Lancia Ypsilon 2012 Drift- och underhållshandbok (in Swedish)

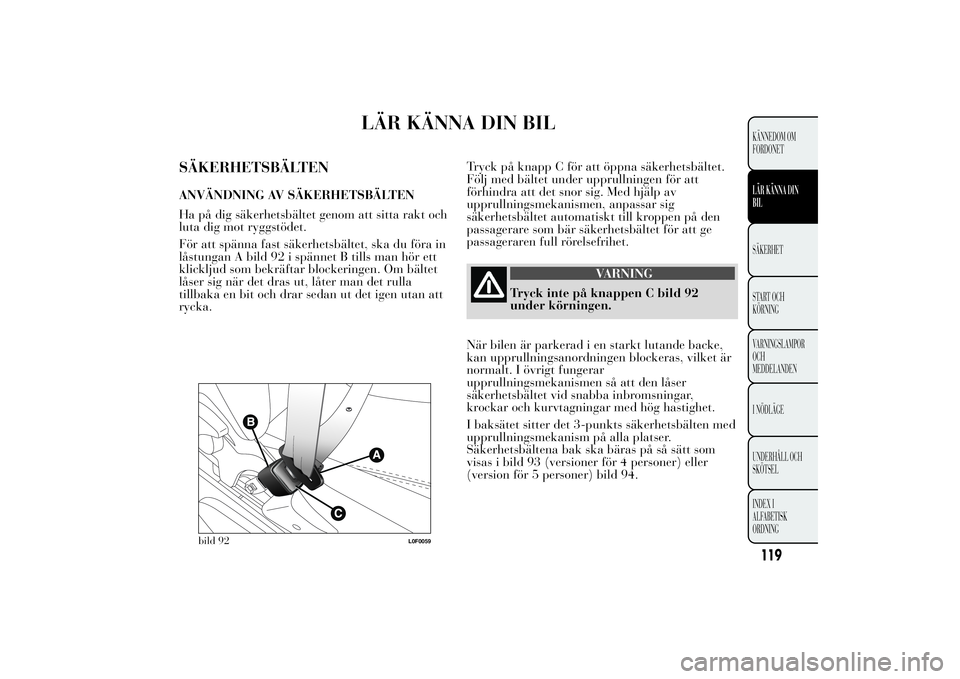

LÄR KÄNNA DIN BIL
SÄKERHETSBÄLTENANVÄNDNING AV SÄKERHETSBÄLTEN
Ha på dig säkerhetsbältet genom att sitta rakt och
luta dig mot ryggstödet.
För att spänna fast säkerhetsbältet, ska du föra in
låstungan A bild 92 i spännet B tills man hör ett
klickljud som bekräftar blockeringen. Om bältet
låser sig när det dras ut, låter man det rulla
tillbaka en bit och drar sedan ut det igen utan att
rycka.Tryck på knapp C för att öppna säkerhetsbältet.
Följ med bältet under upprullningen för att
förhindra att det snor sig. Med hjälp av
upprullningsmekanismen, anpassar sig
säkerhetsbältet automatiskt till kroppen på den
passagerare som bär säkerhetsbältet för att ge
passageraren full rörelsefrihet.
VARNING
Tryck inte på knappen C bild 92
under körningen.
När bilen är parkerad i en starkt lutande backe,
kan upprullningsanordningen blockeras, vilket är
normalt. I övrigt fungerar
upprullningsmekanismen så att den låser
säkerhetsbältet vid snabba inbromsningar,
krockar och kurvtagningar med hög hastighet.
I baksätet sitter det 3-punkts säkerhetsbälten med
upprullningsmekanism på alla platser.
Säkerhetsbältena bak ska bäras på så sätt som
visas i bild 93 (versioner för 4 personer) eller
(version för 5 personer) bild 94.
bild 92
L0F0059
119KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

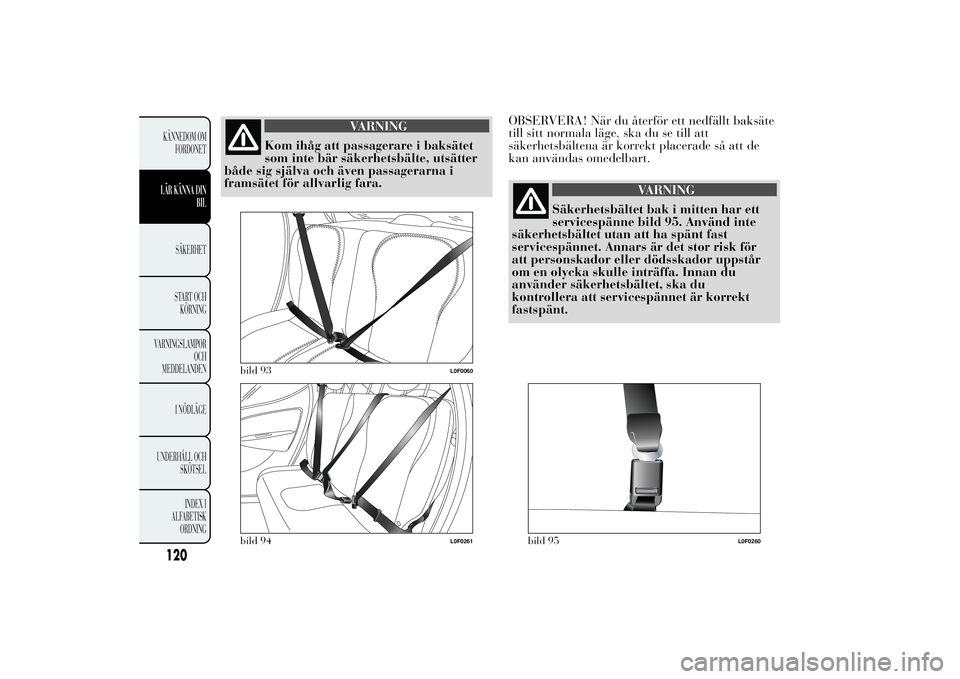

VARNING
Kom ihåg att passagerare i baksätet
som inte bär säkerhetsbälte, utsätter
både sig själva och även passagerarna i
framsätet för allvarlig fara.OBSERVERA! När du återför ett nedfällt baksäte
till sitt normala läge, ska du se till att
säkerhetsbältena är korrekt placerade så att de
kan användas omedelbart.
VARNING
Säkerhetsbältet bak i mitten har ett
servicespänne bild 95. Använd inte
säkerhetsbältet utan att ha spänt fast
servicespännet. Annars är det stor risk för
att personskador eller dödsskador uppstår
om en olycka skulle inträffa. Innan du
använder säkerhetsbältet, ska du
kontrollera att servicespännet är korrekt
fastspänt.
bild 93
L0F0060
bild 94
L0F0261
bild 95
L0F0260
120KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

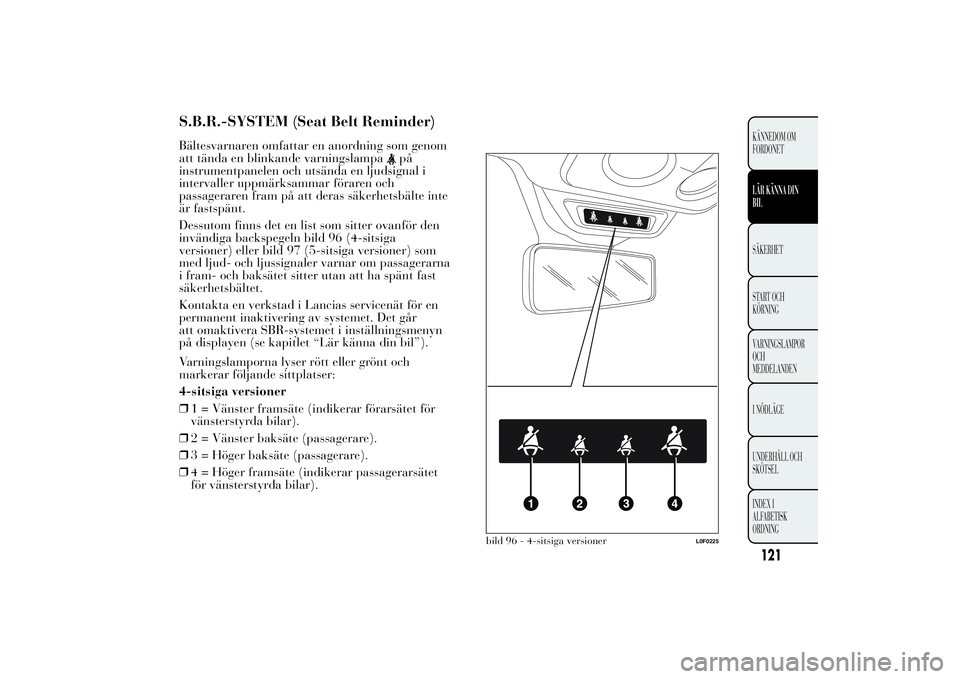

S.B.R.-SYSTEM (Seat Belt Reminder)Bältesvarnaren omfattar en anordning som genom
att tända en blinkande varningslampa
på
instrumentpanelen och utsända en ljudsignal i
intervaller uppmärksammar föraren och
passageraren fram på att deras säkerhetsbälte inte
är fastspänt.
Dessutom finns det en list som sitter ovanför den
invändiga backspegeln bild 96 (4-sitsiga
versioner) eller bild 97 (5-sitsiga versioner) som
med ljud- och ljussignaler varnar om passagerarna
i fram- och baksätet sitter utan att ha spänt fast
säkerhetsbältet.
Kontakta en verkstad i Lancias servicenät för en
permanent inaktivering av systemet. Det går
att omaktivera SBR-systemet i inställningsmenyn
på displayen (se kapitlet “Lär känna din bil”).
Varningslamporna lyser rött eller grönt och
markerar följande sittplatser:
4-sitsiga versioner
❒1 = Vänster framsäte (indikerar förarsätet för
vänsterstyrda bilar).
❒2 = Vänster baksäte (passagerare).
❒3 = Höger baksäte (passagerare).
❒4 = Höger framsäte (indikerar passagerarsätet
för vänsterstyrda bilar).
bild 96 - 4-sitsiga versioner
L0F0225
121KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

❒4 = Höger baksäte (passagerare).
❒5 = Höger framsäte (indikerar passagerarsätet
på vänsterstyrda bilar).
Framsäten (varningslampa 1 = förare och 4 =
passagerare - 4-sitsiga versioner eller 5 =
passagerare - 5-sitsiga versioner)
Förare
Om föraren är ensam i bilen och säkerhetsbältet
inte är fastspänt, tänds varningslampan och
en ljudsignal hörs så snart man kör fortare än 20
km/tim. eller kör i en hastighet mellan 10 km/tim.
och 20 km/tim. i mer än fem sekunder.
Ljudsignalerna gäller framsätena (ljudsignalerna
fortsätter att ljuda under de första sex
sekunderna, följt av en andra signal som varar i
cirka 90 sekunder) och varningslampan blinkar
hela tiden.
Efter denna signalcykel, fortsätter
varningslamporna att lysa tills bilen stängs av.
Ljudsignalen avbryts omedelbart när föraren
spänner fast säkerhetsbältet och varningslampan
växlar till grönt.
Om bältet lossas igen under körningen, börjar
ljudsignalen att höras igen enligt beskrivningen
ovan och lampan börjar att blinka med rött sken.

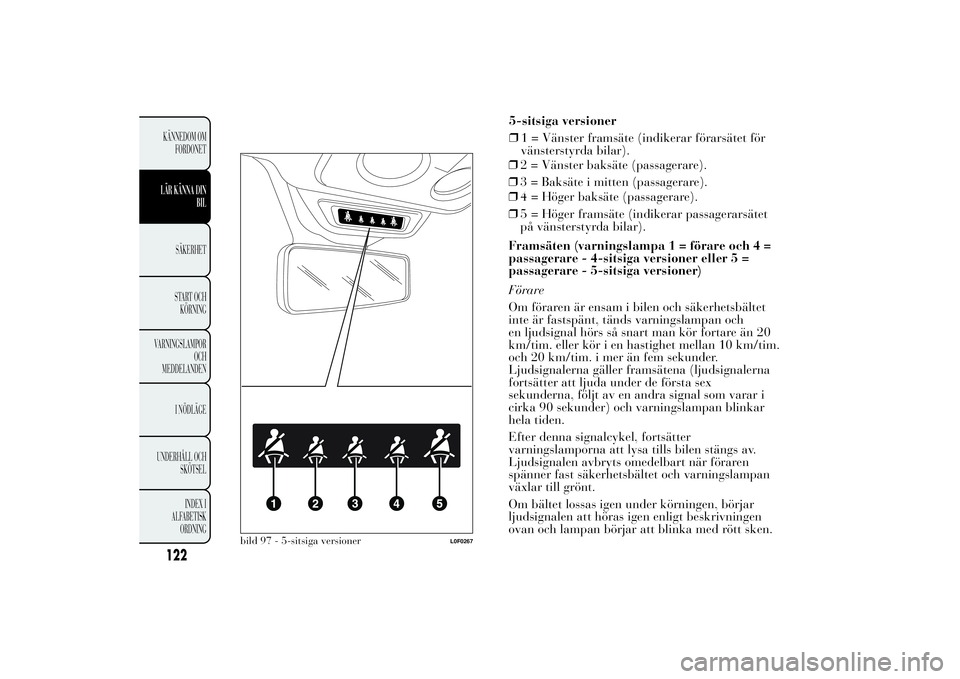

bild 97 - 5-sitsiga versioner
L0F0267
122KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
❒2 = Vänster baksäte (passagerare).
❒3 = Baksäte i mitten (passagerare). ❒1 = Vänster framsäte (indikerar förarsätet för
vänsterstyrda bilar). 5-sitsiga versioner

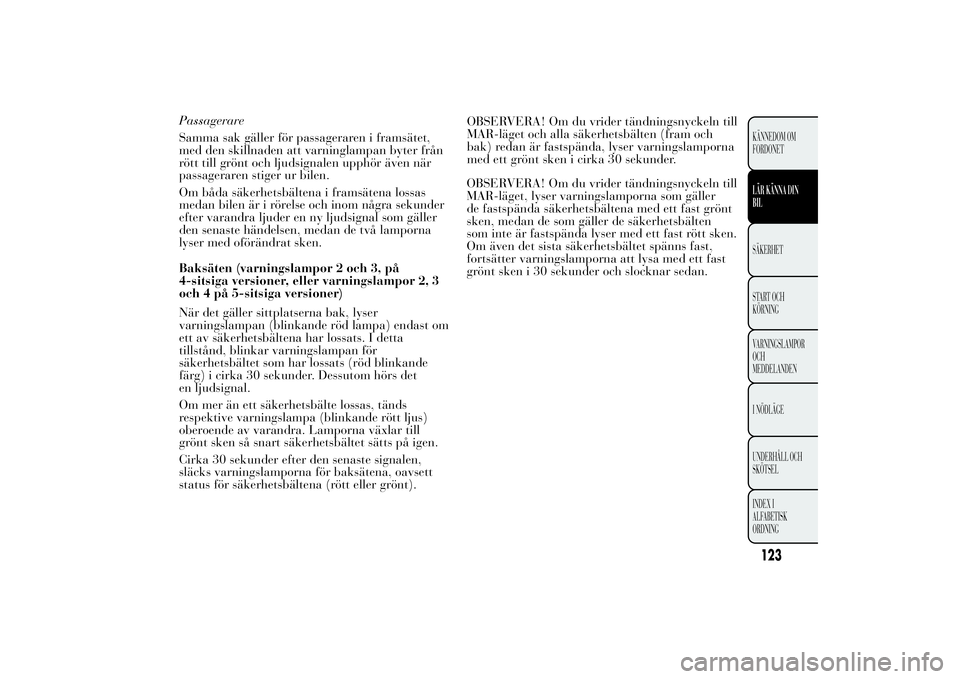

Passagerare
Samma sak gäller för passageraren i framsätet,
med den skillnaden att varninglampan byter från
rött till grönt och ljudsignalen upphör även när
passageraren stiger ur bilen.
Om båda säkerhetsbältena i framsätena lossas
medan bilen är i rörelse och inom några sekunder
efter varandra ljuder en ny ljudsignal som gäller
den senaste händelsen, medan de två lamporna
lyser med oförändrat sken.
Baksäten (varningslampor 2 och 3, på
4-sitsiga versioner, eller varningslampor 2, 3
och 4 på 5-sitsiga versioner)
När det gäller sittplatserna bak, lyser
varningslampan (blinkande röd lampa) endast om
ett av säkerhetsbältena har lossats. I detta
tillstånd, blinkar varningslampan för
säkerhetsbältet som har lossats (röd blinkande
färg) i cirka 30 sekunder. Dessutom hörs det
en ljudsignal.
Om mer än ett säkerhetsbälte lossas, tänds
respektive varningslampa (blinkande rött ljus)
oberoende av varandra. Lamporna växlar till
grönt sken så snart säkerhetsbältet sätts på igen.
Cirka 30 sekunder efter den senaste signalen,
släcks varningslamporna för baksätena, oavsett
status för säkerhetsbältena (rött eller grönt).OBSERVERA! Om du vrider tändningsnyckeln till
MAR-läget och alla säkerhetsbälten (fram och
bak) redan är fastspända, lyser varningslamporna
med ett grönt sken i cirka 30 sekunder.
OBSERVERA! Om du vrider tändningsnyckeln till
MAR-läget, lyser varningslamporna som gäller
de fastspända säkerhetsbältena med ett fast grönt
sken, medan de som gäller de säkerhetsbälten
som inte är fastspända lyser med ett fast rött sken.
Om även det sista säkerhetsbältet spänns fast,
fortsätter varningslamporna att lysa med ett fast
grönt sken i 30 sekunder och slocknar sedan.
123KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

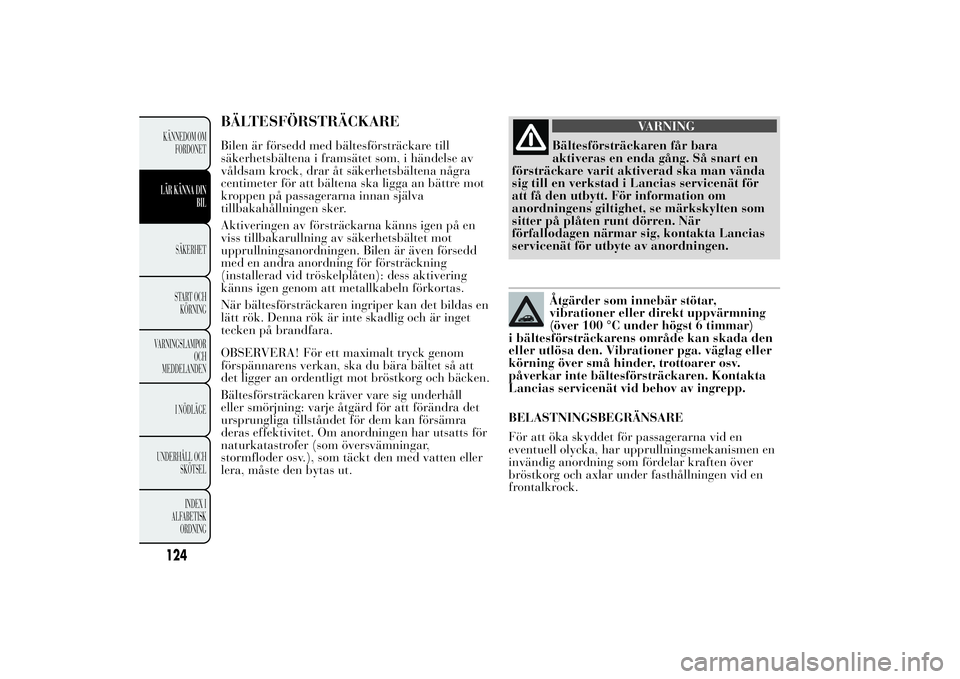

BÄLTESFÖRSTRÄCKAREBilen är försedd med bältesförsträckare till
säkerhetsbältena i framsätet som, i händelse av
våldsam krock, drar åt säkerhetsbältena några
centimeter för att bältena ska ligga an bättre mot
kroppen på passagerarna innan själva
tillbakahållningen sker.
Aktiveringen av försträckarna känns igen på en
viss tillbakarullning av säkerhetsbältet mot
upprullningsanordningen. Bilen är även försedd
med en andra anordning för försträckning
(installerad vid tröskelplåten): dess aktivering
känns igen genom att metallkabeln förkortas.
När bältesförsträckaren ingriper kan det bildas en
lätt rök. Denna rök är inte skadlig och är inget
tecken på brandfara.
OBSERVERA! För ett maximalt tryck genom
förspännarens verkan, ska du bära bältet så att
det ligger an ordentligt mot bröstkorg och bäcken.
Bältesförsträckaren kräver vare sig underhåll
eller smörjning: varje åtgärd för att förändra det
ursprungliga tillståndet för dem kan försämra
deras effektivitet. Om anordningen har utsatts för
naturkatastrofer (som översvämningar,
stormfloder osv.), som täckt den med vatten eller
lera, måste den bytas ut.
VARNING
Bältesförsträckaren får bara
aktiveras en enda gång. Så snart en
försträckare varit aktiverad ska man vända
sig till en verkstad i Lancias servicenät för
att få den utbytt. För information om
anordningens giltighet, se märkskylten som
sitter på plåten runt dörren. När
förfallodagen närmar sig, kontakta Lancias
servicenät för utbyte av anordningen.Åtgärder som innebär stötar,
vibrationer eller direkt uppvärmning
(över 100 °C under högst 6 timmar)
i bältesförsträckarens område kan skada den
eller utlösa den. Vibrationer pga. väglag eller
körning över små hinder, trottoarer osv.
påverkar inte bältesförsträckaren. Kontakta
Lancias servicenät vid behov av ingrepp.
BELASTNINGSBEGRÄNSARE
För att öka skyddet för passagerarna vid en
eventuell olycka, har upprullningsmekanismen en
invändig anordning som fördelar kraften över
bröstkorg och axlar under fasthållningen vid en
frontalkrock.
124KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

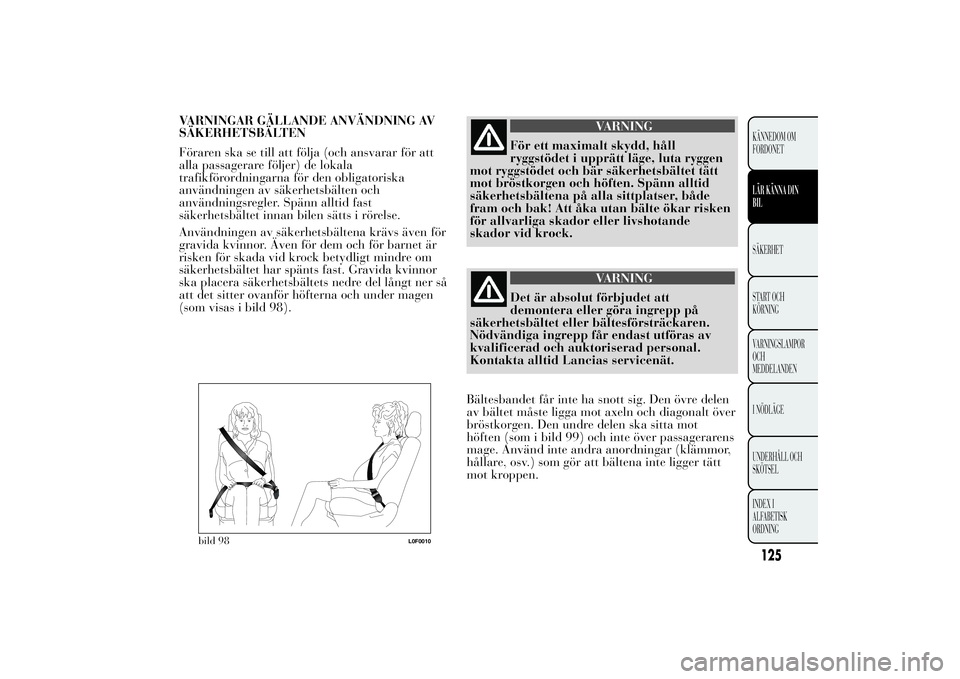

VARNINGAR GÄLLANDE ANVÄNDNING AV
SÄKERHETSBÄLTEN
Föraren ska se till att följa (och ansvarar för att
alla passagerare följer) de lokala
trafikförordningarna för den obligatoriska
användningen av säkerhetsbälten och
användningsregler. Spänn alltid fast
säkerhetsbältet innan bilen sätts i rörelse.
Användningen av säkerhetsbältena krävs även för
gravida kvinnor. Även för dem och för barnet är
risken för skada vid krock betydligt mindre om
säkerhetsbältet har spänts fast. Gravida kvinnor
ska placera säkerhetsbältets nedre del långt ner så
att det sitter ovanför höfterna och under magen
(som visas i bild 98).
VARNING
För ett maximalt skydd, håll
ryggstödet i upprätt läge, luta ryggen
mot ryggstödet och bär säkerhetsbältet tätt
mot bröstkorgen och höften. Spänn alltid
säkerhetsbältena på alla sittplatser, både
fram och bak! Att åka utan bälte ökar risken
för allvarliga skador eller livshotande
skador vid krock.
VARNING
Det är absolut förbjudet att
demontera eller göra ingrepp på
säkerhetsbältet eller bältesförsträckaren.
Nödvändiga ingrepp får endast utföras av
kvalificerad och auktoriserad personal.
Kontakta alltid Lancias servicenät.
Bältesbandet får inte ha snott sig. Den övre delen
av bältet måste ligga mot axeln och diagonalt över
bröstkorgen. Den undre delen ska sitta mot
höften (som i bild 99) och inte över passagerarens
mage. Använd inte andra anordningar (klämmor,
hållare, osv.) som gör att bältena inte ligger tätt
mot kroppen.
bild 98
L0F0010
125KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

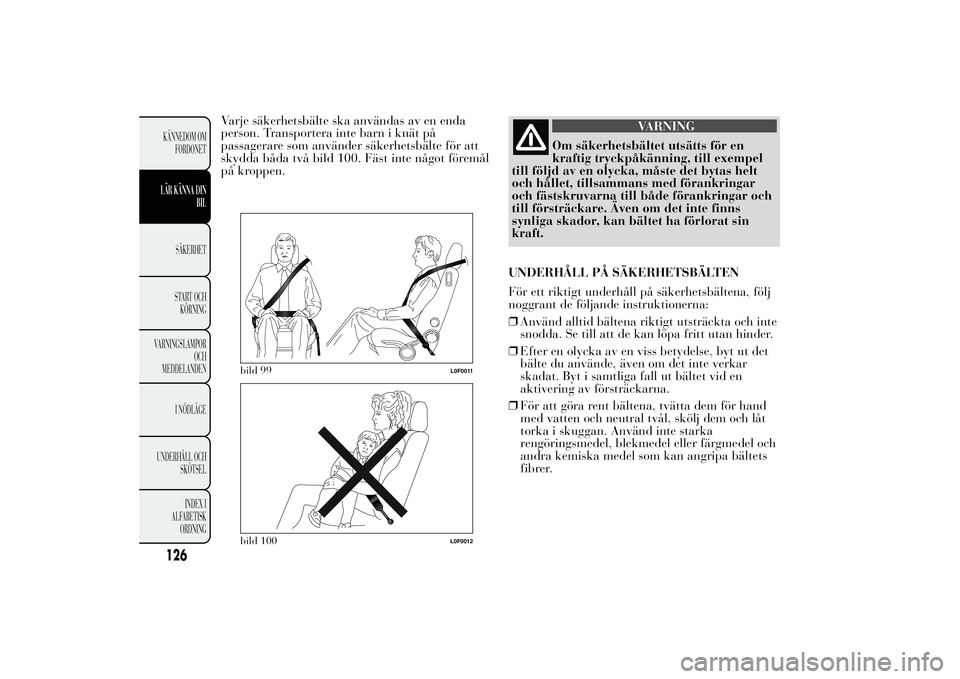

Varje säkerhetsbälte ska användas av en enda
person. Transportera inte barn i knät på
passagerare som använder säkerhetsbälte för att
skydda båda två bild 100. Fäst inte något föremål
på kroppen.
VARNING
Om säkerhetsbältet utsätts för en
kraftig tryckpåkänning, till exempel
till följd av en olycka, måste det bytas helt
och hållet, tillsammans med förankringar
och fästskruvarna till både förankringar och
till försträckare. Även om det inte finns
synliga skador, kan bältet ha förlorat sin
kraft.
UNDERHÅLL PÅ SÄKERHETSBÄLTEN
För ett riktigt underhåll på säkerhetsbältena, följ
noggrant de följande instruktionerna:
❒Använd alltid bältena riktigt utsträckta och inte
snodda. Se till att de kan löpa fritt utan hinder.
❒Efter en olycka av en viss betydelse, byt ut det
bälte du använde, även om det inte verkar
skadat. Byt i samtliga fall ut bältet vid en
aktivering av försträckarna.
❒För att göra rent bältena, tvätta dem för hand
med vatten och neutral tvål, skölj dem och låt
torka i skuggan. Använd inte starka
rengöringsmedel, blekmedel eller färgmedel och
andra kemiska medel som kan angripa bältets
fibrer.
bild 99
L0F0011
bild 100
L0F0012
126KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

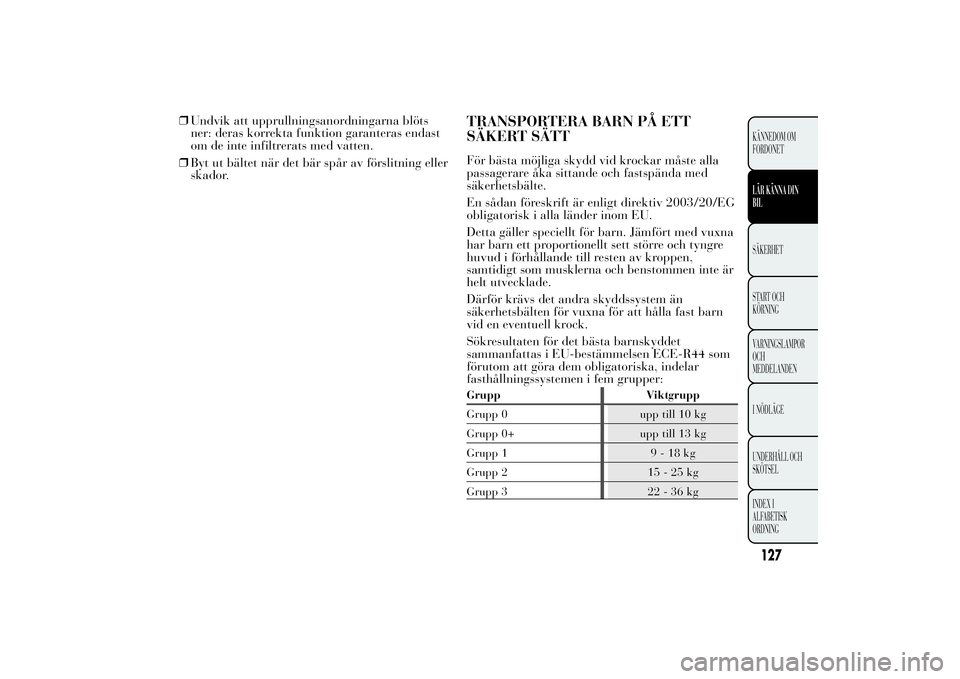

❒Undvik att upprullningsanordningarna blöts
ner: deras korrekta funktion garanteras endast
om de inte infiltrerats med vatten.
❒Byt ut bältet när det bär spår av förslitning eller
skador.
TRANSPORTERA BARN PÅ ETT
SÄKERT SÄTTFör bästa möjliga skydd vid krockar måste alla
passagerare åka sittande och fastspända med
säkerhetsbälte.
En sådan föreskrift är enligt direktiv 2003/20/EG
obligatorisk i alla länder inom EU.
Detta gäller speciellt för barn. Jämfört med vuxna
har barn ett proportionellt sett större och tyngre
huvud i förhållande till resten av kroppen,
samtidigt som musklerna och benstommen inte är
helt utvecklade.
Därför krävs det andra skyddssystem än
säkerhetsbälten för vuxna för att hålla fast barn
vid en eventuell krock.
Sökresultaten för det bästa barnskyddet
sammanfattas i EU-bestämmelsen ECE-R44 som
förutom att göra dem obligatoriska, indelar
fasthållningssystemen i fem grupper:Grupp Viktgrupp
Grupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Grupp 1 9 - 18 kg
Grupp 2 15 - 25 kg
Grupp 3 22 - 36 kg
127KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

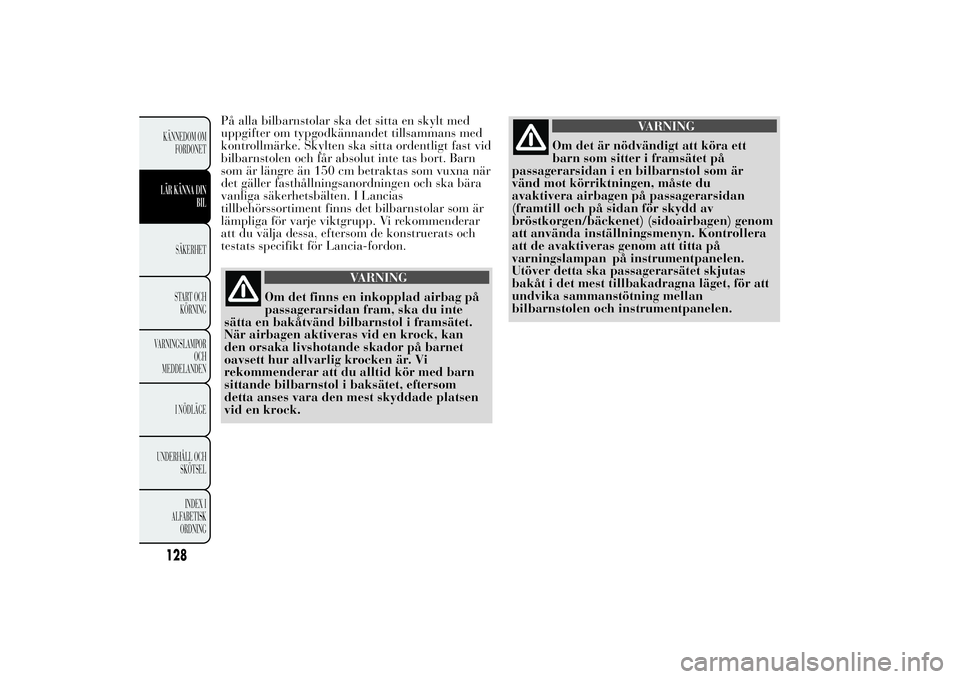

På alla bilbarnstolar ska det sitta en skylt med
uppgifter om typgodkännandet tillsammans med
kontrollmärke. Skylten ska sitta ordentligt fast vid
bilbarnstolen och får absolut inte tas bort. Barn
som är längre än 150 cm betraktas som vuxna när
det gäller fasthållningsanordningen och ska bära
vanliga säkerhetsbälten. I Lancias
tillbehörssortiment finns det bilbarnstolar som är
lämpliga för varje viktgrupp. Vi rekommenderar
att du välja dessa, eftersom de konstruerats och
testats specifikt för Lancia-fordon.
VARNING
Om det finns en inkopplad airbag på
passagerarsidan fram, ska du inte
sätta en bakåtvänd bilbarnstol i framsätet.
När airbagen aktiveras vid en krock, kan
den orsaka livshotande skador på barnet
oavsett hur allvarlig krocken är. Vi
rekommenderar att du alltid kör med barn
sittande bilbarnstol i baksätet, eftersom
detta anses vara den mest skyddade platsen
vid en krock.
VARNING
Om det är nödvändigt att köra ett
barn som sitter i framsätet på
passagerarsidan i en bilbarnstol som är
vänd mot körriktningen, måste du
avaktivera airbagen på passagerarsidan
(framtill och på sidan för skydd av
bröstkorgen/bäckenet) (sidoairbagen) genom
att använda inställningsmenyn. Kontrollera
att de avaktiveras genom att titta på
varningslampan på instrumentpanelen.
Utöver detta ska passagerarsätet skjutas
bakåt i det mest tillbakadragna läget, för att
undvika sammanstötning mellan
bilbarnstolen och instrumentpanelen.
128KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
