Lancia Ypsilon 2013 Instructieboek (in Dutch)

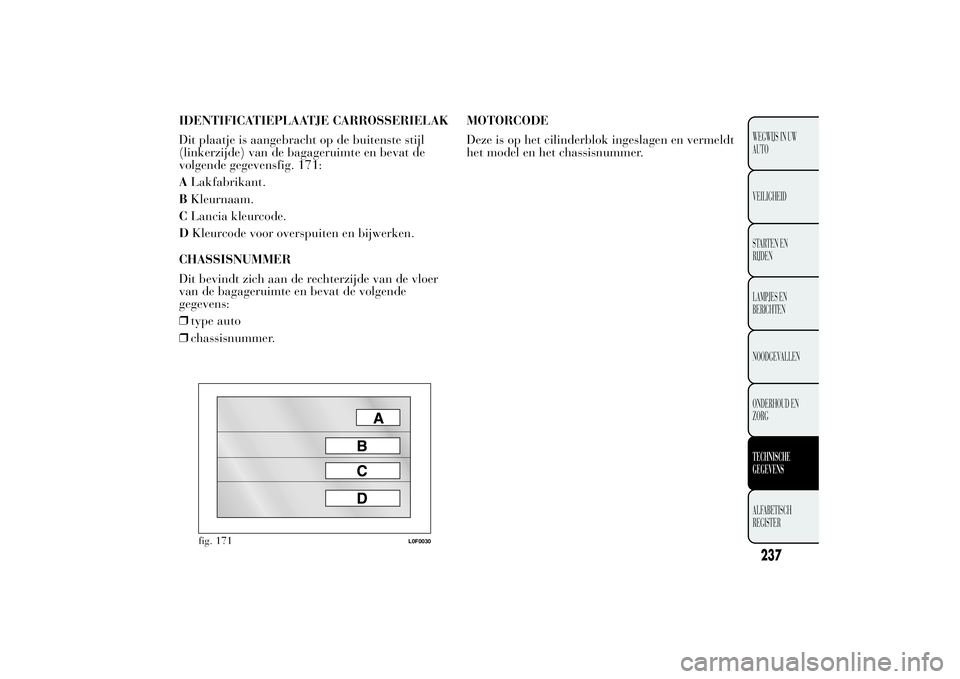

IDENTIFICATIEPLAATJE CARROSSERIELAK
Dit plaatje is aangebracht op de buitenste stijl
(linkerzijde) van de bagageruimte en bevat de
volgende gegevensfig. 171:
ALakfabrikant.
BKleurnaam.
CLancia kleurcode.
DKleurcode voor overspuiten en bijwerken.
CHASSISNUMMER
Dit bevindt zich aan de rechterzijde van de vloer
van de bagageruimte en bevat de volgende
gegevens:
❒type auto
❒chassisnummer.MOTORCODE
Deze is op het cilinderblok ingeslagen en vermeldt
het model en het chassisnummer.
fig. 171
L0F0030
237WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

MOTORCODE - CARROSSERIEVERSIES
238WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
Versies Motorcode Carrosserieversies
0.9 TwinAir 85 pk312A2000312YXG1A Y1 (4 zitplaatsen)
312YXG1A Y1B (5 zitplaatsen)
1.2 8V 69 pk
(*)
169A4000312YXA1A Y0 (4 zitplaatsen)
312YXA1A Y0B (5 zitplaatsen)
1.2 8V 69 pk
(**)
169A4000312YXA1A Y0D (4 zitplaatsen)
312YXA1A Y0E (5 zitplaatsen)
1.2 8V 69 pk
(***)
169A4000312YXA1A Y0F (4 zitplaatsen)
312YXA1A Y0G (5 zitplaatsen)
1.3 16v MultiJet199B1000312YXE1A Y2 (4 zitplaatsen)
312YXE1A Y2B (5 zitplaatsen)
(*) Versies met lange overbrengingsverhoudingen
(**) Versies met korte overbrengingsverhoudingen en Start&Stop
(***) Versies met korte overbrengingsverhoudingen zonder Start&Stop

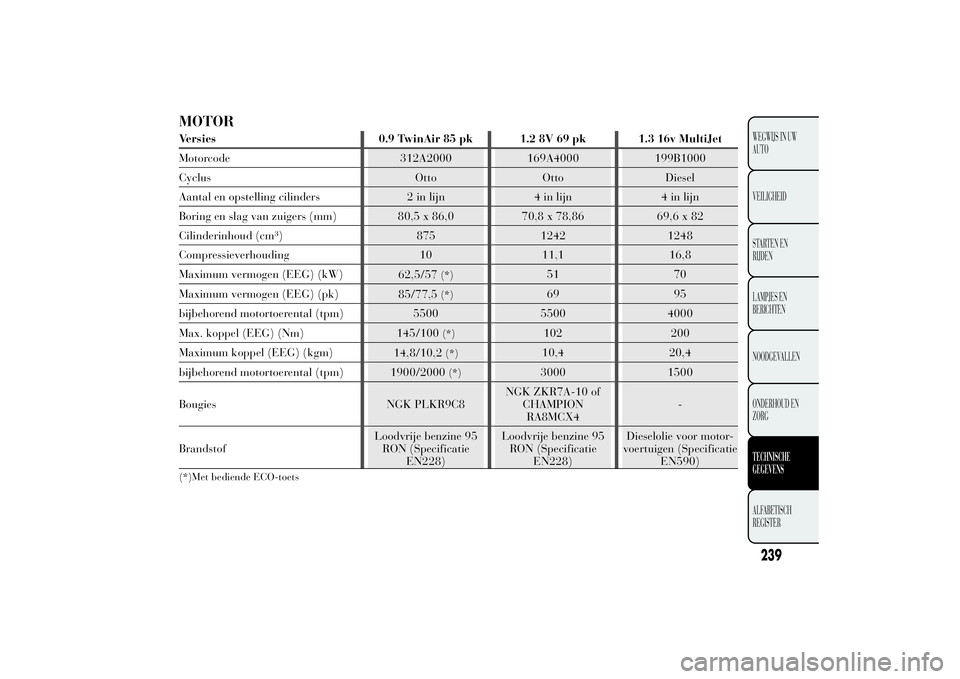

MOTORVersies 0.9 TwinAir 85 pk 1.2 8V 69 pk 1.3 16v MultiJet
Motorcode 312A2000 169A4000 199B1000
Cyclus Otto Otto Diesel
Aantal en opstelling cilinders 2 in lijn 4 in lijn 4 in lijn
Boring en slag van zuigers (mm) 80,5 x 86,0 70,8 x 78,86 69,6 x 82
Cilinderinhoud (cm³) 875 1242 1248
Compressieverhouding 10 11,1 16,8
Maximum vermogen (EEG) (kW)
62,5/57
(*)
51 70
Maximum vermogen (EEG) (pk)
85/77,5
(*)
69 95
bijbehorend motortoerental (tpm) 5500 5500 4000
Max. koppel (EEG) (Nm)
145/100
(*)
102 200
Maximum koppel (EEG) (kgm)
14,8/10,2
(*)
10,4 20,4
bijbehorend motortoerental (tpm)
1900/2000
(*)
3000 1500
Bougies NGK PLKR9C8NGK ZKR7A-10 of
CHAMPION
RA8MCX4-
BrandstofLoodvrije benzine 95
RON (Specificatie
EN228)Loodvrije benzine 95
RON (Specificatie
EN228)Dieselolie voor motor-
voertuigen (Specificatie
EN590)
(*)Met bediende ECO-toets
239WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

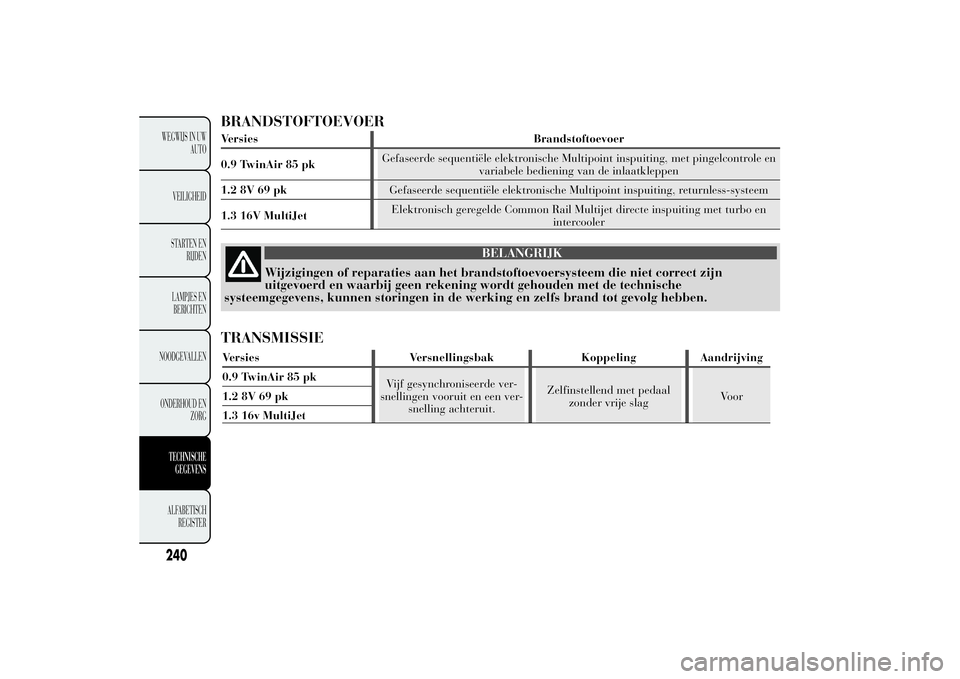

BRANDSTOFTOEVOERVersies Brandstoftoevoer
0.9 TwinAir 85 pkGefaseerde sequentiële elektronische Multipoint inspuiting, met pingelcontrole en
variabele bediening van de inlaatkleppen
1.2 8V 69 pkGefaseerde sequentiële elektronische Multipoint inspuiting, returnless-systeem
1.3 16V MultiJetElektronisch geregelde Common Rail Multijet directe inspuiting met turbo en
intercooler
BELANGRIJK
Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn
uitgevoerd en waarbij geen rekening wordt gehouden met de technische
systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
TRANSMISSIEVersies Versnellingsbak Koppeling Aandrijving
0.9 TwinAir 85 pk
Vijf gesynchroniseerde ver-
snellingen vooruit en een ver-
snelling achteruit.Zelfinstellend met pedaal
zonder vrije slagVoor 1.2 8V 69 pk
1.3 16v MultiJet
240WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

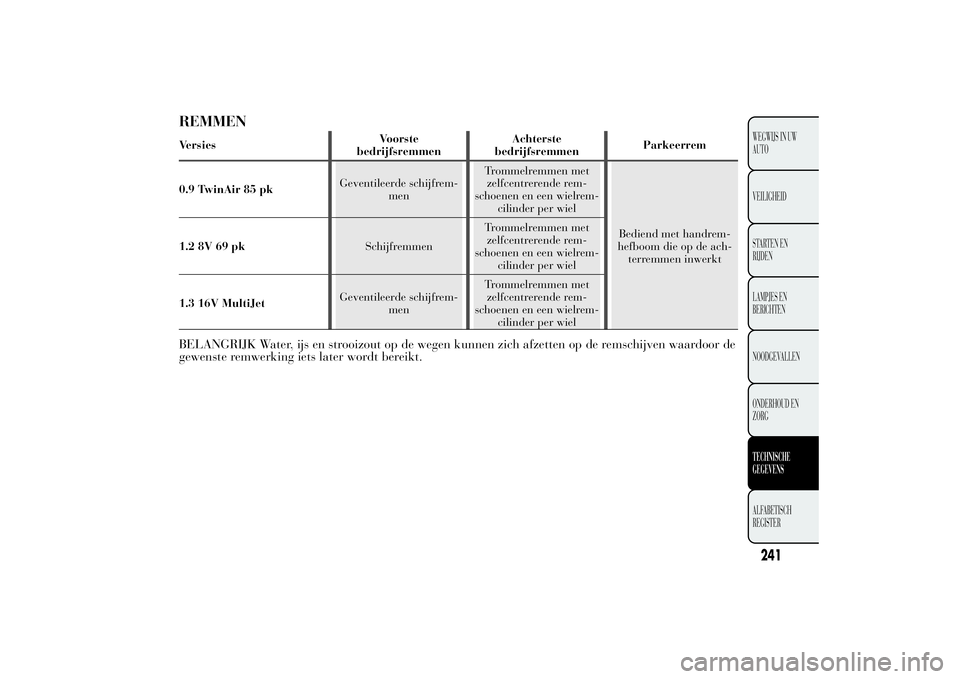

REMMENVersiesVoorste
bedrijfsremmenAchterste
bedrijfsremmenParkeerrem
0.9 TwinAir 85 pkGeventileerde schijfrem-
menTrommelremmen met
zelfcentrerende rem-
schoenen en een wielrem-
cilinder per wiel
Bediend met handrem-
hefboom die op de ach-
terremmen inwerkt 1.2 8V 69 pkSchijfremmenTrommelremmen met
zelfcentrerende rem-
schoenen en een wielrem-
cilinder per wiel
1.3 16V MultiJetGeventileerde schijfrem-
menTrommelremmen met
zelfcentrerende rem-
schoenen en een wielrem-
cilinder per wielBELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de
gewenste remwerking iets later wordt bereikt.
241WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

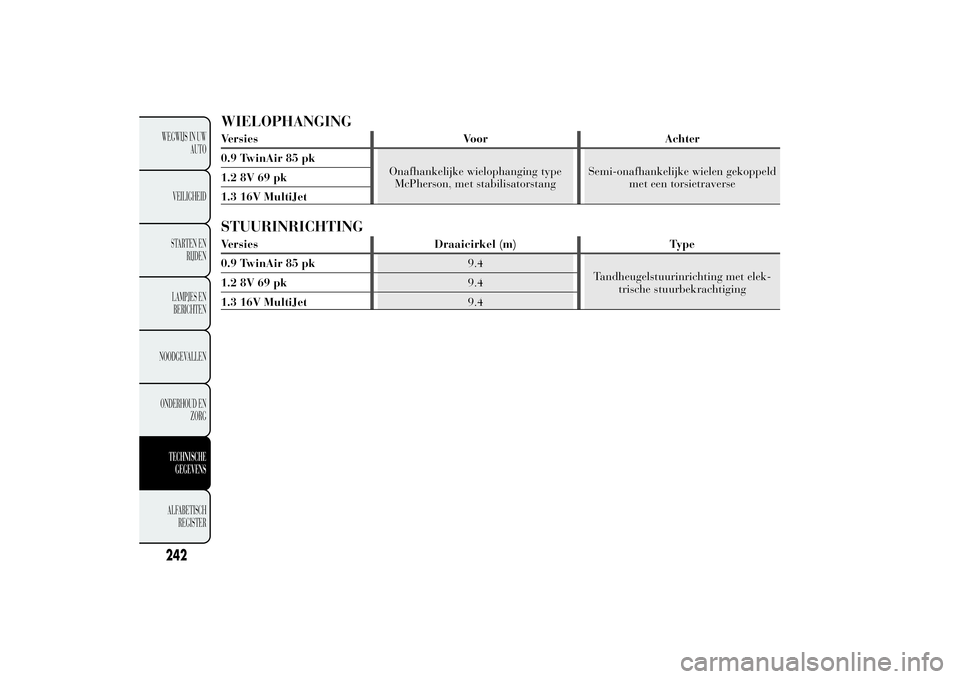

WIELOPHANGINGVersies Voor Achter
0.9 TwinAir 85 pk
Onafhankelijke wielophanging type
McPherson, met stabilisatorstangSemi-onafhankelijke wielen gekoppeld
met een torsietraverse 1.2 8V 69 pk
1.3 16V MultiJetSTUURINRICHTINGVersies Draaicirkel (m) Type
0.9 TwinAir 85 pk9.4
Tandheugelstuurinrichting met elek-
trische stuurbekrachtiging 1.2 8V 69 pk9.4
1.3 16V MultiJet9.4
242WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

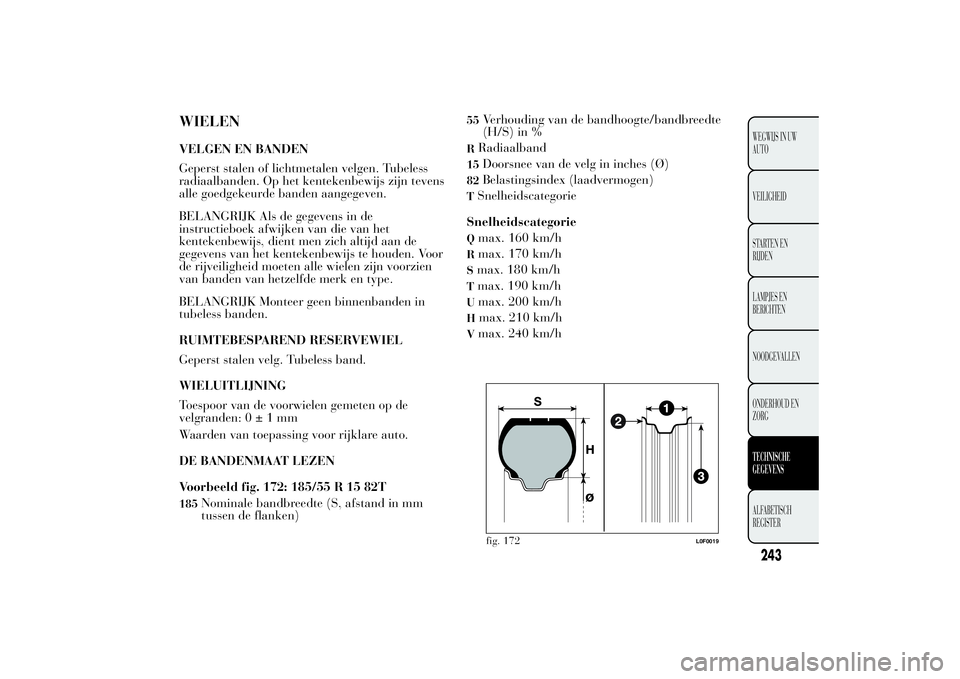

WIELENVELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless
radiaalbanden. Op het kentekenbewijs zijn tevens
alle goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in de
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd aan de
gegevens van het kentekenbewijs te houden. Voor
de rijveiligheid moeten alle wielen zijn voorzien
van banden van hetzelfde merk en type.
BELANGRIJK Monteer geen binnenbanden in
tubeless banden.
RUIMTEBESPAREND RESERVEWIEL
Geperst stalen velg. Tubeless band.
WIELUITLIJNING
Toespoor van de voorwielen gemeten op de
velgranden:0±1mm
Waarden van toepassing voor rijklare auto.
DE BANDENMAAT LEZEN
Voorbeeld fig. 172: 185/55 R 15 82T185
Nominale bandbreedte (S, afstand in mm
tussen de flanken)
55
Verhouding van de bandhoogte/bandbreedte
(H/S) in %
R
Radiaalband
15
Doorsnee van de velg in inches (Ø)
82
Belastingsindex (laadvermogen)
TSnelheidscategorie
SnelheidscategorieQ
max. 160 km/h
R
max. 170 km/h
Smax. 180 km/hTmax. 190 km/hU
max. 200 km/h
H
max. 210 km/h
V
max. 240 km/hfig. 172
L0F0019
243WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

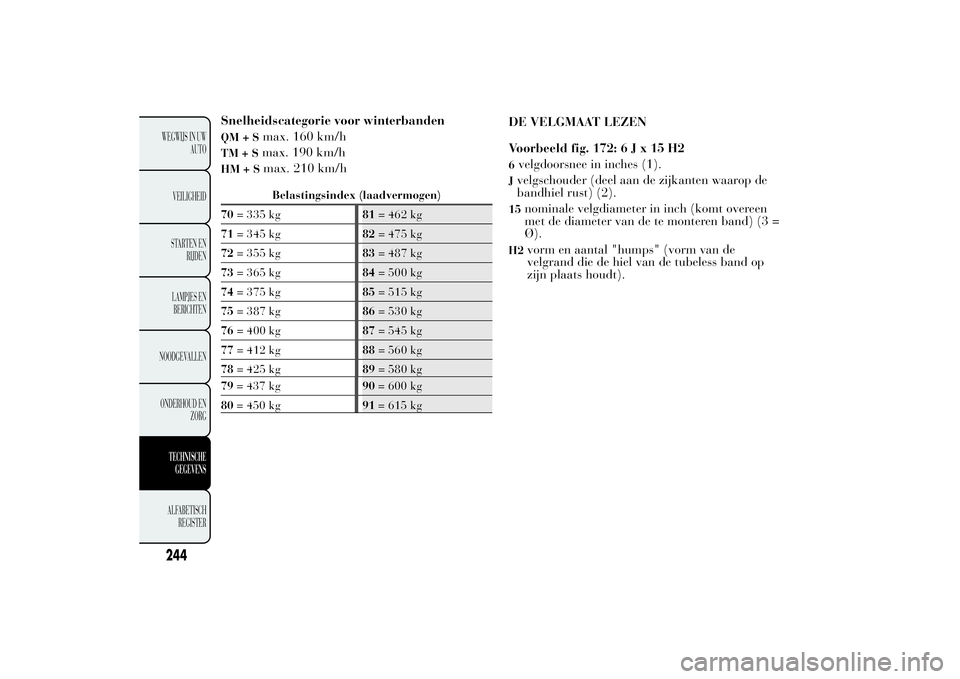

Snelheidscategorie voor winterbandenQM+S
max. 160 km/h
TM+S
max. 190 km/h
HM+S
max. 210 km/hBelastingsindex (laadvermogen)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
DE VELGMAAT LEZEN
Voorbeeld fig. 172:6Jx15H26velgdoorsnee in inches (1).Jvelgschouder (deel aan de zijkanten waarop de
bandhiel rust) (2).15
nominale velgdiameter in inch (komt overeen
met de diameter van de te monteren band) (3 =
Ø).
H2
vorm en aantal "humps" (vorm van de
velgrand die de hiel van de tubeless band op
zijn plaats houdt).
244WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

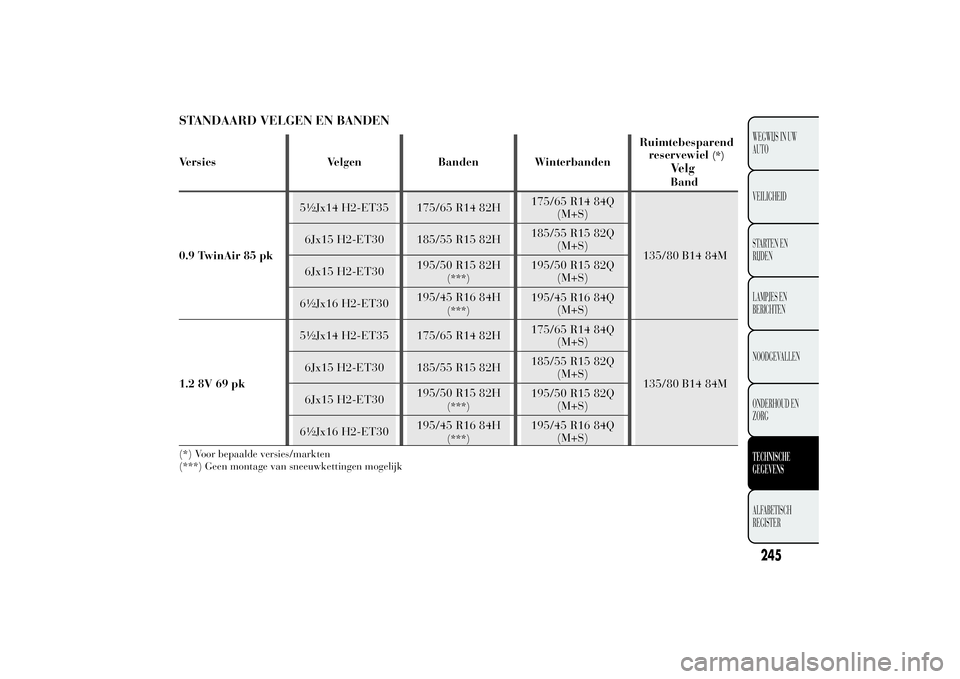

STANDAARD VELGEN EN BANDENVersies Velgen Banden WinterbandenRuimtebesparend
reservewiel
(*)
VelgBand
0.9 TwinAir 85 pk5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.2 8V 69 pk5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Voor bepaalde versies/markten
(***) Geen montage van sneeuwkettingen mogelijk
245WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

Versies Velgen Banden WinterbandenRuimtebesparend
reservewiel
(*)
VelgBand
1.3 16V MultiJet5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Voor bepaalde versies/markten
(***) Geen montage van sneeuwkettingen mogelijk
