Lancia Ypsilon 2013 Instructieboek (in Dutch)

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde.
Controleer de bandenspanning nogmaals wanneer de banden koud zijn.BandenOnbelast/bij gemiddelde
belastingVolle belasting
Ruimtebesparendreservewiel
(*)
Voor Achter Voor Achter
175/65 R14 82H 2.2 2.1 2.5 2.2
2.8 185/55 R15 82H 2.2 2.1 2.5 2.2
195/50 R15 82H 2.2 2.1 2.5 2.2
195/45 R16 84H 2.4 2.1 2.7 2.4
(*) Voor bepaalde versies/markten
247WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

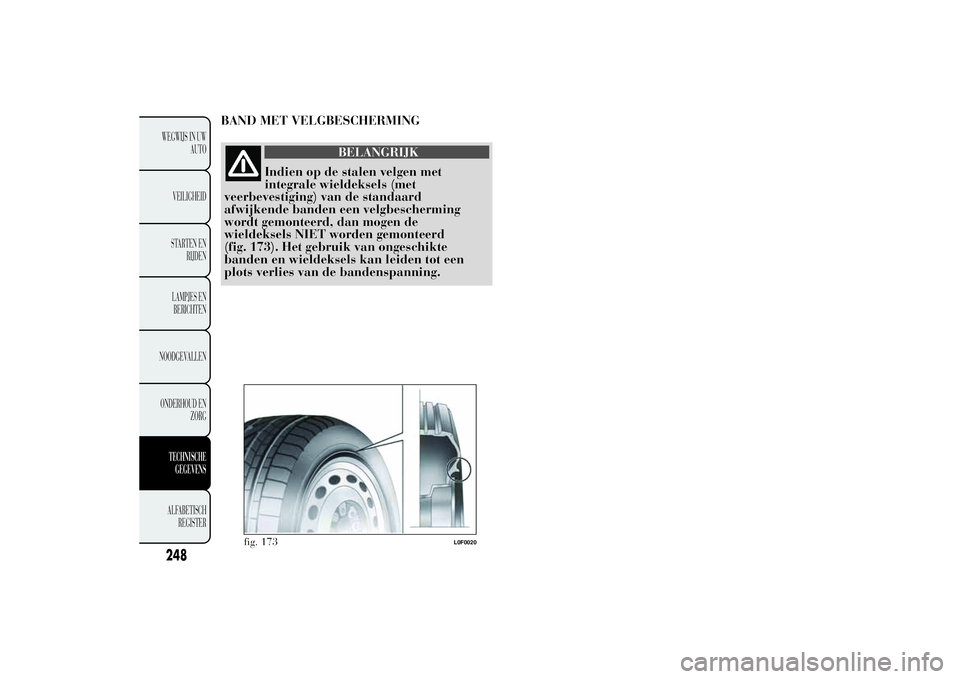

BAND MET VELGBESCHERMING
BELANGRIJK
Indien op de stalen velgen met
integrale wieldeksels (met
veerbevestiging) van de standaard
afwijkende banden een velgbescherming
wordt gemonteerd, dan mogen de
wieldeksels NIET worden gemonteerd
(fig. 173). Het gebruik van ongeschikte
banden en wieldeksels kan leiden tot een
plots verlies van de bandenspanning.
fig. 173
L0F0020
248WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

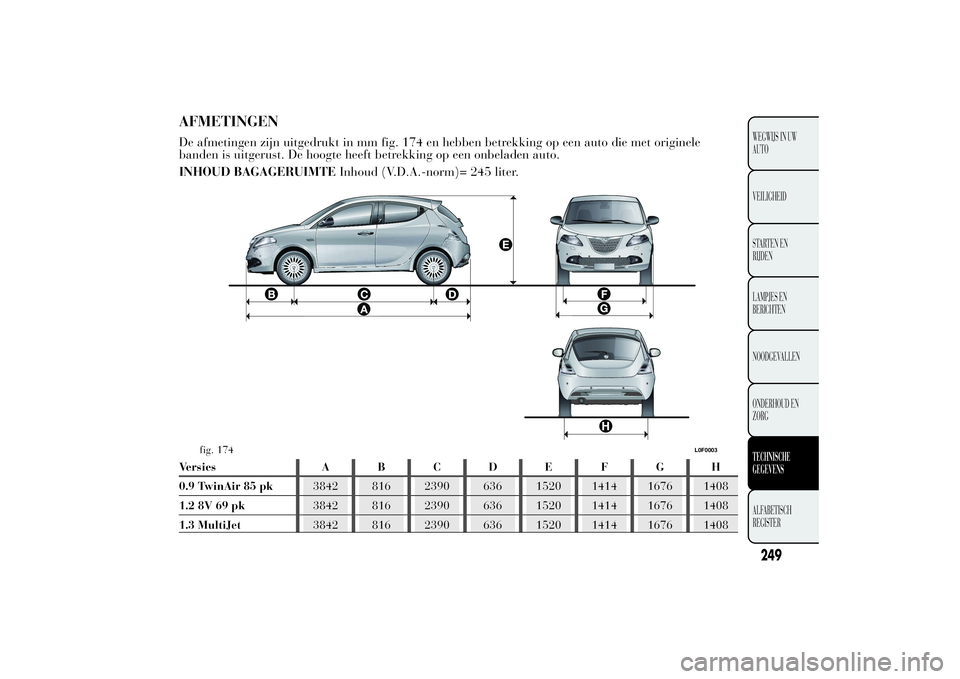

AFMETINGENDe afmetingen zijn uitgedrukt in mm fig. 174 en hebben betrekking op een auto die met originele
banden is uitgerust. De hoogte heeft betrekking op een onbeladen auto.
INHOUD BAGAGERUIMTEInhoud (V.D.A.-norm)= 245 liter.Versies A B C D E F G H
0.9 TwinAir 85 pk3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69 pk3842 816 2390 636 1520 1414 1676 1408
1.3 MultiJet3842 816 2390 636 1520 1414 1676 1408
fig. 174
L0F0003
249WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

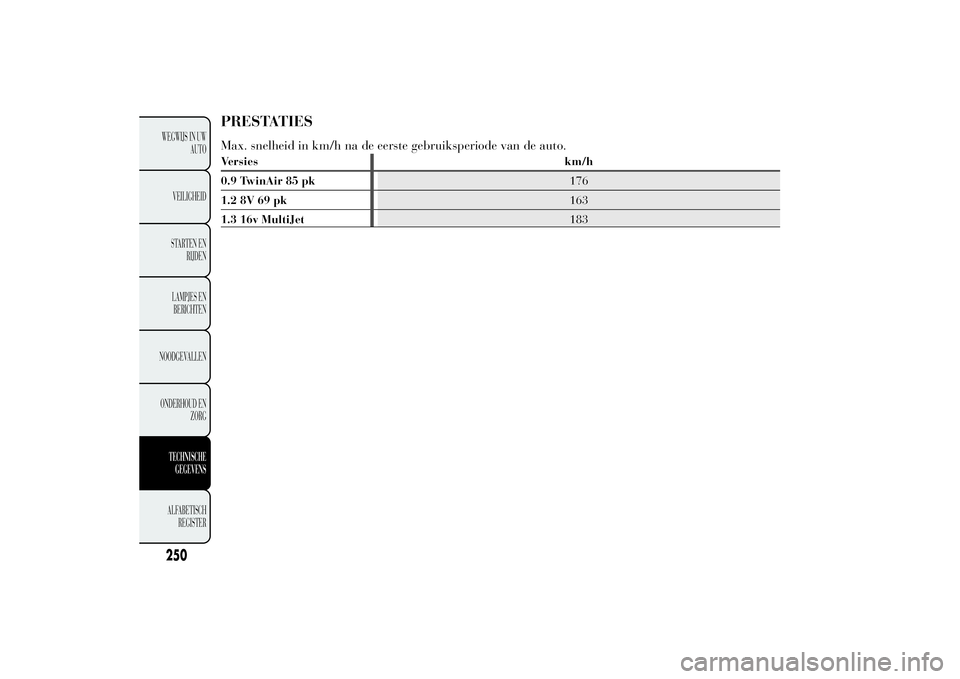

PRESTATIESMax. snelheid in km/h na de eerste gebruiksperiode van de auto.Versies km/h
0.9 TwinAir 85 pk176
1.2 8V 69 pk163
1.3 16v MultiJet183
250WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

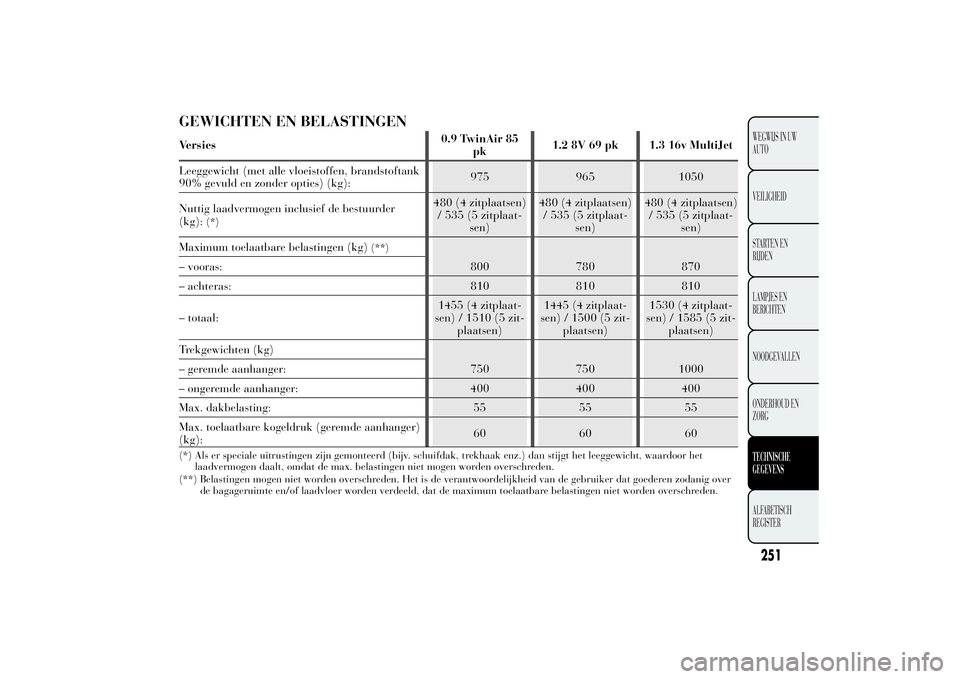

GEWICHTEN EN BELASTINGENVersies0.9 TwinAir 85
pk1.2 8V 69 pk 1.3 16v MultiJet
Leeggewicht (met alle vloeistoffen, brandstoftank
90% gevuld en zonder opties) (kg):975 965 1050
Nuttig laadvermogen inclusief de bestuurder
(kg):
(*)
480 (4 zitplaatsen)
/ 535 (5 zitplaat-
sen)480 (4 zitplaatsen)
/ 535 (5 zitplaat-
sen)480 (4 zitplaatsen)
/ 535 (5 zitplaat-
sen)
Maximum toelaatbare belastingen (kg)
(**)
800 780 870 – vooras:
– achteras: 810 810 810
– totaal:1455 (4 zitplaat-
sen) / 1510 (5 zit-
plaatsen)1445 (4 zitplaat-
sen) / 1500 (5 zit-
plaatsen)1530 (4 zitplaat-
sen) / 1585 (5 zit-
plaatsen)
Trekgewichten (kg)
750 750 1000 – geremde aanhanger:
– ongeremde aanhanger: 400 400 400
Max. dakbelasting: 55 55 55
Max. toelaatbare kogeldruk (geremde aanhanger)
(kg):60 60 60
(*) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het
laadvermogen daalt, omdat de max. belastingen niet mogen worden overschreden.
(**) Belastingen mogen niet worden overschreden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over
de bagageruimte en/of laadvloer worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
251WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

VULINHOUDENBenzine-uitvoeringen 0.9 TwinAir 85 pk 1.2 8V 69 pkVoorgeschreven
Brandstoftank inhoud
(liter):40 40Loodvrije benzine met
octaangetal van ten minste
95 RON (specificatie
EN228) incl. een reserve van
(liter):5÷7 5÷7
Koelsysteem (liter): 5,3 4,9Mengsel van 50% water en
PARAFLU
UP
(*)
Carterpan (liter): 2,8 2,5
SELENIA K P.E.
Carterpan en filters (liter): 3,2 2,8
Versnellingsbak-/
differentieelhuis (liter):1,65 1,65TUTELA TRANSMISSION
GEARFORCE
Hydraulisch remsysteem
(liter):0,55 0,55 TUTELA TOP 4
Vloeistofreservoir
ruitensproeiers/
achterruitsproeier (liter):2,55 2,5Mengsel van water en
TUTELA PROFESSIONAL
SC35(*) Onder erg strenge klimaatcondities is een mengsel van 60%
UP
en 40% gemineraliseerd water aanbevolen.
252WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
smeermiddelen brandstof en originele

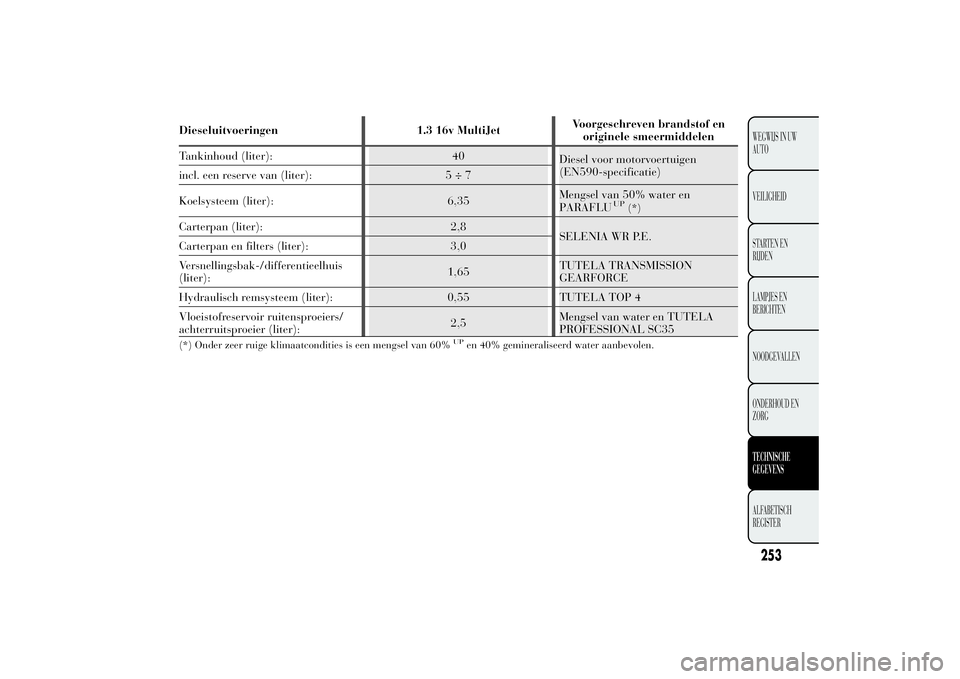

Dieseluitvoeringen 1.3 16v MultiJetVoorgeschreven brandstof en
originele smeermiddelen
Tankinhoud (liter): 40
Diesel voor motorvoertuigen
incl. een reserve van (liter): 5 ÷ 7
Koelsysteem (liter): 6,35Mengsel van 50% water en
UP
(*)
Carterpan (liter): 2,8
SELENIA WR P.E.
Carterpan en filters (liter): 3,0
Versnellingsbak-/differentieelhuis
(liter):1,65TUTELA TRANSMISSION
Hydraulisch remsysteem (liter): 0,55 TUTELA TOP 4
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter):2,5Mengsel van water en TUTELA
PROFESSIONAL SC35(*) Onder zeer ruige klimaatcondities is een mengsel van 60%
UP
en 40% gemineraliseerd water aanbevolen.
253WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
GEARFORCE PARAFLU (EN590-specificatie)

VLOEISTOFFEN EN SMEERMIDDELENAANBEVOLEN PRODUCTEN EN HUN SPECIFICATIESGebruikEigenschappen van
vloeistoffen en
smeermiddelen voor een
correcte werking van de autoOriginele vloeistoffen en
smeermiddelenVerversingsinterval
Smeermiddelen voor
benzinemotorenSAE 5W-40 ACEA C3 volledig
synthetisch smeermiddel.
FIAT-kwalificatie 9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference No. F603.C07Volgens het Geprogram-
meerde Onderhoudss-
chema
Smeermiddelen voor
dieselmotorenSAE 5W-30 volledig
synthetisch smeermiddel.
FIAT-kwalificatie 9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference No. F510.D07Volgens het Geprogram-
meerde Onderhoudss-
chemaAls bij dieselmotoren in geval van nood geen originele producten beschikbaar zijn, moeten de
smeermiddelen minimaal aan de ACEA C2-specificaties voldoen. In dit geval zijn geen optimale
motorprestaties gegarandeerd en is het raadzaam de olie zo snel mogelijk bij het Lancia Servicenetwerk
te laten vervangen door het aanbevolen product.
Het gebruik van producten met lagere eigenschappen dan de ACEA C3-specificaties voor
benzinemotoren en de ACEA C2-specificaties voor dieselmotoren kan beschadigingen aan de motor
veroorzaken die niet door de garantie worden gedekt.
Bij 0.9 TwinAir 85 pk versies kan het gebruik van smeermiddelen met lagere specificaties dan ACEA C3
en een andere SAE-viscositeitsgraad dan 5W-40 beschadigingen aan de motor veroorzaken die niet
door de garantie worden gedekt.
254WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

GebruikEigenschappen van
vloeistoffen en
smeermiddelen voor een
correcte werking van de autoOriginele vloeistoffen en
smeermiddelenToepassingen

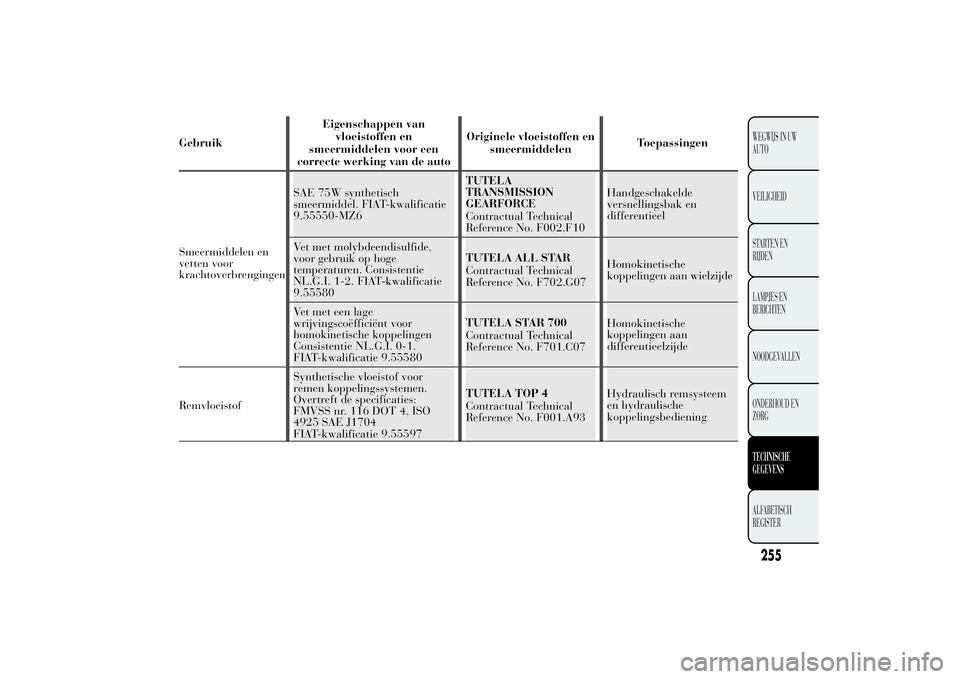

Smeermiddelen en
vetten voor
krachtoverbrengingenSAE 75W synthetisch
smeermiddel. FIAT-kwalificatie
9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference No. F002.F10Handgeschakelde
versnellingsbak en
differentieel
Vet met molybdeendisulfide,
voor gebruik op hoge
temperaturen. Consistentie
NL.G.I. 1-2. FIAT-kwalificatie
9.55580TUTELA ALL STAR
Contractual Technical
Reference No. F702.G07Homokinetische
koppelingen aan wielzijde
Vet met een lage
wrijvingscoëfficiënt voor
homokinetische koppelingen
Consistentie NL.G.I. 0-1.
FIAT-kwalificatie 9.55580TUTELA STAR 700
Contractual Technical
Reference No. F701.C07Homokinetische
koppelingen aan
differentieelzijde
RemvloeistofSynthetische vloeistof voor
Overtreft de specificaties:
FMVSS nr. 116 DOT 4, ISO
4925 SAE J1704
FIAT-kwalificatie 9.55597TUTELA TOP 4
Contractual Technical
Reference No. F001.A93Hydraulisch remsysteem
en hydraulische
koppelingsbediening
255WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
remenkoppelingssystemen.

GebruikEigenschappen van
vloeistoffen en
smeermiddelen voor een
correcte werking van de autoOriginele vloeistoffen en
smeermiddelenToepassingen

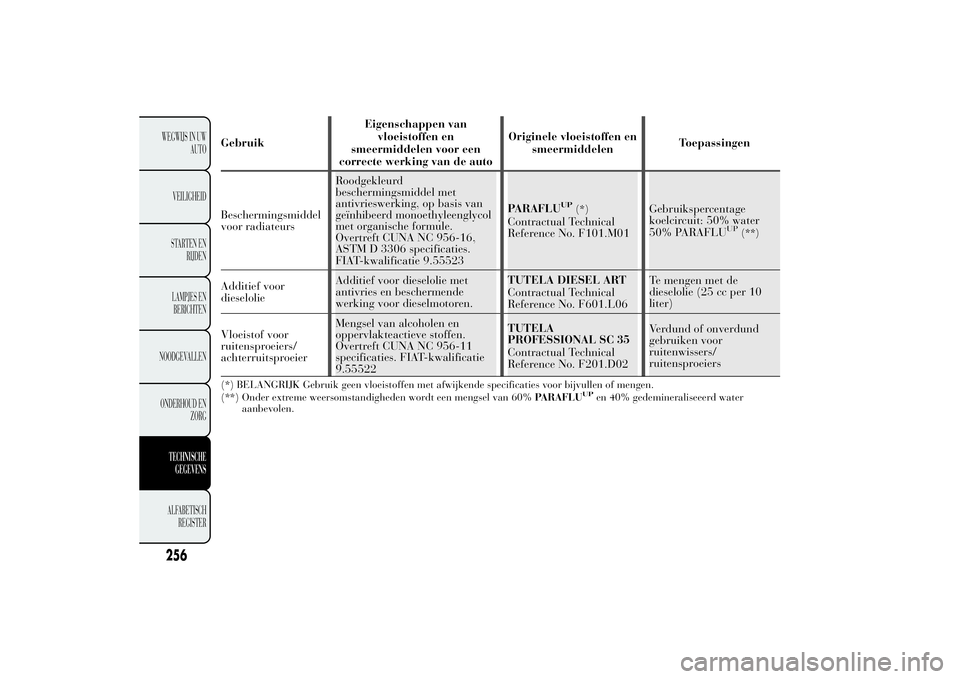

Beschermingsmiddel
voor radiateursRoodgekleurd
beschermingsmiddel met
antivrieswerking, op basis van
geïnhibeerd monoethyleenglycol
met organische formule.
Overtreft CUNA NC 956-16,
ASTM D 3306 specificaties.
FIAT-kwalificatie 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference No. F101.M01Gebruikspercentage
koelcircuit: 50% water
50% PARAFLU
UP
(**)
Additief voor
dieselolieAdditief voor dieselolie met
antivries en beschermende
werking voor dieselmotoren.TUTELA DIESEL ART
Contractual Technical
Reference No. F601.L06Te mengen met de
dieselolie (25 cc per 10
liter)
Vloeistof voor
ruitensproeiers/
achterruitsproeierMengsel van alcoholen en
oppervlakteactieve stoffen.
Overtreft CUNA NC 956-11
specificaties. FIAT-kwalificatie
9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference No. F201.D02Verdund of onverdund
gebruiken voor
ruitenwissers/
ruitensproeiers(*) BELANGRIJK Gebruik geen vloeistoffen met afwijkende specificaties voor bijvullen of mengen.
(**) Onder extreme weersomstandigheden wordt een mengsel van 60%PARAFLU
UP
en 40% gedemineraliseeerd water
aanbevolen.
