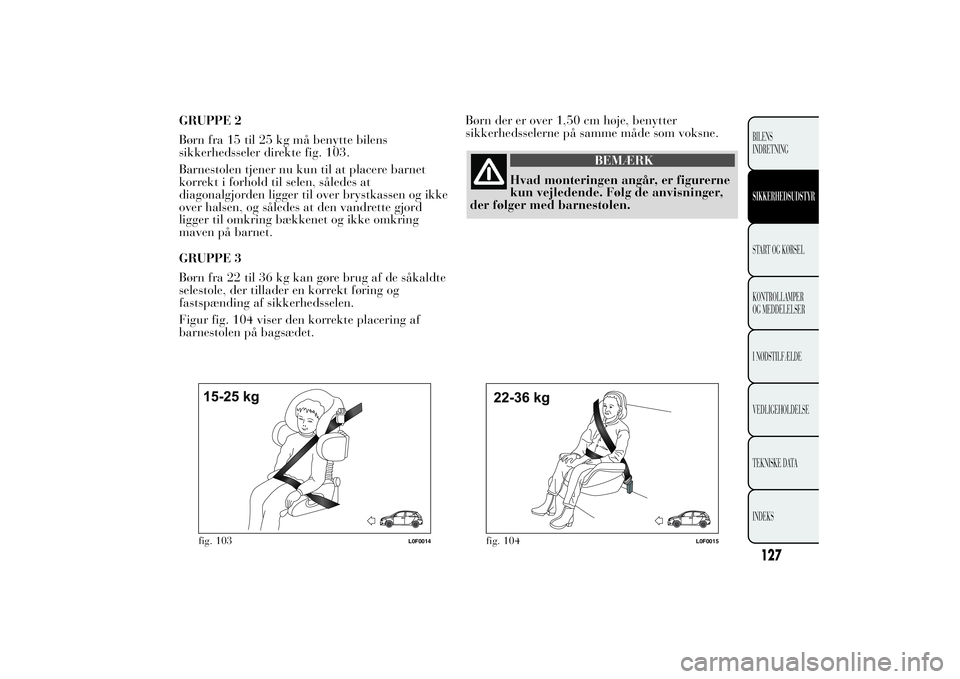

GRUPPE 2
Børn fra 15 til 25 kg må benytte bilens
sikkerhedsseler direkte fig. 103.
Barnestolen tjener nu kun til at placere barnet
korrekt i forhold til selen, således at
diagonalgjorden ligger til over brystkassen og ikke
over halsen, og således at den vandrette gjord
ligger til omkring bækkenet og ikke omkring
maven på barnet.
GRUPPE 3
Børn fra 22 til 36 kg kan gøre brug af de såkaldte
selestole, der tillader en korrekt føring og
fastspænding af sikkerhedsselen.
Figur fig. 104 viser den korrekte placering af
barnestolen på bagsædet.Børn der er over 1,50 cm høje, benytter
sikkerhedsselerne på samme måde som voksne.
BEMÆRK
Hvad monteringen angår, er figurerne
kun vejledende. Følg de anvisninger,
der følger med barnestolen.
fig. 103
L0F0014
fig. 104
L0F0015
127BILENS
INDRETNINGSIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

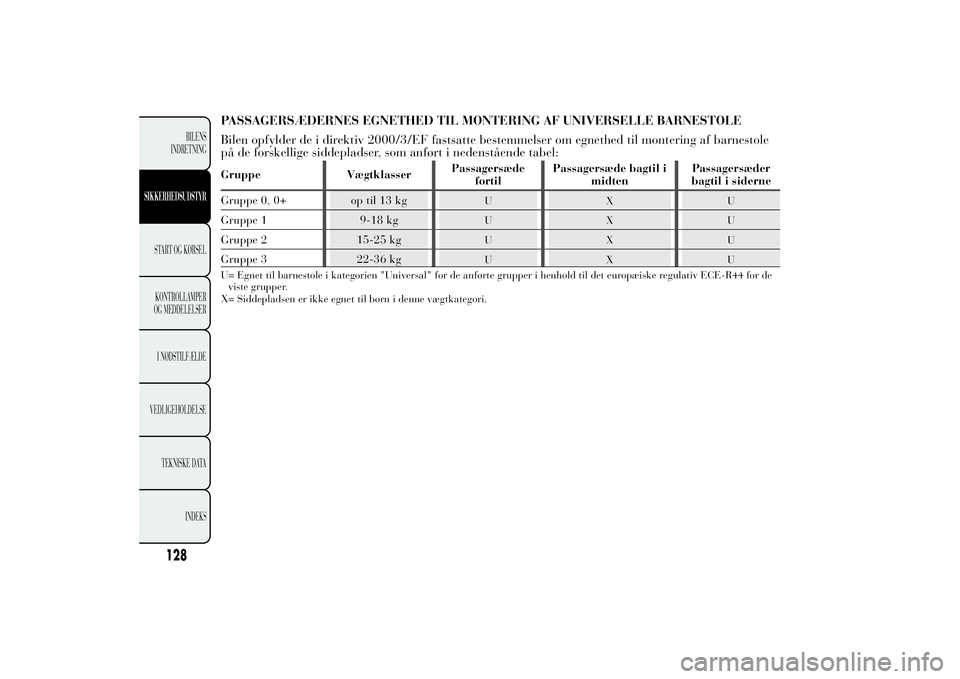

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF UNIVERSELLE BARNESTOLE
Bilen opfylder de i direktiv 2000/3/EF fastsatte bestemmelser om egnethed til montering af barnestole
på de forskellige siddepladser, som anført i nedenstående tabel:Gruppe VægtklasserPassagersæde
fortilPassagersæde bagtil i
midtenPassagersæder
bagtil i siderne
Gruppe 0, 0+ op til 13 kg
UXU
Gruppe 1 9-18 kg
UXU
Gruppe 2 15-25 kg
UXU
Gruppe 3 22-36 kg
UXU
U= Egnet til barnestole i kategorien "Universal" for de anførte grupper i henhold til det europæiske regulativ ECE-R44 for de
viste grupper.
X= Siddepladsen er ikke egnet til børn i denne vægtkategori.
128
BILENS
INDRETNING
SIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Vigtige sikkerhedsregler, der skal overholdes
ved befordring af børn:
❒Monter barnestole på bagsædet, som er den
mest beskyttede plads i tilfælde af en kollision.
❒Hvis man kobler passagersidens frontairbag fra,
skal man altid se efter om kontrollampen i
instrumentgruppen lyser for at sikre, at
frakoblingen virkelig er gennemført.
❒Følg monteringsvejledningen for den specifikke
barnefastholdelsesanordning. Opbevar den i
bilen sammen med bilens dokumenter og denne
instruktionsbog. Anvend aldrig en
barnefastholdelsesanordning, hvis monterings-
og brugsvejledningen mangler.
❒Kontroller altid, om sikkerhedsselen er korrekt
spændt ved at trække i selebåndet.
❒Der må kun fastspændes ét barn i hver
barnefastholdelsesanordning.
❒Kontroller altid, at selen ikke ligger an mod
barnets hals.
❒Tillad ikke barnet at sidde forkert eller at løsne
selerne under kørslen.
❒Børn må aldrig befordres på skødet. Dette
gælder også for nyfødte. Ingen er i stand til at
holde et barn fast under en kollision.
❒Efter en kollision skal barnestolen udskiftes
med en ny.
KLARGØRING TIL MONTERING AF
ISOFIX-BARNESTOLBilen er klargjort til montering af barnestole af
typen ”Universal Isofix”, et nyt europæisk
standardsystem til befordring af børn.
Det er muligt at montere både almindelige
barneautostole og autostole med Isofix-beslag.
Som en vejledning vises i fig. 105 et eksempel på
barnestolen Universal Isofix, der dækker
vægtgruppe 1. De øvrige vægtgrupper er dækket
af specifikke Isofix-barnestole, som kun må
benyttes, hvis de er specielt konstrueret, testet og
godkendt til denne biltype (se den liste over
biltyper, der følger med barnestolen).
VIGTIGT Midterbagsædet er ikke egnet til nogen
som helst type Isofix-barnestol.
129BILENS
INDRETNINGSIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

MONTERING AF UNIVERSAL
ISOFIX-BARNESTOL
Fastspænd barnestolen i de indrettede hængsler A
fig. 106 for neden, mellem ryglænet og bagsædets
siddepude. Fastspænd derefter øverste rem (der
leveres med barnestolen) i de indrettede hængsler
B fig. 107 i den bagerste del af ryglænet.
Det er muligt at anvende en konventionel
barnestol sideløbende med ”Universal Isofix”.
Hvad angår ”Universal Isofix”, henledes
opmærksomheden på at alle barnestole, der er
godkendt med mærkningen EØF R44/03
”Universal Isofix” vil kunne anvendes.
fig. 105
L0F0016
fig. 106
L0F0177
130
BILENS
INDRETNING
SIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

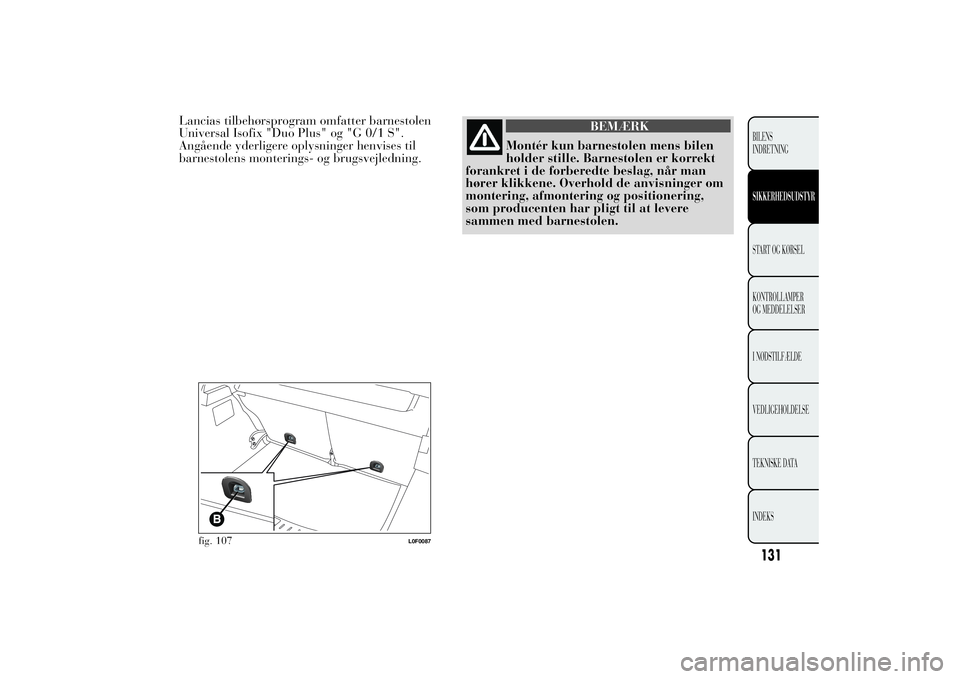

Lancias tilbehørsprogram omfatter barnestolen
Universal Isofix "Duo Plus" og "G 0/1 S".
Angående yderligere oplysninger henvises til
barnestolens monterings- og brugsvejledning.
BEMÆRK
Montér kun barnestolen mens bilen
holder stille. Barnestolen er korrekt
forankret i de forberedte beslag, når man
hører klikkene. Overhold de anvisninger om
montering, afmontering og positionering,
som producenten har pligt til at levere
sammen med barnestolen.
fig. 107
L0F0087
131BILENS
INDRETNINGSIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF ISOFIX-BARNESTOLE
Nedenstående tabel viser mulighederne i henhold til ECE-regulativ nr. 16 for installering af Isofix-
barnestole på sæder med Isofix-beslag.Vægtgruppe Barnestolens retning Isofix-størrelsesklasse Passagersæde bagtil
Bærbar babystolBagudvendt F
X
Bagudvendt G
X
Gruppe 0: op til 10 kg Bagudvendt E
IL (*)
Gruppe 0+: op til 13 kgBagudvendt E
IL (*)
Bagudvendt D
IL (*)
Bagudvendt C
X
Gruppe 1: 9 til 18 kgBagudvendt D
IL (*)
Bagudvendt C
X
Fremadvendt B
IUF
Fremadvendt BI
IUF
Fremadvendt A
IUF
X: Denne Isofix-position er uegnet til barnefastholdelsesanordninger i denne vægtgruppe og/eller denne størrelse.
IL (*): Isofix-barnestolen kan monteres ved at regulere forsædets stilling.
IUF: Egnet til Isofix-barnefastholdelsesanordninger i klassen ”universal” (med tredje fastgørelsesanordning foroven), der er
beregnet til fremadvendt montering og godkendt til vægtgruppen.
132
BILENS
INDRETNING
SIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

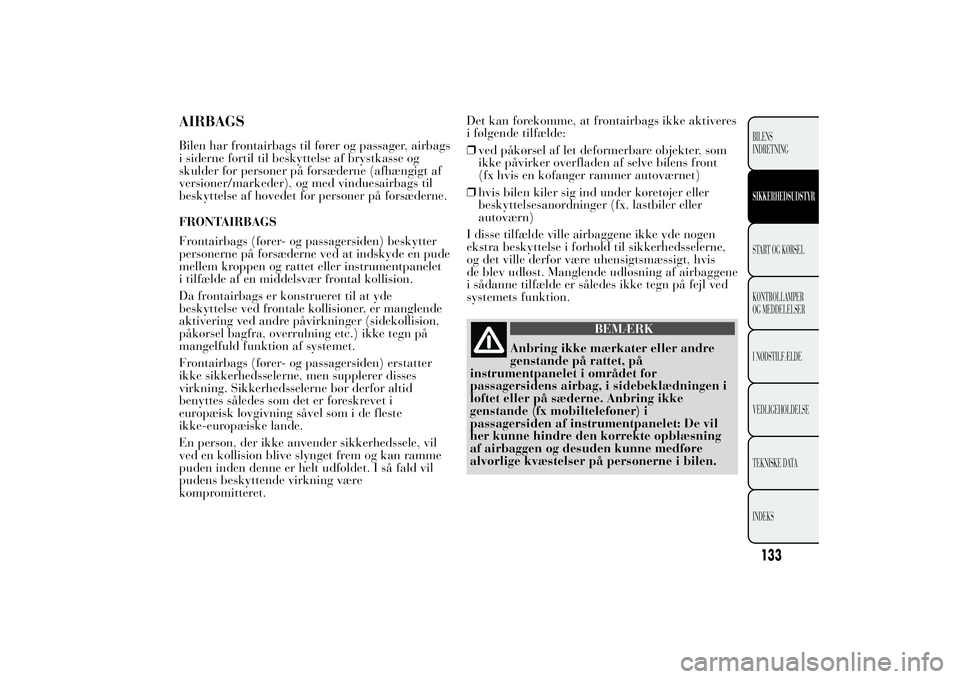

AIRBAGSBilen har frontairbags til fører og passager, airbags
i siderne fortil til beskyttelse af brystkasse og
skulder for personer på forsæderne (afhængigt af
versioner/markeder), og med vinduesairbags til
beskyttelse af hovedet for personer på forsæderne.
FRONTAIRBAGS
Frontairbags (fører- og passagersiden) beskytter
personerne på forsæderne ved at indskyde en pude
mellem kroppen og rattet eller instrumentpanelet
i tilfælde af en middelsvær frontal kollision.
Da frontairbags er konstrueret til at yde
beskyttelse ved frontale kollisioner, er manglende
aktivering ved andre påvirkninger (sidekollision,
påkørsel bagfra, overrulning etc.) ikke tegn på
mangelfuld funktion af systemet.
Frontairbags (fører- og passagersiden) erstatter
ikke sikkerhedsselerne, men supplerer disses
virkning. Sikkerhedsselerne bør derfor altid
benyttes således som det er foreskrevet i
europæisk lovgivning såvel som i de fleste
ikke-europæiske lande.
En person, der ikke anvender sikkerhedssele, vil
ved en kollision blive slynget frem og kan ramme
puden inden denne er helt udfoldet. I så fald vil
pudens beskyttende virkning være
kompromitteret.Det kan forekomme, at frontairbags ikke aktiveres
i følgende tilfælde:
❒ved påkørsel af let deformerbare objekter, som
ikke påvirker overfladen af selve bilens front
(fx hvis en kofanger rammer autoværnet)
❒hvis bilen kiler sig ind under køretøjer eller
beskyttelsesanordninger (fx. lastbiler eller
autoværn)
I disse tilfælde ville airbaggene ikke yde nogen
ekstra beskyttelse i forhold til sikkerhedsselerne,
og det ville derfor være uhensigtsmæssigt, hvis
de blev udløst. Manglende udløsning af airbaggene
i sådanne tilfælde er således ikke tegn på fejl ved
systemets funktion.
BEMÆRK
Anbring ikke mærkater eller andre
genstande på rattet, på
instrumentpanelet i området for
passagersidens airbag, i sidebeklædningen i
loftet eller på sæderne. Anbring ikke
genstande (fx mobiltelefoner) i
passagersiden af instrumentpanelet: De vil
her kunne hindre den korrekte opblæsning
af airbaggen og desuden kunne medføre
alvorlige kvæstelser på personerne i bilen.
133BILENS
INDRETNINGSIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

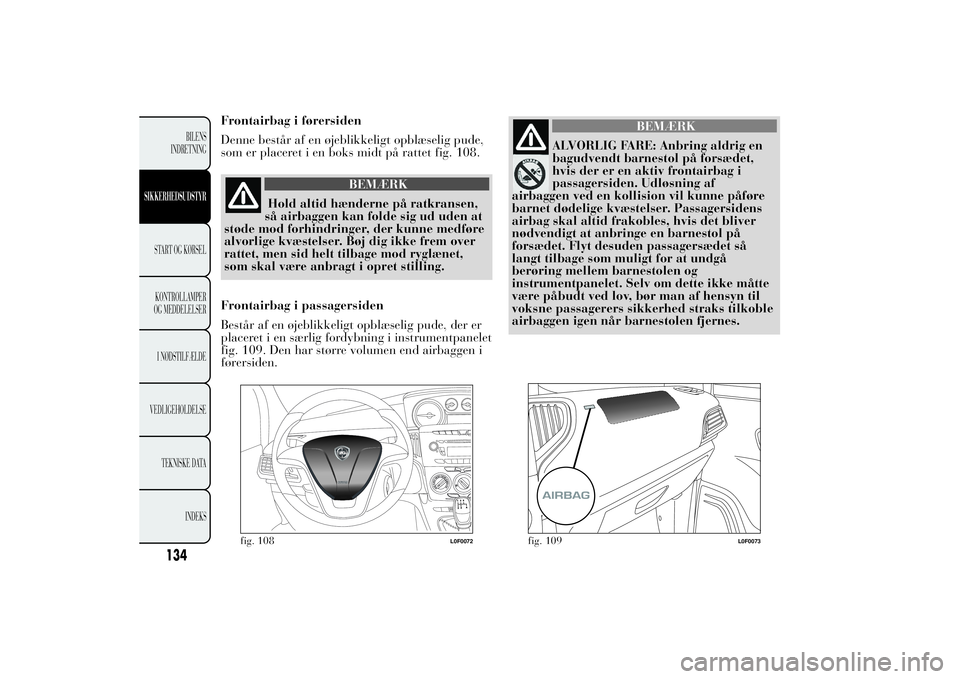

Frontairbag i førersiden
Denne består af en øjeblikkeligt opblæselig pude,
som er placeret i en boks midt på rattet fig. 108.
BEMÆRK
Hold altid hænderne på ratkransen,
så airbaggen kan folde sig ud uden at
støde mod forhindringer, der kunne medføre
alvorlige kvæstelser. Bøj dig ikke frem over
rattet, men sid helt tilbage mod ryglænet,
som skal være anbragt i opret stilling.
Frontairbag i passagersiden
Består af en øjeblikkeligt opblæselig pude, der er
placeret i en særlig fordybning i instrumentpanelet
fig. 109. Den har større volumen end airbaggen i
førersiden.
BEMÆRK
ALVORLIG FARE: Anbring aldrig en
bagudvendt barnestol på forsædet,
hvis der er en aktiv frontairbag i
passagersiden. Udløsning af
airbaggen ved en kollision vil kunne påføre
barnet dødelige kvæstelser. Passagersidens
airbag skal altid frakobles, hvis det bliver
nødvendigt at anbringe en barnestol på
forsædet. Flyt desuden passagersædet så
langt tilbage som muligt for at undgå
berøring mellem barnestolen og
instrumentpanelet. Selv om dette ikke måtte
være påbudt ved lov, bør man af hensyn til
voksne passagerers sikkerhed straks tilkoble
airbaggen igen når barnestolen fjernes.
fig. 108
L0F0072
fig. 109
L0F0073
134
BILENS
INDRETNING
SIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

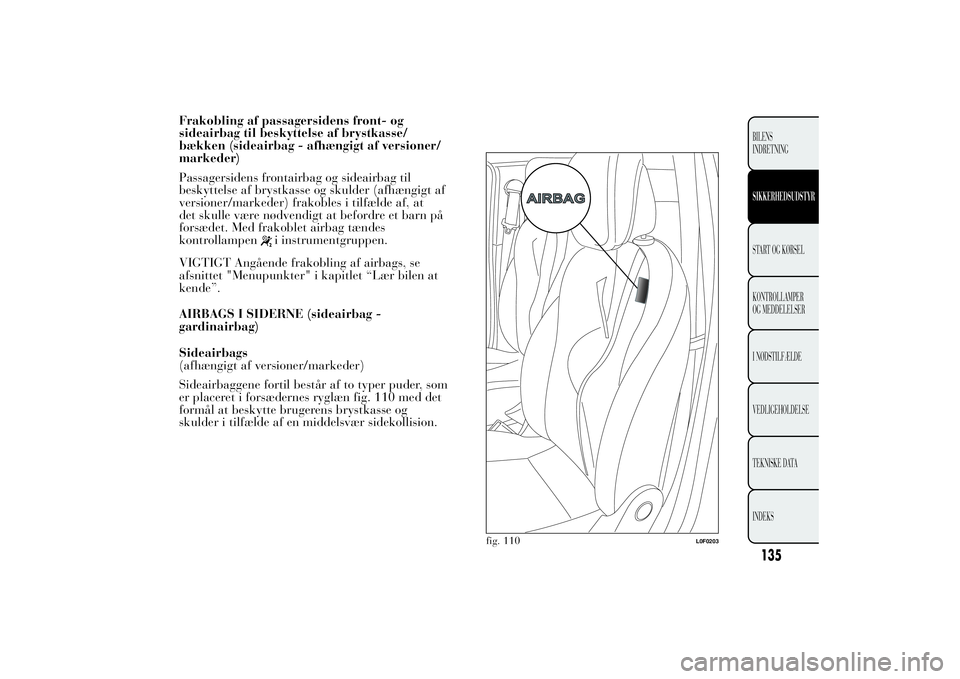

Frakobling af passagersidens front- og
sideairbag til beskyttelse af brystkasse/
bækken (sideairbag - afhængigt af versioner/
markeder)
Passagersidens frontairbag og sideairbag til
beskyttelse af brystkasse og skulder (afhængigt af
versioner/markeder) frakobles i tilfælde af, at
det skulle være nødvendigt at befordre et barn på
forsædet. Med frakoblet airbag tændes
kontrollampen
i instrumentgruppen.
VIGTIGT Angående frakobling af airbags, se
afsnittet "Menupunkter" i kapitlet “Lær bilen at
kende”.
AIRBAGS I SIDERNE (sideairbag -
gardinairbag)
Sideairbags
(afhængigt af versioner/markeder)
Sideairbaggene fortil består af to typer puder, som
er placeret i forsædernes ryglæn fig. 110 med det
formål at beskytte brugerens brystkasse og
skulder i tilfælde af en middelsvær sidekollision.
fig. 110
L0F0203
135BILENS
INDRETNINGSIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

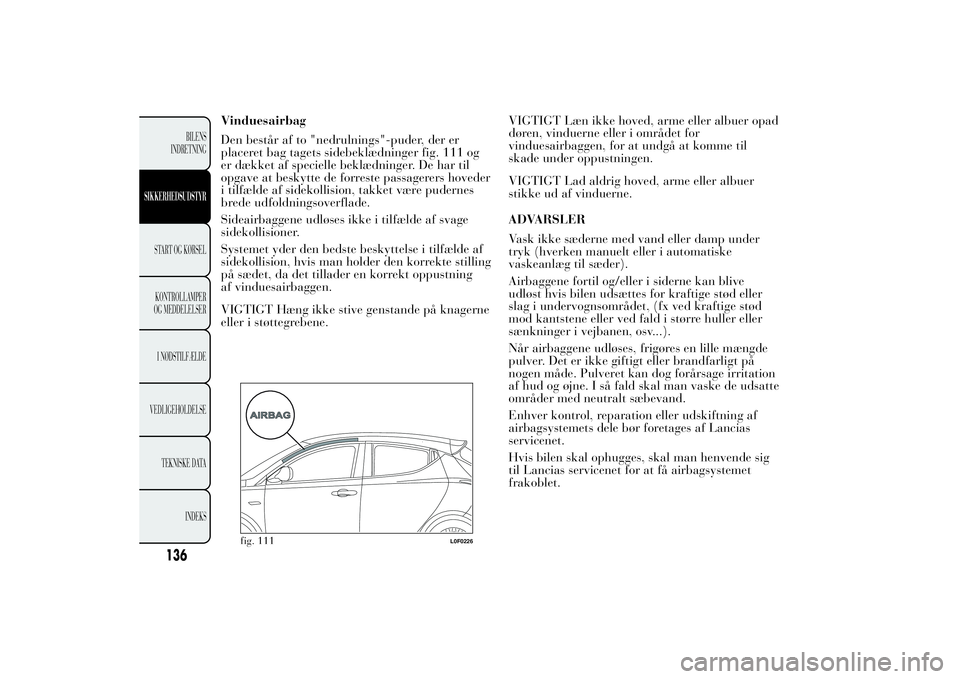

Vinduesairbag
Den består af to "nedrulnings"-puder, der er
placeret bag tagets sidebeklædninger fig. 111 og
er dækket af specielle beklædninger. De har til
opgave at beskytte de forreste passagerers hoveder
i tilfælde af sidekollision, takket være pudernes
brede udfoldningsoverflade.
Sideairbaggene udløses ikke i tilfælde af svage
sidekollisioner.
Systemet yder den bedste beskyttelse i tilfælde af
sidekollision, hvis man holder den korrekte stilling
på sædet, da det tillader en korrekt oppustning
af vinduesairbaggen.
VIGTIGT Hæng ikke stive genstande på knagerne
eller i støttegrebene.VIGTIGT Læn ikke hoved, arme eller albuer opad
døren, vinduerne eller i området for
vinduesairbaggen, for at undgå at komme til
skade under oppustningen.
VIGTIGT Lad aldrig hoved, arme eller albuer
stikke ud af vinduerne.
ADVARSLER
Vask ikke sæderne med vand eller damp under
tryk (hverken manuelt eller i automatiske
vaskeanlæg til sæder).
Airbaggene fortil og/eller i siderne kan blive
udløst hvis bilen udsættes for kraftige stød eller
slag i undervognsområdet, (fx ved kraftige stød
mod kantstene eller ved fald i større huller eller
sænkninger i vejbanen, osv...).
Når airbaggene udløses, frigøres en lille mængde
pulver. Det er ikke giftigt eller brandfarligt på
nogen måde. Pulveret kan dog forårsage irritation
af hud og øjne. I så fald skal man vaske de udsatte
områder med neutralt sæbevand.
Enhver kontrol, reparation eller udskiftning af
airbagsystemets dele bør foretages af Lancias
servicenet.
Hvis bilen skal ophugges, skal man henvende sig
til Lancias servicenet for at få airbagsystemet
frakoblet.
fig. 111
L0F0226
136
BILENS
INDRETNING
SIKKERHEDSUDSTYRSTART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
