Lancia Ypsilon 2014 Brugs- og vedligeholdelsesvejledning (in Danish)

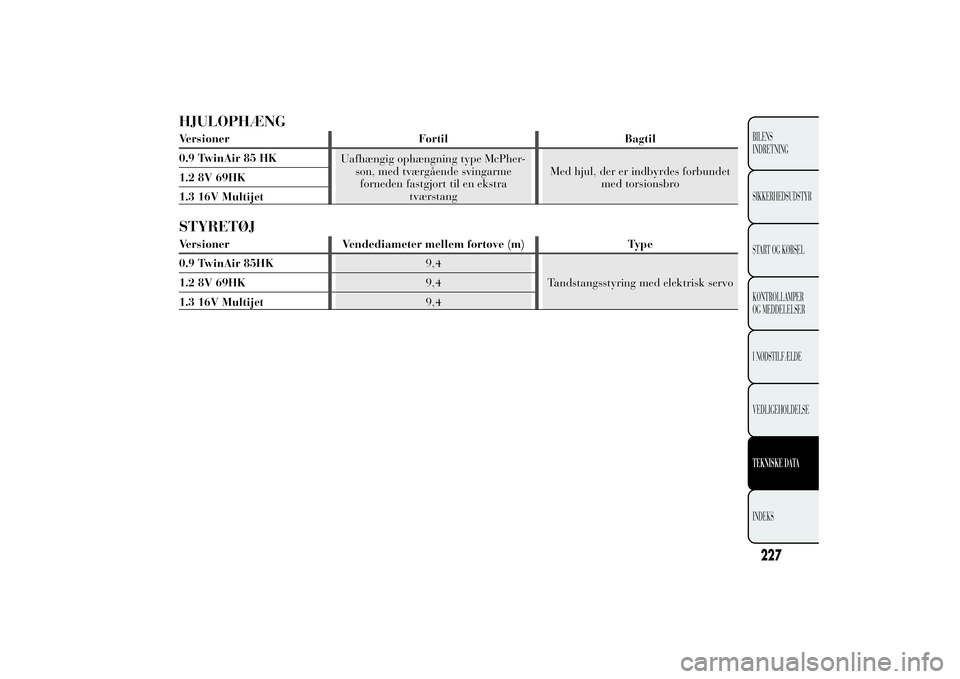

HJULOPHÆNGVersioner Fortil Bagtil
0.9 TwinAir 85 HK
Uafhængig ophængning type McPher-
son, med tværgående svingarme
forneden fastgjort til en ekstra
tværstangMed hjul, der er indbyrdes forbundet
med torsionsbro 1.2 8V 69HK
1.3 16V MultijetSTYRETØJVersioner Vendediameter mellem fortove (m) Type
0.9 TwinAir 85HK9,4
Tandstangsstyring med elektrisk servo 1.2 8V 69HK9,4
1.3 16V Multijet9,4
227BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

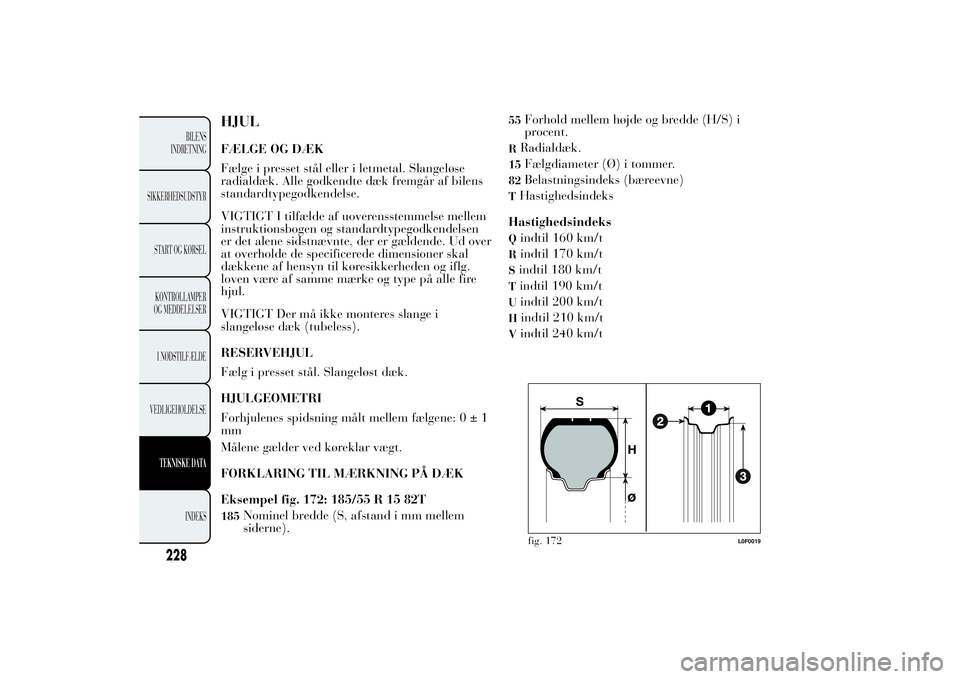

HJULFÆLGE OG DÆK
Fælge i presset stål eller i letmetal. Slangeløse
radialdæk. Alle godkendte dæk fremgår af bilens
standardtypegodkendelse.
VIGTIGT I tilfælde af uoverensstemmelse mellem
instruktionsbogen og standardtypegodkendelsen
er det alene sidstnævnte, der er gældende. Ud over
at overholde de specificerede dimensioner skal
dækkene af hensyn til køresikkerheden og iflg.
loven være af samme mærke og type på alle fire
hjul.
VIGTIGT Der må ikke monteres slange i
slangeløse dæk (tubeless).
RESERVEHJUL
Fælg i presset stål. Slangeløst dæk.
HJULGEOMETRI
Forhjulenes spidsning målt mellem fælgene:0±1
mm
Målene gælder ved køreklar vægt.
FORKLARING TIL MÆRKNING PÅ DÆK
Eksempel fig. 172: 185/55 R 15 82T185
Nominel bredde (S, afstand i mm mellem
siderne).
55
Forhold mellem højde og bredde (H/S) i
procent.
R
Radialdæk.
15
Fælgdiameter (Ø) i tommer.
82
Belastningsindeks (bæreevne)
THastighedsindeks
HastighedsindeksQ
indtil 160 km/t
R
indtil 170 km/t
Sindtil 180 km/tTindtil 190 km/tU
indtil 200 km/t
H
indtil 210 km/t
V
indtil 240 km/tfig. 172
L0F0019
228
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

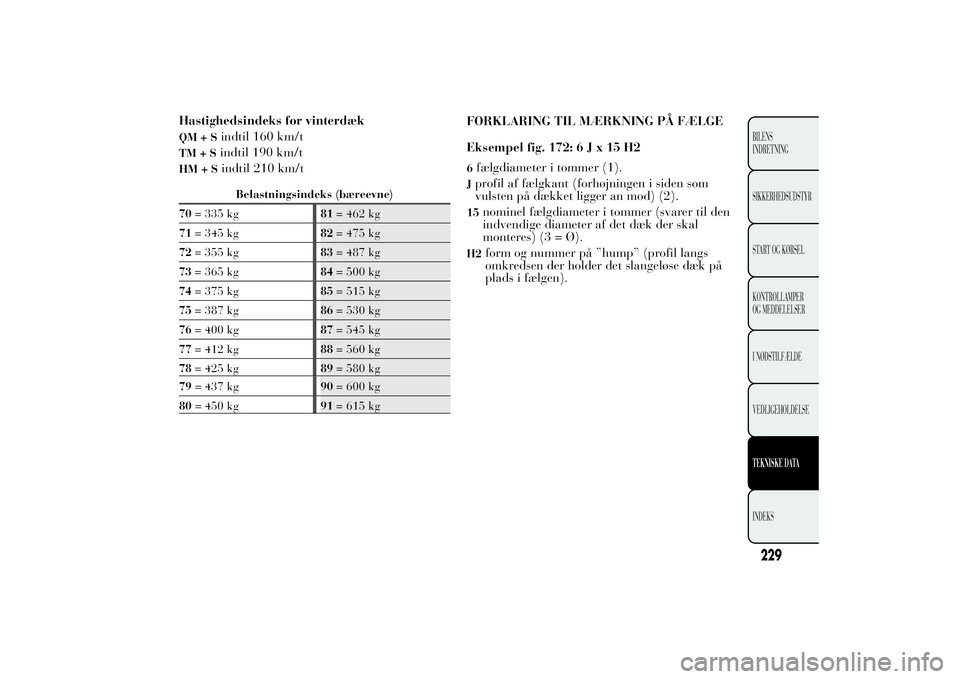

Hastighedsindeks for vinterdækQM+S
indtil 160 km/t
TM+S
indtil 190 km/t
HM+S
indtil 210 km/t
Belastningsindeks (bæreevne)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
FORKLARING TIL MÆRKNING PÅ FÆLGE
Eksempel fig. 172:6Jx15H26fælgdiameter i tommer (1).Jprofil af fælgkant (forhøjningen i siden som
vulsten på dækket ligger an mod) (2).15
nominel fælgdiameter i tommer (svarer til den
indvendige diameter af det dæk der skal
monteres) (3 = Ø).
H2
form og nummer på ”hump” (profil langs
omkredsen der holder det slangeløse dæk på
plads i fælgen).
229BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

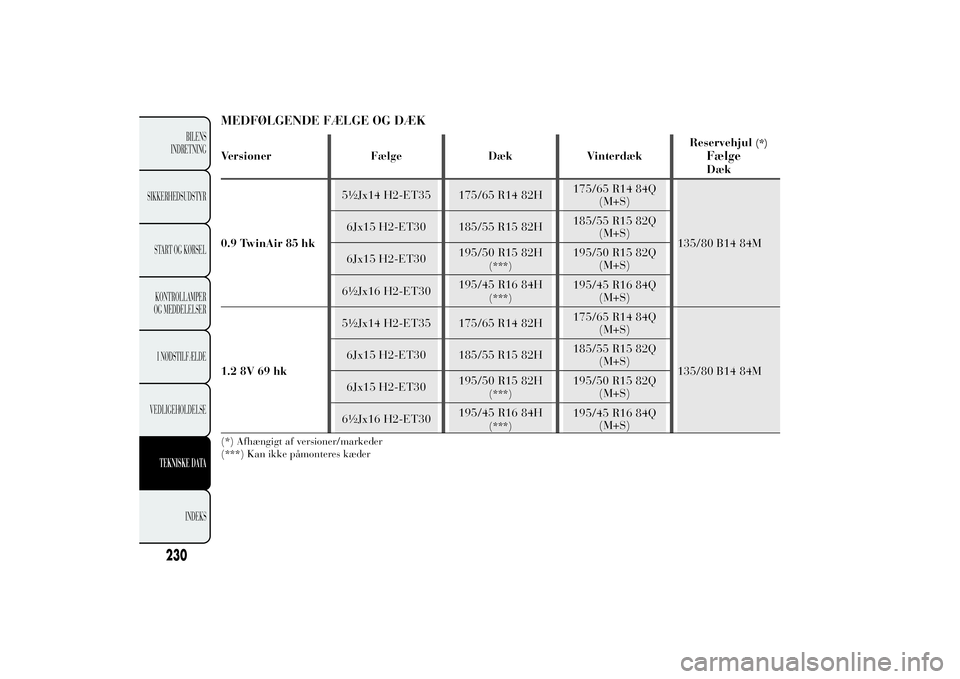

MEDFØLGENDE FÆLGE OG DÆKVersioner Fælge Dæk VinterdækReservehjul
(*)
FælgeDæk
0.9 TwinAir 85 hk5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.2 8V 69 hk5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Afhængigt af versioner/markeder
(***) Kan ikke påmonteres kæder
230
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

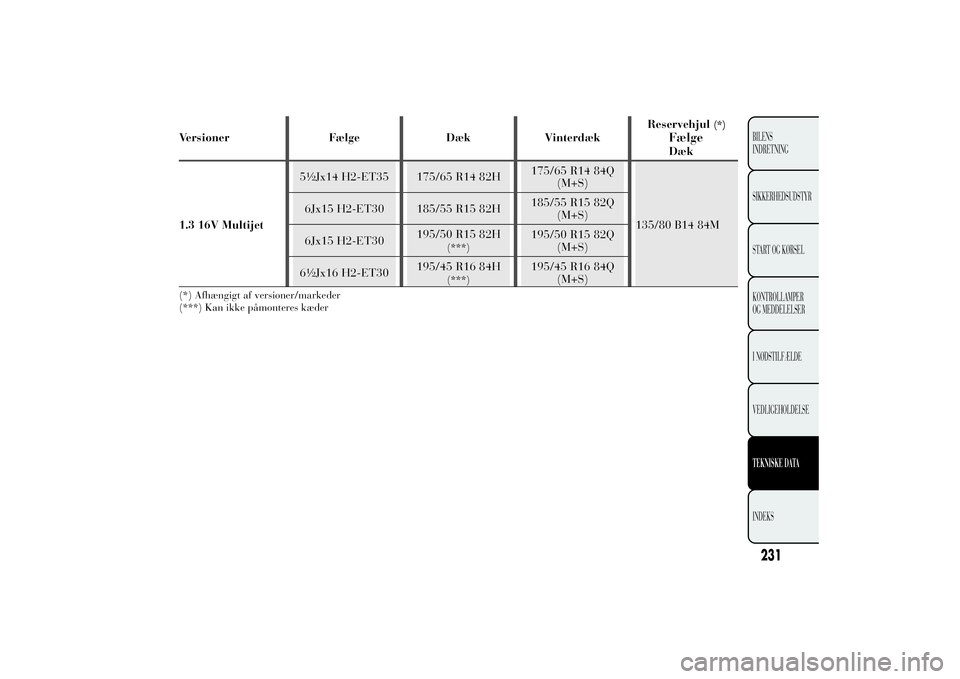

Versioner Fælge Dæk VinterdækReservehjul
(*)
FælgeDæk
1.3 16V Multijet5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Afhængigt af versioner/markeder
(***) Kan ikke påmonteres kæder
231BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

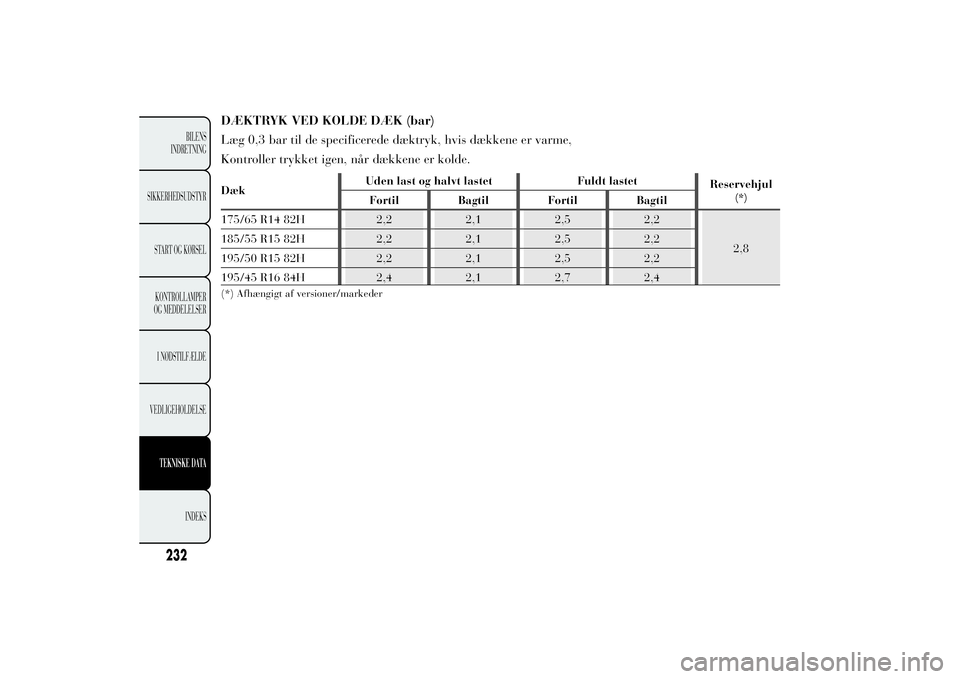

DÆKTRYK VED KOLDE DÆK (bar)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme,
Kontroller trykket igen, når dækkene er kolde.DækUden last og halvt lastet Fuldt lastet
Reservehjul
(*)
Fortil Bagtil Fortil Bagtil
175/65 R14 82H 2,2 2,1 2,5 2,2
2,8 185/55 R15 82H 2,2 2,1 2,5 2,2
195/50 R15 82H 2,2 2,1 2,5 2,2
195/45 R16 84H 2,4 2,1 2,7 2,4
(*) Afhængigt af versioner/markeder
232
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

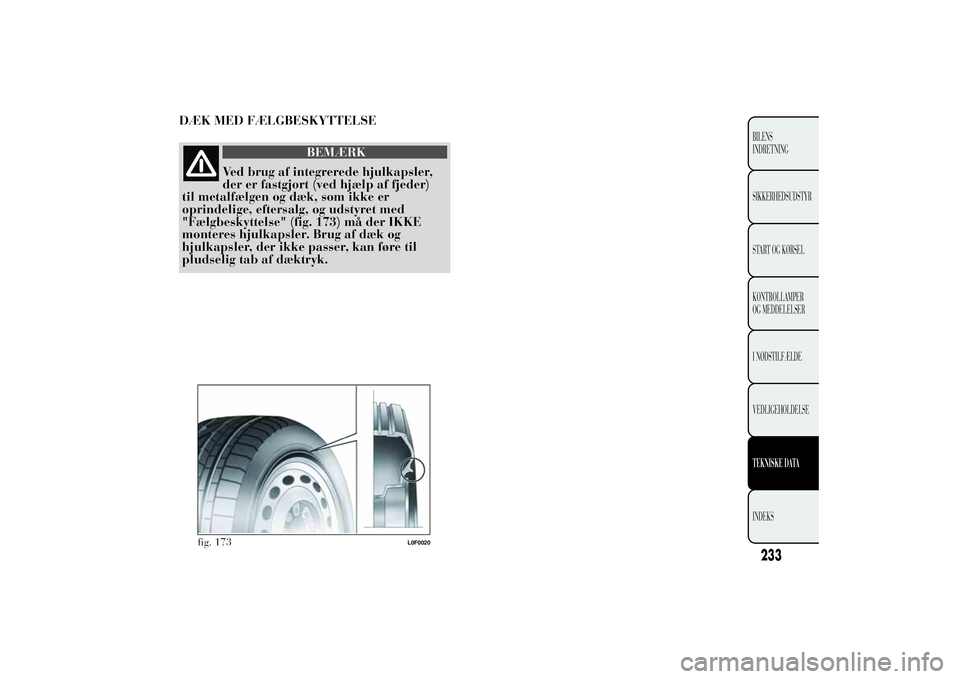

DÆK MED FÆLGBESKYTTELSE
BEMÆRK
Ved brug af integrerede hjulkapsler,
der er fastgjort (ved hjælp af fjeder)
til metalfælgen og dæk, som ikke er
oprindelige, eftersalg, og udstyret med
"Fælgbeskyttelse" (fig. 173) må der IKKE
monteres hjulkapsler. Brug af dæk og
hjulkapsler, der ikke passer, kan føre til
pludselig tab af dæktryk.
fig. 173
L0F0020
233BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

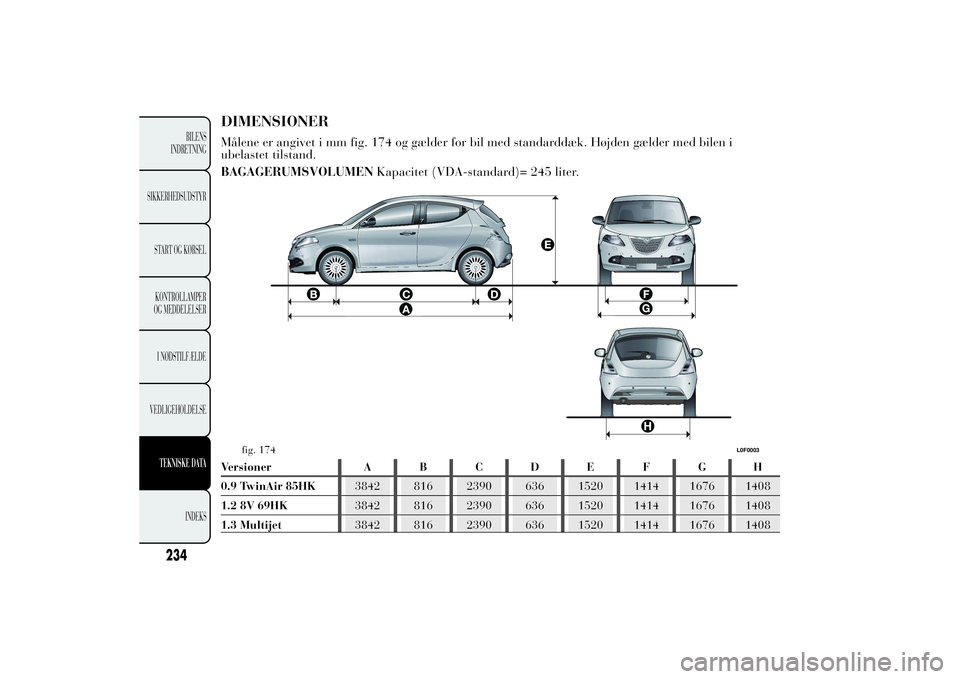

DIMENSIONERMålene er angivet i mm fig. 174 og gælder for bil med standarddæk. Højden gælder med bilen i
ubelastet tilstand.
BAGAGERUMSVOLUMENKapacitet (VDA-standard)= 245 liter.Versioner A B C D E F G H
0.9 TwinAir 85HK3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69HK3842 816 2390 636 1520 1414 1676 1408
1.3 Multijet3842 816 2390 636 1520 1414 1676 1408
fig. 174
L0F0003
234
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

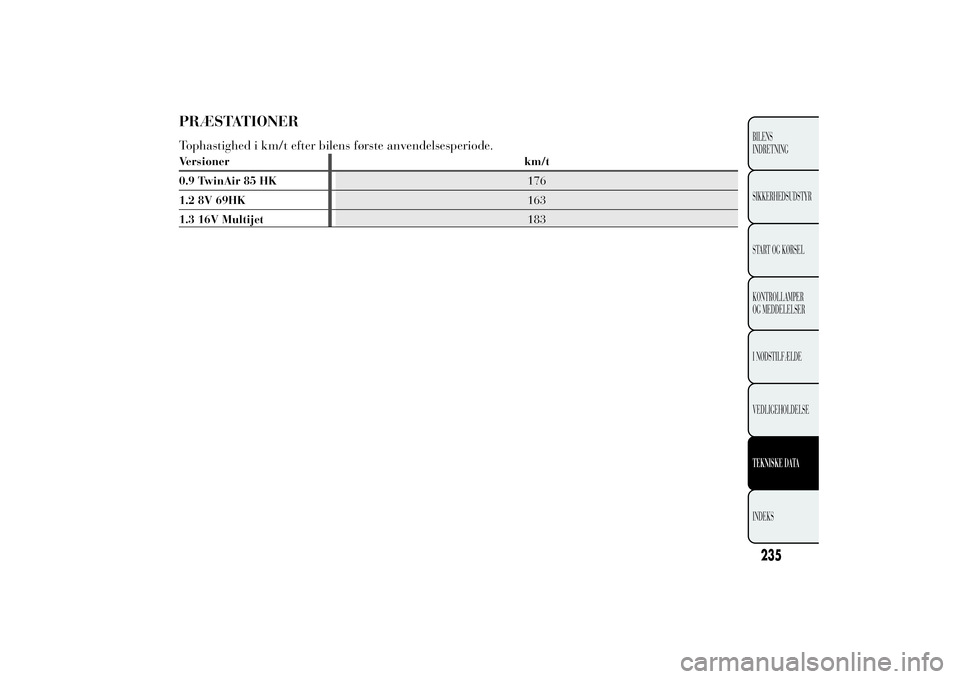

PRÆSTATIONERTophastighed i km/t efter bilens første anvendelsesperiode.Versioner km/t
0.9 TwinAir 85 HK176
1.2 8V 69HK163
1.3 16V Multijet183
235BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

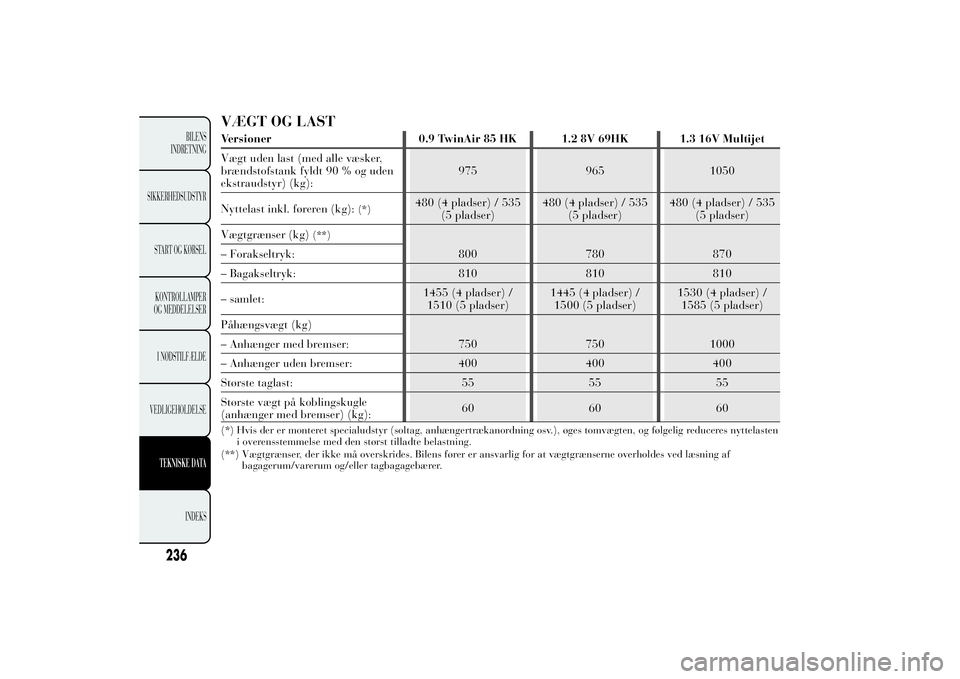

VÆGT OG LASTVersioner 0.9 TwinAir 85 HK 1.2 8V 69HK 1.3 16V Multijet
Vægt uden last (med alle væsker,
brændstofstank fyldt 90 % og uden
ekstraudstyr) (kg):975 965 1050
Nyttelast inkl. føreren (kg):
(*)
480 (4 pladser) / 535
(5 pladser)480 (4 pladser) / 535
(5 pladser)480 (4 pladser) / 535
(5 pladser)
Vægtgrænser (kg)
(**)
800 780 870 – Forakseltryk:
– Bagakseltryk: 810 810 810
– samlet:1455 (4 pladser) /
1510 (5 pladser)1445 (4 pladser) /
1500 (5 pladser)1530 (4 pladser) /
1585 (5 pladser)
Påhængsvægt (kg)
750 750 1000 – Anhænger med bremser:
– Anhænger uden bremser: 400 400 400
Største taglast: 55 55 55
Største vægt på koblingskugle
(anhænger med bremser) (kg):60 60 60
(*) Hvis der er monteret specialudstyr (soltag, anhængertrækanordning osv.), øges tomvægten, og følgelig reduceres nyttelasten
i overensstemmelse med den størst tilladte belastning.
(**) Vægtgrænser, der ikke må overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af
bagagerum/varerum og/eller tagbagagebærer.
