Lancia Ypsilon 2014 Brugs- og vedligeholdelsesvejledning (in Danish)

BEMÆRK
Inden en sikring udskiftes, skal man
slukke for alt elektrisk udstyr og
trække tændingsnøglen ud.
BEMÆRK
Hvis en hovedsikring til
sikkerhedssystemerne (airbag,
bremsesystem), drivaggregat (motor, gear)
eller styresystemet griber ind, skal man
henvende sig til Lancias servicenet.

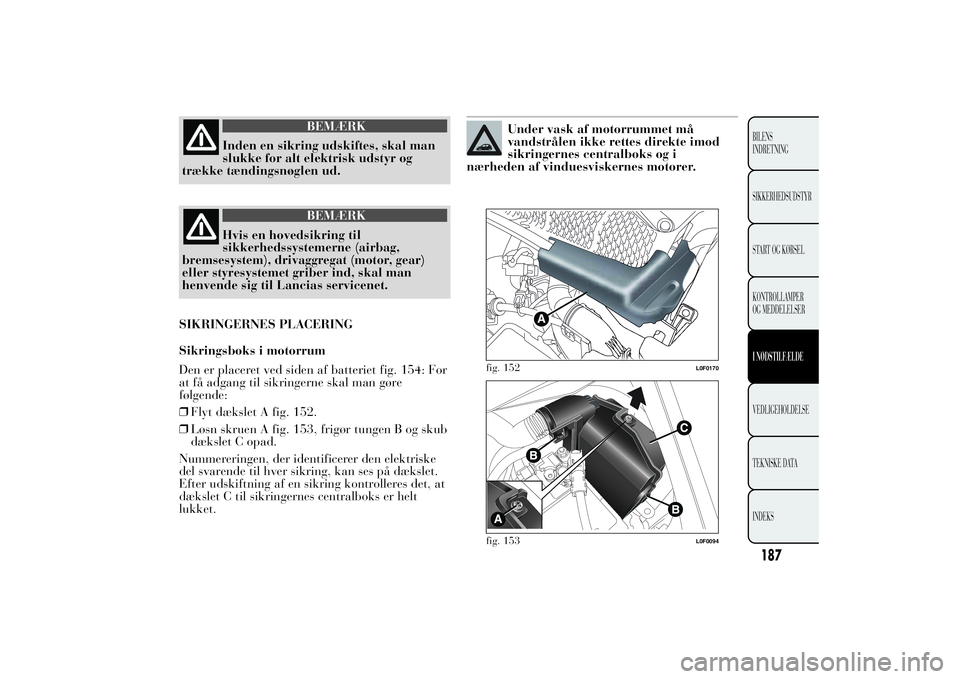

SIKRINGERNES PLACERING
Sikringsboks i motorrum
Den er placeret ved siden af batteriet fig. 154: For
at få adgang til sikringerne skal man gøre
følgende:
❒Flyt dækslet A fig. 152.
❒Løsn skruen A fig. 153, frigør tungen B og skub
dækslet C opad.
Nummereringen, der identificerer den elektriske
del svarende til hver sikring, kan ses på dækslet.
Efter udskiftning af en sikring kontrolleres det, at
dækslet C til sikringernes centralboks er helt
lukket.
Under vask af motorrummet må
vandstrålen ikke rettes direkte imod
sikringernes centralboks og i
nærheden af vinduesviskernes motorer.
fig. 152
L0F0170
fig. 153
L0F0094
187BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

fig. 154
L0F0249
188
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

fig. 155
L0F0248
189BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

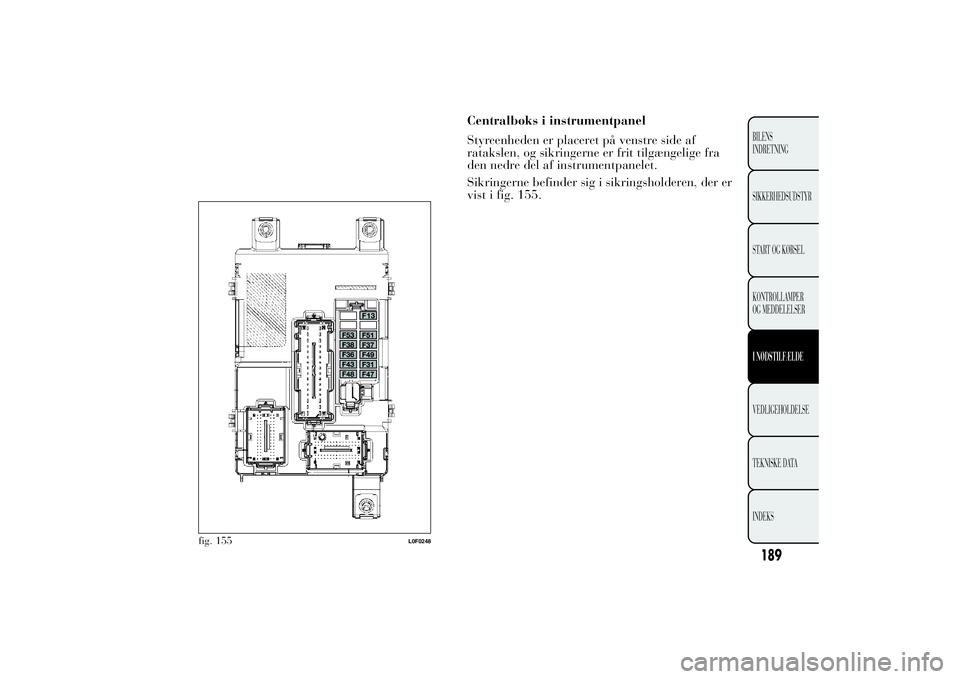

Centralboks i instrumentpanel
Styreenheden er placeret på venstre side af
ratakslen, og sikringerne er frit tilgængelige fra
den nedre del af instrumentpanelet.
Sikringerne befinder sig i sikringsholderen, der er
vist i fig. 155.

fig. 157
L0F0212
190
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

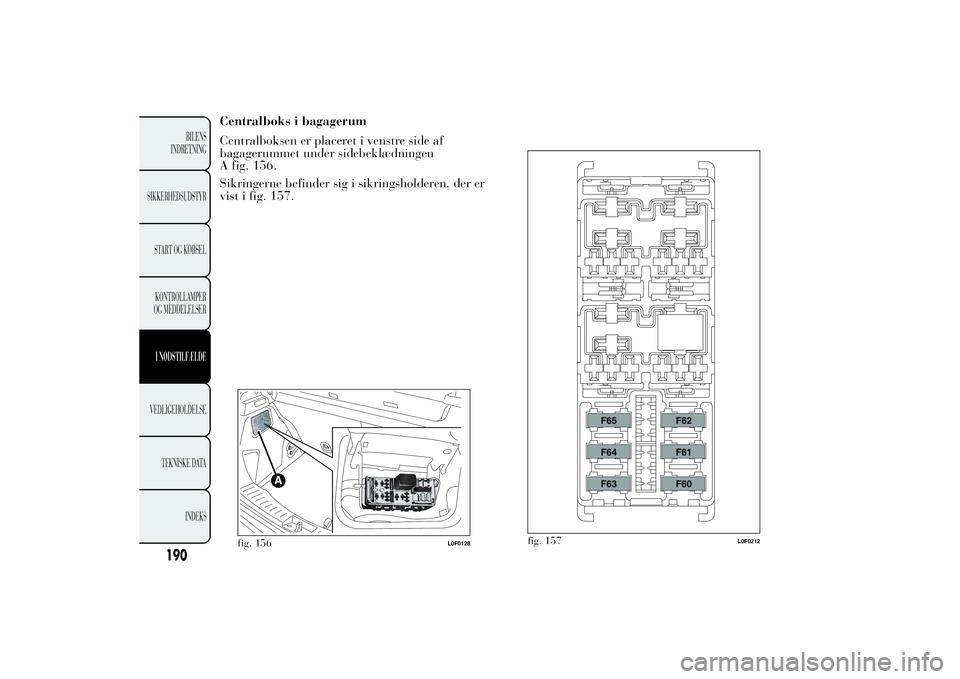

Centralboks i bagagerum
Centralboksen er placeret i venstre side af
bagagerummet under sidebeklædningen
A fig. 156.
Sikringerne befinder sig i sikringsholderen, der er
vist i fig. 157.
fig. 156
L0F0128

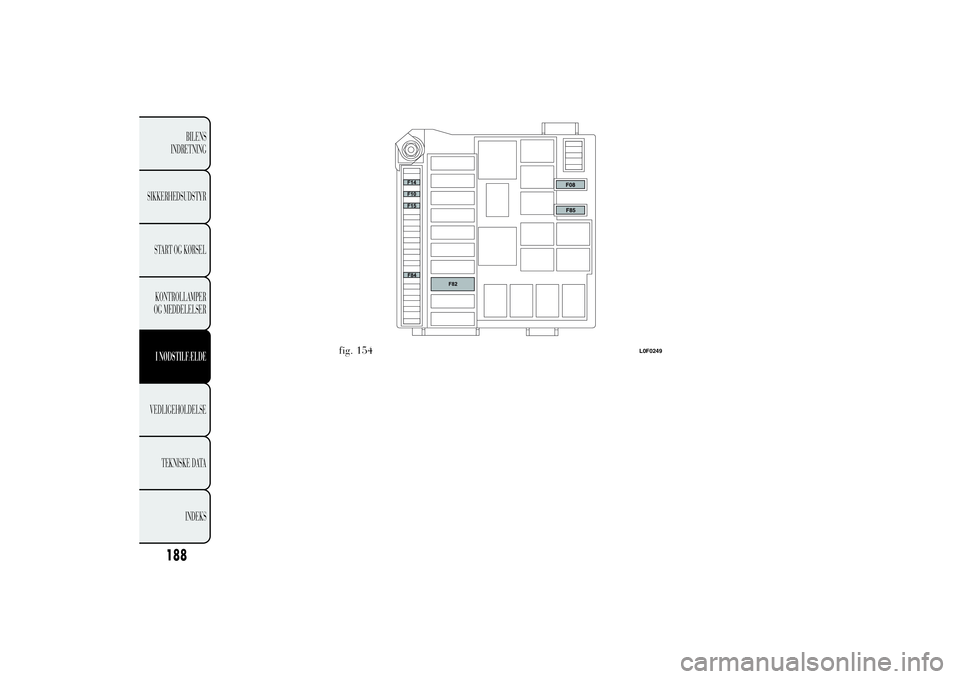

CENTRALBOKS I MOTORRUM
fig. 154STRØMBRUGERE SIKRING AMPERE
Tågeforlygter F08 15
Horn F10 15
Fjernlys F14 15
Motor for soltag F15 20
Elektrisk blæser for kabinen F82 40
Forreste strømudtag (med eller uden cigarettænder) F85 15
191BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

CENTRALBOKS I INSTRUMENTPANEL
fig. 155STRØMBRUGERE SIKRING AMPERE
+15 Lygteregulator F13 5
+15 Betjening under nøgle med spærring i startfasen F31 5
+30 Airconditionenhed, styreenhed for Blue&Me
TM
,
EOBD-stik, klargøring til autoradioF36 10
+15 kontakt på bremsepedal (NA) F37 7,5
Centrallåsning af døre F38 20
Tovejspumpe til rudevask F43 20
Eldrevet rude fortil (førerside) F47 20
Eldrevet rude fortil (passagerside) F48 20
+15 Soltag, opvarmede sæder, regnsensor/
skumringssensor, kontakt for elspejle, belysning for
betjeningsknapper, AUX-stikF49 7,5
+15 Klargøring til autoradio, klimaanlæggets
reenhed, soltag, styreenhed for parkeringssensor,
kontakt på bremsepedal (NC), kontakt på koblings-
pedal (NC), baklys, lygtevasker relæF51 5
+30 Instrumentgruppe F53 7,5
+15 = positiv pol under nøgle
+30 = positiv pol direkte batteri (ikke undernøgle)
192
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
sty

CENTRALBOKS I BAGAGERUM
fig. 157STRØMBRUGERE SIKRING AMPERE
BOSE HI-FI-anlæg F60 20
Ikke anvendt F61 -
Opvarmede sæder F62 15
Rudeoptræk bagtil (højre side) F63 20
Rudeoptræk bagtil (venstre side) F64 20
Strømforsyning til forberedelse for alarm F65 7,5
193BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

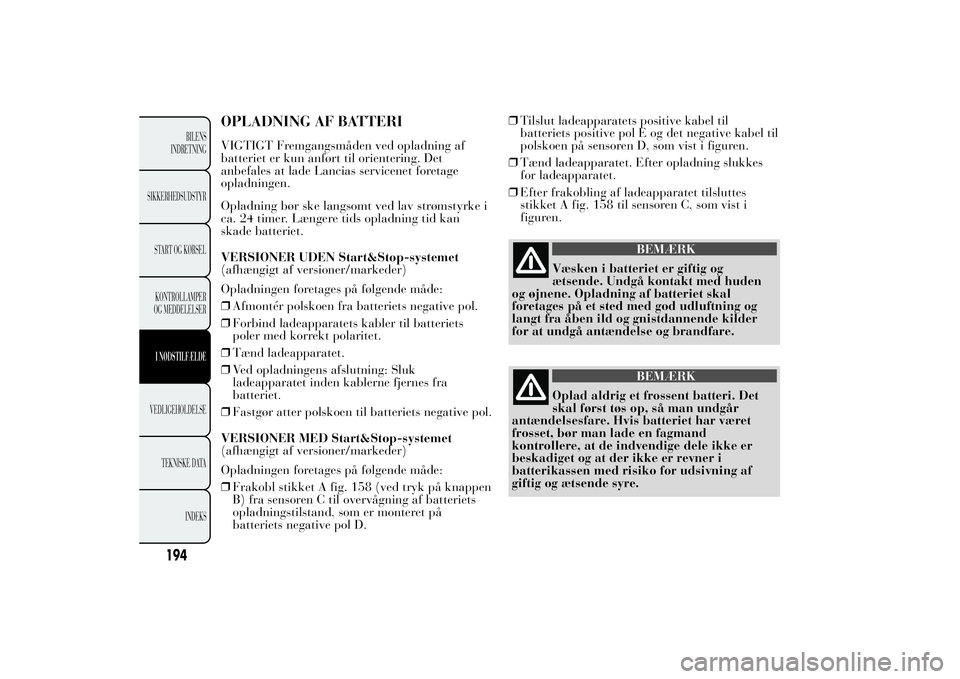

OPLADNING AF BATTERIVIGTIGT Fremgangsmåden ved opladning af
batteriet er kun anført til orientering. Det
anbefales at lade Lancias servicenet foretage
opladningen.
Opladning bør ske langsomt ved lav strømstyrke i
ca. 24 timer. Længere tids opladning tid kan
skade batteriet.
VERSIONER UDEN Start&Stop-systemet
(afhængigt af versioner/markeder)
Opladningen foretages på følgende måde:
❒Afmontér polskoen fra batteriets negative pol.
❒Forbind ladeapparatets kabler til batteriets
poler med korrekt polaritet.
❒Tænd ladeapparatet.
❒Ved opladningens afslutning: Sluk
ladeapparatet inden kablerne fjernes fra
batteriet.
❒Fastgør atter polskoen til batteriets negative pol.
VERSIONER MED Start&Stop-systemet
(afhængigt af versioner/markeder)
Opladningen foretages på følgende måde:

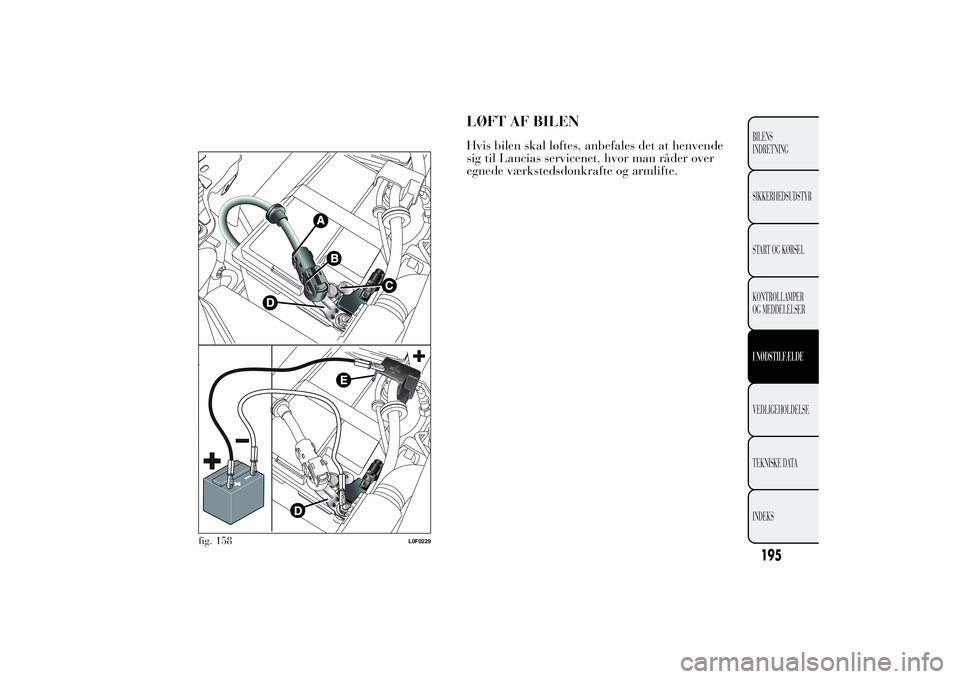

❒Frakobl stikket A fig. 158 (ved tryk på knappen
B) fra sensoren C til overvågning af batteriets
opladningstilstand, som er monteret på
batteriets negative pol D.❒Tilslut ladeapparatets positive kabel til
batteriets positive pol E og det negative kabel til
polskoen på sensoren D, som vist i figuren.
❒Tænd ladeapparatet. Efter opladning slukkes
for ladeapparatet.
❒Efter frakobling af ladeapparatet tilsluttes
stikket A fig. 158 til sensoren C, som vist i
figuren.
BEMÆRK
Væsken i batteriet er giftig og
ætsende. Undgå kontakt med huden
og øjnene. Opladning af batteriet skal
foretages på et sted med god udluftning og
langt fra åben ild og gnistdannende kilder
for at undgå antændelse og brandfare.
BEMÆRK
Oplad aldrig et frossent batteri. Det
skal først tøs op, så man undgår
antændelsesfare. Hvis batteriet har været
frosset, bør man lade en fagmand
kontrollere, at de indvendige dele ikke er
beskadiget og at der ikke er revner i
batterikassen med risiko for udsivning af
giftig og ætsende syre.
194
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

LØFT AF BILENHvis bilen skal løftes, anbefales det at henvende
sig til Lancias servicenet, hvor man råder over
egnede værkstedsdonkrafte og armlifte.
fig. 158
L0F0229
195BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

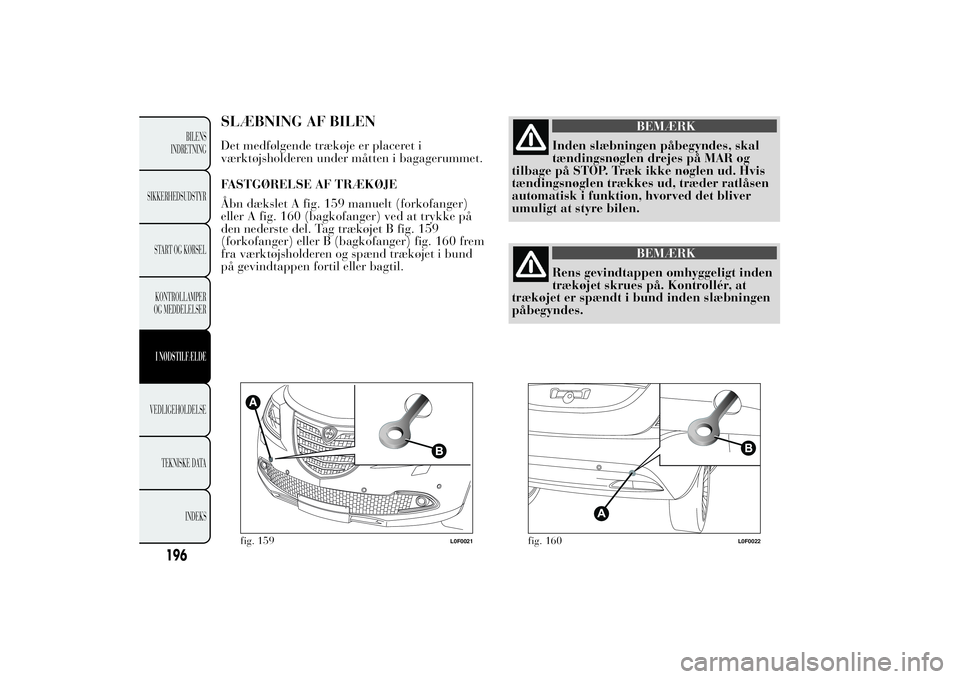

SLÆBNING AF BILENDet medfølgende trækøje er placeret i
værktøjsholderen under måtten i bagagerummet.
FASTGØRELSE AF TRÆKØJE
Åbn dækslet A fig. 159 manuelt (forkofanger)
eller A fig. 160 (bagkofanger) ved at trykke på
den nederste del. Tag trækøjet B fig. 159
(forkofanger) eller B (bagkofanger) fig. 160 frem
fra værktøjsholderen og spænd trækøjet i bund
på gevindtappen fortil eller bagtil.
BEMÆRK
Inden slæbningen påbegyndes, skal
tændingsnøglen drejes på MAR og
tilbage på STOP. Træk ikke nøglen ud. Hvis
tændingsnøglen trækkes ud, træder ratlåsen
automatisk i funktion, hvorved det bliver
umuligt at styre bilen.
BEMÆRK
Rens gevindtappen omhyggeligt inden
trækøjet skrues på. Kontrollér, at
trækøjet er spændt i bund inden slæbningen
påbegyndes.
fig. 159
L0F0021
fig. 160
L0F0022
