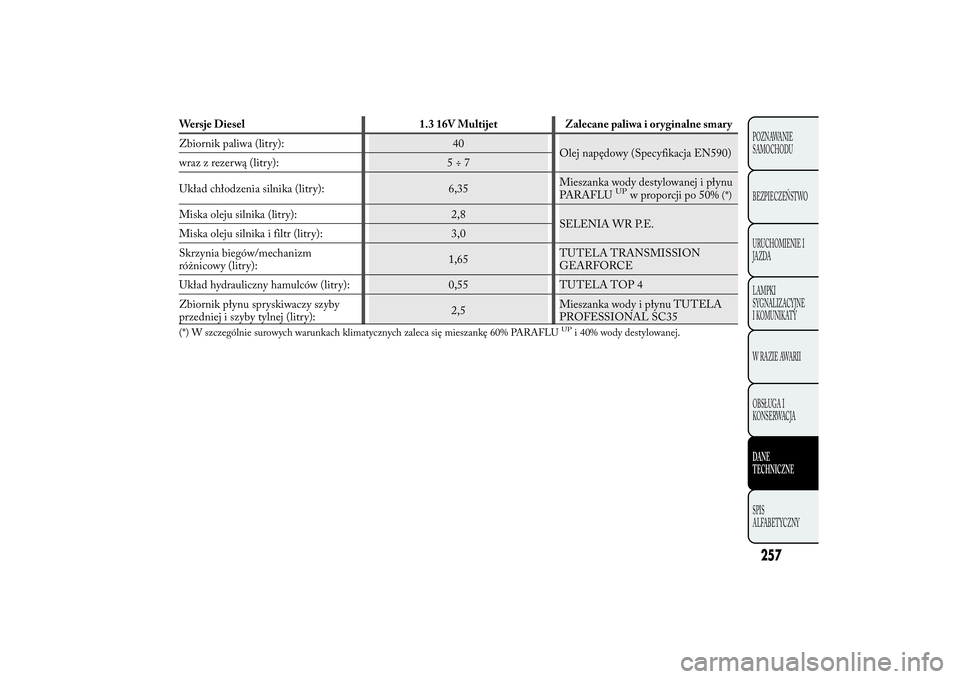

Wersje Diesel 1.3 16V Multijet Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry): 40
Olej napędowy (Specyfikacja EN590)
wraz z rezerwą (litry): 5 ÷ 7
Układ chłodzenia silnika (litry): 6,35Mieszanka wody destylowanej i płynu
PARAFLU
UP
w proporcji po 50%
(*)
Miska oleju silnika (litry): 2,8
SELENIA WR P.E.
Miska oleju silnika i filtr (litry): 3,0
Skrzynia biegów/mechanizm
różnicowy (litry):1,65TUTELA TRANSMISSION
GEARFORCE
Układ hydrauliczny hamulców (litry): 0,55 TUTELA TOP 4
Zbiornik płynu spryskiwaczy szyby
przedniej i szyby tylnej (litry):2,5Mieszanka wody i płynu TUTELA
PROFESSIONAL SC35(*) W szczególnie surowych warunkach klimatycznych zaleca się mieszankę 60% PARAFLU
UP
i 40% wody destylowanej.
257POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNY

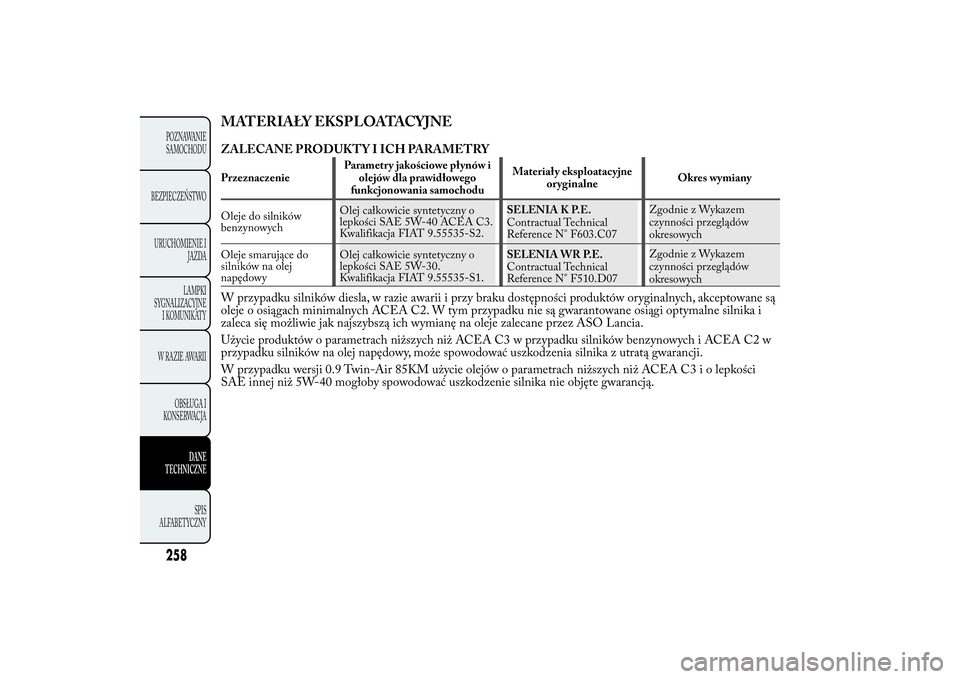

MATERIAŁY EKSPLOATACYJNEZALECANE PRODUKTY I ICH PARAMETRYPrzeznaczenieParametry jakościowe płynów i
olejów dla prawidłowego
funkcjonowania samochoduMateriał y eksploatacyjne
oryginalneOkres wymiany
Oleje do silników
benzynowychOlej całkowicie syntetyczny o
lepkości SAE 5W-40 ACEA C3.
Kwalifikacja FIAT 9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Zgodnie z Wykazem
czynności przeglądów
okresowych
Oleje smarujące do
silników na olej
napędowyOlej całkowicie syntetyczny o
lepkości SAE 5W-30.
Kwalifikacja FIAT 9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Zgodnie z Wykazem
czynności przeglądów
okresowychW przypadku silników diesla, w razie awarii i przy braku dostępności produktów oryginalnych, akceptowane są
oleje o osiągach minimalnych ACEA C2. W tym przypadku nie są gwarantowane osiągi optymalne silnika i
zaleca się możliwie jak najszybszą ich wymianę na oleje zalecane przez ASO Lancia.
Użycie produktów o parametrach niższych niż ACEA C3 w przypadku silników benzynowych i ACEA C2 w
przypadku silników na olej napędowy, może spowodować uszkodzenia silnika z utratą gwarancji.
W przypadku wersji 0.9 Twin-Air 85KM użycie olejów o parametrach niższych niż ACEA C3 i o lepkości
SAE innej niż 5W-40 mogłoby spowodować uszkodzenie silnika nie objęte gwarancją.
258POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNESPIS
ALFABETYCZNY

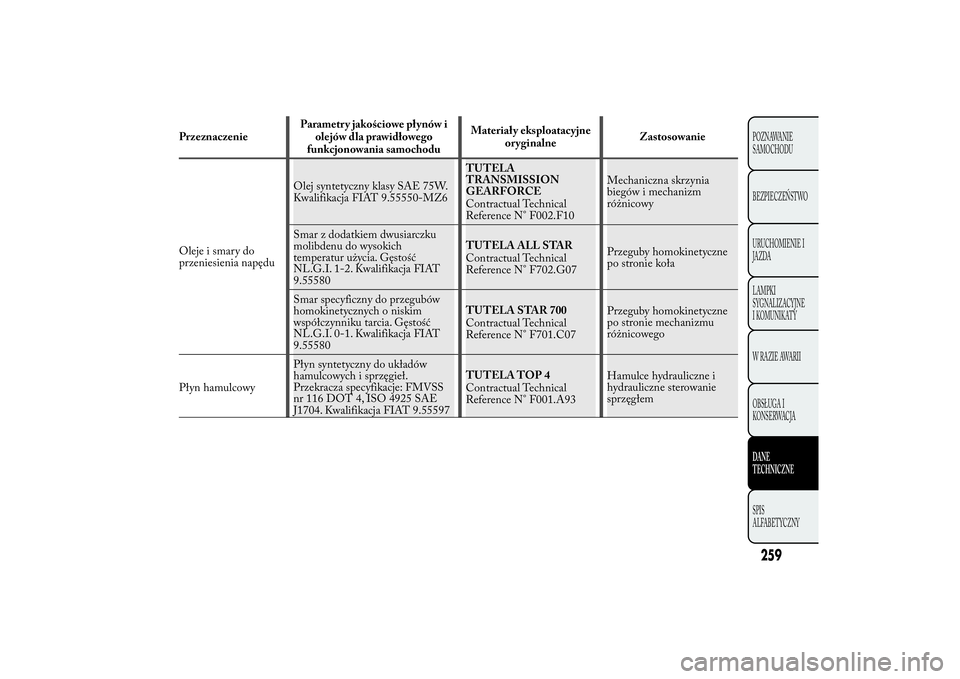

PrzeznaczenieParametry jakościowe płynów i
olejów dla prawidłowego
funkcjonowania samochoduMateriał y eksploatacyjne
oryginalneZastosowanie
Oleje i smary do
przeniesienia napęduOlej syntetyczny klasy SAE 75W.
Kwalifikacja FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechaniczna skrzynia
biegów i mechanizm
różnicowy
Smar z dodatkiem dwusiarczku
molibdenu do wysokich
temperatur użycia. Gęstość
NL.G.I. 1-2. Kwalifikacja FIAT
9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Przeguby homokinetyczne
po stronie koła
Smar specyficzny do przegubów
homokinetycznych o niskim
współczynniku tarcia. Gęstość
NL.G.I. 0-1. Kwalifikacja FIAT
9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Przeguby homokinetyczne
po stronie mechanizmu
różnicowego
Płyn hamulcowyPłyn syntetyczny do układów
hamulcowych i sprzęgieł.
Przekracza specyfikacje: FMVSS
nr 116 DOT 4, ISO 4925 SAE
J1704. Kwalifikacja FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hamulce hydrauliczne i
hydrauliczne sterowanie
sprzęgłem
259POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNY

PrzeznaczenieParametry jakościowe płynów i
olejów dla prawidłowego
funkcjonowania samochoduMateriał y eksploatacyjne
oryginalneZastosowanie

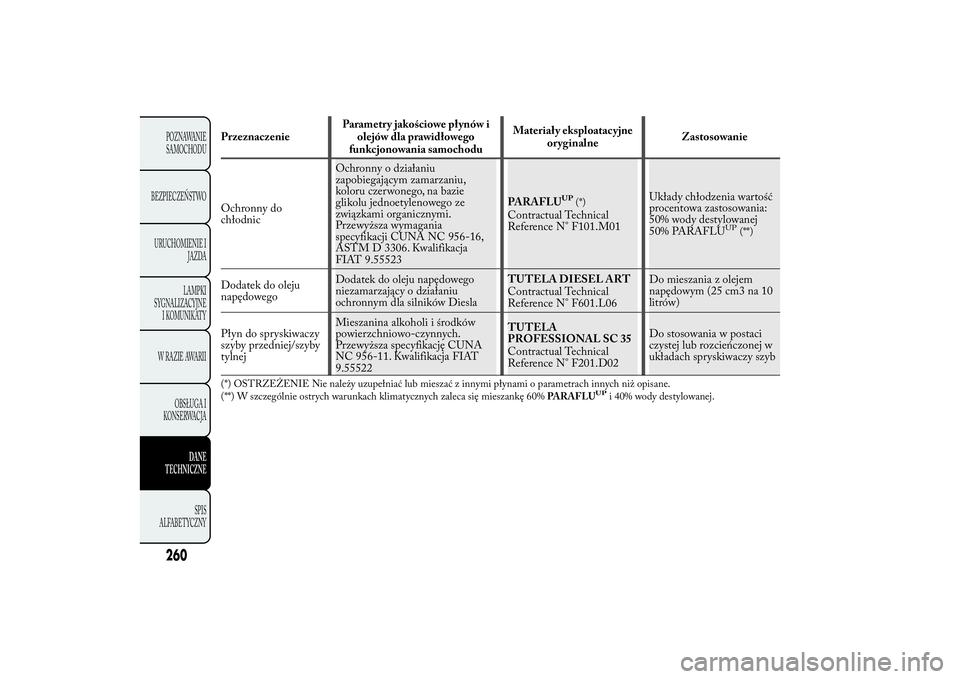

Ochronny do
chłodnicOchronny o działaniu
zapobiegającym zamarzaniu,
koloru czerwonego, na bazie
glikolu jednoetylenowego ze
związkami organicznymi.
Przewyższa wymagania
specyfikacji CUNA NC 956-16,
ASTM D 3306. Kwalifikacja
FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Układy chłodzenia wartość
procentowa zastosowania:
50% wody destylowanej
50% PARAFLU
UP
(**)
Dodatek do oleju
napędowegoDodatek do oleju napędowego
niezamarzający o działaniu
ochronnym dla silników DieslaTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Do mieszania z olejem
napędowym (25 cm3 na 10
litrów)
Płyn do spryskiwaczy
szyby przedniej/szyby
tylnejMieszanina alkoholi i środków
powierzchniowo-czynnych.
Przewyższa specyfikację CUNA
NC 956-11. Kwalifikacja FIAT
9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Do stosowania w postaci
czystej lub rozcieńczonej w
układach spryskiwaczy szyb(*) OSTRZEŻENIE Nie należy uzupełniać lub mieszać z innymi płynami o parametrach innych niż opisane.
(**) W szczególnie ostrych warunkach klimatycznych zaleca się mieszankę 60%PARAFLU
UP
i 40% wody destylowanej.
260POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNESPIS
ALFABETYCZNY

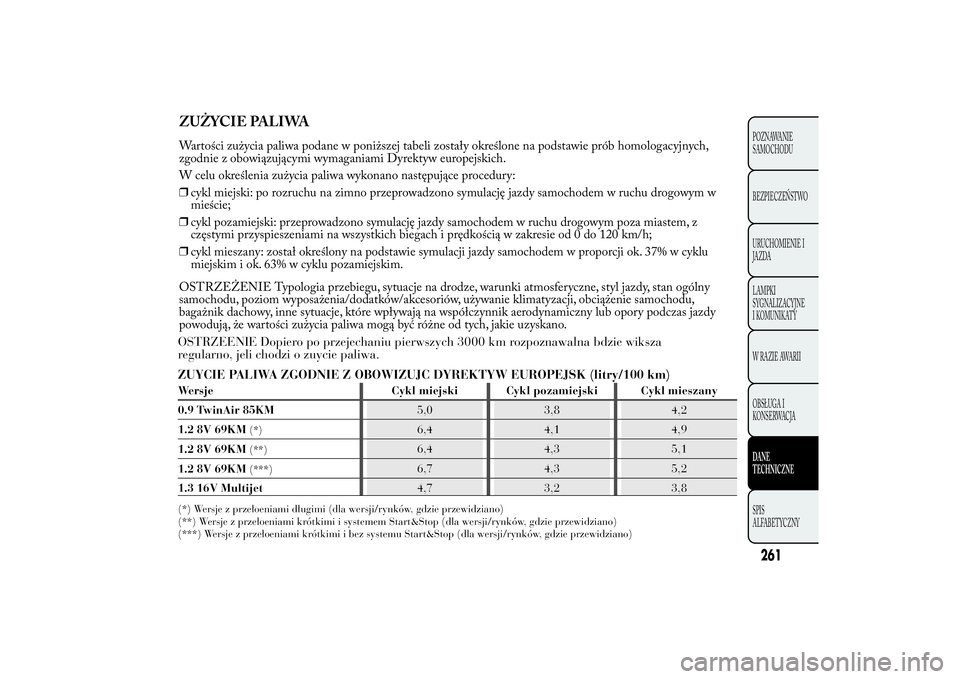

ZUŻYCIE PALIWAWartości zużycia paliwa podane w poniższej tabeli zostały określone na podstawie prób homologacyjnych,
zgodnie z obowiązującymi wymaganiami Dyrektyw europejskich.
W celu określenia zużycia paliwa wykonano następujące procedury:
❒cykl miejski: po rozruchu na zimno przeprowadzono symulację jazdy samochodem w ruchu drogowym w
mieście;
❒cykl pozamiejski: przeprowadzono symulację jazdy samochodem w ruchu drogowym poza miastem, z
częstymi przyspieszeniami na wszystkich biegach i prędkością w zakresie od 0 do 120 km/h;
❒cykl mieszany: został określony na podstawie symulacji jazdy samochodem w proporcji ok. 37% w cyklu
miejskim i ok. 63% w cyklu pozamiejskim.
OSTRZEŻENIE Typologia przebiegu, sytuacje na drodze, warunki atmosferyczne, styl jazdy, stan ogólny
samochodu, poziom wyposażenia/dodatków/akcesoriów, używanie klimatyzacji, obciążenie samochodu,
bagażnik dachowy, inne sytuacje, które wpływają na współczynnik aerodynamiczny lub opory podczas jazdy
powodują, że wartości zużycia paliwa mogą być różne od tych, jakie uzyskano.
261POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNY
ZUYCIE PALIWA ZGODNIE Z OBOWIZUJC DYREKTYW EUROPEJSK (litry/100 km)Wersje Cykl miejski Cykl pozamiejski Cykl mieszany
0.9 TwinAir 85KM5,0 3,8 4,2
1.2 8V 69KM
(*)
6,4 4,1 4,9
1.2 8V 69KM
(**)
6,4 4,3 5,1
1.2 8V 69KM
(***)
6,7 4,3 5,2
1.3 16V Multijet4,7 3,2 3,8
(*) Wersje z przełoeniami długimi (dla wersji/rynków, gdzie przewidziano)
(**) Wersje z przełoeniami krótkimi i systemem Start&Stop (dla wersji/rynków, gdzie przewidziano)
(***) Wersje z przełoeniami krótkimi i bez systemu Start&Stop (dla wersji/rynków, gdzie przewidziano)OSTRZEENIE Dopiero po przejechaniu pierwszych 3000 km rozpoznawalna bdzie wiksza
regularno, jeli chodzi o zuycie paliwa.

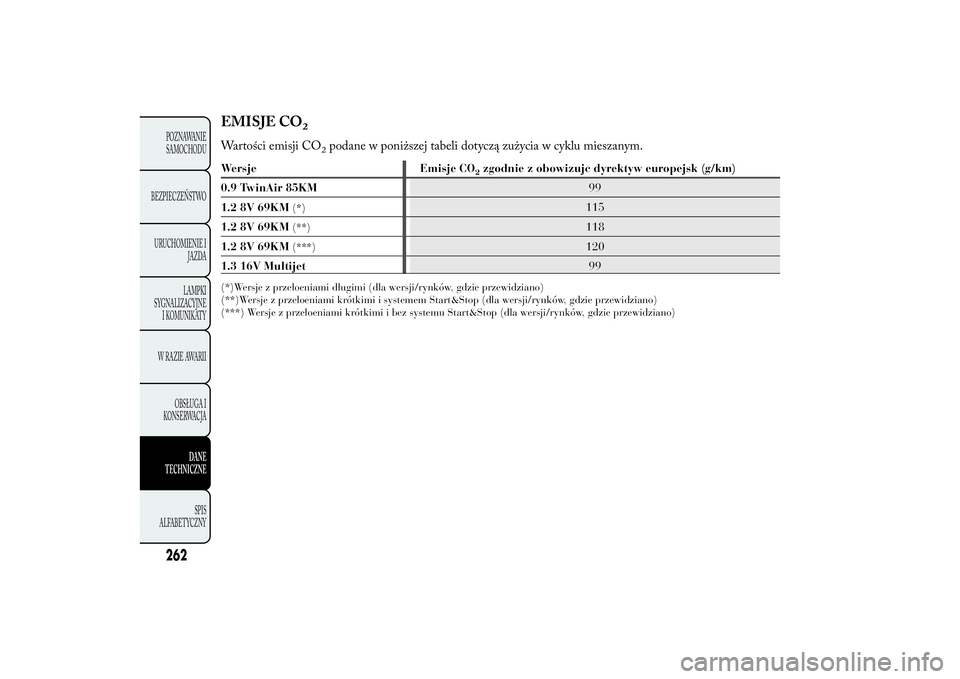

EMISJE CO
2
Wartości emisji CO
2podane w poniższej tabeli dotyczą zużycia w cyklu mieszanym.
262POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNESPIS
ALFABETYCZNY
Wersje Emisje CO
2zgodnie z obowizujc dyrektyw europejsk (g/km)
0.9 TwinAir 85KM99
1.2 8V 69KM
(*)
115
1.2 8V 69KM
(**)
118
1.2 8V 69KM
(***)
120
1.3 16V Multijet99
(*)Wersje z przełoeniami długimi (dla wersji/rynków, gdzie przewidziano)
(**)Wersje z przełoeniami krótkimi i systemem Start&Stop (dla wersji/rynków, gdzie przewidziano)
(***) Wersje z przełoeniami krótkimi i bez systemu Start&Stop (dla wersji/rynków, gdzie przewidziano)

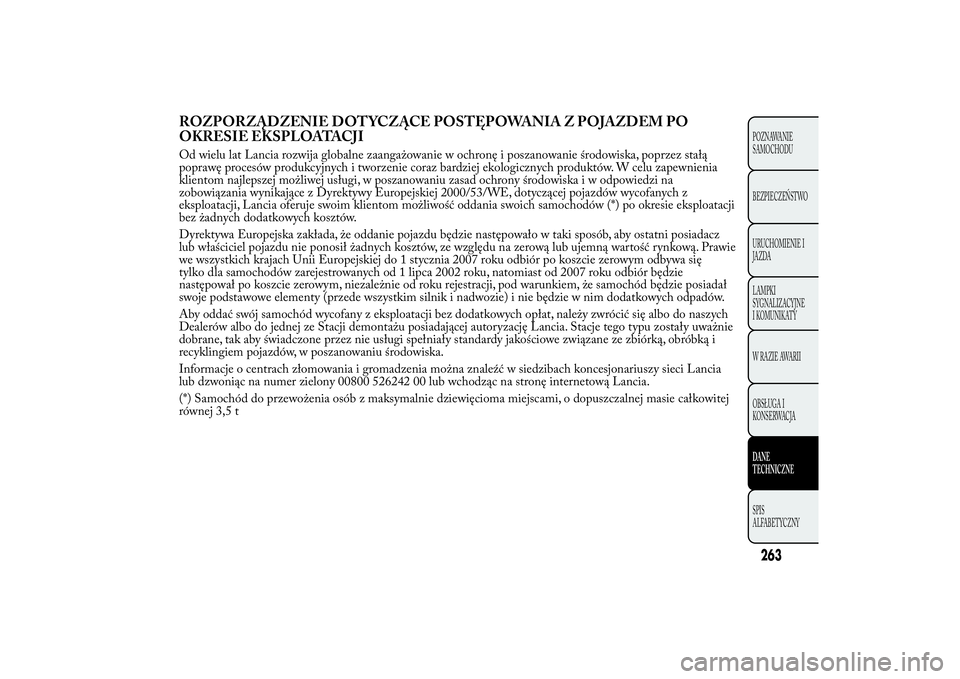

ROZPORZĄDZENIE DOT YCZĄCE POSTĘPOWANIA Z POJAZDEM PO
OKRESIE EKSPLOATACJIOd wielu lat Lancia rozwija globalne zaangażowanie w ochronę i poszanowanie środowiska, poprzez stałą
poprawę procesów produkcyjnych i tworzenie coraz bardziej ekologicznych produktów. W celu zapewnienia
klientom najlepszej możliwej usługi, w poszanowaniu zasad ochrony środowiska i w odpowiedzi na
zobowiązania wynikające z Dyrektywy Europejskiej 2000/53/WE, dotyczącej pojazdów wycofanych z
eksploatacji, Lancia oferuje swoim klientom możliwość oddania swoich samochodów (*) po okresie eksploatacji
bez żadnych dodatkowych kosztów.
Dyrektywa Europejska zakłada, że oddanie pojazdu będzie następowało w taki sposób, aby ostatni posiadacz
lub właściciel pojazdu nie ponosił żadnych kosztów, ze względu na zerową lub ujemną wartość rynkową. Prawie
we wszystkich krajach Unii Europejskiej do 1 stycznia 2007 roku odbiór po koszcie zerowym odbywa się
tylko dla samochodów zarejestrowanych od 1 lipca 2002 roku, natomiast od 2007 roku odbiór będzie
następował po koszcie zerowym, niezależnie od roku rejestracji, pod warunkiem, że samochód będzie posiadał
swoje podstawowe elementy (przede wszystkim silnik i nadwozie) i nie będzie w nim dodatkowych odpadów.
Aby oddać swój samochód wycofany z eksploatacji bez dodatkowych opłat, należy zwrócić się albo do naszych
Dealerów albo do jednej ze Stacji demontażu posiadającej autoryzację Lancia. Stacje tego typu zostały uważnie
dobrane, tak aby świadczone przez nie usługi spełniały standardy jakościowe związane ze zbiórką, obróbką i
recyklingiem pojazdów, w poszanowaniu środowiska.
Informacje o centrach złomowania i gromadzenia można znaleźć w siedzibach koncesjonariuszy sieci Lancia
lub dzwoniąc na numer zielony 00800 526242 00 lub wchodząc na stronę internetową Lancia.
(*) Samochód do przewożenia osób z maksymalnie dziewięcioma miejscami, o dopuszczalnej masie całkowitej
równej 3,5 t
263POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNY

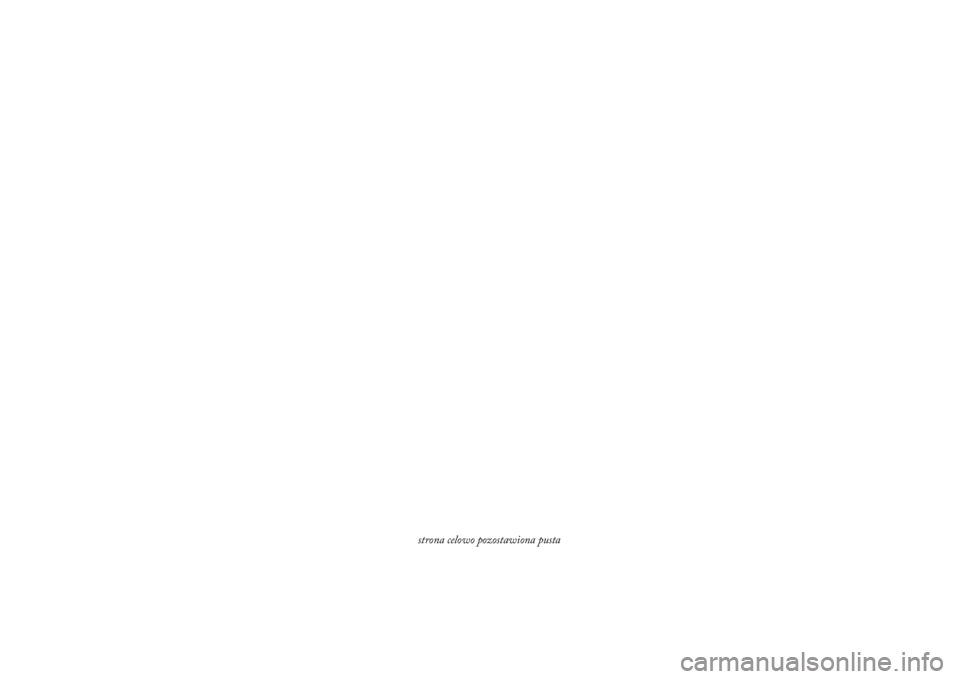

strona celowo pozostawiona pusta

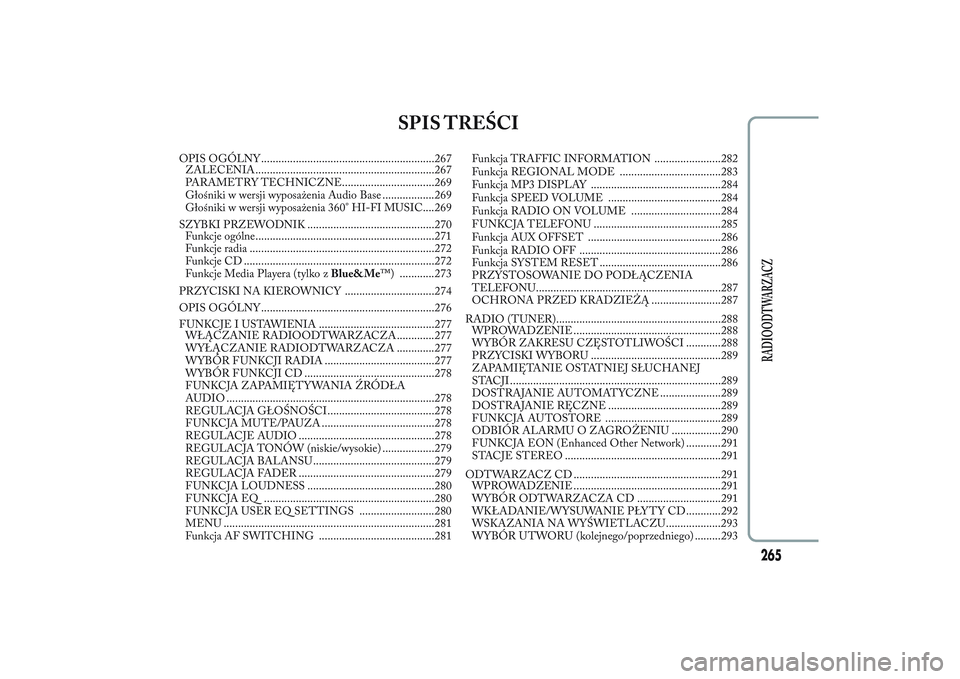

SPIS TREŚCI
OPIS OGÓLNY............................................................267
ZALECENIA..............................................................267
PARAMETRY TECHNICZNE................................269
Głośniki w wersji wyposażenia Audio Base ..................269
Głośniki w wersji wyposażenia 360° HI-FI MUSIC....269
SZYBKI PRZEWODNIK ............................................270
Funkcje ogólne..............................................................271
Funkcje radia ................................................................272
Funkcje CD ..................................................................272
Funkcje Media Playera (tylko zBlue&Me™) ............273
PRZYCISKI NA KIEROWNICY ...............................274
OPIS OGÓLNY............................................................276
F UNKCJE I USTAWIENIA ........................................277
WŁĄCZANIE RADIOODTWARZACZA .............277
WYŁĄCZANIE RADIODTWARZACZA .............277
WYBÓR F UNKCJI RADIA ......................................277
WYBÓR F UNKCJI CD .............................................278
F UNKCJA ZAPAMIĘTYWANIA ŹRÓDŁA
AUDIO ........................................................................278
REGULACJA GŁOŚNOŚCI.....................................278
F UNKCJA MUTE/PAUZA .......................................278
REGULACJE AUDIO ...............................................278
REGULACJA TONÓW (niskie/wysokie) ..................279
REGULACJA BALANSU..........................................279
REGULACJA FADER ...............................................279
F UNKCJA LOUDNESS ............................................280
F UNKCJA EQ ...........................................................280
F UNKCJA USER EQ SETTINGS ..........................280
MENU .........................................................................281
Funkcja AF SWITCHING ........................................281Funkcja TRAFFIC INFORMATION .......................282
Funkcja REGIONAL MODE ...................................283
Funkcja MP3 DISPLAY .............................................284
Funkcja SPEED VOLUME .......................................284
Funkcja RADIO ON VOLUME ...............................284
F UNKCJA TELEFONU ............................................285
Funkcja AUX OFFSET ..............................................286
Funkcja RADIO OFF .................................................286
Funkcja SYSTEM RESET ..........................................286
PRZYSTOSOWANIE DO PODŁĄCZENIA
TELEFONU................................................................287
OCHRONA PRZED KRADZIEŻĄ ........................287
RADIO (TUNER).........................................................288
WPROWADZENIE ...................................................288
WYBÓR ZAKRESU CZĘSTOTLIWOŚCI ............288
PRZYCISKI WYBORU .............................................289
ZAPAMIĘTANIE OSTATNIEJ SŁUCHANEJ
STACJI .........................................................................289
DOSTRAJANIE AUTOMATYCZNE .....................289
DOSTRAJANIE RĘCZNE .......................................289
F UNKCJA AUTOSTORE ........................................289
ODBIÓR ALARMU O ZAGROŻENIU .................290
F UNKCJA EON (Enhanced Other Network) ............291
STACJE STEREO ......................................................291
ODTWARZACZ CD ...................................................291
WPROWADZENIE ...................................................291
WYBÓR ODTWARZACZA CD .............................291
WKŁADANIE/WYSUWANIE PŁYTY CD ............292
WSKAZANIA NA WYŚWIETLACZU...................293
WYBÓR UTWORU (kolejnego/poprzedniego) .........293
265

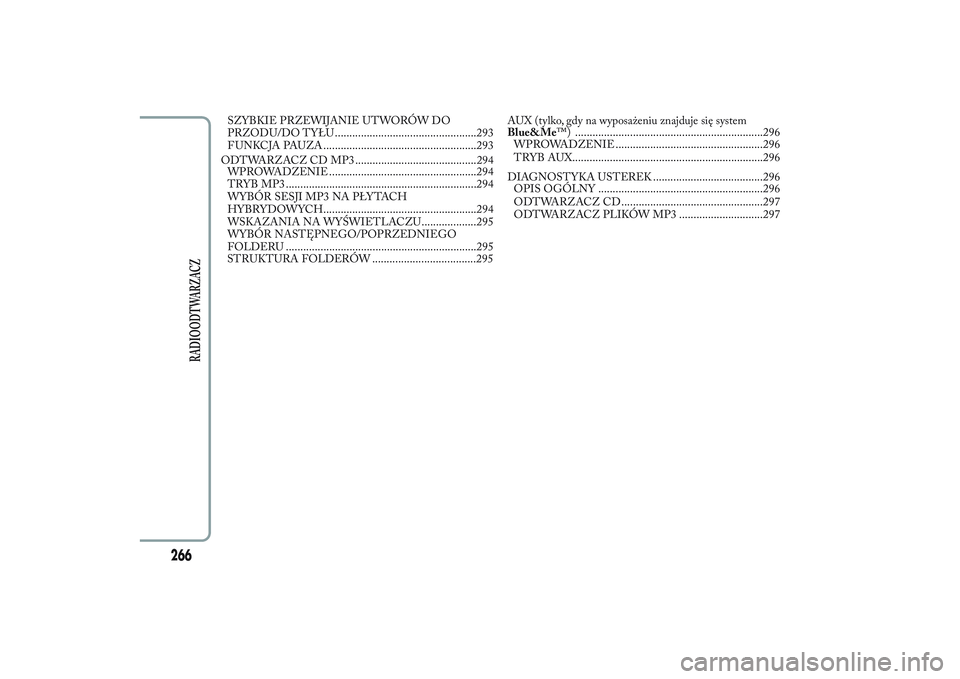

RADIOODTWARZACZ

SZYBKIE PRZEWIJANIE UTWORÓW DO
PRZODU/DO TYŁU .................................................293
F UNKCJA PAUZA .....................................................293
ODTWARZACZ CD MP3 ..........................................294
WPROWADZENIE ...................................................294
TRYB MP3 ..................................................................294
WYBÓR SESJI MP3 NA PŁYTACH
HYBRYDOWYCH.....................................................294
WSKAZANIA NA WYŚWIETLACZU...................295
WYBÓR NASTĘPNEGO/POPRZEDNIEGO
FOLDERU ..................................................................295
STRUKTURA FOLDERÓW ....................................295AUX (tylko, gdy na wyposażeniu znajduje się system
Blue&Me™) .................................................................296
WPROWADZENIE ...................................................296
TRYB AUX..................................................................296
DIAGNOSTYKA USTEREK ......................................296
OPIS OGÓLNY .........................................................296
ODTWARZACZ CD .................................................297
ODTWARZACZ PLIKÓW MP3 .............................297
266
RADIOODTWARZACZ
