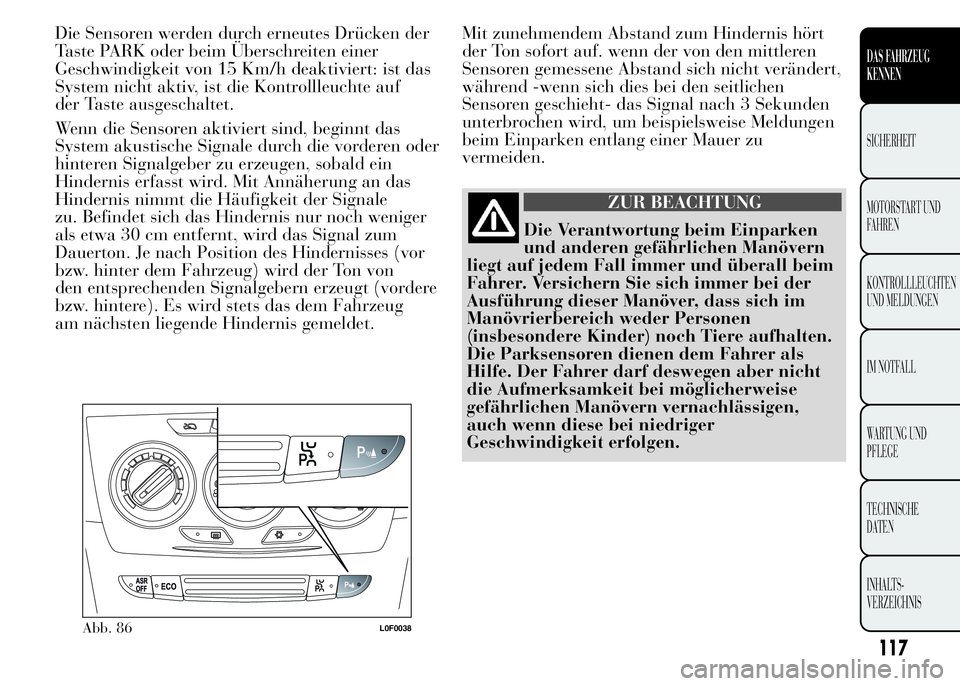

Die Sensoren werden durch erneutes Drücken der
Taste PARK oder beim Überschreiten einer
Geschwindigkeit von 15 Km/h deaktiviert: ist das
System nicht aktiv, ist die Kontrollleuchte auf
der Taste ausgeschaltet.
Wenn die Sensoren aktiviert sind, beginnt das
System akustische Signale durch die vorderen oder
hinteren Signalgeber zu erzeugen, sobald ein
Hindernis erfasst wird. Mit Annäherung an das
Hindernis nimmt die Häufigkeit der Signale
zu. Befindet sich das Hindernis nur noch weniger
als etwa 30 cm entfernt, wird das Signal zum
Dauerton. Je nach Position des Hindernisses (vor
bzw. hinter dem Fahrzeug) wird der Ton von
den entsprechenden Signalgebern erzeugt (vordere
bzw. hintere). Es wird stets das dem Fahrzeug
am nächsten liegende Hindernis gemeldet.Mit zunehmendem Abstand zum Hindernis hört
der Ton sofort auf. wenn der von den mittleren
Sensoren gemessene Abstand sich nicht verändert,
während -wenn sich dies bei den seitlichen
Sensoren geschieht- das Signal nach 3 Sekunden
unterbrochen wird, um beispielsweise Meldungen
beim Einparken entlang einer Mauer zu
vermeiden.
ZUR BEACHTUNG
Die Verantwortung beim Einparken
und anderen gefährlichen Manövern
liegt auf jedem Fall immer und überall beim
Fahrer. Versichern Sie sich immer bei der
Ausführung dieser Manöver, dass sich im
Manövrierbereich weder Personen
(insbesondere Kinder) noch Tiere aufhalten.
Die Parksensoren dienen dem Fahrer als
Hilfe. Der Fahrer darf deswegen aber nicht
die Aufmerksamkeit bei möglicherweise
gefährlichen Manövern vernachlässigen,
auch wenn diese bei niedriger
Geschwindigkeit erfolgen.
Abb. 86L0F0038
117
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

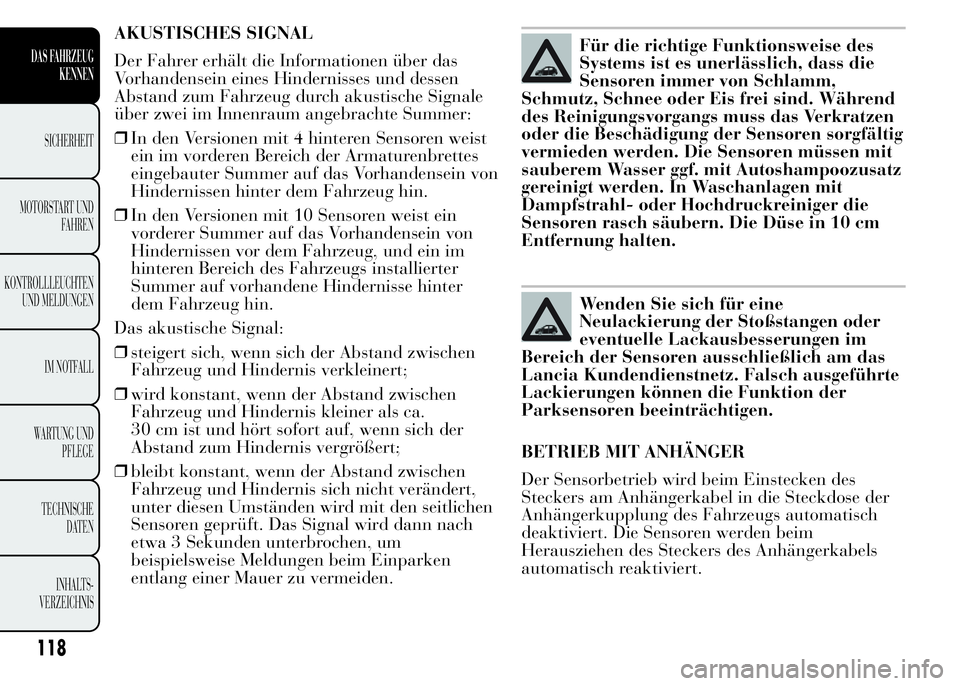

AKUSTISCHES SIGNAL
Der Fahrer erhält die Informationen über das
Vorhandensein eines Hindernisses und dessen
Abstand zum Fahrzeug durch akustische Signale
über zwei im Innenraum angebrachte Summer:
❒In den Versionen mit 4 hinteren Sensoren weist
ein im vorderen Bereich der Armaturenbrettes
eingebauter Summer auf das Vorhandensein von
Hindernissen hinter dem Fahrzeug hin.
❒In den Versionen mit 10 Sensoren weist ein
vorderer Summer auf das Vorhandensein von
Hindernissen vor dem Fahrzeug, und ein im
hinteren Bereich des Fahrzeugs installierter
Summer auf vorhandene Hindernisse hinter
dem Fahrzeug hin.
Das akustische Signal:
❒steigert sich, wenn sich der Abstand zwischen
Fahrzeug und Hindernis verkleinert;
❒wird konstant, wenn der Abstand zwischen
Fahrzeug und Hindernis kleiner als ca.
30 cm ist und hört sofort auf, wenn sich der
Abstand zum Hindernis vergrößert;
❒bleibt konstant, wenn der Abstand zwischen
Fahrzeug und Hindernis sich nicht verändert,
unter diesen Umständen wird mit den seitlichen
Sensoren geprüft. Das Signal wird dann nach
etwa 3 Sekunden unterbrochen, um
beispielsweise Meldungen beim Einparken
entlang einer Mauer zu vermeiden.Für die richtige Funktionsweise des
Systems ist es unerlässlich, dass die
Sensoren immer von Schlamm,
Schmutz, Schnee oder Eis frei sind. Während
des Reinigungsvorgangs muss das Verkratzen
oder die Beschädigung der Sensoren sorgfältig
vermieden werden. Die Sensoren müssen mit
sauberem Wasser ggf. mit Autoshampoozusatz
gereinigt werden. In Waschanlagen mit
Dampfstrahl- oder Hochdruckreiniger die
Sensoren rasch säubern. Die Düse in 10 cm
Entfernung halten.
Wenden Sie sich für eine
Neulackierung der Stoßstangen oder
eventuelle Lackausbesserungen im
Bereich der Sensoren ausschließlich am das
Lancia Kundendienstnetz. Falsch ausgeführte
Lackierungen können die Funktion der
Parksensoren beeinträchtigen.
BETRIEB MIT ANHÄNGER
Der Sensorbetrieb wird beim Einstecken des
Steckers am Anhängerkabel in die Steckdose der
Anhängerkupplung des Fahrzeugs automatisch
deaktiviert. Die Sensoren werden beim
Herausziehen des Steckers des Anhängerkabels
automatisch reaktiviert.
118
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

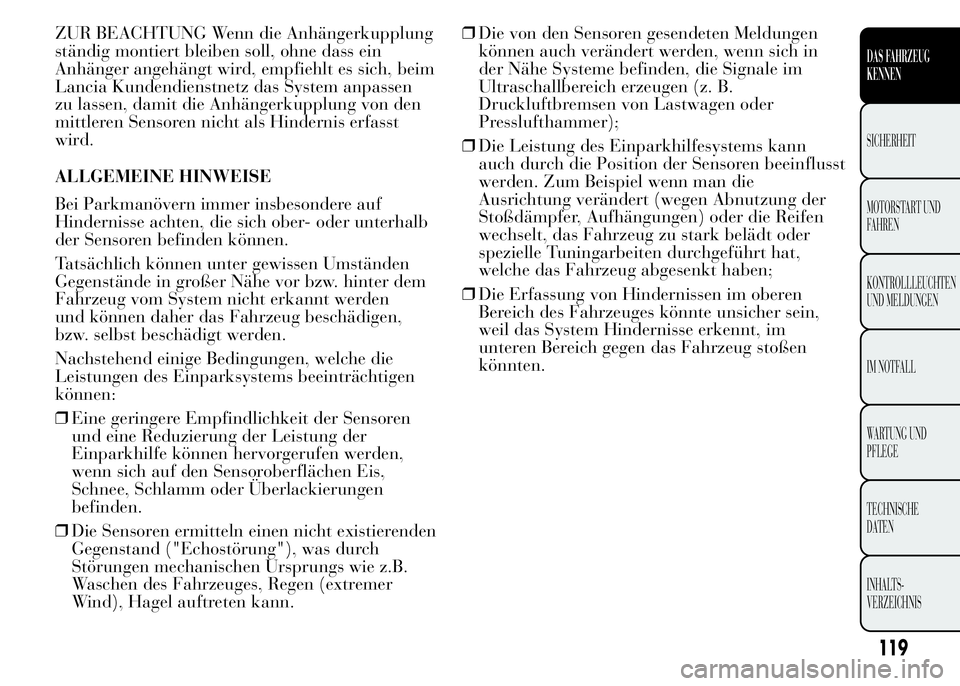

ZUR BEACHTUNG Wenn die Anhängerkupplung
ständig montiert bleiben soll, ohne dass ein
Anhänger angehängt wird, empfiehlt es sich, beim
Lancia Kundendienstnetz das System anpassen
zu lassen, damit die Anhängerkupplung von den
mittleren Sensoren nicht als Hindernis erfasst
wird.
ALLGEMEINE HINWEISE
Bei Parkmanövern immer insbesondere auf
Hindernisse achten, die sich ober- oder unterhalb
der Sensoren befinden können.
Tatsächlich können unter gewissen Umständen
Gegenstände in großer Nähe vor bzw. hinter dem
Fahrzeug vom System nicht erkannt werden
und können daher das Fahrzeug beschädigen,
bzw. selbst beschädigt werden.
Nachstehend einige Bedingungen, welche die
Leistungen des Einparksystems beeinträchtigen
können:
❒Eine geringere Empfindlichkeit der Sensoren
und eine Reduzierung der Leistung der
Einparkhilfe können hervorgerufen werden,
wenn sich auf den Sensoroberflächen Eis,
Schnee, Schlamm oder Überlackierungen
befinden.
❒Die Sensoren ermitteln einen nicht existierenden
Gegenstand ("Echostörung"), was durch
Störungen mechanischen Ursprungs wie z.B.
Waschen des Fahrzeuges, Regen (extremer
Wind), Hagel auftreten kann.❒Die von den Sensoren gesendeten Meldungen
können auch verändert werden, wenn sich in
der Nähe Systeme befinden, die Signale im
Ultraschallbereich erzeugen (z. B.
Druckluftbremsen von Lastwagen oder
Presslufthammer);
❒Die Leistung des Einparkhilfesystems kann
auch durch die Position der Sensoren beeinflusst
werden. Zum Beispiel wenn man die
Ausrichtung verändert (wegen Abnutzung der
Stoßdämpfer, Aufhängungen) oder die Reifen
wechselt, das Fahrzeug zu stark belädt oder
spezielle Tuningarbeiten durchgeführt hat,
welche das Fahrzeug abgesenkt haben;
❒Die Erfassung von Hindernissen im oberen
Bereich des Fahrzeuges könnte unsicher sein,
weil das System Hindernisse erkennt, im
unteren Bereich gegen das Fahrzeug stoßen
könnten.
119
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

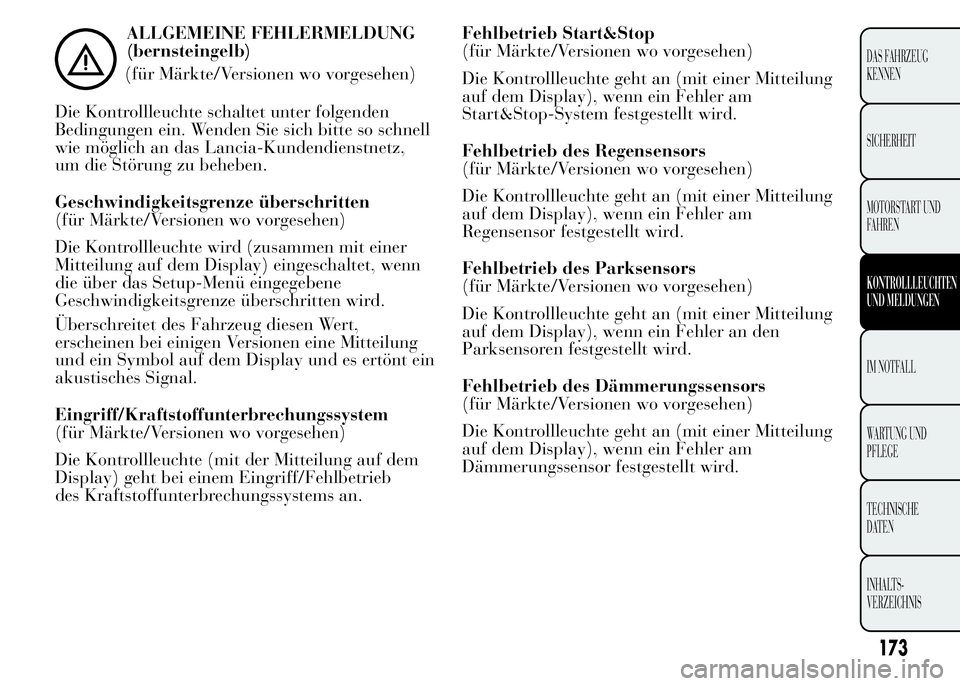

ALLGEMEINE FEHLERMELDUNG
(bernsteingelb)
(für Märkte/Versionen wo vorgesehen)
Die Kontrollleuchte schaltet unter folgenden
Bedingungen ein. Wenden Sie sich bitte so schnell
wie möglich an das Lancia-Kundendienstnetz,
um die Störung zu beheben.
Geschwindigkeitsgrenze überschritten
(für Märkte/Versionen wo vorgesehen)
Die Kontrollleuchte wird (zusammen mit einer
Mitteilung auf dem Display) eingeschaltet, wenn
die über das Setup-Menü eingegebene
Geschwindigkeitsgrenze überschritten wird.
Überschreitet des Fahrzeug diesen Wert,
erscheinen bei einigen Versionen eine Mitteilung
und ein Symbol auf dem Display und es ertönt ein
akustisches Signal.
Eingriff/Kraftstoffunterbrechungssystem
(für Märkte/Versionen wo vorgesehen)
Die Kontrollleuchte (mit der Mitteilung auf dem
Display) geht bei einem Eingriff/Fehlbetrieb
des Kraftstoffunterbrechungssystems an.Fehlbetrieb Start&Stop
(für Märkte/Versionen wo vorgesehen)
Die Kontrollleuchte geht an (mit einer Mitteilung
auf dem Display), wenn ein Fehler am
Start&Stop-System festgestellt wird.
Fehlbetrieb des Regensensors
(für Märkte/Versionen wo vorgesehen)
Die Kontrollleuchte geht an (mit einer Mitteilung
auf dem Display), wenn ein Fehler am
Regensensor festgestellt wird.
Fehlbetrieb des Parksensors
(für Märkte/Versionen wo vorgesehen)
Die Kontrollleuchte geht an (mit einer Mitteilung
auf dem Display), wenn ein Fehler an den
Parksensoren festgestellt wird.
Fehlbetrieb des Dämmerungssensors
(für Märkte/Versionen wo vorgesehen)
Die Kontrollleuchte geht an (mit einer Mitteilung
auf dem Display), wenn ein Fehler am
Dämmerungssensor festgestellt wird.
173
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

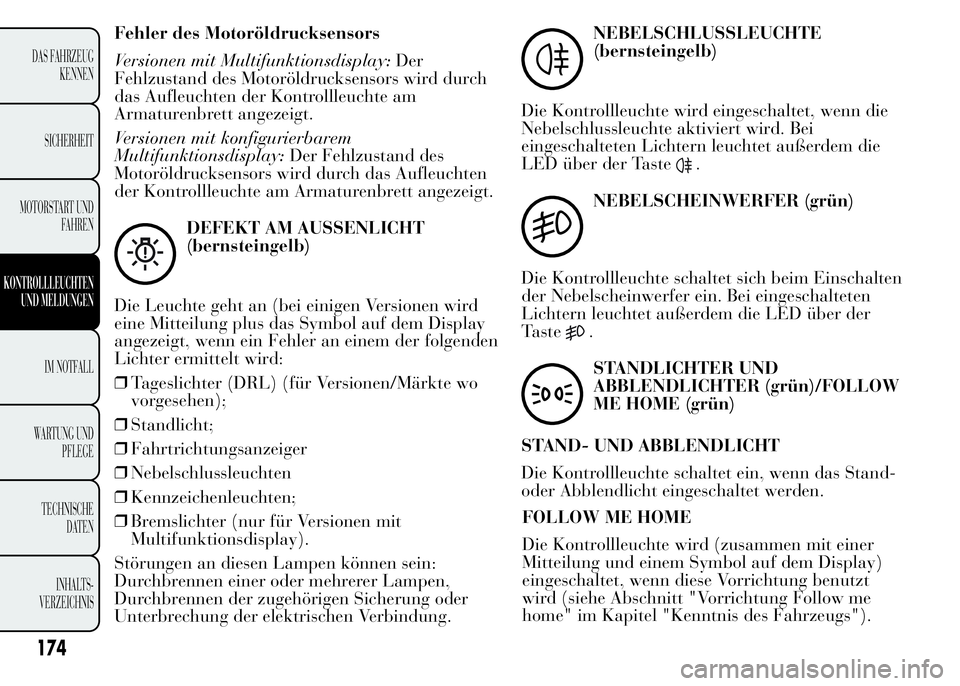

Fehler des Motoröldrucksensors
Versionen mit Multifunktionsdisplay:Der
Fehlzustand des Motoröldrucksensors wird durch
das Aufleuchten der Kontrollleuchte am
Armaturenbrett angezeigt.
Versionen mit konfigurierbarem
Multifunktionsdisplay:Der Fehlzustand des
Motoröldrucksensors wird durch das Aufleuchten
der Kontrollleuchte am Armaturenbrett angezeigt.
DEFEKT AM AUSSENLICHT
(bernsteingelb)
Die Leuchte geht an (bei einigen Versionen wird
eine Mitteilung plus das Symbol auf dem Display
angezeigt, wenn ein Fehler an einem der folgenden
Lichter ermittelt wird:
❒Tageslichter (DRL) (für Versionen/Märkte wo
vorgesehen);
❒Standlicht;
❒Fahrtrichtungsanzeiger
❒Nebelschlussleuchten
❒Kennzeichenleuchten;
❒Bremslichter (nur für Versionen mit
Multifunktionsdisplay).
Störungen an diesen Lampen können sein:
Durchbrennen einer oder mehrerer Lampen,
Durchbrennen der zugehörigen Sicherung oder
Unterbrechung der elektrischen Verbindung.
NEBELSCHLUSSLEUCHTE
(bernsteingelb)
Die Kontrollleuchte wird eingeschaltet, wenn die
Nebelschlussleuchte aktiviert wird. Bei
eingeschalteten Lichtern leuchtet außerdem die
LED über der Taste
.
NEBELSCHEINWERFER (grün)
Die Kontrollleuchte schaltet sich beim Einschalten
der Nebelscheinwerfer ein. Bei eingeschalteten
Lichtern leuchtet außerdem die LED über der
Taste
.
STANDLICHTER UND
ABBLENDLICHTER (grün)/FOLLOW
ME HOME (grün)
STAND- UND ABBLENDLICHT
Die Kontrollleuchte schaltet ein, wenn das Stand-
oder Abblendlicht eingeschaltet werden.
174
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

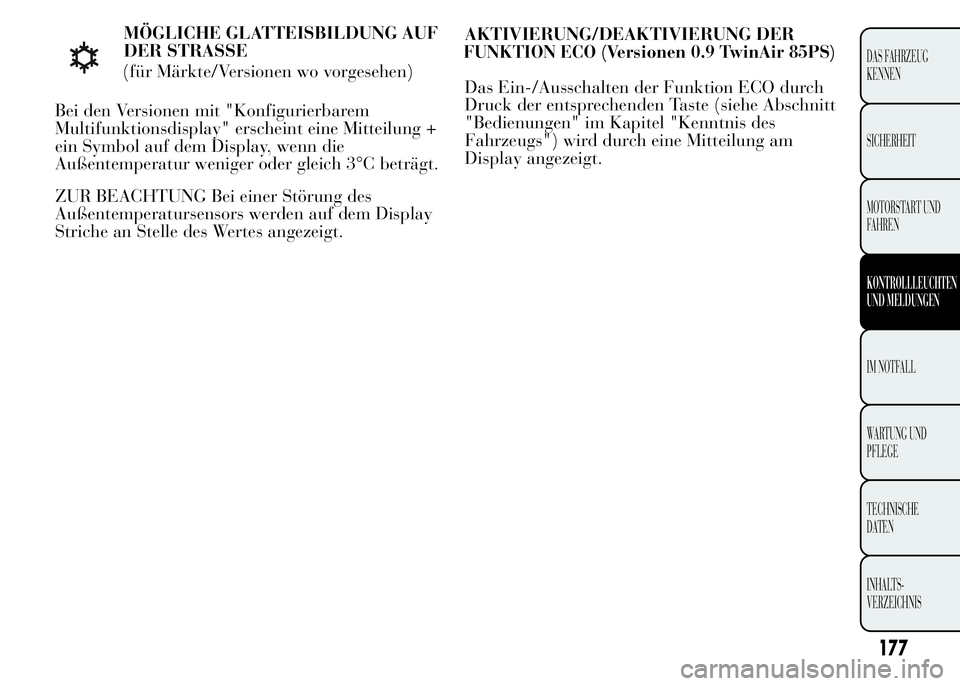

FOLLOW ME HOME
Die Kontrollleuchte wird (zusammen mit einer
Mitteilung und einem Symbol auf dem Display)
eingeschaltet, wenn diese Vorrichtung benutzt
wird (siehe Abschnitt "Vorrichtung Follow me
home" im Kapitel "Kenntnis des Fahrzeugs").

MÖGLICHE GLATTEISBILDUNG AUF
DER STRASSE
(für Märkte/Versionen wo vorgesehen)
Bei den Versionen mit "Konfigurierbarem
Multifunktionsdisplay" erscheint eine Mitteilung +
ein Symbol auf dem Display, wenn die
Außentemperatur weniger oder gleich 3°C beträgt.
ZUR BEACHTUNG Bei einer Störung des
Außentemperatursensors werden auf dem Display
Striche an Stelle des Wertes angezeigt.AKTIVIERUNG/DEAKTIVIERUNG DER
FUNKTION ECO (Versionen 0.9TwinAir 85PS)
Das Ein-/Ausschalten der Funktion ECO durch
Druck der entsprechenden Taste (siehe Abschnitt
"Bedienungen" im Kapitel "Kenntnis des
Fahrzeugs") wird durch eine Mitteilung am
Display angezeigt.
177
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

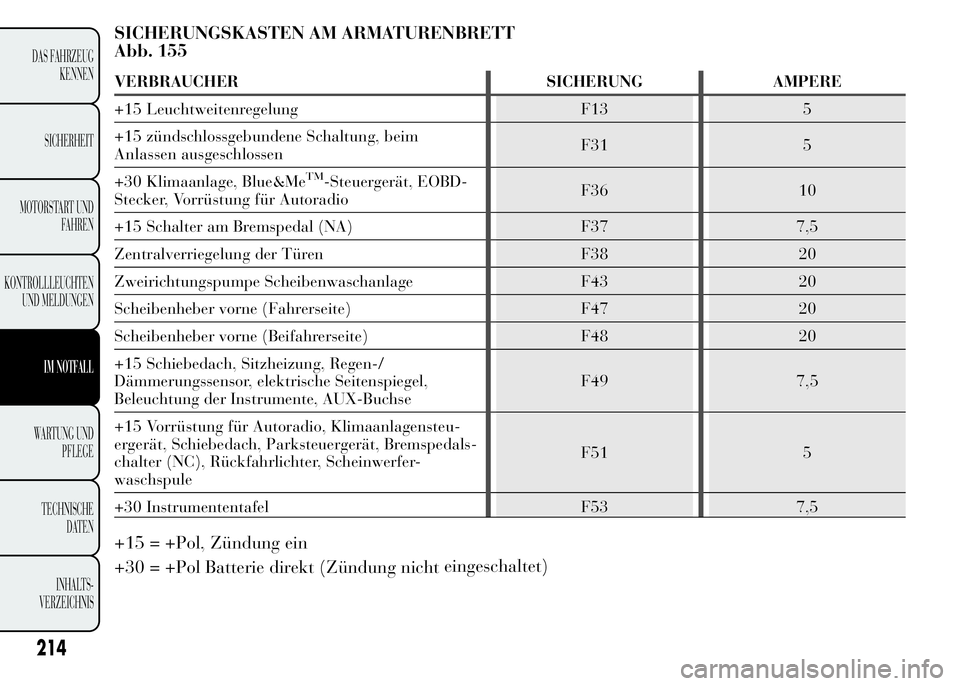

SICHERUNGSKASTEN AM ARMATURENBRETT
Abb. 155
VERBRAUCHER SICHERUNG AMPERE
+15 Leuchtweitenregelung F13 5
+15 zündschlossgebundene Schaltung, beim
F31 5
+30 Klimaanlage, Blue&Me
TM-Steuergerät, EOBD-
Stecker, Vorrüstung für AutoradioF36 10
+15 Schalter am Bremspedal (NA) F37 7,5
Zentralverriegelung der Türen F38 20
Zweirichtungspumpe Scheibenwaschanlage F43 20
Scheibenheber vorne (Fahrerseite) F47 20
Scheibenheber vorne (Beifahrerseite) F48 20
+15 Schiebedach, Sitzheizung, Regen-/
Dämmerungssensor, elektrische Seitenspiegel,
Beleuchtung der Instrumente, AUX-BuchseF49 7,5
+15 Vorrüstung für Autoradio, Klimaanlagensteu-
ergerät, Schiebedach, Parksteuergerät, Bremspedals-
chalter (NC), Rückfahrlichter, Scheinwerfer-
waschspuleF51 5
+30 Instrumententafel F53 7,5
+15 = +Pol, Zündung ein
+30 = +Pol Batterie direkt (Zündung nichteingeschaltet)
214
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Anlassenausgeschlossen

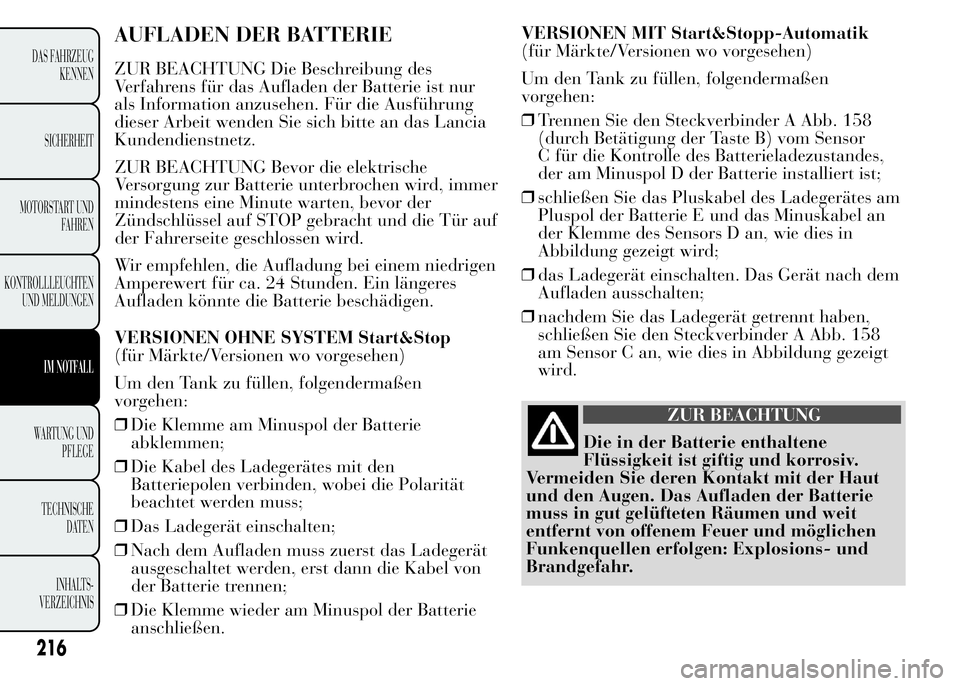

AUFLADEN DER BATTERIE
ZUR BEACHTUNG Die Beschreibung des
Verfahrens für das Aufladen der Batterie ist nur
als Information anzusehen. Für die Ausführung
dieser Arbeit wenden Sie sich bitte an das Lancia
Kundendienstnetz.
Wir empfehlen, die Aufladung bei einem niedrigen
Amperewert für ca. 24 Stunden. Ein längeres
Aufladen könnte die Batterie beschädigen.
VERSIONEN OHNE SYSTEM Start&Stop
(für Märkte/Versionen wo vorgesehen)
Um den Tank zu füllen, folgendermaßen
vorgehen:
❒Die Klemme am Minuspol der Batterie
abklemmen;
❒Die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die Polarität
beachtet werden muss;
❒Das Ladegerät einschalten;
❒Nach dem Aufladen muss zuerst das Ladegerät
ausgeschaltet werden, erst dann die Kabel von
der Batterie trennen;
❒Die Klemme wieder am Minuspol der Batterie
anschließen.VERSIONEN MIT Start&Stopp-Automatik
(für Märkte/Versionen wo vorgesehen)
Um den Tank zu füllen, folgendermaßen
vorgehen:
❒Trennen Sie den Steckverbinder A Abb. 158
(durch Betätigung der Taste B) vom Sensor
C für die Kontrolle des Batterieladezustandes,
der am Minuspol D der Batterie installiert ist;
❒schließen Sie das Pluskabel des Ladegerätes am
Pluspol der Batterie E und das Minuskabel an
der Klemme des Sensors D an, wie dies in
Abbildung gezeigt wird;
❒das Ladegerät einschalten. Das Gerät nach dem
Aufladen ausschalten;
❒nachdem Sie das Ladegerät getrennt haben,
schließen Sie den Steckverbinder A Abb. 158
am Sensor C an, wie dies in Abbildung gezeigt
wird.
ZUR BEACHTUNG
Die in der Batterie enthaltene
Flüssigkeit ist giftig und korrosiv.
Vermeiden Sie deren Kontakt mit der Haut
und den Augen. Das Aufladen der Batterie
muss in gut gelüfteten Räumen und weit
entfernt von offenem Feuer und möglichen
Funkenquellen erfolgen: Explosions- und
Brandgefahr.
216
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ZUR BEACHTUNG Bevor die elektrische
Versorgung zur Batterie unterbrochen wird, immer
mindestens eine Minute warten, bevor der
Zündschlüssel auf STOP gebracht und die Tür auf
der Fahrerseite geschlossen wird.

223
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

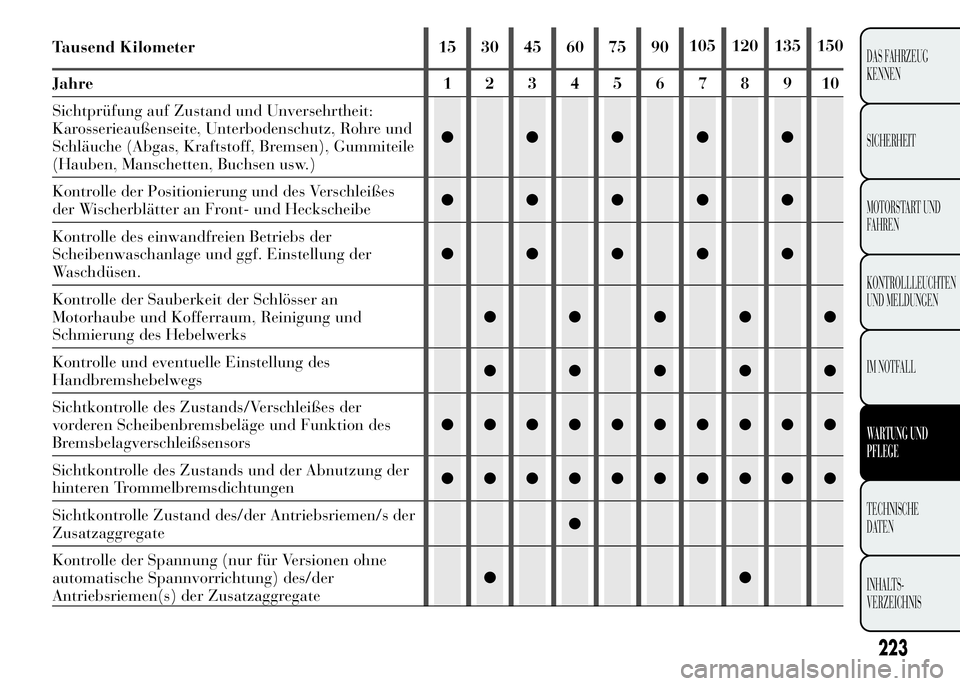

Tausend Kilometer 15 30 45 60 75 90105 120 135 150
Jahre12345678910
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)●●●●●
Kontrolle der Positionierung und des Verschleißes
der Wischerblätter an Front- und Heckscheibe●●●●●
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.●●●●●
Kontrolle der Sauberkeit der Schlösser an
Motorhaube und Kofferraum, Reinigung und
Schmierung des Hebelwerks●●●●●
Kontrolle und eventuelle Einstellung des
Handbremshebelwegs●●●●●
Sichtkontrolle des Zustands/Verschleißes der
vorderen Scheibenbremsbeläge und Funktion des
Bremsbelagverschleißsensors●●●●●●●●●●
Sichtkontrolle des Zustands und der Abnutzung der
hinteren Trommelbremsdichtungen●●●●●●●●●●
Sichtkontrolle Zustand des/der Antriebsriemen/s der
Zusatzaggregate●
Kontrolle der Spannung (nur für Versionen ohne
automatische Spannvorrichtung) des/der
Antriebsriemen(s) der Zusatzaggregate●●

226
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

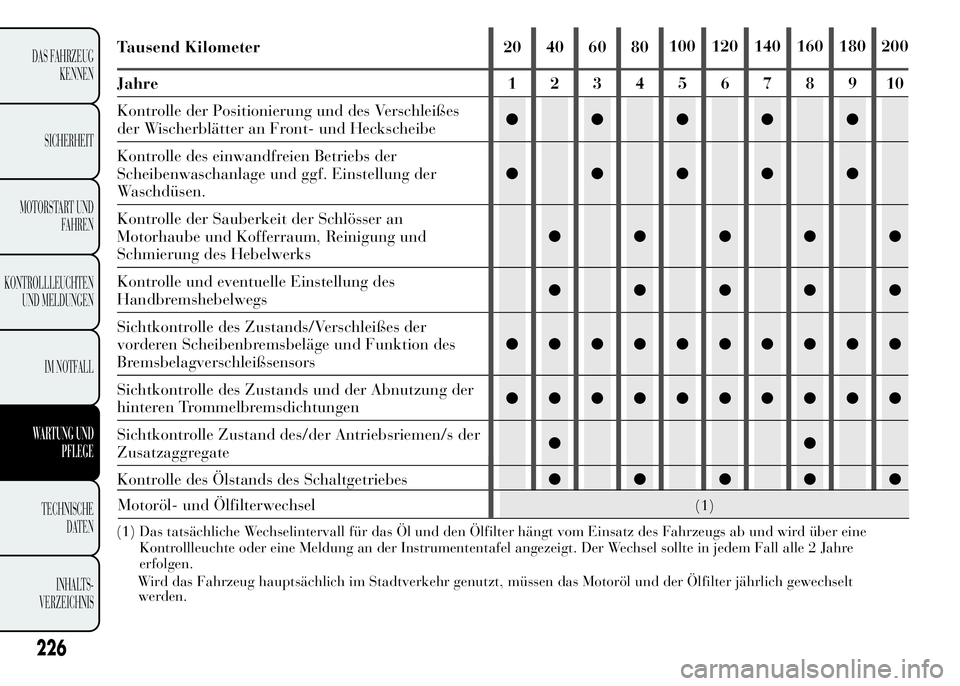

Tausend Kilometer 20 40 60 80100 120 140 160 180 200
Jahre12345678910
Kontrolle der Positionierung und des Verschleißes
der Wischerblätter an Front- und Heckscheibe●●●●●
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.●●●●●
Kontrolle der Sauberkeit der Schlösser an
Motorhaube und Kofferraum, Reinigung und
Schmierung des Hebelwerks●●●●●
Kontrolle und eventuelle Einstellung des
Handbremshebelwegs●●●●●
Sichtkontrolle des Zustands/Verschleißes der
vorderen Scheibenbremsbeläge und Funktion des
Bremsbelagverschleißsensors●●●●●●●●●●
Sichtkontrolle des Zustands und der Abnutzung der
hinteren Trommelbremsdichtungen●●●●●●●●●●
Sichtkontrolle Zustand des/der Antriebsriemen/s der
Zusatzaggregate●●
Kontrolle des Ölstands des Schaltgetriebes●●●●●
Motoröl- und Ölfilterwechsel(1)
(1) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine
Kontrollleuchte oder eine Meldung an der Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre
erfolgen.
Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter jährlich gewechselt
werden.
