LÄR KÄNNA DIN BIL
INSTRUMENTPANEL
Närvaron och positionen för reglage, instrument och indikatorer kan variera enligt version.
1. Luftventiler som kan riktas in och justeras 2. Fasta ventiler som riktar in luften mot sidorutorna
3. Kommandospak för de utvändiga ljusen 4. Airbag fram på förarsidan 5. Styrspak till vindrutetorkare/
bakrutetorkare/färddator 6. Centralt placerade regler- och inställbara luftspridare 7. Instrumentpanel 8. Airbag
fram på passagerarsidan 9. Handskfack 10. Kontrollknappar 11. Växelspak 12. Reglage för uppvärmning/
ventilation/klimatisering 13. Bilradio (berörda versioner och marknader) 14. Tändningslås
bild 1L0F0092
3
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

MENYALTERNATIV
Menu
Detta alternativ ger dig tillgång till
inställningsmenyn.
Tryck på knappen
ellerför att välja de
olika menyalternativen.
Håll knappen
nedtryckt för att gå tillbaka till
huvudskärmen.
Belysning
(justering av belysningen inuti fordonet)
(endast med påsatta positionsljus)
Med denna funktion ställer man in ljusstyrkan
(åtta nivåer) för belysningen på
instrumentpanelen, på bilradions och den
automatiska klimatanläggningens reglage
(berörda versioner och marknader).
För att ställa in ljusstyrkan, gör så här:
❒Tryck kort på knappen
. Displayen visar den
tidigare inställda nivån med blinkningar.
❒Tryck på knappen
ellerför att ställa in
ljusstyrkan.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.NoteringPå versioner med inställbar
flerfunktionsdisplay, kan justeringen utföras med
släckta ljus (ljusvärdet för läget "dag") eller
med tända ljus (ljusstyrkans värde för läget
"natt").
Hastighetssummer (hastighetsgräns)
Denna funktion gör att du kan ställa in en
hastighetsgräns för bilen ("km/h" eller "mph").
Om man kör fortare meddelas föraren.
För att ställa in önskad hastighetsgräns gör man
så här:
❒Tryck helt kort på knappen
och displayen
visar texten "Speed Beep".
❒Tryck på knappen
ellerför att aktivera
(On) eller avaktivera (Off) hastighetsgränsen.
❒Om funktionen redan har aktiverats (On), välj
den önskade hastighetsgränsen med knappen
elleroch tryck påför att bekräfta
valet.
NoteringHastighetsgränsen går att ställa in på
mellan 30 och 200 km/tim., eller 20 och 125
mph, beroende på måttenheten som ställts in
tidigare (se avsnittet "Inställning av måttenheter"
(Units)) nedan. Varje tryck på knappen
/
medför en ökning/minskning med fem
enheter. Genom att hålla knappen
/
nedtryckt görs en automatisk snabb
ökning/minskning. När du närmar dig önskat
värde, slutför inställningen med enkla
nedtryckningar.
12
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

TÄNDNINGSLÅS
Tändningsnyckeln kan vridas till 3 olika lägen
bild 16:
❒STOP: avstängd motor, tändningsnyckeln kan
dras ur, rattlås. Vissa elektriska anordningar (t
ex. bilradio, centrallås till dörrar osv.) kan
fortsätta att fungera;
❒MAR: körläge. Alla elektriska anordningar
fungerar.
❒AVV: motorstart
Tändningslåset har en säkerhetsanordning som
gör att nyckeln måste ställas i STOP-läget om
motorn inte startar, innan en ny startprocedur
upprepas.
VARNING
Om någon har manipulerat med
tändningslåset (t ex. vid ett
stöldförsök), ska du låta Lancias servicenät
kontrollera systemets funktion innan du
fortsätter att köra.
VARNING
Ta alltid med startnyckeln när du
stiger ur fordonet för att undvika att
någon oavsiktligt använder reglagen. Kom
ihåg att dra åt handbromsen. Om fordonet
parkeras i uppförsbacke lägger man
dessutom i 1:ans växel, medan om bilen
parkeras i nedförsbacke lägger man i
backväxeln. Lämna aldrig kvar barn i
fordonet utan tillsyn.
RATTLÅS
Aktivering:med tändningslåset i STOP-läget ska
du ta ut tändningsnyckeln och vrida ratten tills
den låser sig.
Avaktivering:vrid lätt på ratten samtidigt som du
vrider tändningsnyckeln till MAR.
bild 16L0F0102
29
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

VARNING
Innan man utför underhållsarbeten
ska man alltid stänga av motorn
och ta ut tändningsnyckeln ur tändlåset och
aktivera rattlåset (särskilt om fordonet är
upphissat med hjulen upplyfta från
marken). Om det inte går (pga. att
tändningsnyckeln behöver vara i läget MAR
eller motorn igång) ska huvudsäkringen
till den elektriska servostyrningen tas bort.
SYSTEM SOM ÄR FÖRBERETT FÖR
BILRADIO
(berörda versioner och marknader)
Om du inte har beställt en bil med bilradio, har
den ett handskfack bild 76 på instrumentpanelen.
Det förberedda systemet för bilradio består av
följande delar:
❒Kablar för radions strömtillförsel, främre och
bakre högtalare samt antenn.
❒Säte för bilradion.
❒Antenn (som sitter på biltaket).
Bilradion ska monteras i det speciella utrymmet A
bild 76, som tas bort genom att trycka på de två
låsflikarna B som sitter i utrymmet där
strömkablarna finns.
bild 76L0F0052
99
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

För anslutningen till det förberedda
systemet för bilradio, kontakta Lancias
servicenät för att förhindra alla
möjliga problem som kan sätta bilens
säkerhet på spel.FÖRBEREDELSE FÖR INSTALLATION
AV DET BÄRBARA
NAVIGERINGSSYSTEMET
Bilar som har utrustats med Blue&MeTM-systemet
kan vara förberedda (om begärd) på
installationen av det bärbara navigationssystemet
Blue&Me
TMTomTom®, som finns tillgängligt i
Lancias tillbehörssortiment.
Installera det bärbara navigationssystemet genom
att föra in den speciella hållaren i uttaget så
som visas i bild 77.
bild 77L0F0164
100
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

INSTALLATION AV
ELEKTRISKA/ELEKTRONISKA
ANORDNINGAR
INSTALLATION AV ELEKTRISKA/
ELEKTRONISKA ANORDNINGAR
De elektriska eller elektroniska anordningar som
installeras efter inköpet av bilen på
eftermarknaden ska vara märkta med en etikett
(se bild 78).
Fiat Group Automobiles S.p.A. medger montering
av sändar- och mottagarapparater på villkor att
installationen utförs enligt konstens alla regler på
specialiserad verkstad och enligt tillverkarens
anvisningar.
OBSERVERA! Montering av anordningarna som
medför ändringar av bilens egenskaper, kan
göra att registreringsbeviset kan dras in av
myndigheterna och att garantin upphör att gälla
för de skador som orsakats av denna ändring eller
som direkt eller indirekt beror på denna.Fiat Group Automobiles S.p.A. avsäger sig allt
ansvar för skador som uppstår vid installation av
tillbehör som inte levereras eller rekommenderas
av Fiat S.p.A. och som installeras utan iakttagelse
av gällande föreskrifter.
RADIOSÄNDARE OCH MOBILTELEFONER
Radiosändare (biltelefoner, radioutrustning för
privatradio, amatörradioutrustning och liknande)
kan inte användas inuti bilen, såvida man inte
monterat en separat antenn utanpå själva bilen.
OBSERVERA! Användning av dessa anordningar
inuti passagerarutrymmet (utan utvändig antenn)
kan leda till funktionsfel på installerade
elektroniska system som bilen är utrustad med,
utsätta passagerarna för hälsorisker och sätta
bilens säkerhet på spel.
Dessutom kan bilkarosseriet avskärma dessa
apparaters sändnings- och mottagningskapacitet.
När det gäller användningen av mobiltelefoner
(GSM, GPRS, UMTS) med ett officiellt
EG-typgodkännande, rekommenderar vi att du
noggrant följer instruktionerna från
mobiltelefonens tillverkare.
bild 78DISPOSITIVI-ELETTRONICI
101
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

SÄKRINGSBOX PÅ INSTRUMENTPANELEN
bild 155
ANORDNINGAR SÄKRING AMPERE
+15 omställare för strålkastarnas position F13 5
+15 reglage under lås med blockering i startfasen F31 5
+30 klimatiseringsenhet, styrenhet Blue&Me
TM,
EOBD-uttag, förberedd installation för bilradioF36 10
+15 strömbrytare på bromspedalen (NA) F37 7,5
Centrallås dörrar F38 20
Tvåvägspump till vindrutespolaren F43 20
Elektrisk fönsterhiss fram (förarsida) F47 20
Elektrisk fönsterhiss fram (passagerarsida) F48 20
+15 öppningsbart tak, uppvärmda säten, regn- och
skymningssensor, kommandon till de eldrivna
backspeglarna, belysning av kontrollerna, AUX-
uttagF49 7,5
+15 Förberedd installation för bilradio,
klimatanläggningens styrenhet, soltak,
parkeringssystemets styrenhet, bromspedalens
kontakt (NC), kopplingspedalens kontakt (NC),
backljus, strålkastarspolarnas spoleF51 5
+30 Instrumentpanel F53 7,5
+15 = positiv pol under nyckel
+30 = positiv pol mot batteriet (inte under nyckel)
207
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

LUFTFILTER/POLLENFILTER/
DIESELFILTER
Vänd dig till Lancias servicenät för filterbyte.
BATTERI
Batteriet kräver inte påfyllning av elektrolyt med
destillerat vatten. Regelbundna kontroller på en
verkstad i Lancias servicenät är ändå nödvändiga
för att säkra batteriets funktion.
BYTA BATTERI
Vid behov, ska du byta ut batteriet med ett annat
av samma typ och med samma egenskaper som
originalbatteriet. Följ anvisningarna från
batteritillverkaren för underhåll på batteriet.
RÅD FÖR LÄNGRE LIVSLÄNGD PÅ
BATTERIET
För att undvika en snabb urladdning av batteriet
och för att bevara funktionen i tiden, följ noggrant
följande anvisningar:
❒Vid parkering av bilen, se till att dörrar, kåpor
och luckor är riktigt stängda för att undvika
att belysningen förblir tänd inuti
passagerarutrymmet.
❒Släck all invändig takbelysning. Fordonet har i
alla händelser ett automatiskt
avstängningssystem för den invändiga
belysningen.
❒Med släckt motor, håll inte anordningarna tända
under en längre tid (t ex. bilradio, varningsljus
osv).
230
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

❒Innan något som helst ingrepp görs på
elsystemet, koppla från kabeln till batteriets
minuspol.
❒Dra åt batteriets klämmor i botten.
OBSERVERA! Batteri som under en längre tid har
en laddning under 50 % kommer att skadas av
sulfatisering, vilket reducerar dess kapacitet
vid start.
Det kan också leda till att batterivätskan fryser
(detta kan ske redan vid -10°C). Vid ett längre
stillastående, se avsnittet “När bilen inte används
under en längre tid” i kapitlet “Start och
körning”.
Om du, efter att ha köpt fordonet, vill installera
elektriska tillbehör som kräver en permanent
elektrisk tillförsel (larm osv.) eller tillbehör som
drar stora mängder elektrisk ström, ska du
kontakta Lancias servicenät så att kvalificerad
personal kan bedöma den totala
strömförbrukningen.
VARNING
Vätskan i batteriet är giftig och
frätande. Undvik kontakt med hud
eller ögon. Närma dig inte batteriet med
öppna lågor eller möjliga gnistkällor, annars
kan fara för explosion eller brand uppstå.
VARNING
Om batteriet används med för låg
vätskenivå, kan det skadas
oåterkalleligen och explodera.
En felaktig montering av de elektriska
och elektroniska tillbehören kan
orsaka allvarliga skador på bilen. Om
du vill installera tillbehör efter inköpet av
bilen (stöldskyddssystem, radiotelefon osv.),
kontakta Lancias servicenät, som kan
rekommendera de lämpligaste anordningarna
och speciellt ge råd om nödvändigheten att
använda ett batteri med en högre kapacitet.
Batterierna innehåller ämnen som är
mycket farliga för miljön. Vänd dig till
Lancias servicenät för batteribyte.
VARNING
Om fordonet ska stå stilla längre
perioder i mycket kalla
väderförhållanden, ska batteriet tas ur och
placeras på uppvärmd plats, det är annars
risk att det fryser.
231
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

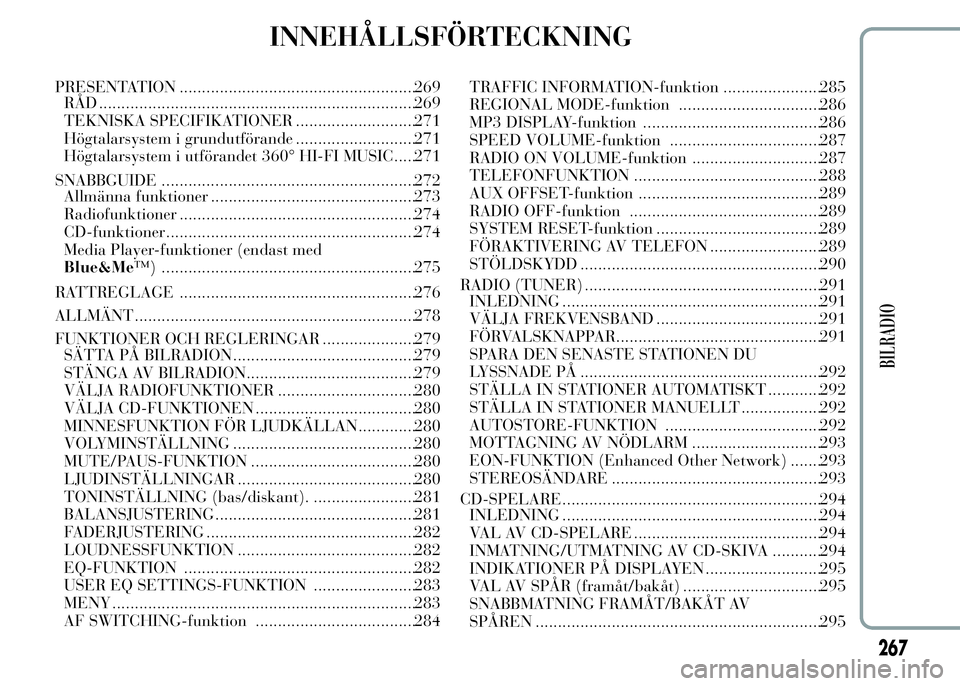

INNEHÅLLSFÖRTECKNING
PRESENTATION .....................................................269
RÅD .......................................................................269
TEKNISKA SPECIFIKATIONER ...........................271
Högtalarsystem i grundutförande ...........................271
Högtalarsystem i utförandet 360° HI-FI MUSIC.....271
SNABBGUIDE .........................................................272
Allmänna funktioner ..............................................273
Radiofunktioner .....................................................274
CD-funktioner........................................................274
Media Player-funktioner (endast med
Blue&Me™) .........................................................275
RATTREGLAGE .....................................................276
ALLMÄNT...............................................................278
FUNKTIONER OCH REGLERINGAR .....................279
SÄTTA PÅ BILRADION .........................................279
STÄNGA AV BILRADION......................................279
VÄLJA RADIOFUNKTIONER ...............................280
VÄLJA CD-FUNKTIONEN ....................................280
MINNESFUNKTION FÖR LJUDKÄLLAN.............280
VOLYMINSTÄLLNING .........................................280
MUTE/PAUS-FUNKTION .....................................280
LJUDINSTÄLLNINGAR ........................................280
TONINSTÄLLNING (bas/diskant). .......................281
BALANSJUSTERING.............................................281
FADERJUSTERING ...............................................282
LOUDNESSFUNKTION ........................................282
EQ-FUNKTION ....................................................282
USER EQ SETTINGS-FUNKTION .......................283
MENY ....................................................................283
AF SWITCHING-funktion ....................................284TRAFFIC INFORMATION-funktion ......................285
REGIONAL MODE-funktion ................................286
MP3 DISPLAY-funktion ........................................286
SPEED VOLUME-funktion ..................................287
RADIO ON VOLUME-funktion .............................287
TELEFONFUNKTION ..........................................288
AUX OFFSET-funktion .........................................289
RADIO OFF-funktion ...........................................289
SYSTEM RESET-funktion .....................................289
FÖRAKTIVERING AV TELEFON .........................289
STÖLDSKYDD ......................................................290
RADIO (TUNER) .....................................................291
INLEDNING ..........................................................291
VÄLJA FREKVENSBAND .....................................291
FÖRVALSKNAPPAR..............................................291
SPARA DEN SENASTE STATIONEN DU
LYSSNADE PÅ ......................................................292
STÄLLA IN STATIONER AUTOMATISKT ............292
STÄLLA IN STATIONER MANUELLT ..................292
AUTOSTORE-FUNKTION ...................................292
MOTTAGNING AV NÖDLARM .............................293
EON-FUNKTION (Enhanced Other Network) .......293
STEREOSÄNDARE ...............................................293
CD-SPELARE ..........................................................294
INLEDNING ..........................................................294
VAL AV CD-SPELARE ..........................................294
INMATNING/UTMATNING AV CD-SKIVA ...........294
INDIKATIONER PÅ DISPLAYEN ..........................295
VAL AV SPÅR (framåt/bakåt) ...............................295
SNABBMATNING FRAMÅT/BAKÅT AV
SPÅREN ................................................................295
267
BILRADIO
