Lancia Ypsilon 2015 Manual de Empleo y Cuidado (in Spanish)

187
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
ADVERTENCIA
Aplicar la etiqueta adhesiva en un
lugar bien visible para el conductor,
para indicar que el neumático ha sido
tratado con el kit Fix&Go. Conducir con
prudencia, sobre todo en las curvas. No
superar los 80 km/h. No acelerar ni frenar
bruscamente.
ADVERTENCIA
Si la presión desciende por debajo de
1,5 bar, no continuar la marcha; el
kit Fix&Go no puede mantener el agarre
necesario porque el neumático está
demasiado dañado: en este caso acudir a un
taller de la Red de Asistencia Lancia. Si se
detecta una presión de al menos 1,5 bar,
restablecer la presión correcta (con motor
en marcha y freno de mano accionado),
retomar la marcha y acudir, conduciendo
con mucha prudencia, al taller de la Red de
Asistencia Lancia más cercano.SÓLO PARA EL CONTROL Y
RESTABLECIMIENTO DE LA PRESIÓN
El compresor también puede utilizarse únicamente
para controlar y restablecer la presión de los
neumáticos.
Realizar las operaciones siguientes:
❒si la bombona A fig. 128 está conectada al
compresor es necesario pulsar el botón de
desenganche L para retirarla;
❒conectar el tubo de preinstalación a la válvula
del neumático;
❒comprobar la presión en el manómetro;
❒si el valor de la presión es bajo, introducir la
clavija eléctrica en la toma-encendedor y
encender el compresor.
ADVERTENCIA Para regular la sobrepresión del
neumático, pulsar el botón para soltar el aire M.
fig. 128L0F0306

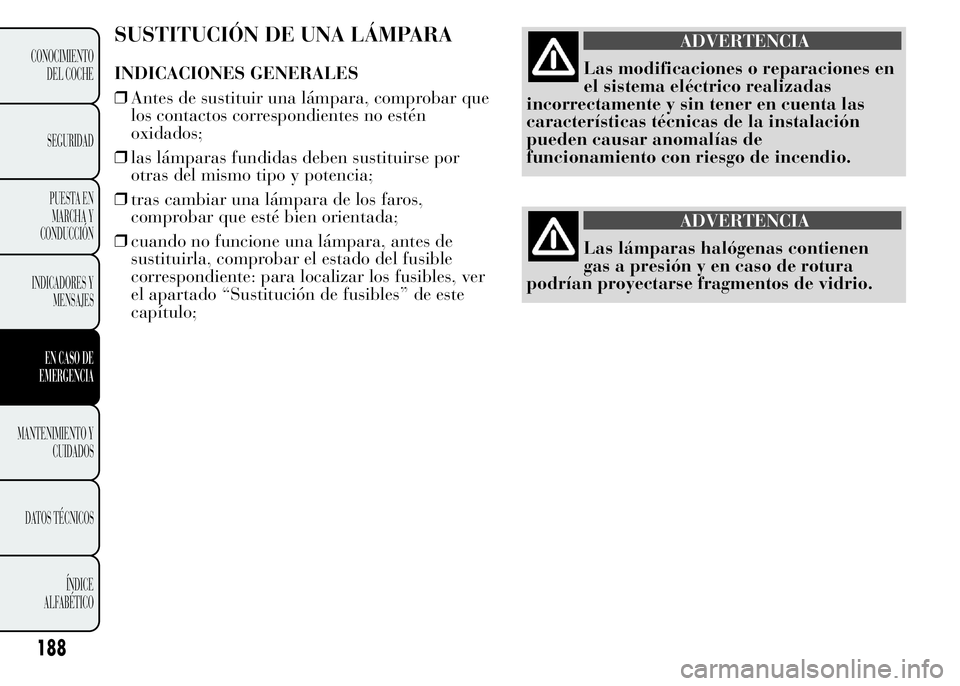

SUSTITUCIÓN DE UNA LÁMPARA
INDICACIONES GENERALES
❒Antes de sustituir una lámpara, comprobar que
los contactos correspondientes no estén
oxidados;
❒las lámparas fundidas deben sustituirse por
otras del mismo tipo y potencia;
❒tras cambiar una lámpara de los faros,
comprobar que esté bien orientada;
❒cuando no funcione una lámpara, antes de
sustituirla, comprobar el estado del fusible
correspondiente: para localizar los fusibles, ver
el apartado “Sustitución de fusibles” de este
capítulo;
ADVERTENCIA
Las modificaciones o reparaciones en
el sistema eléctrico realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación
pueden causar anomalías de
funcionamiento con riesgo de incendio.
ADVERTENCIA
Las lámparas halógenas contienen
gas a presión y en caso de rotura
podrían proyectarse fragmentos de vidrio.
188
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

ADVERTENCIA Con clima frío o húmedo, o
después de una lluvia fuerte o tras un lavado, la
superficie de los faros o de las luces traseras puede
empañarse y/o formar gotas de condensación en
el interior. Se trata de un fenómeno natural debido
a la diferencia de temperatura y de humedad
entre el interior y el exterior del cristal que, sin
embargo, no indica una anomalía y no afecta
al funcionamiento normal de los dispositivos de
iluminación. El empañamiento desaparece
rápidamente al encender las luces, empezando
desde el centro del difusor y extendiéndose
progresivamente hacia los bordes.
189
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

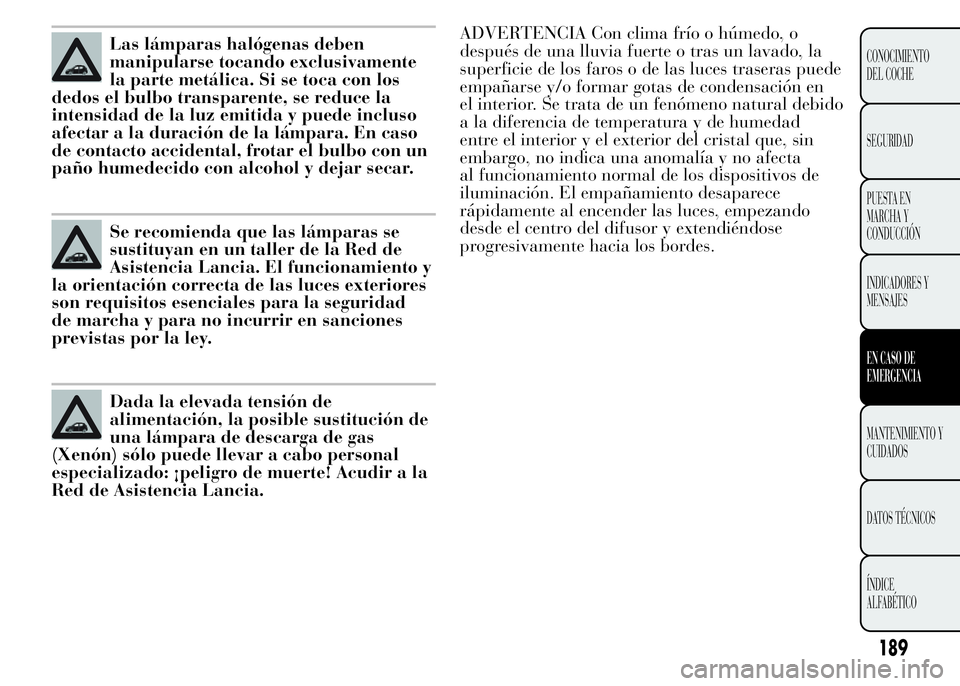

Las lámparas halógenas deben
manipularse tocando exclusivamente
la parte metálica. Si se toca con los
dedos el bulbo transparente, se reduce la
intensidad de la luz emitida y puede incluso
afectar a la duración de la lámpara. En caso
de contacto accidental, frotar el bulbo con un
paño humedecido con alcohol y dejar secar.
Se recomienda que las lámparas se
sustituyan en un taller de la Red de
Asistencia Lancia. El funcionamiento y
la orientación correcta de las luces exteriores
son requisitos esenciales para la seguridad
de marcha y para no incurrir en sanciones
previstas por la ley.
Dada la elevada tensión de
alimentación, la posible sustitución de
una lámpara de descarga de gas
(Xenón) sólo puede llevar a cabo personal
especializado: ¡peligro de muerte! Acudir a la
Red de Asistencia Lancia.

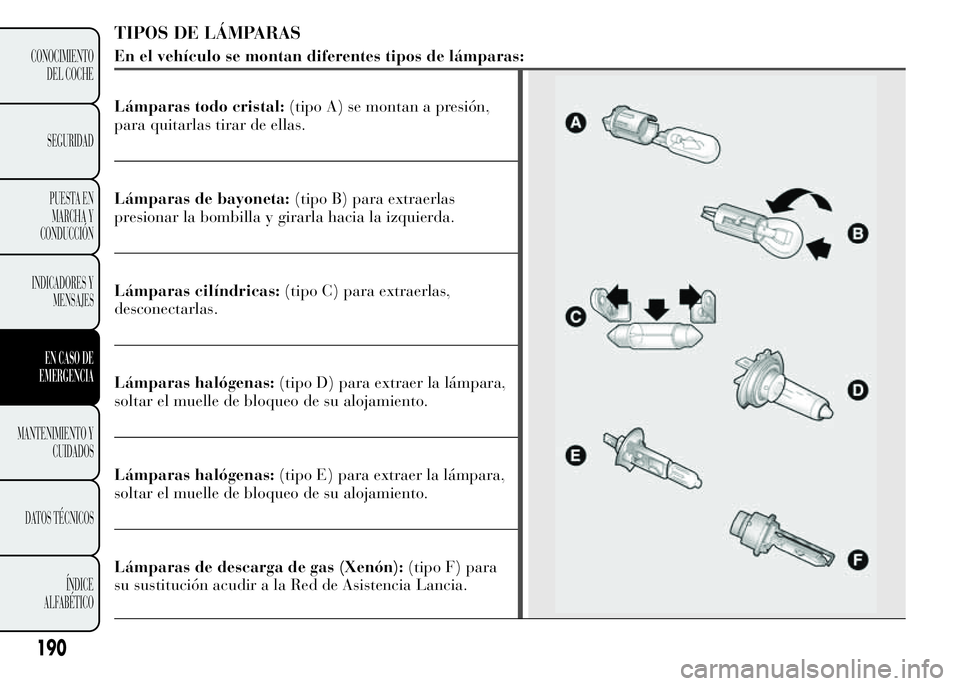

TIPOS DE LÁMPARAS
En el vehículo se montan diferentes tipos de lámparas:
Lámparas todo cristal:(tipo A) se montan a presión,
para quitarlas tirar de ellas.
Lámparas de bayoneta:(tipo B) para extraerlas
presionar la bombilla y girarla hacia la izquierda.
Lámparas cilíndricas:(tipo C) para extraerlas,
desconectarlas.
Lámparas halógenas:(tipo D) para extraer la lámpara,
soltar el muelle de bloqueo de su alojamiento.
Lámparas halógenas:(tipo E) para extraer la lámpara,
soltar el muelle de bloqueo de su alojamiento.
Lámparas de descarga de gas (Xenón):(tipo F) para
su sustitución acudir a la Red de Asistencia Lancia.
190
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

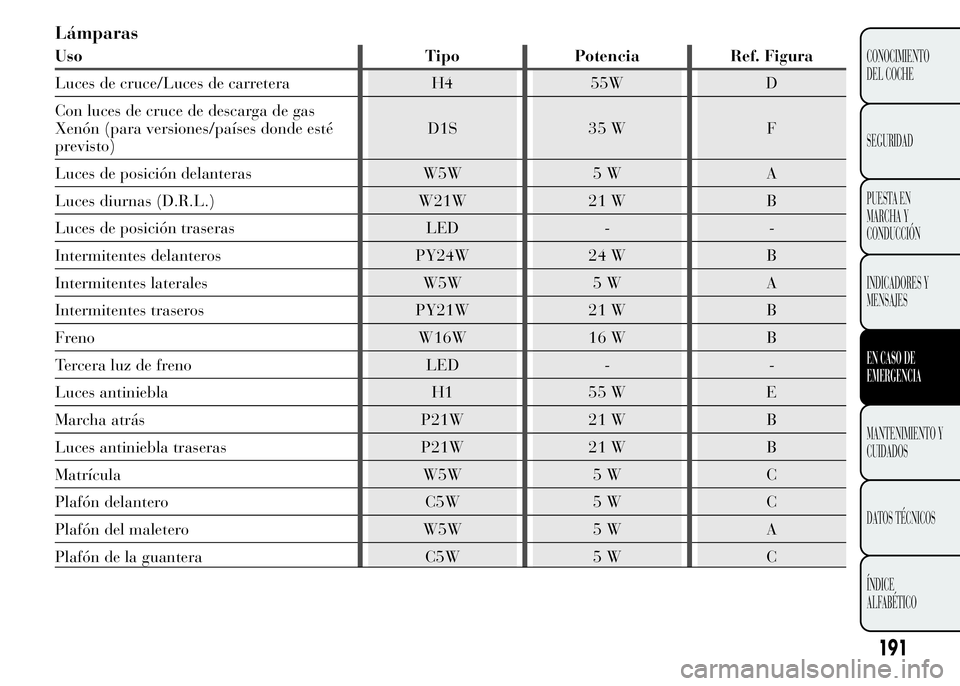

Lámparas
Uso Tipo Potencia Ref. Figura
Luces de cruce/Luces de carretera H4 55W D
Con luces de cruce de descarga de gas
Xenón (para versiones/países donde esté
previsto)D1S 35 W F
Luces de posición delanteras W5W 5 W A
Luces diurnas (D.R.L.) W21W 21 W B
Luces de posición traseras LED - -
Intermitentes delanteros PY24W 24 W B
Intermitentes laterales W5W 5 W A
Intermitentes traseros PY21W 21 W B
Freno W16W 16 W B
Tercera luz de freno LED - -
Luces antiniebla H1 55 W E
Marcha atrás P21W 21 W B
Luces antiniebla traseras P21W 21 W B
Matrícula W5W 5 W C
Plafón delantero C5W 5 W C
Plafón del maletero W5W 5 W A
Plafón de la guantera C5W 5 W C
191
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

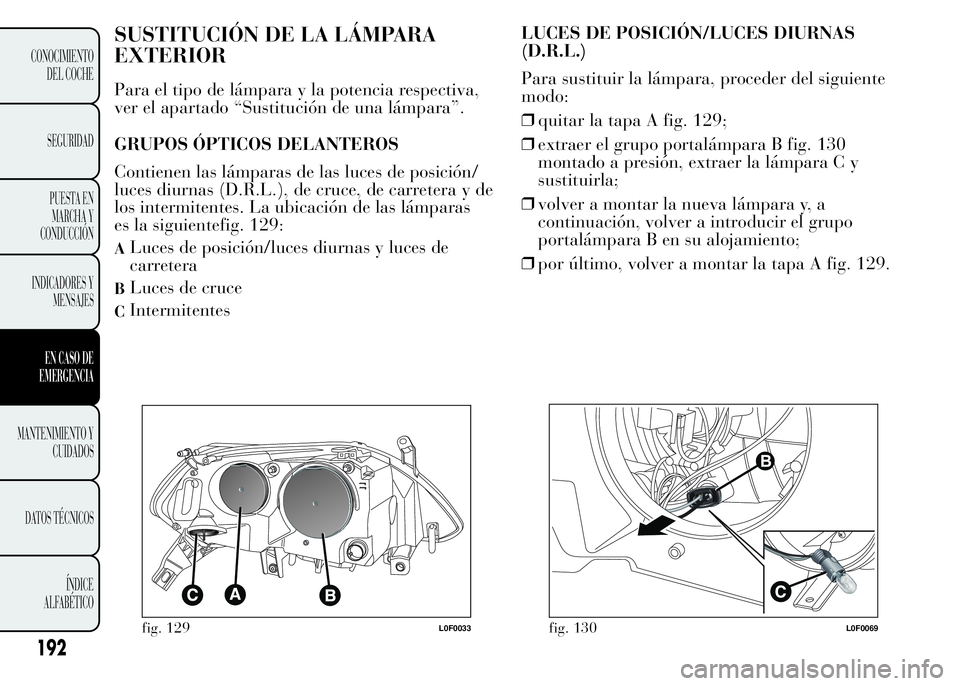

SUSTITUCIÓN DE LA LÁMPARA
EXTERIOR
Para el tipo de lámpara y la potencia respectiva,
ver el apartado “Sustitución de una lámpara”.
GRUPOS ÓPTICOS DELANTEROS
Contienen las lámparas de las luces de posición/
luces diurnas (D.R.L.), de cruce, de carretera y de
los intermitentes. La ubicación de las lámparas
es la siguientefig. 129:
ALuces de posición/luces diurnas y luces de
carretera
BLuces de cruce
CIntermitentesLUCES DE POSICIÓN/LUCES DIURNAS
(D.R.L.)
Para sustituir la lámpara, proceder del siguiente
modo:
❒quitar la tapa A fig. 129;
❒extraer el grupo portalámpara B fig. 130
montado a presión, extraer la lámpara C y
sustituirla;
❒volver a montar la nueva lámpara y, a
continuación, volver a introducir el grupo
portalámpara B en su alojamiento;
❒por último, volver a montar la tapa A fig. 129.
fig. 129L0F0033fig. 130L0F0069
192
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

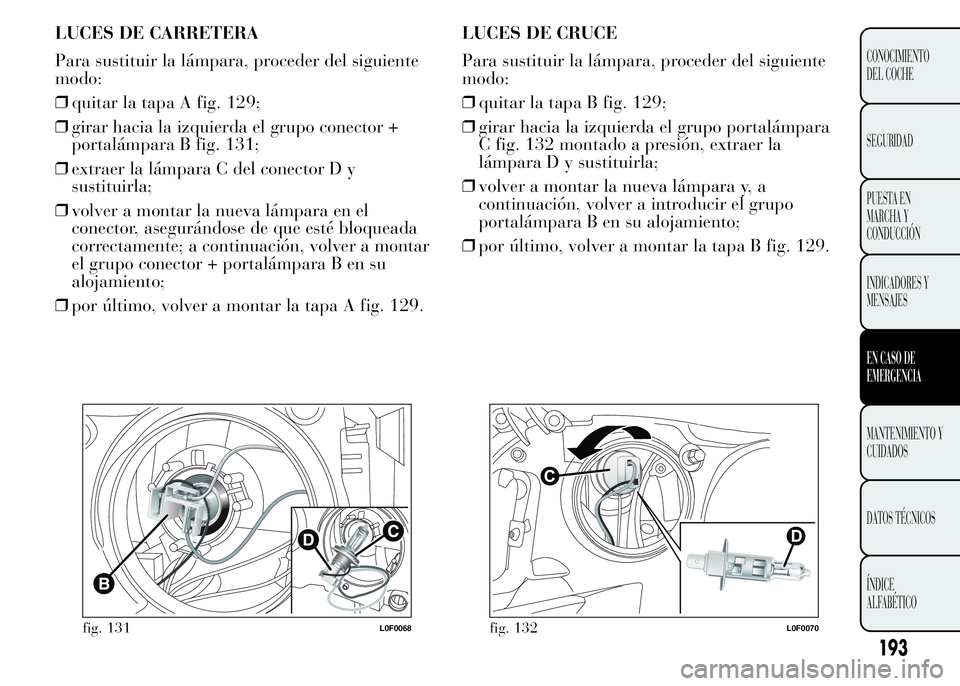

LUCES DE CARRETERA
Para sustituir la lámpara, proceder del siguiente
modo:
❒quitar la tapa A fig. 129;
❒girar hacia la izquierda el grupo conector +
portalámpara B fig. 131;
❒extraer la lámpara C del conector D y
sustituirla;
❒volver a montar la nueva lámpara en el
conector, asegurándose de que esté bloqueada
correctamente; a continuación, volver a montar
el grupo conector + portalámpara B en su
alojamiento;
❒por último, volver a montar la tapa A fig. 129.LUCES DE CRUCE
Para sustituir la lámpara, proceder del siguiente
modo:
❒quitar la tapa B fig. 129;
❒girar hacia la izquierda el grupo portalámpara
C fig. 132 montado a presión, extraer la
lámpara D y sustituirla;
❒volver a montar la nueva lámpara y, a
continuación, volver a introducir el grupo
portalámpara B en su alojamiento;
❒por último, volver a montar la tapa B fig. 129.
fig. 131L0F0068fig. 132L0F0070
193
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

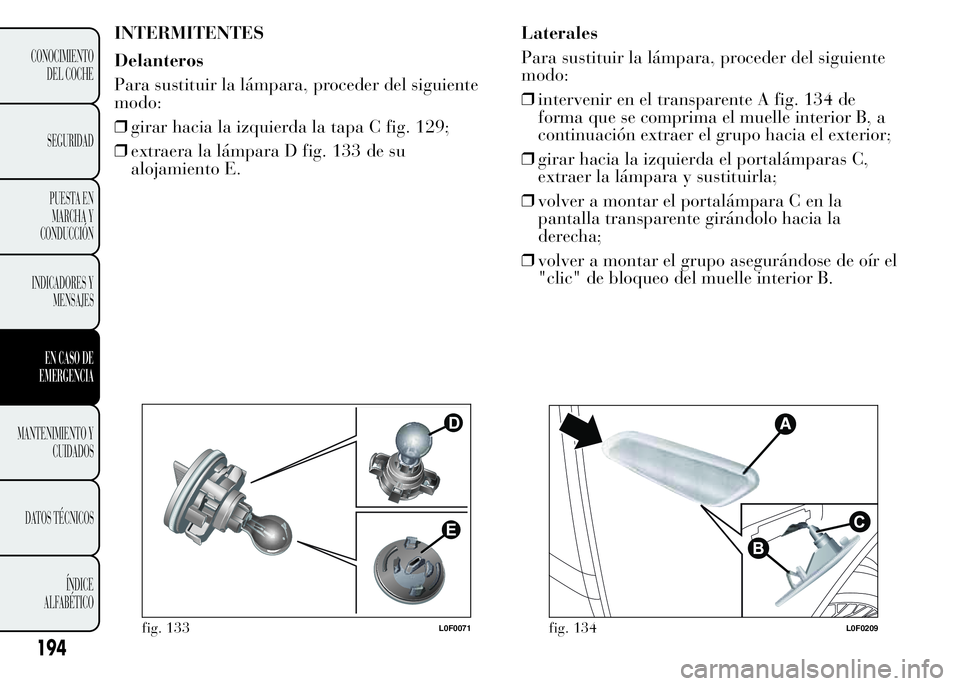

INTERMITENTES
Delanteros
Para sustituir la lámpara, proceder del siguiente
modo:
❒girar hacia la izquierda la tapa C fig. 129;
❒extraera la lámpara D fig. 133 de su
alojamiento E.Laterales
Para sustituir la lámpara, proceder del siguiente
modo:
❒intervenir en el transparente A fig. 134 de
forma que se comprima el muelle interior B, a
continuación extraer el grupo hacia el exterior;
❒girar hacia la izquierda el portalámparas C,
extraer la lámpara y sustituirla;
❒volver a montar el portalámpara C en la
pantalla transparente girándolo hacia la
derecha;
❒volver a montar el grupo asegurándose de oír el
"clic" de bloqueo del muelle interior B.
fig. 133L0F0071fig. 134L0F0209
194
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

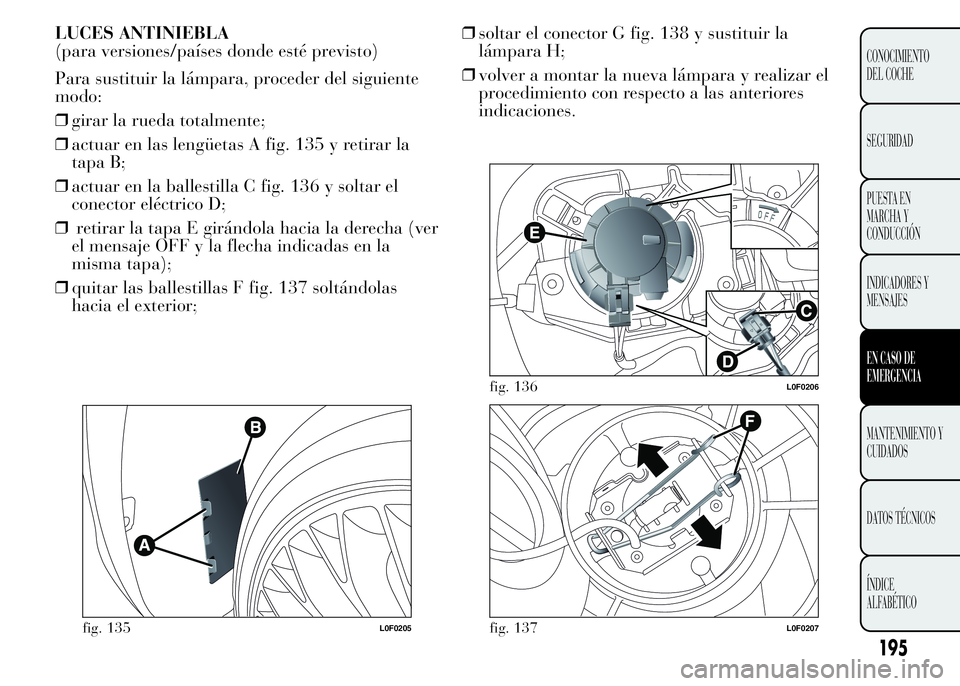

LUCES ANTINIEBLA
(para versiones/países donde esté previsto)
Para sustituir la lámpara, proceder del siguiente
modo:
❒girar la rueda totalmente;
❒actuar en las lengüetas A fig. 135 y retirar la
tapa B;
❒actuar en la ballestilla C fig. 136 y soltar el
conector eléctrico D;
❒retirar la tapa E girándola hacia la derecha (ver
el mensaje OFF y la flecha indicadas en la
misma tapa);
❒quitar las ballestillas F fig. 137 soltándolas
hacia el exterior;❒soltar el conector G fig. 138 y sustituir la
lámpara H;
❒volver a montar la nueva lámpara y realizar el
procedimiento con respecto a las anteriores
indicaciones.
fig. 135L0F0205
fig. 136L0F0206
fig. 137L0F0207
195
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

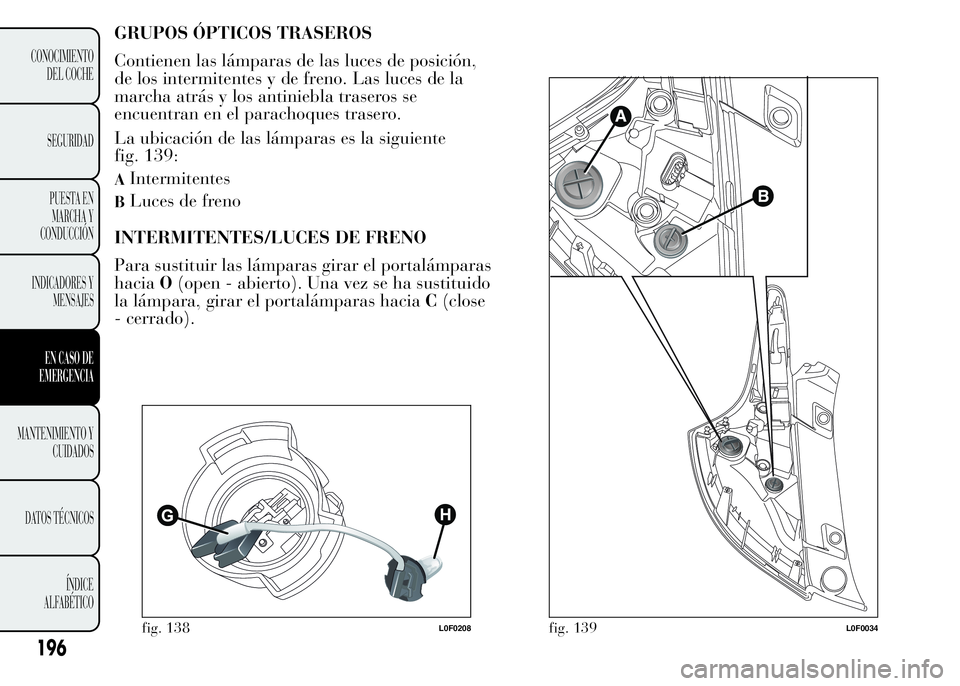

GRUPOS ÓPTICOS TRASEROS
Contienen las lámparas de las luces de posición,
de los intermitentes y de freno. Las luces de la
marcha atrás y los antiniebla traseros se
encuentran en el parachoques trasero.
La ubicación de las lámparas es la siguiente
fig. 139:
AIntermitentes
BLuces de freno
INTERMITENTES/LUCES DE FRENO
Para sustituir las lámparas girar el portalámparas
haciaO(open - abierto). Una vez se ha sustituido
la lámpara, girar el portalámparas haciaC(close
- cerrado).
fig. 138L0F0208fig. 139L0F0034
