Lancia Ypsilon 2015 Manual de Empleo y Cuidado (in Spanish)

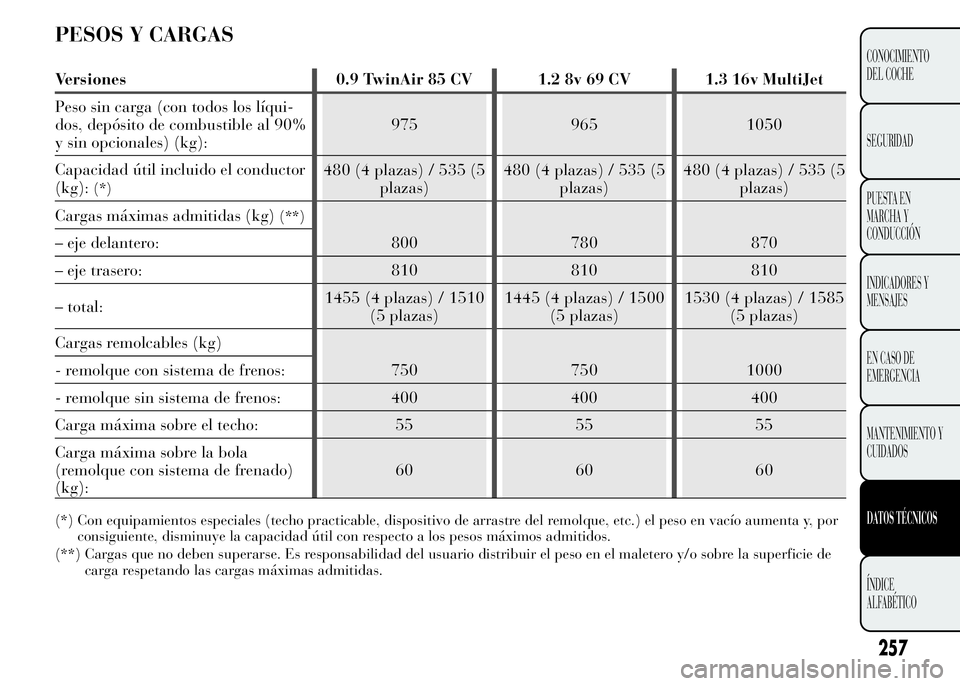

PESOS Y CARGAS
Versiones 0.9 TwinAir 85 CV 1.2 8v 69 CV 1.3 16v MultiJet
Peso sin carga (con todos los líqui-
dos, depósito de combustible al 90%
y sin opcionales) (kg):975 965 1050
Capacidad útil incluido el conductor
(kg):
(*)
480 (4 plazas) / 535 (5
plazas)480 (4 plazas) / 535 (5
plazas)480 (4 plazas) / 535 (5
plazas)
Cargas máximas admitidas (kg)
(**)
800 780 870 – eje delantero:
– eje trasero: 810 810 810
– total:1455 (4 plazas) / 1510
(5 plazas)1445 (4 plazas) / 1500
(5 plazas)1530 (4 plazas) / 1585
(5 plazas)
Cargas remolcables (kg)
750 750 1000 - remolque con sistema de frenos:
- remolque sin sistema de frenos: 400 400 400
Carga máxima sobre el techo: 55 55 55
Carga máxima sobre la bola
(remolque con sistema de frenado)
(kg):60 60 60
(*) Con equipamientos especiales (techo practicable, dispositivo de arrastre del remolque, etc.) el peso en vacío aumenta y, por
consiguiente, disminuye la capacidad útil con respecto a los pesos máximos admitidos.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de
carga respetando las cargas máximas admitidas.
257
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

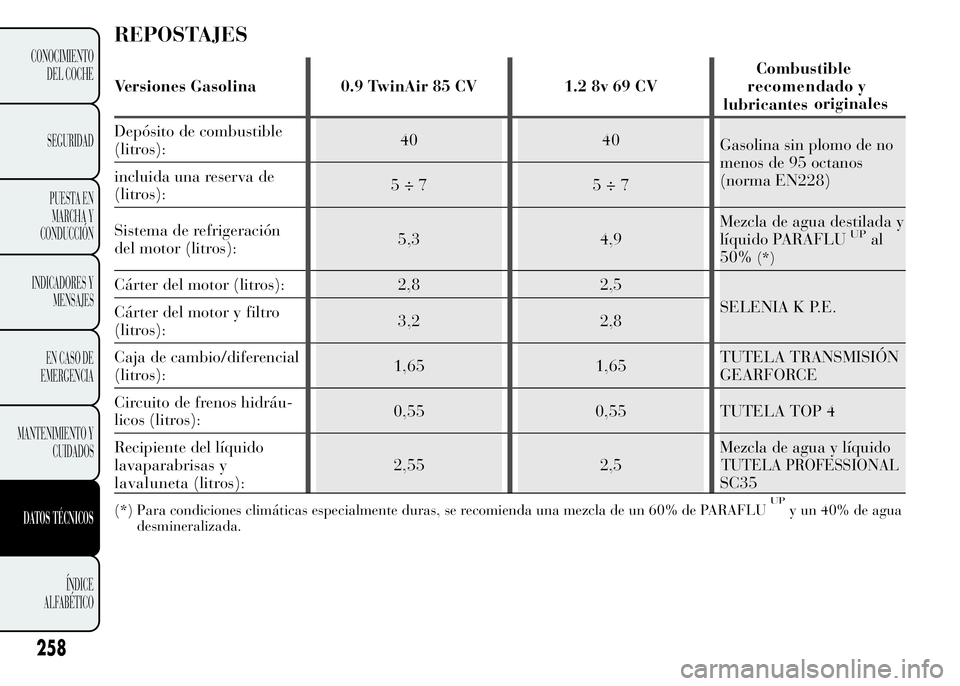

REPOSTAJES
Versiones Gasolina 0.9 TwinAir 85 CV 1.2 8v 69 CVCombustible
originales
Depósito de combustible
(litros):40 40
Gasolina sin plomo de no
menos de 95 octanos
(norma EN228) incluida una reserva de
(litros):5÷7 5÷7
Sistema de refrigeración
del motor (litros):5,3 4,9Mezcla de agua destilada y
líquido PARAFLU
UPal
50%
(*)
Cárter del motor (litros): 2,8 2,5
SELENIA K P.E.
Cárter del motor y filtro
(litros):3,2 2,8
Caja de cambio/diferencial
(litros):1,65 1,65TUTELA TRANSMISIÓN
GEARFORCE
Circuito de frenos hidráu-
licos (litros):0,55 0,55 TUTELA TOP 4
Recipiente del líquido
lavaparabrisas y 2,55 2,5Mezcla de agua y líquido
TUTELA PROFES
SC35
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla de un 60% de PARAFLUUPy un 40% de agua
desmineralizada.
258
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
SIONAL
lavaluneta(litros):recomendado y
lubricantes

Versiones Diesel 1.3 16v MultiJetCombustible recomendado y
lubricantes originales
Depósito de combustible (litros): 40
Gasóleo de automoción (norma
EN590)
incluida una reserva de (litros): 5 ÷ 7
Sistema de refrigeración del motor
(litros):6,35Mezcla de agua destilada y líquido
PARAFLU
UPal 50%(*)
Cárter del motor (litros): 2,8
SELENIA WR P.E.
Cárter del motor y filtro (litros): 3,0
Caja de cambio/diferencial (litros): 1,65TUTELA TRANSMISIÓN
Circuito de frenos hidráulicos
(litros):0,55 TUTELA TOP 4
Recipiente del líquido lavaparabri-
sas y lavaluneta (litros):2,5Mezcla de agua y líquido TUTELA
PROFESSIONAL SC35
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla de un 60% de PARAFLUUPy un 40% de agua
desmineralizada.
259
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
GEARFORCE

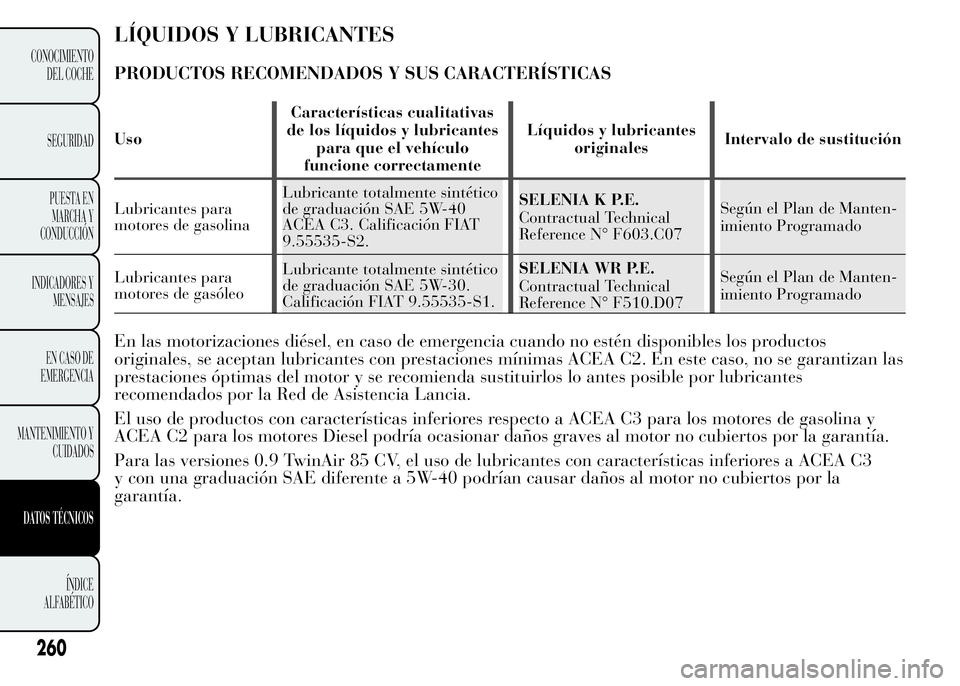

LÍQUIDOS Y LUBRICANTES
PRODUCTOS RECOMENDADOS Y SUS CARACTERÍSTICAS
UsoCaracterísticas cualitativas
de los líquidos y lubricantes
para que el vehículo
funcione correctamenteLíquidos y lubricantes
originalesIntervalo de sustitución
Lubricantes para
motores de gasolinaLubricante totalmente sintético
de graduación SAE 5W-40
ACEA C3. Calificación FIAT
9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Según el Plan de Manten-
imiento Programado
Lubricantes para
motores de gasóleoLubricante totalmente sintético
de graduación SAE 5W-30.
Calificación FIAT 9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Según el Plan de Manten-
imiento Programado
En las motorizaciones diésel, en caso de emergencia cuando no estén disponibles los productos
originales, se aceptan lubricantes con prestaciones mínimas ACEA C2. En este caso, no se garantizan las
prestaciones óptimas del motor y se recomienda sustituirlos lo antes posible por lubricantes
recomendados por la Red de Asistencia Lancia.
El uso de productos con características inferiores respecto a ACEA C3 para los motores de gasolina y
ACEA C2 para los motores Diesel podría ocasionar daños graves al motor no cubiertos por la garantía.
Para las versiones 0.9 TwinAir 85 CV, el uso de lubricantes con características inferiores a ACEA C3
y con una graduación SAE diferente a 5W-40 podrían causar daños al motor no cubiertos por la
garantía.
260
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

UsoCaracterísticas cualitativas de
los líquidos y lubricantes
para que el vehículo funcione
correctamenteLíquidos y lubricantes
originalesAplicaciones
Lubricantes y grasas
para la transmisión
del movimientoLubricante sintético de
graduación SAE 75W.
Calificación FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambio mecánico y
diferencial
Grasa de bisulfuro de
molibdeno, para elevadas
temperaturas de uso.
Consistencia NL.G.I. 1-2.
Calificación FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas lado
rueda
Grasa específica para juntas
homocinéticas de bajo
coeficiente de fricción.
Consistencia NL.G.I. 0-1.
Calificación FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas lado
diferencial
Líquido de frenosLíquido sintético para el sistema
de frenos y embrague. Cumple
las normativas: FMVSS n° 116
DOT 4, ISO 4925 SAE J1704.
Calificación FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Frenos y mandos
hidráulicos del embrague
261
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

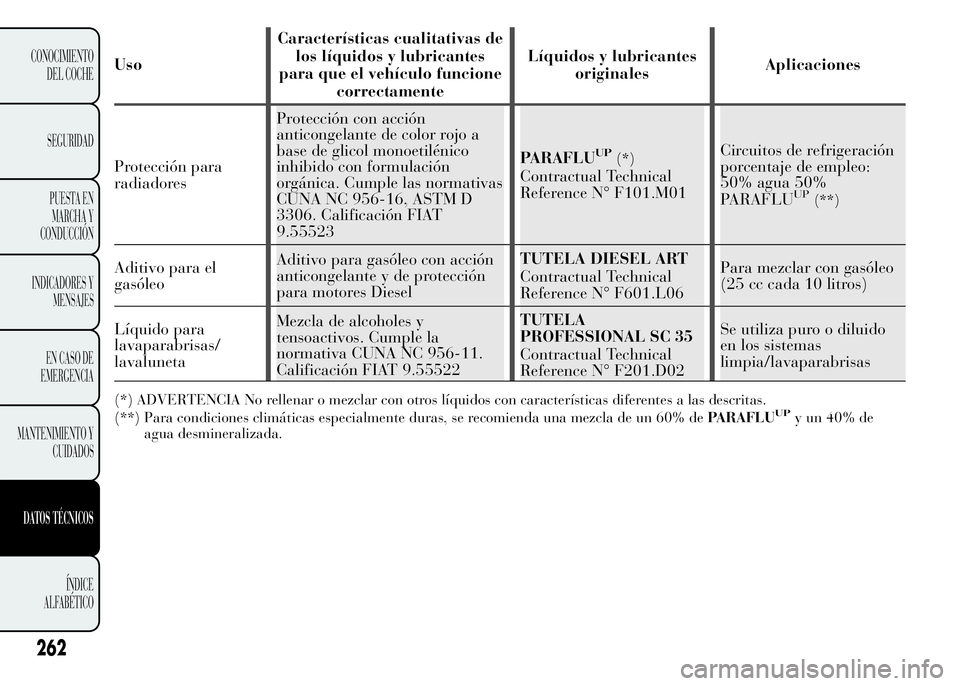

UsoCaracterísticas cualitativas de
los líquidos y lubricantes
para que el vehículo funcione
correctamenteLíquidos y lubricantes
originalesAplicaciones
Protección para
radiadoresProtección con acción
anticongelante de color rojo a
base de glicol monoetilénico
inhibido con formulación
orgánica. Cumple las normativas
CUNA NC 956-16, ASTM D
3306. Calificación FIAT
9.55523PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01Circuitos de refrigeración
porcentaje de empleo:
50% agua 50%
PARAFLU
UP(**)
Aditivo para el
gasóleoAditivo para gasóleo con acción
anticongelante y de protección
para motores DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Para mezclar con gasóleo
(25 cc cada 10 litros)
Líquido para
lavaparabrisas/
lavalunetaMezcla de alcoholes y
tensoactivos. Cumple la
normativa CUNA NC 956-11.
Calificación FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Se utiliza puro o diluido
en los sistemas
limpia/lavaparabrisas
(*) ADVERTENCIA No rellenar o mezclar con otros líquidos con características diferentes a las descritas.
(**) Para condiciones climáticas especialmente duras, se recomienda una mezcla de un 60% dePARAFLUUPy un 40% de
agua desmineralizada.
262
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

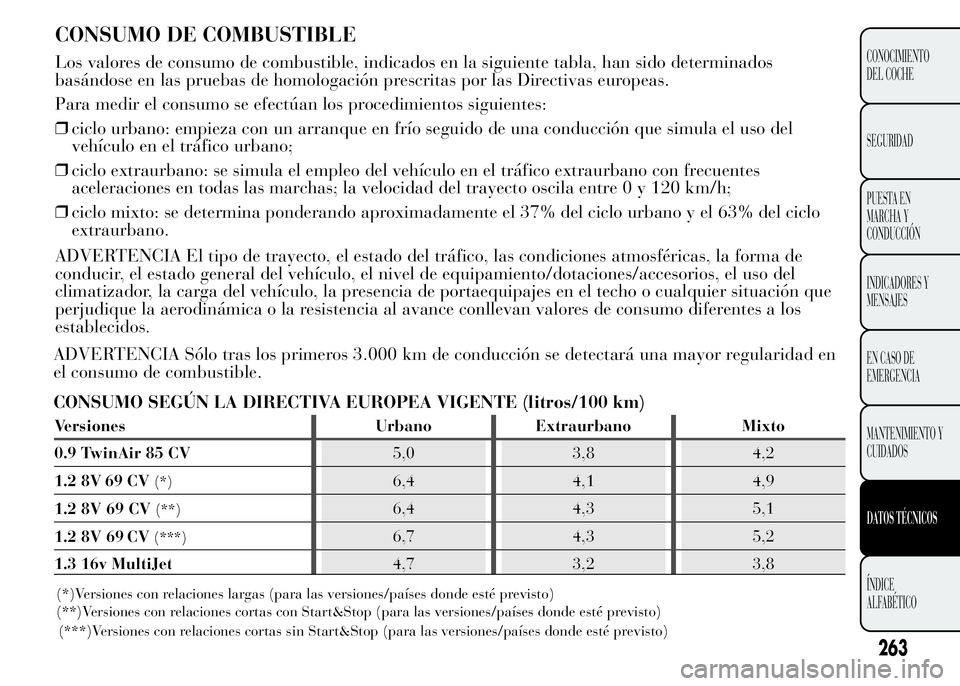

CONSUMO DE COMBUSTIBLE
Los valores de consumo de combustible, indicados en la siguiente tabla, han sido determinados
basándose en las pruebas de homologación prescritas por las Directivas europeas.
Para medir el consumo se efectúan los procedimientos siguientes:
❒ciclo urbano: empieza con un arranque en frío seguido de una conducción que simula el uso del
vehículo en el tráfico urbano;
❒ciclo extraurbano: se simula el empleo del vehículo en el tráfico extraurbano con frecuentes
aceleraciones en todas las marchas; la velocidad del trayecto oscila entre 0 y 120 km/h;
❒ciclo mixto: se determina ponderando aproximadamente el 37% del ciclo urbano y el 63% del ciclo
extraurbano.
ADVERTENCIA El tipo de trayecto, el estado del tráfico, las condiciones atmosféricas, la forma de
conducir, el estado general del vehículo, el nivel de equipamiento/dotaciones/accesorios, el uso del
climatizador, la carga del vehículo, la presencia de portaequipajes en el techo o cualquier situación que
perjudique la aerodinámica o la resistencia al avance conllevan valores de consumo diferentes a los
establecidos.
CONSUMO SEGÚN LA DIRECTIVA EUROPEA VIGENTE (litros/100 km)
263
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO(*)Versiones con relaciones largas (para las versiones/países donde esté previsto)
(**)Versiones con relaciones cortas con Start&Stop (para las versiones/países donde esté previsto)
(***)Versiones con relaciones cortas sin Start&Stop (para las versiones/países donde esté previsto)
Versiones Urbano Extraurbano Mixto
0.9 TwinAir 85 CV5,0 3,8 4,2
1.2 8 69 CV
(*)6,4 4,1 4,9
1.2 8 69 CV
(**)6,4 4,3 5,1
1.2 8V 69 CV
(***)6,7 4,3 5,2
1.3 16v MultiJet4,7 3,2 3,8 V
V
ADVERTENCIA Sólo tras los primeros 3.000 km de conducción se detectará una mayor regularidad en
el consumo de combustible.

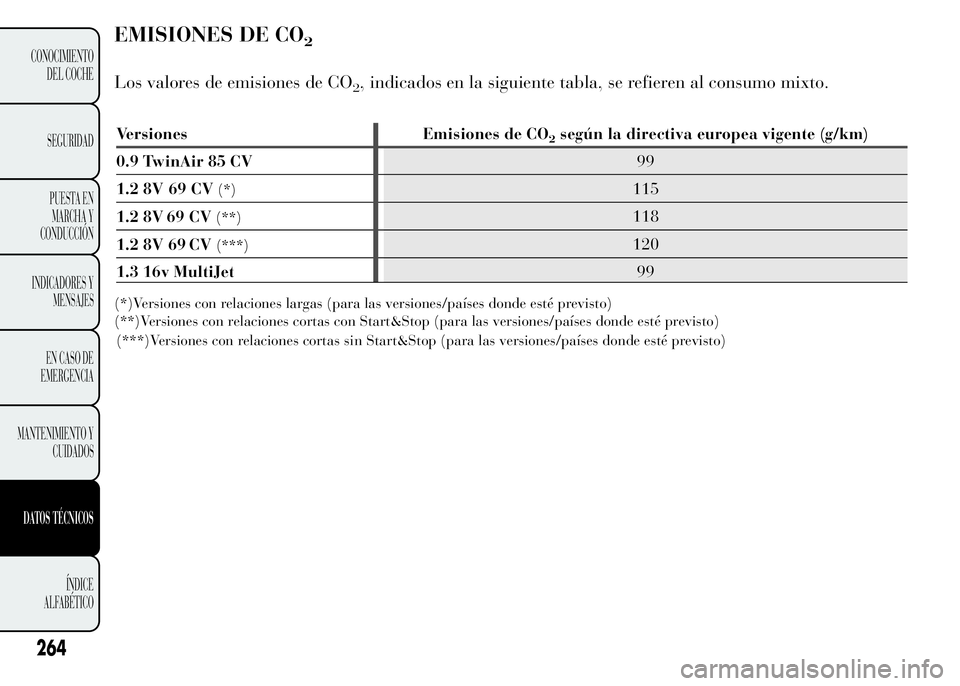

EMISIONES DE CO2
Los valores de emisiones de CO2, indicados en la siguiente tabla, se refieren al consumo mixto.
(*)Versiones con relaciones largas (para las versiones/países donde esté previsto)
(**)Versiones con relaciones cortas con Start&Stop (para las versiones/países donde esté previsto)
264
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
(***)Versiones con relaciones cortas sin Start&Stop (para las versiones/países donde esté previsto)
Versiones Emisiones de CO2según la directiva europea vigente (g/km)
0.9 TwinAir 85 CV99
1.2 8 69 CV
(*)115
1.2 8 69 CV
(**)118
1.28V69CV
(***)120
1.3 16v MultiJet99 V
V

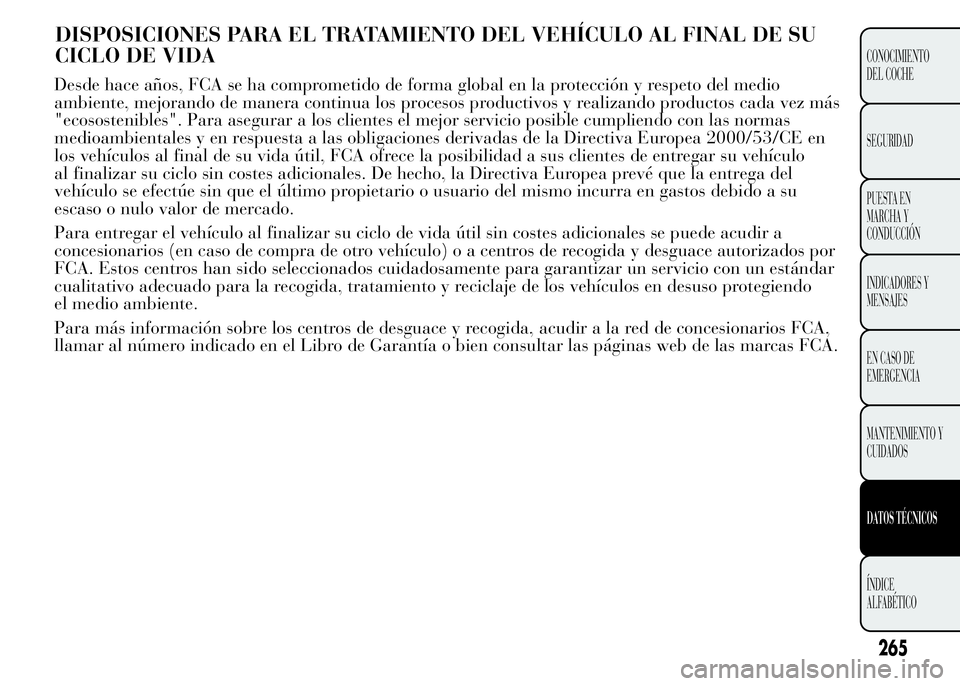

DISPOSICIONES PARA EL TRATAMIENTO DEL VEHÍCULO AL FINAL DE SU
CICLO DE VIDA
265
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
Desde hace años, FCA se ha comprometido de forma global en la protección y respeto del medio
ambiente, mejorando de manera continua los procesos productivos y realizando productos cada vez más
"ecosostenibles". Para asegurar a los clientes el mejor servicio posible cumpliendo con las normas
medioambientales y en respuesta a las obligaciones derivadas de la Directiva Europea 2000/53/CE en
los vehículos al final de su vida útil, FCA ofrece la posibilidad a sus clientes de entregar su vehículo
al finalizar su ciclo sin costes adicionales. De hecho, la Directiva Europea prevé que la entrega del
vehículo se efectúe sin que el último propietario o usuario del mismo incurra en gastos debido a su
escaso o nulo valor de mercado.
Para entregar el vehículo al finalizar su ciclo de vida útil sin costes adicionales se puede acudir a
concesionarios (en caso de compra de otro vehículo) o a centros de recogida y desguace autorizados por
FCA. Estos centros han sido seleccionados cuidadosamente para garantizar un servicio con un estándar
cualitativo adecuado para la recogida, tratamiento y reciclaje de los vehículos en desuso protegiendo
el medio ambiente.
Para más información sobre los centros de desguace y recogida, acudir a la red de concesionarios FCA,
llamar al número indicado en el Libro de Garantía o bien consultar las páginas web de las marcas FCA.

página que se ha dejado en blanco intencionadamente
