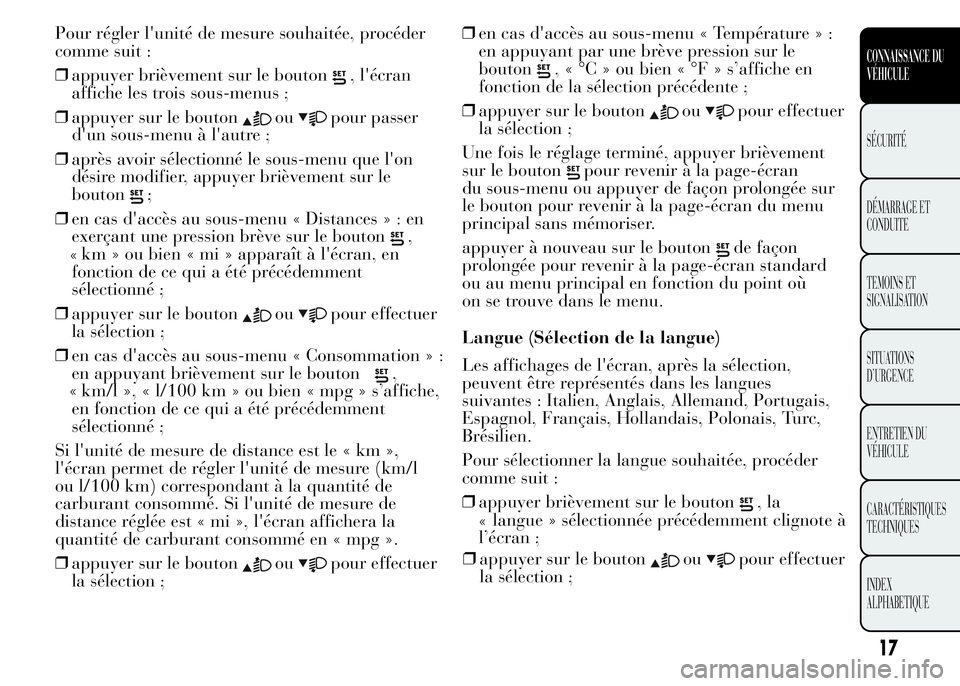

Pour régler l'unité de mesure souhaitée, procéder
comme suit :
❒appuyer brièvement sur le bouton
, l'écran
affiche les trois sous-menus ;
❒appuyer sur le bouton
oupour passer
d'un sous-menu à l'autre ;
❒après avoir sélectionné le sous-menu que l'on
désire modifier, appuyer brièvement sur le
bouton
;
❒en cas d'accès au sous-menu « Distances»:en
exerçant une pression brève sur le bouton
,
km » ou bien « mi » apparaît à l'écran, en
fonction de ce qui a été précédemment
sélectionné ;
❒appuyer sur le bouton
oupour effectuer
la sélection ;
❒en cas d'accès au sous-menu « Consommation » :
en appuyant brièvement sur le bouton
,
km/l », « l/100 km » ou bien « mpg » s’affiche,
en fonction de ce qui a été précédemment
sélectionné ;
Si l'unité de mesure de distance est le « km »,
l'écran permet de régler l'unité de mesure (km/l
ou l/100 km) correspondant à la quantité de
carburant consommé. Si l'unité de mesure de
distance réglée est « mi », l'écran affichera la
quantité de carburant consommé en « mpg ».
❒appuyer sur le bouton
oupour effectuer
la sélection ;❒en cas d'accès au sous-menu « Température » :
en appuyant par une brève pression sur le
bouton
, « °C » ou bien « °F » s’affiche en
fonction de la sélection précédente ;
❒appuyer sur le bouton
oupour effectuer
la sélection ;
Une fois le réglage terminé, appuyer brièvement
sur le bouton
pour revenir à la page-écran
du sous-menu ou appuyer de façon prolongée sur
le bouton pour revenir à la page-écran du menu
principal sans mémoriser.
appuyer à nouveau sur le bouton
de façon
prolongée pour revenir à la page-écran standard
ou au menu principal en fonction du point où
on se trouve dans le menu.
Langue (Sélection de la langue)
Les affichages de l'écran, après la sélection,
peuvent être représentés dans les langues
suivantes : Italien, Anglais, Allemand, Portugais,
Espagnol, Français, Hollandais, Polonais, Turc,
Brésilien.
Pour sélectionner la langue souhaitée, procéder
comme suit :
❒appuyer brièvement sur le bouton
,la
langue » sélectionnée précédemment clignote à
l’écran ;
17
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
❒appuyer sur le boutonoupour effectuer
la sélection ; «
«
«

❒appuyer brièvement sur le boutonpour
revenir à la page-écran menu ou bien appuyer
de manière prolongée sur le bouton pour revenir
à la page-écran standard sans mémoriser.

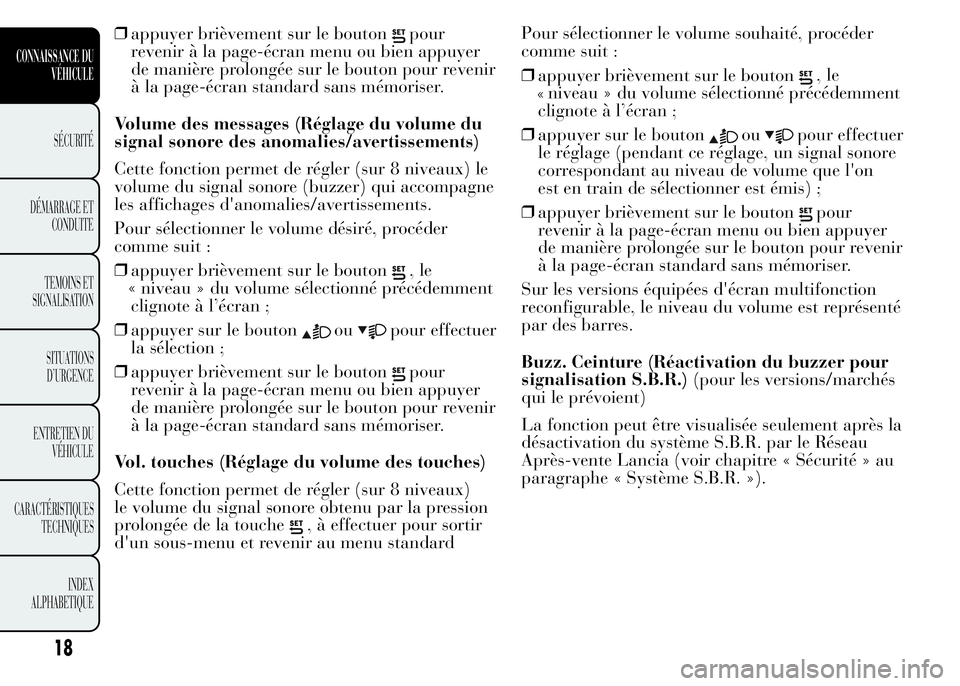

Volume des messages (Réglage du volume du
signal sonore des anomalies/avertissements)
Cette fonction permet de régler (sur 8 niveaux) le
volume du signal sonore (buzzer) qui accompagne
les affichages d'anomalies/avertissements.
Pour sélectionner le volume désiré, procéder
comme suit :
❒appuyer brièvement sur le bouton
,le
niveau » du volume sélectionné précédemment
clignote à l’écran ;
❒appuyer sur le bouton
oupour effectuer
la sélection ;
❒appuyer brièvement sur le bouton
pour
revenir à la page-écran menu ou bien appuyer
de manière prolongée sur le bouton pour revenir
à la page-écran standard sans mémoriser.
Vol. touches (Réglage du volume des touches)
Cette fonction permet de régler (sur 8 niveaux)
le volume du signal sonore obtenu par la pression
prolongée de la touche
, à effectuer pour sortir
d'un sous-menu et revenir au menu standardPour sélectionner le volume souhaité, procéder
comme suit :
❒appuyer brièvement sur le bouton
,le
niveau » du volume sélectionné précédemment
clignote à l’écran ;
❒appuyer sur le bouton
oupour effectuer
le réglage (pendant ce réglage, un signal sonore
correspondant au niveau de volume que l'on
est en train de sélectionner est émis) ;
❒appuyer brièvement sur le bouton
pour
revenir à la page-écran menu ou bien appuyer
de manière prolongée sur le bouton pour revenir
à la page-écran standard sans mémoriser.
Sur les versions équipées d'écran multifonction
reconfigurable, le niveau du volume est représenté
par des barres.
Buzz. Ceinture (Réactivation du buzzer pour
signalisation S.B.R.)(pour les versions/marchés
qui le prévoient)
La fonction peut être visualisée seulement après la
désactivation du système S.B.R. par le Réseau
Après-vente Lancia (voir chapitre « Sécurité » au
paragraphe « Système S.B.R. »).
18
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
««

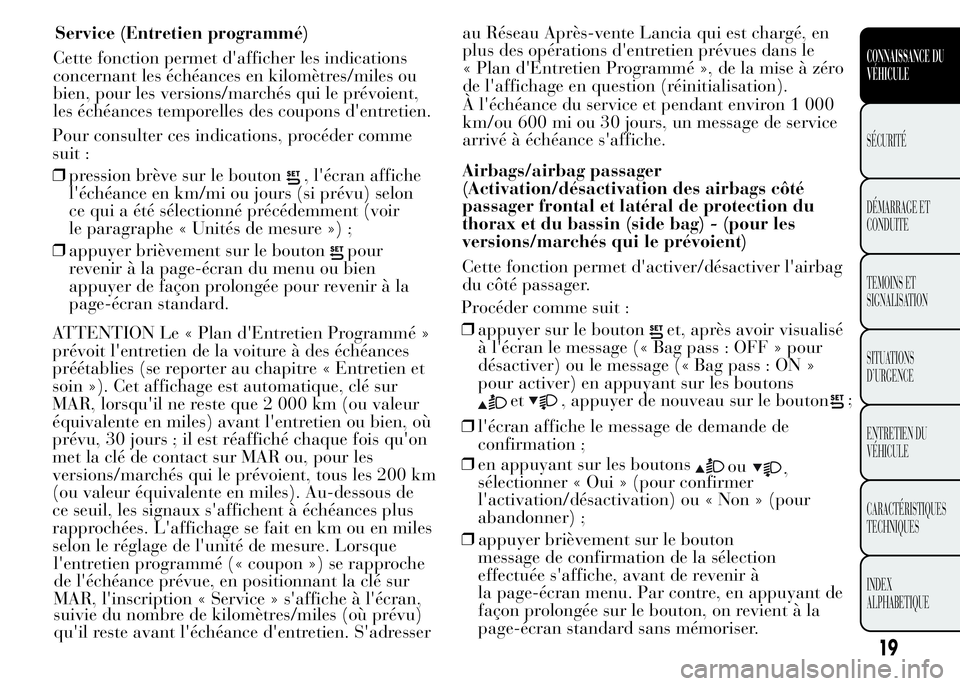

Service (Entretien programmé)
Airbags/airbag passager
(Activation/désactivation des airbags côté
passager frontal et latéral de protection du
thorax et du bassin (side bag) - (pour les
versions/marchés qui le prévoient)
Cette fonction permet d'activer/désactiver l'airbag
du côté passager.
19
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Cette fonction permet d'afficher les indications
concernant les échéances en kilomètres/miles ou
bien, pour les versions/marchés qui le prévoient,
les échéances temporelles des coupons d'entretien.
Pour consulter ces indications, procéder comme
suit :
❒pression brève sur le bouton
, l'écran affiche
l'échéance en km/mi ou jours (si prévu) selon
ce qui a été sélectionné précédemment (voir
le paragraphe « Unités de mesure ») ;
❒appuyer brièvement sur le bouton
pour
revenir à la page-écran du menu ou bien
appuyer de façon prolongée pour revenir à la
page-écran standard.
ATTENTION Le « Plan d'Entretien Programmé »
prévoit l'entretien de la voiture à des échéances
préétablies (se reporter au chapitre « Entretien et
soin »). Cet affichage est automatique, clé sur
MAR, lorsqu'il ne reste que 2 000 km (ou valeur
équivalente en miles) avant l'entretien ou bien, où
prévu, 30 jours ; il est réaffiché chaque fois qu'on
met la clé de contact sur MAR ou, pour les
versions/marchés qui le prévoient, tous les 200 km
(ou valeur équivalente en miles). Au-dessous de
ce seuil, les signaux s'affichent à échéances plus
rapprochées. L'affichage se fait en km ou en miles
selon le réglage de l'unité de mesure. Lorsqueau Réseau Après-vente Lancia qui est chargé, en
plus des opérations d'entretien prévues dans le
« Plan d'Entretien Programmé », de la mise à zéro
de l'affichage en question (réinitialisation).
À l'échéance du service et pendant environ 1 000
km/ou 600 mi ou 30 jours, un message de service
arrivé à échéance s'affiche.
Procéder comme suit :
❒appuyer sur le bouton
et, après avoir visualisé
à l'écran le message (« Bag pass : OFF » pour
désactiver) ou le message (« Bag pass : ON
pour activer) en appuyant sur les boutons
et, appuyer de nouveau sur le bouton;
❒l'écran affiche le message de demande de
confirmation ;
l'entretien programmé (« coupon ») se rapproche
de l'échéance prévue, en positionnant la clé sur
MAR, l'inscription « Service » s'affiche à l'écran,❒en appuyant sur les boutons
ou
,
sélectionner « Oui » (pour confirmer
l'activation/désactivation) ou « Non » (pour
abandonner) ;
suivie du nombre de kilomètres/miles (où prévu)
qu'il reste avant l'échéance d'entretien. S'adresser❒appuyer brièvement sur le bouton
message de confirmation de la sélection
effectuée s'affiche, avant de revenir à
la page-écran menu. Par contre, en appuyant de
façon prolongée sur le bouton, on revient à la
page-écran standard sans mémoriser.
»

Sortie Menu
Dernière fonction qui achève le cycle des réglages
énumérés sur la page-écran menu. Si l'on appuie
brièvement sur le bouton
, l'écran revient à
la page-écran standard sans mémoriser. En
appuyant sur le bouton
, l'écran revient à la
première rubrique du menu (« Bip Vitesse »).
TRIP COMPUTER
Généralités
Le « Trip computer » permet de visualiser, lorsque
la clé de contact est sur MAR, les paramètres
relatifs au fonctionnement du véhicule. Cette
fonction se compose de deux « trips » distincts,
appelés « TripA»et«TripB»,quiontune
vue d'ensemble de la « mission complète » du
véhicule (voyage) de manière indépendante l'un
de l'autre.
Les deux fonctions peuvent être mises à zéro
(réinitialisation - début d'une nouvelle mission).
Le « Trip A » permet de visualiser les paramètres
suivants :
❒Température extérieure (seulement pour les
versions GPL/Natural Power équipées d'écran
multifonction)
❒Autonomie
❒Distance parcourue
❒Consommation moyenne
❒Consommation instantanée
❒Vitesse moyenne
❒Temps de voyage (durée de conduite).
Le « Trip B » permet de visualiser les paramètres
suivants :
❒Distance parcourue B
❒Consommation moyenne B
20
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

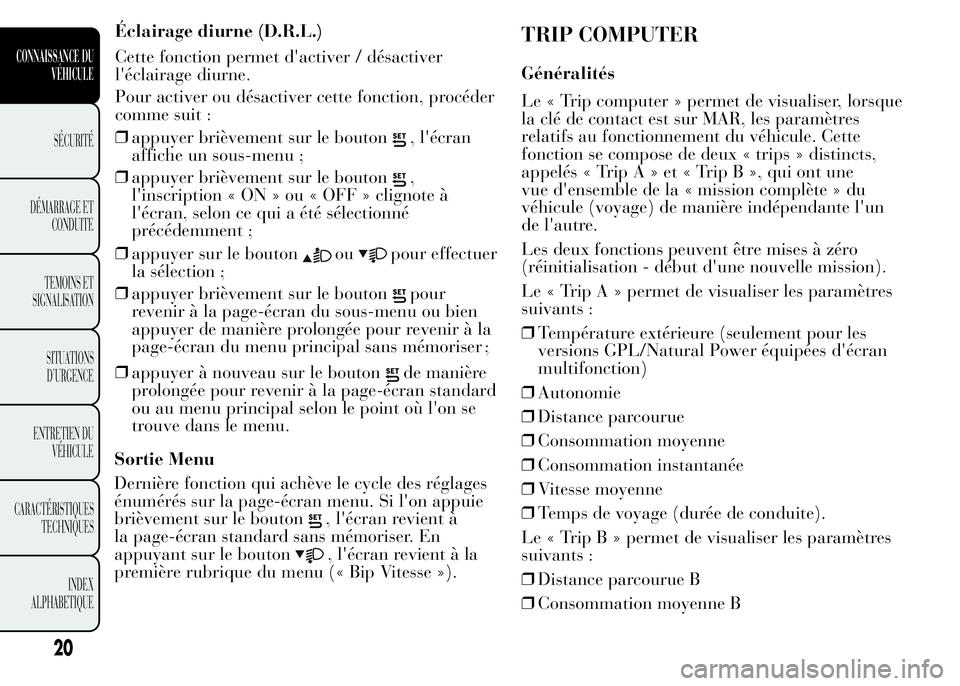

Éclairage diurne (D.R.L.)
Cette fonction permet d'activer / désactiver
l'éclairage diurne.
Pour activer ou désactiver cette fonction, procéder
comme suit :
❒appuyer brièvement sur le bouton
, l'écran
affiche un sous-menu ;
❒appuyer brièvement sur le bouton
,
l'inscription « ON » ou « OFF » clignote à
l'écran, selon ce qui a été sélectionné
précédemment ;
❒appuyer sur le bouton
oupour effectuer
la sélection ;
❒appuyer brièvement sur le bouton
pour
revenir à la page-écran du sous-menu ou bien
appuyer de manière prolongée pour revenir à la
page-écran du menu principal sans mémoriser ;
❒appuyer à nouveau sur le bouton
de manière
prolongée pour revenir à la page-écran standard
ou au menu principal selon le point où l'on se
trouve dans le menu.

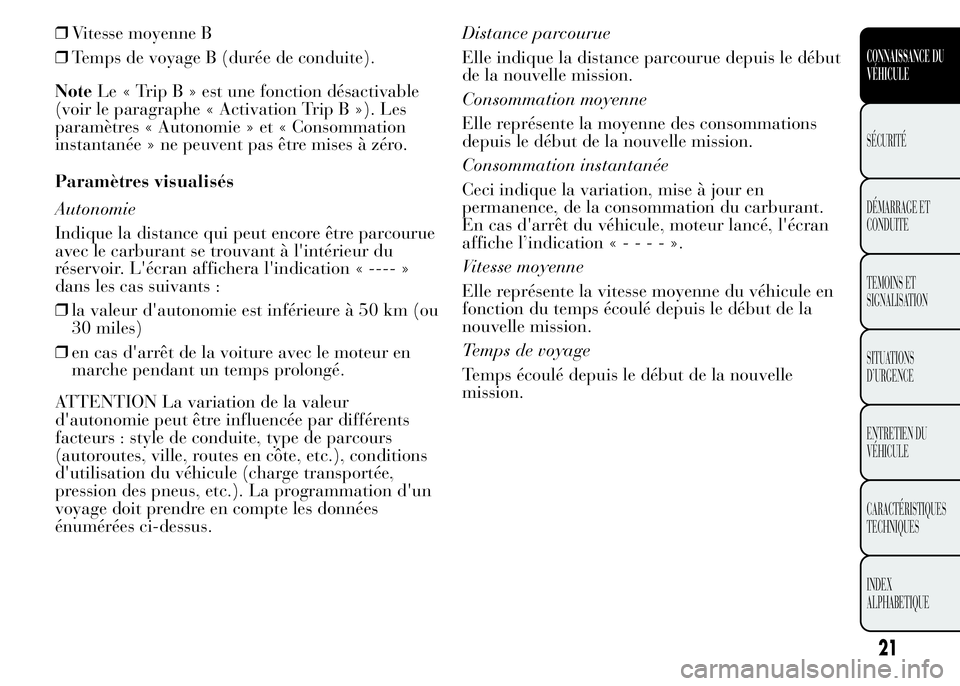

❒Vitesse moyenne B
❒Temps de voyage B (durée de conduite).
NoteLe « Trip B » est une fonction désactivable
(voir le paragraphe « Activation Trip B »). Les
paramètres « Autonomie » et « Consommation
instantanée » ne peuvent pas être mises à zéro.
Paramètres visualisés
Autonomie
Indique la distance qui peut encore être parcourue
avec le carburant se trouvant à l'intérieur du
réservoir. L'écran affichera l'indication « ---- »
dans les cas suivants :
❒la valeur d'autonomie est inférieure à 50 km (ou
30 miles)
❒en cas d'arrêt de la voiture avec le moteur en
marche pendant un temps prolongé.
ATTENTION La variation de la valeur
d'autonomie peut être influencée par différents
facteurs : style de conduite, type de parcours
(autoroutes, ville, routes en côte, etc.), conditions
d'utilisation du véhicule (charge transportée,
pression des pneus, etc.). La programmation d'un
voyage doit prendre en compte les données
énumérées ci-dessus.Distance parcourue
Elle indique la distance parcourue depuis le début
de la nouvelle mission.
Consommation moyenne
Elle représente la moyenne des consommations
depuis le début de la nouvelle mission.
Consommation instantanée
Ceci indique la variation, mise à jour en
permanence, de la consommation du carburant.
En cas d'arrêt du véhicule, moteur lancé, l'écran
affiche l’indication«----».
Vitesse moyenne
Elle représente la vitesse moyenne du véhicule en
fonction du temps écoulé depuis le début de la
nouvelle mission.
Temps de voyage
Temps écoulé depuis le début de la nouvelle
mission.
21
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

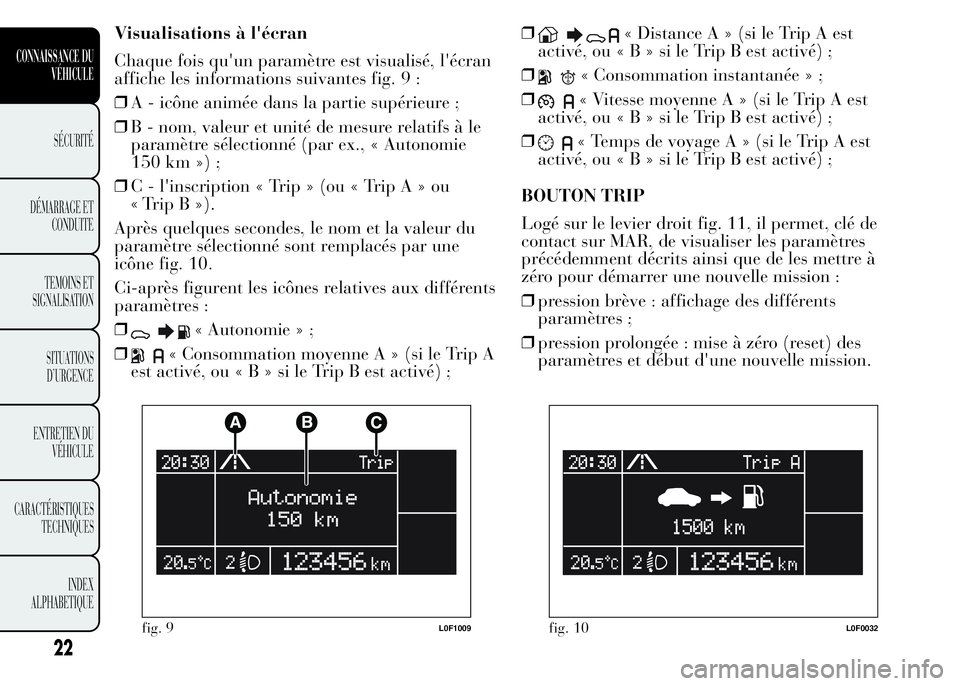

Visualisations à l'écran
Chaque fois qu'un paramètre est visualisé, l'écran
affiche les informations suivantes fig. 9 :
❒A - icône animée dans la partie supérieure ;
❒B - nom, valeur et unité de mesure relatifs à le
paramètre sélectionné (par ex., « Autonomie
150 km ») ;
❒C - l'inscription « Trip » (ou « TripA»ou
Trip B »).
Après quelques secondes, le nom et la valeur du
paramètre sélectionné sont remplacés par une
icône fig. 10.
Ci-après figurent les icônes relatives aux différents
paramètres :
❒
« Autonomie » ;
❒
« Consommation moyenne A » (si le Trip A
est activé, ou«B»sileTripBestactivé) ;❒
« Distance A » (si le Trip A est
activé, ou«B»sileTripBestactivé) ;
❒
« Consommation instantanée » ;
❒
« Vitesse moyenne A » (si le Trip A est
activé, ou«B»sileTripBestactivé) ;
❒
« Temps de voyage A » (si le Trip A est
activé, ou«B»sileTripBestactivé) ;
BOUTON TRIP
Logé sur le levier droit fig. 11, il permet, clé de
contact sur MAR, de visualiser les paramètres
précédemment décrits ainsi que de les mettre à
zéro pour démarrer une nouvelle mission :
❒pression brève : affichage des différents
paramètres ;
❒pression prolongée : mise à zéro (reset) des
paramètres et début d'une nouvelle mission.
fig. 9L0F1009fig. 10L0F0032
22
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
«

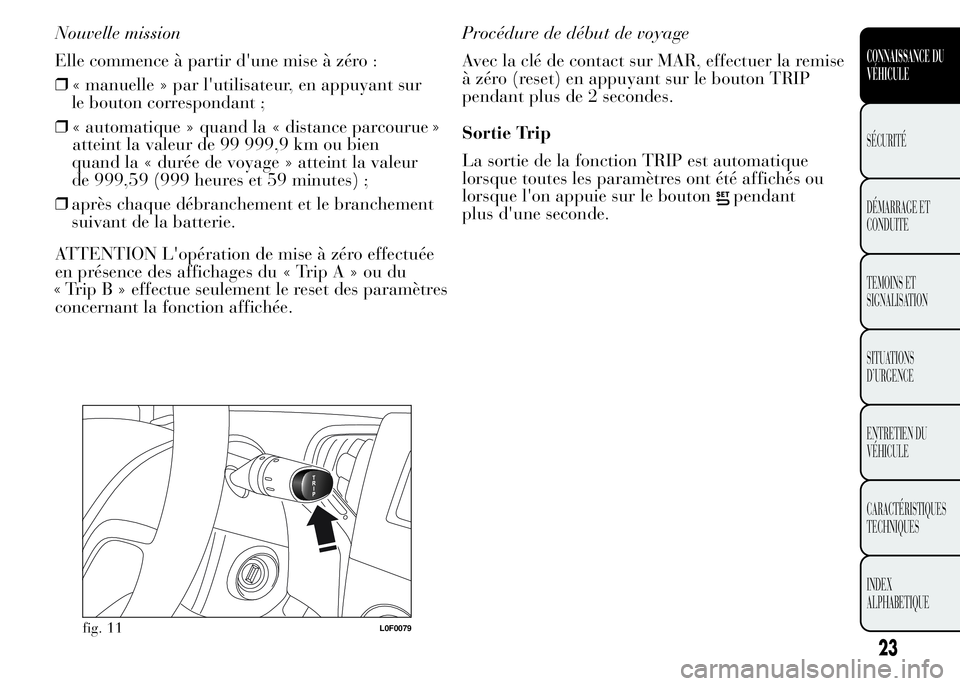

Nouvelle mission
Elle commence à partir d'une mise à zéro :
❒« manuelle » par l'utilisateur, en appuyant sur
le bouton correspondant ;
❒« automatique » quand la « distance parcourue
atteint la valeur de 99 999,9 km ou bien
quand la « durée de voyage » atteint la valeur
de 999,59 (999 heures et 59 minutes) ;
❒après chaque débranchement et le branchement
suivant de la batterie.
ATTENTION L'opération de mise à zéro effectuée
en présence des affichages du « TripA»oudu
Trip B » effectue seulement le reset des paramètres
concernant la fonction affichée.Procédure de début de voyage
Avec la clé de contact sur MAR, effectuer la remise
à zéro (reset) en appuyant sur le bouton TRIP
pendant plus de 2 secondes.
Sortie Trip
La sortie de la fonction TRIP est automatique
lorsque toutes les paramètres ont été affichés ou
lorsque l'on appuie sur le bouton
pendant
plus d'une seconde.
fig. 11L0F0079
23
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
«»

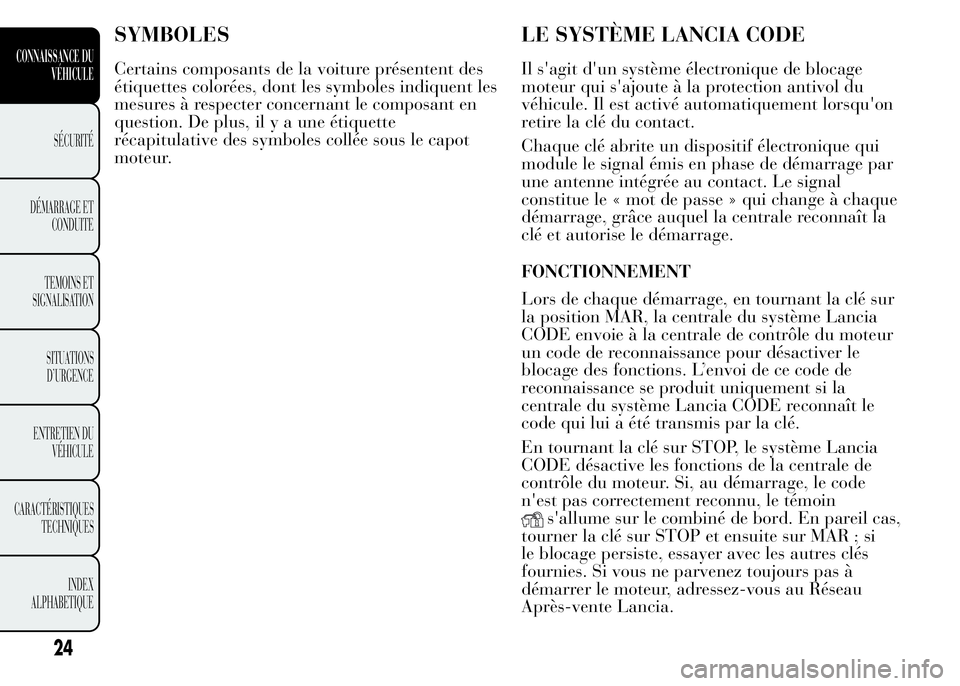

SYMBOLES
Certains composants de la voiture présentent des
étiquettes colorées, dont les symboles indiquent les
mesures à respecter concernant le composant en
question. De plus, il y a une étiquette
récapitulative des symboles collée sous le capot
moteur.
LE SYSTÈME LANCIA CODE
Il s'agit d'un système électronique de blocage
moteur qui s'ajoute à la protection antivol du
véhicule. Il est activé automatiquement lorsqu'on
retire la clé du contact.
Chaque clé abrite un dispositif électronique qui
module le signal émis en phase de démarrage par
une antenne intégrée au contact. Le signal
constitue le « mot de passe » qui change à chaque
démarrage, grâce auquel la centrale reconnaît la
clé et autorise le démarrage.
FONCTIONNEMENT
Lors de chaque démarrage, en tournant la clé sur
la position MAR, la centrale du système Lancia
CODE envoie à la centrale de contrôle du moteur
un code de reconnaissance pour désactiver le
blocage des fonctions. L’envoi de ce code de
reconnaissance se produit uniquement si la
centrale du système Lancia CODE reconnaît le
code qui lui a été transmis par la clé.
En tournant la clé sur STOP, le système Lancia
CODE désactive les fonctions de la centrale de
contrôle du moteur. Si, au démarrage, le code
n'est pas correctement reconnu, le témoin
s'allume sur le combiné de bord. En pareil cas,
tourner la clé sur STOP et ensuite sur MAR ; si
le blocage persiste, essayer avec les autres clés
fournies. Si vous ne parvenez toujours pas à
démarrer le moteur, adressez-vous au Réseau
Après-vente Lancia.
24
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

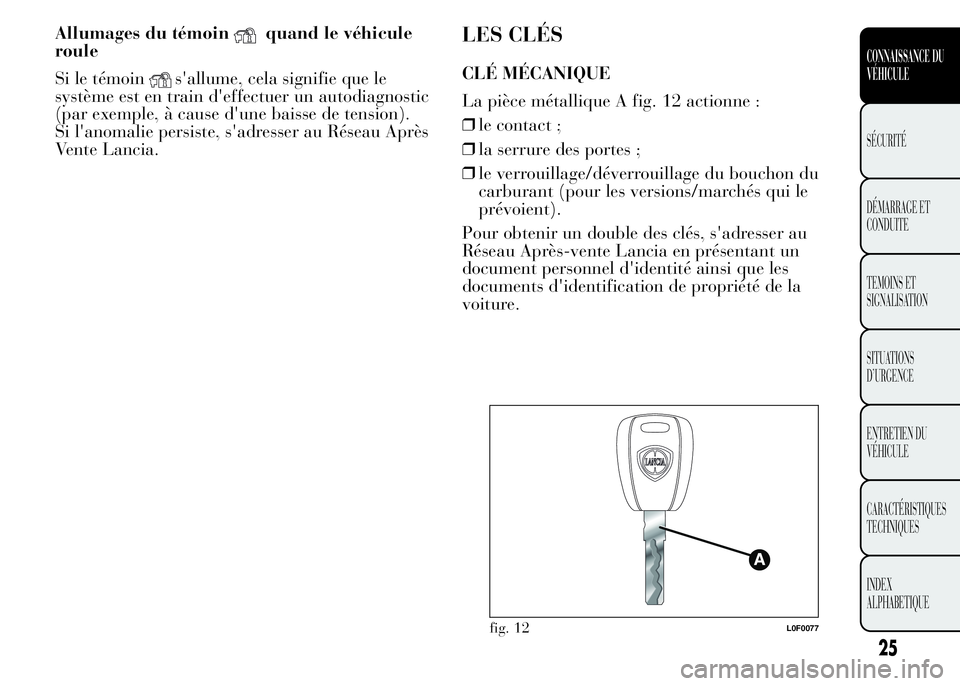

Allumages du témoinquand le véhicule
roule
Si le témoin
s'allume, cela signifie que le
système est en train d'effectuer un autodiagnostic
(par exemple, à cause d'une baisse de tension).
Si l'anomalie persiste, s'adresser au Réseau Après
Vente Lancia.
LES CLÉS
CLÉ MÉCANIQUE
La pièce métallique A fig. 12 actionne :
❒le contact ;
❒la serrure des portes ;
❒le verrouillage/déverrouillage du bouchon du
carburant (pour les versions/marchés qui le
prévoient).
Pour obtenir un double des clés, s'adresser au
Réseau Après-vente Lancia en présentant un
document personnel d'identité ainsi que les
documents d'identification de propriété de la
voiture.
fig. 12L0F0077
25
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

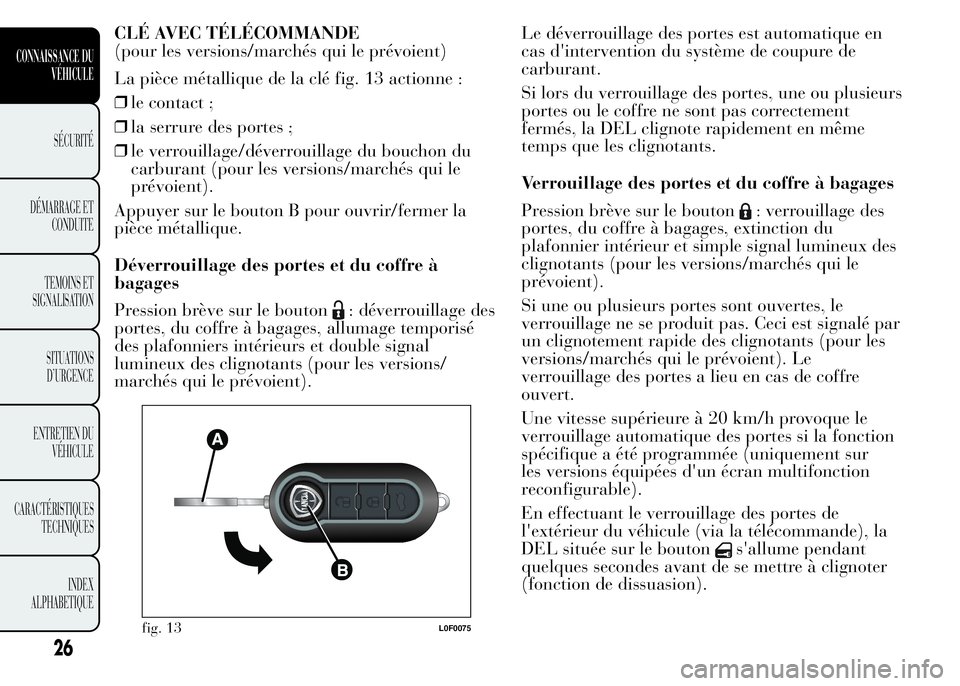

CLÉ AVEC TÉLÉCOMMANDE
(pour les versions/marchés qui le prévoient)
La pièce métallique de la clé fig. 13 actionne :
❒le contact ;
❒la serrure des portes ;
❒le verrouillage/déverrouillage du bouchon du
carburant (pour les versions/marchés qui le
prévoient).
Appuyer sur le bouton B pour ouvrir/fermer la
pièce métallique.
Déverrouillage des portes et du coffre à
bagages
Pression brève sur le bouton
: déverrouillage des
portes, du coffre à bagages, allumage temporisé
des plafonniers intérieurs et double signal
lumineux des clignotants (pour les versions/
marchés qui le prévoient).Le déverrouillage des portes est automatique en
cas d'intervention du système de coupure de
carburant.
Si lors du verrouillage des portes, une ou plusieurs
portes ou le coffre ne sont pas correctement
fermés, la DEL clignote rapidement en même
temps que les clignotants.
Verrouillage des portes et du coffre à bagages
Pression brève sur le bouton
: verrouillage des
portes, du coffre à bagages, extinction du
plafonnier intérieur et simple signal lumineux des
clignotants (pour les versions/marchés qui le
prévoient).
Si une ou plusieurs portes sont ouvertes, le
verrouillage ne se produit pas. Ceci est signalé par
un clignotement rapide des clignotants (pour les
versions/marchés qui le prévoient). Le
verrouillage des portes a lieu en cas de coffre
ouvert.
Une vitesse supérieure à 20 km/h provoque le
verrouillage automatique des portes si la fonction
spécifique a été programmée (uniquement sur
les versions équipées d'un écran multifonction
reconfigurable).
En effectuant le verrouillage des portes de
l'extérieur du véhicule (via la télécommande), la
DEL située sur le bouton
s'allume pendant
quelques secondes avant de se mettre à clignoter
(fonction de dissuasion).
fig. 13L0F0075
26
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
