Lancia Ypsilon 2015 Návod k použití a údržbě (in Czech)

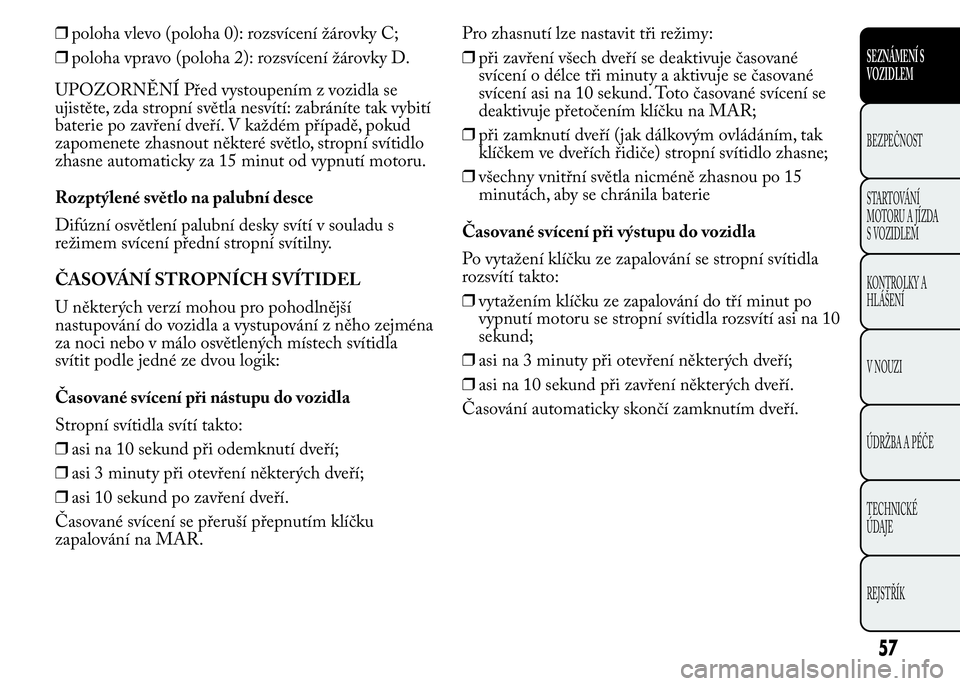

❒poloha vlevo (poloha 0): rozsvícení žárovky C;
❒poloha vpravo (poloha 2): rozsvícení žárovky D.
UPOZORNĚNÍ Před vystoupením z vozidla se
ujistěte, zda stropní světla nesvítí: zabráníte tak vybití
baterie po zavření dveří. V každém případě, pokud
zapomenete zhasnout některé světlo, stropní svítidlo
zhasne automaticky za 15 minut od vypnutí motoru.
Rozptýlené světlo na palubní desce
Difúzní osvětlení palubní desky svítí v souladu s
režimem svícení přední stropní svítilny.
ČASOVÁNÍ STROPNÍCH SVÍTIDEL
U některých verzí mohou pro pohodlnější
nastupování do vozidla a vystupování z něho zejména
za noci nebo v málo osvětlených místech svítidla
svítit podle jedné ze dvou logik:
Časované svícení při nástupu do vozidla
Stropní svítidla svítí takto:
❒asi na 10 sekund při odemknutí dveří;
❒asi 3 minuty při otevření některých dveří;
❒asi 10 sekund po zavření dveří.
Časované svícení se přeruší přepnutím klíčku
zapalování na MAR.Pro zhasnutí lze nastavit tři režimy:
❒při zavření všech dveří se deaktivuje časované
svícení o délce tři minuty a aktivuje se časované
svícení asi na 10 sekund. Toto časované svícení se
deaktivuje přetočením klíčku na MAR;
❒při zamknutí dveří (jak dálkovým ovládáním, tak
klíčkem ve dveřích řidiče) stropní svítidlo zhasne;
❒všechny vnitřní světla nicméně zhasnou po 15
minutách, aby se chránila baterie
Časované svícení při výstupu do vozidla
Po vytažení klíčku ze zapalování se stropní svítidla
rozsvítí takto:
❒vytažením klíčku ze zapalování do tří minut po
vypnutí motoru se stropní svítidla rozsvítí asi na 10
sekund;
❒asi na 3 minuty při otevření některých dveří;
❒asi na 10 sekund při zavření některých dveří.
Časování automaticky skončí zamknutím dveří.
57
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

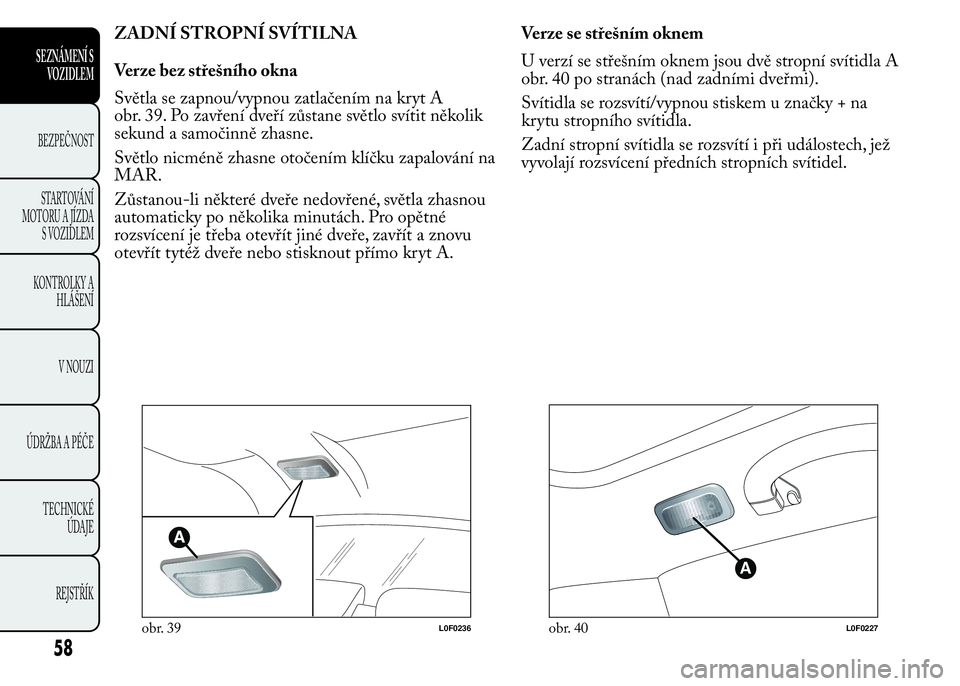

ZADNÍ STROPNÍ SVÍTILNA
Verze bez střešního okna
Světla se zapnou/vypnou zatlačením na kryt A
obr. 39. Po zavření dveří zůstane světlo svítit několik
sekund a samočinně zhasne.
Světlo nicméně zhasne otočením klíčku zapalování na
MAR.
Zůstanou-li některé dveře nedovřené, světla zhasnou
automaticky po několika minutách. Pro opětné
rozsvícení je třeba otevřít jiné dveře, zavřít a znovu
otevřít tytéž dveře nebo stisknout přímo kryt A.Verze se střešním oknem
U verzí se střešním oknem jsou dvě stropní svítidla A
obr. 40 po stranách (nad zadními dveřmi).
Svítidla se rozsvítí/vypnou stiskem u značky + na
krytu stropního svítidla.
Zadní stropní svítidla se rozsvítí i při událostech, jež
vyvolají rozsvícení předních stropních svítidel.
obr. 39L0F0236
A
obr. 40L0F0227
58
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

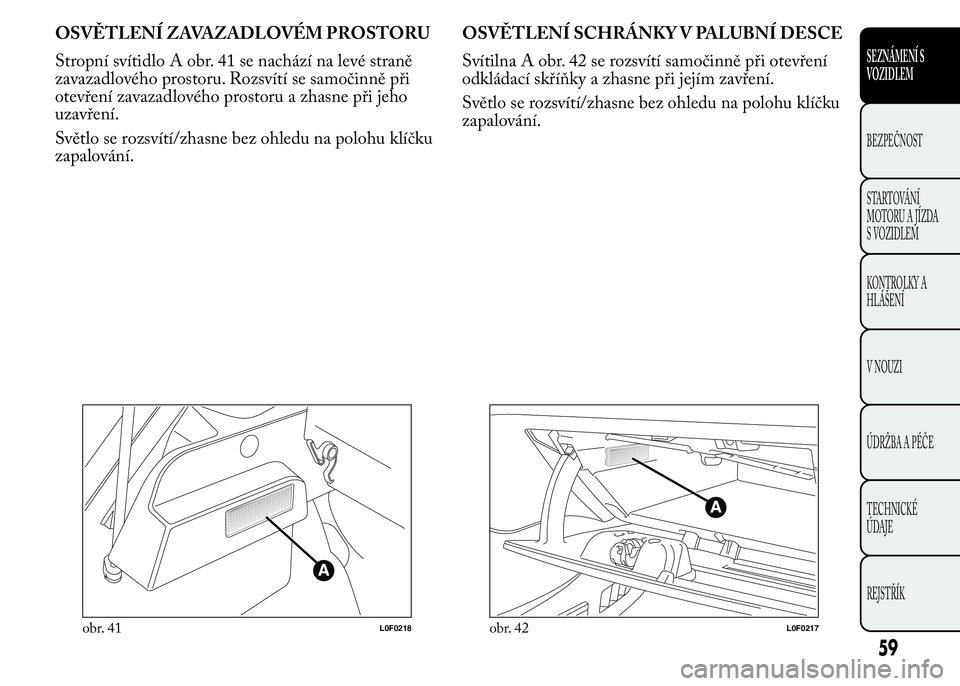

OSVĚTLENÍ ZAVAZADLOVÉM PROSTORU
Stropní svítidlo A obr. 41 se nachází na levé straně
zavazadlového prostoru. Rozsvítí se samočinně při
otevření zavazadlového prostoru a zhasne při jeho
uzavření.
Světlo se rozsvítí/zhasne bez ohledu na polohu klíčku
zapalování.OSVĚTLENÍ SCHRÁNKY V PALUBNÍ DESCE
Svítilna A obr. 42 se rozsvítí samočinně při otevření
odkládací skříňky a zhasne při jejím zavření.
Světlo se rozsvítí/zhasne bez ohledu na polohu klíčku
zapalování.
obr. 41L0F0218obr. 42L0F0217
59
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

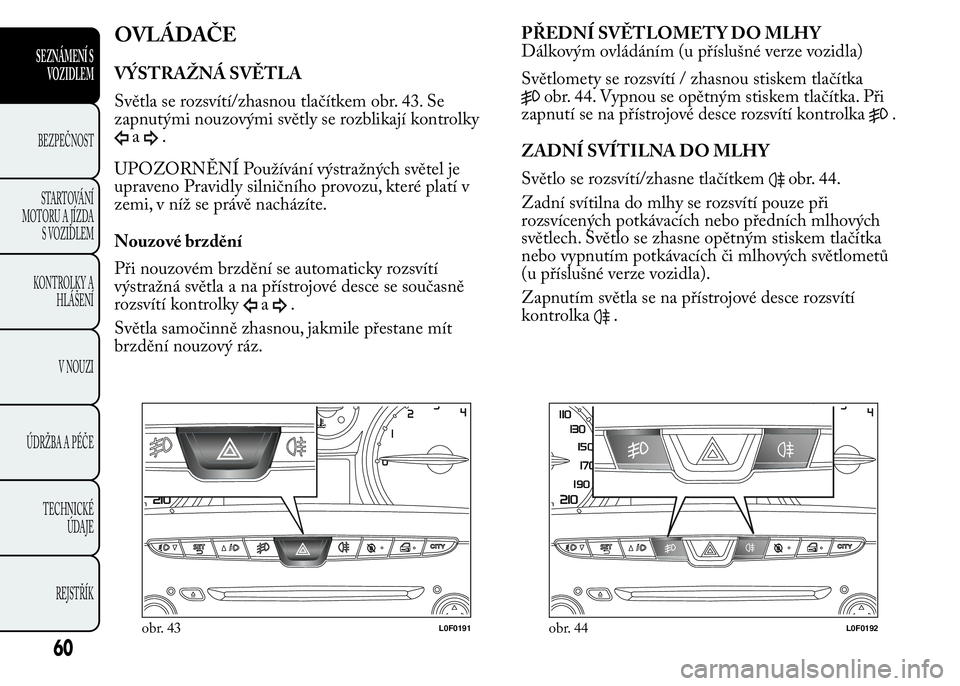

OVLÁDAČE
VÝSTRAŽNÁ SVĚTLA
Světla se rozsvítí/zhasnou tlačítkem obr. 43. Se
zapnutými nouzovými světly se rozblikají kontrolky
a.
UPOZORNĚNÍ Používání výstražných světel je
upraveno Pravidly silničního provozu, které platí v
zemi, v níž se právě nacházíte.
Nouzové brzdění
Při nouzovém brzdění se automaticky rozsvítí
výstražná světla a na přístrojové desce se současně
rozsvítí kontrolky
a.
Světla samočinně zhasnou, jakmile přestane mít
brzdění nouzový ráz.PŘEDNÍ SVĚTLOMETY DO MLHY
Dálkovým ovládáním (u příslušné verze vozidla)
Světlomety se rozsvítí / zhasnou stiskem tlačítka
obr. 44. Vypnou se opětným stiskem tlačítka. Při
zapnutí se na přístrojové desce rozsvítí kontrolka
.
ZADNÍ SVÍTILNA DO MLHY
Světlo se rozsvítí/zhasne tlačítkem
obr. 44.
Zadní svítilna do mlhy se rozsvítí pouze při
rozsvícených potkávacích nebo předních mlhových
světlech. Světlo se zhasne opětným stiskem tlačítka
nebo vypnutím potkávacích či mlhových světlometů
(u příslušné verze vozidla).
Zapnutím světla se na přístrojové desce rozsvítí
kontrolka
.
obr. 43L0F0191obr. 44L0F0192
60
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

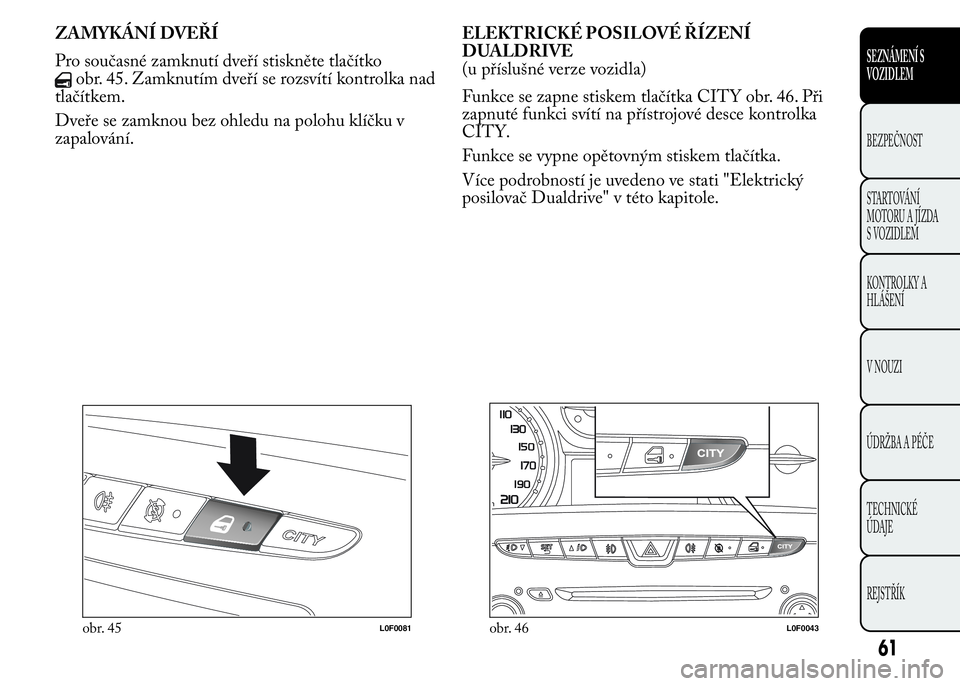

ZAMYKÁNÍ DVEŘÍ
Pro současné zamknutí dveří stiskněte tlačítko
obr. 45. Zamknutím dveří se rozsvítí kontrolka nad
tlačítkem.
Dveře se zamknou bez ohledu na polohu klíčku v
zapalování.ELEKTRICKÉ POSILOVÉ ŘÍZENÍ
DUALDRIVE
(u příslušné verze vozidla)
Funkce se zapne stiskem tlačítka CITY obr. 46. Při
zapnuté funkci svítí na přístrojové desce kontrolka
CITY.
Funkce se vypne opětovným stiskem tlačítka.
Více podrobností je uvedeno ve stati "Elektrický
posilovač Dualdrive" v této kapitole.
obr. 45L0F0081obr. 46L0F0043
61
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

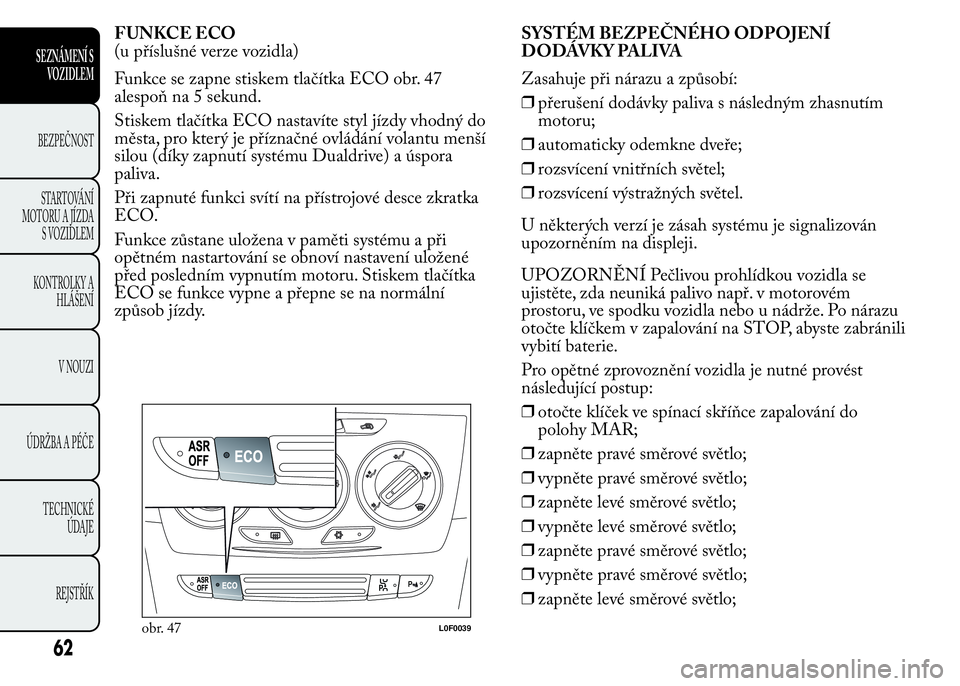

FUNKCE ECO
(u příslušné verze vozidla)
Funkce se zapne stiskem tlačítka ECO obr. 47
alespoň na 5 sekund.
Stiskem tlačítka ECO nastavíte styl jízdy vhodný do
města, pro který je příznačné ovládání volantu menší
silou (díky zapnutí systému Dualdrive) a úspora
paliva.
Při zapnuté funkci svítí na přístrojové desce zkratka
ECO.
Funkce zůstane uložena v paměti systému a při
opětném nastartování se obnoví nastavení uložené
před posledním vypnutím motoru. Stiskem tlačítka
ECO se funkce vypne a přepne se na normální
způsob jízdy.SYSTÉM BEZPEČNÉHO ODPOJENÍ
DODÁVKY PALIVA
Zasahuje při nárazu a způsobí:
❒přerušení dodávky paliva s následným zhasnutím
motoru;
❒automaticky odemkne dveře;
❒rozsvícení vnitřních světel;
❒rozsvícení výstražných světel.
U některých verzí je zásah systému je signalizován
upozorněním na displeji.
UPOZORNĚNÍ Pečlivou prohlídkou vozidla se
ujistěte, zda neuniká palivo např. v motorovém
prostoru, ve spodku vozidla nebo u nádrže. Po nárazu
otočte klíčkem v zapalování na STOP, abyste zabránili
vybití baterie.
Pro opětné zprovoznění vozidla je nutné provést
následující postup:
❒otočte klíček ve spínací skříňce zapalování do
polohy MAR;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
obr. 47L0F0039
62
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

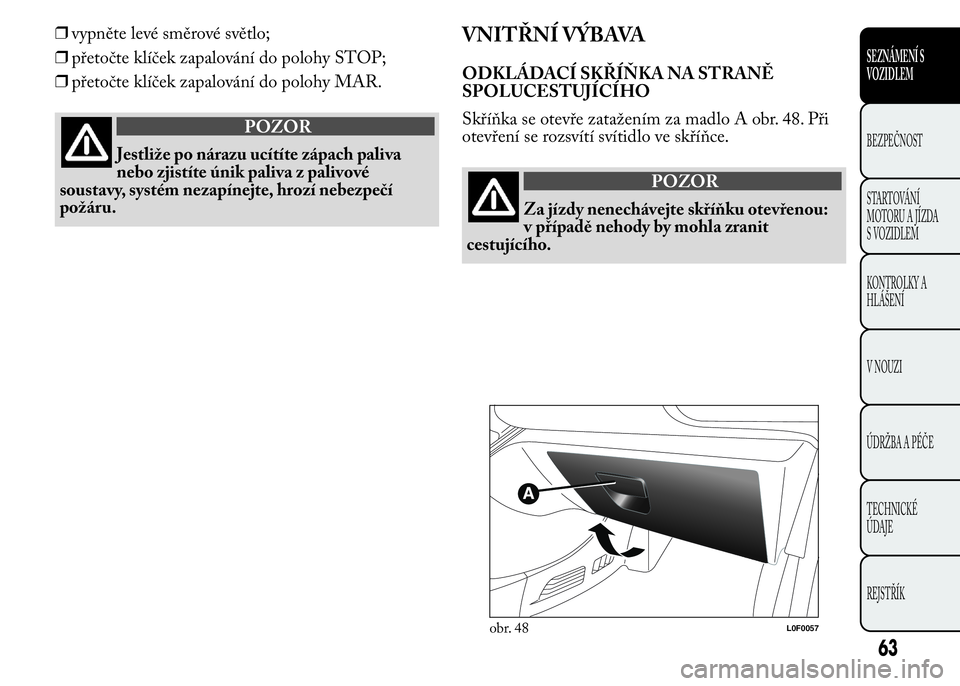

❒vypněte levé směrové světlo;
❒přetočte klíček zapalování do polohy STOP;
❒přetočte klíček zapalování do polohy MAR.
POZOR
Jestliže po nárazu ucítíte zápach paliva
nebo zjistíte únik paliva z palivové
soustavy, systém nezapínejte, hrozí nebezpečí
požáru.
VNITŘNÍ VÝBAVA
ODKLÁDACÍ SKŘÍŇKA NA STRANĚ
SPOLUCESTUJÍCÍHO
Skříňka se otevře zatažením za madlo A obr. 48. Při
otevření se rozsvítí svítidlo ve skříňce.
POZOR
Za jízdy nenechávejte skříňku otevřenou:
v případě nehody by mohla zranit
cestujícího.
obr. 48L0F0057
63
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

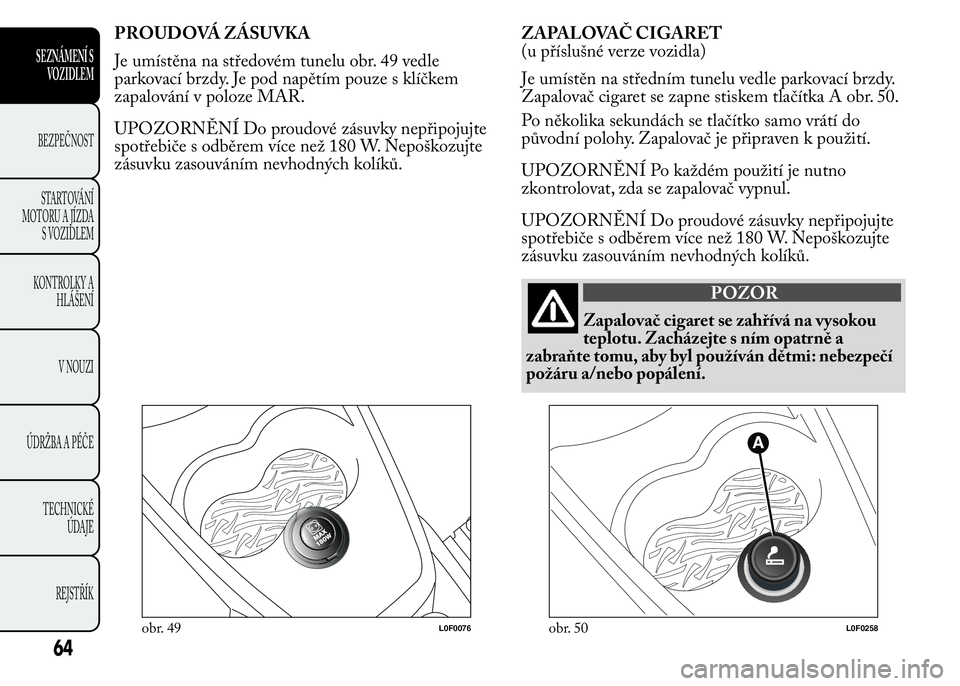

PROUDOVÁ ZÁSUVKA
Je umístěna na středovém tunelu obr. 49 vedle
parkovací brzdy. Je pod napětím pouze s klíčkem
zapalování v poloze MAR.
UPOZORNĚNÍ Do proudové zásuvky nepřipojujte
spotřebiče s odběrem více než 180 W. Nepoškozujte
zásuvku zasouváním nevhodných kolíků.ZAPALOVAČ CIGARET
(u příslušné verze vozidla)
Je umístěn na středním tunelu vedle parkovací brzdy.
Zapalovač cigaret se zapne stiskem tlačítka A obr. 50.
Po několika sekundách se tlačítko samo vrátí do
původní polohy. Zapalovač je připraven k použití.
UPOZORNĚNÍ Po každém použití je nutno
zkontrolovat, zda se zapalovač vypnul.
UPOZORNĚNÍ Do proudové zásuvky nepřipojujte
spotřebiče s odběrem více než 180 W. Nepoškozujte
zásuvku zasouváním nevhodných kolíků.
POZOR
Zapalovač cigaret se zahřívá na vysokou
teplotu. Zacházejte s ním opatrně a
zabraňte tomu, aby byl používán dětmi: nebezpečí
požáru a/nebo popálení.
obr. 49L0F0076obr. 50L0F0258
64
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

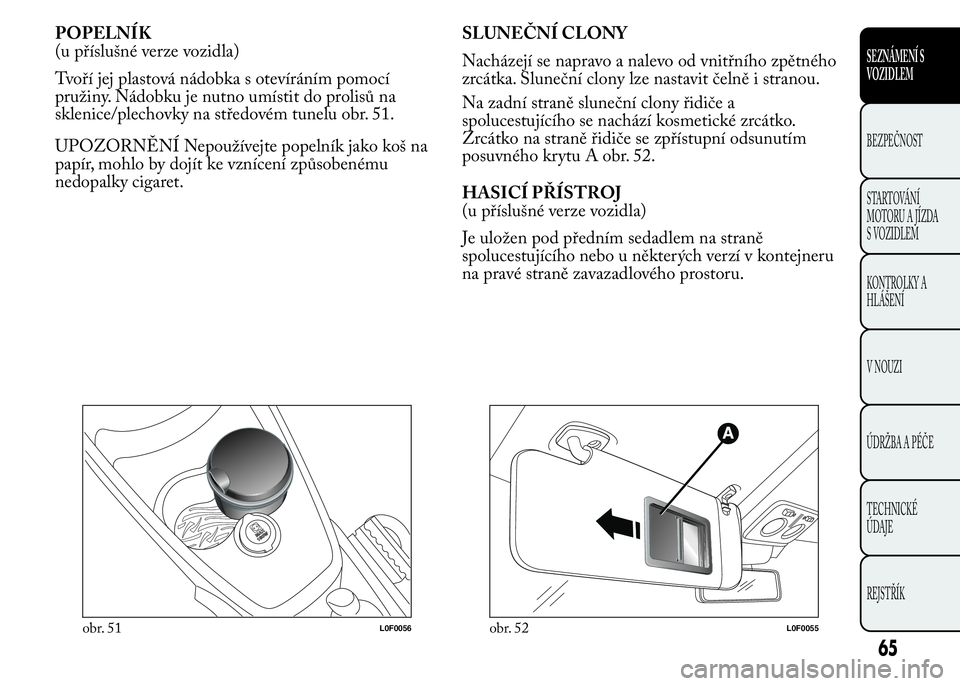

POPELNÍK
(u příslušné verze vozidla)
Tvoří jej plastová nádobka s otevíráním pomocí
pružiny. Nádobku je nutno umístit do prolisů na
sklenice/plechovky na středovém tunelu obr. 51.
UPOZORNĚNÍ Nepoužívejte popelník jako koš na
papír, mohlo by dojít ke vznícení způsobenému
nedopalky cigaret.SLUNEČNÍ CLONY
Nacházejí se napravo a nalevo od vnitřního zpětného
zrcátka. Sluneční clony lze nastavit čelně i stranou.
Na zadní straně sluneční clony řidiče a
spolucestujícího se nachází kosmetické zrcátko.
Zrcátko na straně řidiče se zpřístupní odsunutím
posuvného krytu A obr. 52.
HASICÍ PŘÍSTROJ
(u příslušné verze vozidla)
Je uložen pod předním sedadlem na straně
spolucestujícího nebo u některých verzí v kontejneru
na pravé straně zavazadlového prostoru.
obr. 51L0F0056obr. 52L0F0055
65
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

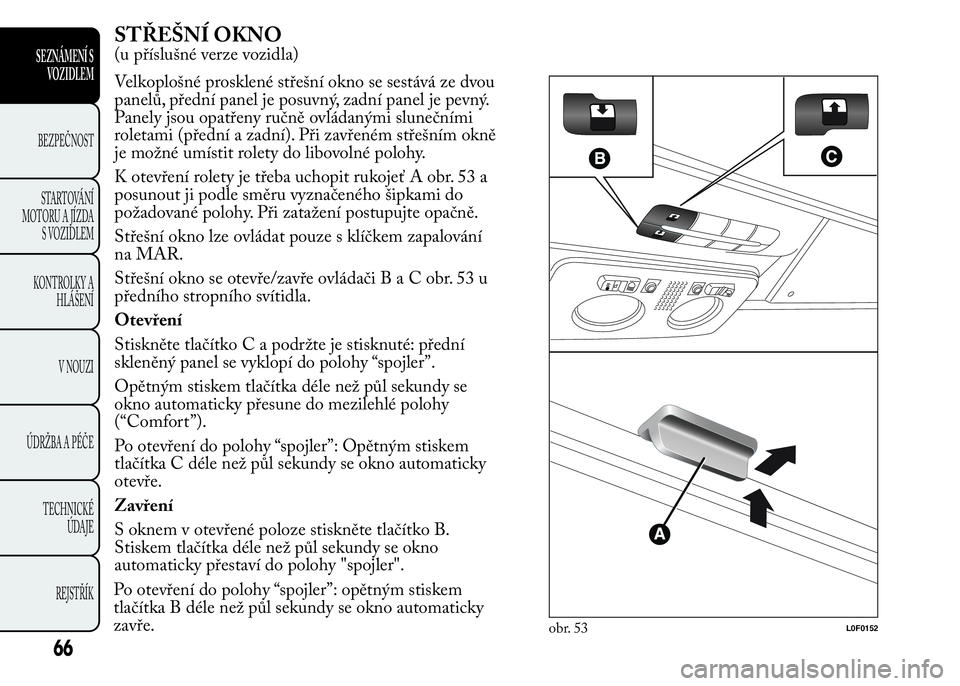

STŘEŠNÍ OKNO
(u příslušné verze vozidla)
Velkoplošné prosklené střešní okno se sestává ze dvou
panelů, přední panel je posuvný, zadní panel je pevný.
Panely jsou opatřeny ručně ovládanými slunečními
roletami (přední a zadní). Při zavřeném střešním okně
je možné umístit rolety do libovolné polohy.
K otevření rolety je třeba uchopit rukojeť A obr. 53 a
posunout ji podle směru vyznačeného šipkami do
požadované polohy. Při zatažení postupujte opačně.
Střešní okno lze ovládat pouze s klíčkem zapalování
na MAR.
Střešní okno se otevře/zavře ovládačiBaCobr.53u
předního stropního svítidla.
Otevření
Stiskněte tlačítko C a podržte je stisknuté: přední
skleněný panel se vyklopí do polohy “spojler”.
Opětným stiskem tlačítka déle než půl sekundy se
okno automaticky přesune do mezilehlé polohy
(“Comfort”).
Po otevření do polohy “spojler”: Opětným stiskem
tlačítka C déle než půl sekundy se okno automaticky
otevře.
Zavření
S oknem v otevřené poloze stiskněte tlačítko B.
Stiskem tlačítka déle než půl sekundy se okno
automaticky přestaví do polohy "spojler".
obr. 53L0F0152
66
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Po otevření do polohy “spojler”: opětným stiskem
tlačítka B déle než půl sekundy se okno automaticky
zavře.
