Lancia Ypsilon 2016 Kezelési és karbantartási útmutató (in Hungarian)

LÉGKONDICIONÁLÁS
OLDALSÓ LEVEGŐNYÍLÁSOK
A ábra 29 - Állítható és irányítható oldalsó
levegőnyílások:
❒a B szerkezet segítségével irányítsuk a levegőnyílást
a kívánt helyzetbe;
❒a C kerék elforgatásával állítsuk be a
levegőmennyiséget.
D - Oldalsó, fix helyzetű levegőnyílás.KÖZÉPSŐ LEVEGŐNYÍLÁSOK
A ábra 30 - Állítható és irányítható középső
levegőnyílások:
❒a B szerkezet segítségével irányítsuk a levegőnyílást
a kívánt helyzetbe;
❒a C kerék elforgatásával állítsuk be a
levegőmennyiséget.
ábra 29L0F0103ábra 30L0F0104
37
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FŰTÉS ÉS LÉGKONDICIONÁLÁS
LEVEGŐNYÍLÁSOK
1. Felső, fix helyzetű levegőnyílások 2. Irányítható és szabályozható oldalsó levegőnyílások 3. Fix levegőnyílások az
oldalablakokhoz 4. Irányítható és állítható középső levegőkilépő nyílások 5. Alsó levegőkilépő nyílások a lábtérbe
ábra 31L0F0230
38
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MANUÁLIS LÉGKONDICIONÁLÓ
(egyes változatoknál/piacokon)
KEZELŐSZERVEK
A Levegőhőmérséklet beállító gomb (piros - meleg /
kék - hideg)
B Levegőkeringtetést beállító forgatógomb
belső levegő keringtetés
külső levegő beengedéseFIGYELMEZTETÉS A szennyezett levegő
bejutásának megakadályozása érdekében alagútban
vagy forgalmi dugóban tanácsos a levegőkeringtetés
funkciót bekapcsolni. Kerüljük a funkció hosszabb
ideig tartó használatát, különösen, ha többen utaznak
a gépkocsiban, mert jelentősen fokozza az ablakok
párásodási hajlamát.
ábra 32L0F0101
39
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

C A levegőelosztás forgatógombja
levegőáramlás a felsőtest és az oldalablakok felé
levegőáramlás a felsőtest, az oldalablakok és a
lábtér felé
levegőáramlás csak a lábtér felé
levegőáramlás a lábtér és a szélvédő felé
levegőáramlás csak a szélvédő felé
D Hátsó ablak fűtést be- és kikapcsoló gomb.
A funkció bekapcsolt állapotát a gombon lévő LED
felgyulladása jelzi.
Az akkumulátor hatékonyágának megőrzése
érdekében a funkciót az időzítő berendezés kb. 20
perc után automatikusan kikapcsolja.
E Ventilátor sebességét beállító gomb.MegjegyzésA levegőnyílásokból kiáramló levegő
elzárásához állítsuk a kapcsolóta0állásra.
F légkondicionáló kompresszort be- és kikapcsoló
gomb. A gomb megnyomásával tudjuk bekapcsolni
a légkondicionálót, ezzel egyidejűleg a gombon
felgyullad a LED; ez a művelet lehető teszi az
utastér gyors lehűtését.
40
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A szélvédő és az elülső oldalablakok gyors pára- és
jégmentesítése (MAX-DEF funkció)
Az alábbiak szerint járjunk el:
❒az A gombot forgassuk a piros mezőbe;
❒a B tolókart állítsuk a
szimbólumra;
❒forgassuk a C gombot a
szimbólumhoz;
❒az E gombot forgassuk a 4-es szimbólumhoz
(maximális ventilátor sebesség).
FIGYELMEZTETÉS A légkondicionáló nagyon jól
használható a páramentesítés meggyorsítására, mert
szárítja a levegőt. Az előbbiek szerinti beállítások után
a
gomb megnyomásával kapcsoljuk be a
légkondicionáló rendszert (a nyomógombon lévő
LED felgyullad).
KIEGÉSZÍTŐ FŰTŐBERENDEZÉS
(egyes változatoknál/piacokon)
Hideg, téli időjárás esetén lehetővé teszi az utastér
gyorsabb felfűtését. A fűtőberendezés automatikusan
kikapcsol a kényelmi feltételek elérésekor.
A fűtőberendezés automatikusan bekapcsol, ha az A
gombot elforgatjuk az utolsó piros mezőbe, és
bekapcsoljuk a ventilátort (E gomb legalább az 1.
sebességen).
A fűtőberendezés csak alacsony külső hőmérséklet és
alacsony motor hűtőfolyadék hőmérséklet esetén
működik. A fűtőberendezés nem kapcsol be, ha az
akkumulátor feszültsége nem elegendő.A BERENDEZÉS KARBANTARTÁSA
A légkondicionáló berendezést a téli időszakban is
havonta legalább egyszer, kb. 10 perces időtartamra be
kell kapcsolni. A nyári évszak beállta előtt
ellenőriztessük a berendezés működőképességét egy
Lancia márkaszervizben.
41
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

AUTOMATIKUS
LÉGKONDICIONÁLÓ
(egyes változatoknál/piacokon)
KEZELŐSZERVEK
ábra 33L0F0129
42
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

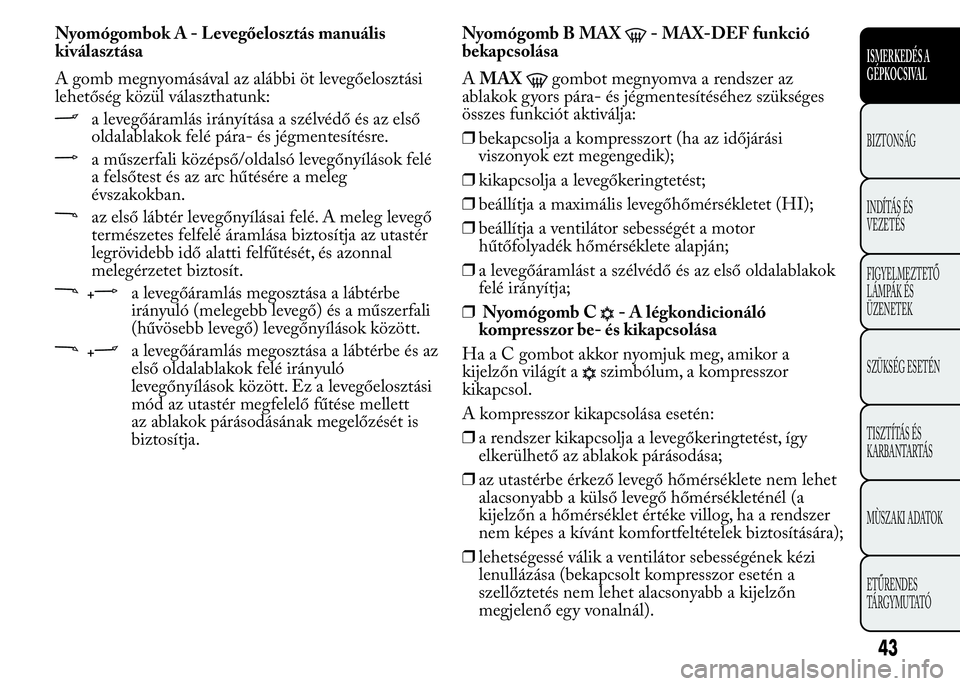

NyomógombokA-Levegőelosztás manuális
kiválasztása
A gomb megnyomásával az alábbi öt levegőelosztási
lehetőség közül választhatunk:
a levegőáramlás irányítása a szélvédő és az első
oldalablakok felé pára- és jégmentesítésre.
a műszerfali középső/oldalsó levegőnyílások felé
a felsőtest és az arc hűtésére a meleg
évszakokban.
az első lábtér levegőnyílásai felé. A meleg levegő
természetes felfelé áramlása biztosítja az utastér
legrövidebb idő alatti felfűtését, és azonnal
melegérzetet biztosít.
+a levegőáramlás megosztása a lábtérbe
irányuló (melegebb levegő) és a műszerfali
(hűvösebb levegő) levegőnyílások között.
+a levegőáramlás megosztása a lábtérbe és az
első oldalablakok felé irányuló
levegőnyílások között. Ez a levegőelosztási
mód az utastér megfelelő fűtése mellett
az ablakok párásodásának megelőzését is
biztosítja.Nyomógomb B MAX
- MAX-DEF funkció
bekapcsolása
AMAX
gombot megnyomva a rendszer az
ablakok gyors pára- és jégmentesítéséhez szükséges
összes funkciót aktiválja:
❒bekapcsolja a kompresszort (ha az időjárási
viszonyok ezt megengedik);
❒kikapcsolja a levegőkeringtetést;
❒beállítja a maximális levegőhőmérsékletet (HI);
❒beállítja a ventilátor sebességét a motor
hűtőfolyadék hőmérséklete alapján;
❒a levegőáramlást a szélvédő és az első oldalablakok
felé irányítja;
❒Nyomógomb C
- A légkondicionáló
kompresszor be- és kikapcsolása
Ha a C gombot akkor nyomjuk meg, amikor a
kijelzőn világít a
szimbólum, a kompresszor
kikapcsol.
A kompresszor kikapcsolása esetén:
❒a rendszer kikapcsolja a levegőkeringtetést, így
elkerülhető az ablakok párásodása;
❒az utastérbe érkező levegő hőmérséklete nem lehet
alacsonyabb a külső levegő hőmérsékleténél (a
kijelzőn a hőmérséklet értéke villog, ha a rendszer
nem képes a kívánt komfortfeltételek biztosítására);
❒lehetségessé válik a ventilátor sebességének kézi
lenullázása (bekapcsolt kompresszor esetén a
szellőztetés nem lehet alacsonyabb a kijelzőn
megjelenő egy vonalnál).
43
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Nyomógomb D- A belső levegő keringtetés
be- és kikapcsolása
A szennyezett külső levegő bejutásának
megakadályozása érdekében alagútban vagy forgalmi
dugóban tanácsos a belső levegő keringtetés funkciót
bekapcsolni.
Alacsony külső hőmérséklet vagy kikapcsolt
kompresszor esetén a levegőkeringtetés kikapcsol, így
elkerülhető az ablakok párásodása.
FIGYELMEZTETÉS Alacsony külső
hőmérsékletnél nem tanácsos a belső levegő
keringtetés funkció használata, mivel ilyen esetben az
ablakok hamar bepárásodhatnak.
Nyomógomb E (AUTO) - Az AUTO üzemmód
bekapcsolása (a légkondicionáló automatikus
működése)
Az AUTO gomb megnyomásával és a kívánt
hőmérséklet beállításával a berendezés szabályozza a
levegőhőmérsékletet, az utastérbe jutó levegő
mennyiségét és elosztását és a kompresszor
bekapcsolását.
Nyomógomb F
- A hátsó ablak fűtés be- és
kikapcsolása
A
gomb megnyomására felgyullad a gombon
elhelyezkedő LED.Nyomógombok G
- Ventilátor sebesség beállítása
Nyomógomb H (OFF) - A légkondicionáló
berendezést be- és kikapcsoló gomb
Az OFF gomb megnyomásával lehet a rendszert
kikapcsolni.
A légkondicionáló rendszer kikapcsolt állapotát az
alábbiak jellemzik:
❒az összes LED sötét;
❒a beállított hőmérséklet kijelzője kikapcsolva;
❒a belső levegőkeringtetés kikapcsolva;
❒a kompresszor kikapcsolva;
❒a ventilátor kikapcsolva.
NyomógombI-Alevegőhőmérséklet növelése
A gombot megnyomva az utastérben nő a levegő
hőmérséklete.
NyomógombL-Alevegőhőmérséklet csökkentése
A gombot megnyomva az utastérben csökken a
levegő hőmérséklete.
44
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ISMERTETÉS
Az automatikusan szabályozott funkciók és
paraméterek az alábbiak:
❒a levegő hőmérséklete a szellőzőnyílásoknál;
❒a levegő elosztása a szellőzőnyílásoknál;
❒a szellőzőventilátor sebessége (a levegőáramlás
folyamatos változtatása);
❒a kompresszor bekapcsolása (a levegő hűtésére/
páramentesítésére);
❒belső levegő keringtetés.
Valamennyi fenti funkció kézzel is szabályozható, ami
azt jelenti, hogy egy vagy több funkció igény szerint
kiválasztható, és állításukkal a paraméterek
módosíthatók. Így kikapcsol a kézzel megváltoztatott
funkciók automatikus szabályozása, amelyeknél a
rendszer csak biztonsági okokból (például párásodás
veszélye esetén) avatkozik be.
A kézi beállítások mindig előnyt élveznek az
automatikus működéssel szemben, és mindaddig
tárolásra kerülnek, amíg a felhasználó vissza nem
állítja az automatikus szabályozást; kivételt képeznek
azok az esetek, amikor a rendszer különleges
biztonsági feltételek miatt beavatkozik. Az egyes
funkciók kézi beállítása nem befolyásolja a többi
funkció automatikus szabályozását.
Az utastérbe bejuttatott levegő mennyisége független
a jármű sebességétől, mivel azt az elektronikus
szabályozású ventilátor biztosítja.A belépő levegő hőmérsékletének szabályozása
mindig automatikusan történik a kijelzőn beállított
vezető oldali és az első utas oldali hőmérséklet
függvényében (kivéve, amikor a berendezés kikapcsolt,
vagy egyes esetekben, amikor a légkondicionáló
kompresszor kikapcsolt).
A rendszer az alábbiak kézi beállítását vagy
módosítását teszi lehetővé:
❒levegőhőmérséklet;
❒ventilátor sebessége (folyamatos változtatással);
❒levegőelosztás 5 állásba;
❒légkondicionáló kompresszor bekapcsolása;
❒egyzónás/kétzónás levegőelosztás prioritás;
❒gyors pára- és jégmentesítési funkció;
❒belső levegő keringtetés;
❒hátsó ablak fűtés;
❒a rendszer kikapcsolása.
A LÉGKONDICIONÁLÓ RENDSZER
BEKAPCSOLÁSA
A rendszer bekapcsolása többféle módon történhet,
de ajánlatos megnyomni az AUTO gombot, és a
kívánt hőmérsékletet beállítani a kijelzőn.
A légkondicionáló rendszer az egyéni igényektől
függően teszi lehetővé a kívánt hőmérséklet
beállítását.
A légkondicionálás hűtőkompresszora csak járó motor
és 0 °C feletti külső hőmérséklet esetén kezd
működni.
45
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A LÉGKONDICIONÁLÓ AUTOMATIKUS
ÜZEMMÓDJA
Az AUTO gomb megnyomására a rendszer
automatikusan szabályozza az alábbiakat:
❒az utastérbe beáramló levegő mennyiségét;
❒a levegőelosztást az utastérben;
és törli az összes előzetes manuális beállítást.
A légkondicionáló automatikus működésekor a
kijelzőn az AUTO felirat jelenik meg.
Automatikus üzemmódban mindig módosíthatók a
beállított hőmérsékletek, és manuálisan elvégezhetők
az alábbi műveletek:
❒ventilátor sebesség beállítása;
❒levegőelosztás megválasztása;
❒a belső levegő keringtetés be- és kikapcsolása;
❒a légkondicionáló kompresszor bekapcsolása.
FIGYELMEZTETÉS
Alacsony külső hőmérsékletnél nem
tanácsos a belső levegő keringtetés
funkció használata, mivel ilyen esetben az ablakok
hamar bepárásodhatnak.VENTILÁTOR SEBESSÉG BEÁLLÍTÁSA
A
gomb megnyomásával tudjuk növelni vagy
csökkenteni a ventilátor sebességét.
A ventilátor sebességének megjelenítése a kijelzőn
kivilágított oszlopokkal történik:
❒a ventilátor maximális sebessége = az összes oszlop
világít
❒a ventilátor minimális sebessége = egy oszlop
világít.
A ventilátor működése csak akkor kapcsolható ki
(mindegyik oszlop eltűnik), ha korábban a
légkondicionáló kompresszort kikapcsoltuk a
gomb
megnyomásával.
Egy manuális beállítást követően az automatikus
ventilátorsebesség-szabályozás visszaállításához
nyomjuk meg az AUTO gombot.
AZ ELÜLSŐ ABLAKOK GYORS PÁRA- ÉS
JÉGMENTESÍTÉSE (MAX-DEF funkció)
AMAX
gomb megnyomására a rendszer időzített
üzemmódban, automatikusan bekapcsolja a szélvédő
és az oldalablakok gyors pára- és jégmentesítéséhez
szükséges összes funkciót.
Ezek az alábbi funkciók:
❒a légkondicionáló kompresszor bekapcsolása (0
°C-nál magasabb külső hőmérséklet esetén);
❒belső levegő keringtetés kikapcsolása, ha előzőleg
be volt kapcsolva;
46
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
