Lancia Ypsilon 2017 Brugs- og vedligeholdelsesvejledning (in Danish)
Manufacturer: LANCIA, Model Year: 2017, Model line: Ypsilon, Model: Lancia Ypsilon 2017Pages: 200, PDF Size: 5.23 MB
Page 91 of 200

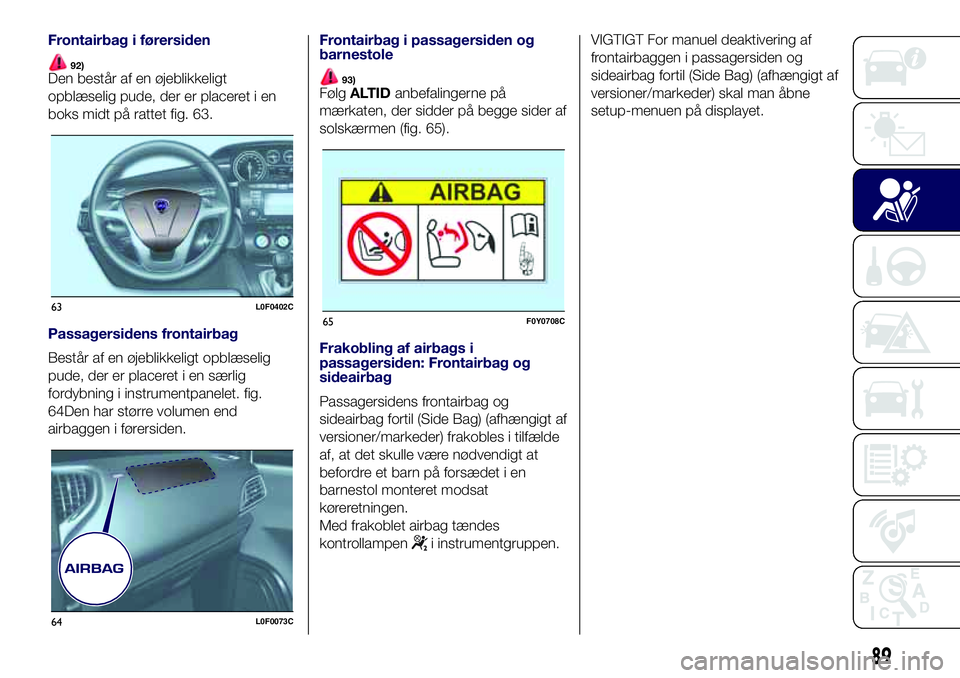

Frontairbag i førersiden
92)Den består af en øjeblikkeligt
opblæselig pude, der er placeret i en
boks midt på rattet fig. 63.
Passagersidens frontairbag
Består af en øjeblikkeligt opblæselig
pude, der er placeret i en særlig
fordybning i instrumentpanelet. fig.
64Den har større volumen end
airbaggen i førersiden.
Frontairbag i passagersiden og
barnestole
93)FølgALTIDanbefalingerne på
mærkaten, der sidder på begge sider af
solskærmen (fig. 65).
Frakobling af airbags i
passagersiden: Frontairbag og
sideairbag
Passagersidens frontairbag og
sideairbag fortil (Side Bag) (afhængigt af
versioner/markeder) frakobles i tilfælde
af, at det skulle være nødvendigt at
befordre et barn på forsædet i en
barnestol monteret modsat
køreretningen.
Med frakoblet airbag tændes
kontrollampen
i instrumentgruppen.VIGTIGT For manuel deaktivering af
frontairbaggen i passagersiden og
sideairbag fortil (Side Bag) (afhængigt af
versioner/markeder) skal man åbne
setup-menuen på displayet.
63L0F0402C
64L0F0073C
65F0Y0708C
89
Page 92 of 200

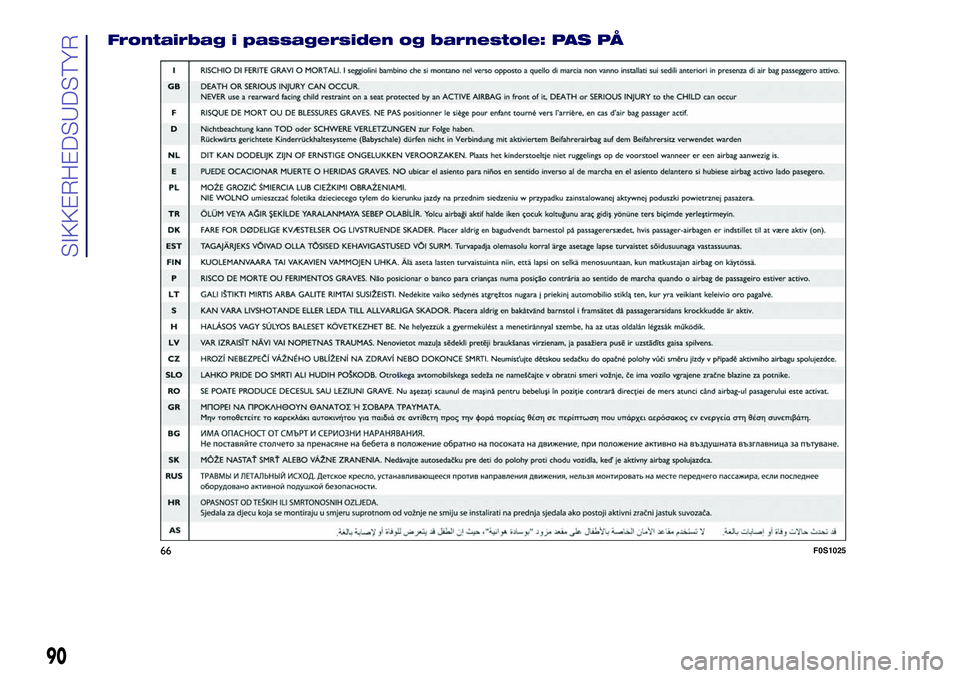

Frontairbag i passagersiden og barnestole: PAS PÅ
66F0S1025
90
SIKKERHEDSUDSTYR
Page 93 of 200
SIDEAIRBAGS (Side bag
- Window bag)
Bilen er udstyret med sideairbags foran
(afhængigt af versioner/markeder) og
vinduesairbags (afhængigt af
versioner/markeder) for at øge
beskyttelsen af passagererne i tilfælde
af en sidekollision.
Sideairbags beskytter personerne i
tilfælde af middelsvære sidekollisioner,
idet puden indskydes mellem personen
og de indvendige dele af karrosseriets
side.
Manglende aktivering af airbags i
siderne ved andre stødpåvirkninger
(frontal kollision, påkørsel bagfra,
overrulning osv.) er således ikke tegn på
mangelfuld funktion af systemet.
Sideairbag
Sideairbaggene fortil består af to typer
puder, som er placeret i forsædernes
ryglæn fig. 67 med det formål at
beskytte brugerens brystkasse og
skulder i tilfælde af en middelsvær
sidekollision.
Vinduesairbag
Den består af to "nedrulnings"-puder,
der er placeret bag tagets
sidebeklædninger fig. 68 og er dækket
af specielle beklædninger. Den har til
opgave at beskytte de forreste og
bageste passagerers hoveder i tilfælde
af sidekollision, takket være dens brede
udfoldningsoverflade.
Sideairbaggene udløses ikke i tilfælde
af svage sidekollisioner.Systemet yder den bedste beskyttelse i
tilfælde af sidekollision, hvis man holder
den korrekte stilling på sædet, da det
tillader en korrekt oppustning af
vinduesairbaggen.
Vigtigt!
Vask ikke sæderne med vand eller
damp under tryk (hverken i hånden eller
i automatiske vaskeanlæg til sæder).
Airbaggene fortil og/eller i siderne kan
blive udløst, hvis bilen udsættes for
kraftige stød eller slag i
undervognsområdet, (fx ved kraftige
stød mod kantstene eller ved fald i
større huller eller sænkninger i
vejbanen, osv...).
67L0F0203C
68L0F0226C
91
Page 94 of 200

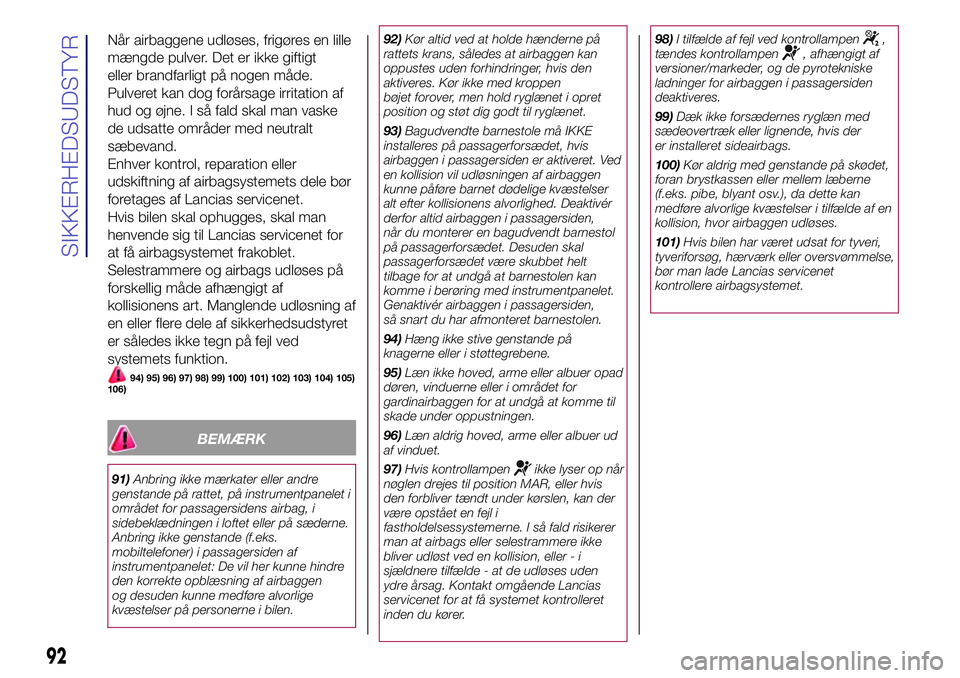

Når airbaggene udløses, frigøres en lille
mængde pulver. Det er ikke giftigt
eller brandfarligt på nogen måde.
Pulveret kan dog forårsage irritation af
hud og øjne. I så fald skal man vaske
de udsatte områder med neutralt
sæbevand.
Enhver kontrol, reparation eller
udskiftning af airbagsystemets dele bør
foretages af Lancias servicenet.
Hvis bilen skal ophugges, skal man
henvende sig til Lancias servicenet for
at få airbagsystemet frakoblet.
Selestrammere og airbags udløses på
forskellig måde afhængigt af
kollisionens art. Manglende udløsning af
en eller flere dele af sikkerhedsudstyret
er således ikke tegn på fejl ved
systemets funktion.
94) 95) 96) 97) 98) 99) 100) 101) 102) 103) 104) 105)
106)
BEMÆRK
91)Anbring ikke mærkater eller andre
genstande på rattet, på instrumentpanelet i
området for passagersidens airbag, i
sidebeklædningen i loftet eller på sæderne.
Anbring ikke genstande (f.eks.
mobiltelefoner) i passagersiden af
instrumentpanelet: De vil her kunne hindre
den korrekte opblæsning af airbaggen
og desuden kunne medføre alvorlige
kvæstelser på personerne i bilen.92)Kør altid ved at holde hænderne på
rattets krans, således at airbaggen kan
oppustes uden forhindringer, hvis den
aktiveres. Kør ikke med kroppen
bøjet forover, men hold ryglænet i opret
position og støt dig godt til ryglænet.
93)Bagudvendte barnestole må IKKE
installeres på passagerforsædet, hvis
airbaggen i passagersiden er aktiveret. Ved
en kollision vil udløsningen af airbaggen
kunne påføre barnet dødelige kvæstelser
alt efter kollisionens alvorlighed. Deaktivér
derfor altid airbaggen i passagersiden,
når du monterer en bagudvendt barnestol
på passagerforsædet. Desuden skal
passagerforsædet være skubbet helt
tilbage for at undgå at barnestolen kan
komme i berøring med instrumentpanelet.
Genaktivér airbaggen i passagersiden,
så snart du har afmonteret barnestolen.
94)Hæng ikke stive genstande på
knagerne eller i støttegrebene.
95)Læn ikke hoved, arme eller albuer opad
døren, vinduerne eller i området for
gardinairbaggen for at undgå at komme til
skade under oppustningen.
96)Læn aldrig hoved, arme eller albuer ud
af vinduet.
97)Hvis kontrollampenikke lyser op når
nøglen drejes til position MAR, eller hvis
den forbliver tændt under kørslen, kan der
være opstået en fejl i
fastholdelsessystemerne. I så fald risikerer
man at airbags eller selestrammere ikke
bliver udløst ved en kollision, eller - i
sjældnere tilfælde - at de udløses uden
ydre årsag. Kontakt omgående Lancias
servicenet for at få systemet kontrolleret
inden du kører.98)I tilfælde af fejl ved kontrollampen
,
tændes kontrollampen, afhængigt af
versioner/markeder, og de pyrotekniske
ladninger for airbaggen i passagersiden
deaktiveres.
99)Dæk ikke forsædernes ryglæn med
sædeovertræk eller lignende, hvis der
er installeret sideairbags.
100)Kør aldrig med genstande på skødet,
foran brystkassen eller mellem læberne
(f.eks. pibe, blyant osv.), da dette kan
medføre alvorlige kvæstelser i tilfælde af en
kollision, hvor airbaggen udløses.
101)Hvis bilen har været udsat for tyveri,
tyveriforsøg, hærværk eller oversvømmelse,
bør man lade Lancias servicenet
kontrollere airbagsystemet.
92
SIKKERHEDSUDSTYR
Page 95 of 200

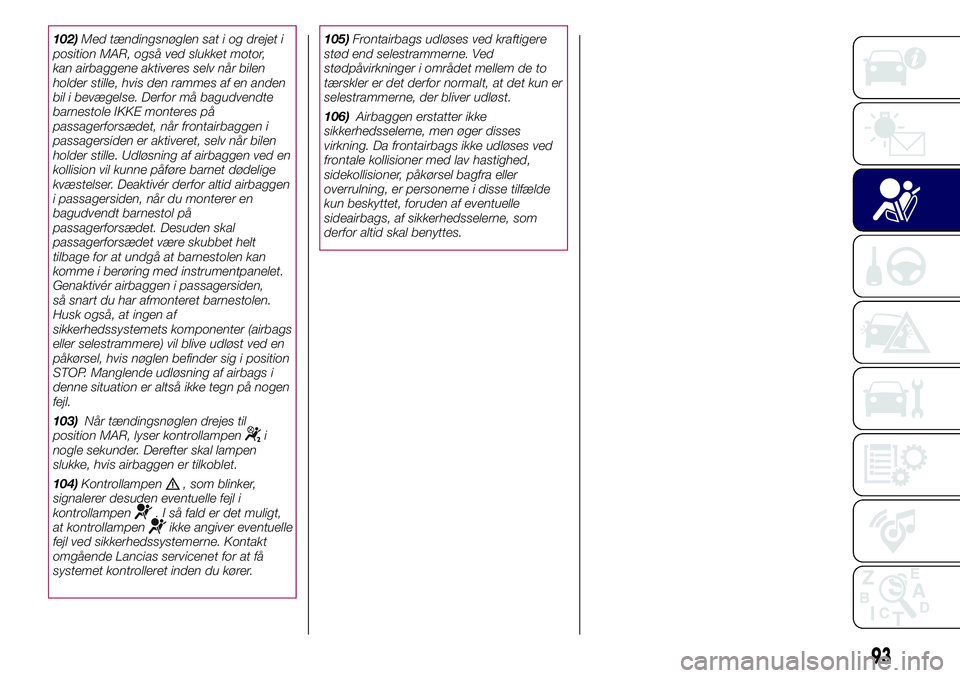

102)Med tændingsnøglen sat i og drejet i
position MAR, også ved slukket motor,
kan airbaggene aktiveres selv når bilen
holder stille, hvis den rammes af en anden
bil i bevægelse. Derfor må bagudvendte
barnestole IKKE monteres på
passagerforsædet, når frontairbaggen i
passagersiden er aktiveret, selv når bilen
holder stille. Udløsning af airbaggen ved en
kollision vil kunne påføre barnet dødelige
kvæstelser. Deaktivér derfor altid airbaggen
i passagersiden, når du monterer en
bagudvendt barnestol på
passagerforsædet. Desuden skal
passagerforsædet være skubbet helt
tilbage for at undgå at barnestolen kan
komme i berøring med instrumentpanelet.
Genaktivér airbaggen i passagersiden,
så snart du har afmonteret barnestolen.
Husk også, at ingen af
sikkerhedssystemets komponenter (airbags
eller selestrammere) vil blive udløst ved en
påkørsel, hvis nøglen befinder sig i position
STOP. Manglende udløsning af airbags i
denne situation er altså ikke tegn på nogen
fejl.
103)Når tændingsnøglen drejes til
position MAR, lyser kontrollampen
i
nogle sekunder. Derefter skal lampen
slukke, hvis airbaggen er tilkoblet.
104)Kontrollampen
, som blinker,
signalerer desuden eventuelle fejl i
kontrollampen
. I så fald er det muligt,
at kontrollampenikke angiver eventuelle
fejl ved sikkerhedssystemerne. Kontakt
omgående Lancias servicenet for at få
systemet kontrolleret inden du kører.105)Frontairbags udløses ved kraftigere
stød end selestrammerne. Ved
stødpåvirkninger i området mellem de to
tærskler er det derfor normalt, at det kun er
selestrammerne, der bliver udløst.
106)Airbaggen erstatter ikke
sikkerhedsselerne, men øger disses
virkning. Da frontairbags ikke udløses ved
frontale kollisioner med lav hastighed,
sidekollisioner, påkørsel bagfra eller
overrulning, er personerne i disse tilfælde
kun beskyttet, foruden af eventuelle
sideairbags, af sikkerhedsselerne, som
derfor altid skal benyttes.
93
Page 96 of 200
START OG KØRSEL
Lad os se på "hjertet" af bilen og
hvordan man bedst muligt udnytter
dens potentiale.
I det følgende beskrives, hvordan man i
enhver situation opnår en komfortabel
og økonomisk kørsel.START AF MOTOREN ..................... 95
HÅNDBREMSE ............................... 96
MANUEL GEARKASSE ................... 97
DUAL FUNCTION
SYSTEM-GEARKASSE ................... 98
START&STOP-SYSTEM ..................100
CRUISE CONTROL (FARTPILOT) ....101
PARKERINGSSENSORER...............102
KØRSEL MED ANHÆNGER............103
PÅFYLDNING AF BRÆNDSTOF .....104
94
START OG KØRSEL
Page 97 of 200

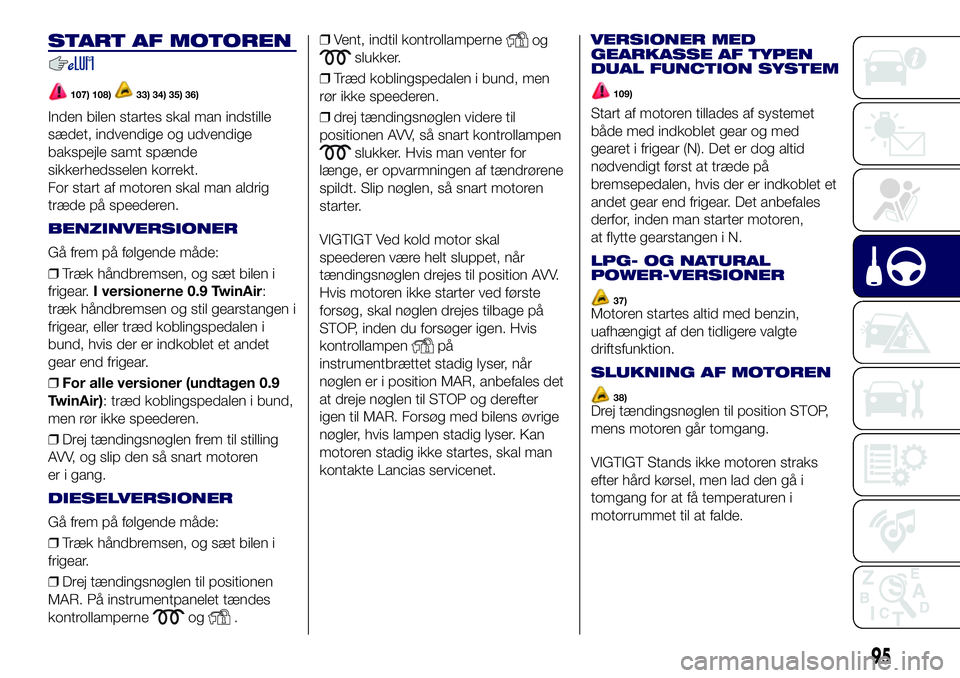

START AF MOTOREN
107) 108)33) 34) 35) 36)
Inden bilen startes skal man indstille
sædet, indvendige og udvendige
bakspejle samt spænde
sikkerhedsselen korrekt.
For start af motoren skal man aldrig
træde på speederen.
BENZINVERSIONER
Gå frem på følgende måde:
❒Træk håndbremsen, og sæt bilen i
frigear.I versionerne 0.9 TwinAir:
træk håndbremsen og stil gearstangen i
frigear, eller træd koblingspedalen i
bund, hvis der er indkoblet et andet
gear end frigear.
❒For alle versioner (undtagen 0.9
TwinAir): træd koblingspedalen i bund,
men rør ikke speederen.
❒Drej tændingsnøglen frem til stilling
AVV, og slip den så snart motoren
er i gang.
DIESELVERSIONER
Gå frem på følgende måde:
❒Træk håndbremsen, og sæt bilen i
frigear.
❒Drej tændingsnøglen til positionen
MAR. På instrumentpanelet tændes
kontrollamperne
og.❒Vent, indtil kontrollamperne
og
slukker.
❒Træd koblingspedalen i bund, men
rør ikke speederen.
❒drej tændingsnøglen videre til
positionen AVV, så snart kontrollampen
slukker. Hvis man venter for
længe, er opvarmningen af tændrørene
spildt. Slip nøglen, så snart motoren
starter.
VIGTIGT Ved kold motor skal
speederen være helt sluppet, når
tændingsnøglen drejes til position AVV.
Hvis motoren ikke starter ved første
forsøg, skal nøglen drejes tilbage på
STOP, inden du forsøger igen. Hvis
kontrollampen
på
instrumentbrættet stadig lyser, når
nøglen er i position MAR, anbefales det
at dreje nøglen til STOP og derefter
igen til MAR. Forsøg med bilens øvrige
nøgler, hvis lampen stadig lyser. Kan
motoren stadig ikke startes, skal man
kontakte Lancias servicenet.
VERSIONER MED
GEARKASSE AF TYPEN
DUAL FUNCTION SYSTEM
109)
Start af motoren tillades af systemet
både med indkoblet gear og med
gearet i frigear (N). Det er dog altid
nødvendigt først at træde på
bremsepedalen, hvis der er indkoblet et
andet gear end frigear. Det anbefales
derfor, inden man starter motoren,
at flytte gearstangen i N.
LPG- OG NATURAL
POWER-VERSIONER
37)Motoren startes altid med benzin,
uafhængigt af den tidligere valgte
driftsfunktion.
SLUKNING AF MOTOREN
38)Drej tændingsnøglen til position STOP,
mens motoren går tomgang.
VIGTIGT Stands ikke motoren straks
efter hård kørsel, men lad den gå i
tomgang for at få temperaturen i
motorrummet til at falde.
95
Page 98 of 200
BEMÆRK
107)Det er farligt at lade motoren køre i
lukkede rum. Motoren forbruger ilt og
afgiver kuldioxid, kulilte og andre giftige
luftarter.
108)Vær opmærksom på, at
bremseforstærkeren og den elektriske
servostyring ikke fungerer, før motoren er i
gang. Der skal derfor anvendes væsentligt
større kraft end normalt til betjening af
bremsepedalen og rattet.
109)Hvis motoren ikke starter med gearet
indkoblet, signaleres den potentielt farlige
situation pga. at gearet automatisk er flyttet
i frigear ved hjælp af et lydsignal.
BEMÆRK
33)Hvis kontrollampenblinker i
cirka 1 minut efter start eller under et
forlænget startforsøg af motoren, betyder
det, at der er opstået en fejl ved
forvarmningssystemet. Hvis motoren
starter, kan bilen benyttes normalt, men
man bør snarest muligt henvende sig
til Lancias servicenet.
34)I bilens første anvendelsesperiode bør
man undgå at udsætte den for unødigt
kraftige påvirkninger (f.eks. kraftige
accelerationer, længere tids kørsel med
tophastighed, hårde opbremsninger osv.).
35)Med motoren slukket skal man ikke
lade nøglen være i positionen MAR for at
undgå afladning af batteriet pga. unødigt
strømforbrug.36)Bilen må under ingen omstændigheder
skubbes eller trækkes i gang eller køres i
gang ned ad bakke. Ved disse manøvrer
kan der strømme brændstof ind i
katalysatoren og beskadige denne
uopretteligt.
37)Det er derfor nødvendigt, at der altid er
en tilstrækkelig brændstofreserve i
benzintanken for at beskytte benzinpumpen
og for at sikre de midlertidige passager fra
metandrift til benzindrift, i tilfælde af
anmodning om øgede motorydelser.
38)Speed ikke motoren op inden den
standses. Dette er ikke alene formålsløst og
spild af brændstof, men direkte skadeligt,
især for motorer med turbolader.
HÅNDBREMSE
110) 111) 112)
Håndbremsegrebet er placeret mellem
de to forsæder.
Træk håndbremsen: Træk grebet A
fig. 69 opad, til du er sikker på, at bilen
er bremset.
Slækning af håndbremsen: løft
bremsegrebet A en smule, tryk på
udløserknappen B fig. 69, og kontrollér,
at kontrollampen
i
instrumentgruppen slukker.
69L0F0074C
96
START OG KØRSEL
Page 99 of 200
BEMÆRK
110)Efterlad aldrig børn i bilen uden
opsyn. Fjern desuden altid
tændingsnøglen, og tag den med, når du
forlader bilen.
111)Bilen skal være bremset når grebet er
trukket nogle få trin op. Er dette ikke
tilfældet, bør man lade Lancias servicenet
justere bremsen.
112)Under parkering på stejle veje er det
vigtigt at dreje forhjulene mod fortovet (hvis
det er ned ad bakke), eller i modsat retning,
hvis det er op ad bakke. Hvis bilen holder
på stejl grund, bør hjulene yderligere sikres
med en kile eller en sten.
MANUEL
GEARKASSE
113)39)
Ved skift af gear skal koblingspedalen
trædes i bund og gearstangen flyttes til
den ønskede position
(gearskiftdiagrammet er vist på
gearknoppen fig. 70).
På versionerne 0.9 TwinAir 85 hk og 1.2
8V 69 hk indtrykkes bakgearet R fra
frigearsposition ved at løfte glidekraven
A fig. 70 under knoppen og samtidigt
flytte gearstangen mød højre, og
derefter bagud.
For versionen 1.3 16V Multijet skal du,
for at sætte i bakgear R fra frigear, flytte
gearstangen til højre og derefter tilbage.VIGTIGT Bilen må kun sættes i bakgear,
når den holder helt stille. Når motoren
er i gang, skal man vente mindst 2
sekunder med koblingspedalen i bund,
inden man indrykker bakgearet, da
der ellers kan opstå mislyde og skader
på tandhjulene.
VIGTIGT Koblingspedalen må kun
aktiveres i forbindelse med gearskift.
Kør aldrig med foden hvilende på
koblingspedalen, uanset hvor svagt
trykket måtte være. I biler med
elektronisk kontrolleret koblingspedal
(afhængigt af versioner/markeder)
kan denne dårlige vane bevirke, at
elektronikken griber ind, idet den
opfatter pedaltrykket som en fejl ved
systemet.
BEMÆRK
113)Korrekte gearskift forudsætter, at
koblingspedalen trædes helt i bund. Der
må derfor ikke være forhindringer af nogen
art under pedalerne: Kontrollér, at måtterne
ligger fladt og ikke kommer i vejen for
pedalerne.
70L0F0426C
97
Page 100 of 200

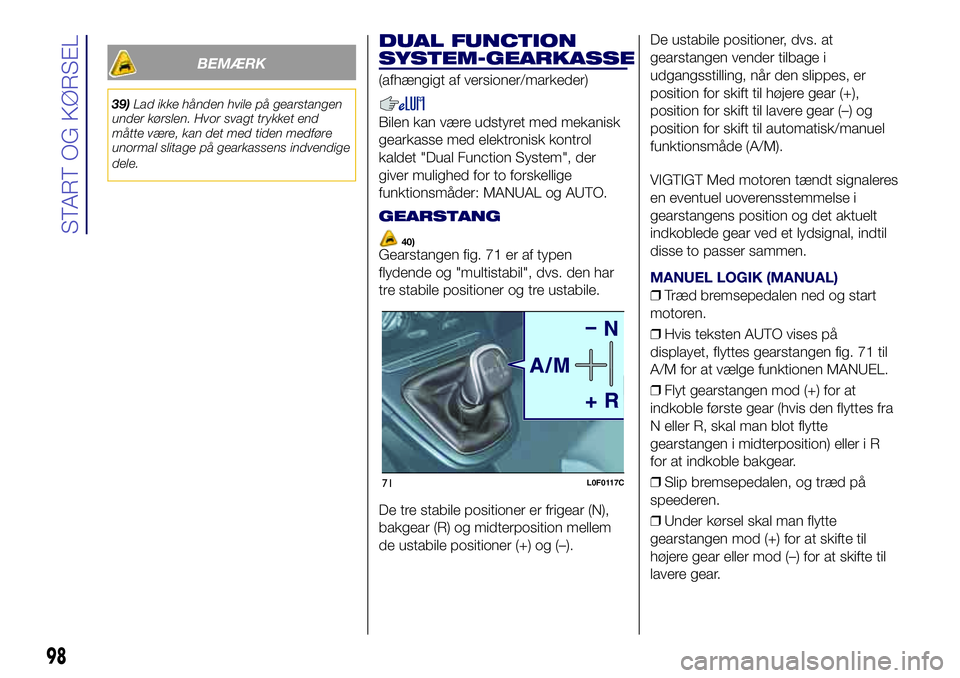

BEMÆRK
39)Lad ikke hånden hvile på gearstangen
under kørslen. Hvor svagt trykket end
måtte være, kan det med tiden medføre
unormal slitage på gearkassens indvendige
dele.
DUAL FUNCTION
SYSTEM-GEARKASSE
(afhængigt af versioner/markeder)
Bilen kan være udstyret med mekanisk
gearkasse med elektronisk kontrol
kaldet "Dual Function System", der
giver mulighed for to forskellige
funktionsmåder: MANUAL og AUTO.
GEARSTANG
40)Gearstangen fig. 71 er af typen
flydende og "multistabil", dvs. den har
tre stabile positioner og tre ustabile.
De tre stabile positioner er frigear (N),
bakgear (R) og midterposition mellem
de ustabile positioner (+) og (–).De ustabile positioner, dvs. at
gearstangen vender tilbage i
udgangsstilling, når den slippes, er
position for skift til højere gear (+),
position for skift til lavere gear (–) og
position for skift til automatisk/manuel
funktionsmåde (A/M).
VIGTIGT Med motoren tændt signaleres
en eventuel uoverensstemmelse i
gearstangens position og det aktuelt
indkoblede gear ved et lydsignal, indtil
disse to passer sammen.
MANUEL LOGIK (MANUAL)
❒Træd bremsepedalen ned og start
motoren.
❒Hvis teksten AUTO vises på
displayet, flyttes gearstangen fig. 71 til
A/M for at vælge funktionen MANUEL.
❒Flyt gearstangen mod (+) for at
indkoble første gear (hvis den flyttes fra
N eller R, skal man blot flytte
gearstangen i midterposition) eller i R
for at indkoble bakgear.
❒Slip bremsepedalen, og træd på
speederen.
❒Under kørsel skal man flytte
gearstangen mod (+) for at skifte til
højere gear eller mod (–) for at skifte til
lavere gear.
71L0F0117C
98
START OG KØRSEL
