Lancia Ypsilon 2020 Návod k použití a údržbě (in Czech)
Manufacturer: LANCIA, Model Year: 2020, Model line: Ypsilon, Model: Lancia Ypsilon 2020Pages: 196, velikost PDF: 5.39 MB
Page 81 of 196
VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ UNIVERZÁLNÍCH
SEDAČEK
Vozidlo vyhovuje nové evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské sedačky na jednotlivá
sedadla ve vozidle podle následující tabulky:
Skupina Skupiny hmotnostíCestující na předním
sedadleCestující na zadním
prostředním sedadle (u
příslušné verze vozidla)Cestující na zadním
krajním sedadle
Skupina 0, 0+ do 13 kg U X U
Skupina 1 9 -18 kg U X U
Skupina 2 15 -25 kg U X U
Skupina 3 22 -36 kg U X U
U = Vhodné pro zádržné systémy kategorie "Univerzální" podle předpisu EHK-R44 pro výše uvedené skupiny.
X = Místo k sezení nevhodné pro děti této hmotnostní skupiny.
79
(*)
() DŮLEŽITÉ: Jestliže je airbag v pohotovostním stavu, NIKDY NEINSTALUJTE na přední sedadlo dětskou sedačku proti směru jízdy.
Pokud chcete nainstalovat na přední sedadlo dětskou sedačku proti směru jízdy, deaktivujte příslušný airbag
(viz pokyny uvedené v bodě “Systém přídavné ochrany (SRS) - Airbag”).
Page 82 of 196
INSTALACE
AUTOSEDAČKY ISOFIX
87) 88) 89) 90)Vozidlo je vybaveno úchyty ISOFIX, což
je nový evropský standard, díky němuž
je montáž sedačky rychlá, jednoduchá
a bezpečná.
Systém ISOFIX umožňuje namontovat
dětský zádržný systém ISOFIX
upevněním dětské autosedačky do tří
úchytů namontovaných ve vozidle, tzn.
bez použití bezpečnostních pásů
vozidla. Nicméně je možné současně
do vozidla upevnit na jednotlivá sedadla
tradiční dětskou autosedačku i
sedačku ISOFIX.
Sedačka ISOFIX se upevňuje do
kovových ok A obr. 60 umístěných na
zadní straně sedáku zadního sedadla v
místě styku s opěradlem, pak se upevní
horní pás (dodávaný se sedačkou) do
úchytu B obr. 61 ve spodku za
opěradlem sedadla.Na obr. 62 je zobrazen příklad sedačky
ISOFIX Universal, která je určena pro
hmotnostní skupinu 1.
UPOZORNĚNÍ obr. 62 znázorňuje
způsob montáže jen pro informaci. Při
montáži sedačky postupujte podle
návodu k použití, který musí být dodaný
spolu se sedačkou.
POZN.: Jako dětskou autosedačku
ISOFIX Universal lze použít jedině tu s
označením EHK R44 "ISOFIX Universal”
(R44/03 v platném znění).
Pro ostatní hmotnostní skupiny jsou
určeny speciální dětské autosedačky
ISOFIX, které se smějí použít pouze
v případě, že byly odzkoušeny pro toto
vozidlo (viz seznam vozidel dodávaný
se sedačkou).
V řadě doplňků Lineaccessori MOPAR
®lze zakoupit dětskou sedačku Isofix
Universale "Duo Plus" a speciální
sedačku “G 0/1”.Další podrobnosti o instalaci a/nebo
použití sedačky jsou uvedeny v návodu
k použití dodávaném se sedačkou.
UPOZORNĚNÍ Po vážnější nehodě
vyměňte dětskou sedačku i úchyty
Isofix
UPOZORNĚNÍ Prostřední místo na
zadním sedadle (u příslušné verze
vozidla) a přední sedadlo
spolucestujícího nejsou určeny pro
montáž sedaček Isofix žádného typu.
60L0F0177C
61L0F0087C
62L0F0016C
80
BEZPEČNOST
Page 83 of 196
VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak lze v souladu s evropským předpisem EHK 16, nainstalovat do vozidla dětské
sedačky Isofix na sedadla se speciálními úchyty.
Hmotnostní skupina Natočení sedačky Třída velikosti Isofix Zadní krajní sedadlo
Skupina0-10kg Protisměru jízdy EIL (*)
Skupina 0+ do 13 kgProti směru jízdy E
IL (*)
Proti směru jízdy DIL (*)
Proti směru jízdy CX
Skupina 1 od 9 do 18 kgProti směru jízdy D
IL (*)
Proti směru jízdy CX
Po směru jízdy BIUF
Po směru jízdy BIIUF
Po směru jízdy AIUF
IL (*): Dětskou sedačku Isofix lze namontovat po patřičném nastavení předního sedadla.
X: Nevhodné umístění úchytu Isofix pro dětské zádržné systémy v této hmotnostní skupině a/nebo třídě velikosti.
IUF: Vhodná pro dětské zádržné systémy Isofix univerzální třídy (s třetím horním úchytem) instalované po směru jízdy a schválené pro danou hmotnostní skupinu.
81
Page 84 of 196
DĚTSKÉ AUTOSEDAČKY DOPORUČENÉ FCA PRO VÁŠ YPSILON
Lineaccessori MOPAR®nabízí kompletní řadu dětských sedaček, které se upevňují tříbodovými bezpečnostními pásy nebo do
úchytů ISOFIX.
Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 0+: od
narození do 13 kg
Britax Baby Safe plus
Homologační číslo: E1
04301146
Objednací kód Lancia:
71806415
Autosedačka Universale/ISOFIX.
Upevňuje se proti směru jízdy jen
bezpečnostními pásy vozidla nebo do
základny ISOFIX (lze zakoupit zvlášť) a
do úchytů ISOFIX vozidla.
Instaluje se na krajní zadní sedadla. ++
Britax Baby Safe ISOFIX base
Objednací kód Lancia:
71806416
82
BEZPEČNOST
Page 85 of 196
Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 1: od 9 do
18 kg
Fair G0/1S
Homologační číslo: E4
04443718
Objednací kód Lancia:
71807388
Autosedačka Universale/ISOFIX.
Lze ji upevnit pouze bezpečnostními
pásy vozidla (proti i po směru jízdy)
nebo pomocí úchytů ISOFIX vozidla.
FCA doporučuje upevnit dětskou
autosedačku pomocí platformy ISOFIX
umístěné proti směru jízdy (RWF "N" -
nutno zakoupit zvlášť) nebo platformy
ISOFIX umístěné po směru jízdy (FWF
"A" - nutno zakoupit zvlášť), pevné
opěrky hlavy (nutno zakoupit zvlášť) a
úchytů ISOFIX ve vozidle.
Instaluje se na krajní zadní sedadla. ++
Platforma Fair ISOFIX RWF
typu "A" pro G 0/1S
Objednací kód Lancia:
71805368
nebo
Platforma Fair ISOFIX FWF
typu "M" pro G 0/1S
Objednací kód Lancia:
71806374
++
Pevná opěrka hlavy FAIR
Objednací kód Lancia:
71807387
83
Page 86 of 196
Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 1: od 9 do
18 kg
Britax Safefix TT
Homologační číslo: E1
04301199
Objednací kód Lancia:
71805956Instaluje se pouze směrem dopředu za
pomoci úchytů ISOFIX a horního pásu
dodaného se sedačkou.
Instaluje se na krajní zadní sedadla.
Britax Roemer Duo Plus
Homologační číslo: E1
04301133
Objednací kód Lancia:
71803161Instaluje se pouze směrem dopředu za
pomoci úchytů ISOFIX a horního pásu
dodaného se sedačkou.
Instaluje se na krajní zadní sedadla.
Skupina 2: od 15 do
36 kg
Fair Junior Fix
Homologační číslo: E4
04443721
Objednací kód Lancia:
71806570Instaluje se pouze směrem dopředu
pomocí tříbodových bezpečnostních
pásů a případných úchytů ISOFIX,
pokud je jimi zvolené sedadlo
vybaveno.
UPOZORNĚNÍ FCA doporučuje upevnit dětskou sedačku do vozidla podle návodu k použití, který k ní musí být přiložen.
84
BEZPEČNOST
Page 87 of 196
Hlavní upozornění ohledně
bezpečné přepravy dětí
❒Dětskou sedačku montujte zásadně
na zadní sedadlo, kde je dítě v případě
nárazu více ochráněno.
❒Montujte co nejdéle dětskou sedačku
proti směru jízdy, pokud možno do 3 -
4 let věku dítěte.
❒Dětskou sedačku montovanou proti
směru jízdy na zadní sedadlo
doporučujeme umístit co nejvíce
dopředu, jak to dovolí poloha předního
sedadla.
❒Po vypnutí airbagu na straně
spolucestujícího je nutno podle trvalého
svícení kontrolky na přístrojové desce
zkontrolovat, zda je airbag skutečně
deaktivován.
❒Postupujte přesně podle návodu
dodaného se sedačkou. Návod k
sedačce uchovávejte spolu s ostatní
dokumentací k vozidlu a tímto návodem
k vozidlu. Nepoužívejte dětské
sedačky, k nimž není přiložen návod k
použití.
❒Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
❒Pečlivě kontrolujte, zda bezpečnostní
pás nepřiléhá ke krku dítěte.❒Zatažením za bezpečnostní pás se
nezapomeňte ujistit, zda je dobře
zapnutý.
❒Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.
❒Nedovolte, aby si dítě dalo diagonální
úsek bezpečnostního pásu pod paži
nebo za záda.
❒Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet;
❒Po případné dopravní nehodě pořiďte
novou dětskou sedačku.
❒V případě sedaček upevňovaných po
směru jízdy je nutno hlavovou opěrku
sedadla ve vozidle vysunout do nejvyšší
polohy.
POZOR

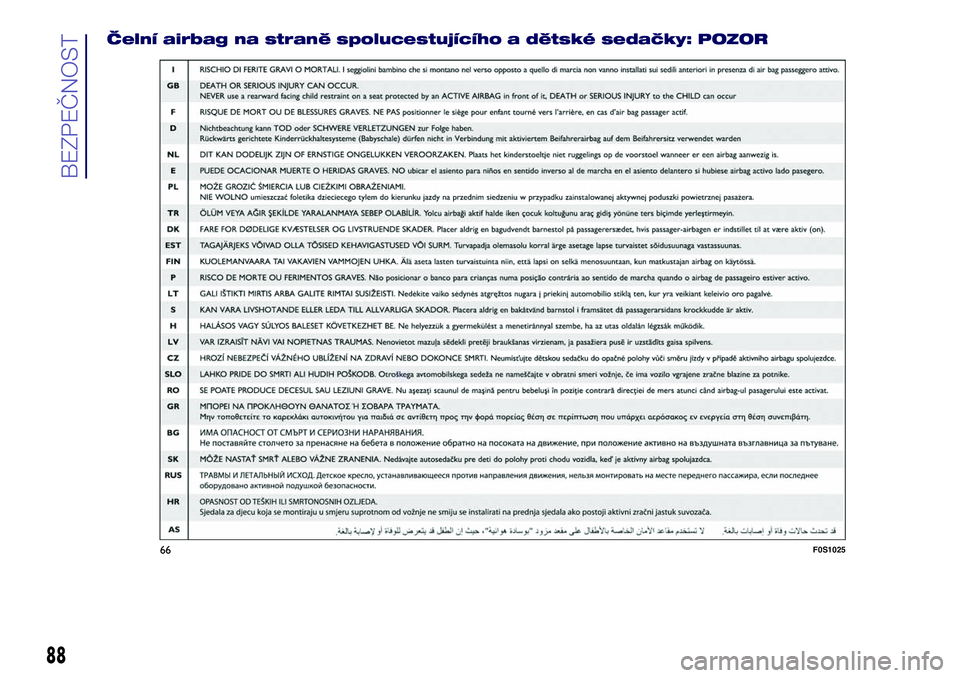

80)VÁŽNÉ NEBEZPEČÍ Jestliže je čelní
airbag na straně spolucestujícího aktivován
do pohotovostního stavu, neinstalujte na
přední sedadlo dětské sedačky, které
se montují proti směru jízdy. Nafouknutím
by mohl airbag přivodit dítěti smrtelné
zranění bez ohledu na sílu nárazu. Proto
doporučujeme vozit děti sedící v sedačce
zásadně na zadním sedadle, kde je v
případě nárazu více ochráněno.81)Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy,
je předepsána příslušnými symboly
na štítku na sluneční cloně. Postupujte
podle pokynů na etiketě na sluneční cloně
na straně spolucestujícího (viz pokyny
uvedené v části “Systém přídavné ochrany
(SRS) - Airbag” v kapitole "Bezpečnost").
82)Je-li nezbytné přepravovat dítě na
předním sedadle na straně spolucestujícího
v kolébkové sedačce umístěné proti směru
jízdy, je nutno v nastavovacím menu vyřadit
z funkce všechny airbagy (čelní i boční
pro ochranu hrudníku/pánve) na straně
spolucestujícího a ověřit toto vypnutí
pomocí kontrolky
na přístrojové desce.
Sedadlo spolucestujícího je pak nutno
posunout co nejvíce dozadu, aby se dětská
sedačka nedotýkala palubní desky.
83)S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě
nebo pokud dítě sedí v dětské sedačce.
84)Nesprávnou montáží dětské sedačky
se může ochranný systém vyřadit z
činnosti. Při nehodě vozidla by se mohla
sedačka uvolnit a dítě by mohlo utrpět
zranění, která mohou i smrtelná. Při
instalaci ochranného systému pro
novorozence či dítě postupujte přesně
podle pokynů výrobce.
85)Když se dětský ochranný systém
nepoužívá, upevněte ho bezpečnostním
pásem nebo úchyty ISOFIX, nebo jej
demontujte z vozidla. Nenechávejte ho
volně ve vozidle. Tím se zabrání zranění
cestujících při prudkém zabrzdění nebo
nehodě.
85
Page 88 of 196

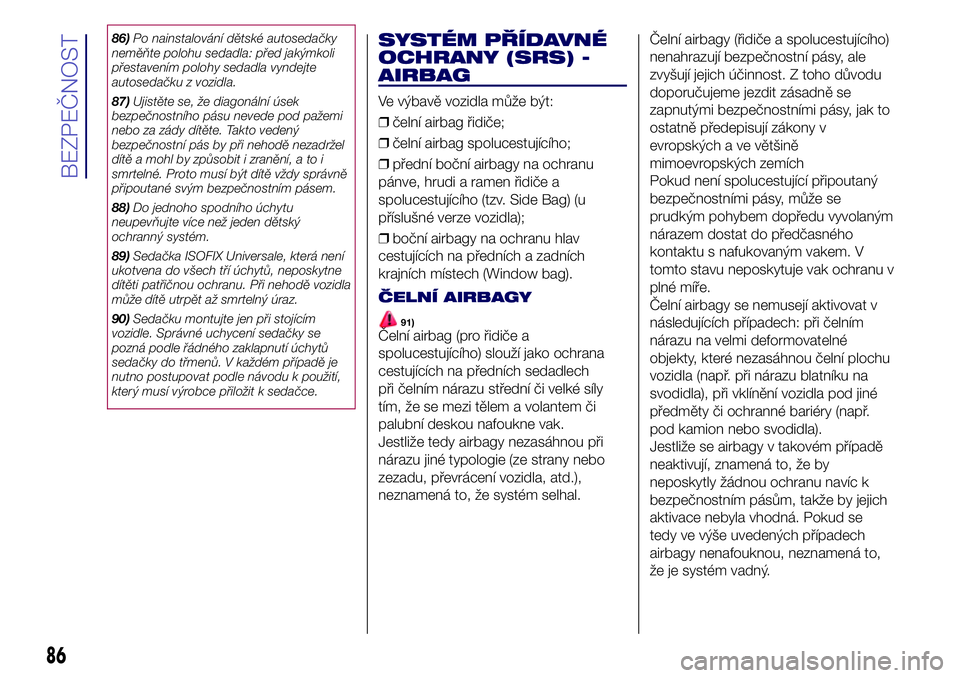

86)Po nainstalování dětské autosedačky
neměňte polohu sedadla: před jakýmkoli
přestavením polohy sedadla vyndejte
autosedačku z vozidla.
87)Ujistěte se, že diagonální úsek
bezpečnostního pásu nevede pod pažemi
nebo za zády dítěte. Takto vedený
bezpečnostní pás by při nehodě nezadržel
dítě a mohl by způsobit i zranění, a to i
smrtelné. Proto musí být dítě vždy správně
připoutané svým bezpečnostním pásem.
88)Do jednoho spodního úchytu
neupevňujte více než jeden dětský
ochranný systém.
89)Sedačka ISOFIX Universale, která není
ukotvena do všech tří úchytů, neposkytne
dítěti patřičnou ochranu. Při nehodě vozidla
může dítě utrpět až smrtelný úraz.
90)Sedačku montujte jen při stojícím
vozidle. Správné uchycení sedačky se
pozná podle řádného zaklapnutí úchytů
sedačky do třmenů. V každém případě je
nutno postupovat podle návodu k použití,
který musí výrobce přiložit k sedačce.SYSTÉM PŘÍDAVNÉ
OCHRANY (SRS) -
AIRBAG
Ve výbavě vozidla může být:
❒čelní airbag řidiče;
❒čelní airbag spolucestujícího;
❒přední boční airbagy na ochranu
pánve, hrudi a ramen řidiče a
spolucestujícího (tzv. Side Bag) (u
příslušné verze vozidla);
❒boční airbagy na ochranu hlav
cestujících na předních a zadních
krajních místech (Window bag).

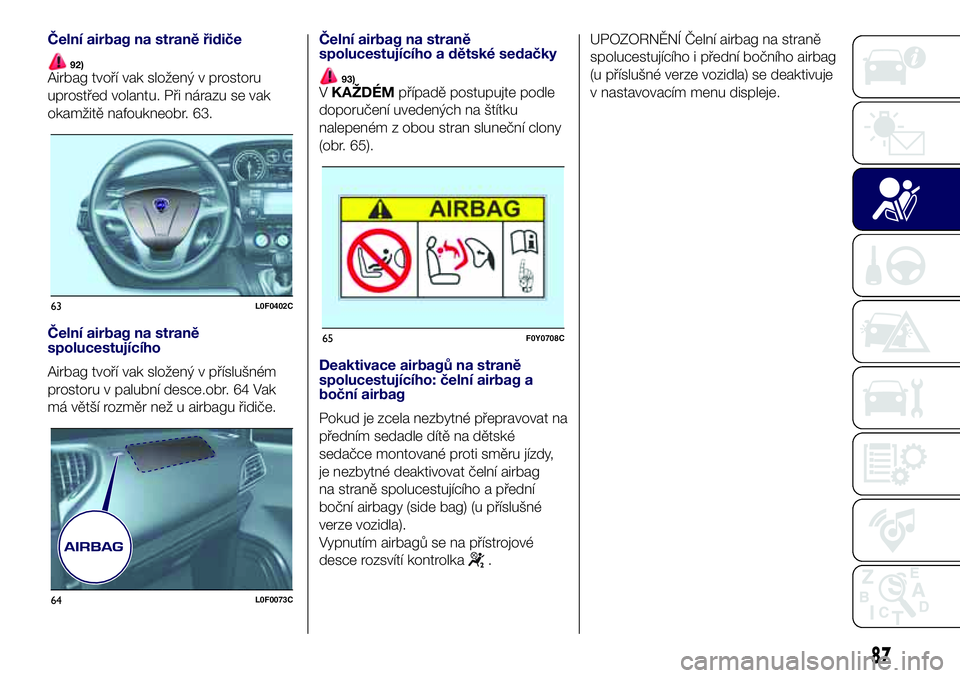

ČELNÍ AIRBAGY
91)Čelní airbag (pro řidiče a
spolucestujícího) slouží jako ochrana
cestujících na předních sedadlech
při čelním nárazu střední či velké síly
tím, že se mezi tělem a volantem či
palubní deskou nafoukne vak.
Jestliže tedy airbagy nezasáhnou při
nárazu jiné typologie (ze strany nebo
zezadu, převrácení vozidla, atd.),
neznamená to, že systém selhal.Čelní airbagy (řidiče a spolucestujícího)
nenahrazují bezpečnostní pásy, ale
zvyšují jejich účinnost. Z toho důvodu
doporučujeme jezdit zásadně se
zapnutými bezpečnostními pásy, jak to
ostatně předepisují zákony v
evropských a ve většině
mimoevropských zemích
Pokud není spolucestující připoutaný
bezpečnostními pásy, může se
prudkým pohybem dopředu vyvolaným
nárazem dostat do předčasného
kontaktu s nafukovaným vakem. V
tomto stavu neposkytuje vak ochranu v
plné míře.
Čelní airbagy se nemusejí aktivovat v
následujících případech: při čelním
nárazu na velmi deformovatelné
objekty, které nezasáhnou čelní plochu
vozidla (např. při nárazu blatníku na
svodidla), při vklínění vozidla pod jiné
předměty či ochranné bariéry (např.
pod kamion nebo svodidla).
Jestliže se airbagy v takovém případě
neaktivují, znamená to, že by
neposkytly žádnou ochranu navíc k
bezpečnostním pásům, takže by jejich
aktivace nebyla vhodná. Pokud se
tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to,
že je systém vadný.
86
BEZPEČNOST
Page 89 of 196
Čelní airbag na straně řidiče
92)Airbag tvoří vak složený v prostoru
uprostřed volantu. Při nárazu se vak
okamžitě nafoukneobr. 63.
Čelní airbag na straně
spolucestujícího
Airbag tvoří vak složený v příslušném
prostoru v palubní desce.obr. 64 Vak
má větší rozměr než u airbagu řidiče.
Čelní airbag na straně
spolucestujícího a dětské sedačky
93)VKAŽDÉMpřípadě postupujte podle
doporučení uvedených na štítku
nalepeném z obou stran sluneční clony
(obr. 65).
Deaktivace airbagů na straně
spolucestujícího: čelní airbag a
boční airbag
Pokud je zcela nezbytné přepravovat na
předním sedadle dítě na dětské
sedačce montované proti směru jízdy,
je nezbytné deaktivovat čelní airbag
na straně spolucestujícího a přední
boční airbagy (side bag) (u příslušné
verze vozidla).
Vypnutím airbagů se na přístrojové
desce rozsvítí kontrolka
.UPOZORNĚNÍ Čelní airbag na straně
spolucestujícího i přední bočního airbag
(u příslušné verze vozidla) se deaktivuje
v nastavovacím menu displeje.
63L0F0402C
64L0F0073C
65F0Y0708C
87
Page 90 of 196
Čelní airbag na straně spolucestujícího a dětské sedačky: POZOR
66F0S1025
88
BEZPEČNOST
