Lancia Ypsilon 2020 Návod k použití a údržbě (in Czech)

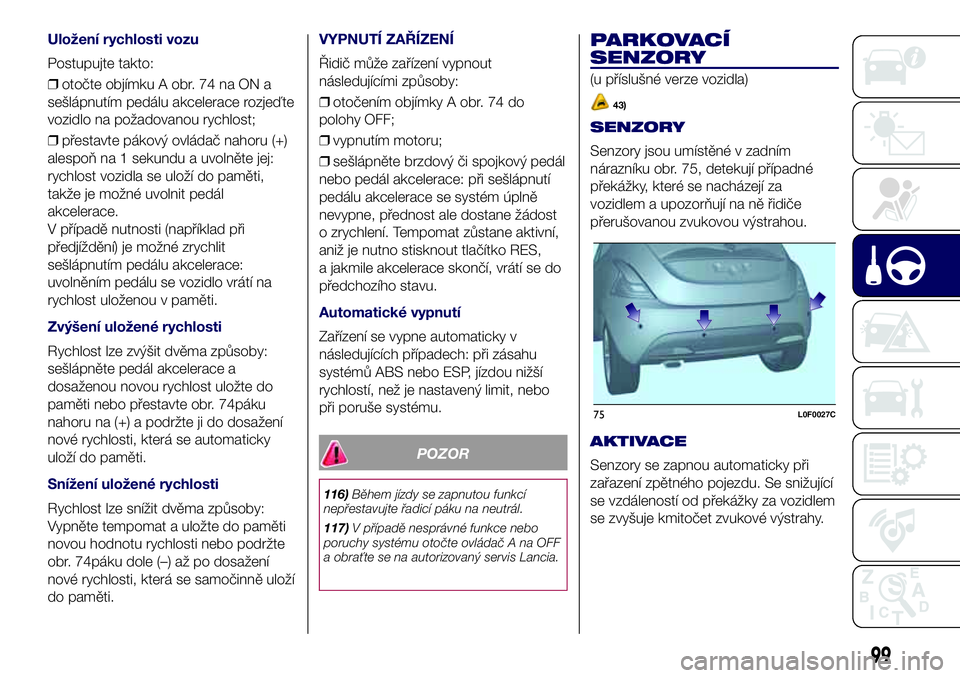

Uložení rychlosti vozu
Postupujte takto:
❒otočte objímku A obr. 74 na ON a
sešlápnutím pedálu akcelerace rozjeďte
vozidlo na požadovanou rychlost;
❒přestavte pákový ovládač nahoru (+)
alespoň na 1 sekundu a uvolněte jej:
rychlost vozidla se uloží do paměti,
takže je možné uvolnit pedál
akcelerace.
V případě nutnosti (například při
předjíždění) je možné zrychlit
sešlápnutím pedálu akcelerace:
uvolněním pedálu se vozidlo vrátí na
rychlost uloženou v paměti.
Zvýšení uložené rychlosti
Rychlost lze zvýšit dvěma způsoby:
sešlápněte pedál akcelerace a
dosaženou novou rychlost uložte do
paměti nebo přestavte obr. 74páku
nahoru na (+) a podržte ji do dosažení
nové rychlosti, která se automaticky
uloží do paměti.
Snížení uložené rychlosti
Rychlost lze snížit dvěma způsoby:
Vypněte tempomat a uložte do paměti
novou hodnotu rychlosti nebo podržte
obr. 74páku dole (–) až po dosažení
nové rychlosti, která se samočinně uloží
do paměti.
VYPNUTÍ ZAŘÍZENÍ
Řidič může zařízení vypnout
následujícími způsoby:
❒otočením objímky A obr. 74 do
polohy OFF;
❒vypnutím motoru;
❒sešlápněte brzdový či spojkový pedál
nebo pedál akcelerace: při sešlápnutí
pedálu akcelerace se systém úplně
nevypne, přednost ale dostane žádost
o zrychlení. Tempomat zůstane aktivní,
aniž je nutno stisknout tlačítko RES,
a jakmile akcelerace skončí, vrátí se do
předchozího stavu.
Automatické vypnutí
Zařízení se vypne automaticky v
následujících případech: při zásahu
systémů ABS nebo ESP, jízdou nižší
rychlostí, než je nastavený limit, nebo
při poruše systému.
POZOR
116)Během jízdy se zapnutou funkcí
nepřestavujte řadicí páku na neutrál.
117)V případě nesprávné funkce nebo
poruchy systému otočte ovládač A na OFF
a obraťte se na autorizovaný servis Lancia.
PARKOVACÍ
SENZORY
(u příslušné verze vozidla)
43)
SENZORY
Senzory jsou umístěné v zadním
nárazníku obr. 75, detekují případné
překážky, které se nacházejí za
vozidlem a upozorňují na ně řidiče
přerušovanou zvukovou výstrahou.
AKTIVACE
Senzory se zapnou automaticky při
zařazení zpětného pojezdu. Se snižující
se vzdáleností od překážky za vozidlem
se zvyšuje kmitočet zvukové výstrahy.
75L0F0027C
99

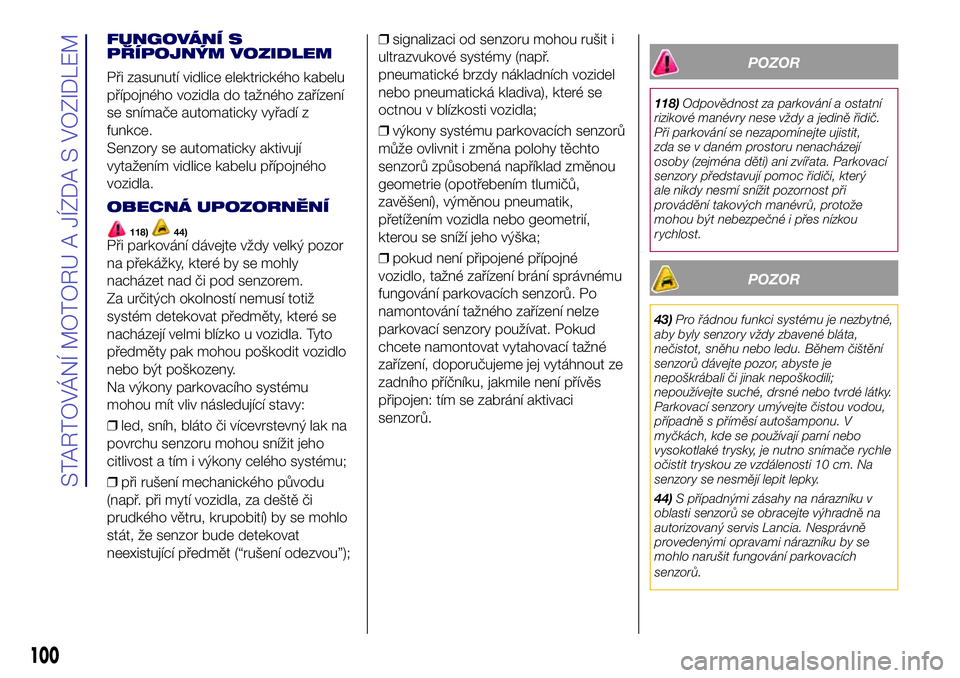

FUNGOVÁNÍ S
PŘÍPOJNÝM VOZIDLEM
Při zasunutí vidlice elektrického kabelu
přípojného vozidla do tažného zařízení
se snímače automaticky vyřadí z
funkce.
Senzory se automaticky aktivují
vytažením vidlice kabelu přípojného
vozidla.
OBECNÁ UPOZORNĚNÍ
118)44)Při parkování dávejte vždy velký pozor
na překážky, které by se mohly
nacházet nad či pod senzorem.
Za určitých okolností nemusí totiž
systém detekovat předměty, které se
nacházejí velmi blízko u vozidla. Tyto
předměty pak mohou poškodit vozidlo
nebo být poškozeny.
Na výkony parkovacího systému
mohou mít vliv následující stavy:
❒led, sníh, bláto či vícevrstevný lak na
povrchu senzoru mohou snížit jeho
citlivost a tím i výkony celého systému;
❒při rušení mechanického původu
(např. při mytí vozidla, za deště či
prudkého větru, krupobití) by se mohlo
stát, že senzor bude detekovat
neexistující předmět (“rušení odezvou”);❒signalizaci od senzoru mohou rušit i
ultrazvukové systémy (např.
pneumatické brzdy nákladních vozidel
nebo pneumatická kladiva), které se
octnou v blízkosti vozidla;
❒výkony systému parkovacích senzorů
může ovlivnit i změna polohy těchto
senzorů způsobená například změnou
geometrie (opotřebením tlumičů,
zavěšení), výměnou pneumatik,
přetížením vozidla nebo geometrií,
kterou se sníží jeho výška;
❒pokud není připojené přípojné
vozidlo, tažné zařízení brání správnému
fungování parkovacích senzorů. Po
namontování tažného zařízení nelze
parkovací senzory používat. Pokud
chcete namontovat vytahovací tažné
zařízení, doporučujeme jej vytáhnout ze
zadního příčníku, jakmile není přívěs
připojen: tím se zabrání aktivaci
senzorů.
POZOR
118)Odpovědnost za parkování a ostatní
rizikové manévry nese vždy a jedině řidič.
Při parkování se nezapomínejte ujistit,
zda se v daném prostoru nenacházejí
osoby (zejména děti) ani zvířata. Parkovací
senzory představují pomoc řidiči, který
ale nikdy nesmí snížit pozornost při
provádění takových manévrů, protože
mohou být nebezpečné i přes nízkou
rychlost.
POZOR
43)Pro řádnou funkci systému je nezbytné,
aby byly senzory vždy zbavené bláta,
nečistot, sněhu nebo ledu. Během čištění
senzorů dávejte pozor, abyste je
nepoškrábali či jinak nepoškodili;
nepoužívejte suché, drsné nebo tvrdé látky.
Parkovací senzory umývejte čistou vodou,
případně s příměsí autošamponu. V
myčkách, kde se používají parní nebo
vysokotlaké trysky, je nutno snímače rychle
očistit tryskou ze vzdálenosti 10 cm. Na
senzory se nesmějí lepit lepky.
44)S případnými zásahy na nárazníku v
oblasti senzorů se obracejte výhradně na
autorizovaný servis Lancia. Nesprávně
provedenými opravami nárazníku by se
mohlo narušit fungování parkovacích
senzorů.
100
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

TAŽENÍ PŘÍVĚSŮ
119) 120)
UPOZORNĚNÍ
Pro případ tažení obytného nebo
nákladního přípojného vozidla musí být
vůz vybaven schváleným tažným
zařízením a řádným elektrickým
rozvodem. Instalaci musejí provést
kvalifikovaní technici.
Případná speciální zpětná a/nebo
přídavná zrcátka je třeba připevnit v
souladu s Pravidly silničního provozu.
Nezapomínejte, že se při tažení
přívěsného vozidla snižuje v závislosti
na celkové hmotnosti maximální
stoupavost vozidla, prodlužuje se
brzdná dráha a doba potřebná pro
předjíždění.
Při jízdě v klesání namísto trvalého
brzdění raději zařaďte nižší rychlostní
stupeň.
Váha, kterou přípojné vozidlo působí na
tažné zařízení, úměrně snižuje nosnost
vozidla. Aby bylo zajištěno, že nebude
překročena maximální přípustná
hmotnost přípojného vozidla (uvedená v
technickém průkazu), je nutno brát v
úvahu hmotnost plně naloženého
přívěsu včetně příslušenství a osobních
zavazadel.Při jízdě s přípojných vozidlem
dodržujte omezení rychlosti platné v
daném státě. V každém případě nesmí
být maximální rychlost vyšší než 100
km/h.
Případnou elektrickou brzdu je nutno
napájet přímo z baterie kabelem o
průřezu min. 2,5 mm
2.
Kromě výše uvedených přípojek je
přípustné připojit k elektrickému
rozvodu vozidla pouze napájecí kapel
případné elektrické brzdy a kabel
případného vnitřního svítidla přípojného
vozidla s výkonem max. 15 W. Pro
přípoje použijte skříňku osazenou
kabelem od baterie o průřezu
2
UPOZORNĚNÍ Jiné příslušenství než
vnější světla (elektrická brzda, atd.) se
smí používat pouze s motorem v
chodu.
UPOZORNĚNÍ Závěsné zařízení si
nechejte nainstalovat u autorizovaného
servisu Lancia.
POZOR
119)Systém ABS, kterým je vůz vybaven,
nepůsobí na brzdovou soustavu přípojného
vozidla. Proto je třeba vyšší opatrnost na
kluzném povrchu.
120)Je přísně zakázáno upravovat
brzdovou soustavu vozidla pro ovládání
brzdy přípojného vozidla. Brzdová soustava
přípojného vozidla musí být zcela nezávislá
na hydraulickém systému vozidla.
101
min. 2,5 mm .

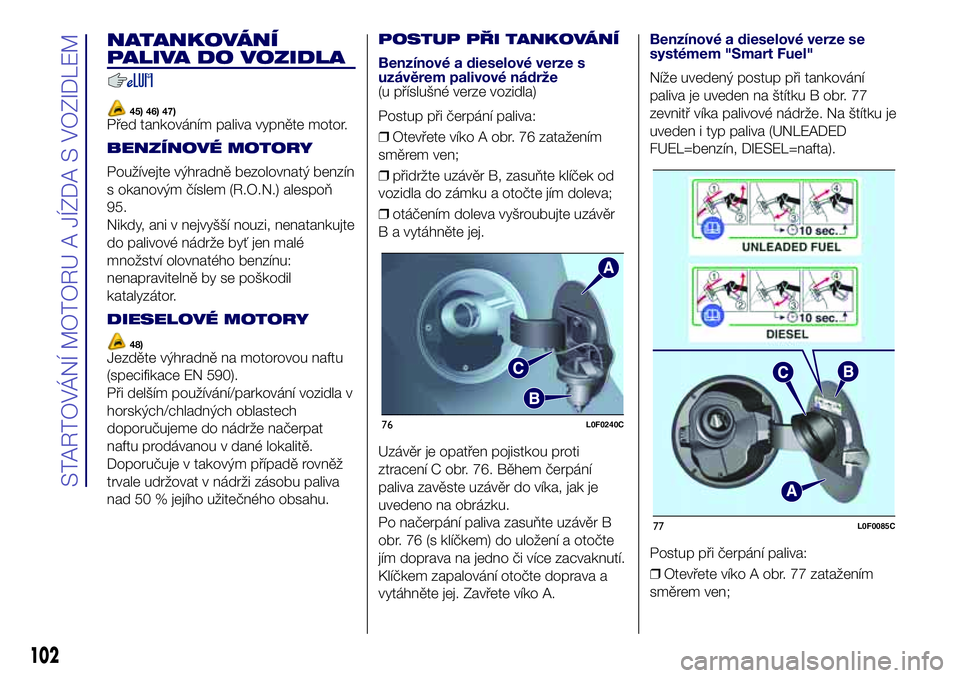

NATANKOVÁNÍ
PALIVA DO VOZIDLA
45) 46) 47)Před tankováním paliva vypněte motor.
BENZÍNOVÉ MOTORY
Používejte výhradně bezolovnatý benzín
s okanovým číslem (R.O.N.) alespoň
95.
Nikdy, ani v nejvyšší nouzi, nenatankujte
do palivové nádrže byť jen malé
množství olovnatého benzínu:
nenapravitelně by se poškodil
katalyzátor.
DIESELOVÉ MOTORY
48)Jezděte výhradně na motorovou naftu
(specifikace EN 590).
Při delším používání/parkování vozidla v
horských/chladných oblastech
doporučujeme do nádrže načerpat
naftu prodávanou v dané lokalitě.
Doporučuje v takovým případě rovněž
trvale udržovat v nádrži zásobu paliva
nad 50 % jejího užitečného obsahu.
POSTUP PŘI TANKOVÁNÍ
Benzínové a dieselové verze s
uzávěrem palivové nádrže
(u příslušné verze vozidla)
Postup při čerpání paliva:
❒Otevřete víko A obr. 76 zatažením
směrem ven;
❒přidržte uzávěr B, zasuňte klíček od
vozidla do zámku a otočte jím doleva;
❒otáčením doleva vyšroubujte uzávěr
B a vytáhněte jej.
Uzávěr je opatřen pojistkou proti
ztracení C obr. 76. Během čerpání
paliva zavěste uzávěr do víka, jak je
uvedeno na obrázku.
Po načerpání paliva zasuňte uzávěr B
obr. 76 (s klíčkem) do uložení a otočte
jím doprava na jedno či více zacvaknutí.
Klíčkem zapalování otočte doprava a
vytáhněte jej. Zavřete víko A.
Benzínové a dieselové verze se
systémem "Smart Fuel"
Níže uvedený postup při tankování
paliva je uveden na štítku B obr. 77
zevnitř víka palivové nádrže. Na štítku je
uveden i typ paliva (UNLEADED
FUEL=benzín, DIESEL=nafta).
Postup při čerpání paliva:
❒Otevřete víko A obr. 77 zatažením
směrem ven;
76L0F0240C
77L0F0085C
102
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

❒zasuňte pistoli do ústí a začněte
tankovat palivo;
❒po natankování počkejte před
vytažením pistole alespoň 10 sekund,
aby mohlo palivo vytéct do nádrže;
❒pak vytáhněte pistoli z ústí a zavřete
víko A.
Víko A obr. 77 je osazeno prachovým
krytem C, který po zavření víka
znemožní usazování nečistot a prachu v
ústí palivové nádrže.
Tankování paliva v nouzi (pouze u
verzí se “Smart Fuel”)
Postupujte takto:
❒Otevřete zavazadlový prostor a
vyjměte adaptér B umístěný v
kontejneru s nářadím (verze s
dojezdovým rezervním kolem - u
příslušné verze vozidla) obr. 78 nebo v
kontejneru sady Fix&Go Automatic
(verze se sadou Fix&Go Automatic);❒Otevřete víko A obr. 77 zatažením
směrem ven;
❒zasuňte adaptér B do ústí a začněte
tankovat palivo;
❒po načerpání paliva odstraňte
adaptér a zavřete víko;
❒zasuňte adaptér do pouzdra a uložte
jej zpět do zavazadlového prostoru.
Verze LPG
Plnicí ústí se zpřístupní otevřením víka A
obr. 79 a vyšroubováním uzávěru B.
Během tankování dodržujte následující
pokyny:
❒vypněte motor;
❒zabrzděte parkovací brzdu;
❒přepněte klíček zapalování na STOP.
❒nekuřte;
❒předejte příslušný plnicí adaptér (viz
níže) pracovníkovi čerpací stanice, který
bude čerpat LPG do vozidla.UPOZORNĚNÍ Adaptéry pro čerpací
stojan se liší podle země prodeje
vozidla. S vozidlem se v příslušném
obalu dodává adaptér A obr. 80, který
je určen pro čerpání LPG pouze v
zemi projede vozidla. V případě jízdy do
jiného státu se informujte ohledně
typu používaného adaptéru.
78L0F0242C
79L0F0200C
80L0F0199C
103

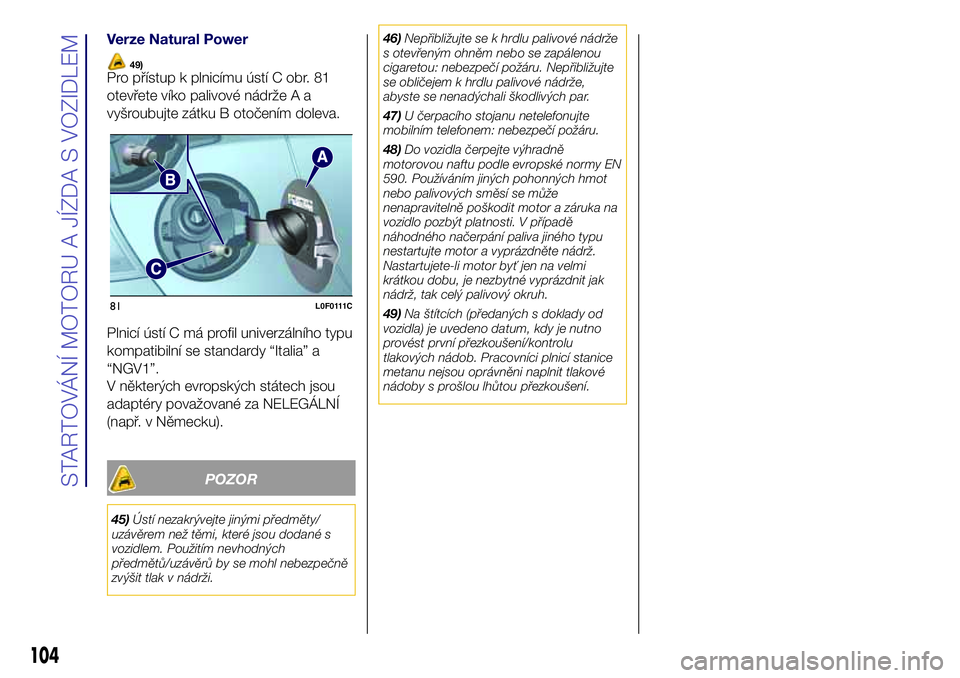

Verze Natural Power
49)Pro přístup k plnicímu ústí C obr. 81
otevřete víko palivové nádrže A a
vyšroubujte zátku B otočením doleva.
Plnicí ústí C má profil univerzálního typu
kompatibilní se standardy “Italia” a
“NGV1”.
V některých evropských státech jsou
adaptéry považované za NELEGÁLNÍ
(např. v Německu).
POZOR
45)Ústí nezakrývejte jinými předměty/
uzávěrem než těmi, které jsou dodané s
vozidlem. Použitím nevhodných
předmětů/uzávěrů by se mohl nebezpečně
zvýšit tlak v nádrži.46)Nepřibližujte se k hrdlu palivové nádrže
s otevřeným ohněm nebo se zapálenou
cigaretou: nebezpečí požáru. Nepřibližujte
se obličejem k hrdlu palivové nádrže,
abyste se nenadýchali škodlivých par.
47)U čerpacího stojanu netelefonujte
mobilním telefonem: nebezpečí požáru.
48)Do vozidla čerpejte výhradně
motorovou naftu podle evropské normy EN
590. Používáním jiných pohonných hmot
nebo palivových směsí se může
nenapravitelně poškodit motor a záruka na
vozidlo pozbýt platnosti. V případě
náhodného načerpání paliva jiného typu
nestartujte motor a vyprázdněte nádrž.
Nastartujete-li motor byť jen na velmi
krátkou dobu, je nezbytné vyprázdnit jak
nádrž, tak celý palivový okruh.
49)Na štítcích (předaných s doklady od
vozidla) je uvedeno datum, kdy je nutno
provést první přezkoušení/kontrolu
tlakových nádob. Pracovníci plnicí stanice
metanu nejsou oprávněni naplnit tlakové
nádoby s prošlou lhůtou přezkoušení.
81L0F0111C
104

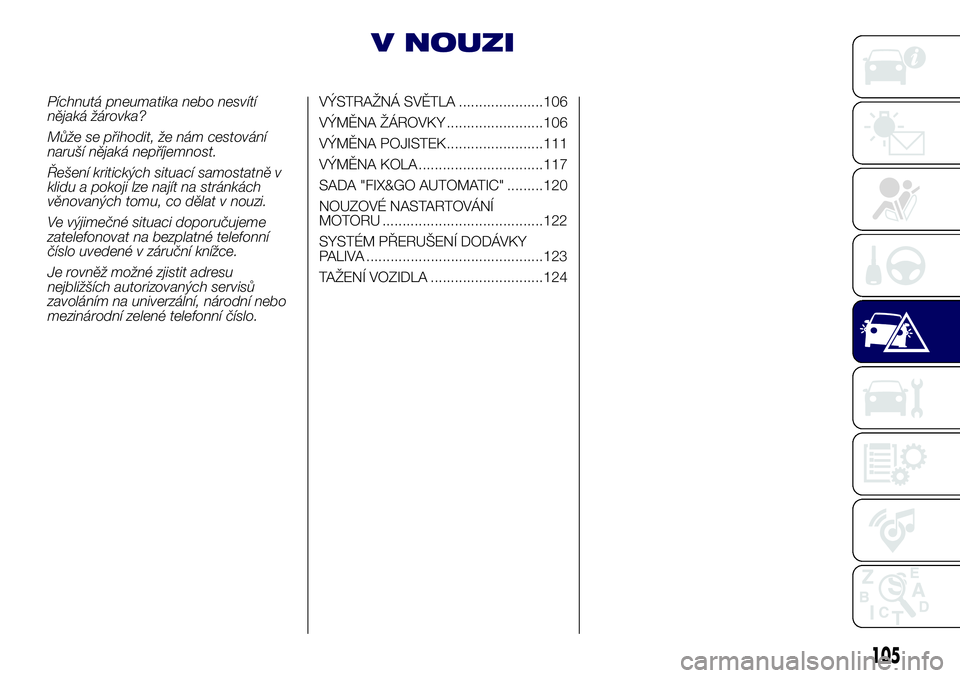

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné zjistit adresu
nejbližších autorizovaných servisů
zavoláním na univerzální, národní nebo
mezinárodní zelené telefonní číslo.VÝSTRAŽNÁ SVĚTLA .....................106
VÝMĚNA ŽÁROVKY ........................106
VÝMĚNA POJISTEK........................111
VÝMĚNA KOLA ...............................117
SADA "FIX&GO AUTOMATIC" .........120
NOUZOVÉ NASTARTOVÁNÍ
MOTORU ........................................122
SYSTÉM PŘERUŠENÍ DODÁVKY
PALIVA ............................................123
TAŽENÍ VOZIDLA ............................124
105

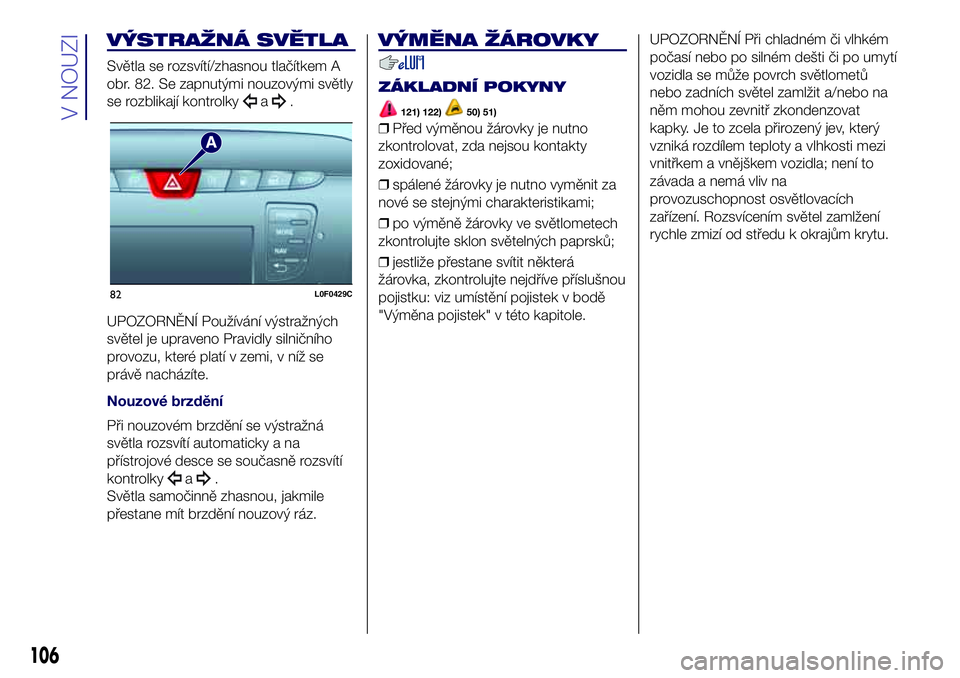

VÝSTRAŽNÁ SVĚTLA
Světla se rozsvítí/zhasnou tlačítkem A
obr. 82. Se zapnutými nouzovými světly
se rozblikají kontrolky
a.
UPOZORNĚNÍ Používání výstražných
světel je upraveno Pravidly silničního
provozu, které platí v zemi, v níž se
právě nacházíte.
Nouzové brzdění
Při nouzovém brzdění se výstražná
světla rozsvítí automaticky a na
přístrojové desce se současně rozsvítí
kontrolky
a.
Světla samočinně zhasnou, jakmile
přestane mít brzdění nouzový ráz.
VÝMĚNA ŽÁROVKY
ZÁKLADNÍ POKYNY
121) 122)50) 51)
❒Před výměnou žárovky je nutno
zkontrolovat, zda nejsou kontakty
zoxidované;
❒spálené žárovky je nutno vyměnit za
nové se stejnými charakteristikami;
❒po výměně žárovky ve světlometech
zkontrolujte sklon světelných paprsků;
❒jestliže přestane svítit některá
žárovka, zkontrolujte nejdříve příslušnou
pojistku: viz umístění pojistek v bodě
"Výměna pojistek" v této kapitole.UPOZORNĚNÍ Při chladném či vlhkém
počasí nebo po silném dešti či po umytí
vozidla se může povrch světlometů
nebo zadních světel zamlžit a/nebo na
něm mohou zevnitř zkondenzovat
kapky. Je to zcela přirozený jev, který
vzniká rozdílem teploty a vlhkosti mezi
vnitřkem a vnějškem vozidla; není to
závada a nemá vliv na
provozuschopnost osvětlovacích
zařízení. Rozsvícením světel zamlžení
rychle zmizí od středu k okrajům krytu.
82L0F0429C
106
V NOUZI

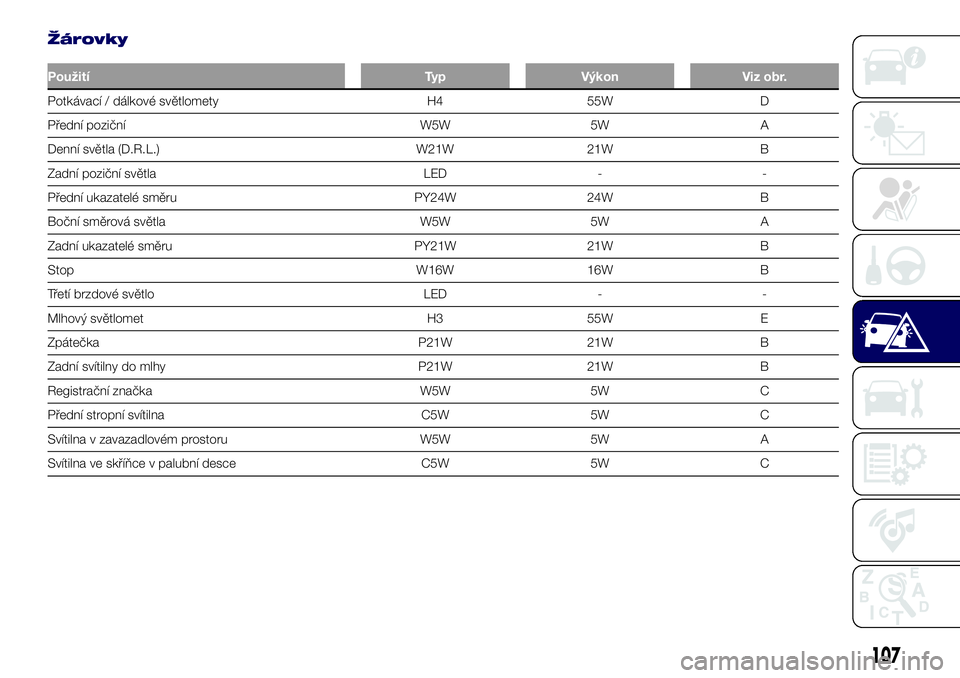

Žárovky
Použití Typ Výkon Viz obr.
Potkávací / dálkové světlomety H4 55W D
Přední poziční W5W 5W A
Denní světla (D.R.L.) W21W 21W B
Zadní poziční světla LED - -
Přední ukazatelé směru PY24W 24W B
Boční směrová světla W5W 5W A
Zadní ukazatelé směru PY21W 21W B
Stop W16W 16W B
Třetí brzdové světlo LED - -
Mlhový světlomet H3 55W E
Zpátečka P21W 21W B
Zadní svítilny do mlhy P21W 21W B
Registrační značka W5W 5W C
Přední stropní svítilna C5W 5W C
Svítilna v zavazadlovém prostoru W5W 5W A
Svítilna ve skříňce v palubní desce C5W 5W C
107

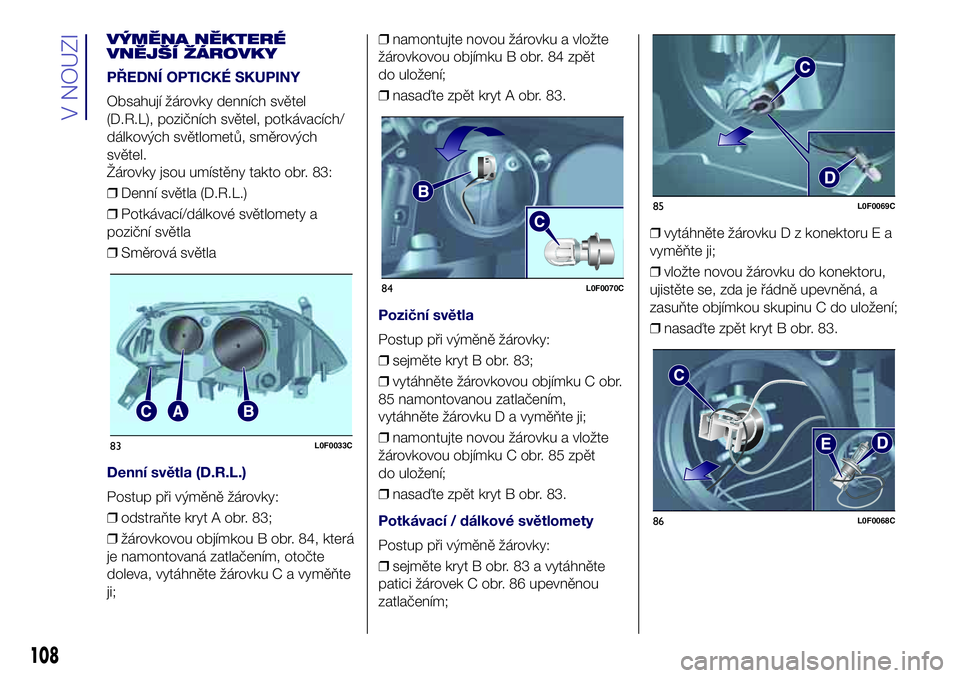

VÝMĚNA NĚKTERÉ
VNĚJŠÍ ŽÁROVKY
PŘEDNÍ OPTICKÉ SKUPINY
Obsahují žárovky denních světel
(D.R.L), pozičních světel, potkávacích/
dálkových světlometů, směrových
světel.
Žárovky jsou umístěny takto obr. 83:
❒Denní světla (D.R.L.)
❒Potkávací/dálkové světlomety a
poziční světla
❒Směrová světla
Denní světla (D.R.L.)
Postup při výměně žárovky:
❒odstraňte kryt A obr. 83;
❒žárovkovou objímkou B obr. 84, která
je namontovaná zatlačením, otočte
doleva, vytáhněte žárovku C a vyměňte
ji;❒namontujte novou žárovku a vložte
žárovkovou objímku B obr. 84 zpět
do uložení;
❒nasaďte zpět kryt A obr. 83.
Poziční světla
Postup při výměně žárovky:
❒sejměte kryt B obr. 83;
❒vytáhněte žárovkovou objímku C obr.
85 namontovanou zatlačením,
vytáhněte žárovku D a vyměňte ji;
❒namontujte novou žárovku a vložte
žárovkovou objímku C obr. 85 zpět
do uložení;
❒nasaďte zpět kryt B obr. 83.
Potkávací / dálkové světlomety
Postup při výměně žárovky:
❒sejměte kryt B obr. 83 a vytáhněte
patici žárovek C obr. 86 upevněnou
zatlačením;❒vytáhněte žárovku D z konektoru E a
vyměňte ji;
❒vložte novou žárovku do konektoru,
ujistěte se, zda je řádně upevněná, a
zasuňte objímkou skupinu C do uložení;
❒nasaďte zpět kryt B obr. 83.
83L0F0033C
84L0F0070C
85L0F0069C
86L0F0068C
108
V NOUZI
