460460 4607-3. Manutenção que pode ser feita por si
■Remoção da tampa do compartimento do motor
■Instalar as molas
Puxe a parte central para cima
Insira
Prima
Com o motor à temperatura de funcionamento e desligado, verifique o nível do
óleo através da vareta.
■Verificação do nível do óleo do motor
Estacione o veículo num local nivelado. Depois de aquecer o motor e des-
ligar o sistema híbrido, aguarde mais de 5 minutos para que o óleo se
deposite no cárter.
Tampa do compartimento do motor
AT E N Ç Ã O
■Após instalar a tampa do compartimento do motor
Certifique-se que a tampa está instalada de forma segura na sua posição original.
Óleo do motor

461
461461 4617-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Segurando um trapo na extremi-
dade, puxe a vareta.
Limpe a vareta.
Vareta plana: Volte a introduzir a vareta completamente.
Vareta não plana: Reinsira a
vareta completamente com as
suas áreas salientes ( na
figura), voltadas para o motor.
Segurando um trapo na extremidade, puxe a vareta para fora e verifique o
nível do óleo.
Baixo
Normal
Excessivo
A forma da vareta pode diferir dependendo do tipo de veículo ou motor.
Limpe a vareta e volte a introduzi-la, completamente.
XVa r e t a p l a n aXVa r e t a n ã o p l a n a
Lado da medição

462
462462 4627-3. Manutenção que pode ser feita por si
■Adição de óleo do motor
Se o nível do óleo estiver abaixo ou
perto da marca de nível baixo, adici-
one óleo do mesmo tipo do que já
estiver no motor.
Verifique o tipo de óleo e prepare os instrumentos necessários antes de adici-
onar o óleo.
Retire o tampão do bocal de enchimento de óleo.
Adicione óleo do motor devagar, verificando através da vareta.
Volte a colocar o tampão do bocal de enchimento rodando-o para a
direita.
■Consumo de óleo do motor
É consumida uma certa quantidade de óleo do motor durante a condução. Nas seguin-
tes situações o consumo de óleo pode aumentar e ser necessário acrescentar óleo do
motor entre os intervalos de manutenção.
●Quando o motor é novo, por exemplo após a compra do veículo ou da substituição do
motor
●Se utilizar óleo de baixa qualidade ou de viscosidade inadequada
●Ao conduzir com velocidades altas do motor ou com carga pesada, quando reboca, ou
ao conduzir acelerando e desacelerando frequentemente
●Quando deixa o motor ao ralenti por um longo período de tempo ou quando conduz,
frequentemente, com trânsito intenso.
Seleção do tipo de óleo→P. 5 8 8
Quantidade de óleo (Nível
baixo → nível cheio)1.5 L
ItensFunil limpo

463
463463 4637-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
AVISO
■Óleo usado do motor
●O óleo usado do motor contém contaminantes potencialmente nocivos que podem
provocar problemas de pele, tais como inflamação ou cancro da pele. Por esse
motivo, deve ter cuidado para evitar contacto prolongado e repetido com ele. Para
remover óleo usado do motor da sua pele, lave abundantemente com sabão e água.
●Desfaça-se do óleo usado e filtro apenas de um modo seguro e aceitável. Não os
lance para o lixo doméstico, canos de esgoto ou para o chão. Peça a um concessio-
nário Lexus autorizado, reparador Lexus autorizado ou outro profissional igualmente
qualificado e equipado ou a uma estação de serviço informações no que respeita à
reciclagem ou modo de se desfazer do óleo usado.
●Não deixe o óleo do motor usado ao alcance das crianças.
AT E N Ç Ã O
■Para evitar graves danos no motor
Verifique regularmente o nível do óleo.
■Quando substituir o óleo do motor
●Tenha cuidado para não derramar óleo do motor nos componentes do veículo.
●Evite que o óleo transborde: o motor pode ficar danificado.
●Verifique o nível do óleo através da vareta, cada vez que acrescentar óleo.
●Certifique-se que o tampão do bocal de enchimento fica devidamente apertado.

464
464464 4647-3. Manutenção que pode ser feita por si
O nível do líquido de refrigeração é satisfatório quando estiver entre as linhas
"FULL" e "LOW" do reservatório quando o sistema híbrido estiver frio.
■Reservatório do líquido de refrigeração do motor
Tampão do reservatório
Linha "FULL" (cheio)
Linha "LOW" (baixo)
Se o nível estiver na, ou abaixo da
linha "LOW", adicione líquido de
refrigeração até à linha "FULL".
(→P. 5 7 8 )
■Reservatório do líquido de refrigeração da unidade de controlo de potência
Tampão do reservatório
Linha "FULL" (cheio)
Linha "LOW" (baixo)
Se o nível estiver na, ou abaixo da
linha "LOW", adicione líquido de
refrigeração até à linha "FULL".
(→P. 5 7 8 )
■Escolha do líquido de refrigeração do motor
Use apenas líquido de refrigeração "Toyota Super Long Life" ou equivalente de alta qua-
lidade tipo glicol-etileno com uma base de refrigerante sem silício, amina, nitrato e
borato juntamente com ácido híbrido, orgânico e tecnológico de longa duração.
O líquido de refrigeração "Toyota Super Long Life" é constituído por 50% de líquido e
50% de água desionizada. (Este líquido de refrigeração proporciona uma proteção a
cerca de: -35°C)
Para mais detalhes acerca do líquido de refrigeração, contacte um concessionário Lexus
autorizado, reparador Lexus autorizado ou outro profissional igualmente qualificado e
equipado.
■Se o nível do líquido de refrigeração descer pouco tempo depois do reabastecimento
Verifique visualmente o radiador, tubos, tampas dos reservatórios de líquido de refrige-
ração do motor/unidade de controlo de potência, torneira de drenagem e bomba de
água.
Se não conseguir encontrar uma fuga, contacte um concessionário Lexus autorizado,
reparador Lexus autorizado ou outro profissional igualmente qualificado e equipado,
para testar o tampão e verificar se há fugas no sistema de refrigeração.
Líquido de refrigeração

465
465465 4657-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Verifique o radiador e condensador e limpe quaisquer impurezas.
Se algum dos componentes acima indicados estiver extremamente sujo ou se
não tiver a certeza da sua condição, leve o seu veículo a um concessionário
Lexus autorizado, reparador Lexus autorizado ou a outro profissional igual-
mente qualificado e equipado.
AVISO
■Quando o sistema híbrido estiver quente
Não remova os tampões dos reservatórios do líquido de refrigeração do motor/uni-
dade de controlo de potência.
O sistema de refrigeração pode estar sob pressão e pulverizar líquido de refrigeração
quente se o tampão for removido, provocando ferimentos graves, tais como queima-
duras.
AT E N Ç Ã O
■Quando adicionar líquido de refrigeração
O líquido de refrigeração não é água simples nem apenas anticongelante. A mistura
correta de água e anticongelante deve ser usada para fornecer a lubrificação, prote-
ção contra a corrosão e arrefecimento adequados. Leia com atenção a etiqueta do
anticongelante ou do líquido de refrigeração.
■Se derramar líquido de refrigeração
Certifique-se que o retira, lavando com água, para evitar danos nas peças ou na pin-
tura.
Radiador e condensador
AVISO
■Quando o sistema híbrido estiver quente
Não toque no radiador ou condensador uma vez que estes podem estar quentes e
provocar ferimentos graves, tais como queimaduras.
■Quando as ventoinhas elétricas de arrefecimento estão a funcionar
Não toque no compartimento do motor.
As ventoinhas elétricas de arrefecimento podem manter o movimento rotativo
durante 3 minutos mesmo após desligar o interruptor Power.
Com o interruptor Power no modo ON, as ventoinhas elétricas de arrefecimento
podem começar a trabalhar automaticamente, se o ar condicionado estiver ligado e/
ou se a temperatura do líquido de refrigeração for elevada. Certifique-se que o inter-
ruptor Power está desligado quando trabalhar junto das ventoinhas elétricas de arrefe-
cimento ou grelha do radiador.

466
466466 4667-3. Manutenção que pode ser feita por si
Se nenhum lava vidros funcionar ou
aparecer uma mensagem de aviso no
mostrador de informações múltiplas, o
reservatório do lava vidros pode estar
vazio. Acrescente líquido lava vidros.
Líquido lava vidros
AVISO
■Quando adicionar líquido lava vidros
Não adicione líquido lava vidros com o sistema híbrido quente ou em funcionamento,
uma vez que o líquido lava vidros contém álcool e pode incendiar se derramado no
motor, etc.
AT E N Ç Ã O
■Não utilize outro líquido que não seja o lava vidros
Não utilize água com sabão ou anticongelante do motor em vez de líquido lava vidros.
Tal pode contribuir para o surgimento de riscos nas superfícies pintadas do veículo.
■Diluir o líquido lava vidros
Dilua o líquido lava vidros com água, se necessário.
Consulte as temperaturas de congelação listadas na etiqueta da embalagem do
líquido de limpeza.

467
467467 4677-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Bateria de 12 Volts
A bateria de 12 Volts encontra-se loca-
lizada à direita do compartimento da
bagagem.
Abra os estrados central e direito. (→P. 4 3 7 )
Remova a gaveta auxiliar central. (→P. 5 4 9 )
Remova a gaveta auxiliar do lado
direito.
Remova a tampa de manutenção da
bateria de 12 Volts.
Localização
Remover a tampa de manutenção da bateria de 12 Volts

468
468468 4687-3. Manutenção que pode ser feita por si

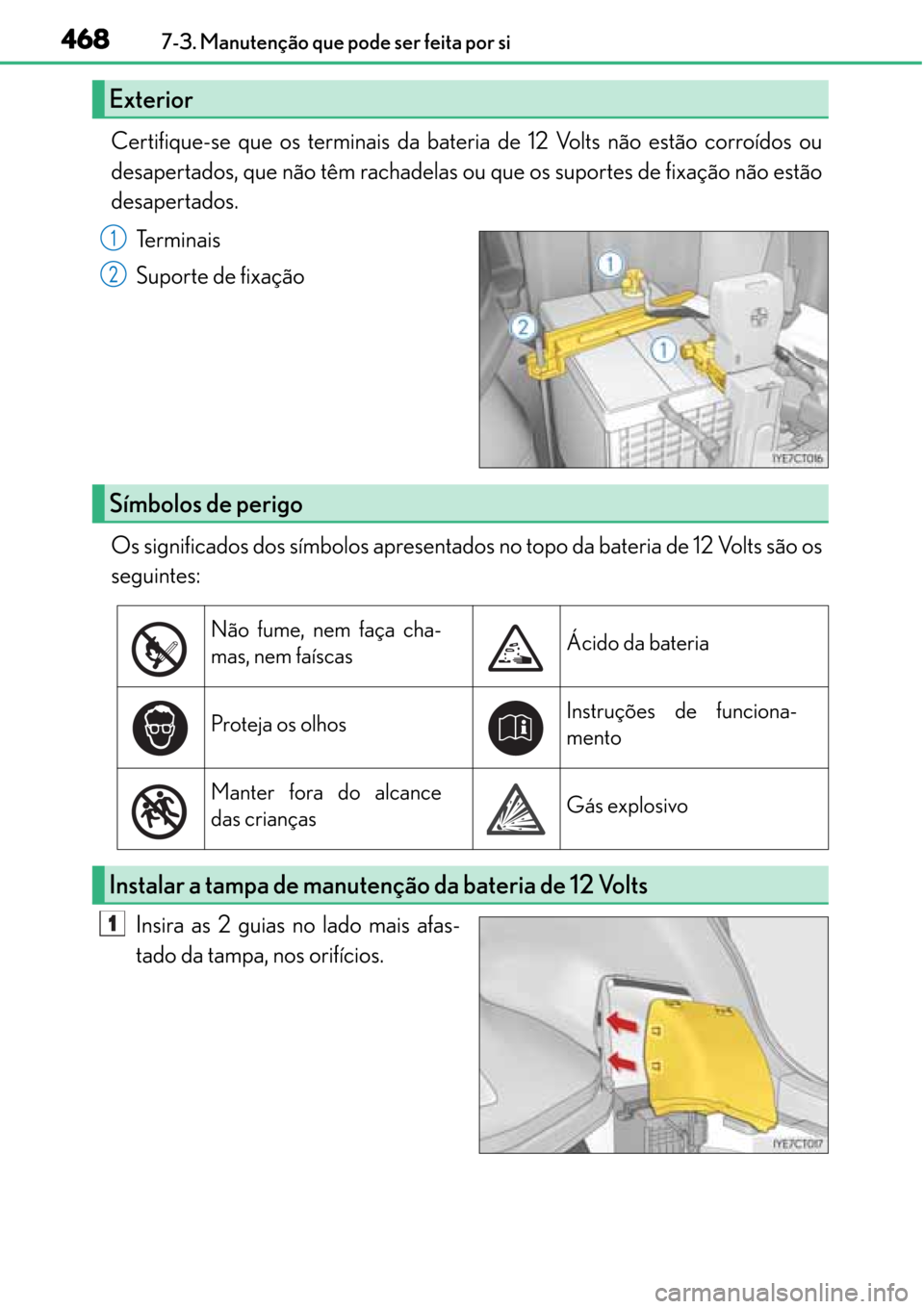

Certifique-se que os terminais da bateria de 12 Volts não estão corroídos ou
desapertados, que não têm rachadelas ou que os suportes de fixação não estão
desapertados.
Terminais
Suporte de fixação
Os significados dos símbolos apresentados no topo da bateria de 12 Volts são os
seguintes:
Insira as 2 guias no lado mais afas-
tado da tampa, nos orifícios.
Exterior
Símbolos de perigo
Não fume, nem faça cha-
mas, nem faíscasÁcido da bateria
Proteja os olhosInstruções de funciona-
mento
Manter fora do alcance
das criançasGás explosivo
Instalar a tampa de manutenção da bateria de 12 Volts

469
469469 4697-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Engate as 2 guias no lado mais pró-
ximo da tampa.
Engate as 2 guias no lado superior
da tampa.
■Antes da recarga
Durante a recarga, a bateria de 12 Volts produz gás de hidrogénio que é inflamável e
explosivo. Por conseguinte, antes da recarga, observe as seguintes precauções:
●Se efetuar a recarga com a bateria de 12 Volts instalada no veículo, não se esqueça de
desligar o cabo de massa.
●Certifique-se que o interruptor da corrente no carregador está desligado, quando
conectar e desconectar os cabos à bateria de 12 Volts.
■Depois de recarregar/voltar a conectar a bateria de 12 Volts
●Destrancar as portas utilizando o sistema de chave inteligente para entrada e arranque
pode não ser possível imediatamente após voltar a conectar a bateria de 12 volts. Se tal
acontecer, utilize o comando remoto sem fios ou a chave mecânica para trancar/des-
trancar as portas.
●Coloque o sistema híbrido em funcionamento com o interruptor Power no modo
ACCESSORY. O sistema híbrido pode não entrar em funcionamento com o interrup-
tor "Power" desligado. Contudo, o sistema híbrido funcionará normalmente a partir da
segunda tentativa.
●O modo do interruptor Power é gravado pelo veículo. Se a bateria de 12 Volts for nova-
mente conectada, o interruptor Power assume o modo em que estava quando a bate-
ria de 12 Volts foi desconectada. Certifique-se que desliga o interruptor Power antes
de desconectar a bateria de 12 volts. Tome cuidado extra ao conectar a bateria de 12
Volts e não souber em que modo se encontrava o interruptor Power, quando a desco-
nectou.
●Volte a colocar o sistema híbrido em funcionamento, prima o pedal do travão e con-
firme que é possível engrenar a alavanca de velocidades em qualquer posição.
Se o sistema não entrar em funcionamento, mesmo depois de várias tentativas de todos
os métodos acima, contacte um concessionário Lexus autorizado, reparador Lexus
autorizado, ou outro profissional igualmente qualificado e equipado.
