Lexus CT200h 2016 Omistajan käsikirja (in Finnish)

5218-2. Toimenpiteet häiriön sattuessa
OM76198FI
8

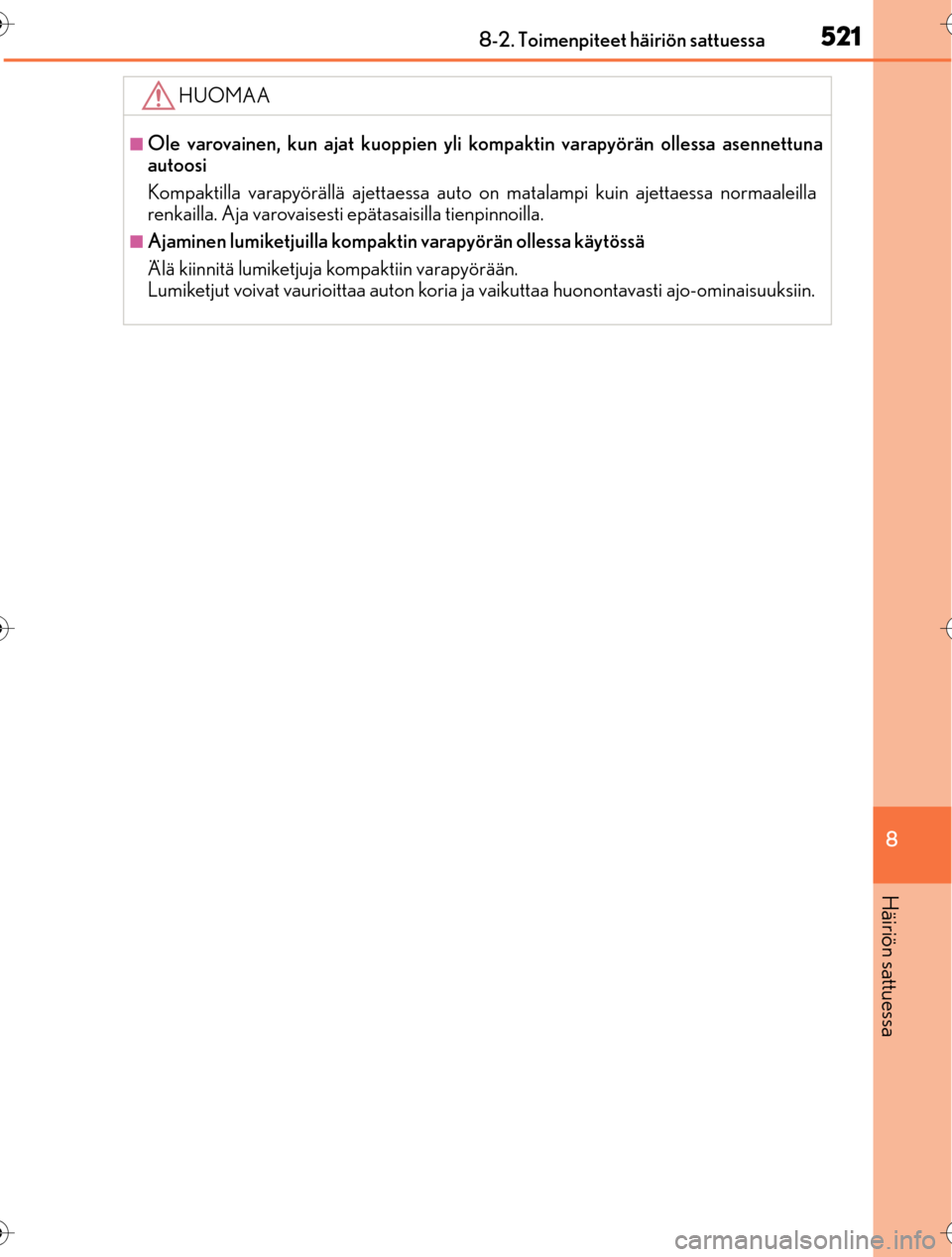

Häiriön sattuessa
HUOMAA
nOle varovainen, kun ajat kuoppien yli ko mpaktin varapyörän ollessa asennettuna
autoosi
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa normaaleilla
renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
nAjaminen lumiketjuilla kompaktin varapyörän ollessa käytössä
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-ominaisuuksiin.
OM76198FI.book Page 521 Wednesday, March 30, 2016 1:01 PM

5228-2. Toimenpiteet häiriön sattuessa
OM76198FI

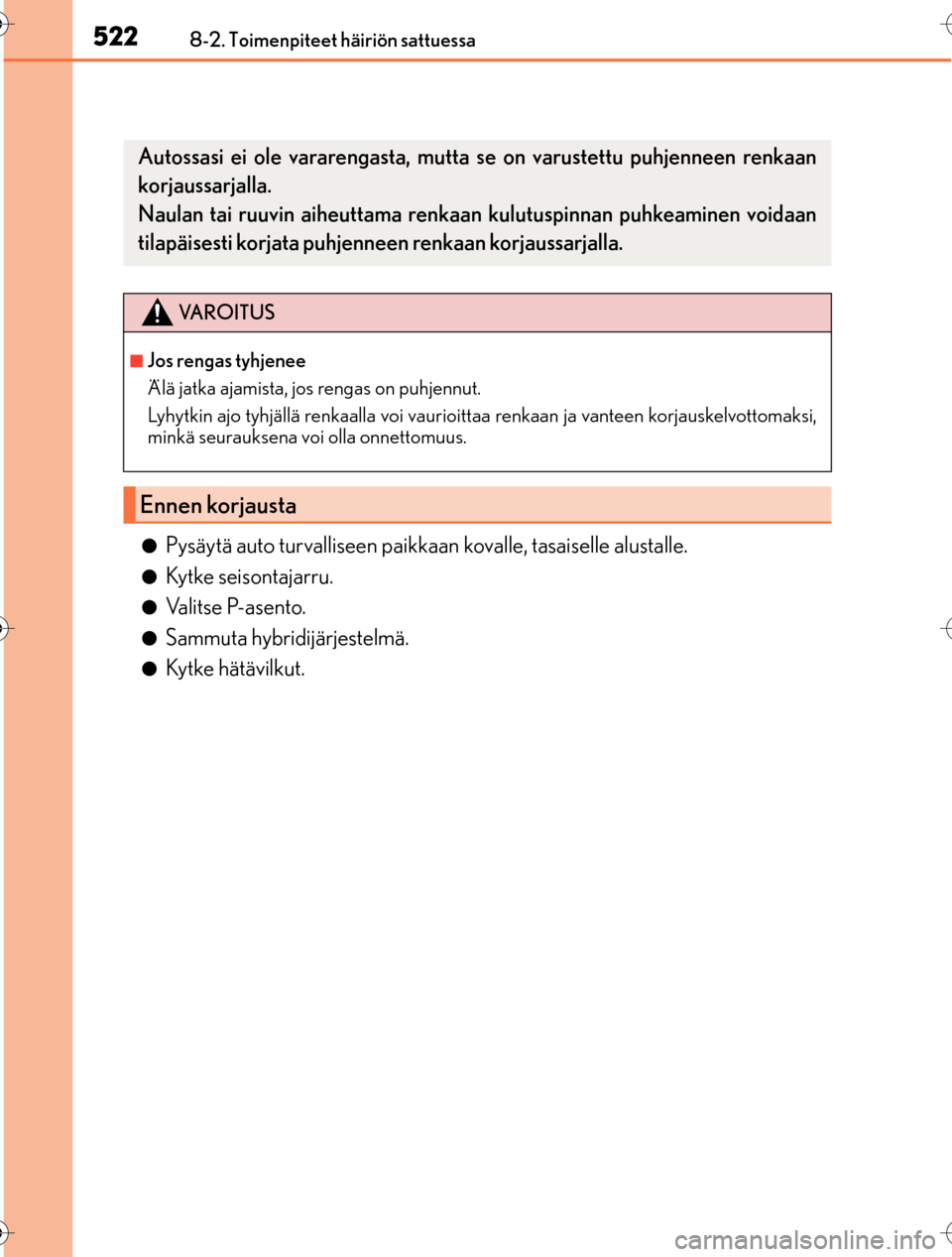

Jos rengas puhkeaa (autot ilman vararengasta)
lPysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
lKytke seisontajarru.
lValitse P-asento.
lSammuta hybridijärjestelmä.
lKytke hätävilkut.
Autossasi ei ole vararengasta, mutta se on varustettu puhjenneen renkaan
korjaussarjalla.
Naulan tai ruuvin aiheuttama renk aan kulutuspinnan puhkeaminen voidaan
tilapäisesti korjata puhjenneen renkaan korjaussarjalla.
VA R O I T U S
nJos rengas tyhjenee
Älä jatka ajamista, jos rengas on puhjennut.
Lyhytkin ajo tyhjällä renkaalla voi vaurioi ttaa renkaan ja vanteen korjauskelvottomaksi,
minkä seurauksena voi olla onnettomuus.
Ennen korjausta
OM76198FI.book Page 522 Wedne sday, March 30, 2016 1:01 PM

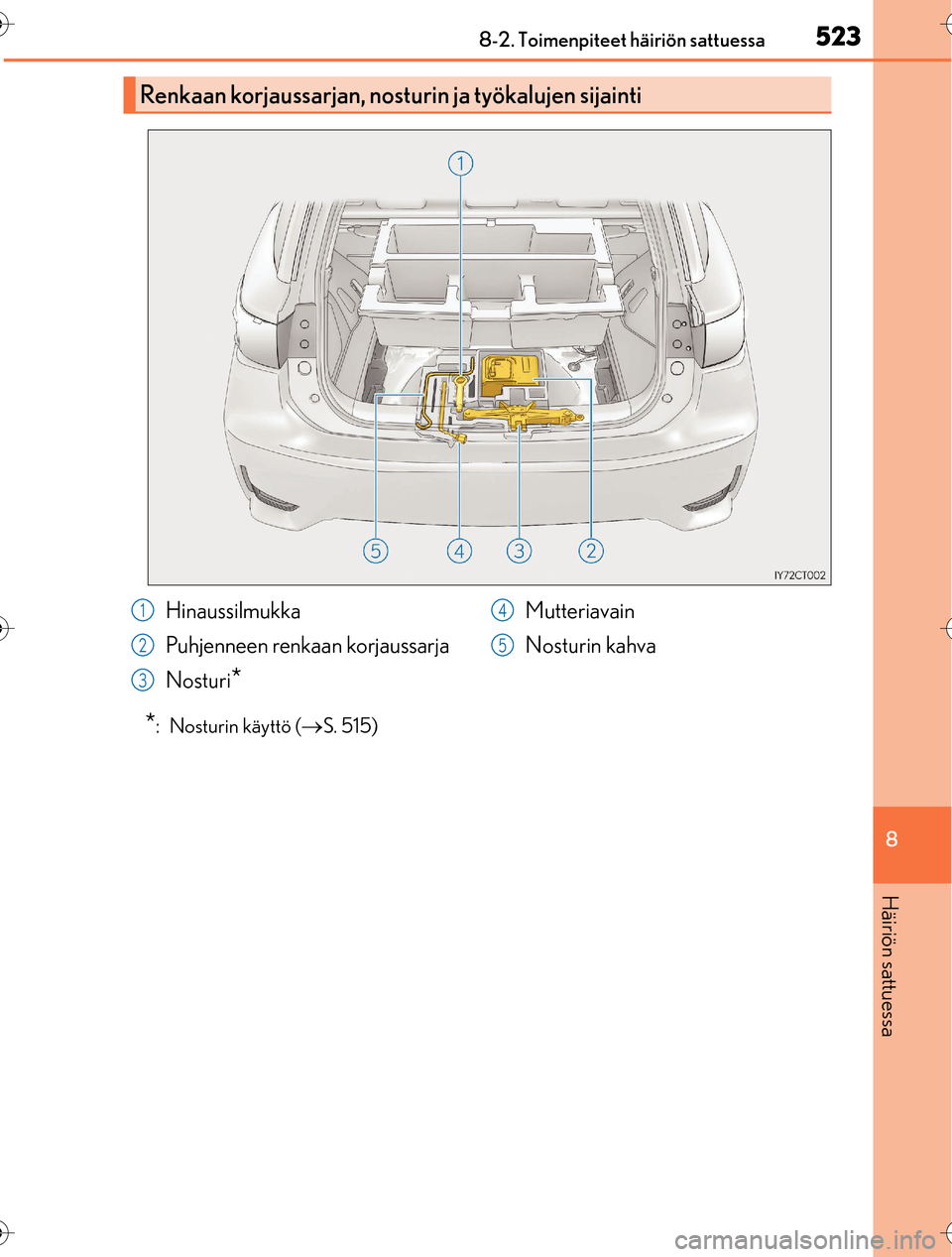

5238-2. Toimenpiteet häiriön sattuessa
OM76198FI
8
Häiriön sattuessa
*: Nosturin käyttö (S. 515)
Renkaan korjaussarjan, nosturin ja työkalujen sijainti
Hinaussilmukka
Puhjenneen renkaan korjaussarja
Nosturi
*
Mutteriavain
Nosturin kahva1
2
3
4
5
OM76198FI.book Page 523 Wedne sday, March 30, 2016 1:01 PM

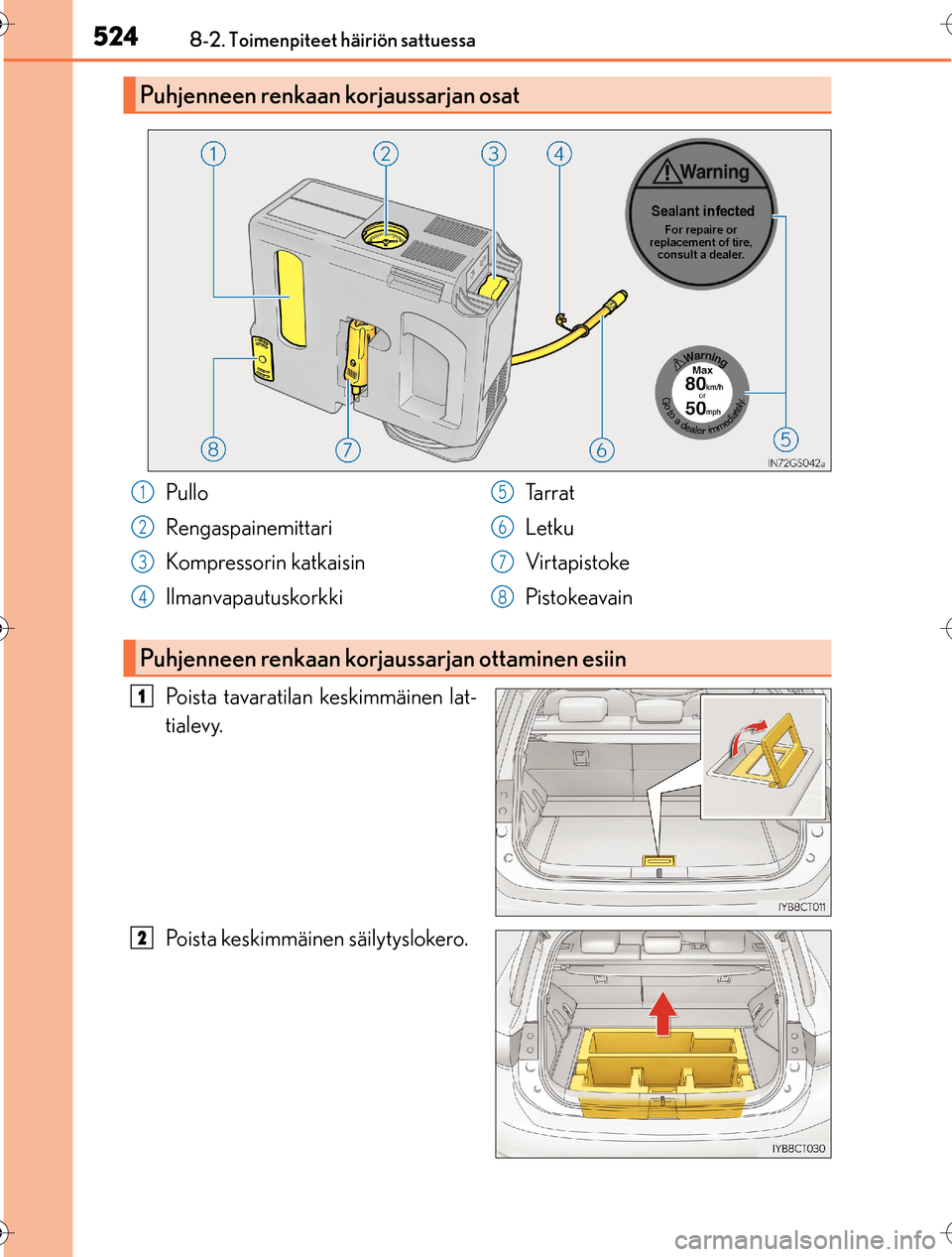

5248-2. Toimenpiteet häiriön sattuessa
OM76198FI
Poista tavaratilan keskimmäinen lat-
tialevy.
Poista keskimmäinen säilytyslokero.
Puhjenneen renkaan korjaussarjan osat
Pullo
Rengaspainemittari
Kompressorin katkaisin
IlmanvapautuskorkkiTa r r a t
Letku
Vir tapistoke
Pistokeavain1
2
3
4
5
6
7
8
Puhjenneen renkaan korjaussarjan ottaminen esiin
1
2
OM76198FI.book Page 524 Wedne
sday, March 30, 2016 1:01 PM

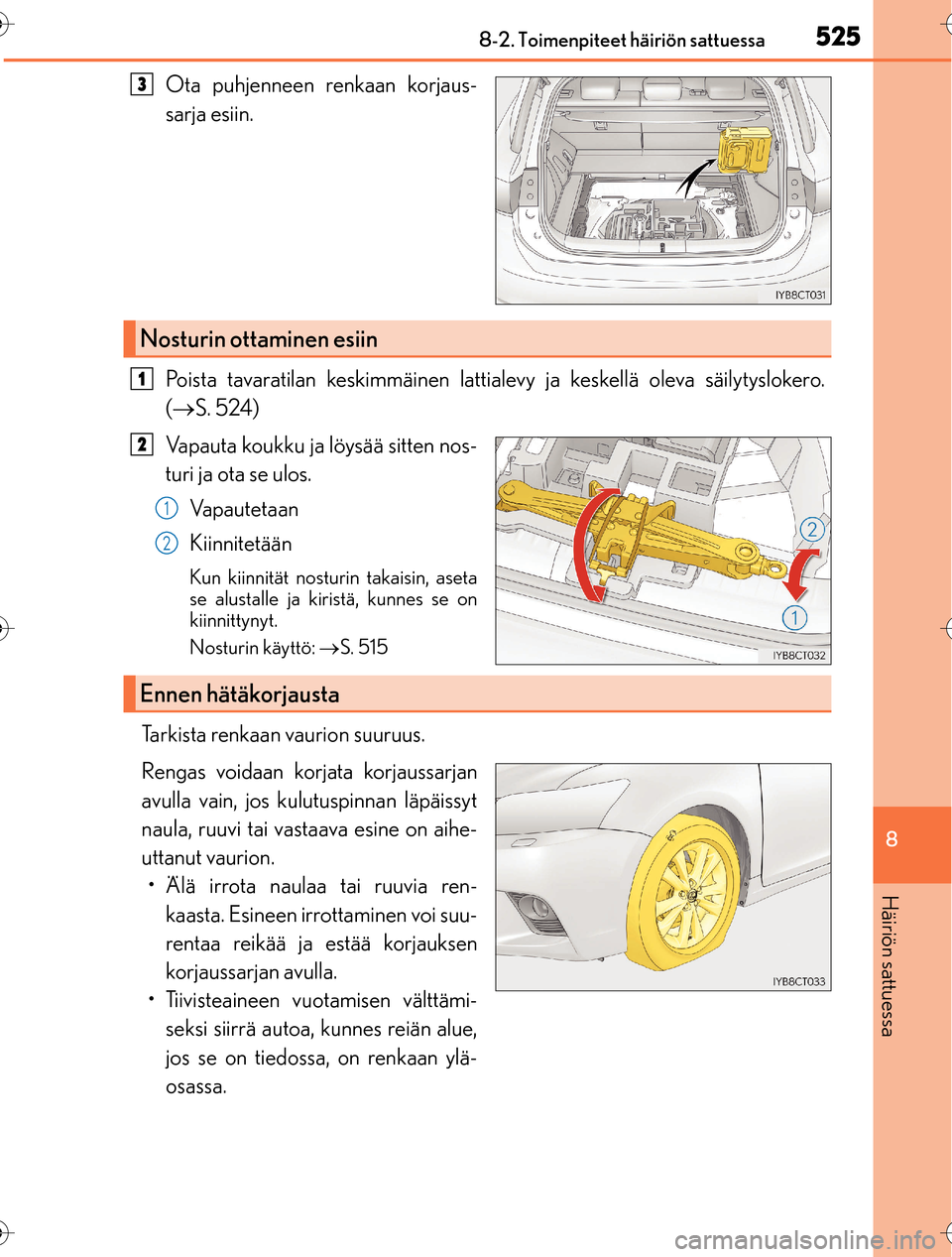

5258-2. Toimenpiteet häiriön sattuessa
OM76198FI
8
Häiriön sattuessa
Ota puhjenneen renkaan korjaus-
sarja esiin.
Poista tavaratilan keskimmäinen lattialevy ja keskellä oleva säilytyslokero.
(ï‚® S. 524)
Vapauta koukku ja löysää sitten nos-
turi ja ota se ulos. Va p a u t e t a a n
Kiinnitetään
Kun kiinnität nosturin takaisin, aseta
se alustalle ja kiristä, kunnes se on
kiinnittynyt.
Nosturin käyttö: S. 515
Tarkista renkaan vaurion suuruus.
Rengas voidaan korjata korjaussarjan
avulla vain, jos kulutuspinnan läpäissyt
naula, ruuvi tai vastaava esine on aihe-
uttanut vaurion.
• Älä irrota naulaa tai ruuvia ren- kaasta. Esineen irrottaminen voi suu-
rentaa reikää ja estää korjauksen
korjaussarjan avulla.
• Tiivisteaineen vuotamisen välttämi- seksi siirrä autoa, kunnes reiän alue,
jos se on tiedossa, on renkaan ylä-
osassa.
3
Nosturin ottaminen esiin
1
2
1
2
Ennen hätäkorjausta
OM76198FI.book Page 525 Wedne sday, March 30, 2016 1:01 PM

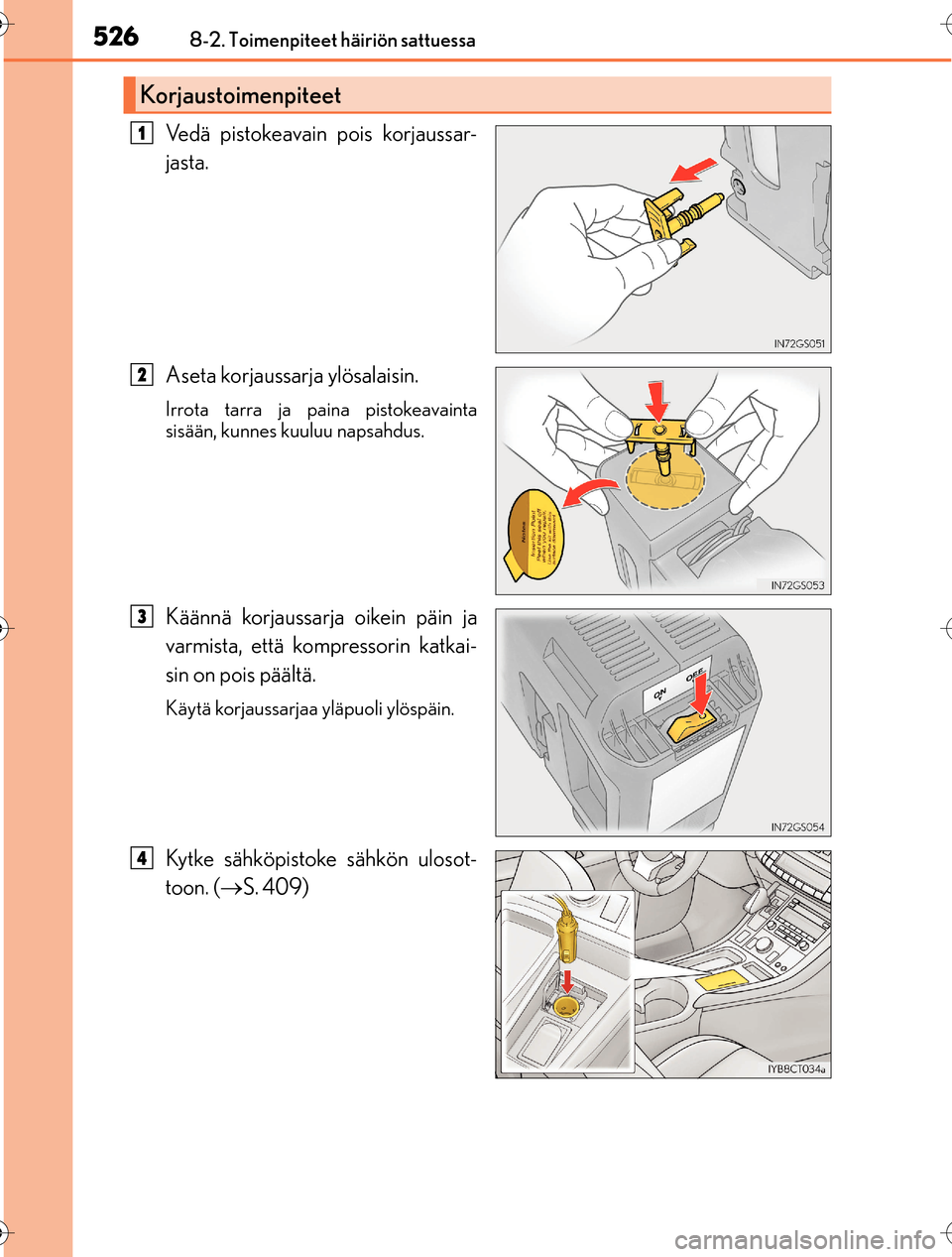

5268-2. Toimenpiteet häiriön sattuessa
OM76198FI
Vedä pistokeavain pois korjaussar-
jasta.
Aseta korjaussarja ylösalaisin.
Irrota tarra ja paina pistokeavainta
sisään, kunnes kuuluu napsahdus.
Käännä korjaussarja oikein päin ja
varmista, että kompressorin katkai-
sin on pois päältä.
Käytä korjaussarjaa yläpuoli ylöspäin.
Kytke sähköpistoke sähkön ulosot-
toon. (ï‚®S. 409)
Korjaustoimenpiteet
1
2
3
4
OM76198FI.book Page 526 Wedne sday, March 30, 2016 1:01 PM

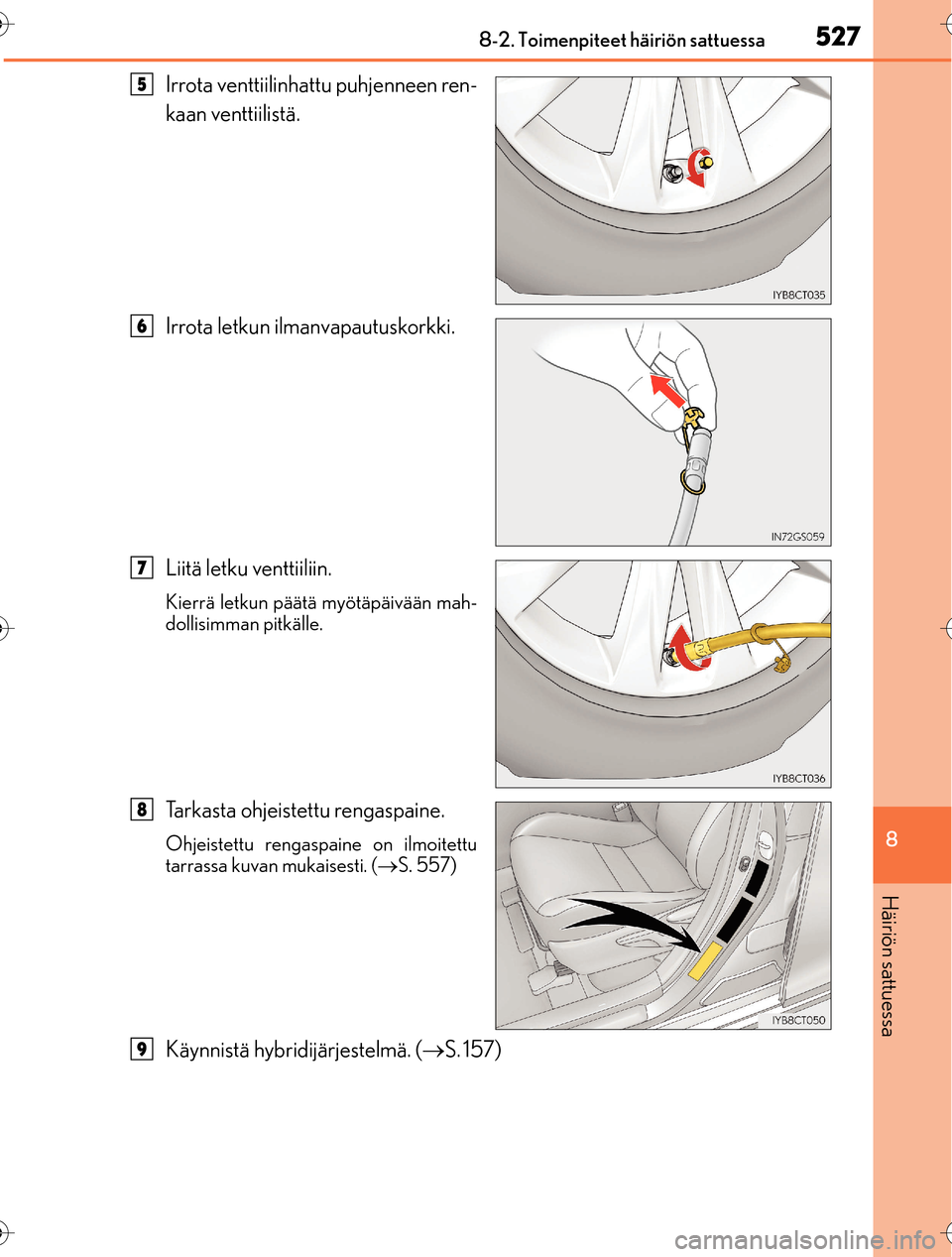

5278-2. Toimenpiteet häiriön sattuessa
OM76198FI
8
Häiriön sattuessa
Irrota venttiilinhattu puhjenneen ren-
kaan venttiilistä.
Irrota letkun ilmanvapautuskorkki.
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään mah-
dollisimman pitkälle.
Tarkasta ohjeistettu rengaspaine.
Ohjeistettu rengaspaine on ilmoitettu
tarrassa kuvan mukaisesti. ( ï‚®S. 557)
Käynnistä hybridijärjestelmä. ( S. 157)
5
6
7
8
9
OM76198FI.book Page 527 Wedne sday, March 30, 2016 1:01 PM

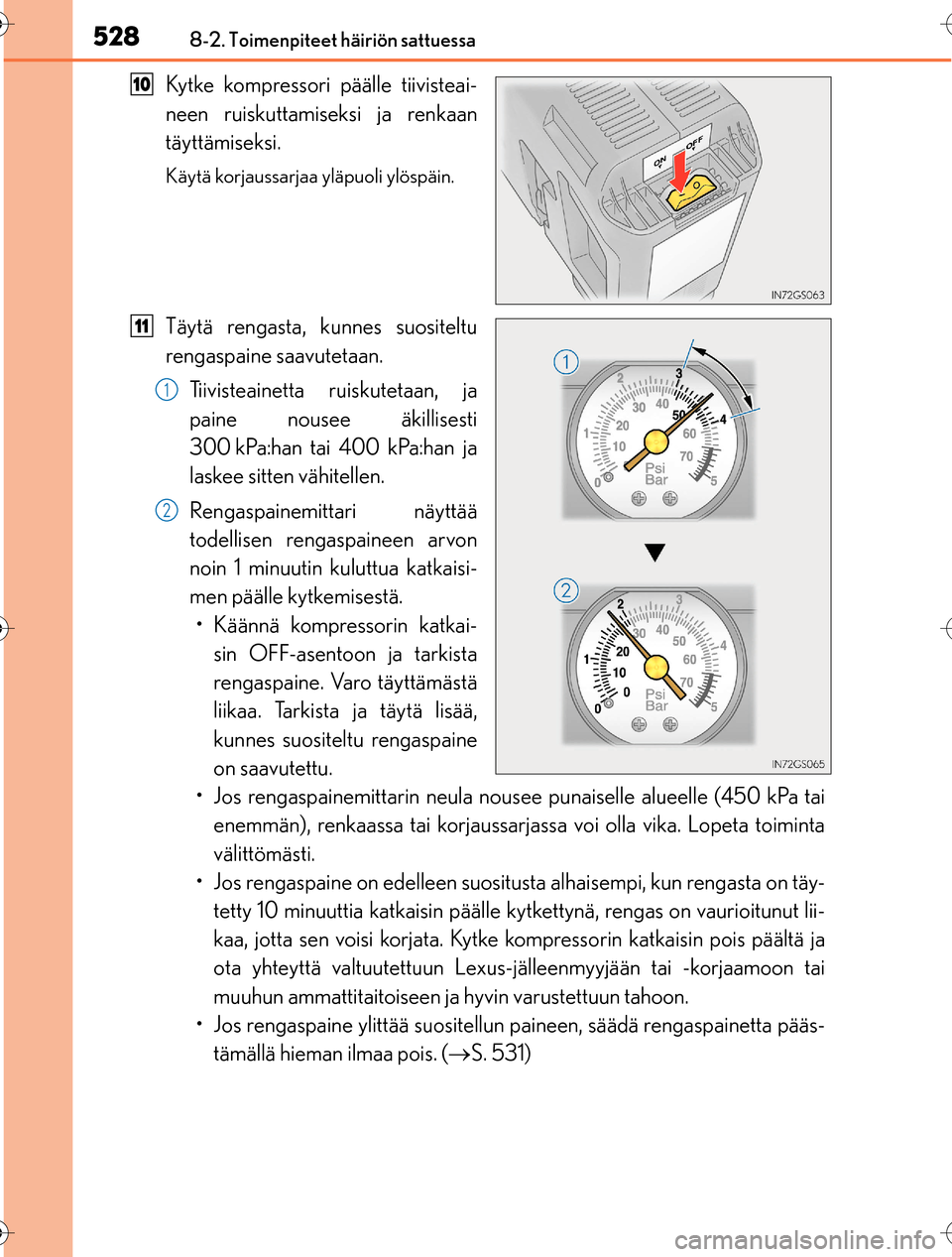

5288-2. Toimenpiteet häiriön sattuessa
OM76198FI
Kytke kompressori päälle tiivisteai-
neen ruiskuttamiseksi ja renkaan
täyttämiseksi.
Käytä korjaussarjaa yläpuoli ylöspäin.
Täytä rengasta, kunnes suositeltu
rengaspaine saavutetaan.Tiivisteainetta ruiskutetaan, ja
paine nousee äkillisesti
300 kPa:han tai 400 kPa:han ja
laskee sitten vähitellen.
Rengaspainemittari näyttää
todellisen rengaspaineen arvon
noin 1 minuutin kuluttua katkaisi-
men päälle kytkemisestä.• Käännä kompressorin katkai- sin OFF-asentoon ja tarkista
rengaspaine. Varo täyttämästä
liikaa. Tarkista ja täytä lisää,
kunnes suositeltu rengaspaine
on saavutettu.
• Jos rengaspainemittarin neula nousee punaiselle alueelle (450 kPa tai
enemmän), renkaassa tai korjaussarjassa voi olla vika. Lopeta toiminta
välittömästi.
• Jos rengaspaine on edelleen suositusta alhaisempi, kun rengasta on täy- tetty 10 minuuttia katkaisin päälle ky tkettynä, rengas on vaurioitunut lii-
kaa, jotta sen voisi korjata. Kytke kompressorin katkaisin pois päältä ja
ota yhteyttä valtuutettuun Lexus- jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun tahoon.
• Jos rengaspaine ylittää suositellun paineen, säädä rengaspainetta pääs- tämällä hieman ilmaa pois. ( S. 531)
10
11
1
2
OM76198FI.book Page 528 Wedne sday, March 30, 2016 1:01 PM

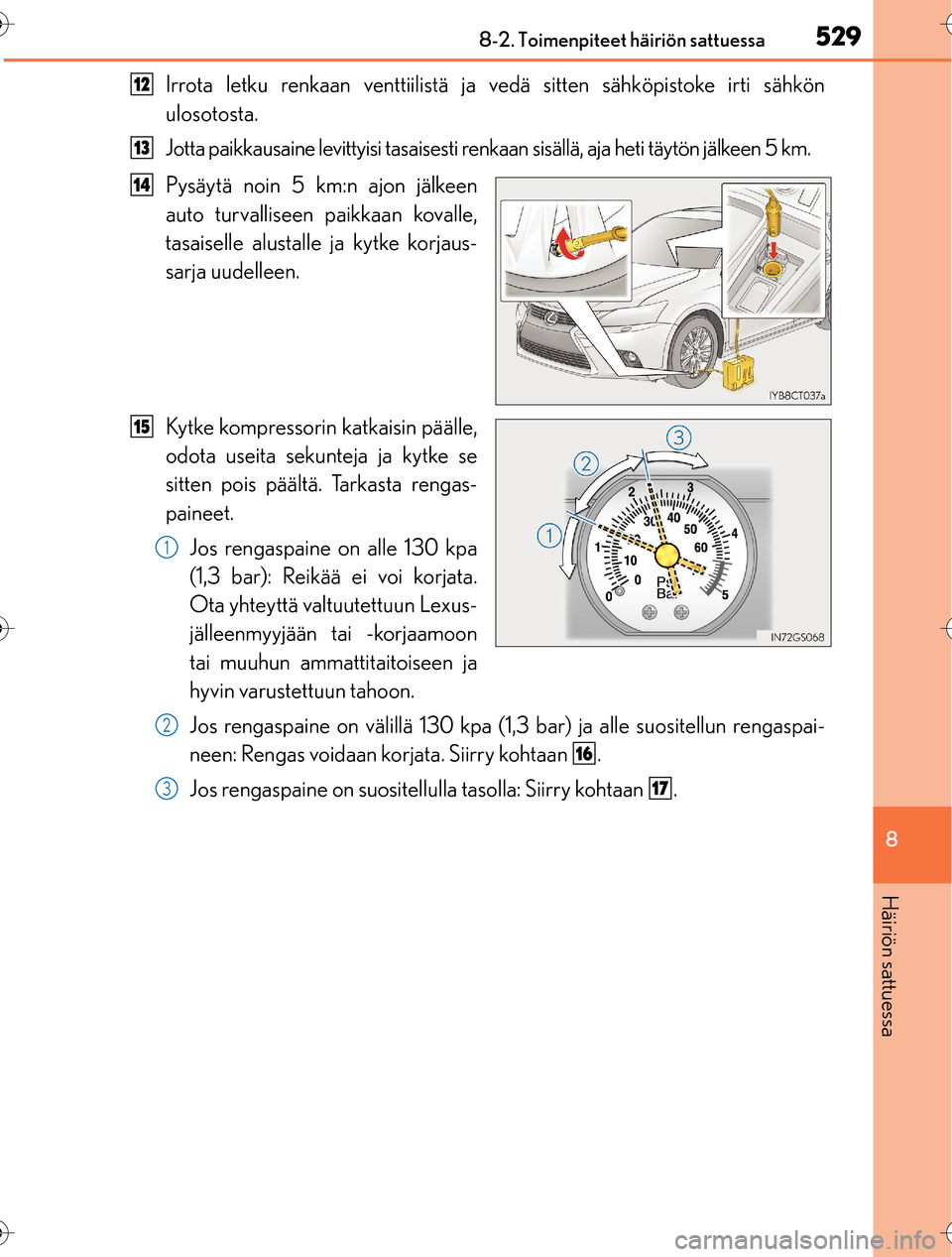

5298-2. Toimenpiteet häiriön sattuessa
OM76198FI
8
Häiriön sattuessa
Irrota letku renkaan venttiilistä ja vedä sitten sähköpistoke irti sähkön
ulosotosta.
Jotta paikkausaine levittyisi tasaisesti renkaan sisällä, aja heti täytön jälkeen 5 km.
Pysäytä noin 5 km:n ajon jälkeen
auto turvalliseen paikkaan kovalle,
tasaiselle alustalle ja kytke korjaus-
sarja uudelleen.
Kytke kompressorin katkaisin päälle,
odota useita sekunteja ja kytke se
sitten pois päältä. Tarkasta rengas-
paineet. Jos rengaspaine on alle 130 kpa
(1,3 bar): Reikää ei voi korjata.
Ota yhteyttä valtuutettuun Lexus-
jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja
hyvin varustettuun tahoon.
Jos rengaspaine on välillä 130 kpa (1,3 bar) ja alle suositellun rengaspai-
neen: Rengas voidaan korjata. Siirry kohtaan .
Jos rengaspaine on suositellulla tasolla: Siirry kohtaan .12
13
14
15
1
2
16
317
OM76198FI.book Page 529 Wedne sday, March 30, 2016 1:01 PM

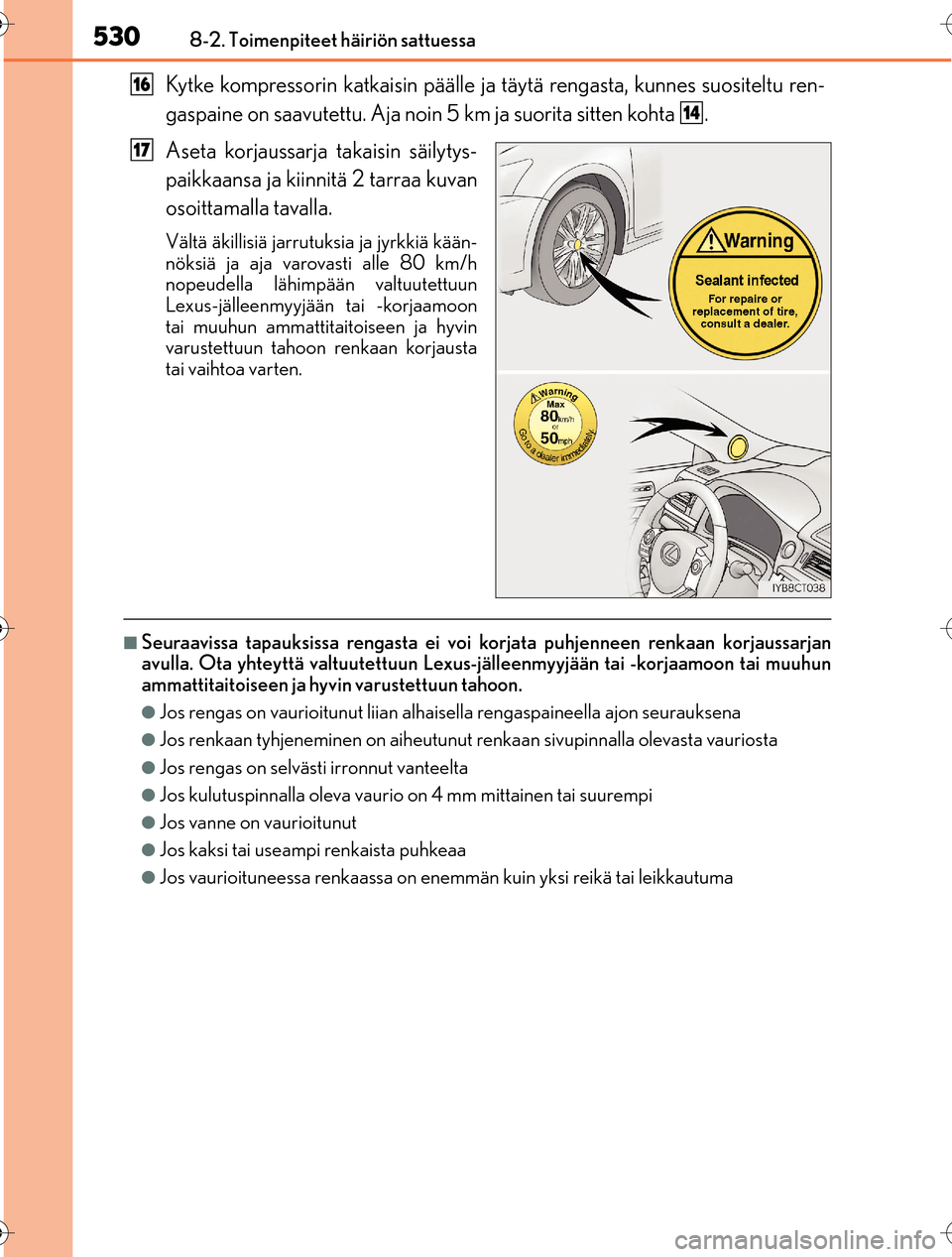

5308-2. Toimenpiteet häiriön sattuessa
OM76198FI
Kytke kompressorin katkaisin päälle ja täytä rengasta, kunnes suositeltu ren-
gaspaine on saavutettu. Aja noin 5 km ja suorita sitten kohta .
Aseta korjaussarja takaisin säilytys-
paikkaansa ja kiinnitä 2 tarraa kuvan
osoittamalla tavalla.
Vältä äkillisiä jarrutuksia ja jyrkkiä kään-
nöksiä ja aja varovasti alle 80 km/h
nopeudella lähimpään valtuutettuun
Lexus-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin
varustettuun tahoon renkaan korjausta
tai vaihtoa varten.
nSeuraavissa tapauksissa rengasta ei voi korjata puhjenneen renkaan korjaussarjan
avulla. Ota yhteyttä valtuutettuun Lexus- jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun tahoon.
lJos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauksena
lJos renkaan tyhjeneminen on aiheutunut renkaan sivupinnalla olevasta vauriosta
lJos rengas on selvästi irronnut vanteelta
lJos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
lJos vanne on vaurioitunut
lJos kaksi tai useampi renkaista puhkeaa
lJos vaurioituneessa renkaassa on enemmän kuin yksi reikä tai leikkautuma
16
14
17
