Lexus GS F 2015 Kezelési útmutató (in Hungarian)

361
4 4-5. A vezetéssegítő rendszerek használata
Vezetés

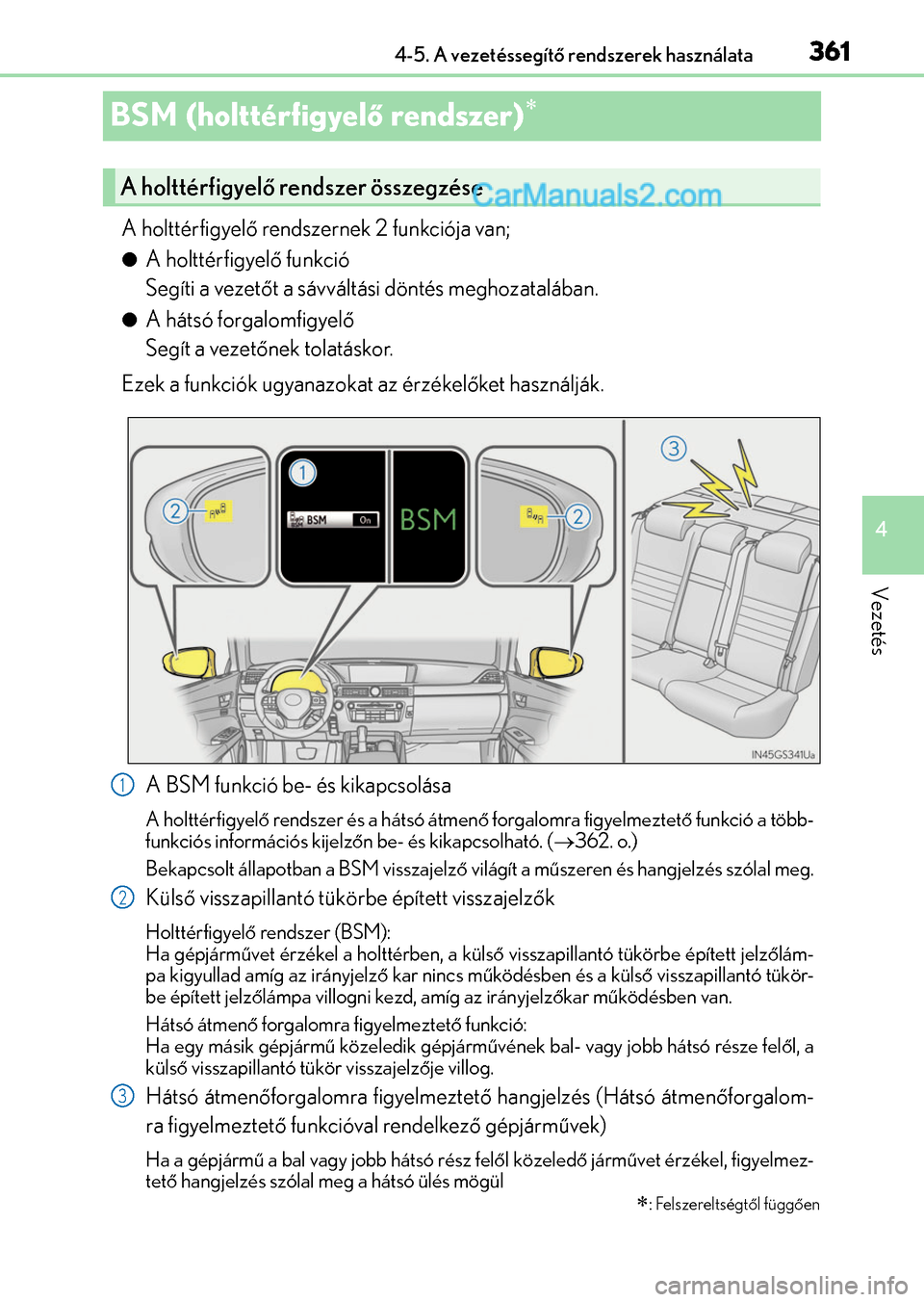

BSM (holttérfigyelő rendszer)
A holttérfigyelő rendszernek 2 funkciója van;
A holttérfigyelő funkció
Segíti a vezetőt a sávváltási döntés meghozatalában.
A hátsó forgalomfigyelő
Segít a vezetőnek tolatáskor.
Ezek a funkciók ugyanazokat az érzékelőket használják.
A BSM funkció be- és kikapcsolása
A holttérfigyelő rendszer és a hátsó átmenő forgalomra figyelmeztető funkció a több-
funkciós információs kijelzőn be- és kikapcsolható. (362. o.)
Bekapcsolt állapotban a BSM visszajelző világít a műszeren és hangjelzés szólal meg.
Külső visszapillantó tükörbe épített visszajelzők
Holttérfigyelő rendszer (BSM):
Ha gépjárművet érzékel a holttérben, a külső visszapillantó tükörbe épített jelzőlám-
pa kigyullad amíg az irányjelző kar nincs működésben és a külső visszapillantó tükör-
be épített jelzőlámpa villogni kezd, amíg az irányjelzőkar működésben van.
Hátsó átmenő forgalomra figyelmeztető funkció:
Ha egy másik gépjármű közeledik gépjárművének bal- vagy jobb hátsó része felől, a
külső visszapillantó tükör visszajelzője villog.
Hátsó átmenőforgalomra figyelmeztető hangjelzés (Hátsó átmenőforgalom-
ra figyelmeztető funkcióval rendelkező gépjárművek)
Ha a gépjármű a bal vagy jobb hátsó rész felől közeledő járművet érzékel, figyelmez-
tető hangjelzés szólal meg a hátsó ülés mögül
: Felszereltségtől függően
A holttérfigyelő rendszer összegzése
1
2
3

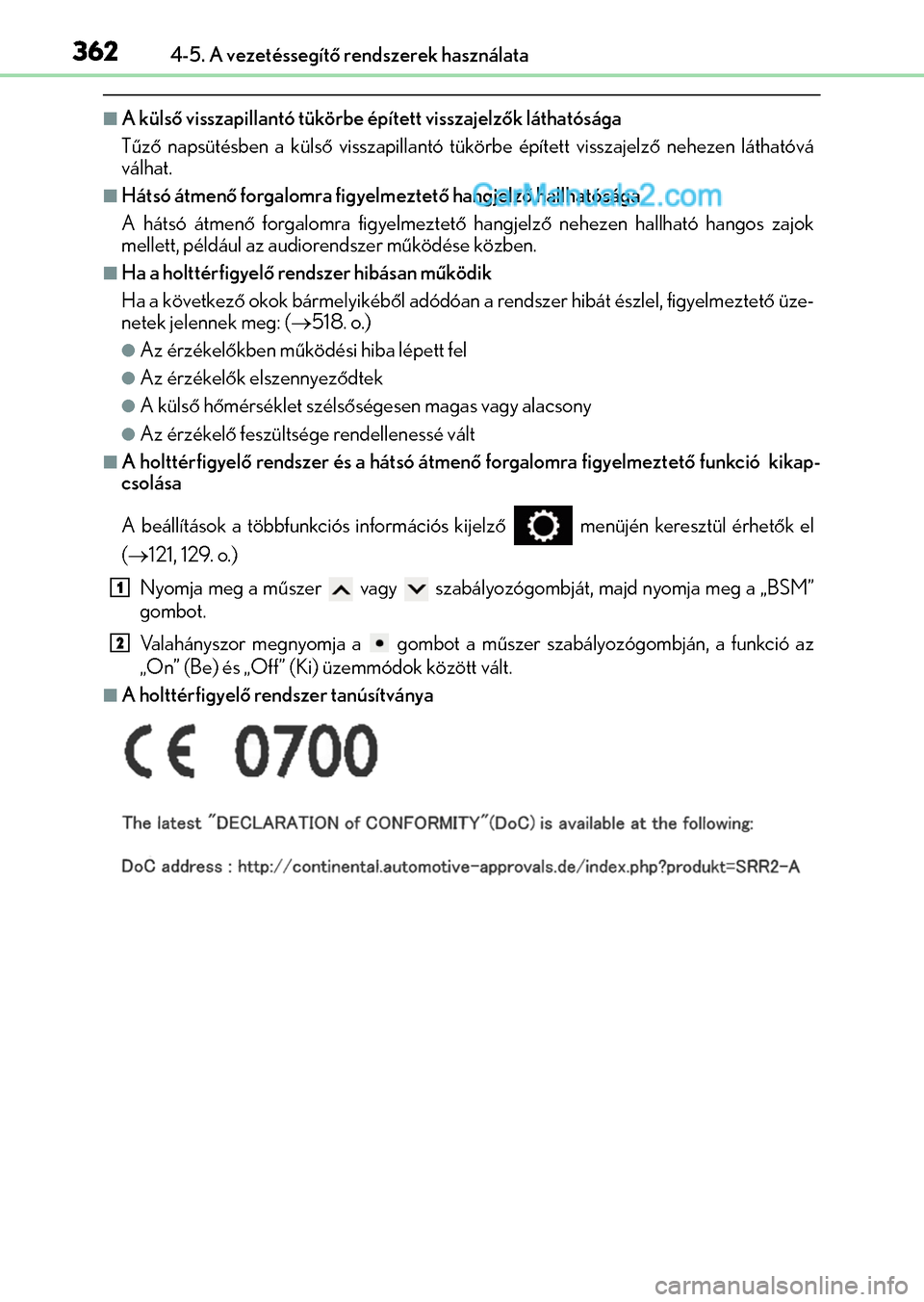

3624-5. A vezetéssegítő rendszerek használata
A külső visszapillantó tükörbe épített visszajelzők láthatósága
Tűző napsütésben a külső visszapillantó tükörbe épített visszajelző nehezen láthatóvá
válhat.
Hátsó átmenő forgalomra figyelmeztető hangjelző hallhatósága
A hátsó átmenő forgalomra figyelmeztető hangjelző nehezen hallható hangos zajok
mellett, például az audiorendszer működése közben.
Ha a holttérfigyelő rendszer hibásan működik
Ha a következő okok bármelyikéből adódóan a rendszer hibát észlel, figyelmeztető üze-
netek jelennek meg: (518. o.)
Az érzékelőkben működési hiba lépett fel
Az érzékelők elszennyeződtek
A külső hőmérséklet szélsőségesen magas vagy alacsony
Az érzékelő feszültsége rendellenessé vált
A holttérfigyelő rendszer és a hátsó átmenő forgalomra figyelmeztető funkció kikap-
csolása
A beállítások a többfunkciós információs kijelző menüjén keresztül érhetők el
(121, 129. o.)
Nyomja meg a műszer vagy szabályozógombját, majd nyomja meg a „BSM”
gombot.
Valahányszor megnyomja a gombot a műszer szabályozógombján, a funkció az
„On” (Be) és „Off” (Ki) üzemmódok között vált.

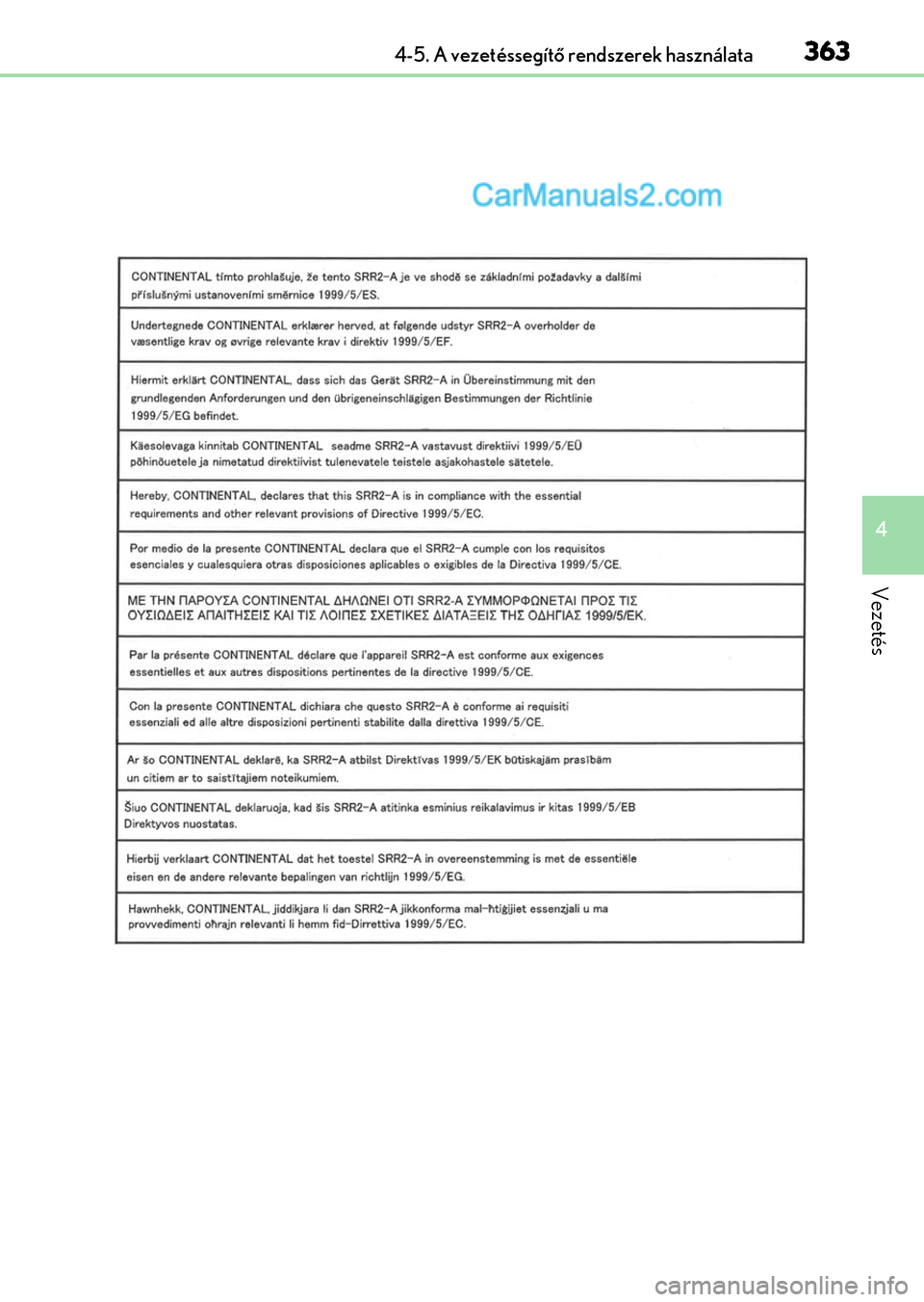

A holttérfigyelő rendszer tanúsítványa
1
2

3634-5. A vezetéssegítő rendszerek használata
4
Vezetés

3644-5. A vezetéssegítő rendszerek használata

3654-5. A vezetéssegítő rendszerek használata
4
Vezetés

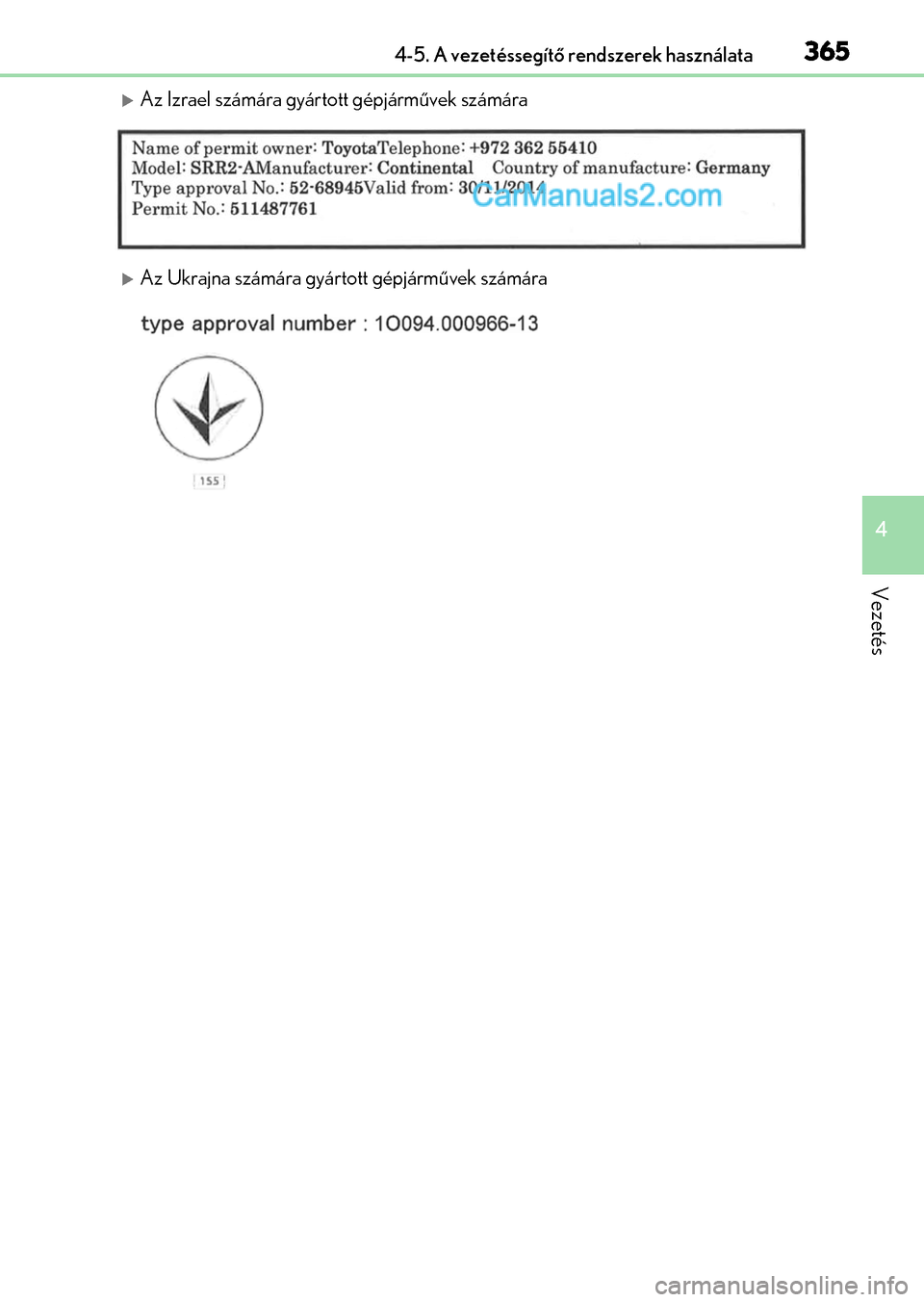

Az Izrael számára gyártott gépjárművek számára
Az Ukrajna számára gyártott gépjárművek számára

3664-5. A vezetéssegítő rendszerek használata

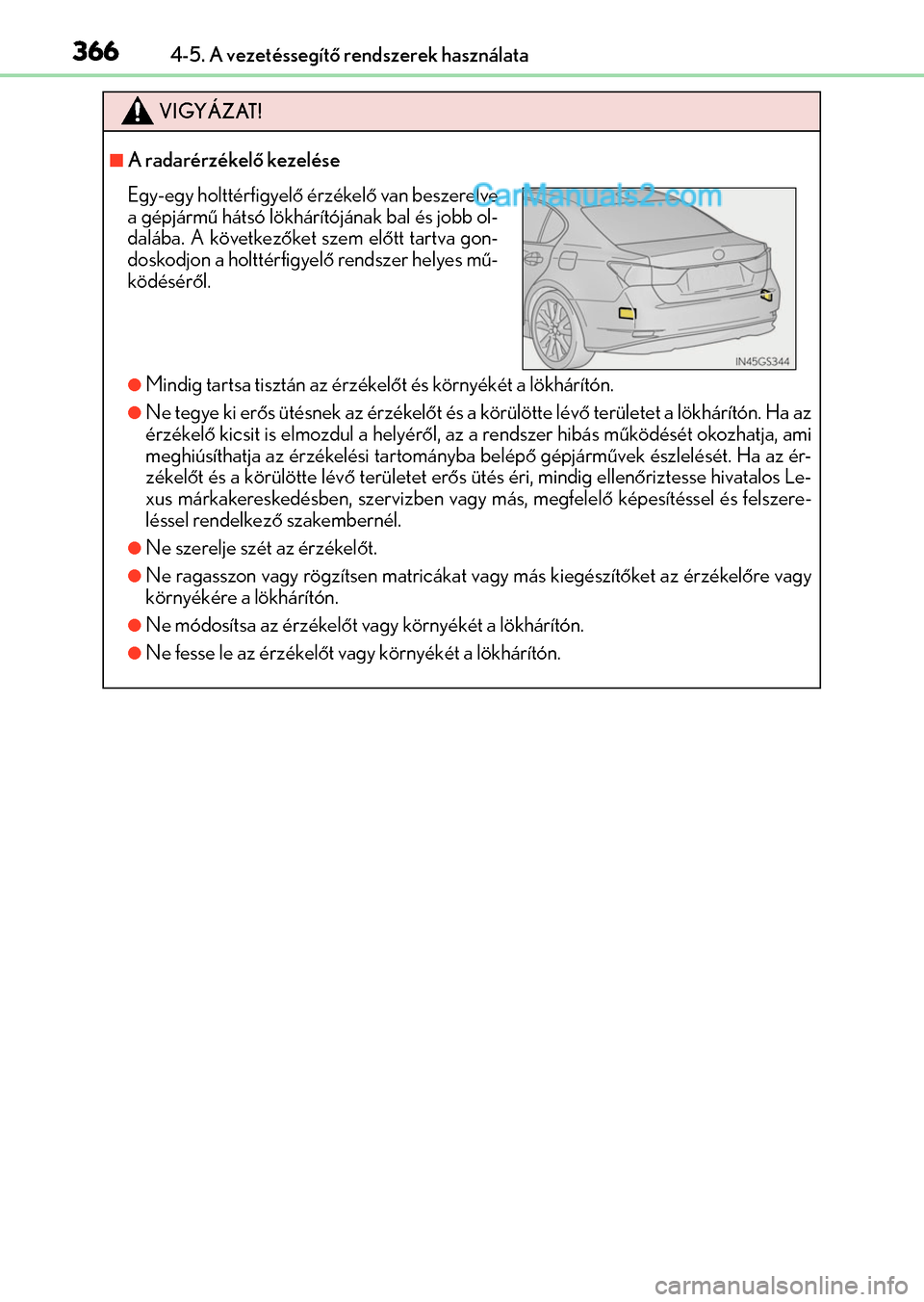

VIGYÁZAT!
A radarérzékelő kezelése
Mindig tartsa tisztán az érzékelőt és környékét a lökhárítón.
Ne tegye ki erős ütésnek az érzékelőt és a körülötte lévő területet a lökhárítón. Ha az
érzékelő kicsit is elmozdul a helyéről, az a rendszer hibás működését okozhatja, ami
meghiúsíthatja az érzékelési tartományba belépő gépjárművek észlelését. Ha az ér-
zékelőt és a körülötte lévő területet erős ütés éri, mindig ellenőriztesse hivatalos Le-
xus márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszere-
léssel rendelkező szakembernél.
Ne szerelje szét az érzékelőt.
Ne ragasszon vagy rögzítsen matricákat vagy más kiegészítőket az érzékelőre vagy
környékére a lökhárítón.
Ne módosítsa az érzékelőt vagy környékét a lökhárítón.
Ne fesse le az érzékelőt vagy környékét a lökhárítón.
Egy-egy holttérfigyelő érzékelő van beszerelve
a gépjármű hátsó lökhárítójának bal és jobb ol-
dalába. A következőket szem előtt tartva gon-
doskodjon a holttérfigyelő rendszer helyes mű-
ködéséről.

3674-5. A vezetéssegítő rendszerek használata
4
Vezetés

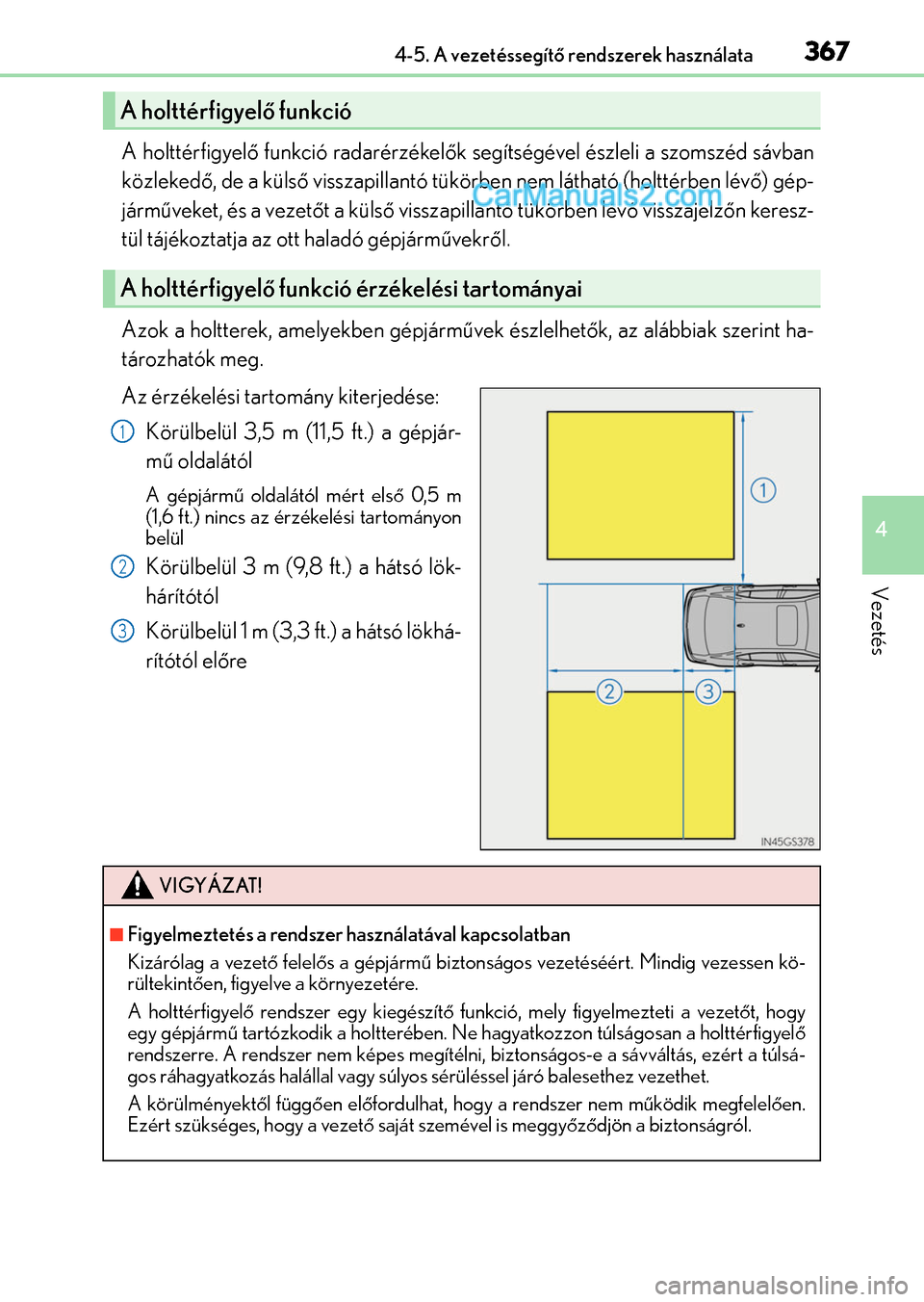

A holttérfigyelő funkció radarérzékelők segítségével észleli a szomszéd sávban
közlekedő, de a külső visszapillantó tükörben nem látható (holttérben lévő) gép-
járműveket, és a vezetőt a külső visszapillantó tükörben lévő visszajelzőn keresz-
tül tájékoztatja az ott haladó gépjárművekről.
Azok a holtterek, amelyekben gépjárművek észlelhetők, az alábbiak szerint ha-
tározhatók meg.
Az érzékelési tartomány kiterjedése:
Körülbelül 3,5 m (11,5 ft.) a gépjár-
mű oldalától
A gépjármű oldalától mért első 0,5 m
(1,6 ft.) nincs az érzékelési tartományon
belül
Körülbelül 3 m (9,8 ft.) a hátsó lök-
hárítótól
Körülbelül 1 m (3,3 ft.) a hátsó lökhá-
rítótól előre
A holttérfigyelő funkció
A holttérfigyelő funkció érzékelési tartományai
1
2
3
VIGYÁZAT!
Figyelmeztetés a rendszer használatával kapcsolatban
Kizárólag a vezető felelős a gépjármű biztonságos vezetéséért. Mindig vezessen kö-
rültekintően, figyelve a környezetére.
A holttérfigyelő rendszer egy kiegészítő funkció, mely figyelmezteti a vezetőt, hogy
egy gépjármű tartózkodik a holtterében. Ne hagyatkozzon túlságosan a holttérfigyelő
rendszerre. A rendszer nem képes megítélni, biztonságos-e a sávváltás, ezért a túlsá-
gos ráhagyatkozás halállal vagy súlyos sérüléssel járó balesethez vezethet.
A körülményektől függően előfordulhat, hogy a rendszer nem működik megfelelően.
Ezért szükséges, hogy a vezető saját szemével is meggyőződjön a biztonságról.

3684-5. A vezetéssegítő rendszerek használata

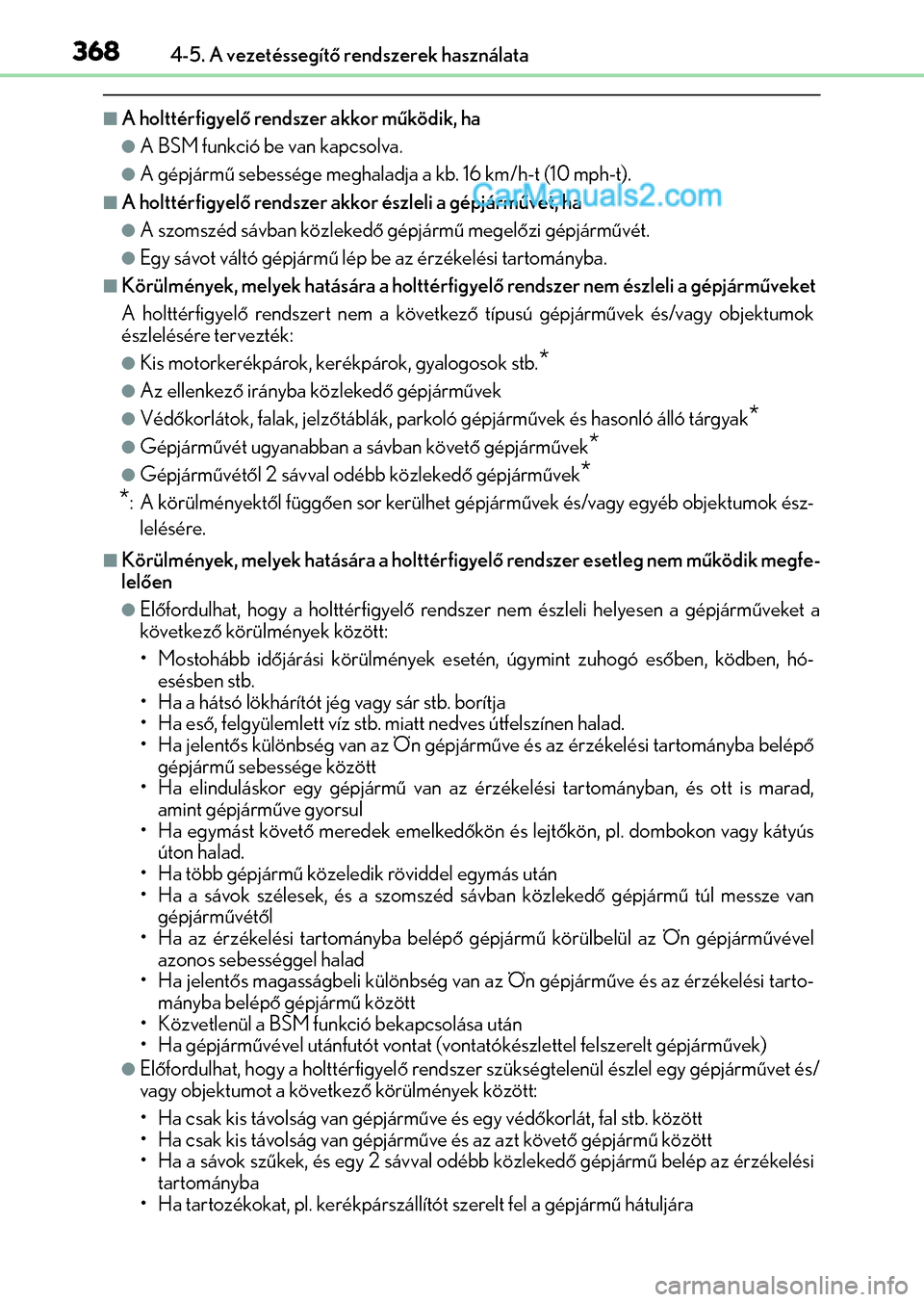

A holttérfigyelő rendszer akkor működik, ha
A BSM funkció be van kapcsolva.
A gépjármű sebessége meghaladja a kb. 16 km/h-t (10 mph-t).
A holttérfigyelő rendszer akkor észleli a gépjárművet, ha
A szomszéd sávban közlekedő gépjármű megelőzi gépjárművét.
Egy sávot váltó gépjármű lép be az érzékelési tartományba.
Körülmények, melyek hatására a holttérfigyelő rendszer nem észleli a gépjárműveket
A holttérfigyelő rendszert nem a következő típusú gépjárművek és/vagy objektumok
észlelésére tervezték:
Kis motorkerékpárok, kerékpárok, gyalogosok stb.*
Az ellenkező irányba közlekedő gépjárművek
Védőkorlátok, falak, jelzőtáblák, parkoló gépjárművek és hasonló álló tárgyak*
Gépjárművét ugyanabban a sávban követő gépjárművek*
Gépjárművétől 2 sávval odébb közlekedő gépjárművek*
*
: A körülményektől függően sor kerülhet gépjárművek és/vagy egyéb objektumok ész-
lelésére.
Körülmények, melyek hatására a holttérfigyelő rendszer esetleg nem működik megfe-
lelően
Előfordulhat, hogy a holttérfigyelő rendszer nem észleli helyesen a gépjárműveket a
következő körülmények között:
• Mostohább időjárási körülmények esetén, úgymint zuhogó esőben, ködben, hó-
esésben stb.
• Ha a hátsó lökhárítót jég vagy sár stb. borítja
•Ha eső, felgyülemlett víz stb. miatt nedves útfelszínen halad.
• Ha jelentős különbség van az Ön gépjárműve és az érzékelési tartományba belépő
gépjármű sebessége között
• Ha elinduláskor egy gépjármű van az érzékelési tartományban, és ott is marad,
amint gépjárműve gyorsul
• Ha egymást követő meredek emelkedőkön és lejtőkön, pl. dombokon vagy kátyús
úton halad.
• Ha több gépjármű közeledik röviddel egymás után
• Ha a sávok szélesek, és a szomszéd sávban közlekedő gépjármű túl messze van
gépjárművétől
• Ha az érzékelési tartományba belépő gépjármű körülbelül az Ön gépjárművével
azonos sebességgel halad
• Ha jelentős magasságbeli különbség van az Ön gépjárműve és az érzékelési tarto-
mányba belépő gépjármű között
• Közvetlenül a BSM funkció bekapcsolása után
• Ha gépjárművével utánfutót vontat (vontatókészlettel felszerelt gépjárművek)
Előfordulhat, hogy a holttérfigyelő rendszer szükségtelenül észlel egy gépjárművet és/
vagy objektumot a következő körülmények között:
• Ha csak kis távolság van gépjárműve és egy védőkorlát, fal stb. között
• Ha csak kis távolság van gépjárműve és az azt követő gépjármű között
• Ha a sávok szűkek, és egy 2 sávval odébb közlekedő gépjármű belép az érzékelési
tartományba
• Ha tartozékokat, pl. kerékpárszállítót szerelt fel a gépjármű hátuljára

3694-5. A vezetéssegítő rendszerek használata
4
Vezetés

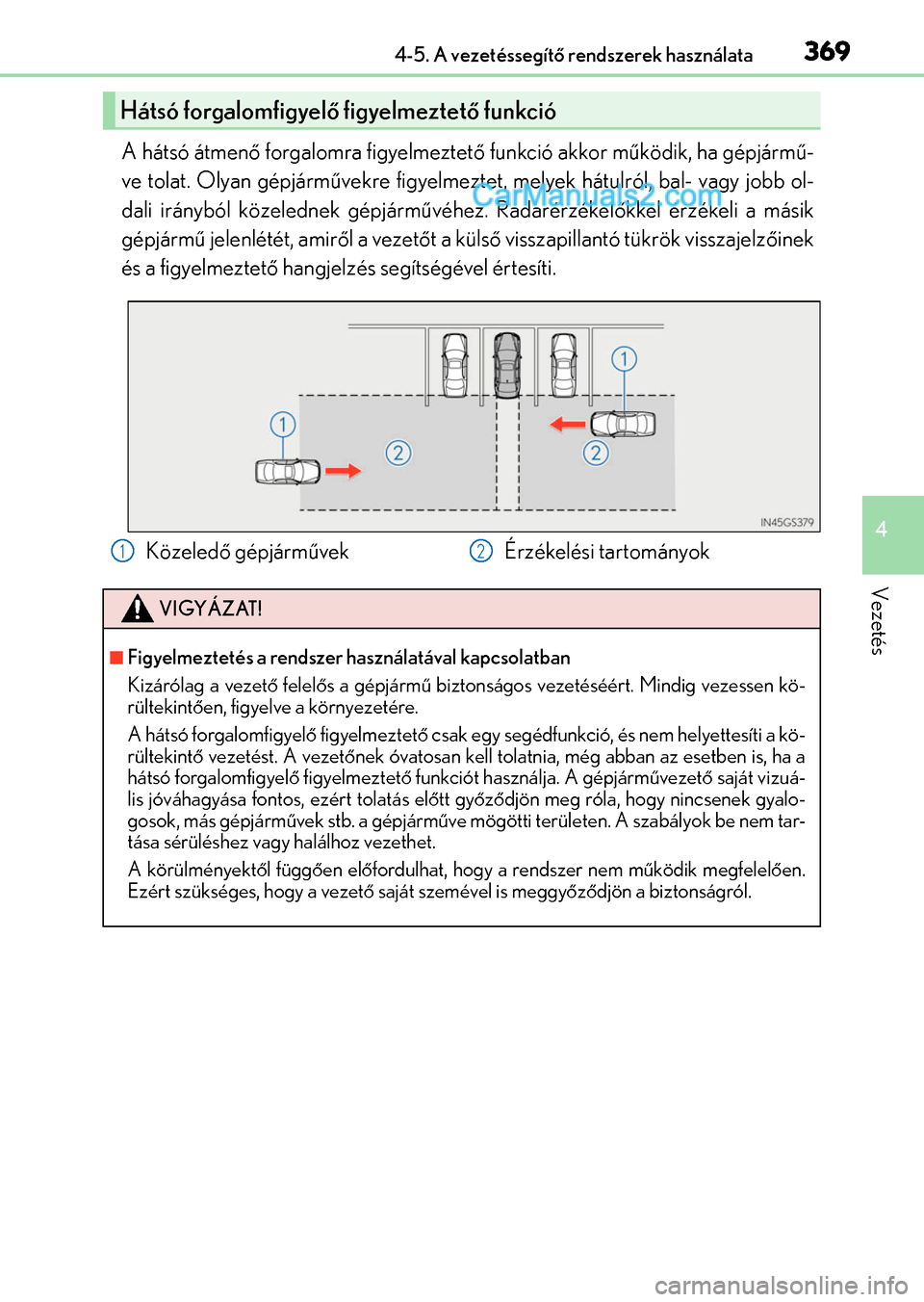

A hátsó átmenő forgalomra figyelmeztető funkció akkor működik, ha gépjármű-
ve tolat. Olyan gépjárművekre figyelmeztet, melyek hátulról, bal- vagy jobb ol-
dali irányból közelednek gépjárművéhez. Radarérzékelőkkel érzékeli a másik
gépjármű jelenlétét, amiről a vezetőt a külső visszapillantó tükrök visszajelzőinek
és a figyelmeztető hangjelzés segítségével értesíti.
Hátsó forgalomfigyelő figyelmeztető funkció
Közeledő gépjárművek Érzékelési tartományok
VIGYÁZAT!
Figyelmeztetés a rendszer használatával kapcsolatban
Kizárólag a vezető felelős a gépjármű biztonságos vezetéséért. Mindig vezessen kö-
rültekintően, figyelve a környezetére.
A hátsó forgalomfigyelő figyelmeztető csak egy segédfunkció, és nem helyettesíti a kö-
rültekintő vezetést. A vezetőnek óvatosan kell tolatnia, még abban az esetben is, ha a
hátsó forgalomfigyelő figyelmeztető funkciót használja. A gépjárművezető saját vizuá-
lis jóváhagyása fontos, ezért tolatás előtt győződjön meg róla, hogy nincsenek gyalo-
gosok, más gépjárművek stb. a gépjárműve mögötti területen. A szabályok be nem tar-
tása sérüléshez vagy halálhoz vezethet.
A körülményektől függően előfordulhat, hogy a rendszer nem működik megfelelően.
Ezért szükséges, hogy a vezető saját szemével is meggyőződjön a biztonságról.
12

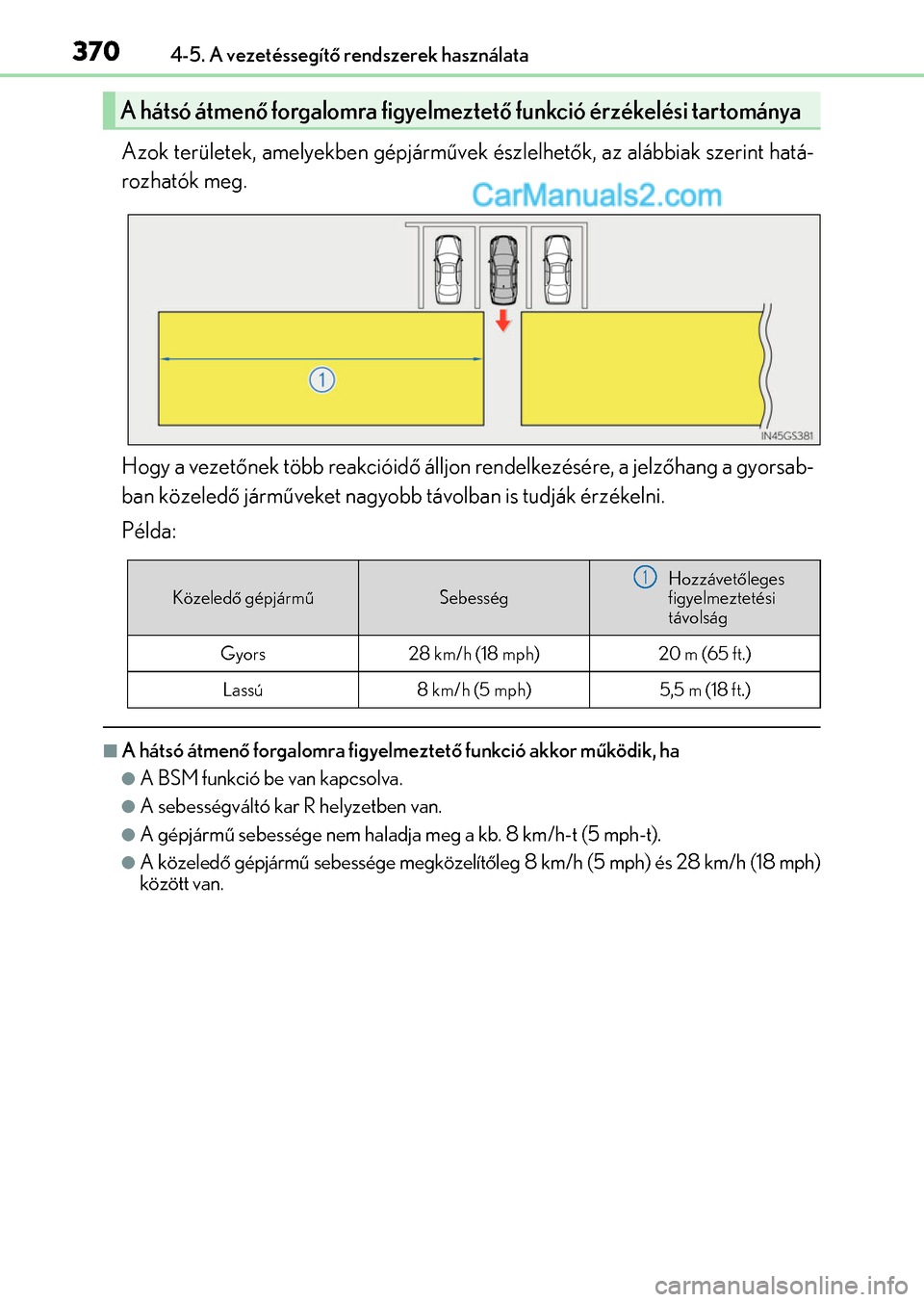

3704-5. A vezetéssegítő rendszerek használata
Azok területek, amelyekben gépjárművek észlelhetők, az alábbiak szerint hatá-
rozhatók meg.
Hogy a vezetőnek több reakcióidő álljon rendelkezésére, a jelzőhang a gyorsab-
ban közeledő járműveket nagyobb távolban is tudják érzékelni.
Példa:
A hátsó átmenő forgalomra figyelmeztető funkció akkor működik, ha
A BSM funkció be van kapcsolva.
A sebességváltó kar R helyzetben van.
A gépjármű sebessége nem haladja meg a kb. 8 km/h-t (5 mph-t).
A közeledő gépjármű sebessége megközelítőleg 8 km/h (5 mph) és 28 km/h (18 mph)
között van.
A hátsó átmenő forgalomra figyelmeztető funkció érzékelési tartománya
Közeledő gépjárműSebességHozzávetőleges
figyelmeztetési
távolság
Gyors28 km/h (18 mph)20 m (65 ft.)
Lassú8 km/h (5 mph)5,5 m (18 ft.)
1
