Page 51 of 668

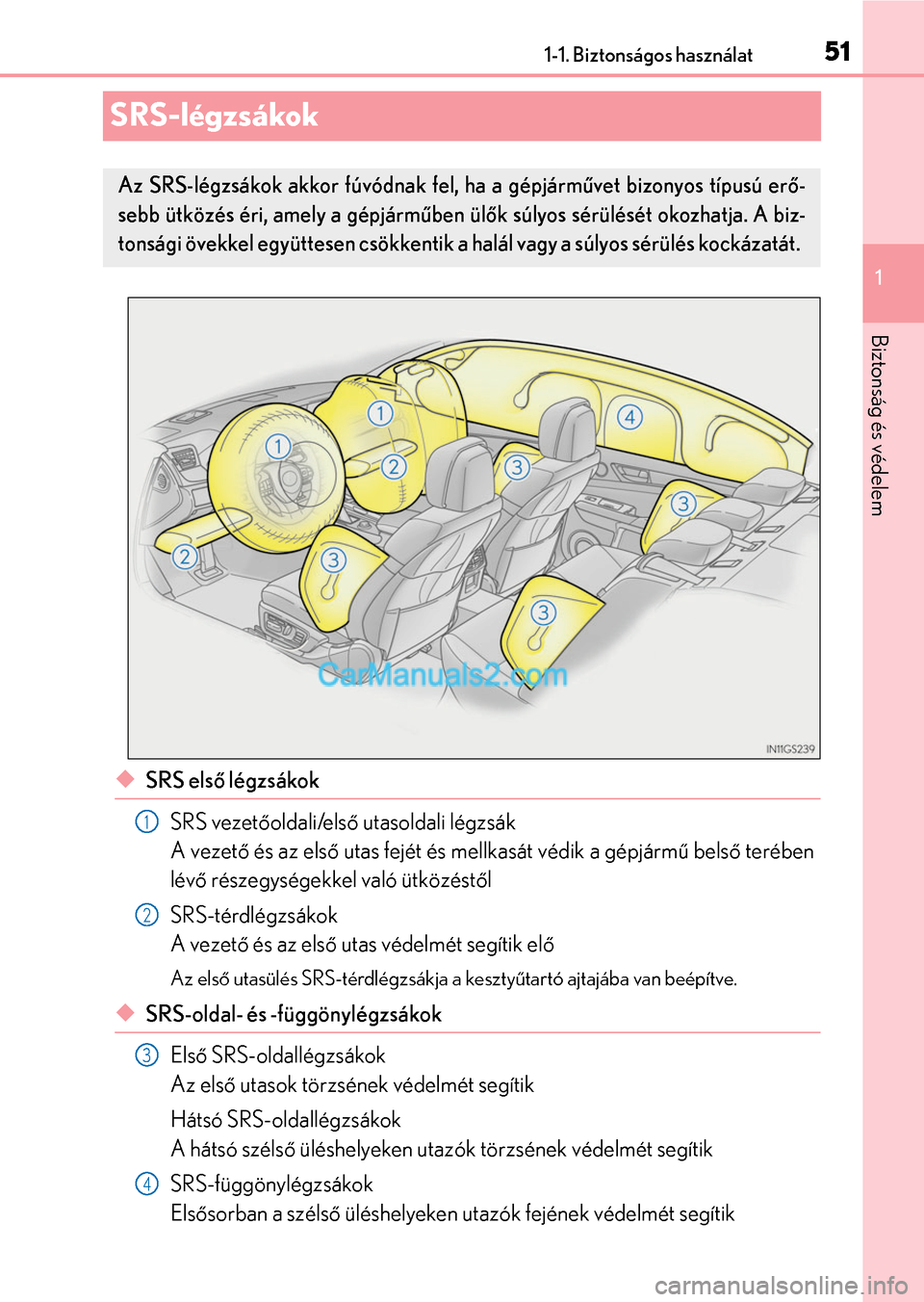

511-1. Biztonságos használat
1
Biztonság és védelem
SRS-légzsákok
SRS első légzsákok
SRS vezetőoldali/első utasoldali légzsák
A vezető és az első utas fejét és mellkasát védik a gépjármű belső terében
lévő részegységekkel való ütközéstől
SRS-térdlégzsákok
A vezető és az első utas védelmét segítik elő
Az első utasülés SRS-térdlégzsákja a kesztyűtartó ajtajába van beépítve.
SRS-oldal- és -függönylégzsákok
Első SRS-oldallégzsákok
Az első utasok törzsének védelmét segítik
Hátsó SRS-oldallégzsákok
A hátsó szélső üléshelyeken utazók törzsének védelmét segítik
SRS-függönylégzsákok
Elsősorban a szélső üléshelyeken utazók fejének védelmét segítik
Az SRS-légzsákok akkor fúvódnak fel, ha a gépjárművet bizonyos típusú erő-
sebb ütközés éri, amely a gépjárműben ülők súlyos sérülését okozhatja. A biz-
tonsági övekkel együttesen csökkentik a halál vagy a súlyos sérülés kockázatát.
1
2
3
4
Page 52 of 668

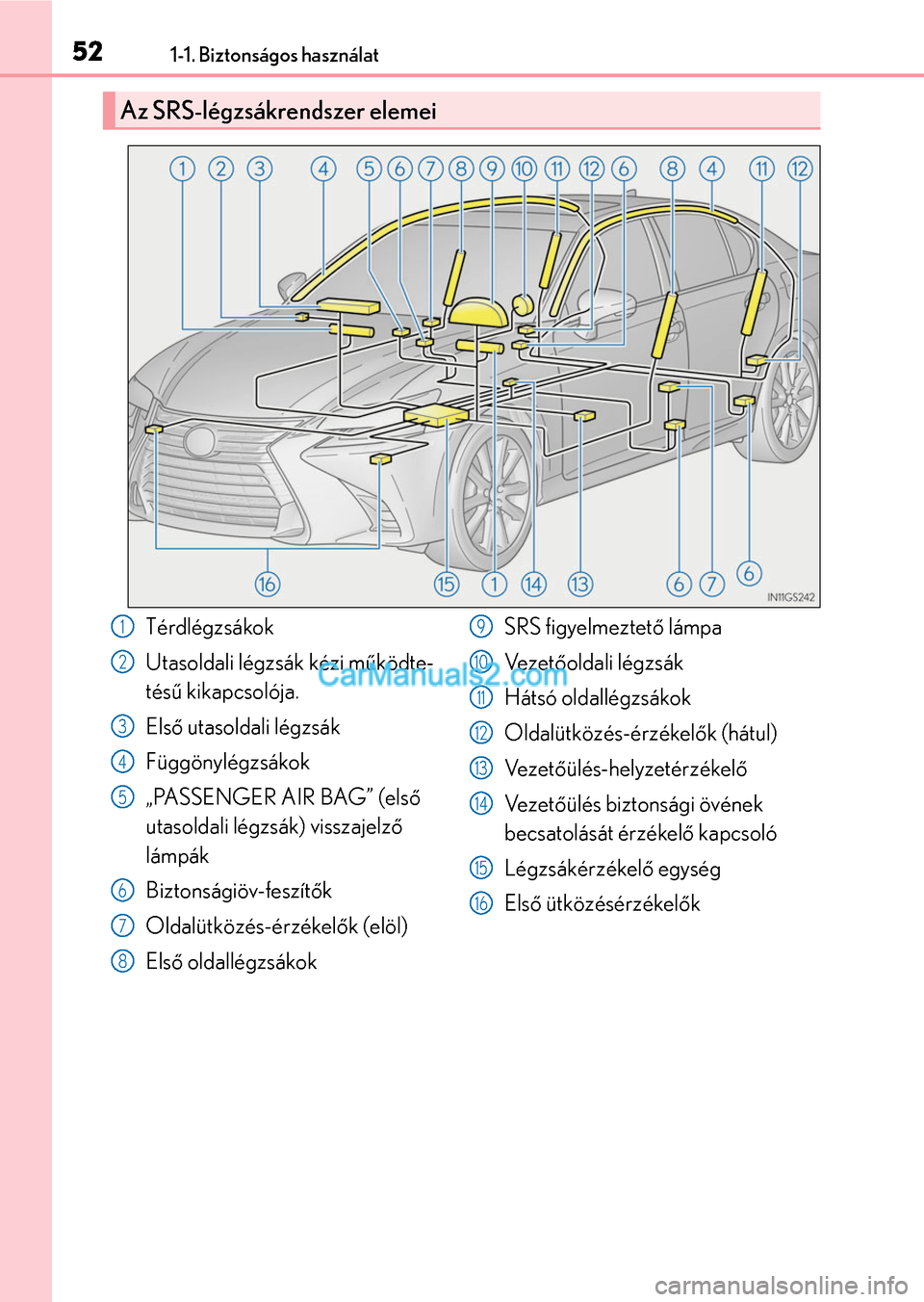

521-1. Biztonságos használat
Az SRS-légzsákrendszer elemei
Térdlégzsákok
Utasoldali légzsák kézi működte-
tésű kikapcsolója.
Első utasoldali légzsák
Függönylégzsákok
„PASSENGER AIR BAG” (első
utasoldali légzsák) visszajelző
lámpák
Biztonságiöv-feszítők
Oldalütközés-érzékelők (elöl)
Első oldallégzsákokSRS figyelmeztető lámpa
Ve z e tőoldali légzsák
Hátsó oldallégzsákok
Oldalütközés-érzékelők (hátul)
Ve z e tőülés-helyzetérzékelő
Ve z e tőülés biztonsági övének
becsatolását érzékelő kapcsoló
Légzsákérzékelő egység
Első ütközésérzékelők1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Page 53 of 668

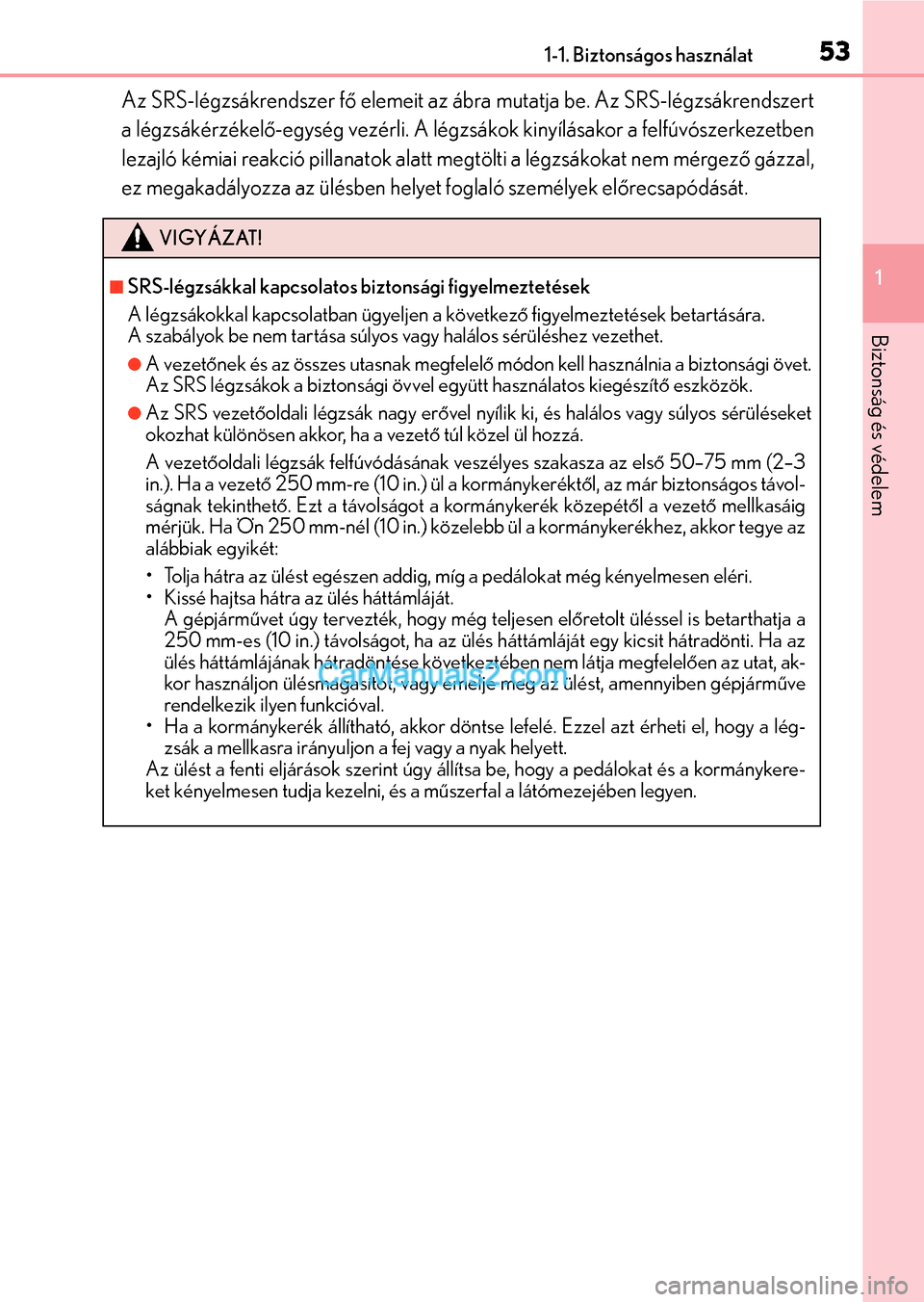

531-1. Biztonságos használat
1
Biztonság és védelem
Az SRS-légzsákrendszer fő elemeit az ábra mutatja be. Az SRS-légzsákrendszert
a légzsákérzékelő-egység vezérli. A légzsákok kinyílásakor a felfúvószerkezetben
lezajló kémiai reakció pillanatok alatt megtölti a légzsákokat nem mérgező gázzal,
ez megakadályozza az ülésben helyet foglaló személyek előrecsapódását.
VIGYÁZAT!
SRS-légzsákkal kapcsolatos biztonsági figyelmeztetések
A légzsákokkal kapcsolatban ügyeljen a következő figyelmeztetések betartására.
A szabályok be nem tartása súlyos vagy halálos sérüléshez vezethet.
A vezetőnek és az összes utasnak megfelelő módon kell használnia a biztonsági övet.
Az SRS légzsákok a biztonsági övvel együtt használatos kiegészítő eszközök.
Az SRS vezetőoldali légzsák nagy erővel nyílik ki, és halálos vagy súlyos sérüléseket
okozhat különösen akkor, ha a vezető túl közel ül hozzá.
A vezetőoldali légzsák felfúvódásának veszélyes szakasza az első 50–75 mm (2–3
in.). Ha a vezető 250 mm-re (10 in.) ül a kormánykeréktől, az már biztonságos távol-
ságnak tekinthető. Ezt a távolságot a kormánykerék közepétől a vezető mellkasáig
mérjük. Ha Ön 250 mm-nél (10 in.) közelebb ül a kormánykerékhez, akkor tegye az
alábbiak egyikét:
• Tolja hátra az ülést egészen addig, míg a pedálokat még kényelmesen eléri.
• Kissé hajtsa hátra az ülés háttámláját.
A gépjárművet úgy tervezték, hogy még teljesen előretolt üléssel is betarthatja a
250 mm-es (10 in.) távolságot, ha az ülés háttámláját egy kicsit hátradönti. Ha az
ülés háttámlájának hátradöntése következtében nem látja megfelelően az utat, ak-
kor használjon ülésmagasítót, vagy emelje meg az ülést, amennyiben gépjárműve
rendelkezik ilyen funkcióval.
• Ha a kormánykerék állítható, akkor döntse lefelé. Ezzel azt érheti el, hogy a lég-
zsák a mellkasra irányuljon a fej vagy a nyak helyett.
Az ülést a fenti eljárások szerint úgy állítsa be, hogy a pedálokat és a kormánykere-
ket kényelmesen tudja kezelni, és a műszerfal a látómezejében legyen.
Page 54 of 668
541-1. Biztonságos használat
VIGYÁZAT!
SRS-légzsákkal kapcsolatos biztonsági figyelmeztetések
Az első utasoldali SRS-légzsák szintén nagy erővel nyílik ki, és halálos vagy súlyos sé-
rülést okozhat különösen akkor, ha az első utas túl közel ül hozzá. Az első utasülést ál-
lítsa a lehető legtávolabb a légzsáktól a háttámla megdöntésével úgy, hogy az utas
még függőleges helyzetben üljön.
Helytelenül elhelyezett vagy bekötött csecsemők vagy gyermekek súlyosan megsé-
rülhetnek vagy meg is halhatnak egy kinyíló légzsák miatt. A csecsemők vagy azok a
gyermekek, akik nem elég nagyok ahhoz, hogy a biztonsági övet használják, gyer-
mekülésben utazzanak. A Lexus azt javasolja, hogy a csecsemőket és kisgyermeke-
ket a gépjármű hátsó ülésén, megfelelően rögzítve helyezzék el. A csecsemők és
gyermekek számára a hátsó ülés biztonságosabb az első utasülésnél. (64. o.)
Ne üljön az ülés szélére, és ne támaszkodjon
a műszerfalra.
Ne engedje, hogy az SRS első utasoldali lég-
zsákegység előtt gyermek álljon, vagy az első
utas ölében üljön.
Nem megengedhető, hogy az első ülésen
utazók csomagokat tartsanak az ölükben.
Ne támaszkodjon az ajtónak, az oldalsó tető-
burkolatnak vagy az első, oldalsó vagy hátsó
ajtóoszlopoknak.
Page 55 of 668

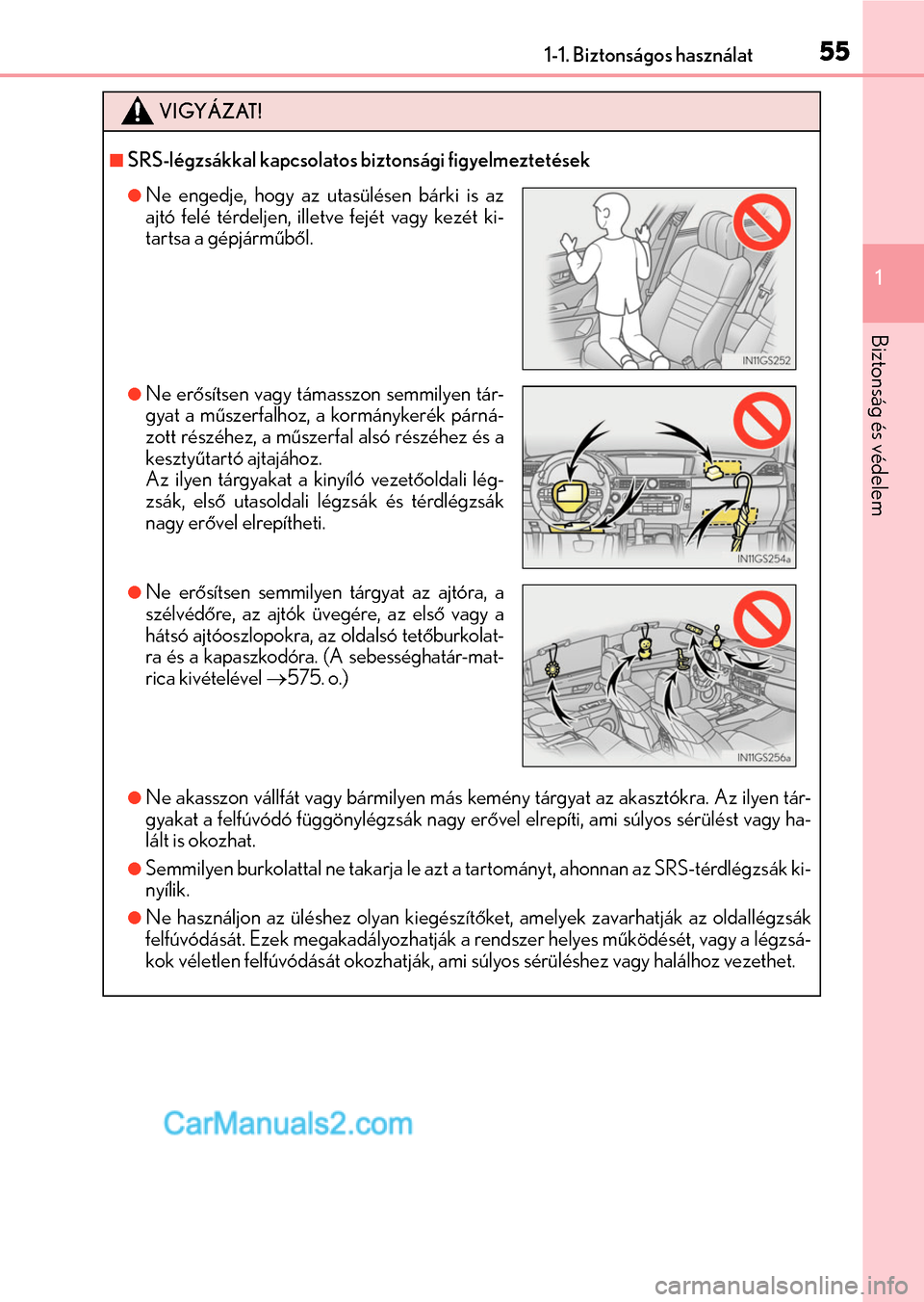

551-1. Biztonságos használat
1
Biztonság és védelem
VIGYÁZAT!
SRS-légzsákkal kapcsolatos biztonsági figyelmeztetések
Ne akasszon vállfát vagy bármilyen más kemény tárgyat az akasztókra. Az ilyen tár-
gyakat a felfúvódó függönylégzsák nagy erővel elrepíti, ami súlyos sérülést vagy ha-
lált is okozhat.
Semmilyen burkolattal ne takarja le azt a tartományt, ahonnan az SRS-térdlégzsák ki-
nyílik.
Ne használjon az üléshez olyan kiegészítőket, amelyek zavarhatják az oldallégzsák
felfúvódását. Ezek megakadályozhatják a rendszer helyes működését, vagy a légzsá-
kok véletlen felfúvódását okozhatják, ami súlyos sérüléshez vagy halálhoz vezethet.
Ne engedje, hogy az utasülésen bárki is az
ajtó felé térdeljen, illetve fejét vagy kezét ki-
tartsa a gépjárműből.
Ne erősítsen vagy támasszon semmilyen tár-
gyat a műszerfalhoz, a kormánykerék párná-
zott részéhez, a műszerfal alsó részéhez és a
kesztyűtartó ajtajához.
Az ilyen tárgyakat a kinyíló vezetőoldali lég-
zsák, első utasoldali légzsák és térdlégzsák
nagy erővel elrepítheti.
Ne erősítsen semmilyen tárgyat az ajtóra, a
szélvédőre, az ajtók üvegére, az első vagy a
hátsó ajtóoszlopokra, az oldalsó tetőburkolat-
ra és a kapaszkodóra. (A sebességhatár-mat-
rica kivételével 575. o.)
Page 56 of 668

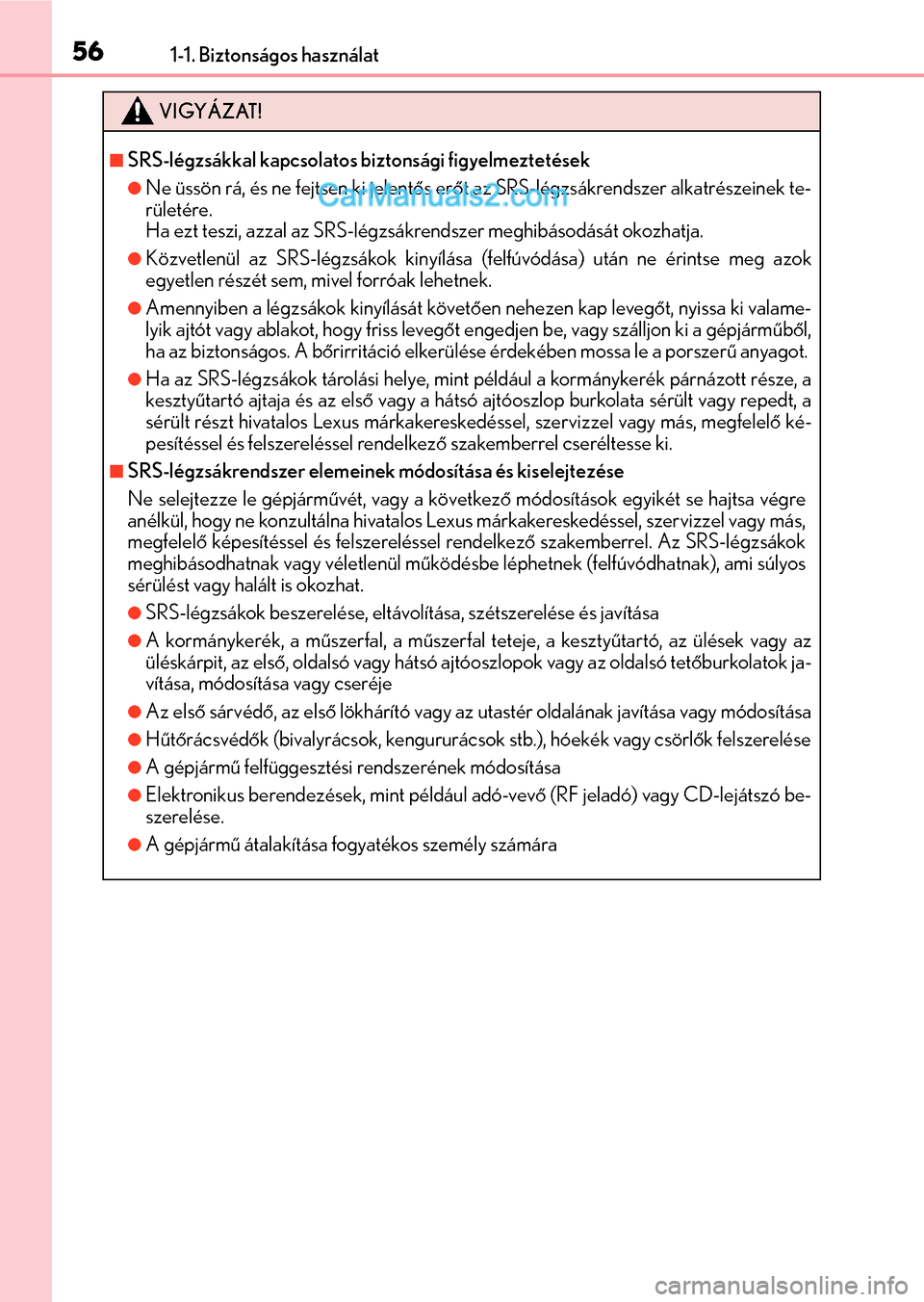

561-1. Biztonságos használat
VIGYÁZAT!
SRS-légzsákkal kapcsolatos biztonsági figyelmeztetések
Ne üssön rá, és ne fejtsen ki jelentős erőt az SRS-légzsákrendszer alkatrészeinek te-
rületére.
Ha ezt teszi, azzal az SRS-légzsákrendszer meghibásodását okozhatja.
Közvetlenül az SRS-légzsákok kinyílása (felfúvódása) után ne érintse meg azok
egyetlen részét sem, mivel forróak lehetnek.
Amennyiben a légzsákok kinyílását követően nehezen kap levegőt, nyissa ki valame-
lyik ajtót vagy ablakot, hogy friss levegőt engedjen be, vagy szálljon ki a gépjárműből,
ha az biztonságos. A bőrirritáció elkerülése érdekében mossa le a porszerű anyagot.
Ha az SRS-légzsákok tárolási helye, mint például a kormánykerék párnázott része, a
kesztyűtartó ajtaja és az első vagy a hátsó ajtóoszlop burkolata sérült vagy repedt, a
sérült részt hivatalos Lexus márkakereskedéssel, szervizzel vagy más, megfelelő ké-
pesítéssel és felszereléssel rendelkező szakemberrel cseréltesse ki.
SRS-légzsákrendszer elemeinek módosítása és kiselejtezése
Ne selejtezze le gépjárművét, vagy a következő módosítások egyikét se hajtsa végre
anélkül, hogy ne konzultálna hivatalos Lexus márkakereskedéssel, szervizzel vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberrel. Az SRS-légzsákok
meghibásodhatnak vagy véletlenül működésbe léphetnek (felfúvódhatnak), ami súlyos
sérülést vagy halált is okozhat.
SRS-légzsákok beszerelése, eltávolítása, szétszerelése és javítása
A kormánykerék, a műszerfal, a műszerfal teteje, a kesztyűtartó, az ülések vagy az
üléskárpit, az első, oldalsó vagy hátsó ajtóoszlopok vagy az oldalsó tetőburkolatok ja-
vítása, módosítása vagy cseréje
Az első sárvédő, az első lökhárító vagy az utastér oldalának javítása vagy módosítása
Hűtőrácsvédők (bivalyrácsok, kengururácsok stb.), hóekék vagy csörlők felszerelése
A gépjármű felfüggesztési rendszerének módosítása
Elektronikus berendezések, mint például adó-vevő (RF jeladó) vagy CD-lejátszó be-
szerelése.
A gépjármű átalakítása fogyatékos személy számára
Page 57 of 668

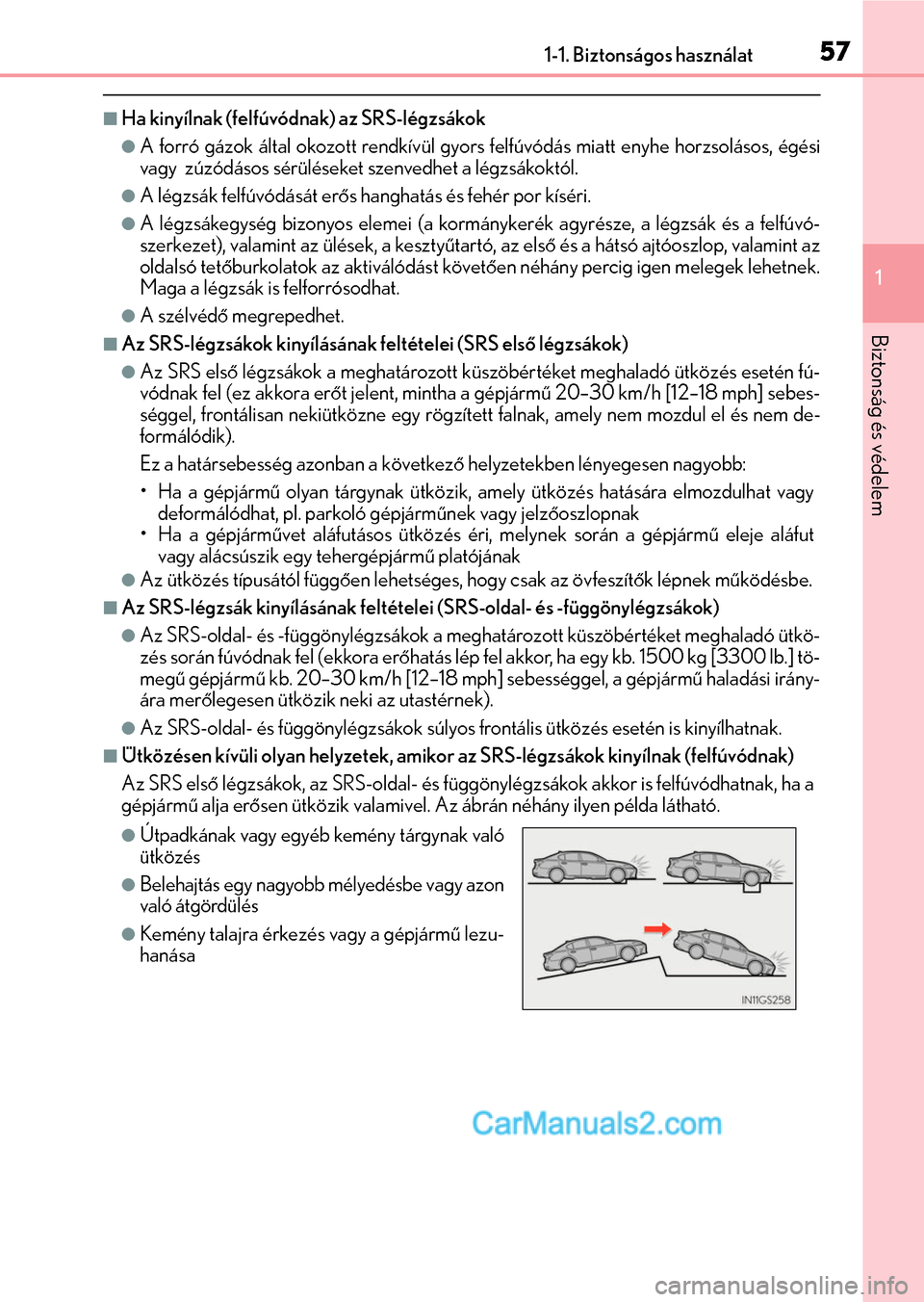

571-1. Biztonságos használat
1
Biztonság és védelem
Ha kinyílnak (felfúvódnak) az SRS-légzsákok
A forró gázok által okozott rendkívül gyors felfúvódás miatt enyhe horzsolásos, égési
vagy zúzódásos sérüléseket szenvedhet a légzsákoktól.
A légzsák felfúvódását erős hanghatás és fehér por kíséri.
A légzsákegység bizonyos elemei (a kormánykerék agyrésze, a légzsák és a felfúvó-
szerkezet), valamint az ülések, a kesztyűtartó, az első és a hátsó ajtóoszlop, valamint az
oldalsó tetőburkolatok az aktiválódást követően néhány percig igen melegek lehetnek.
Maga a légzsák is felforrósodhat.
A szélvédő megrepedhet.
Az SRS-légzsákok kinyílásának feltételei (SRS első légzsákok)
Az SRS első légzsákok a meghatározott küszöbértéket meghaladó ütközés esetén fú-
vódnak fel (ez akkora erőt jelent, mintha a gépjármű 20–30 km/h [12–18 mph] sebes-
séggel, frontálisan nekiütközne egy rögzített falnak, amely nem mozdul el és nem de-
formálódik).
Ez a határsebesség azonban a következő helyzetekben lényegesen nagyobb:
• Ha a gépjármű olyan tárgynak ütközik, amely ütközés hatására elmozdulhat vagy
deformálódhat, pl. parkoló gépjárműnek vagy jelzőoszlopnak
• Ha a gépjárművet aláfutásos ütközés éri, melynek során a gépjármű eleje aláfut
vagy alácsúszik egy tehergépjármű platójának
Az ütközés típusától függően lehetséges, hogy csak az övfeszítők lépnek működésbe.
Az SRS-légzsák kinyílásának feltételei (SRS-oldal- és -függönylégzsákok)
Az SRS-oldal- és -függönylégzsákok a meghatározott küszöbértéket meghaladó ütkö-
zés során fúvódnak fel (ekkora erőhatás lép fel akkor, ha egy kb. 1500 kg [3300 lb.] tö-
megű gépjármű kb. 20–30 km/h [12–18 mph] sebességgel, a gépjármű haladási irány-
ára merőlegesen ütközik neki az utastérnek).
Az SRS-oldal- és függönylégzsákok súlyos frontális ütközés esetén is kinyílhatnak.
Ütközésen kívüli olyan helyzetek, amikor az SRS-légzsákok kinyílnak (felfúvódnak)
Az SRS első légzsákok, az SRS-oldal- és függönylégzsákok akkor is felfúvódhatnak, ha a
gépjármű alja erősen ütközik valamivel. Az ábrán néhány ilyen példa látható.
Útpadkának vagy egyéb kemény tárgynak való
ütközés
Belehajtás egy nagyobb mélyedésbe vagy azon
való átgördülés
Kemény talajra érkezés vagy a gépjármű lezu-
hanása
Page 58 of 668

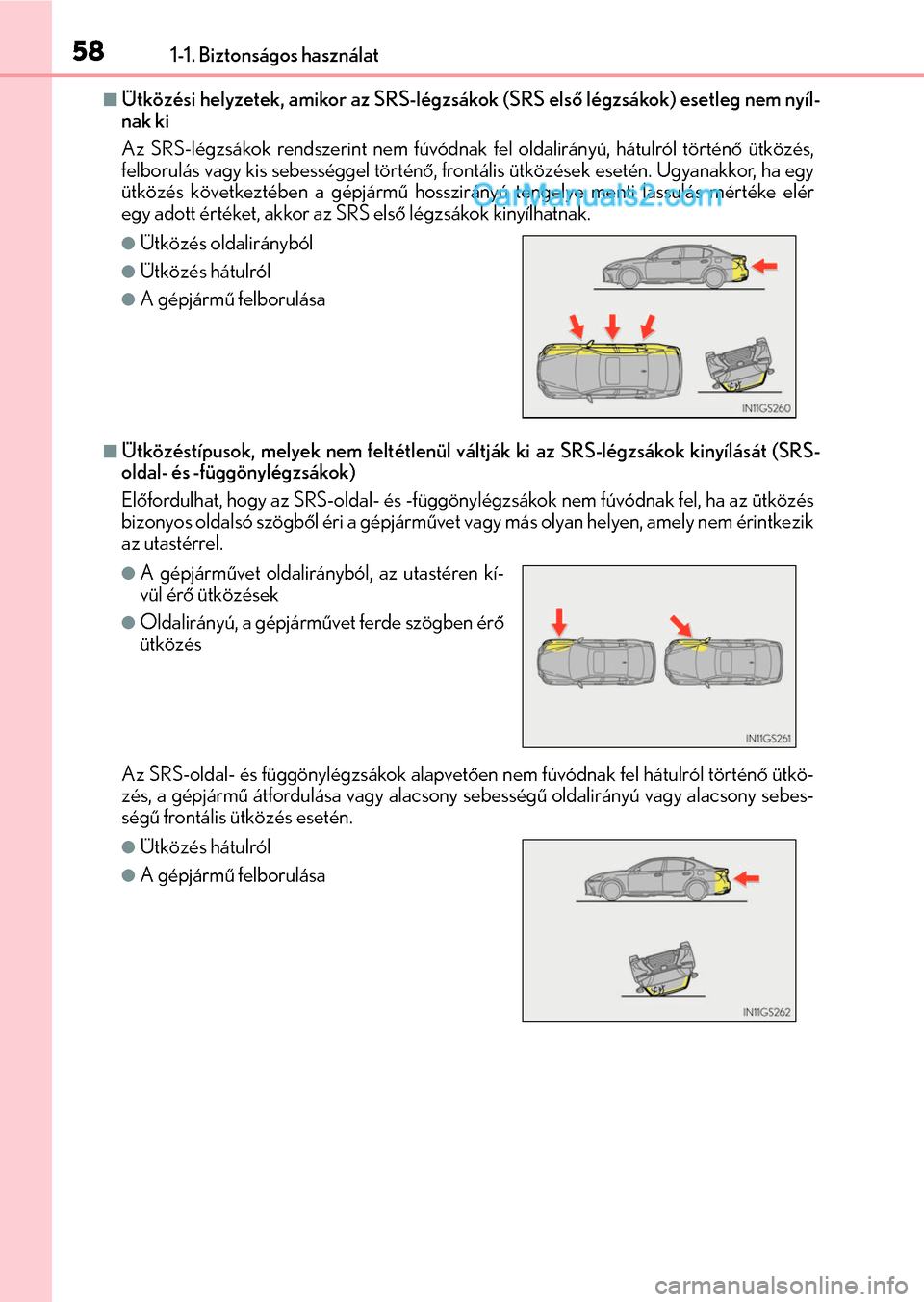

581-1. Biztonságos használat
Ütközési helyzetek, amikor az SRS-légzsákok (SRS első légzsákok) esetleg nem nyíl-
nak ki
Az SRS-légzsákok rendszerint nem fúvódnak fel oldalirányú, hátulról történő ütközés,
felborulás vagy kis sebességgel történő, frontális ütközések esetén. Ugyanakkor, ha egy
ütközés következtében a gépjármű hosszirányú tengelye menti lassulás mértéke elér
egy adott értéket, akkor az SRS első légzsákok kinyílhatnak.
Ütközéstípusok, melyek nem feltétlenül váltják ki az SRS-légzsákok kinyílását (SRS-
oldal- és -függönylégzsákok)
Előfordulhat, hogy az SRS-oldal- és -függönylégzsákok nem fúvódnak fel, ha az ütközés
bizonyos oldalsó szögből éri a gépjárművet vagy más olyan helyen, amely nem érintkezik
az utastérrel.
Az SRS-oldal- és függönylégzsákok alapvetően nem fúvódnak fel hátulról történő ütkö-
zés, a gépjármű átfordulása vagy alacsony sebességű oldalirányú vagy alacsony sebes-
ségű frontális ütközés esetén.
Ütközés oldalirányból
Ütközés hátulról
A gépjármű felborulása
A gépjárművet oldalirányból, az utastéren kí-
vül érő ütközések
Oldalirányú, a gépjárművet ferde szögben érő
ütközés
Ütközés hátulról
A gépjármű felborulása
Page 59 of 668

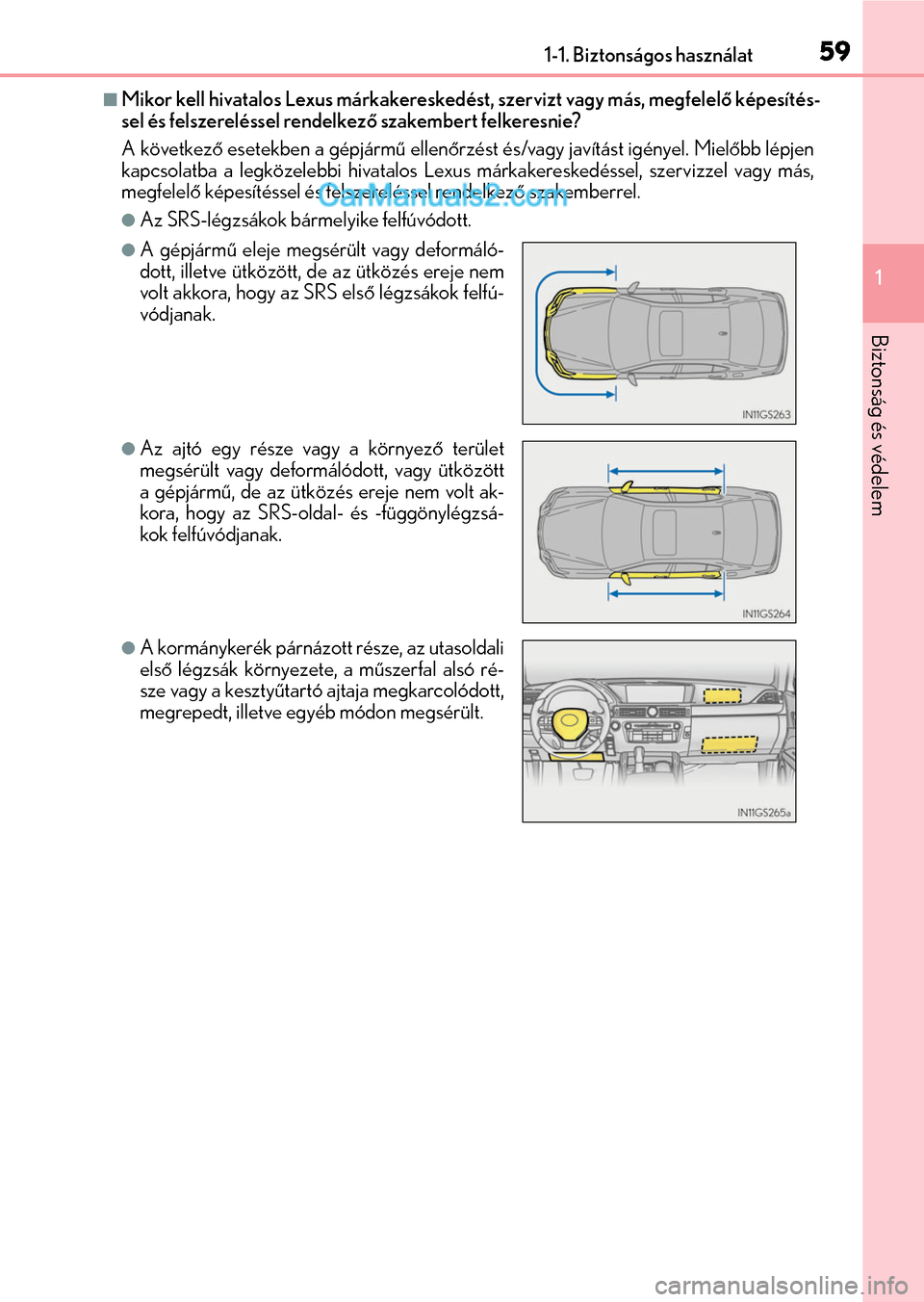

591-1. Biztonságos használat
1
Biztonság és védelem
Mikor kell hivatalos Lexus márkakereskedést, szervizt vagy más, megfelelő képesítés-
sel és felszereléssel rendelkező szakembert felkeresnie?
A következő esetekben a gépjármű ellenőrzést és/vagy javítást igényel. Mielőbb lépjen
kapcsolatba a legközelebbi hivatalos Lexus márkakereskedéssel, szervizzel vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberrel.
Az SRS-légzsákok bármelyike felfúvódott.
A gépjármű eleje megsérült vagy deformáló-
dott, illetve ütközött, de az ütközés ereje nem
volt akkora, hogy az SRS első légzsákok felfú-
vódjanak.
Az ajtó egy része vagy a környező terület
megsérült vagy deformálódott, vagy ütközött
a gépjármű, de az ütközés ereje nem volt ak-
kora, hogy az SRS-oldal- és -függönylégzsá-
kok felfúvódjanak.
A kormánykerék párnázott része, az utasoldali
első légzsák környezete, a műszerfal alsó ré-
sze vagy a kesztyűtartó ajtaja megkarcolódott,
megrepedt, illetve egyéb módon megsérült.
Page 60 of 668

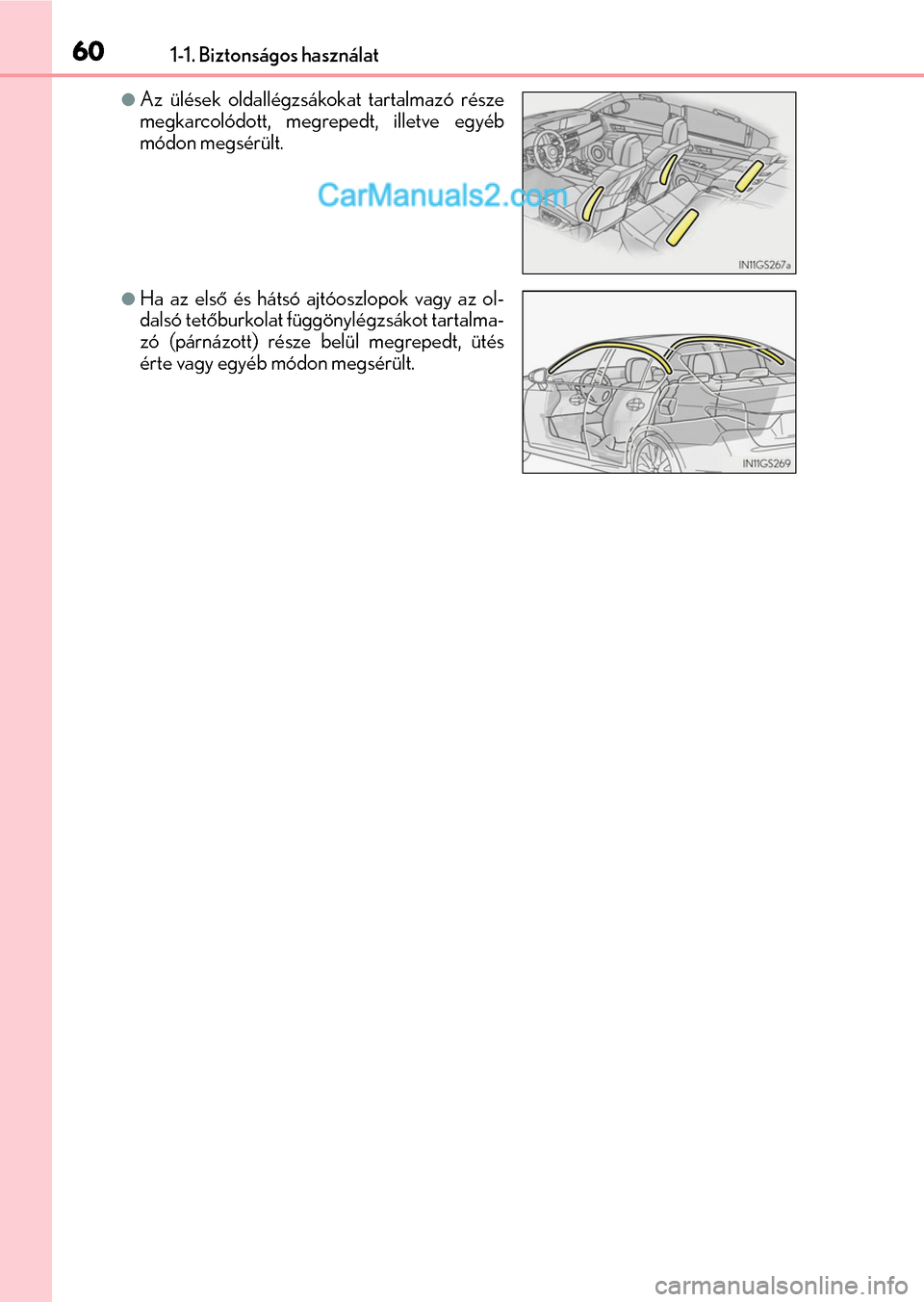

601-1. Biztonságos használat
Az ülések oldallégzsákokat tartalmazó része
megkarcolódott, megrepedt, illetve egyéb
módon megsérült.
Ha az első és hátsó ajtóoszlopok vagy az ol-
dalsó tetőburkolat függönylégzsákot tartalma-
zó (párnázott) része belül megrepedt, ütés
érte vagy egyéb módon megsérült.
