7-2. Vorgehen im Notfall
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M50M_(EM)

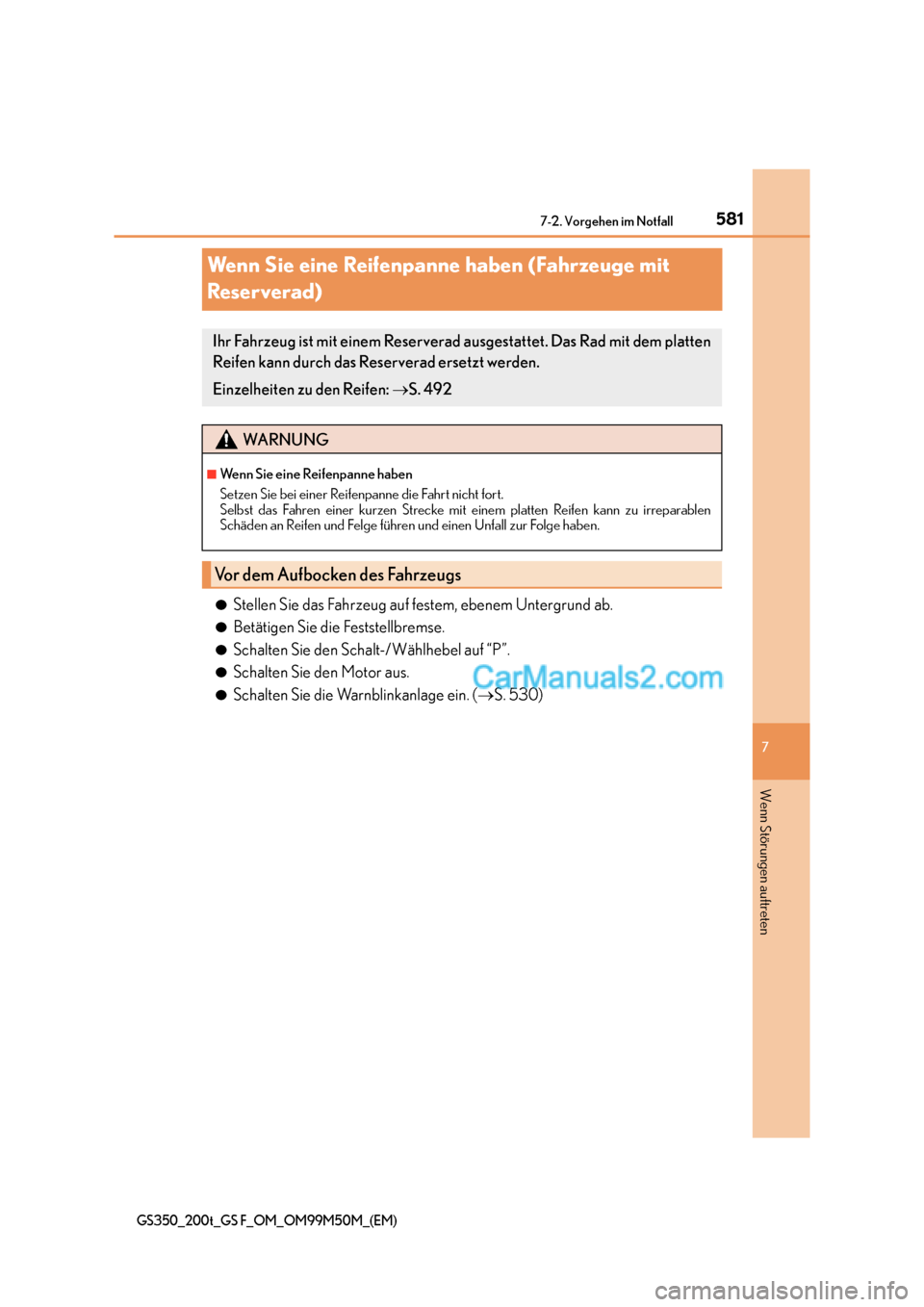

Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reser verad)
●Stellen Sie das Fahrzeug auf festem, ebenem Untergrund ab.
●Betätigen Sie die Feststellbremse.
●Schalten Sie den Scha
lt-/Wählhebel auf “P”.
●Schalten Sie den Motor aus.
●Schalten Sie die Warnblinkanlage ein. ( →S. 530)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem platten
Reifen kann durch das Reserverad ersetzt werden.
Einzelheiten zu den Reifen: →S. 492
WA R N U N G
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen
Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs

5827-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M50M_(EM)

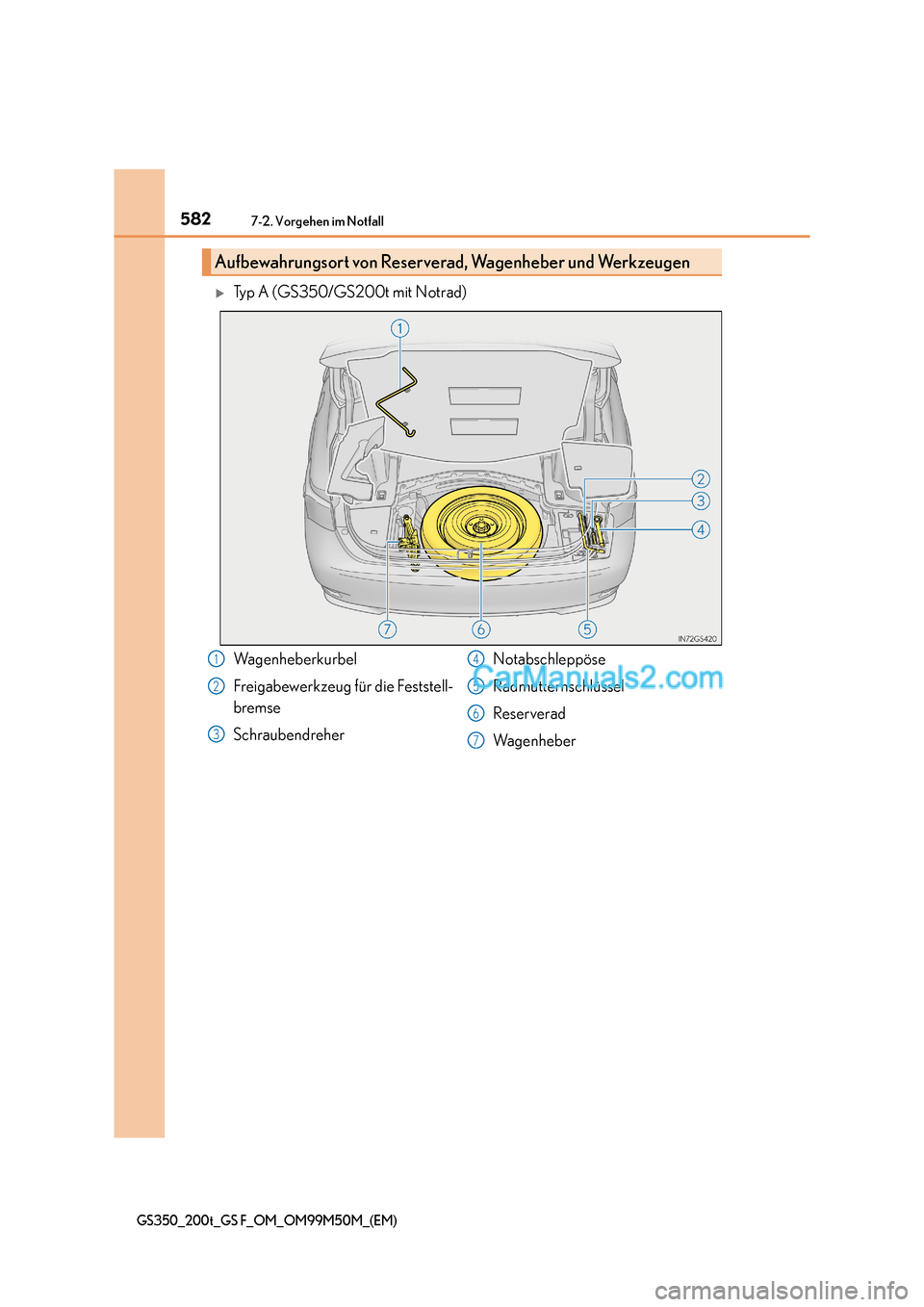

XTyp A (GS350/GS200t mit Notrad)
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Wagenheberkurbel
Freigabewerkzeug für die Feststell-
bremse
SchraubendreherNotabschleppöse
Radmutternschlüssel
Reserverad
Wa g e n h e b e r1
2
3
4
5
6
7

5837-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M50M_(EM)

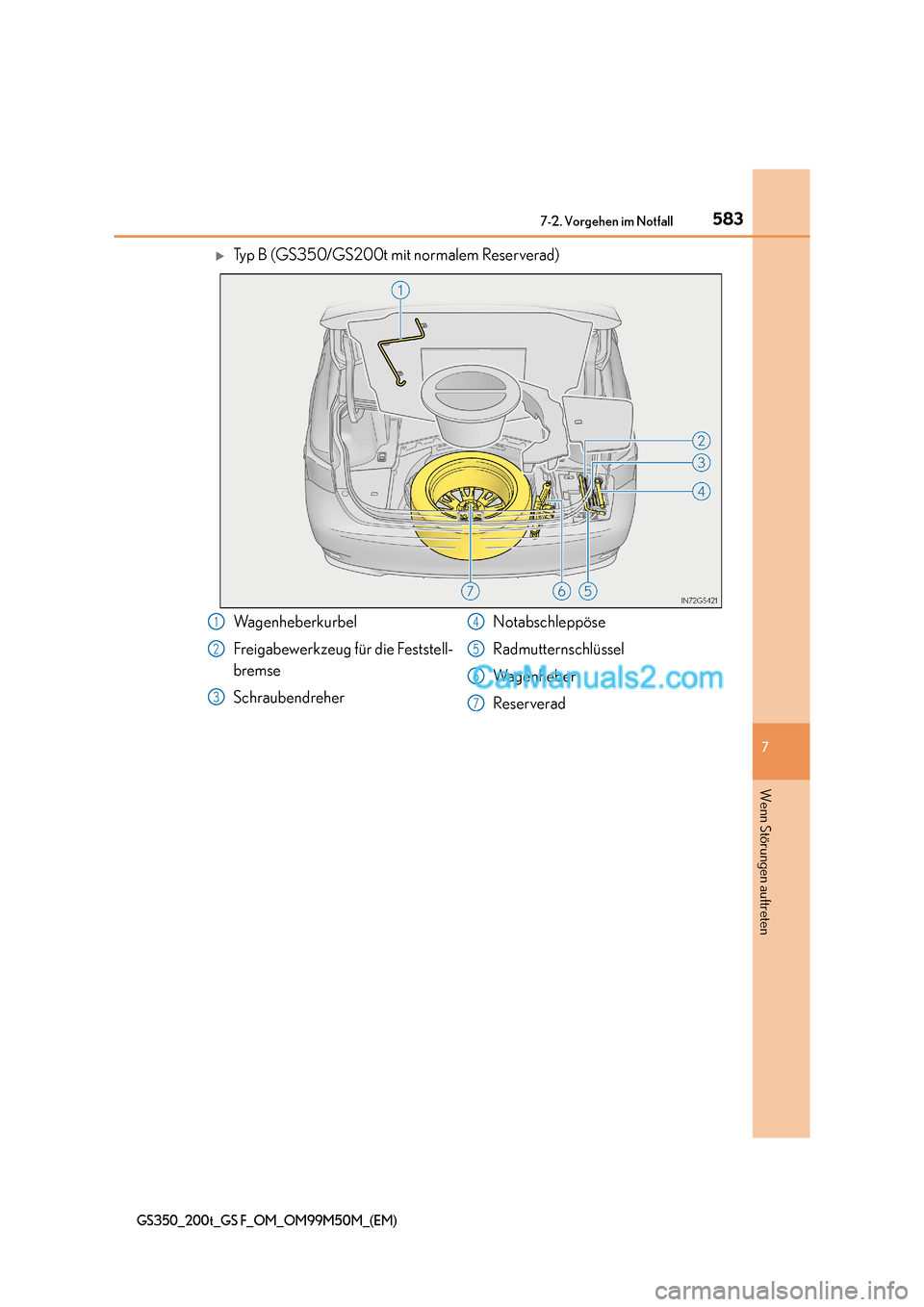

XTyp B (GS350/GS200t mit normalem Reserverad)
Wagenheberkurbel
Freigabewerkzeug für die Feststell-
bremse
SchraubendreherNotabschleppöse
Radmutternschlüssel
Wa g e n h e b e r
Reserverad1
2
3
4
5
6
7

5847-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M50M_(EM)

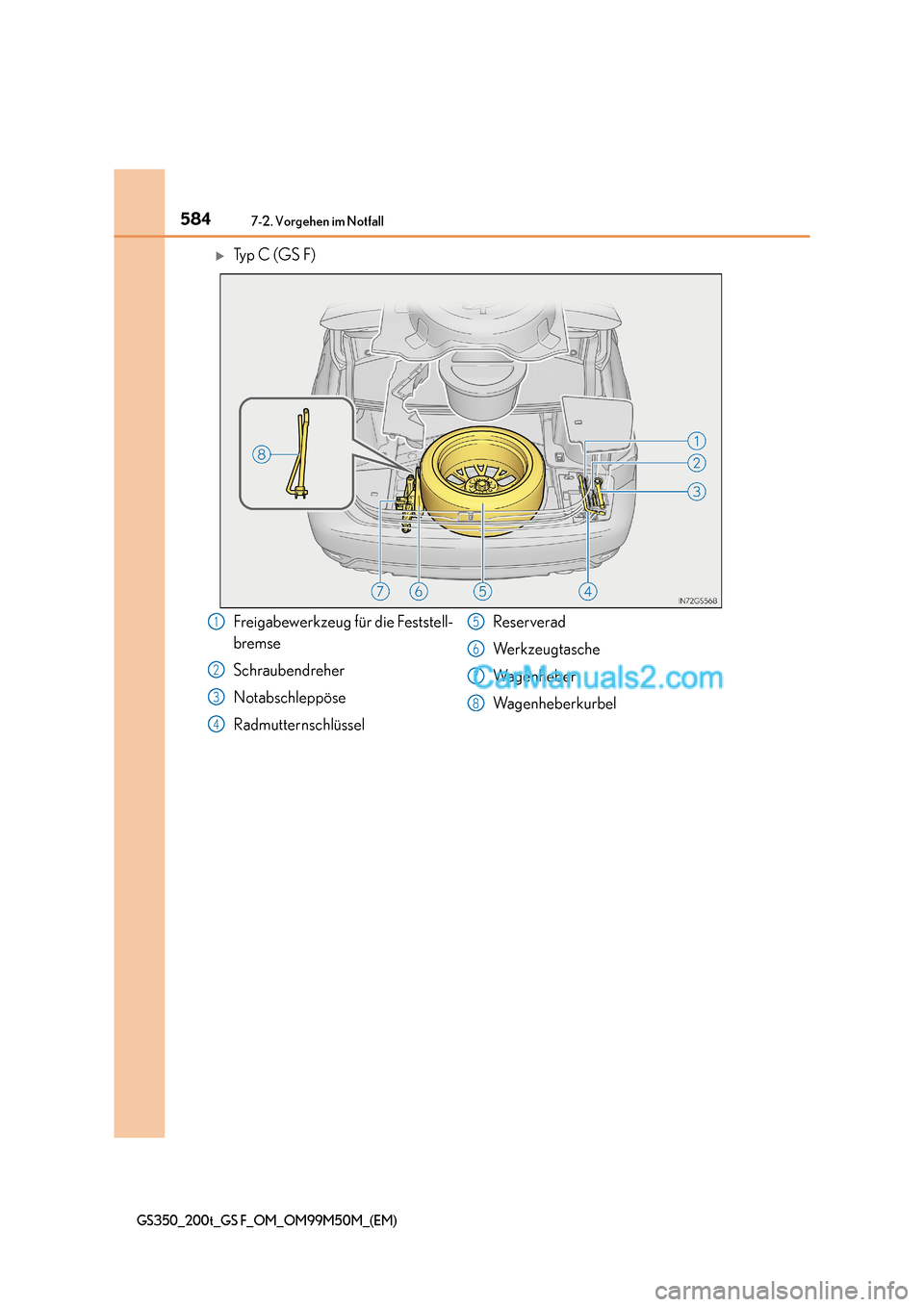

XTy p C ( G S F )
Freigabewerkzeug für die Feststell-
bremse
Schraubendreher
Notabschleppöse
RadmutternschlüsselReserverad
We r k z e u g t a s c h e
Wa g e n h e b e r
Wagenheberkurbel1
2
3
4
5
6
7
8

5857-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M50M_(EM)

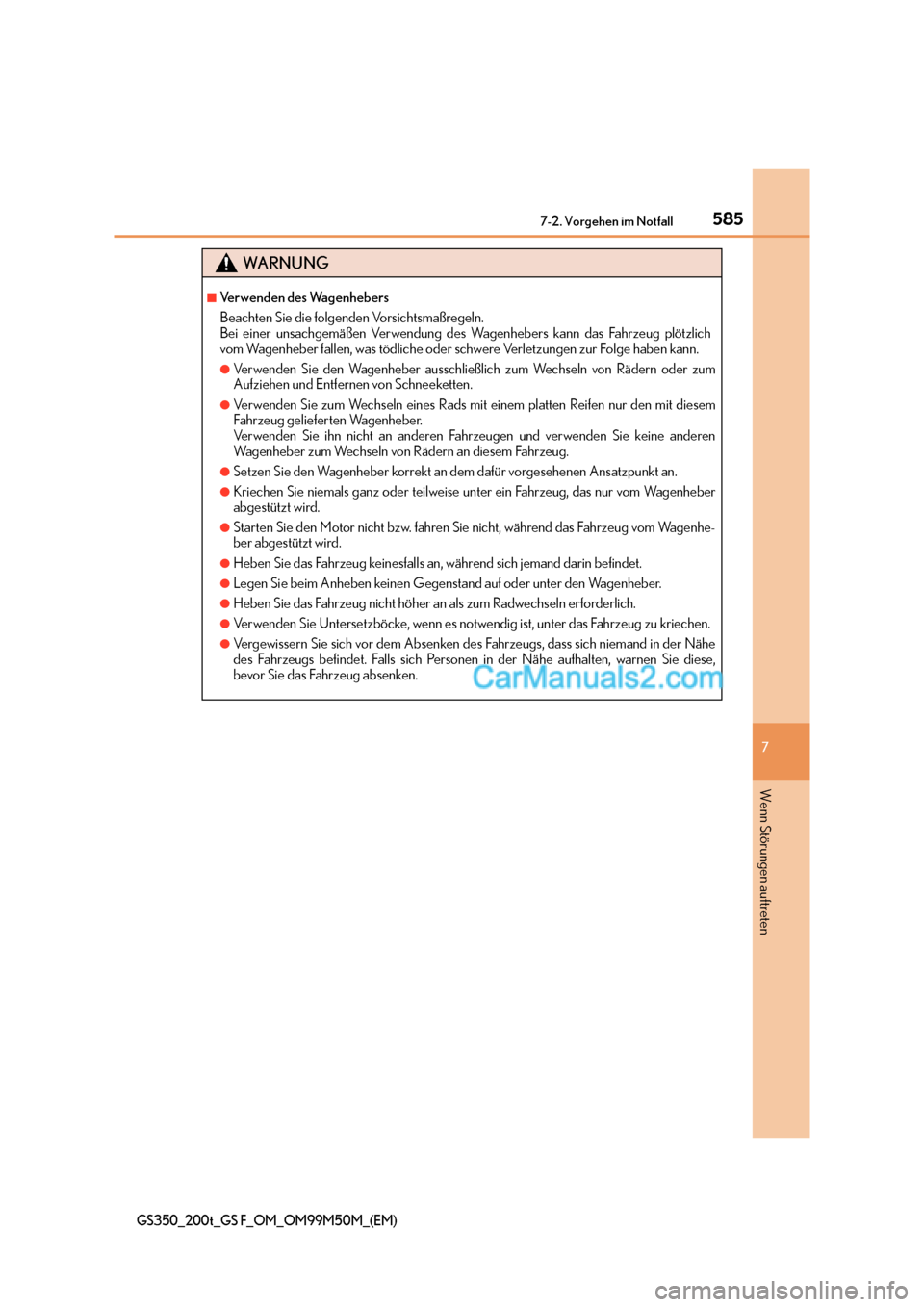

WA R N U N G
■Verwenden des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötzlich
vom Wagenheber fallen, was tödliche oder schwere Verletzungen zur Folge haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder zum
Aufziehen und Entfernen von Schneeketten.
●Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit diesem
Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine anderen
Wa g e n h e b e r z u m We c h s e l n v o n R ä d e r n a n d i e s e m Fa h r z e u g .
●Setzen Sie den Wagenheber korrekt an dem dafür vorgesehenen Ansatzpunkt an.
●Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagenheber
abgestützt wird.
●Starten Sie den Motor nicht bzw. fahren Sie nicht, während das Fahrzeug vom Wagenhe-
ber abgestützt wird.
●Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
●Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
●Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
●Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu kriechen.
●Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in der Nähe
des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, warnen Sie diese,
bevor Sie das Fahrzeug absenken.

5867-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M50M_(EM)
Entfernen Sie die mittlere Gepäckmatte. (→S. 446)
Entfernen Sie den Abstandhalter und nehmen Sie die Wagenheberkurbel
heraus.
Nehmen Sie den Wagenheber heraus. Festziehen
Lösen

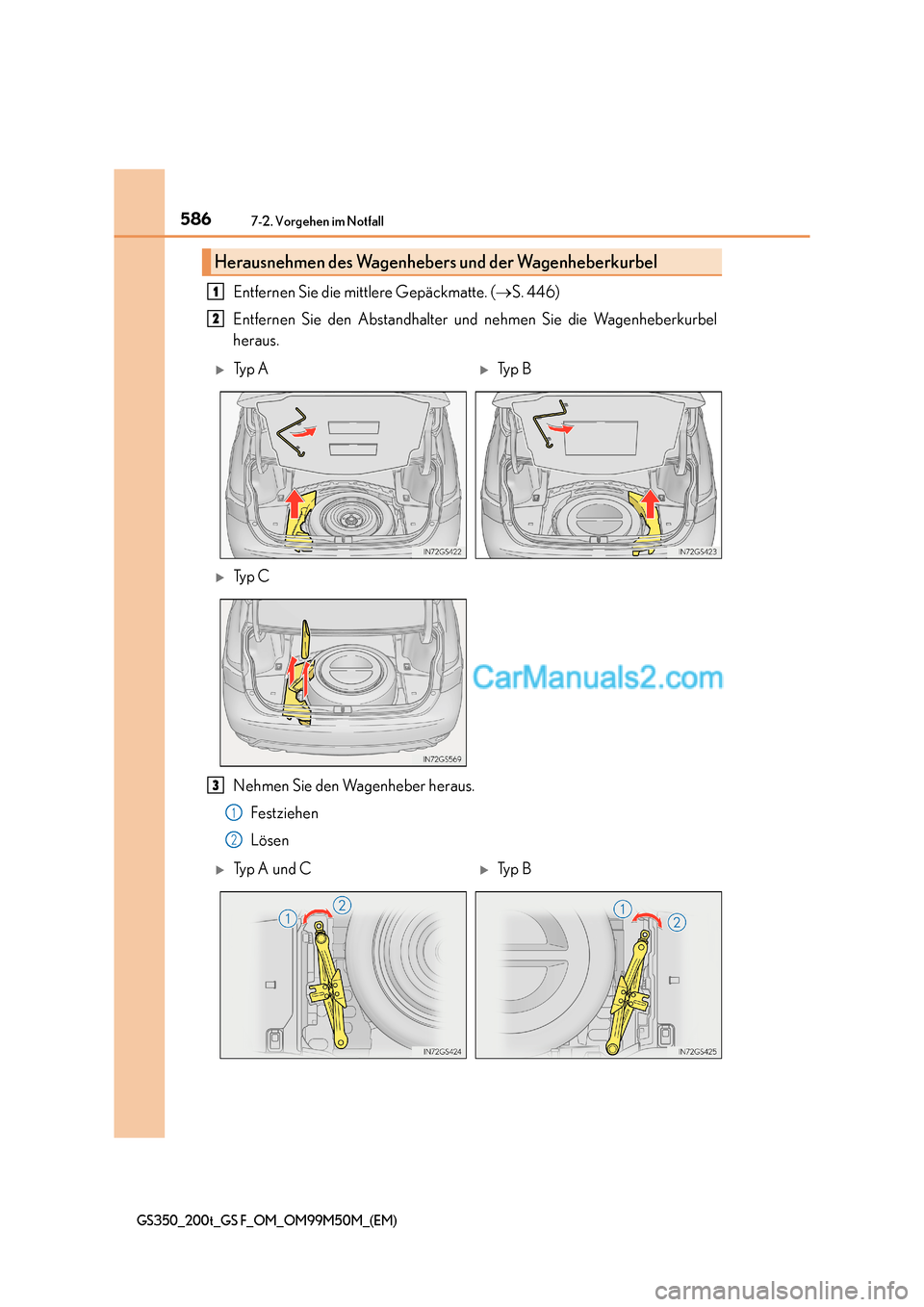

Herausnehmen des Wagenhebers und der Wagenheberkurbel
1
2
XTy p AXTy p B
XTy p C
3
1
2
XTy p A u n d CXTy p B

5877-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M50M_(EM)
XTy p A
Entfernen Sie die mittlere Gepäckmatte. (→S. 446)
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
XTy p B
Entfernen Sie die mittlere Gepäckmatte. ( →S. 446)
Entfernen Sie die Abstandhalter.
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
Herausnehmen des Reserverads
1
2
1
2
3

5887-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M50M_(EM)

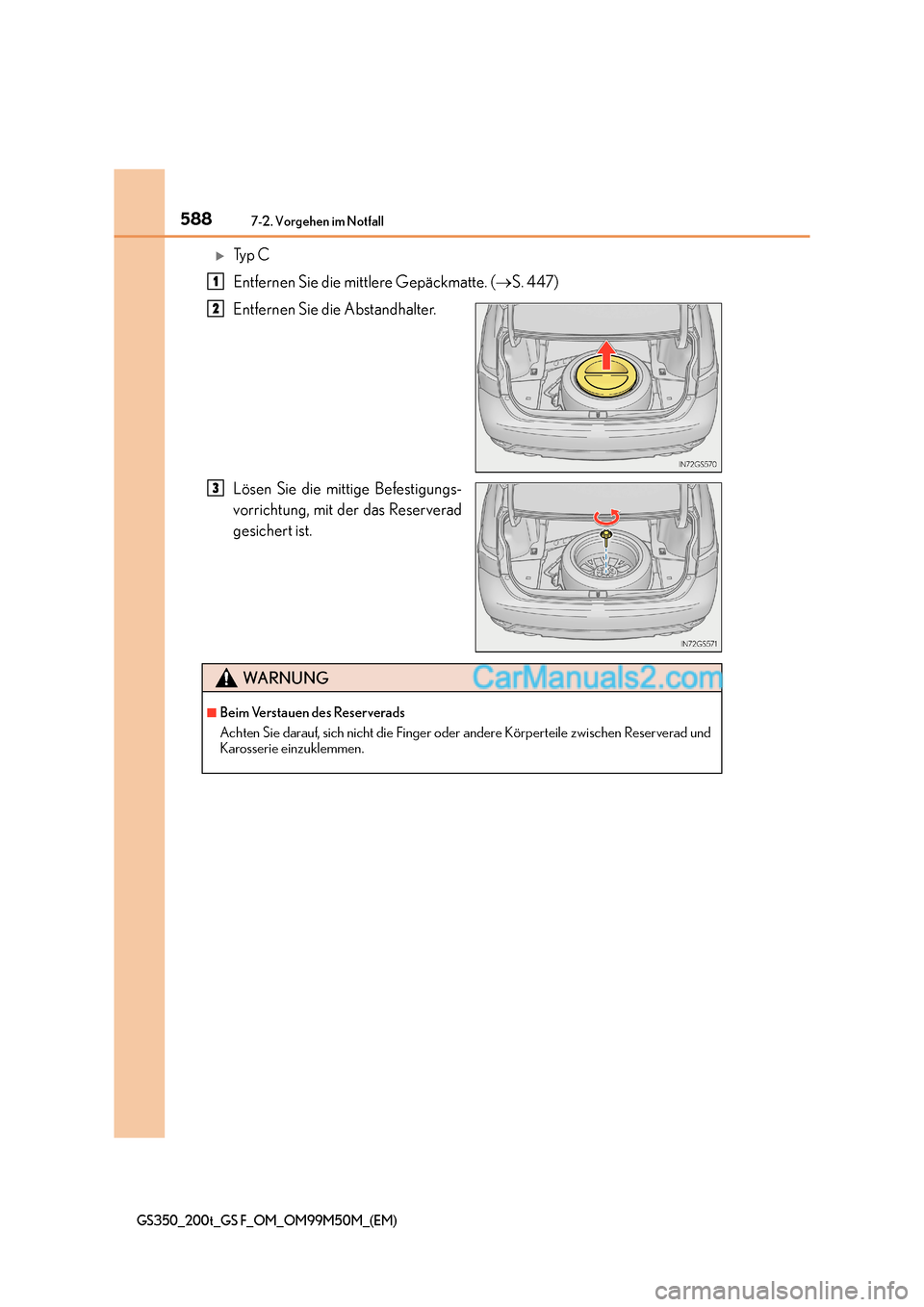

XTy p C
Entfernen Sie die mittlere Gepäckmatte. (→S. 447)
Entfernen Sie die Abstandhalter.
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
1
2
3
WA R N U N G
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reserverad und
Karosserie einzuklemmen.

5897-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M50M_(EM)
Blockieren Sie die Räder mit Unter-
legkeilen.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Drehen Sie den Bereich “A” des
Wagenhebers von Hand, bis die Nut
des Wagenhebers mit dem Ansatz-
punkt in Kontakt ist.
Die Ansatzpunktmarkierungen befinden
sich unter dem Türschweller. Sie verwei-
sen auf die Ansatzpunkte für den Wagen-
heber.

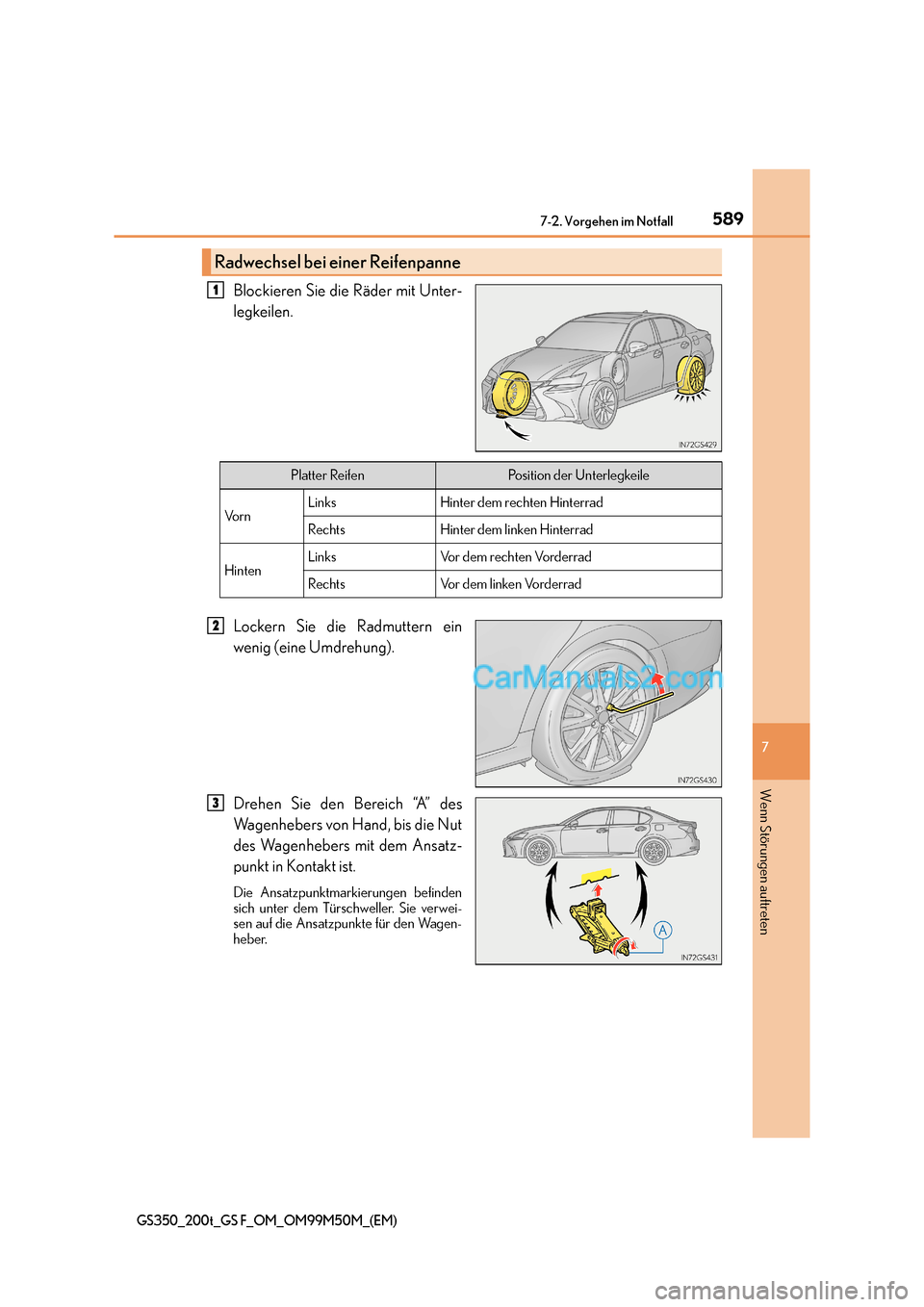

Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
Vo r nLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
3

5907-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M50M_(EM)

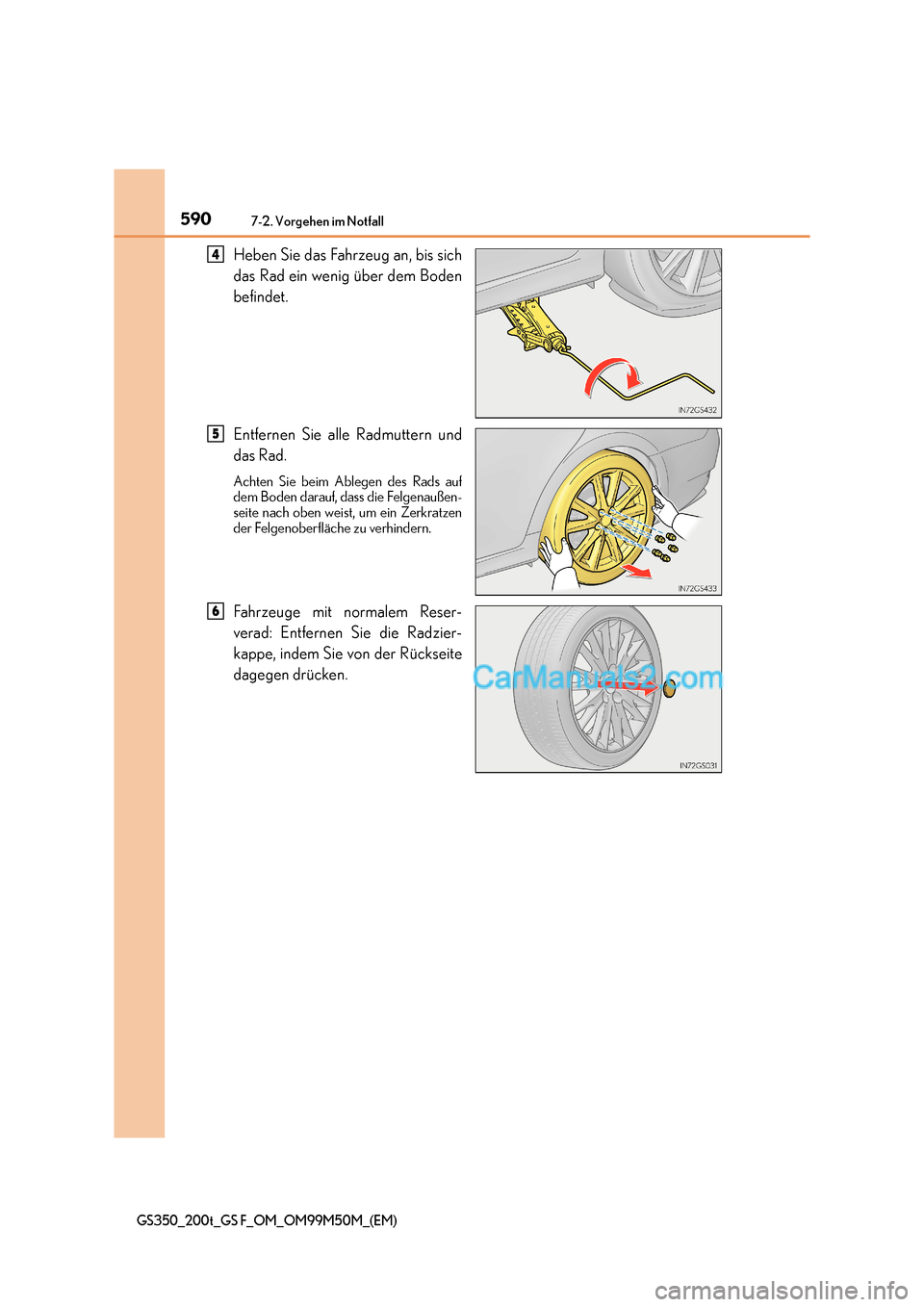

Heben Sie das Fahrzeug an, bis sich
das Rad ein wenig über dem Boden
befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenaußen-
seite nach oben weist, um ein Zerkratzen
der Felgenoberfläche zu verhindern.
Fahrzeuge mit normalem Reser-
verad: Entfernen Sie die Radzier-
kappe, indem Sie von der Rückseite
dagegen drücken.
4
5
6
