Lexus GS F 2017 Betriebsanleitung (in German)

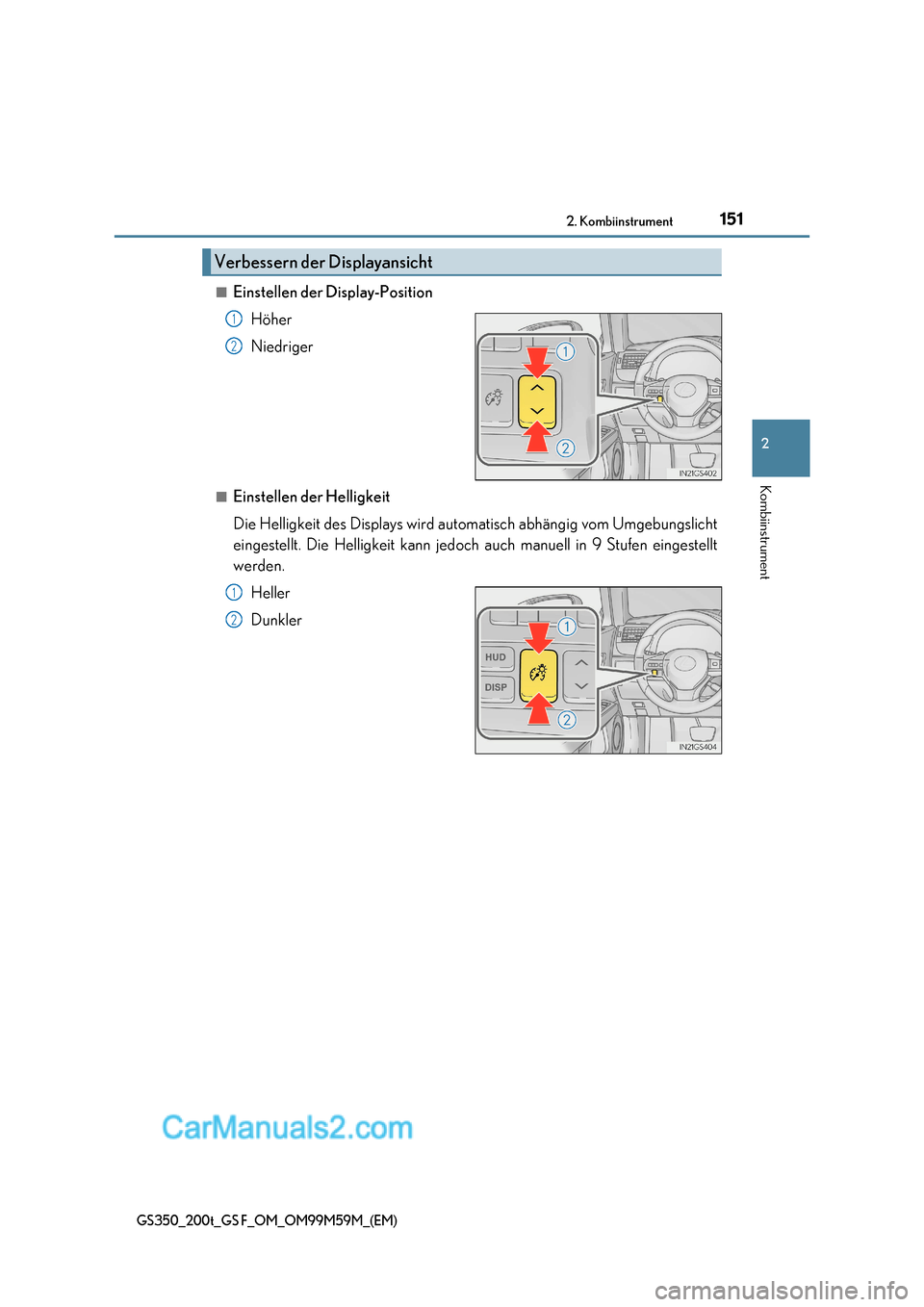

151
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
■Einstellen der Display-Position
Höher
Niedriger
■Einstellen der Helligkeit
Die Helligkeit des Displays wird automatisch abhängig vom Umgebungslicht
eingestellt. Die Helligkeit kann jedoch auch manuell in 9 Stufen eingestellt
werden.Heller
Dunkler
Verbessern der Displayansicht
1
2
1
2

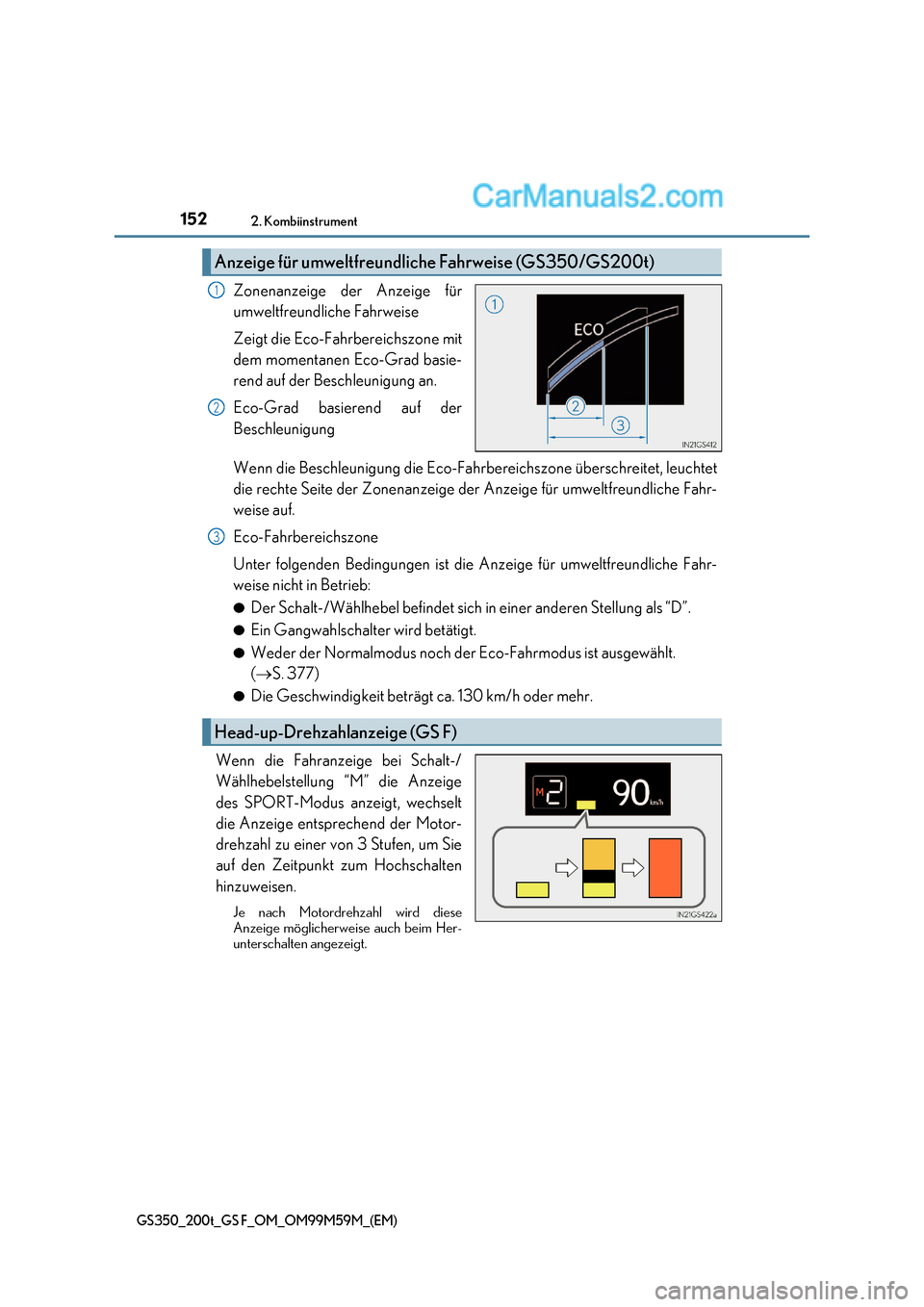

1522. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Zonenanzeige der Anzeige für
umweltfreundliche Fahrweise
Zeigt die Eco-Fahrbereichszone mit
dem momentanen Eco-Grad basie-
rend auf der Beschleunigung an.
Eco-Grad basierend auf der
Beschleunigung
Wenn die Beschleunigung die Eco-Fahrbe reichszone überschreitet, leuchtet
die rechte Seite der Zonenanzeige der Anzeige für umweltfreundliche Fahr-
weise auf.
Eco-Fahrbereichszone
Unter folgenden Bedingungen ist die Anzeige für umweltfreundliche Fahr-
weise nicht in Betrieb: ● Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”.
● Ein Gangwahlschalter wird betätigt.
● Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt. ( S. 377)
● Die Geschwindigkeit beträgt ca. 130 km/h oder mehr.
Wenn die Fahranzeige bei Schalt-/
Wählhebelstellung “M” die Anzeige
des SPORT-Modus anzeigt, wechselt
die Anzeige entsprechend der Motor-
drehzahl zu einer von 3 Stufen, um Sie
auf den Zeitpunkt zum Hochschalten
hinzuweisen. Je nach Motordrehzahl wird diese
Anzeige möglicherweise auch beim Her-
unterschalten angezeigt.
Anzeige für umweltfreundlich e Fahrweise (GS350/GS200t)
1
2
Head-up-Drehzahlanzeige (GS F)
3

153
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Wenn das Fahrzeug sich einer Kreu-
zung nähert, wird die Richtung, in die
das Fahrzeug fahren sollte, durch den
Pfeil angezeigt.
Wenn das Fahrzeug sich einer Kreu-
zung nähert, beginnt die Routenfüh-
rung und der Abstand *
von der
Kreuzung wird ebenfalls angezeigt.
* : Die Abstandsanzeige nimmt in Stufen von
50 m ab und erlischt, wenn das Fahrzeug
die Kreuzung passiert.
Sie können auswählen, ob die folgenden Bildschirme angezeigt werden sollen
oder nicht. ● Audioanzeige
● Routenführungsanzeige (Fahrzeuge mit Navigationssystem)
■Ändern der Einstellungen
Halten Sie den Schalter “DISP”
gedrückt, bis sich der Bildschirm
ändert, und wiederholen Sie den
Vorgang, bis die gewünschte Ein-
stellung angezeigt wird.
Die Anpassung kann durchgeführt
werden, wenn das Head-up-Display
eingeschaltet ist und die Geschwindig-
keit des Fahrzeugs weniger als 8 km/h
beträgt.
Drücken Sie die Taste “DISP”, um zwischen den Zuständen Ein und Aus zu
wechseln.
Bei jedem Tastendruck wird zwischen Ein und Aus umgeschaltet.
Wenn die Taste für eine kurze Zeit nicht betätigt wird, wird die Einstellung automatisch
beendet.
Routenführungsanzeige (Fahrz euge mit Navigationssystem)
Individuelle Anpassung der Anzeige
1
2

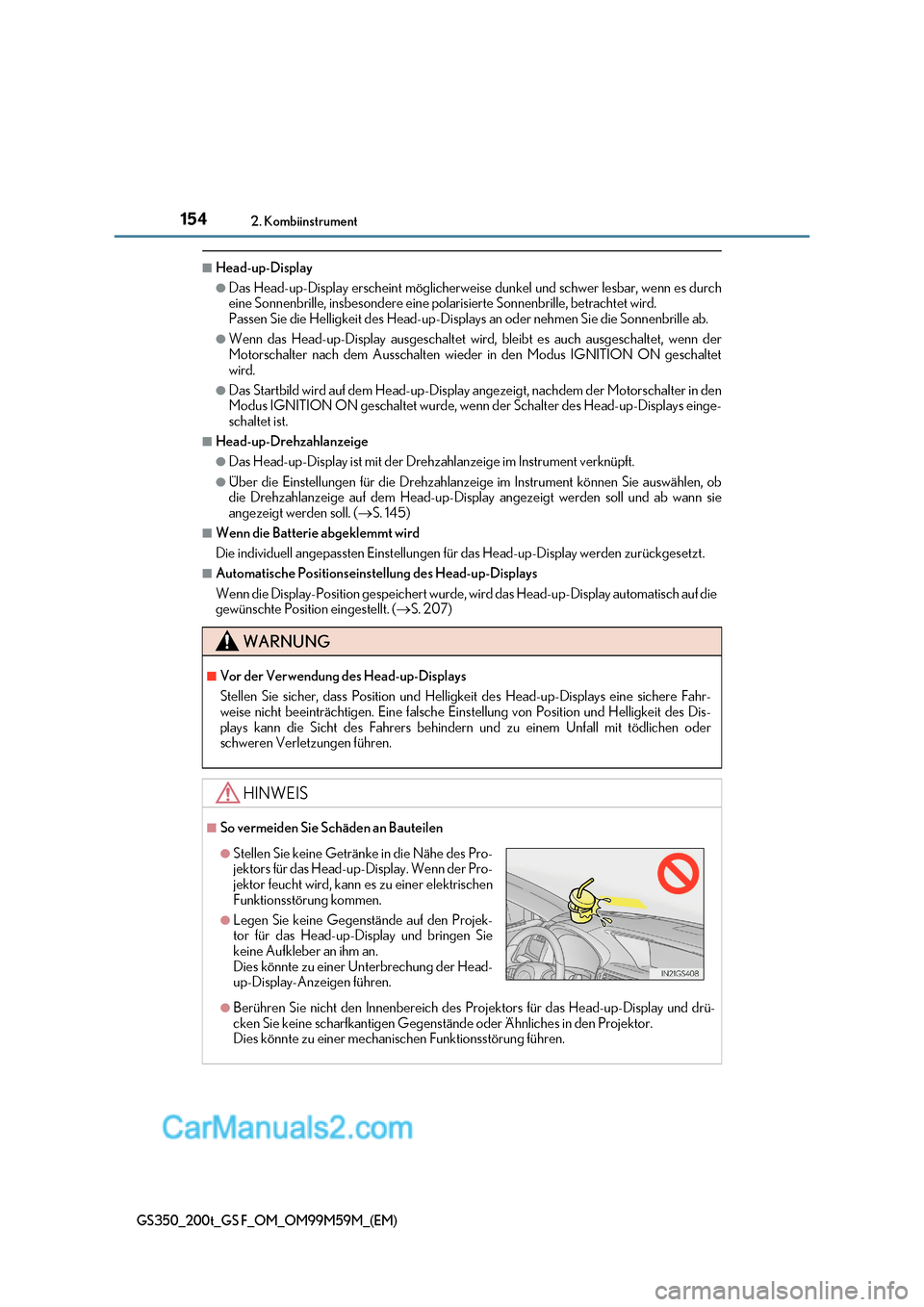

1542. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
■Head-up-Display
●Das Head-up-Display erscheint möglicherweise dunkel und schwer lesbar, wenn es durch
eine Sonnenbrille, insbesondere eine polarisierte Sonnenbrille, betrachtet wird.
Passen Sie die Helligkeit des Head-up-Displays an oder nehmen Sie die Sonnenbrille ab.
●Wenn das Head-up-Display ausgeschaltet wird, bleibt es auch ausgeschaltet, wenn der
Motorschalter nach dem Ausschalten wieder in den Modus IGNITION ON geschaltet
wird.
●Das Startbild wird auf dem Head-up-Display an gezeigt, nachdem der Motorschalter in den
Modus IGNITION ON geschaltet wurde, wenn der Schalter des Head-up-Displays einge-
schaltet ist.
■Head-up-Drehzahlanzeige
●Das Head-up-Display ist mit der Drehzahlanzeige im Instrument verknüpft.
●Über die Einstellungen für die Drehzahlanzeige im Instrument können Sie auswählen, ob
die Drehzahlanzeige auf dem Head-up-Display angezeigt werden soll und ab wann sie
angezeigt werden soll. ( S. 145)
■Wenn die Batterie abgeklemmt wird
Die individuell angepassten Einstellungen für das Head-up-Display werden zurückgesetz t.
■Automatische Positionseinstellung des Head-up-Displays
Wenn die Display-Position gespeichert wurde, wird das Head-up-Display automatisch auf die
gewünschte Position eingestellt. (S. 207)
WARNUNG
■Vor der Verwendung des Head-up-Displays
Stellen Sie sicher, dass Position und Helligkeit des Head-up-Displays eine sichere Fahr-
weise nicht beeinträchtigen. Eine falsche Einstellung von Position und Helligkeit des Dis-
plays kann die Sicht des Fahrers behindern und zu einem Unfall mit tödliche n oder
schweren Verletzungen führen.
HINWEIS
■So vermeiden Sie Schäden an Bauteilen
●Berühren Sie nicht den Innenbereich des Projektors für das Head-up-Display und drü-
cken Sie keine scharfkantigen Gegenstände oder Ähnliches in den Projektor.
Dies könnte zu einer mechanischen Funktionsstörung führen.
●Stellen Sie keine Getränke in die Nähe des Pro-
jektors für das Head-up-Display. Wenn der Pro-
jektor feucht wird, kann es zu einer elektrischen
Funktionsstörung kommen.
●Legen Sie keine Gegenstände auf den Projek-
tor für das Head-up-Display und bringen Sie
keine Aufkleber an ihm an.
Dies könnte zu einer Unterbrechung der Head-
up-Display-Anzeigen führen.

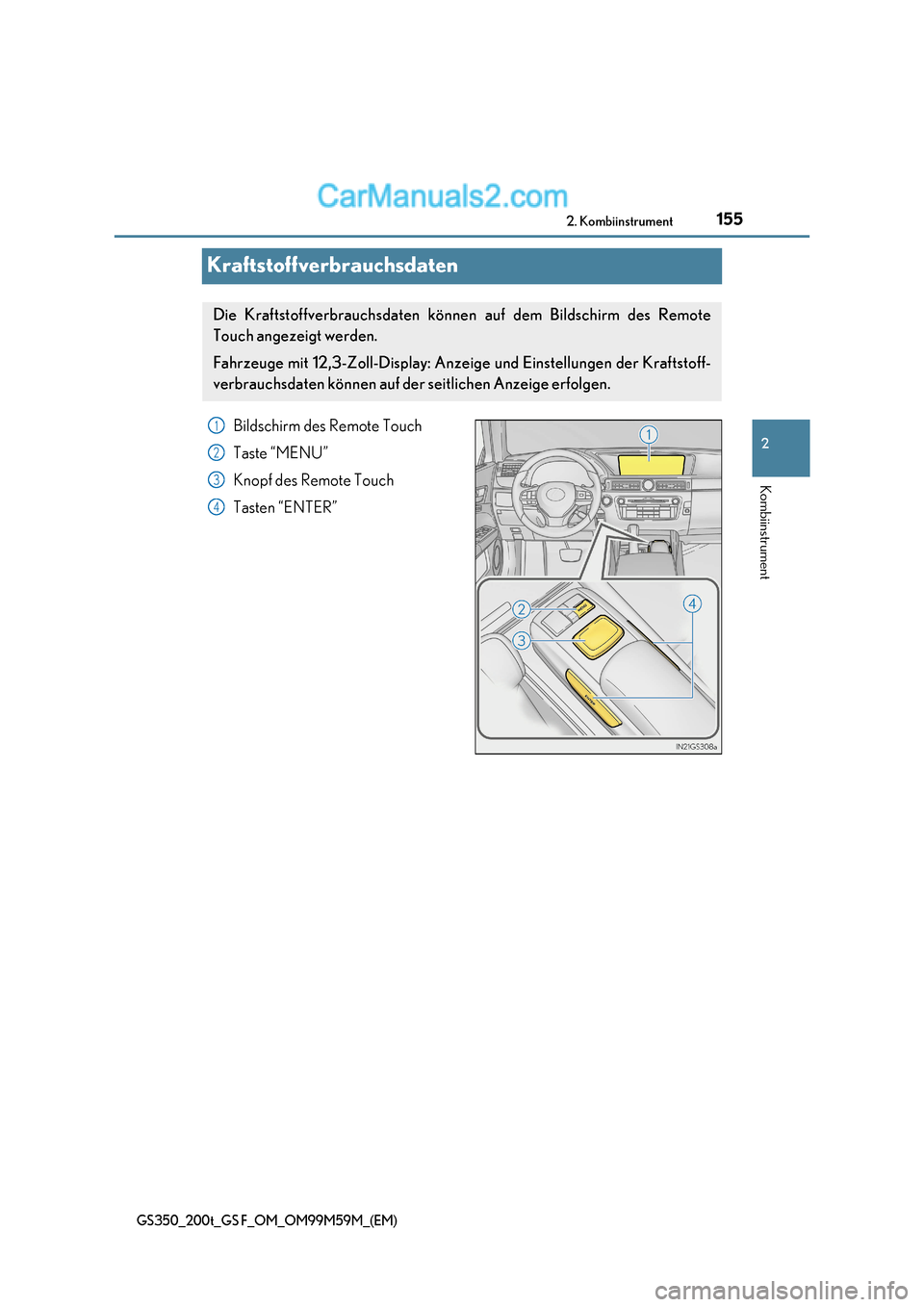

155
2
2. Kombiinstrument
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Kraftstoffverbrauchsdaten
Bildschirm des Remote Touch
Taste “MENU”
Knopf des Remote Touch
Tasten “ENTER”
Die Kraftstoffverbrauchsdaten können auf dem Bildschirm des Remote
Touch angezeigt werden.
Fahrzeuge mit 12,3-Zoll-Display: Anzeige und Einstellungen der Kraftstoff-
verbrauchsdaten können auf der seitlichen Anzeige erfolgen.
1
2
3
4

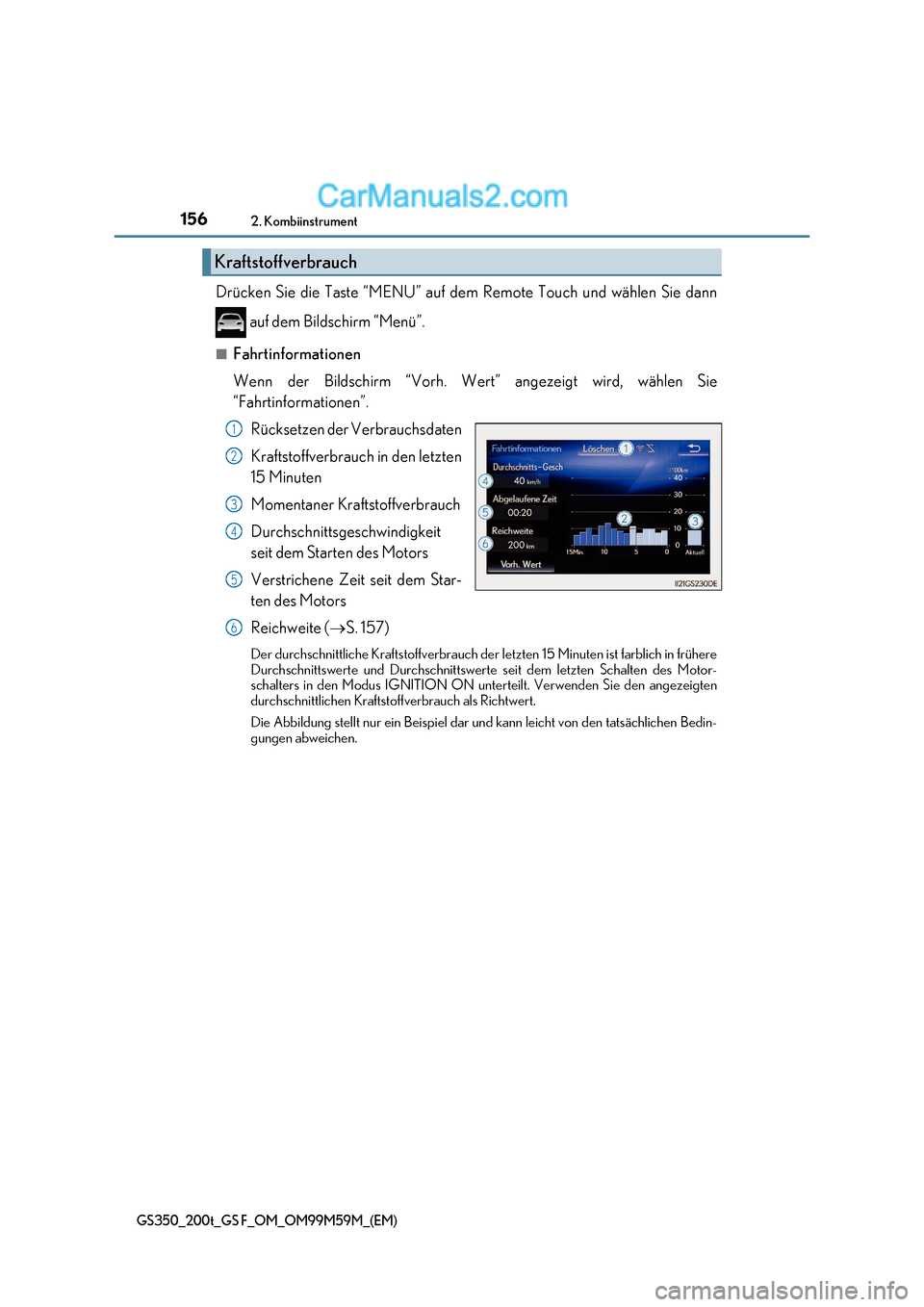

1562. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Drücken Sie die Taste “MENU” auf de m Remote Touch und wählen Sie dann
auf dem Bildschirm “Menü”.
■Fahrtinformationen
Wenn der Bildschirm “Vorh. Wert” angezeigt wird, wählen Sie
“Fahrtinformationen”. Rücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten
15 Minuten
Momentaner Kraftstoffverbrauch
Durchschnittsgeschwindigkeit
seit dem Starten des Motors
Verstrichene Zeit seit dem Star-
ten des Motors
Reichweite ( S. 157)
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist farblich in frühere
Durchschnittswerte und Durchschnittswerte seit dem letzten Schalten des Motor-
schalters in den Modus IGNITION ON unterteilt. Verwenden Sie den angezeigten
durchschnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen Bedin-
gungen abweichen.
Kraftstoffverbrauch
1
2
3
4
5
6

157
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
■Aufgezeichnete Daten
Wenn der Bildschirm “Fahrtinformationen” angezeigt wird, wählen Sie “Vorh.
Wert”.
Rücksetzen der aufgezeichneten
Daten
Bester aufgezeichneter Kraft-
stoffverbrauch
Durchschnittlicher Kraftstoffver-
brauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Aktualisieren der Daten des durchschnittlichen Kraftstoffverbrauchs
Die durchschnittlichen früheren Kraftstoffverbrauchswerte sind farblich in frühere
Durchschnittswerte und den durchschnittlic hen Verbrauch seit dem letzten Rückset-
zen unterteilt. Verwenden Sie den angezeigten durchschnittlichen Kraftstoffv erbrauch
als Richtwert.
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen Bedin-
gungen abweichen.
■Aktualisieren der aufgezeichneten Daten
Aktualisieren Sie den durchschnittlichen Krafts toffverbrauch durch Auswahl von “Aktualisie-
ren”, um den momentanen Kraftstoffverbrauch erneut zu messen.
■Rücksetzen der Daten
Sie können die Kraftstoffverbrauchsdaten durch Auswahl von “Löschen” löschen.
■Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge noch
gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchsch nittlichen Kraftstoffverbrauchs berechnet.
Daher kann die Strecke, die tatsächlich noch gefahren werden kann, von der angezeigten
Strecke abweichen.
1
2
3
4
5

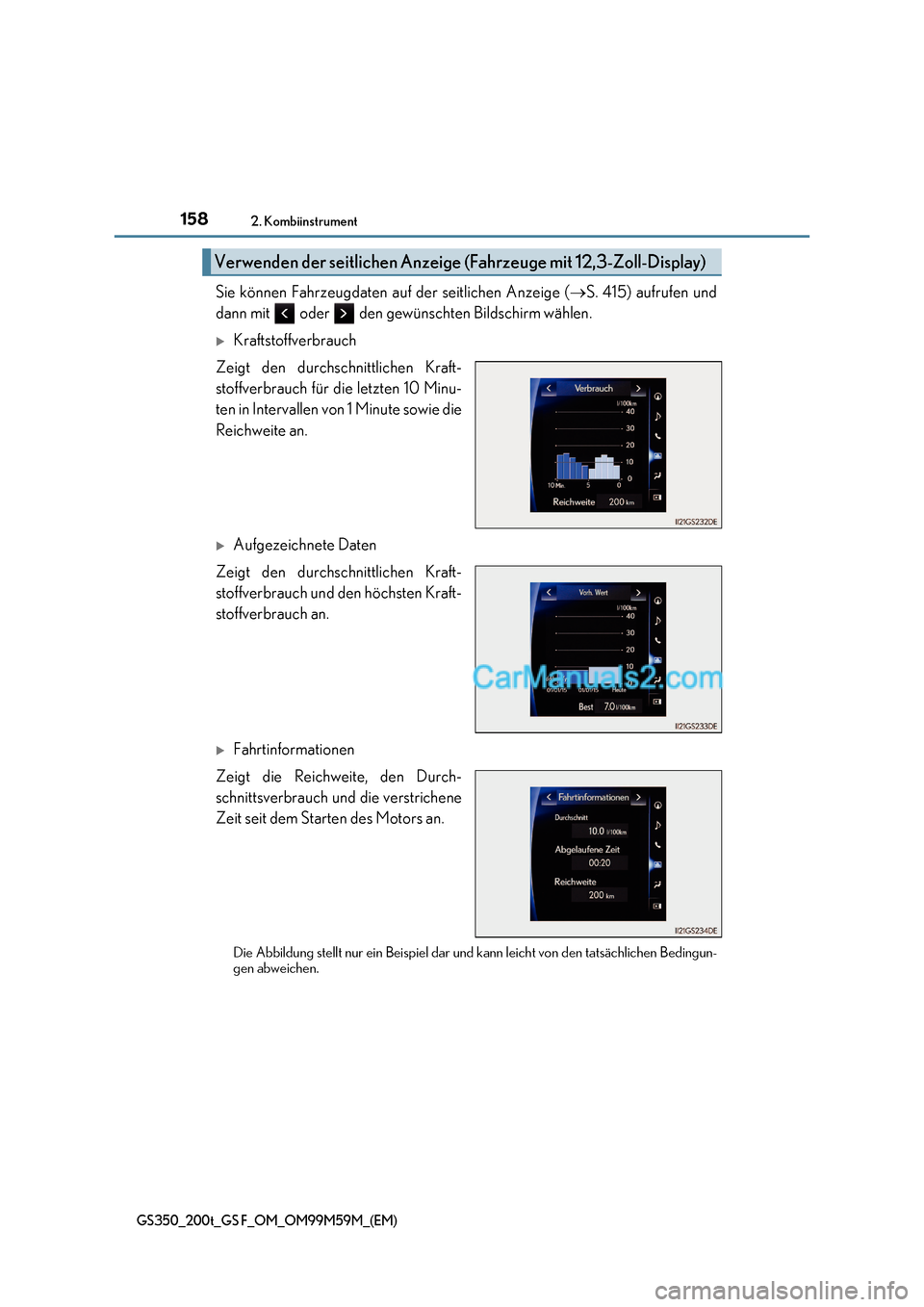

1582. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Sie können Fahrzeugdaten auf der seitlichen Anzeige ( S. 415) aufrufen und
dann mit oder den gewünschten Bildschirm wählen.
Kraftstoffverbrauch
Zeigt den durchschnittlichen Kraft-
stoffverbrauch für die letzten 10 Minu-
ten in Intervallen von 1 Minute sowie die
Reichweite an.
Aufgezeichnete Daten
Zeigt den durchschnittlichen Kraft-
stoffverbrauch und den höchsten Kraft-
stoffverbrauch an.
Fahrtinformationen
Zeigt die Reichweite, den Durch-
schnittsverbrauch und die verstrichene
Zeit seit dem Starten des Motors an.
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen Bedingun -
gen abweichen.
Verwenden der seitlichen Anzeige (Fahrzeuge mit 12,3-Zoll-Display)

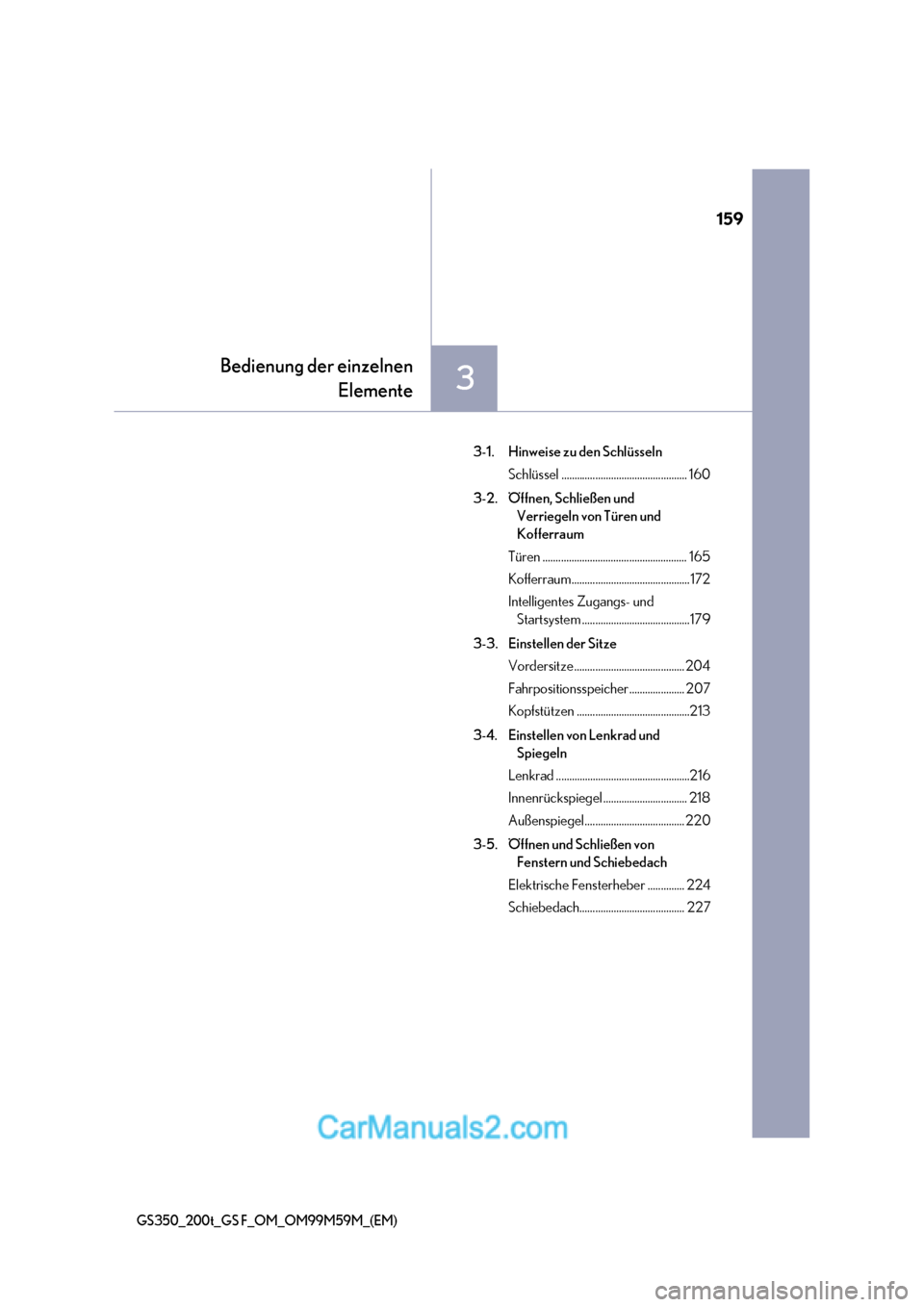

159
3
Bedienung der einzelnenElemente
GS350_200t_GS F_OM_OM99M59M_(EM)
3-1. Hinweise zu den SchlüsselnSchlüssel ................................................ 160
3-2. Öffnen, Schließen und Verriegeln von Türen und
Kofferraum
Türen ....................................................... 165
Kofferraum............................................. 172
Intelligentes Zugangs- und Startsystem .........................................179
3-3. Einstellen der Sitze Vordersitze .......................................... 204
Fahrpositionsspeicher ..................... 207
Kopfstützen ...........................................213
3-4. Einstellen von Lenkrad und Spiegeln
Lenkrad ...................................................216
Innenrückspiegel ................................ 218
Außenspiegel...................................... 220
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Elektrische Fensterheber .............. 224
Schiebedach........................................ 227

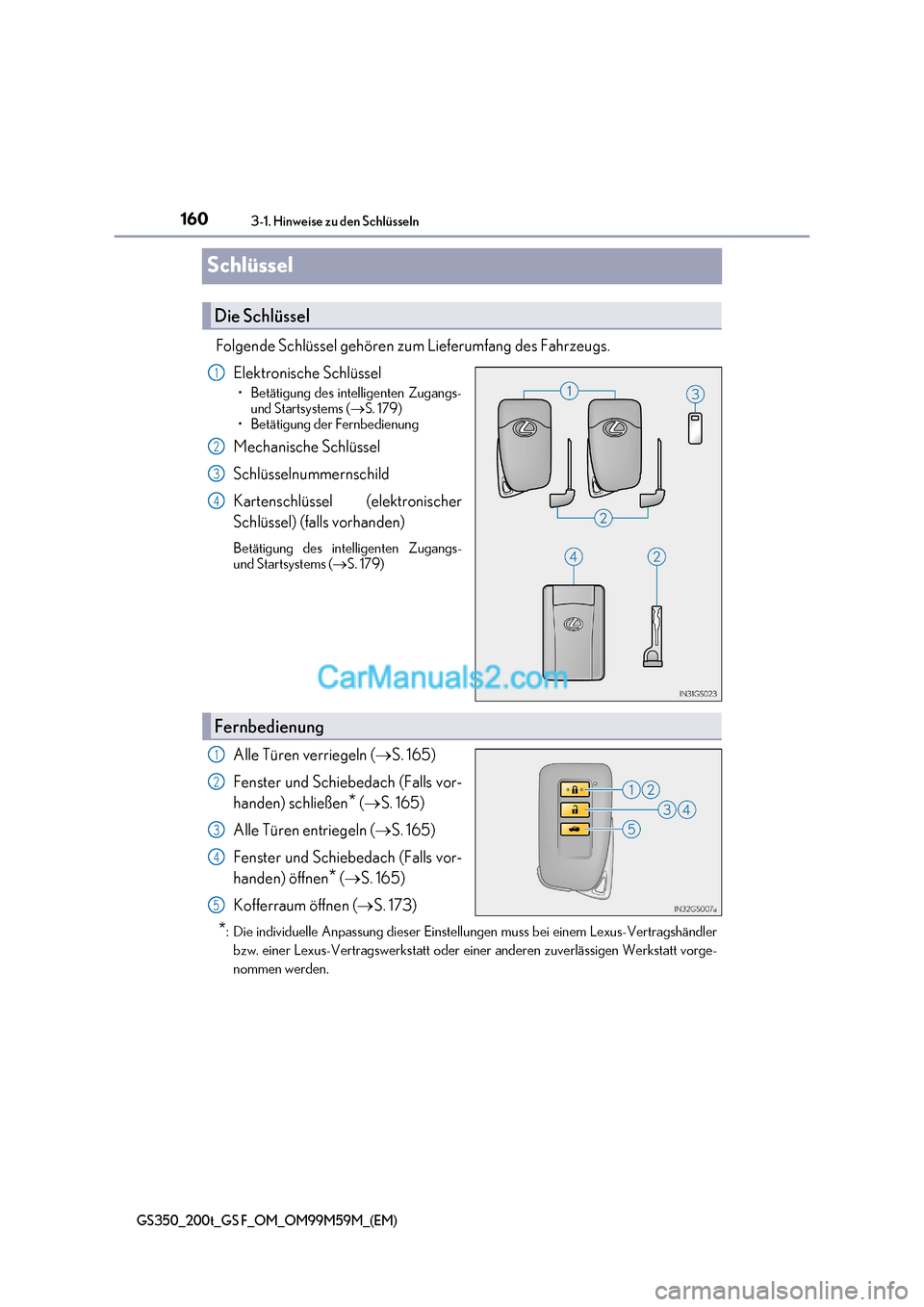

1603-1. Hinweise zu den Schlüsseln
GS350_200t_GS F_OM_OM99M59M_(EM)
Schlüssel
Folgende Schlüssel gehören zum Lieferumfang des Fahrzeugs.Elektronische Schlüssel
