Lexus GS F 2017 Betriebsanleitung (in German)

111
2
2. Kombiinstrument
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

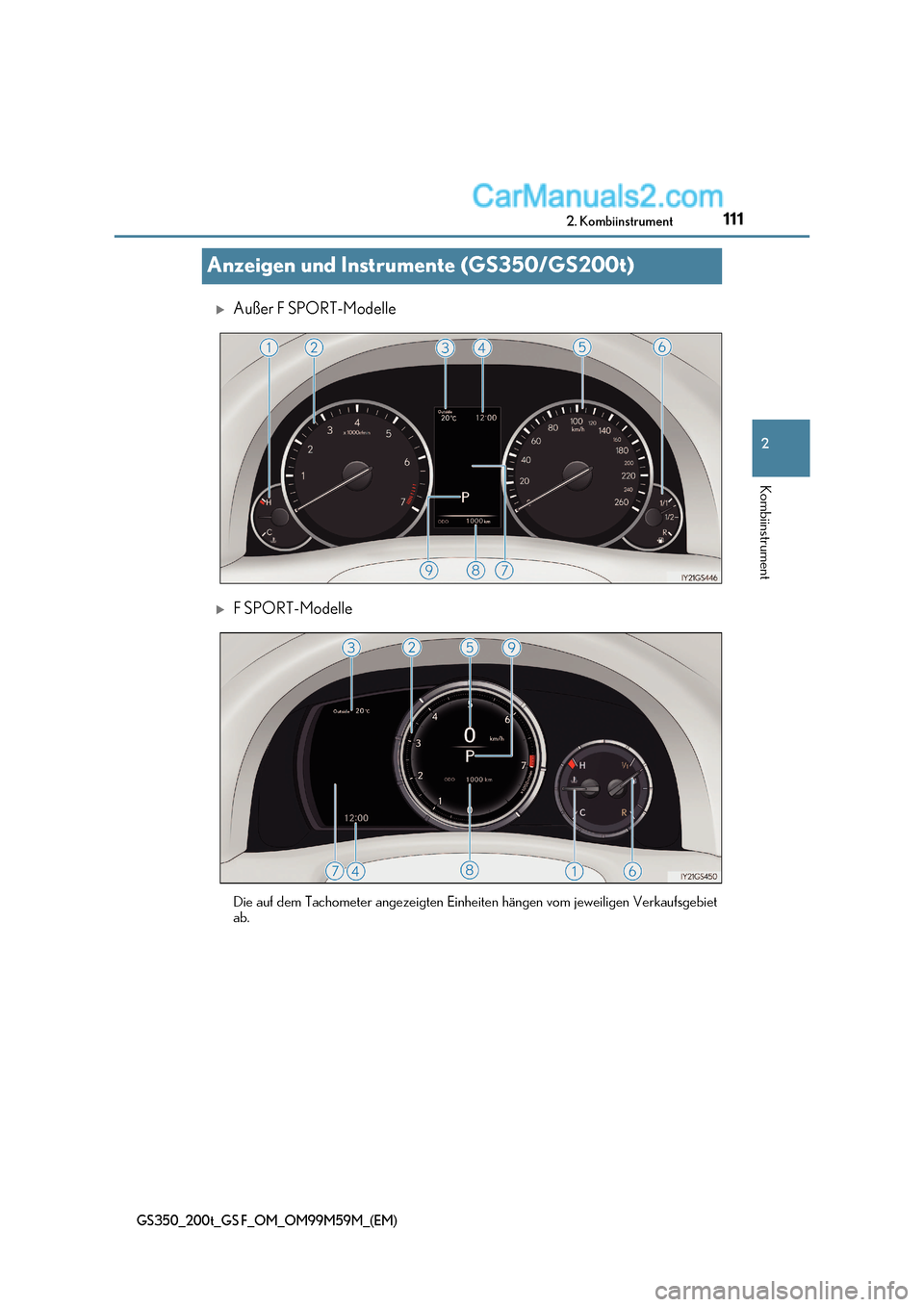

Anzeigen und Instrumente (GS350/GS200t)
Außer F SPORT-Modelle
F SPORT-Modelle
Die auf dem Tachometer angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.

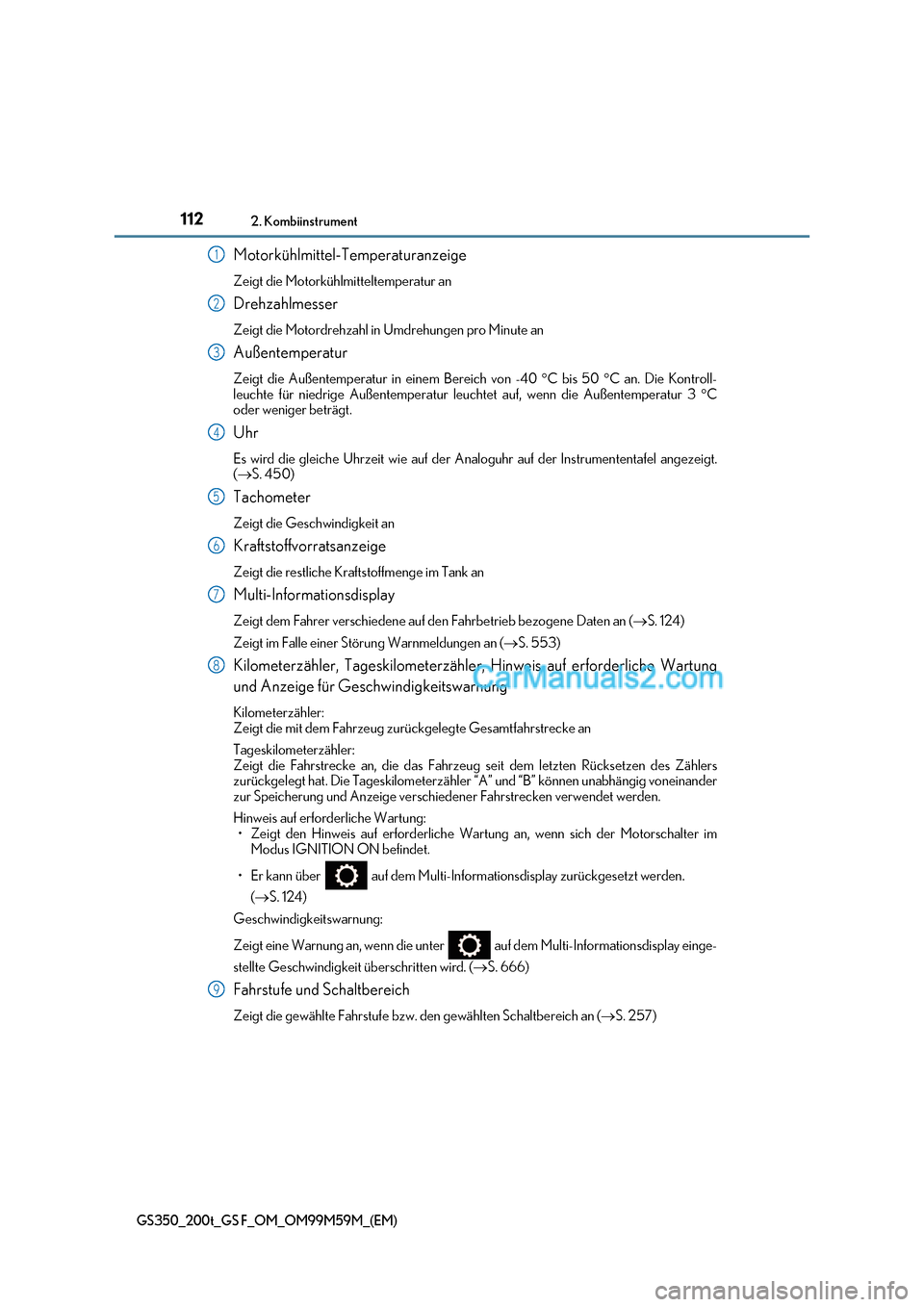

1122. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Außentemperatur
Zeigt die Außentemperatur in einem Bereich von -40 C bis 50 C an. Die Kontroll-
leuchte für niedrige Außentemperatur leuc htet auf, wenn die Außentemperatur 3 C
oder weniger beträgt.
Uhr
Es wird die gleiche Uhrzeit wie auf der Analoguhr auf der Instrumententafel angezeigt. (  S. 450)
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf de n Fahrbetrieb bezogene Daten an (S. 124)
Zeigt im Falle einer Störung Warnmeldungen an ( S. 553)
Kilometerzähler, Tageskilometerzähler, Hinweis auf erforderliche Wartung
und Anzeige für Geschwindigkeitswarnung
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zählers
zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander
zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Hinweis auf erforderliche Wartung:

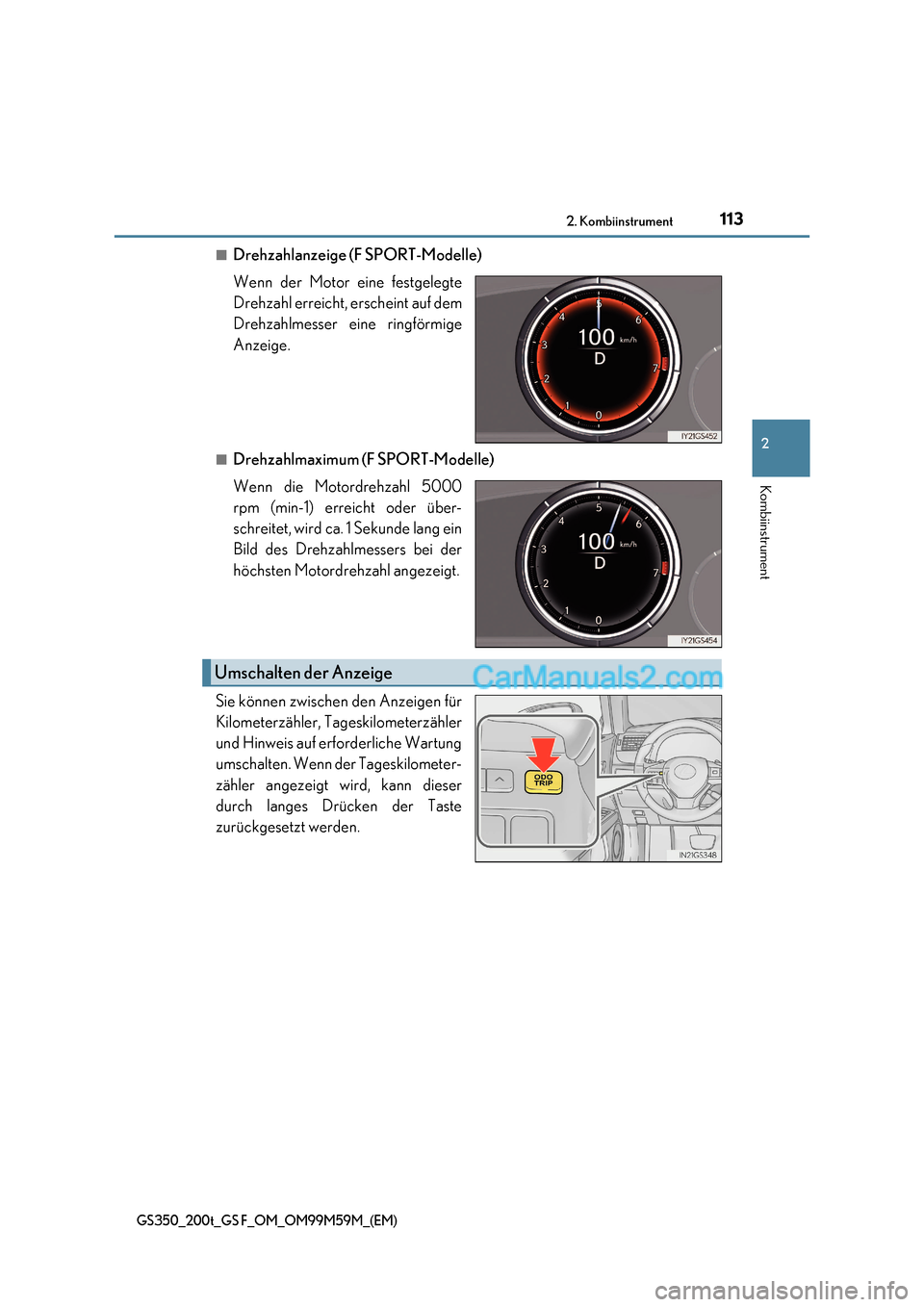

113
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
■Drehzahlanzeige (F SPORT-Modelle)
Wenn der Motor eine festgelegte
Drehzahl erreicht, erscheint auf dem
Drehzahlmesser eine ringförmige
Anzeige.
■Drehzahlmaximum (F SPORT-Modelle)
Wenn die Motordrehzahl 5000
rpm (min-1) erreicht oder über-
schreitet, wird ca. 1 Sekunde lang ein
Bild des Drehzahlmessers bei der
höchsten Motordrehzahl angezeigt.
Sie können zwischen den Anzeigen für
Kilometerzähler, Tageskilometerzähler
und Hinweis auf erforderliche Wartung
umschalten. Wenn der Tageskilometer-
zähler angezeigt wird, kann dieser
durch langes Drücken der Taste
zurückgesetzt werden.
Umschalten der Anzeige

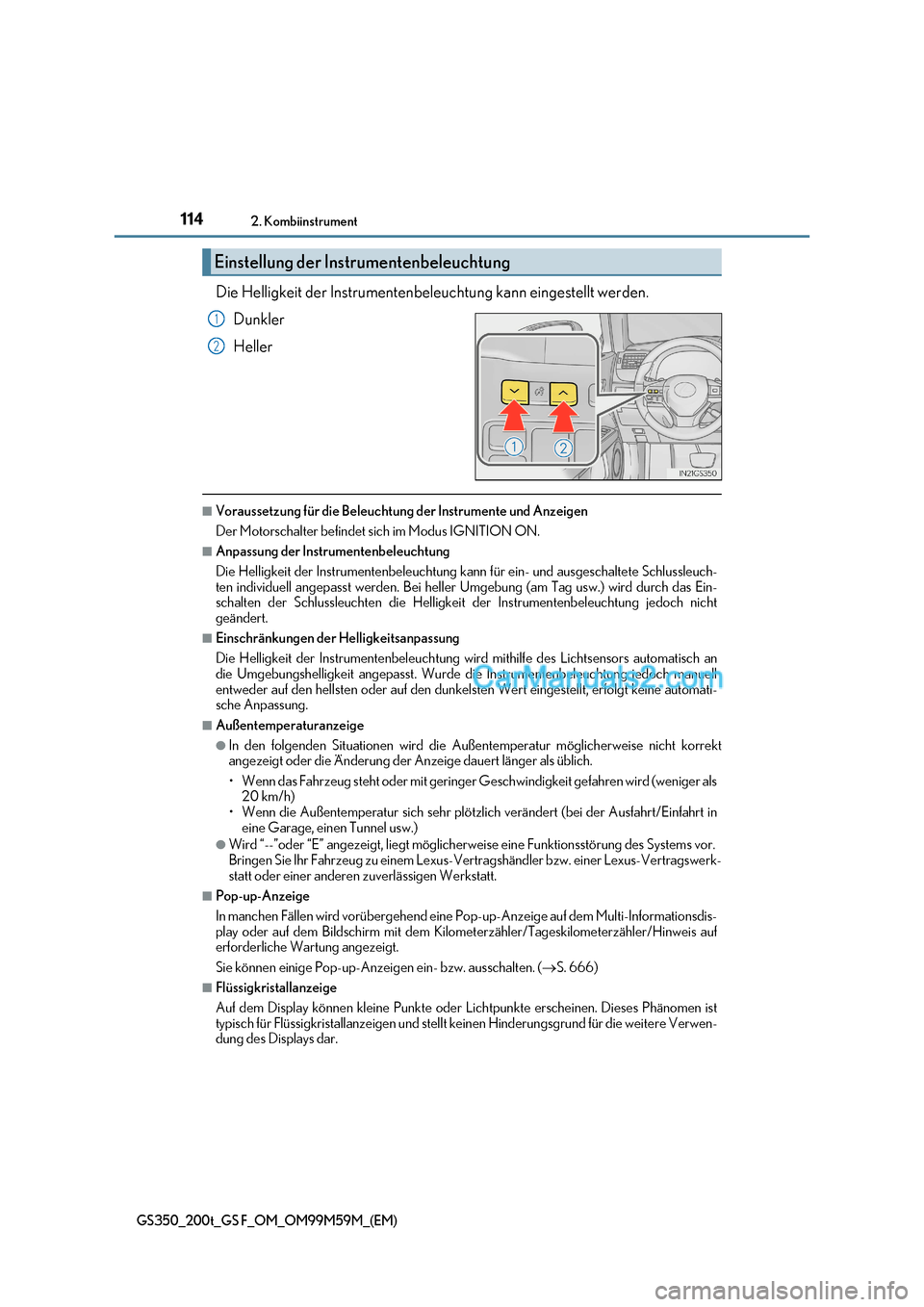

1142. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Die Helligkeit der Instrumentenbeleuchtung kann eingestellt werden.
Dunkler
Heller
■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Motorschalter befindet sich im Modus IGNITION ON.
■Anpassung der Instrumentenbeleuchtung
Die Helligkeit der Instrumentenbeleuchtung kann für ein- und ausgeschaltete Schlussleuch-
ten individuell angepasst werden. Bei heller Umgebung (am Tag usw.) wird durch das Ein-
schalten der Schlussleuchten die Helligkeit der Instrumentenbeleuchtung jedoch nicht
geändert.
■Einschränkungen der Helligkeitsanpassung
Die Helligkeit der Instrumentenbeleuchtung wird mithilfe des Lichtsensors automatisch an
die Umgebungshelligkeit angepasst. Wurde die Instrumentenbeleuchtung jedoch manuell
entweder auf den hellsten oder auf den dunkelsten Wert eingestellt, erfolgt keine automati-
sche Anpassung.
■Außentemperaturanzeige
●In den folgenden Situationen wird die Auße ntemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.

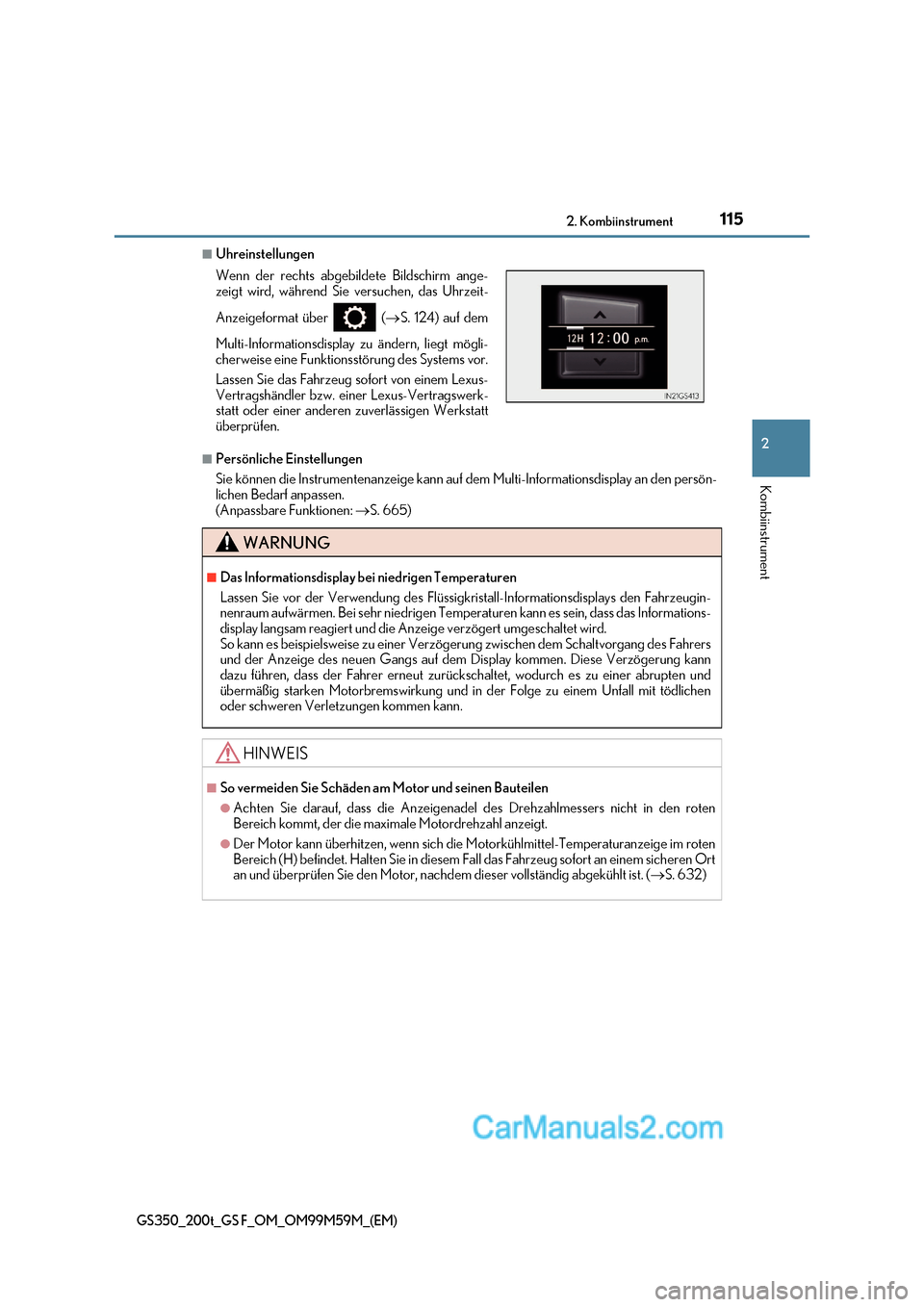

115
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
■Uhreinstellungen
■Persönliche Einstellungen
Sie können die Instrumentenanzeige kann auf dem Multi-Informationsdisplay an den persön-
lichen Bedarf anpassen.
(Anpassbare Funktionen: S. 665)
Wenn der rechts abgebildete Bildschirm ange-
zeigt wird, während Sie versuchen, das Uhrzeit-
Anzeigeformat über (
S. 124) auf dem
Multi-Informationsdisplay zu ändern, liegt mögli-
cherweise eine Funktionsstörung des Systems vor.
Lassen Sie das Fahrzeug sofort von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt
überprüfen.
WARNUNG
■Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahrzeugin-
nenraum aufwärmen. Bei sehr niedrigen Temperat uren kann es sein, dass das Informations-
display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzögerung zwischen dem Schaltvorgang des Fahrers
und der Anzeige des neuen Gangs auf dem Display kommen. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu einer abrupten und
übermäßig starken Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen
oder schweren Verletzungen kommen kann.
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
●Achten Sie darauf, dass die Anzeigenadel des Drehzahlmessers nicht in den roten
Bereich kommt, der die maximale Motordrehzahl anzeigt.
●Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im roten
Bereich (H) befindet. Halten Sie in diesem Fall das Fahrzeug sofort an einem sicheren Ort
an und überprüfen Sie den Motor, nachdem dieser vollständig abgekühlt ist. ( S. 632)

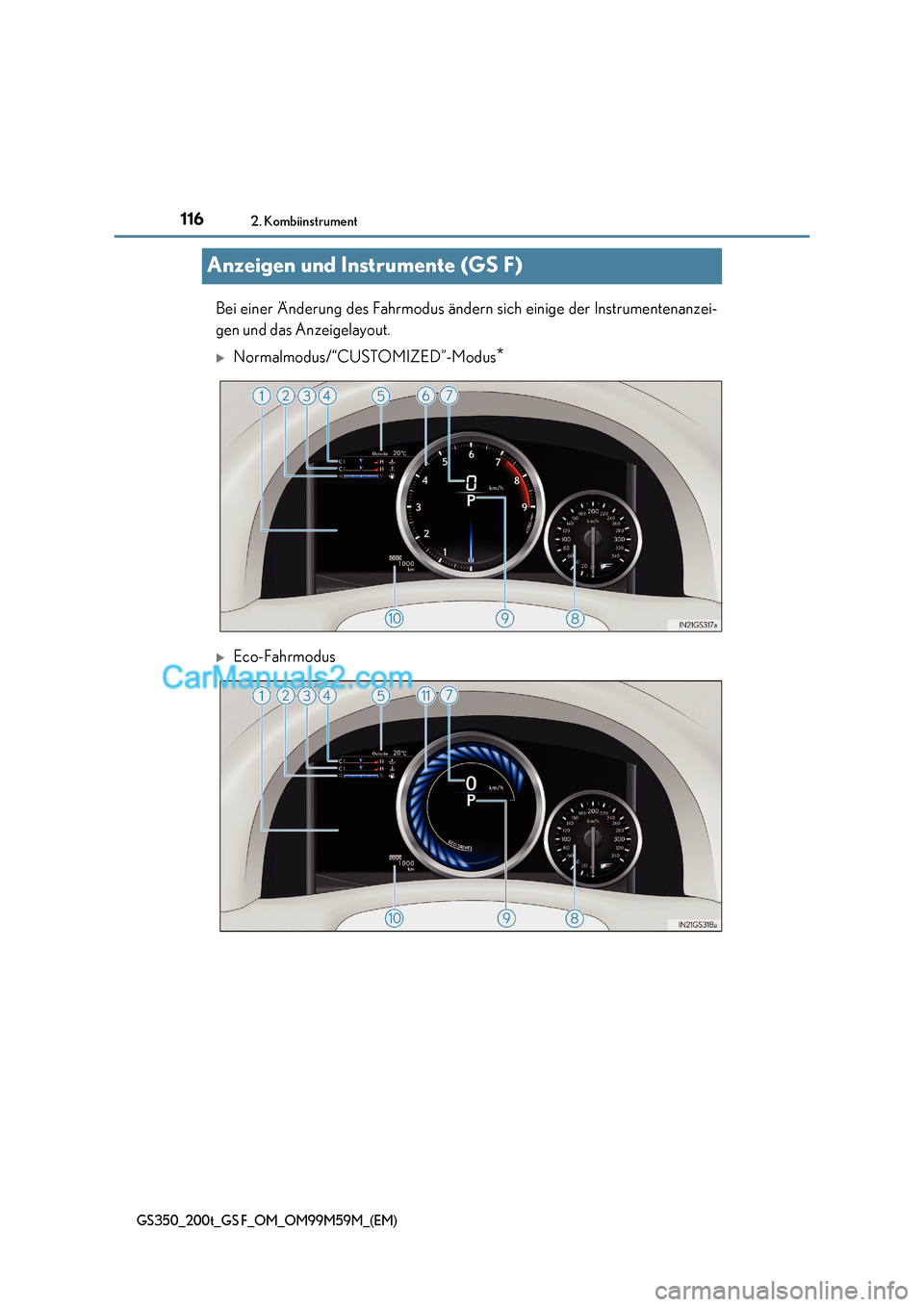

1162. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Anzeigen und Instrumente (GS F)
Bei einer Änderung des Fahrmodus ändern sich einige der Instrumentenanzei-
gen und das Anzeigelayout.
Normalmodus/“CUSTOMIZED”-Modus *
Eco-Fahrmodus

117
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

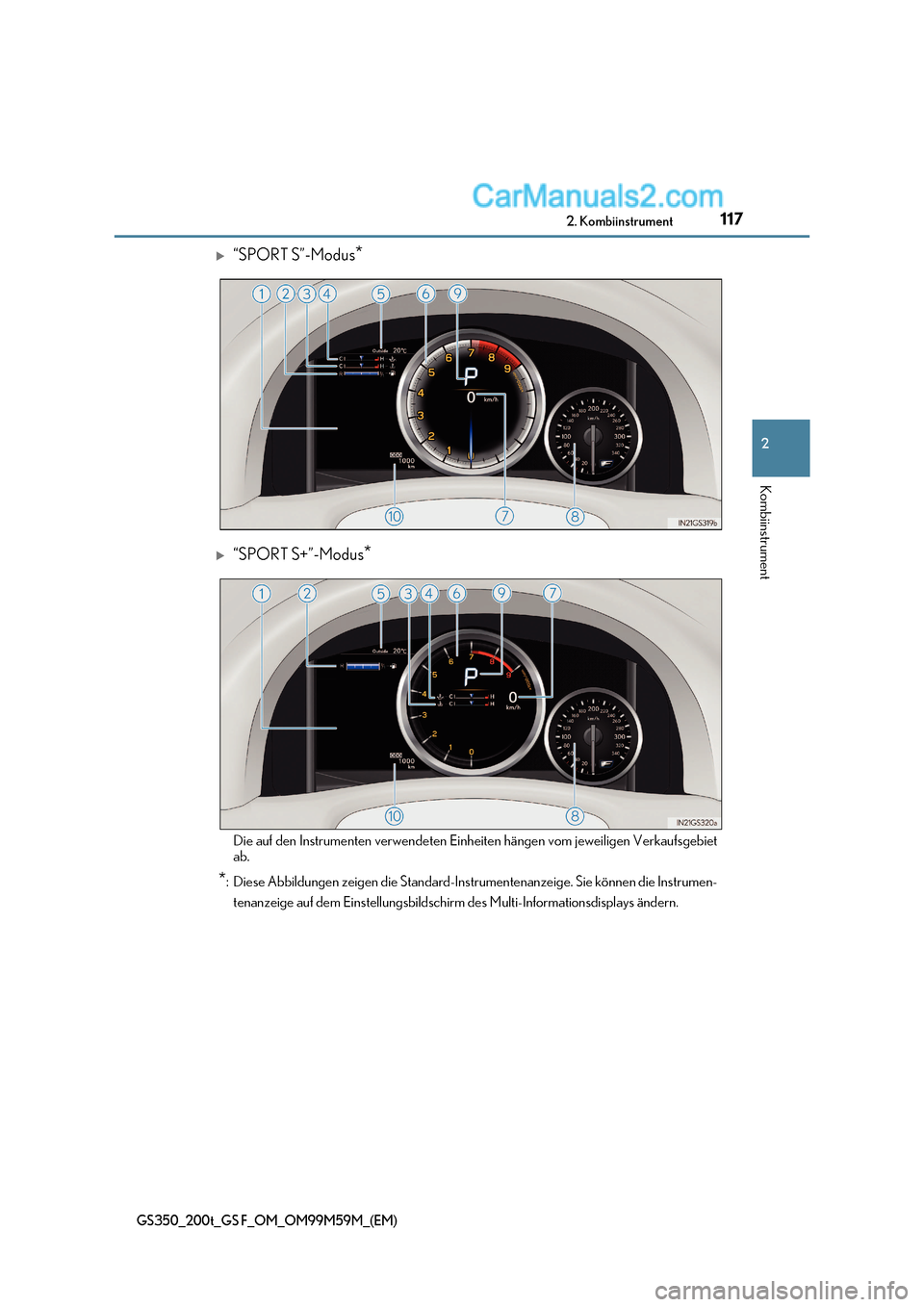

“SPORT S”-Modus *
“SPORT S+”-Modus *
Die auf den Instrumenten verwendeten Einh eiten hängen vom jeweiligen Verkaufsgebiet
ab.
* : Diese Abbildungen zeigen die Standard-Instrumentenanzeige. Sie können die Inst rumen-
tenanzeige auf dem Einstellungsbildschirm des Multi-Informationsdisplays ändern.

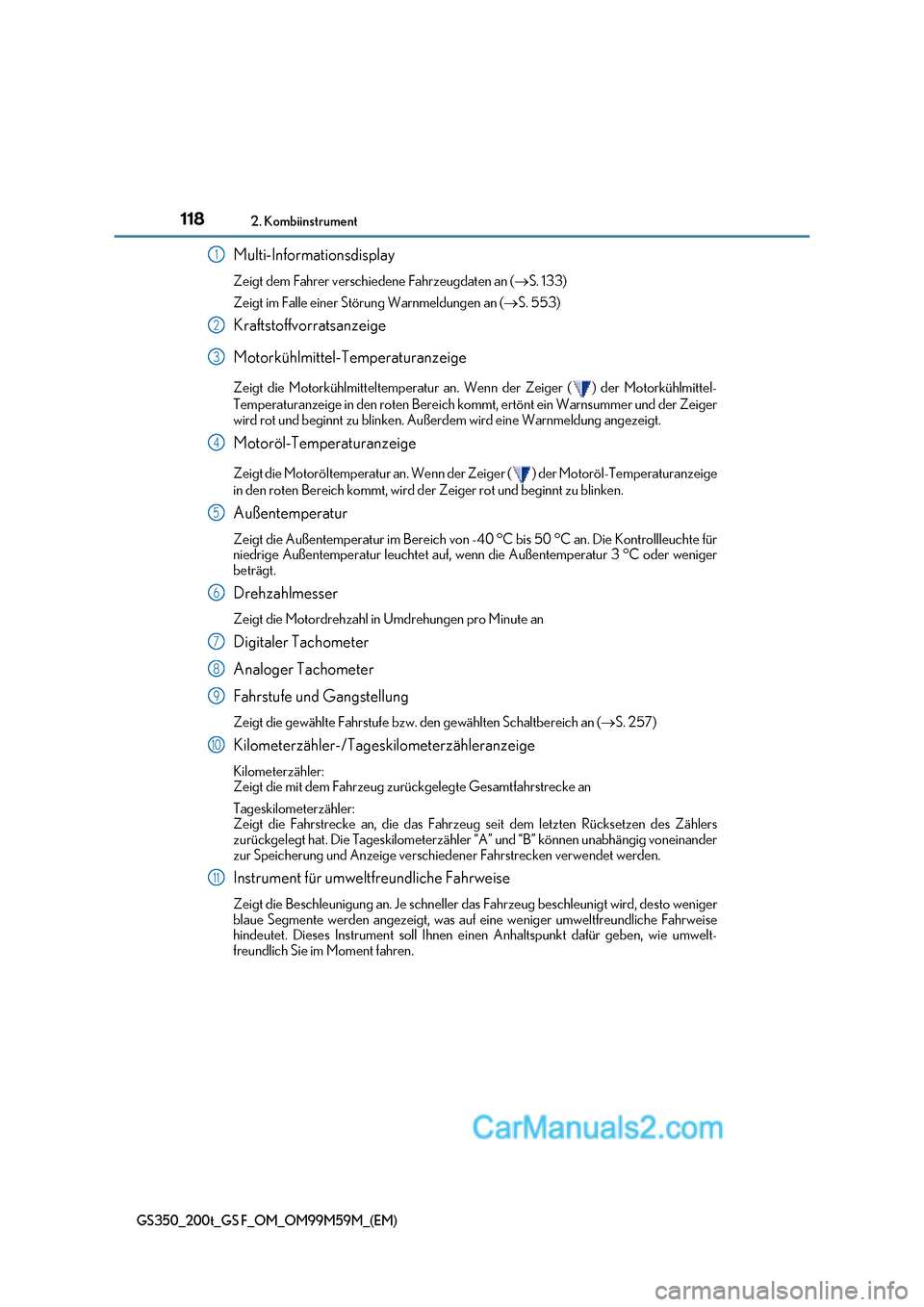

1182. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene Fahrzeugdaten an ( S. 133)
Zeigt im Falle einer Störung Warnmeldungen an ( S. 553)
Kraftstoffvorratsanzeige
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an. Wenn der Zeiger ( ) der Motorkühlmittel-
Temperaturanzeige in den roten Bereich kommt, ertönt ein Warnsummer und der Zeiger
wird rot und beginnt zu blinken. Außerdem wird eine Warnmeldung angezeigt.
Motoröl-Temperaturanzeige
Zeigt die Motoröltemperatur an. Wenn der Zeiger ( ) der Motoröl-Temperaturanzeige
in den roten Bereich kommt, wird der Zeiger rot und beginnt zu blinken.
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40 °C bis 50 °C an. Die Kontrollleuchte für
niedrige Außentemperatur leuchtet auf, we nn die Außentemperatur 3 °C oder weniger
beträgt.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Digitaler Tachometer
Analoger Tachometer
Fahrstufe und Gangstellung
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an ( S. 257)
Kilometerzähler-/Tageskilometerzähleranzeige
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zählers
zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander
zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Instrument für umweltfreundliche Fahrweise
Zeigt die Beschleunigung an. Je schneller das Fahrzeug beschleunigt wird, dest o weniger
blaue Segmente werden angezeigt, was auf eine weniger umweltfreundliche Fahrweise
hindeutet. Dieses Instrument soll Ihnen einen Anhaltspunkt dafür geben, wie umwelt-
freundlich Sie im Moment fahren.1
2
3
4
5
6
7
8
9
10
11

119
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

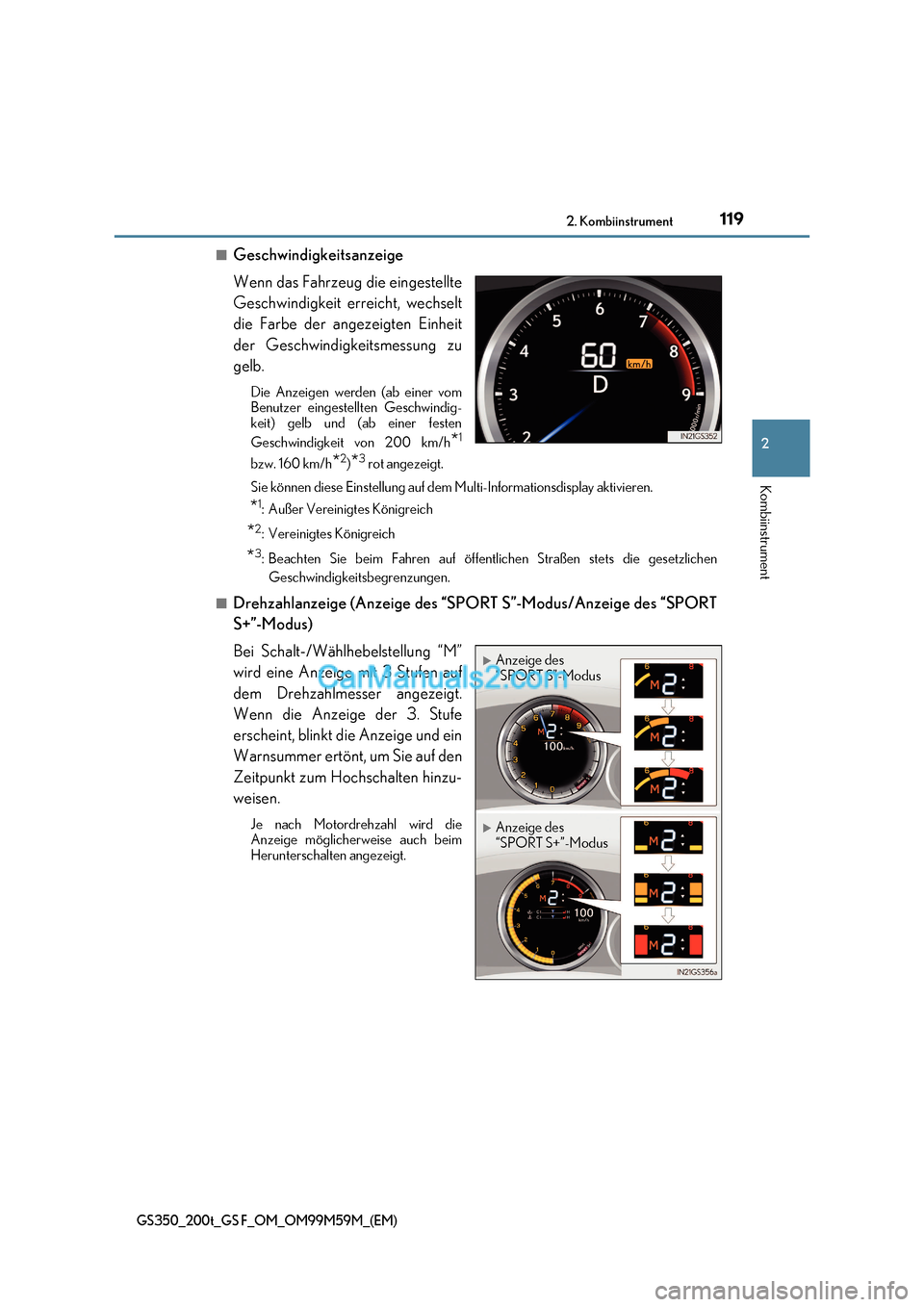

■Geschwindigkeitsanzeige
Wenn das Fahrzeug die eingestellte
Geschwindigkeit erreicht, wechselt
die Farbe der angezeigten Einheit
der Geschwindigkeitsmessung zu
gelb.
Die Anzeigen werden (ab einer vom
Benutzer eingestellten Geschwindig-
keit) gelb und (ab einer festen
Geschwindigkeit von 200 km/h *1
bzw. 160 km/h *2
)* 3
rot angezeigt.
Sie können diese Einstellung auf dem Multi-Informationsdisplay aktivieren.
* 1
: Außer Vereinigtes Königreich
* 2
: Vereinigtes Königreich
* 3
: Beachten Sie beim Fahren auf öffentlichen Straßen stets die gesetzlichen
Geschwindigkeitsbegrenzungen.
■Drehzahlanzeige (Anzeige des “SPO RT S”-Modus/Anzeige des “SPORT
S+”-Modus)
Bei Schalt-/Wählhebelstellung “M”
wird eine Anzeige mit 3 Stufen auf
dem Drehzahlmesser angezeigt.
Wenn die Anzeige der 3. Stufe
erscheint, blinkt die Anzeige und ein
Warnsummer ertönt, um Sie auf den
Zeitpunkt zum Hochschalten hinzu-
weisen.
Je nach Motordrehzahl wird die
Anzeige möglicherweise auch beim
Herunterschalten angezeigt.
Anzeige des
“SPORT S”-Modus
Anzeige des
“SPORT S+”-Modus

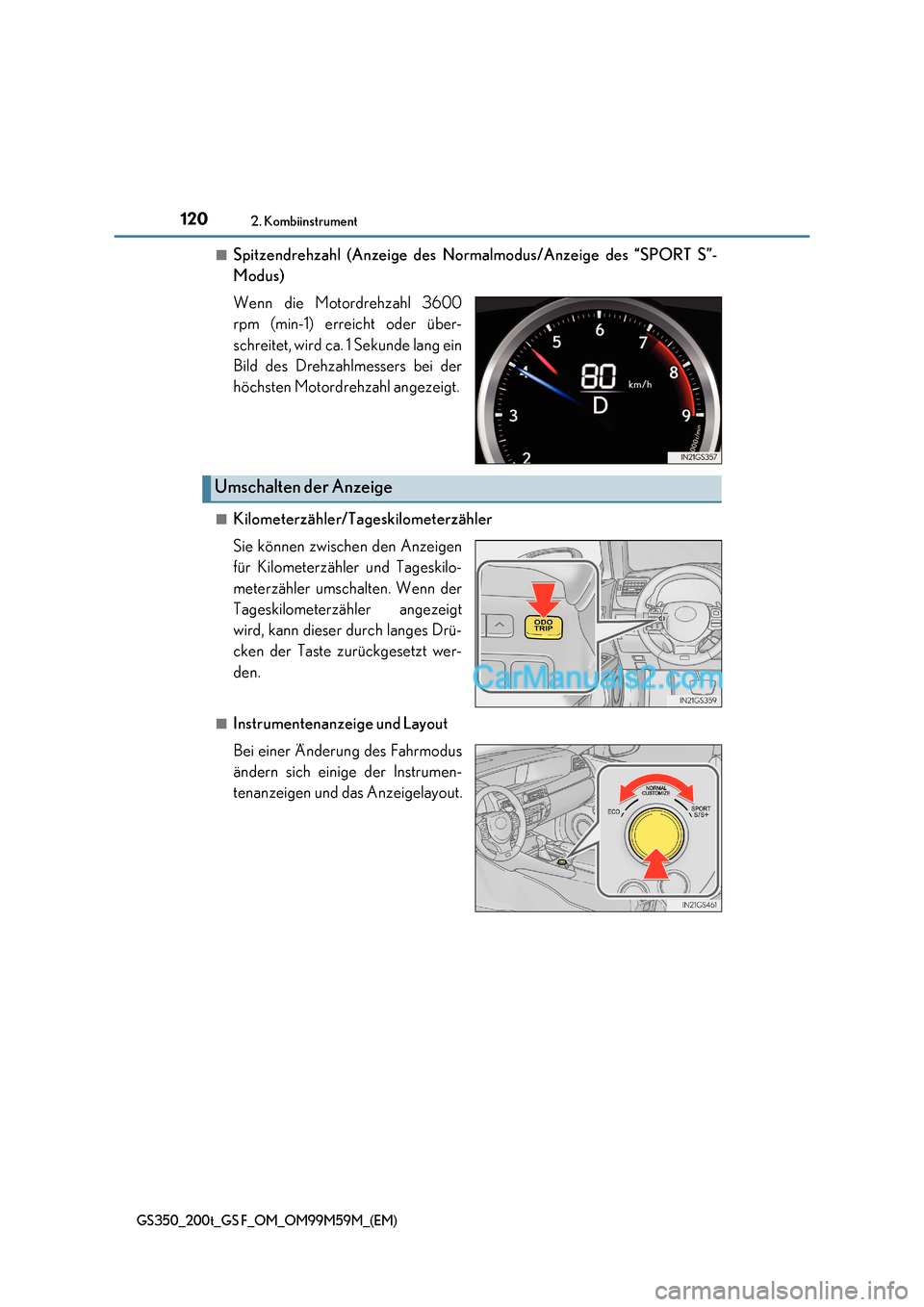

1202. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
■Spitzendrehzahl (Anzeige des Normalmodus/Anzeige des “SPORT S”-
Modus)
Wenn die Motordrehzahl 3600
rpm (min-1) erreicht oder über-
schreitet, wird ca. 1 Sekunde lang ein
Bild des Drehzahlmessers bei der
höchsten Motordrehzahl angezeigt.
■Kilometerzähler/Tageskilometerzähler
Sie können zwischen den Anzeigen
für Kilometerzähler und Tageskilo-
meterzähler umschalten. Wenn der
Tageskilometerzähler angezeigt
wird, kann dieser durch langes Drü-
cken der Taste zurückgesetzt wer- den.
■Instrumentenanzeige und Layout
Bei einer Änderung des Fahrmodus
ändern sich einige der Instrumen-
tenanzeigen und das Anzeigelayout.
Umschalten der Anzeige
