Lexus GS F 2017 Betriebsanleitung (in German)

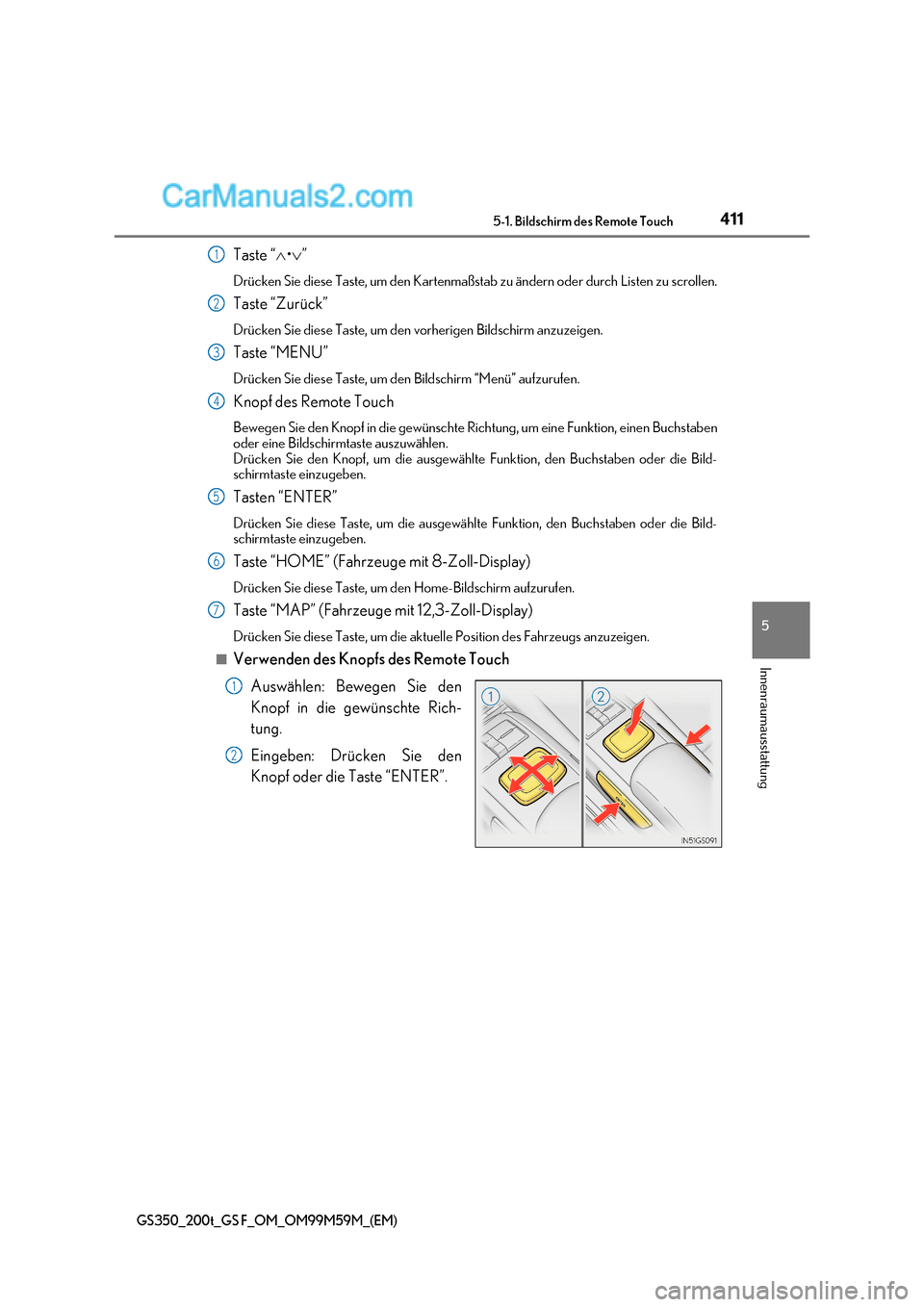

411
5-1. Bildschirm des Remote Touch
5
Innenraumausstattung
GS350_200t_GS F_OM_OM99M59M_(EM)
Taste “ 

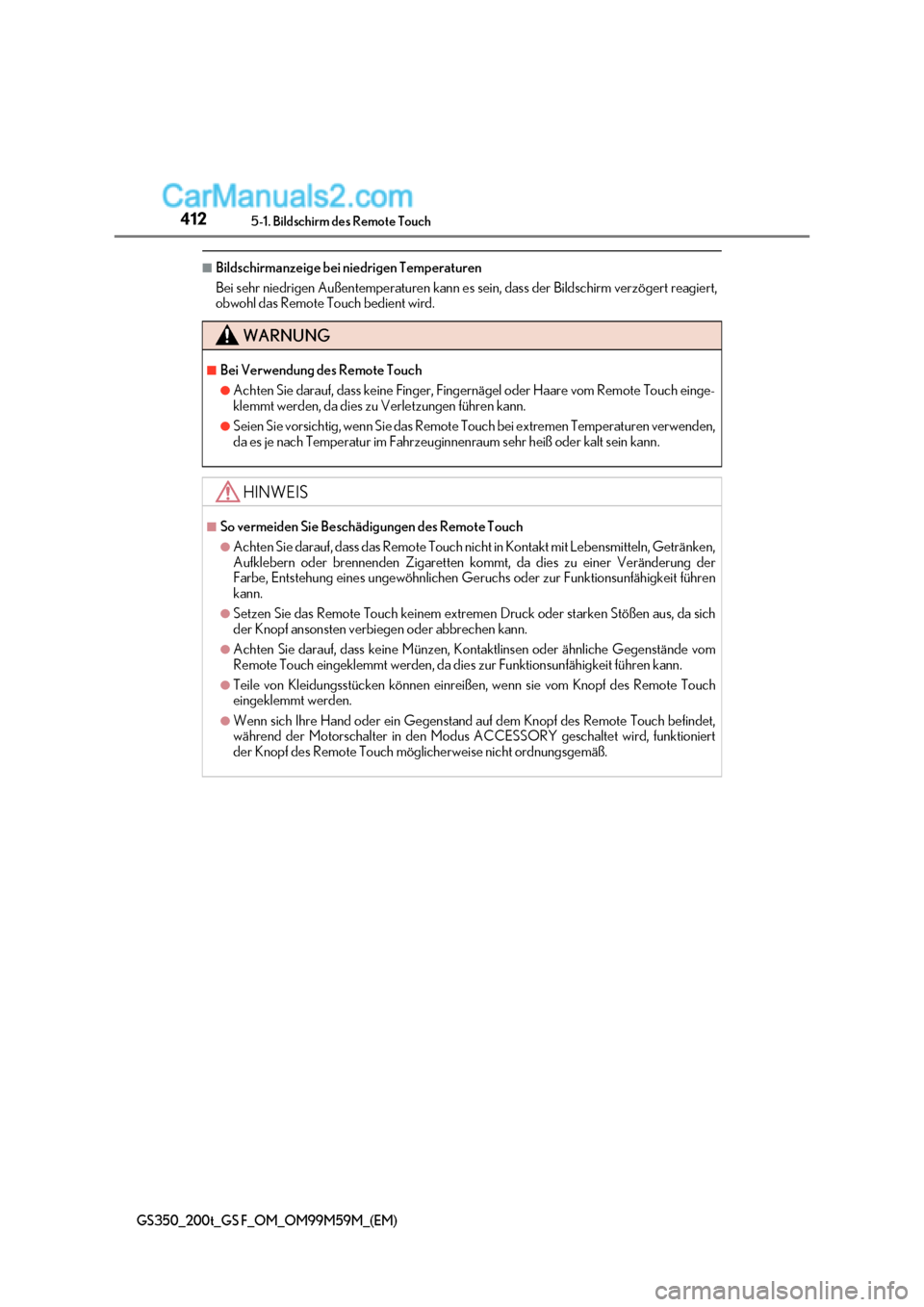

4125-1. Bildschirm des Remote Touch
GS350_200t_GS F_OM_OM99M59M_(EM)
■Bildschirmanzeige bei niedrigen Temperaturen
Bei sehr niedrigen Außentemperaturen kann es sein, dass der Bildschirm verzögert reagiert,
obwohl das Remote Touch bedient wird.
WARNUNG
■Bei Verwendung des Remote Touch
●Achten Sie darauf, dass keine Finger, Fingernägel oder Haare vom Remote Touch einge-
klemmt werden, da dies zu Verletzungen führen kann.
●Seien Sie vorsichtig, wenn Sie das Remote Touch bei extremen Temperaturen verwenden,
da es je nach Temperatur im Fahrzeuginnenraum sehr heiß oder kalt sein kann.
HINWEIS
■So vermeiden Sie Beschädigungen des Remote Touch
●Achten Sie darauf, dass das Remote Touch nicht in Kontakt mit Lebensmitteln, Getränken,
Aufklebern oder brennenden Zigaretten kommt, da dies zu einer Veränderung der
Farbe, Entstehung eines ungewöhnlichen Ge ruchs oder zur Funktionsunfähigkeit führen
kann.
●Setzen Sie das Remote Touch keinem extremen Druck oder starken Stößen aus, da sich
der Knopf ansonsten verbiegen oder abbrechen kann.
●Achten Sie darauf, dass keine Münzen, Kontaktlinsen oder ähnliche Gegenstände vom
Remote Touch eingeklemmt werden, da dies zur Funktionsunfähigkeit führen kann.
●Teile von Kleidungsstücken können einreiße n, wenn sie vom Knopf des Remote Touch
eingeklemmt werden.
●Wenn sich Ihre Hand oder ein Gegenstand auf dem Knopf des Remote Touch befindet,
während der Motorschalter in den Modus ACCESSORY geschaltet wird, funktioniert
der Knopf des Remote Touch möglicherweise nicht ordnungsgemäß.

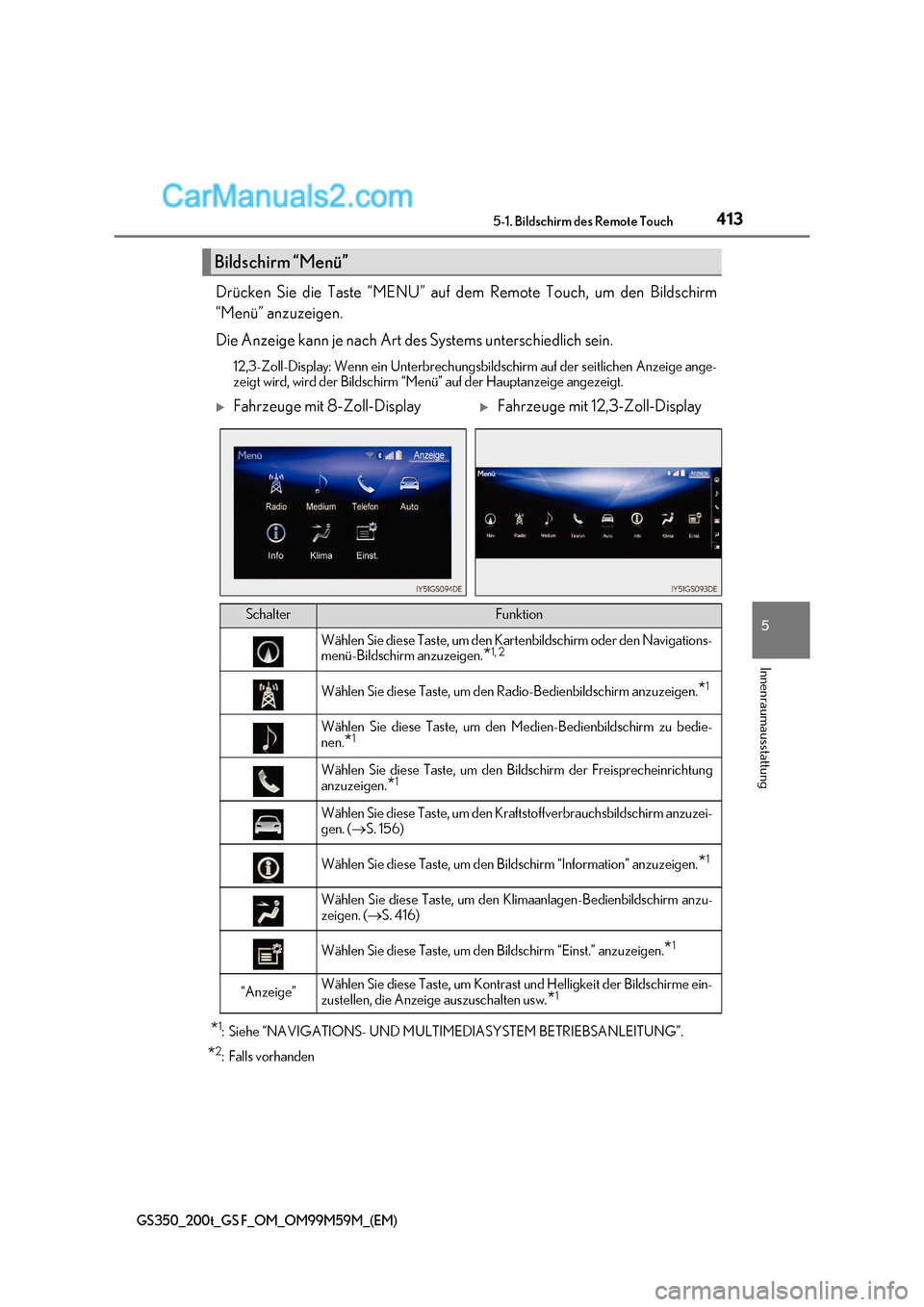

413
5-1. Bildschirm des Remote Touch
5
Innenraumausstattung
GS350_200t_GS F_OM_OM99M59M_(EM)
Drücken Sie die Taste “MENU” auf dem Remote Touch, um den Bildschirm
“Menü” anzuzeigen.
Die Anzeige kann je nach Art des Systems unterschiedlich sein.
12,3-Zoll-Display: Wenn ein Unterbrechungsbildschirm auf der seitlichen Anzeige ange-
zeigt wird, wird der Bildschirm “Menü” auf der Hauptanzeige angeze igt.
* 1
: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”.
* 2
: Falls vorhanden
Bildschirm “Menü”
Fahrzeuge mit 8-Zoll-DisplayFahrzeuge mit 12,3-Zoll-Display
SchalterFunktion
Wählen Sie diese Taste, um den Kart enbildschirm oder den Navigations-
menü-Bildschirm anzuzeigen. *1, 2
Wählen Sie diese Taste, um den Ra
dio-Bedienbildschirm anzuzeigen.*1
Wählen Sie diese Taste, um den
Medien-Bedienbildschirm zu bedie-
nen. *1
Wählen Sie diese Taste, um den B
ildschirm der Freisprecheinrichtung
anzuzeigen. *1
Wählen Sie diese Taste, um den Kraf
tstoffverbrauchsbildschirm anzuzei-
gen. ( S. 156)
Wählen Sie diese Taste, um den B ildschirm “Information” anzuzeigen. *1
Wählen Sie diese Taste, um den K
limaanlagen-Bedienbildschirm anzu-
zeigen. ( S. 416)
Wählen Sie diese Taste, um den Bildschirm “Einst.” anzuzeigen.*1
“Anzeige”Wählen Sie diese Taste, um Kontrast
und Helligkeit der Bildschirme ein-
zustellen, die Anzeige auszuschalten usw. *1

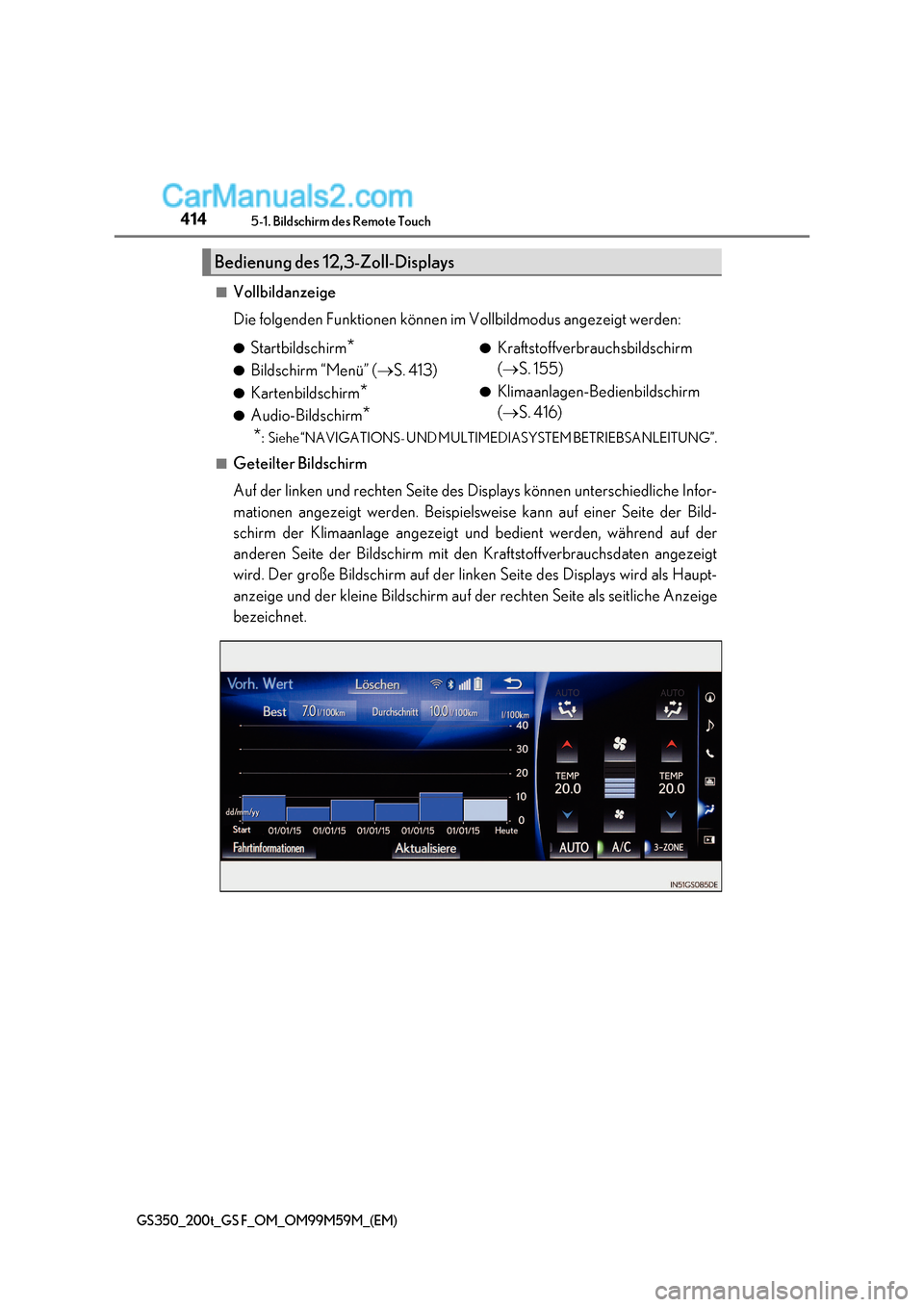

4145-1. Bildschirm des Remote Touch
GS350_200t_GS F_OM_OM99M59M_(EM)
■Vollbildanzeige
Die folgenden Funktionen können im Vollbildmodus angezeigt werden:
*: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”.
■Geteilter Bildschirm
Auf der linken und rechten Seite des Displays können unterschiedliche Infor-
mationen angezeigt werden. Beispielsweise kann auf einer Seite der Bild-
schirm der Klimaanlage angezeigt und bedient werden, während auf der
anderen Seite der Bildschirm mit den Kraftstoffverbrauchsdaten angezeigt
wird. Der große Bildschirm auf der linken Seite des Displays wird als Haupt-
anzeige und der kleine Bildschirm auf der rechten Seite als seitliche Anzeige
bezeichnet.
Bedienung des 12,3-Zoll-Displays
● Startbildschirm *
● Bildschirm “Menü” ( S. 413)
● Kartenbildschirm *
● Audio-Bildschirm * ●
Kraftstoffverbrauchsbildschirm ( S. 155)
● Klimaanlagen-Bedienbildschirm ( S. 416)

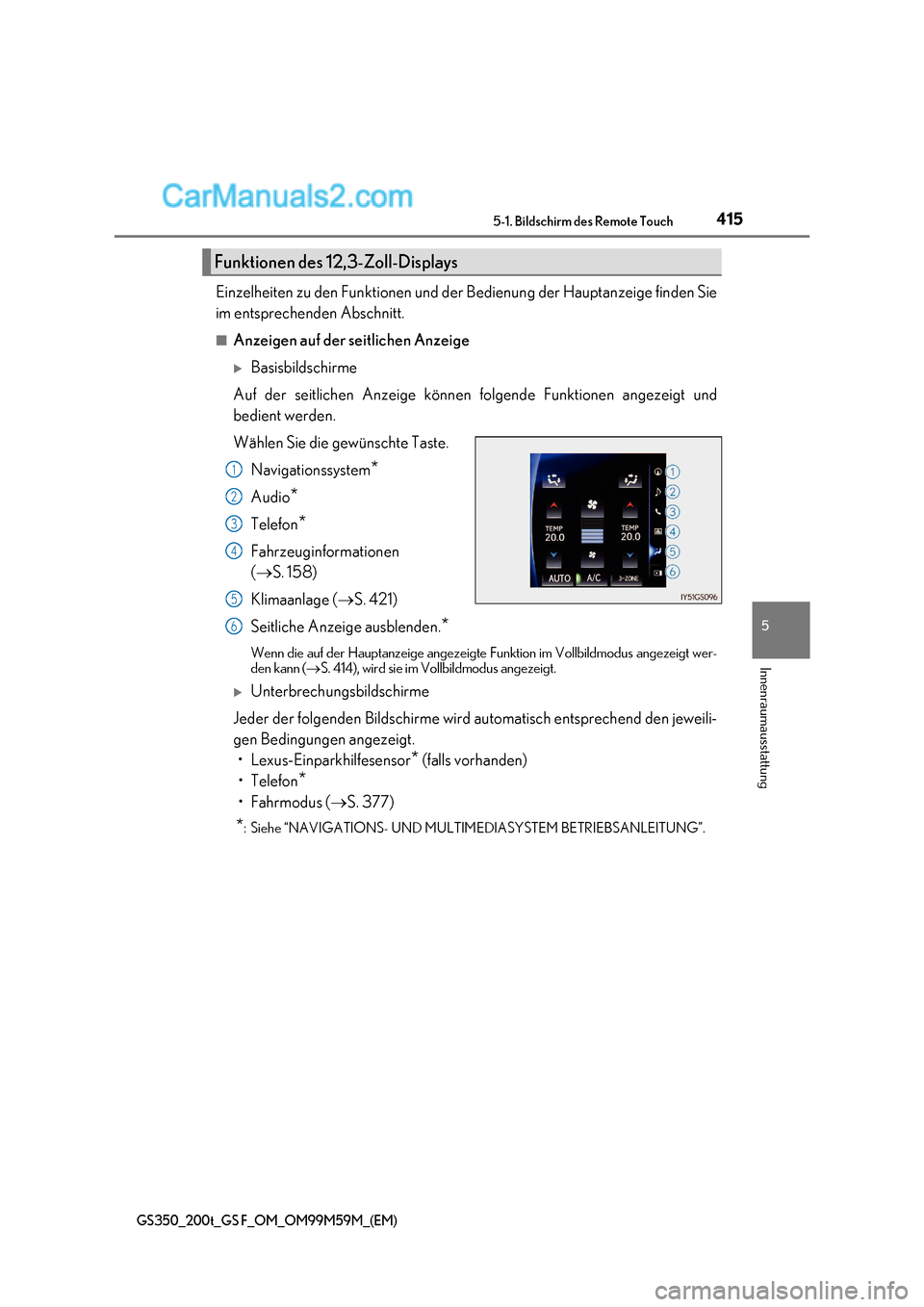

415
5-1. Bildschirm des Remote Touch
5
Innenraumausstattung
GS350_200t_GS F_OM_OM99M59M_(EM)
Einzelheiten zu den Funktionen und der Bedienung der Hauptanzeige finden Sie
im entsprechenden Abschnitt.
■Anzeigen auf der seitlichen Anzeige
Basisbildschirme
Auf der seitlichen Anzeige können folgende Funktionen angezeigt und
bedient werden.
Wählen Sie die gewünschte Taste.
Navigationssystem *
Audio *
Telefon *
Fahrzeuginformationen (  S. 158)
Klimaanlage ( S. 421)
Seitliche Anzeige ausblenden. *
Wenn die auf der Hauptanzeige angezeigte Funktion im Vollbildmodus angezeigt wer-
den kann ( S. 414), wird sie im Vollbildmodus angezeigt.
Unterbrechungsbildschirme
Jeder der folgenden Bildschirme wird automatisch entsprechend den jeweili-
gen Bedingungen angezeigt.

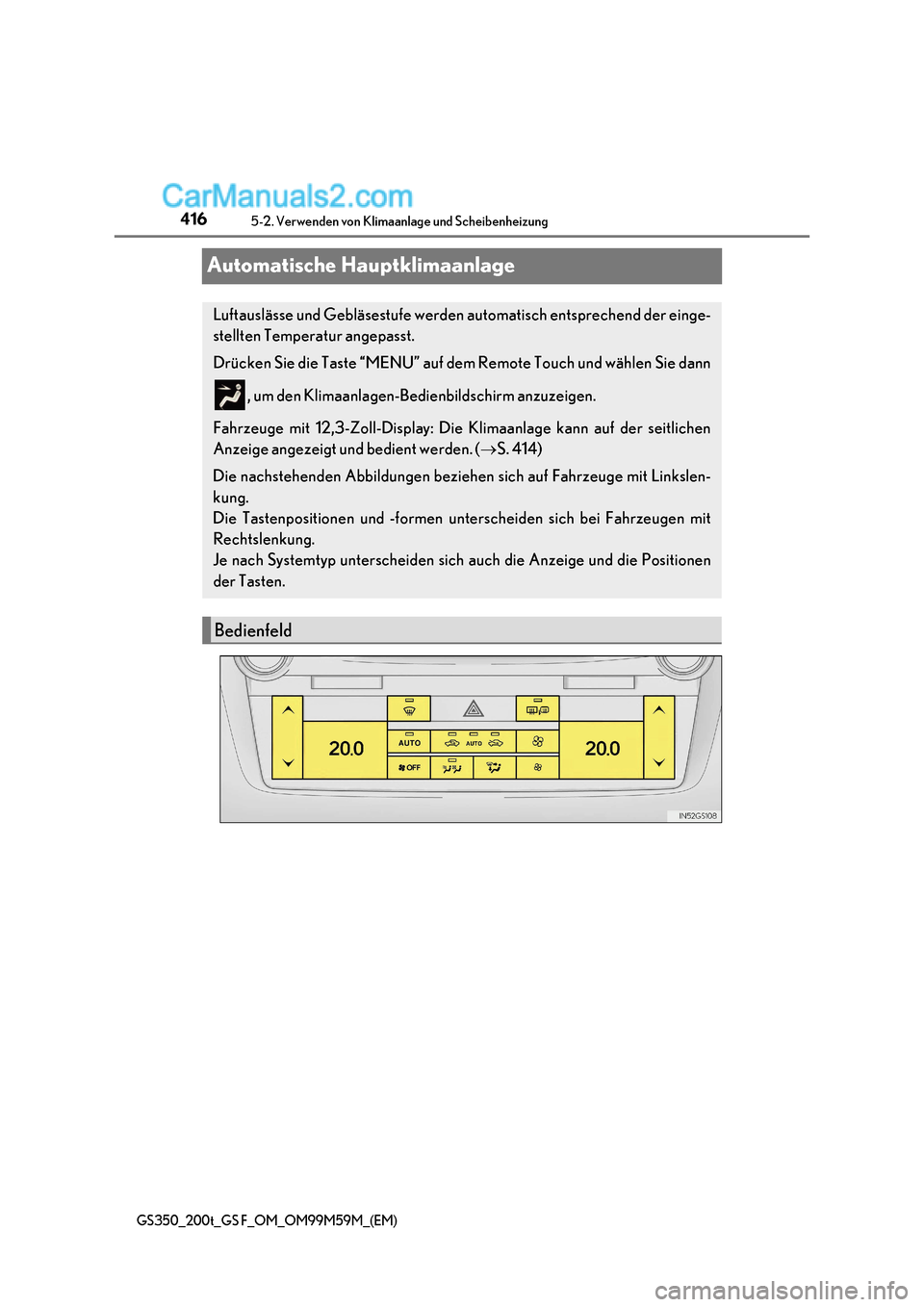

4165-2. Verwenden von Klimaanlage und Scheibenheizung
GS350_200t_GS F_OM_OM99M59M_(EM)
Automatische Hauptklimaanlage
Luftauslässe und Gebläsestufe werden automatisch entsprechend der einge-
stellten Temperatur angepasst.
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann
, um den Klimaanlagen-Bedienbildschirm anzuzeigen.
Fahrzeuge mit 12,3-Zoll-Display: Die Klimaanlage kann auf der seitlichen
Anzeige angezeigt und bedient werden. ( S. 414)
Die nachstehenden Abbildungen beziehen sich auf Fahrzeuge mit Linkslen- kung.
Die Tastenpositionen und -formen un terscheiden sich bei Fahrzeugen mit
Rechtslenkung.
Je nach Systemtyp unterscheiden sich auch die Anzeige und die Positionen
der Tasten.
Bedienfeld

417
5-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS350_200t_GS F_OM_OM99M59M_(EM)

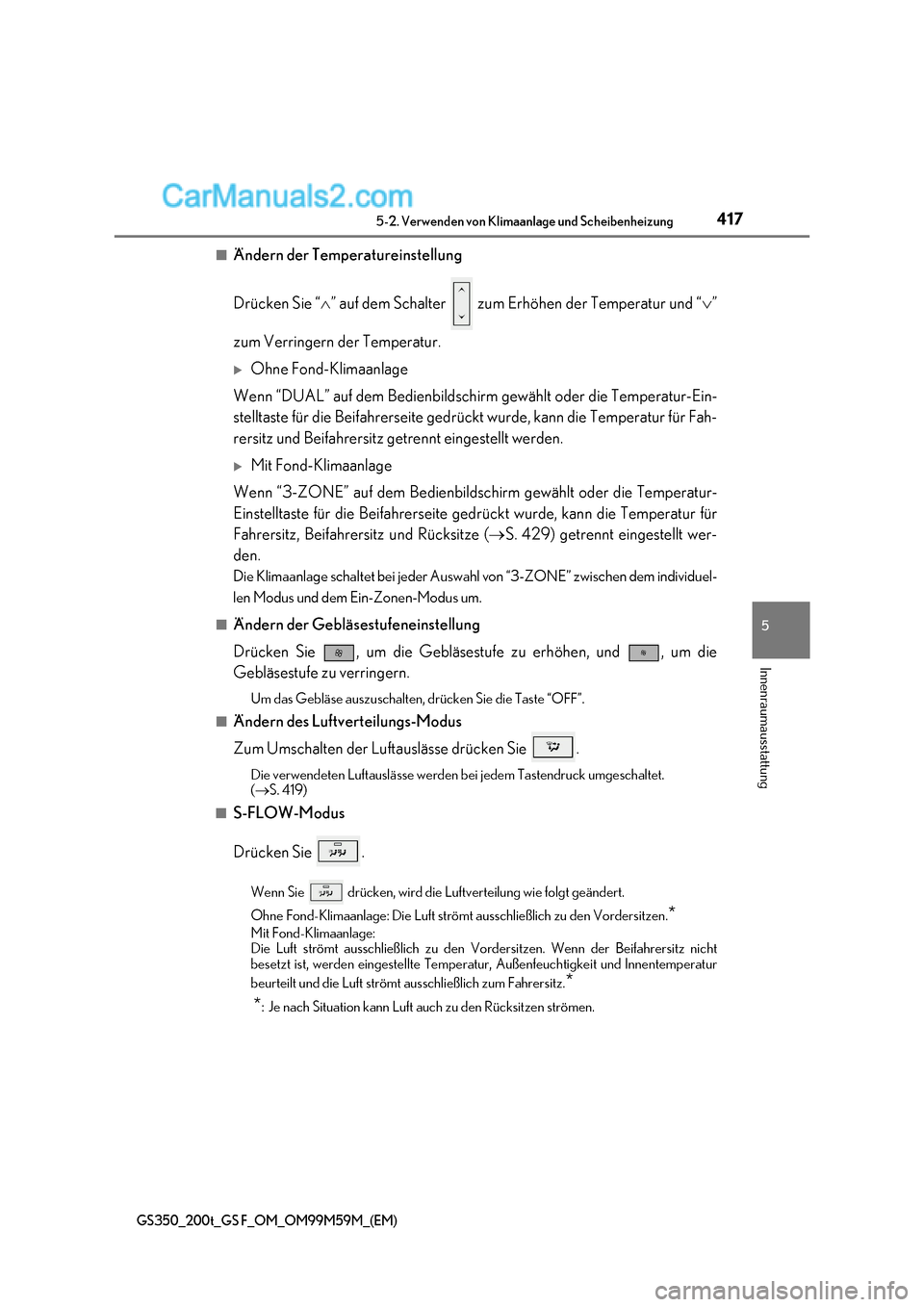

■Ändern der Temperatureinstellung
Drücken Sie “ ” auf dem Schalter zum Erhöhen der Temperatur und “ ”
zum Verringern der Temperatur.
Ohne Fond-Klimaanlage
Wenn “DUAL” auf dem Bedienbildschirm gewählt oder die Temperatur-Ein-
stelltaste für die Beifahrerseite gedrückt wurde, kann die Temperatur für Fa h-
rersitz und Beifahrersitz getrennt eingestellt werden.
Mit Fond-Klimaanlage
Wenn “3-ZONE” auf dem Bedienbildschirm gewählt oder die Temperatur-
Einstelltaste für die Beifahrerseite gedrückt wurde, kann die Temperatur für
Fahrersitz, Beifahrersitz und Rücksitze ( S. 429) getrennt eingestellt wer-
den.
Die Klimaanlage schaltet bei jeder Auswah l von “3-ZONE” zwischen dem individuel-
len Modus und dem Ein-Zonen-Modus um.
■Ändern der Gebläsestufeneinstellung
Drücken Sie , um die Gebläsestufe zu erhöhen, und , um die
Gebläsestufe zu verringern.
Um das Gebläse auszuschalten, drücken Sie die Taste “OFF”.
■Ändern des Luftverteilungs-Modus
Zum Umschalten der Luftauslässe drücken Sie .
Die verwendeten Luftauslässe werden bei jedem Tastendruck umgeschaltet. ( S. 419)
■S-FLOW-Modus
Drücken Sie .
Wenn Sie drücken, wird die Luftverteilung wie folgt geändert.
Ohne Fond-Klimaanlage: Die Luft strömt ausschließlich zu den Vordersitzen. *
Mit Fond-Klimaanlage:
Die Luft strömt ausschließlich zu den Vordersitzen. Wenn der Beifahrersitz nicht
besetzt ist, werden eingestellte Temperatur, Außenfeuchtigkeit und Innentemperatur
beurteilt und die Luft strömt ausschließlich zum Fahrersitz. *
* : Je nach Situation kann Luft auch zu den Rücksitzen strömen.

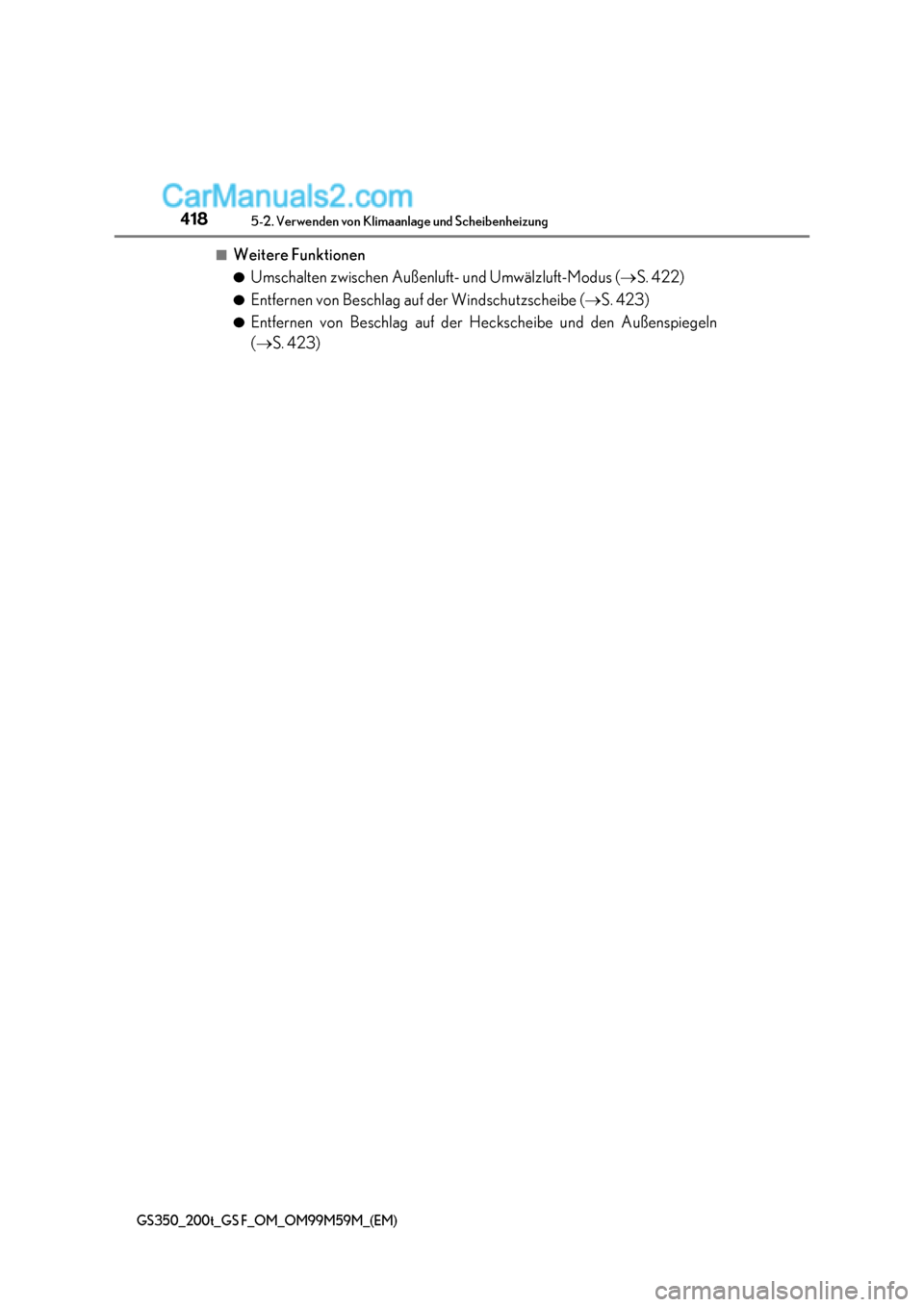

4185-2. Verwenden von Klimaanlage und Scheibenheizung
GS350_200t_GS F_OM_OM99M59M_(EM)
■Weitere Funktionen ●Umschalten zwischen Außenluft- und Umwälzluft-Modus ( S. 422)
● Entfernen von Beschlag au f der Windschutzscheibe (S. 423)
● Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln ( S. 423)

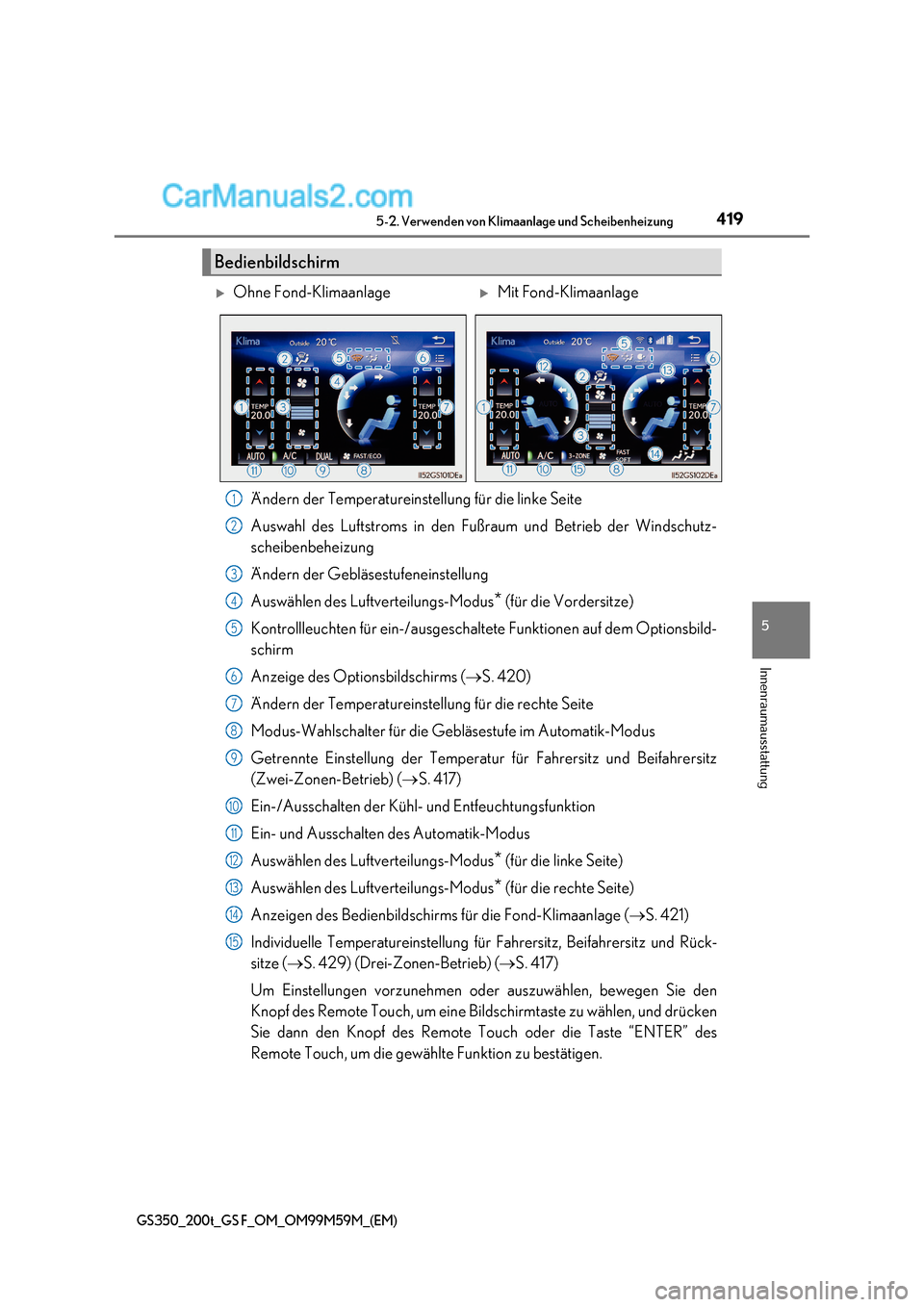

419
5-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS350_200t_GS F_OM_OM99M59M_(EM)
Ändern der Temperatureinstellung für die linke Seite
Auswahl des Luftstroms in den Fußraum und Betrieb der Windschutz-
scheibenbeheizung
Ändern der Gebläsestufeneinstellung
Auswählen des Luftverteilungs-Modus * (für die Vordersitze)
Kontrollleuchten für ein-/ausgeschaltete Funktionen auf dem Optionsbild -
schirm
Anzeige des Optionsbildschirms ( S. 420)
Ändern der Temperatureinstellung für die rechte Seite
Modus-Wahlschalter für die Gebläsestufe im Automatik-Modus
Getrennte Einstellung der Temperatur für Fahrersitz und Beifahrersitz
(Zwei-Zonen-Betrieb) ( S. 417)
Ein-/Ausschalten der Kühl- und Entfeuchtungsfunktion
Ein- und Ausschalten des Automatik-Modus
Auswählen des Luftverteilungs-Modus *
(für die linke Seite)
Auswählen des Luftverteilungs-Modus * (für die rechte Seite)
Anzeigen des Bedienbildschirm s für die Fond-Klimaanlage (S. 421)
Individuelle Temperatureinstellung für Fahrersitz, Beifahrersitz und Rück-
sitze ( S. 429) (Drei-Zonen-Betrieb) ( S. 417)
Um Einstellungen vorzunehmen oder auszuwählen, bewegen Sie den
Knopf des Remote Touch, um eine Bi ldschirmtaste zu wählen, und drücken
Sie dann den Knopf des Remote Touch oder die Taste “ENTER” des
Remote Touch, um die gewählte Funktion zu bestätigen.
Bedienbildschirm
Ohne Fond-KlimaanlageMit Fond-Klimaanlage
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

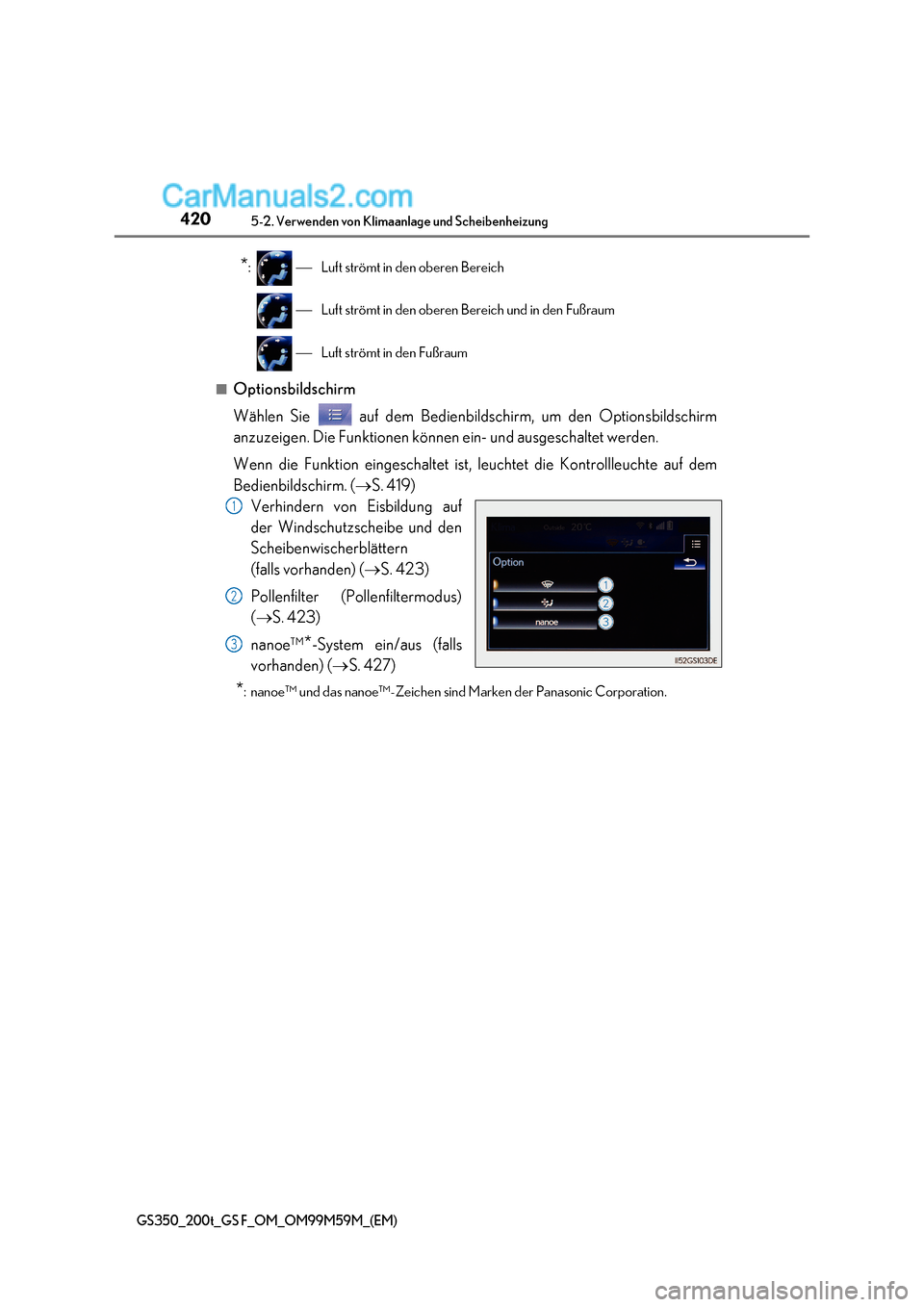

4205-2. Verwenden von Klimaanlage und Scheibenheizung
GS350_200t_GS F_OM_OM99M59M_(EM)
*: Luft strömt in den oberen Bereich
 Luft strömt in den oberen Bereich und in den Fußraum
 Luft strömt in den Fußraum
■Optionsbildschirm
Wählen Sie auf dem Bedienbildschirm, um den Optionsbildschirm
anzuzeigen. Die Funktionen können ein- und ausgeschaltet werden.
Wenn die Funktion eingeschaltet ist, leuchtet die Kontrollleuchte auf dem
Bedienbildschirm. ( S. 419)
Verhindern von Eisbildung auf
der Windschutzscheibe und den
Scheibenwischerblättern
(falls vorhanden) ( S. 423)
Pollenfilter (Pollenfiltermodus) (  S. 423)
nanoe™ *
-System ein/aus (falls
vorhanden) ( S. 427)
* : nanoe™ und das nanoe™-Zeichen sind Marken der Panasonic Corporation.
1
2
3
