Lexus GS200t 2015 Navigáció kézikönyv (in Hungarian)

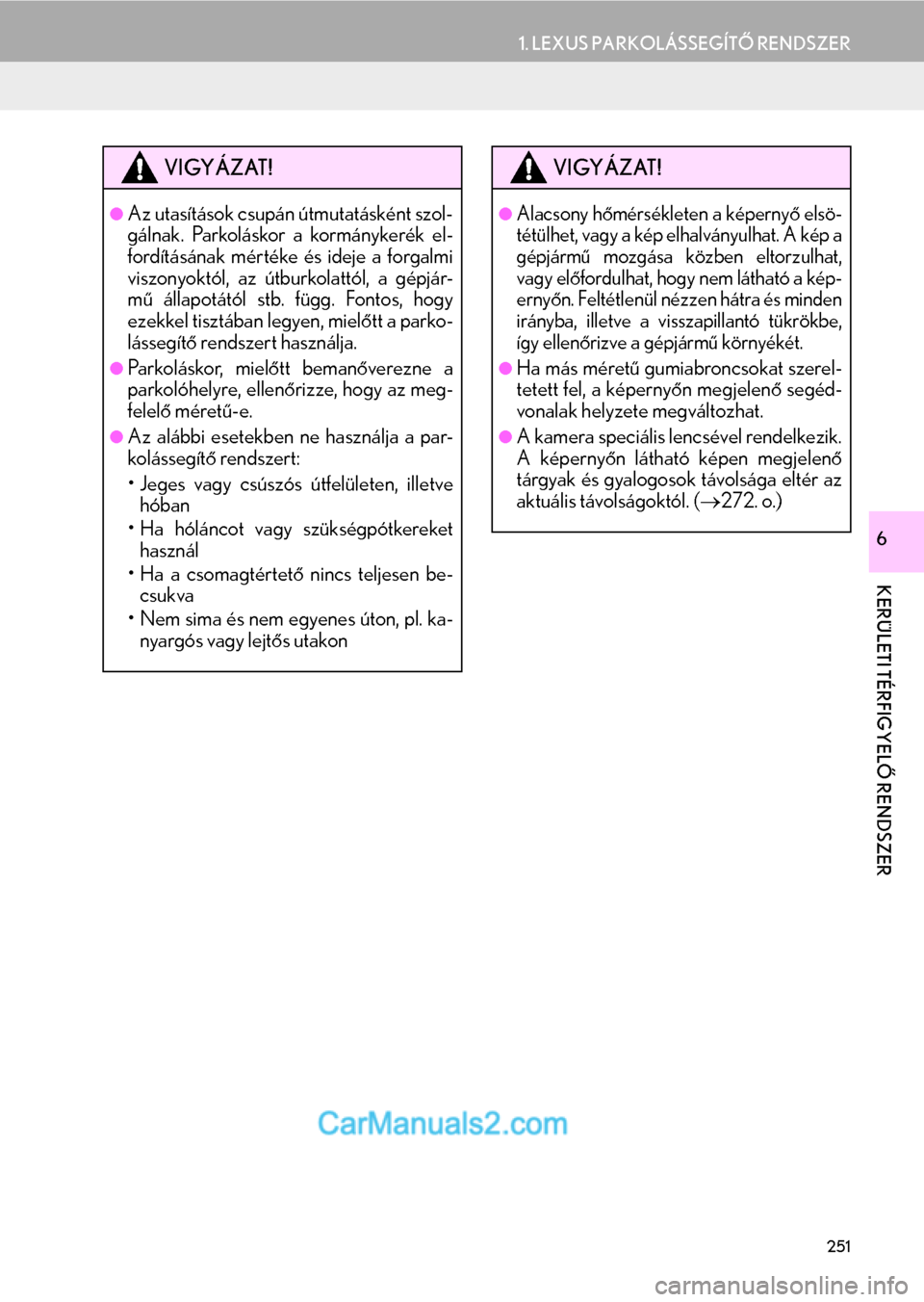

251
1. LEXUS PARKOLÁSSEGÍTŐ RENDSZER
KERÜLETI TÉRFIGYELŐ RENDSZER
6
VIGYÁZAT!
Az utasítások csupán útmutatásként szol-
gálnak. Parkoláskor a kormánykerék el-
fordításának mértéke és ideje a forgalmi
viszonyoktól, az útburkolattól, a gépjár-
mű állapotától stb. függ. Fontos, hogy
ezekkel tisztában legyen, mielőtt a parko-
lássegítő rendszert használja.
Pa r ko l á s ko r, m i e lőtt bemanőverezne a
parkolóhelyre, ellenőrizze, hogy az meg-
felelő méretű-e.
Az alábbi esetekben ne használja a par-
kolássegítő rendszert:
• Jeges vagy csúszós útfelületen, illetve
hóban
• Ha hóláncot vagy szükségpótkereket
használ
• Ha a csomagtértető nincs teljesen be-
csukva
• Nem sima és nem egyenes úton, pl. ka-
nyargós vagy lejtős utakon
VIGYÁZAT!
Alacsony hőmérsékleten a képernyő elsö-
tétülhet, vagy a kép elhalványulhat. A kép a
gépjármű mozgása közben eltorzulhat,
vagy előfordulhat, hogy nem látható a kép-
ernyőn. Feltétlenül nézzen hátra és minden
irányba, illetve a visszapillantó tükrökbe,
így ellenőrizve a gépjármű környékét.
Ha más méretű gumiabroncsokat szerel-
tetett fel, a képernyőn megjelenő segéd-
vonalak helyzete megváltozhat.
A kamera speciális lencsével rendelkezik.
A képernyőn látható képen megjelenő
tárgyak és gyalogosok távolsága eltér az
aktuális távolságoktól. (272. o.)

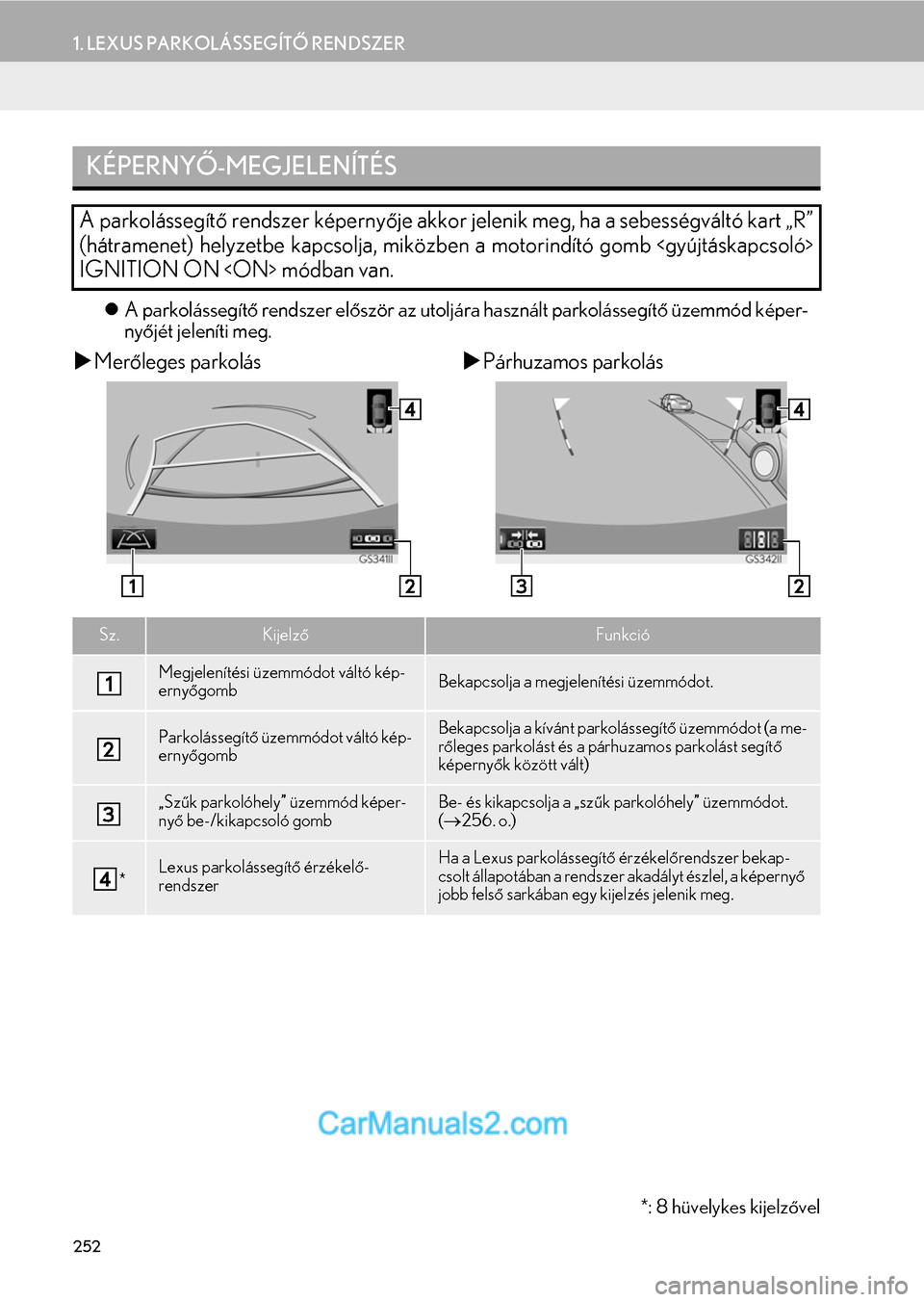

252
1. LEXUS PARKOLÁSSEGÍTŐ RENDSZER
A parkolássegítő rendszer először az utoljára használt parkolássegítő üzemmód képer-
nyőjét jeleníti meg.
Merőleges parkolásPárhuzamos parkolás
KÉPERNYŐ-MEGJELENÍTÉS
A parkolássegítő rendszer képernyője akkor jelenik meg, ha a sebességváltó kart „R”
(hátramenet) helyzetbe kapcsolja, miközben a motorindító gomb
IGNITION ON módban van.
Sz.KijelzőFunkció
Megjelenítési üzemmódot váltó kép-
ernyőgombBekapcsolja a megjelenítési üzemmódot.
Parkolássegítő üzemmódot váltó kép-
ernyőgombBekapcsolja a kívánt parkolássegítő üzemmódot (a me-
rőleges parkolást és a párhuzamos parkolást segítő
képernyők között vált)
„Szűk parkolóhely” üzemmód képer-
nyő be-/kikapcsoló gombBe- és kikapcsolja a „szűk parkolóhely” üzemmódot.
(256. o.)
*Lexus parkolássegítő érzékelő-
rendszerHa a Lexus parkolássegítő érzékelőrendszer bekap-
csolt állapotában a rendszer akadályt észlel, a képernyő
jobb felső sarkában egy kijelzés jelenik meg.
*: 8 hüvelykes kijelzővel

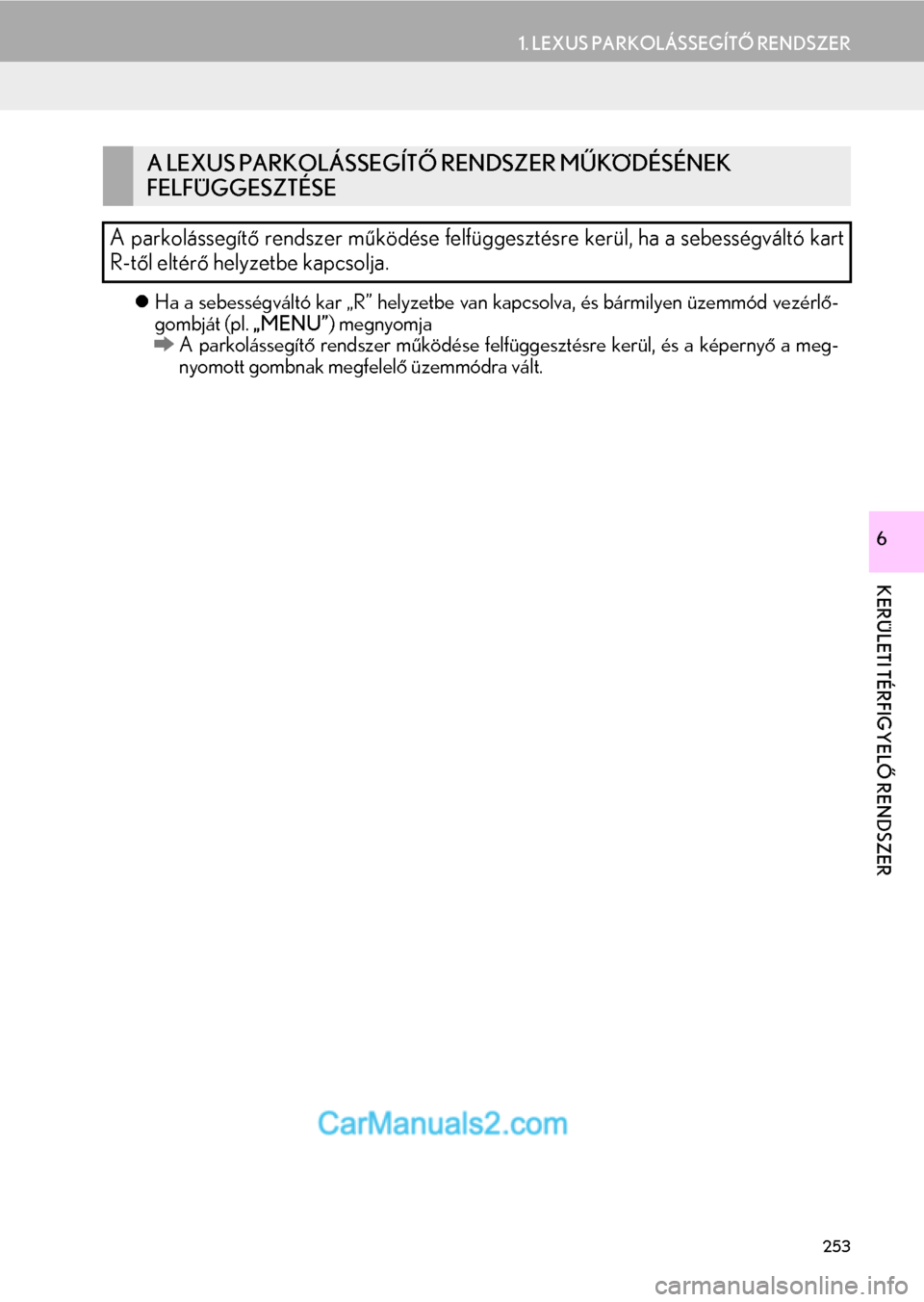

253
1. LEXUS PARKOLÁSSEGÍTŐ RENDSZER
KERÜLETI TÉRFIGYELŐ RENDSZER
6
Ha a sebességváltó kar „R” helyzetbe van kapcsolva, és bármilyen üzemmód vezérlő-
gombját (pl. „MENU”) megnyomja
A parkolássegítő rendszer működése felfüggesztésre kerül, és a képernyő a meg-
nyomott gombnak megfelelő üzemmódra vált.
A LEXUS PARKOLÁSSEGÍTŐ RENDSZER MŰKÖDÉSÉNEK
FELFÜGGESZTÉSE
A parkolássegítő rendszer működése felfüggesztésre kerül, ha a sebességváltó kart
R-től eltérő helyzetbe kapcsolja.

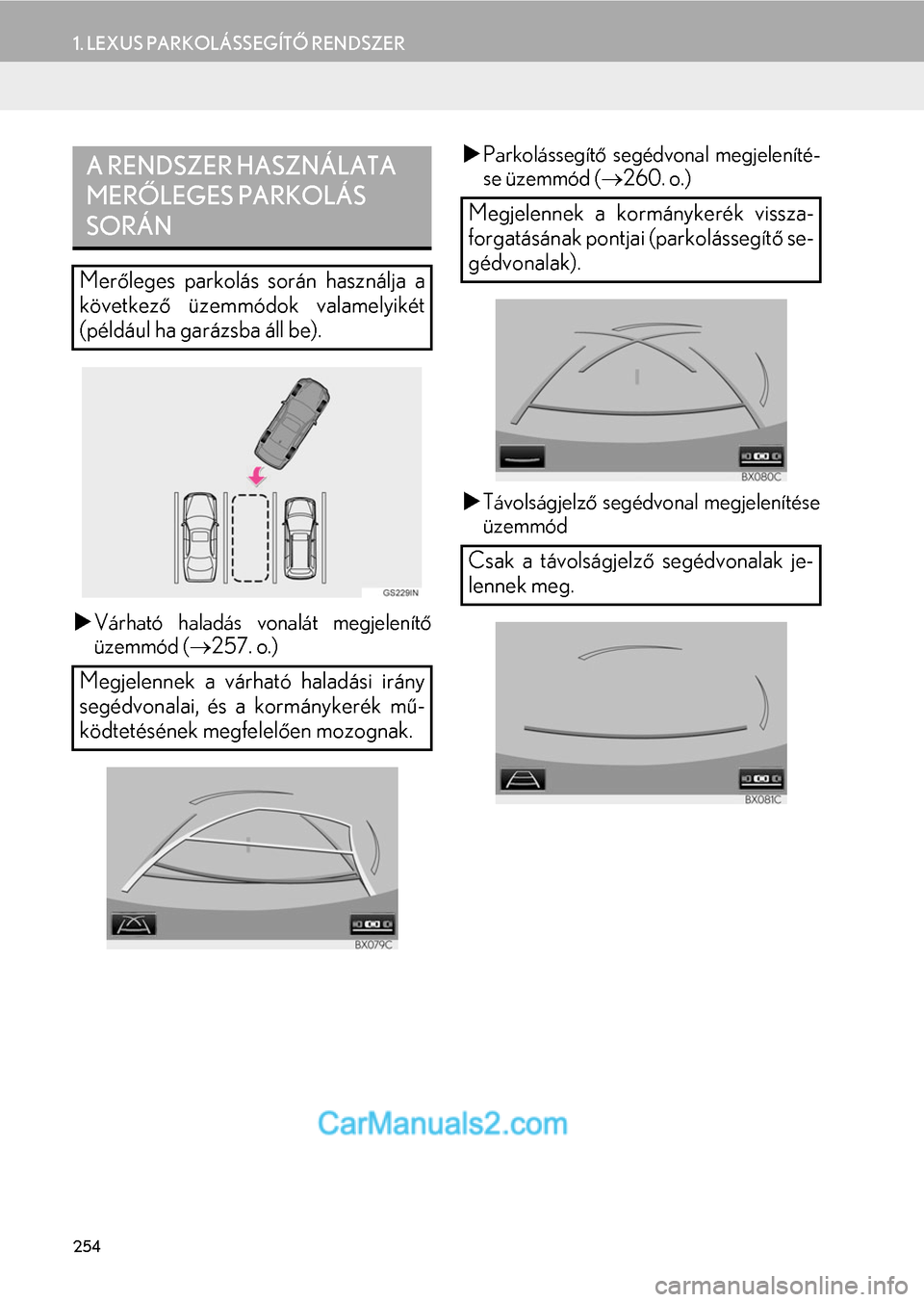

254
1. LEXUS PARKOLÁSSEGÍTŐ RENDSZER
Várható haladás vonalát megjelenítő
üzemmód (257. o.)Parkolássegítő segédvonal megjeleníté-
se üzemmód (260. o.)
Távolságjelző segédvonal megjelenítése
üzemmód
A RENDSZER HASZNÁLATA
MERŐLEGES PARKOLÁS
SORÁN
Merőleges parkolás során használja a
következő üzemmódok valamelyikét
(például ha garázsba áll be).
Megjelennek a várható haladási irány
segédvonalai, és a kormánykerék mű-
ködtetésének megfelelően mozognak.
Megjelennek a kormánykerék vissza-
forgatásának pontjai (parkolássegítő se-
gédvonalak).
Csak a távolságjelző segédvonalak je-
lennek meg.

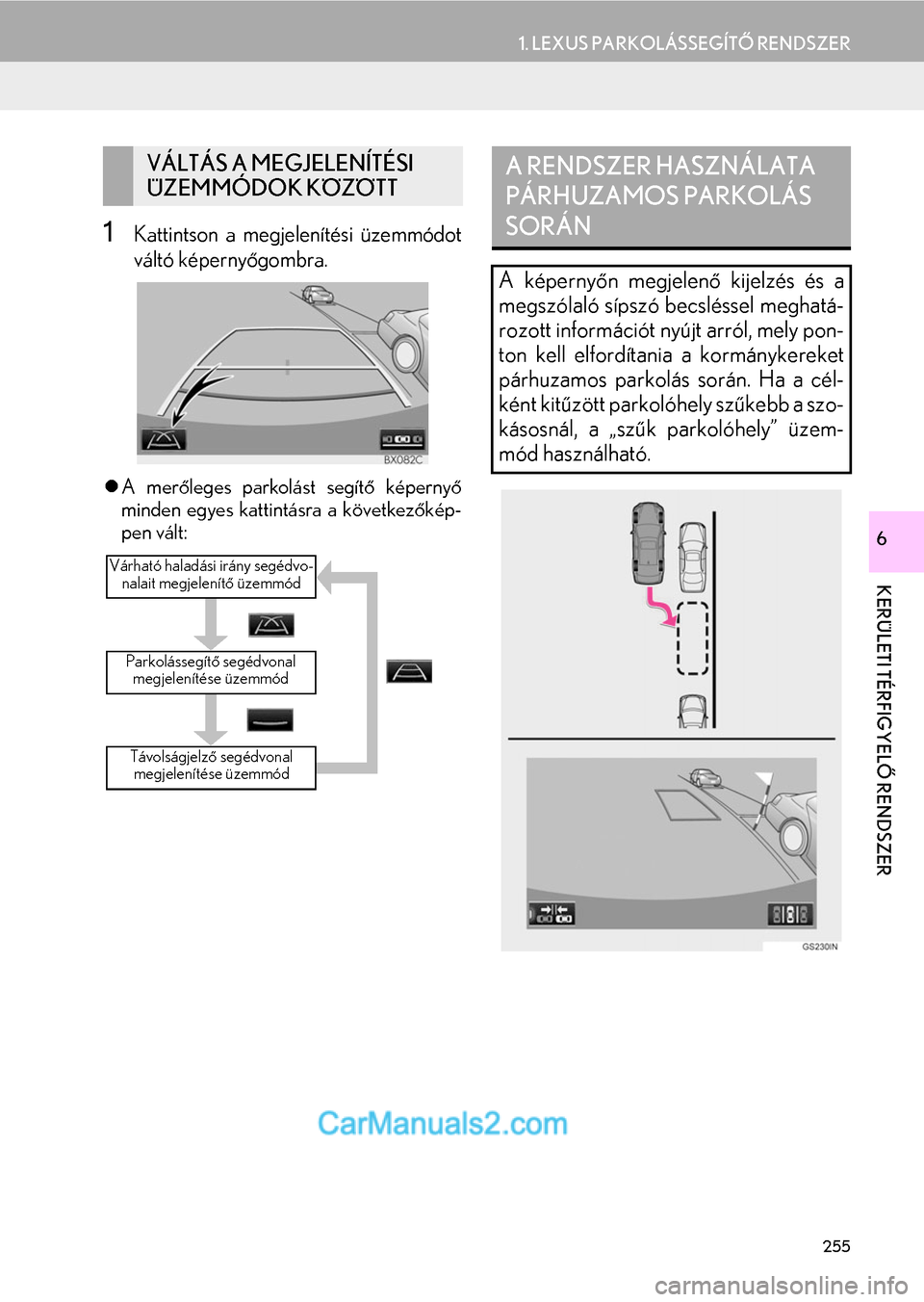

255
1. LEXUS PARKOLÁSSEGÍTŐ RENDSZER
KERÜLETI TÉRFIGYELŐ RENDSZER
6
1Kattintson a megjelenítési üzemmódot
váltó képernyőgombra.
A merőleges parkolást segítő képernyő
minden egyes kattintásra a következőkép-
pen vált:
VÁLTÁS A MEGJELENÍTÉSI
ÜZEMMÓDOK KÖZÖTT
Távolságjelző segédvonal
megjelenítése üzemmód
Parkolássegítő segédvonal
megjelenítése üzemmód
Várható haladási irány segédvo-
nalait megjelenítő üzemmód
A RENDSZER HASZNÁLATA
PÁRHUZAMOS PARKOLÁS
SORÁN
A képernyőn megjelenő kijelzés és a
megszólaló sípszó becsléssel meghatá-
rozott információt nyújt arról, mely pon-
ton kell elfordítania a kormánykereket
párhuzamos parkolás során. Ha a cél-
ként kitűzött parkolóhely szűkebb a szo-
kásosnál, a „szűk parkolóhely” üzem-
mód használható.

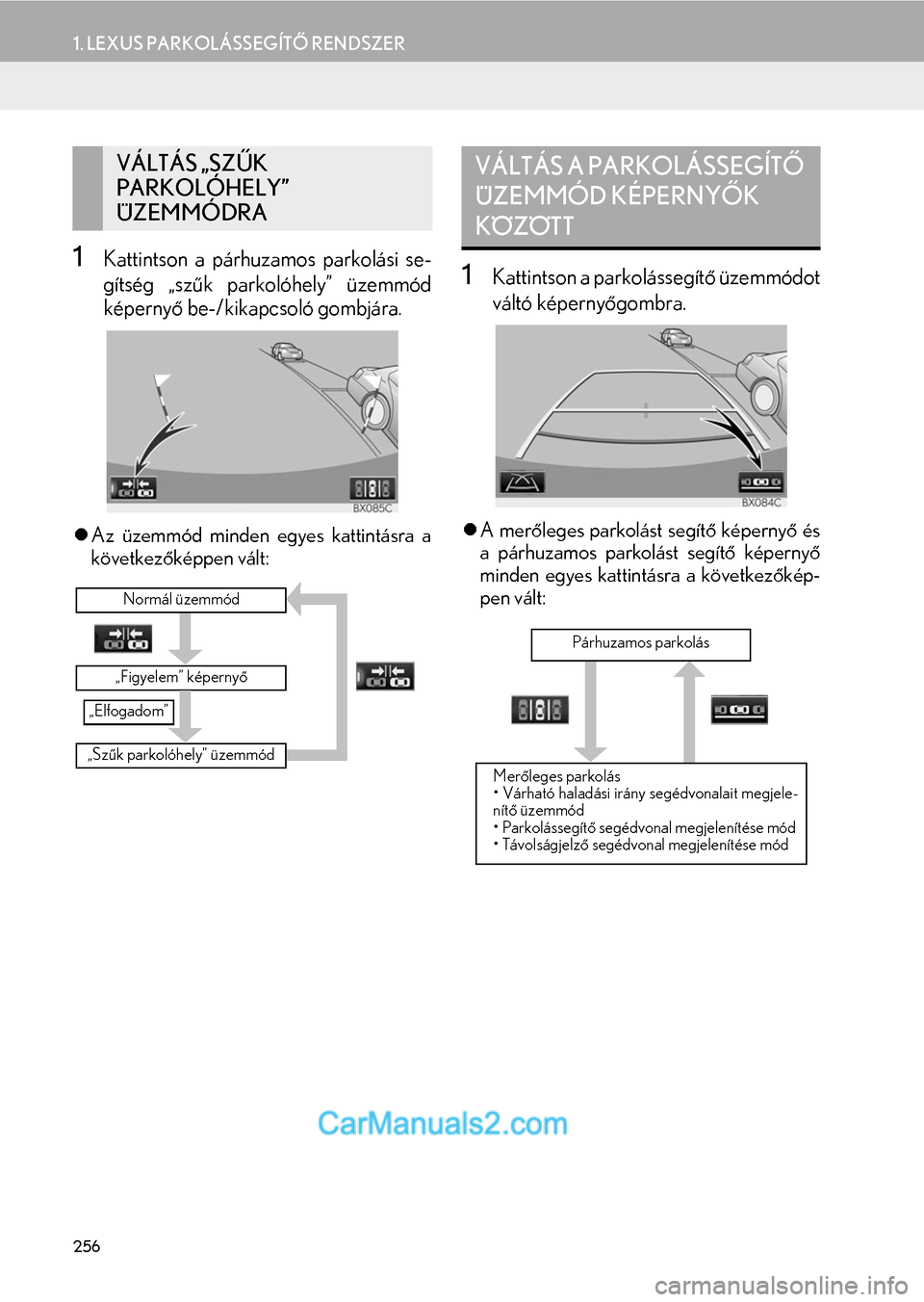

256
1. LEXUS PARKOLÁSSEGÍTŐ RENDSZER
1Kattintson a párhuzamos parkolási se-
gítség „szűk parkolóhely” üzemmód
képernyő be-/kikapcsoló gombjára.
Az üzemmód minden egyes kattintásra a
következőképpen vált:
1Kattintson a parkolássegítő üzemmódot
váltó képernyőgombra.
A merőleges parkolást segítő képernyő és
a párhuzamos parkolást segítő képernyő
minden egyes kattintásra a következőkép-
pen vált:
VÁLTÁS „SZŰK
PARKOLÓHELY”
ÜZEMMÓDRA
„Figyelem” képernyő
Normál üzemmód
„Szűk parkolóhely” üzemmód „Elfogadom”
VÁLTÁS A PARKOLÁSSEGÍTŐ
ÜZEMMÓD KÉPERNYŐK
KÖZÖTT
Merőleges parkolás
• Várható haladási irány segédvonalait megjele-
nítő üzemmód
• Parkolássegítő segédvonal megjelenítése mód
• Távolságjelző segédvonal megjelenítése mód Párhuzamos parkolás

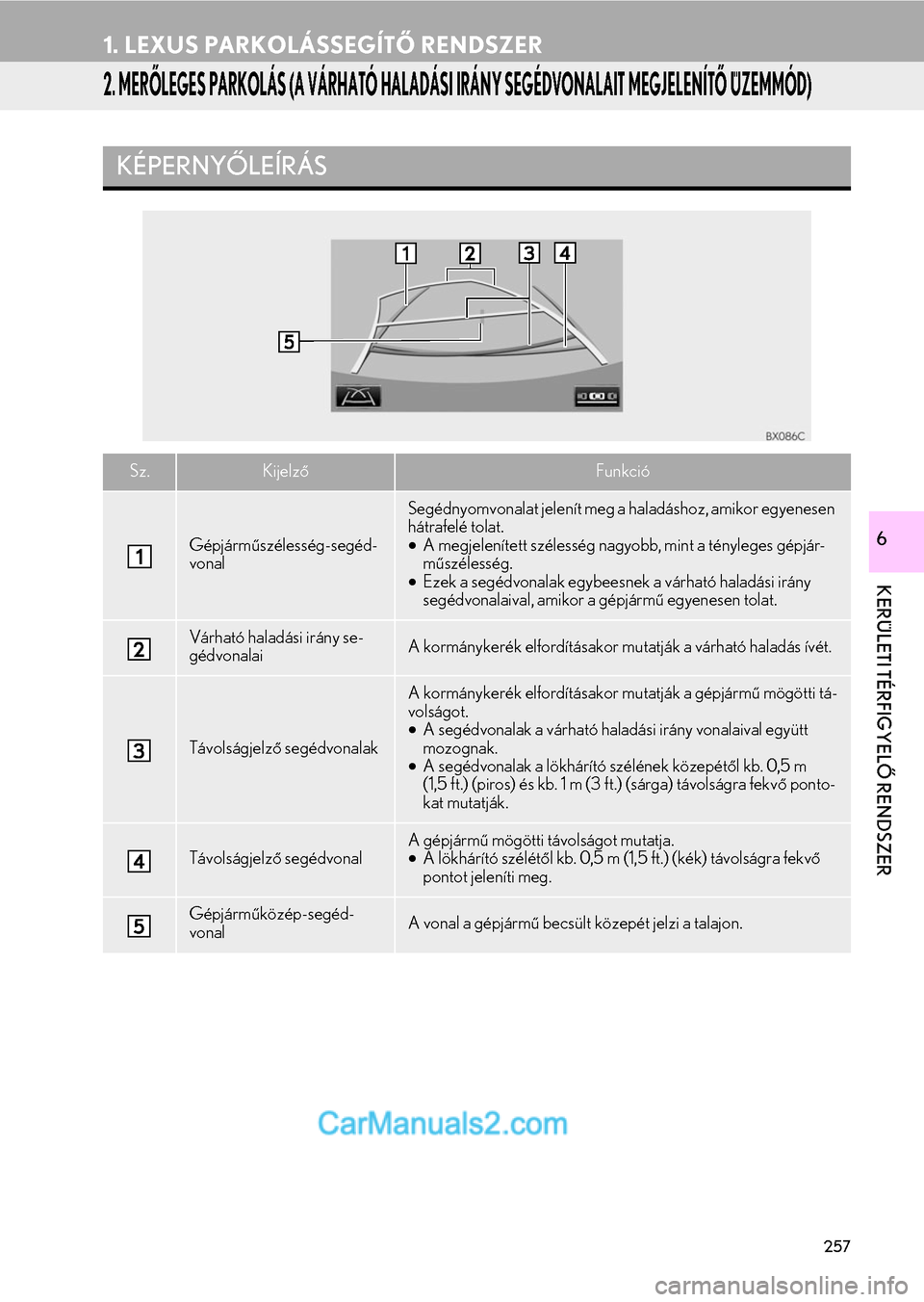

257
1. LEXUS PARKOLÁSSEGÍTŐ RENDSZER
KERÜLETI TÉRFIGYELŐ RENDSZER
6
2. MERŐLEGES PARKOLÁS (A VÁRHATÓ HALADÁSI IRÁNY SEGÉDVONALAIT MEGJELENÍTŐ ÜZEMMÓD)
KÉPERNYŐLEÍRÁS
Sz.KijelzőFunkció
Gépjárműszélesség-segéd-
vonal
Segédnyomvonalat jelenít meg a haladáshoz, amikor egyenesen
hátrafelé tolat.
A megjelenített szélesség nagyobb, mint a tényleges gépjár-
műszélesség.
Ezek a segédvonalak egybeesnek a várható haladási irány
segédvonalaival, amikor a gépjármű egyenesen tolat.
Várható haladási irány se-
gédvonalaiA kormánykerék elfordításakor mutatják a várható haladás ívét.
Távolságjelző segédvonalak
A kormánykerék elfordításakor mutatják a gépjármű mögötti tá-
volságot.
A segédvonalak a várható haladási irány vonalaival együtt
mozognak.
A segédvonalak a lökhárító szélének közepétől kb. 0,5 m
(1,5 ft.) (piros) és kb. 1 m (3 ft.) (sárga) távolságra fekvő ponto-
kat mutatják.
Távolságjelző segédvonalA gépjármű mögötti távolságot mutatja.
A lökhárító szélétől kb. 0,5 m (1,5 ft.) (kék) távolságra fekvő
pontot jeleníti meg.
Gépjárműközép-segéd-
vonalA vonal a gépjármű becsült közepét jelzi a talajon.

258
1. LEXUS PARKOLÁSSEGÍTŐ RENDSZER
VIGYÁZAT!
Ha a kormánykerék egyenesmeneti helyzetben van, és a gépjárműszélesség-segédvonalak
és a várható haladási irány segédvonalai nem esnek egybe, ellenőriztesse a gépjárművet
bármely hivatalos Lexus márkakereskedésben, szervizben vagy más, megfelelő képesítés-
sel és felszereléssel rendelkező szakembernél.

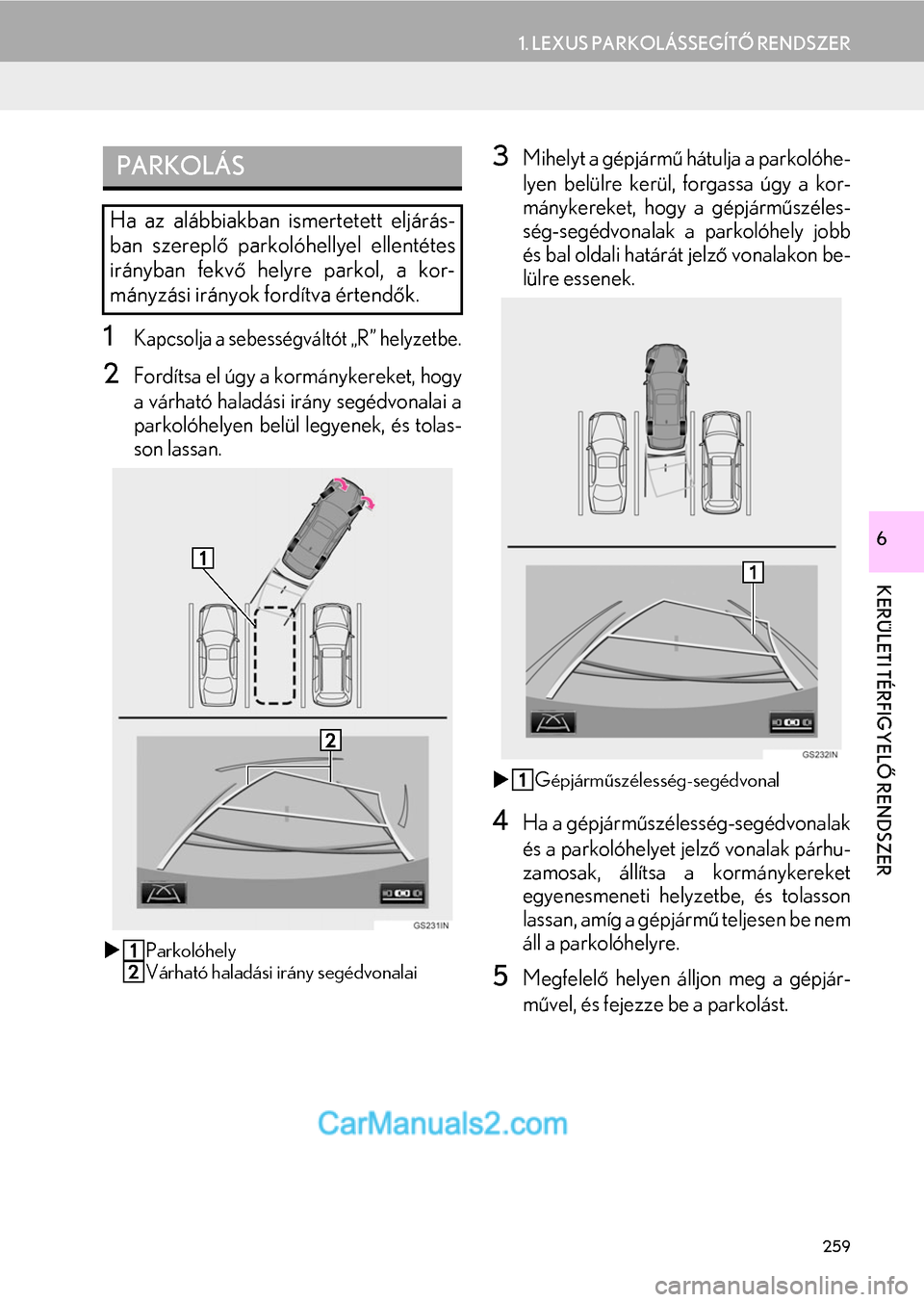

259
1. LEXUS PARKOLÁSSEGÍTŐ RENDSZER
KERÜLETI TÉRFIGYELŐ RENDSZER
6
1Kapcsolja a sebességváltót „R” helyzetbe.
2Fordítsa el úgy a kormánykereket, hogy
a várható haladási irány segédvonalai a
parkolóhelyen belül legyenek, és tolas-
son lassan.
Parkolóhely
Várható haladási irány segédvonalai
3Mihelyt a gépjármű hátulja a parkolóhe-
lyen belülre kerül, forgassa úgy a kor-
mánykereket, hogy a gépjárműszéles-
ség-segédvonalak a parkolóhely jobb
és bal oldali határát jelző vonalakon be-
lülre essenek.
Gépjárműszélesség-segédvonal
4Ha a gépjárműszélesség-segédvonalak
és a parkolóhelyet jelző vonalak párhu-
zamosak, állítsa a kormánykereket
egyenesmeneti helyzetbe, és tolasson
lassan, amíg a gépjármű teljesen be nem
áll a parkolóhelyre.
5Megfelelő helyen álljon meg a gépjár-
művel, és fejezze be a parkolást.
PARKOLÁS
Ha az alábbiakban ismertetett eljárás-
ban szereplő parkolóhellyel ellentétes
irányban fekvő helyre parkol, a kor-
mányzási irányok fordítva értendők.

260
1. LEXUS PARKOLÁSSEGÍTŐ RENDSZER
3. MERŐLEGES PARKOLÁS (PARKOLÁSSEGÍTŐ SEGÉDVONAL MEGJELENÍTÉSE ÜZEMMÓD)
KÉPERNYŐLEÍRÁS
Sz.KijelzőFunkció
Gépjárműszélesség-segéd-
vonalSegédnyomvonalat jelenít meg a haladáshoz, amikor egyenesen
hátrafelé tolat.
A megjelenített szélesség nagyobb, mint a tényleges gépjár-
műszélesség.
Parkolássegítő segéd-
vonalakA gépjármű mögött a lehető legkisebb fordulókör nyomvonalát
mutatják.
A kormánykerék hozzávetőleges helyzetét mutatják parko-
láskor.
Távolságjelző segédvonalA gépjármű mögötti távolságot mutatja.
A lökhárító szélétől kb. 0,5 m (1,5 ft.) (piros) távolságra fekvő
pontokat jelenítik meg.
Gépjárműközép-segéd-
vonalA vonal a gépjármű becsült közepét jelzi a talajon.
