501 6-3. Údržba svépomocí
6
Údržba a péče
GS350_200t_GS

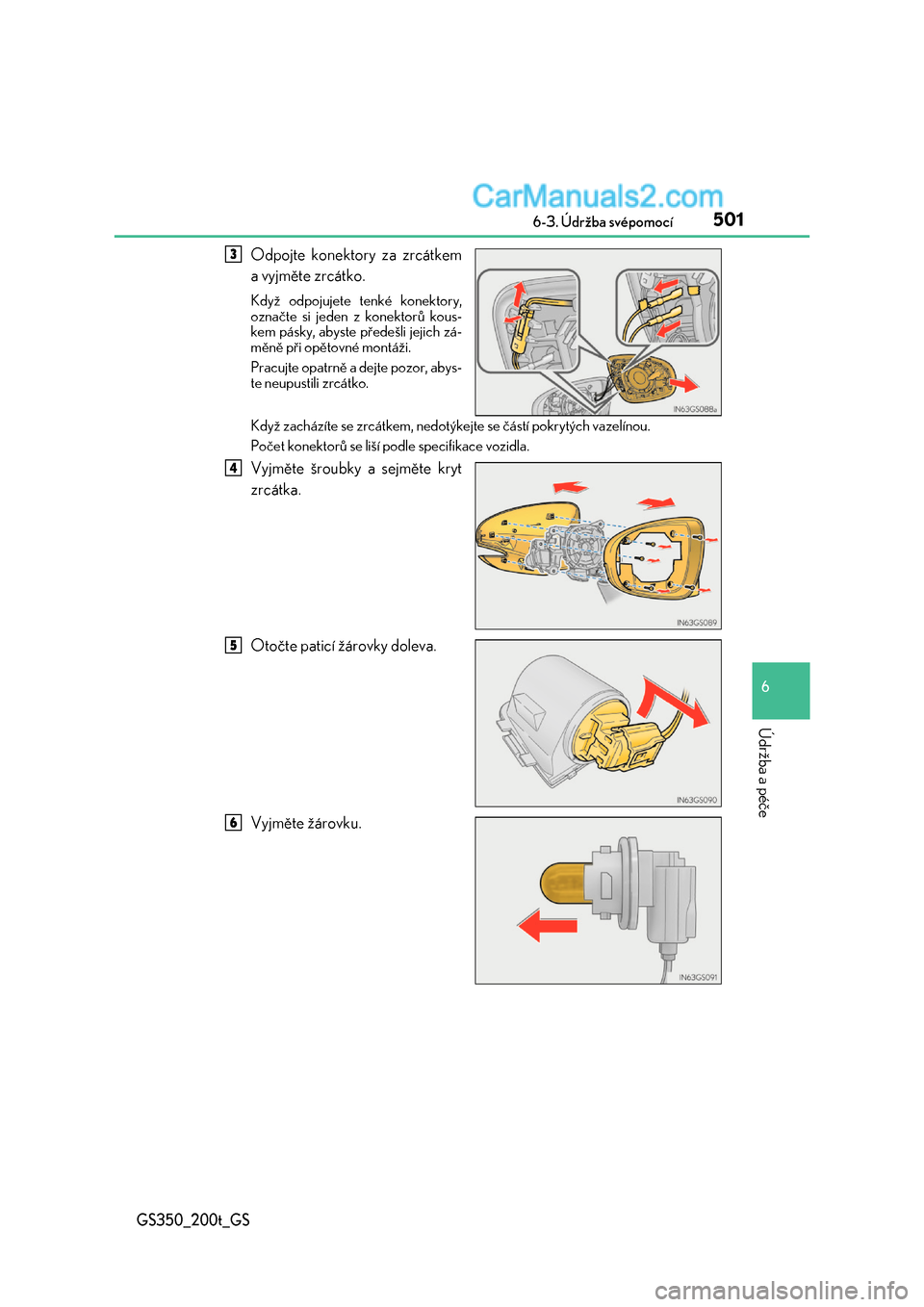

Odpojte konektory za zrcátkem
a vyjměte zrcátko.
Když odpojujete tenké konektory,
označte si jeden z konektorů kous- kem pásky, abyste předešli jejich zá-
měně při opětovné montáži.
Pracujte opatrně a dejte pozor, abys- te neupustili zrcátko.
Když zacházíte se zrcátkem, nedotý kejte se částí pokrytých vazelínou.
Počet konektorů se liší podle specifikace vozidla.
Vyjměte šroubky a sejměte kryt
zrcátka.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
3
4
5
6

5026-3. Údržba svépomocí
GS350_200t_GS

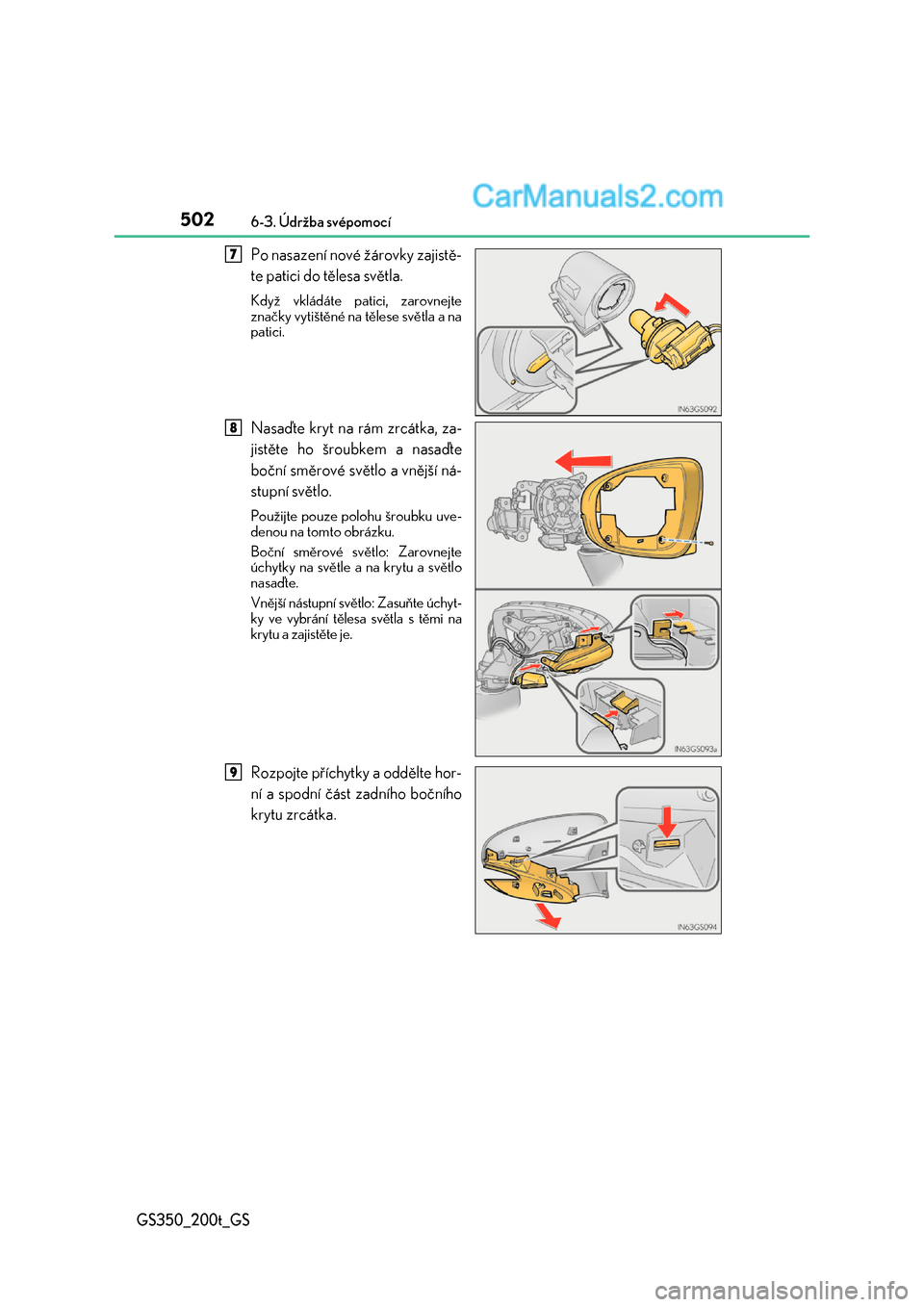

Po nasazení nové žárovky zajistě-
te patici do tělesa světla.
Když vkládáte patici, zarovnejte
značky vytištěné na tělese světla a na patici.
Nasaďte kryt na rám zrcátka, za-
jistěte ho šroubkem a nasaďte
boční směrové světlo a vnější ná-
stupní světlo.
Použijte pouze polohu šroubku uve-
denou na tomto obrázku.
Boční směrové světlo: Zarovnejte
úchytky na světle a na krytu a světlo
nasaďte.
Vnější nástupní světlo: Zasuňte úchyt-
ky ve vybrání tělesa světla s těmi na
krytu a zajistěte je.
Rozpojte příchytky a oddělte hor-
ní a spodní část zadního bočního
krytu zrcátka.
7
8
9

503 6-3. Údržba svépomocí
6
Údržba a péče
GS350_200t_GS
Nasaďte kryt zadního konce zr-
cátka nasazením spodní strany
a horní strany v tomto pořadí.
Když nasazujete spodní stranu krytu,
vložte kolík bočního směrového svět- la do otvoru v krytu.
Zajistěte kryt šroubky a zapojte
zpět všechny konektory.
Upevněte kabely jejich vrácením do
úchytů tak, jak byly původně.
Zarovnejte příchytky a připevně-
te zrcátko zatlačením na příchyt-
ky, vždy každý pár diagonálně.
Ujistěte se, že jste zasunuli příchytky v pořadí znázorněném na obrázku,
a stlačte je, až uslyšíte cvaknutí.
Pokud neuslyšíte cvaknutí, netlačte na příchytky násilím. Místo toho zr-
cátko vyjměte a zkontrolujte, zda
jsou příchytky zarovnány.
10
11
12

5046-3. Údržba svépomocí
GS350_200t_GS

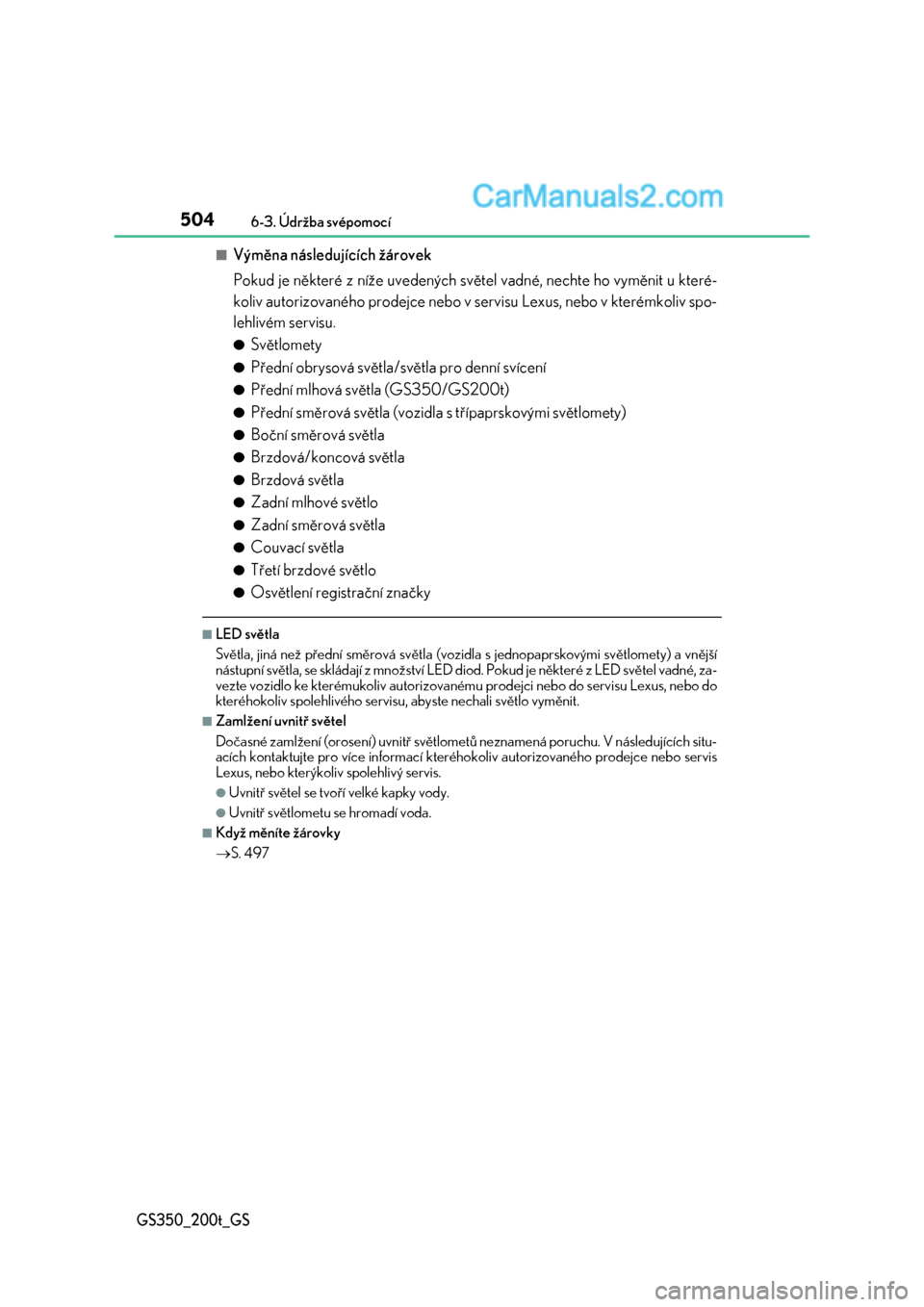

■Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vyměnit u které-
koliv autorizovaného prodejce nebo v servisu Lexus, nebo v kterémkoliv spo-
lehlivém servisu.
●Světlomety
●Přední obrysová světla/světla pro denní svícení
●Přední mlhová světla (GS350/GS200t)
●Přední směrová světla (vozidla s třípaprskovými světlomety)
●Boční směrová světla
●Brzdová/koncová světla
●Brzdová světla
●Zadní mlhové světlo
●Zadní směrová světla
●Couvací světla
●Třetí brzdové světlo
●Osvětlení registrační značky
■LED světla
Světla, jiná než přední směrová světla (vozidla s jednopaprskovými světlomety) a vnější
nástupní světla, se skládají z množství LED diod. Pokud je některé z LED světel vadné, za-
vezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu Lexus, nebo do
kteréhokoliv spolehlivého servisu, abyste nechali světlo vyměnit.
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V následujících situ-
acích kontaktujte pro více informací kteréhokoliv autorizovaného prodejce nebo servis
Lexus, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 497

505 6-3. Údržba svépomocí
6
Údržba a péče
GS350_200t_GS

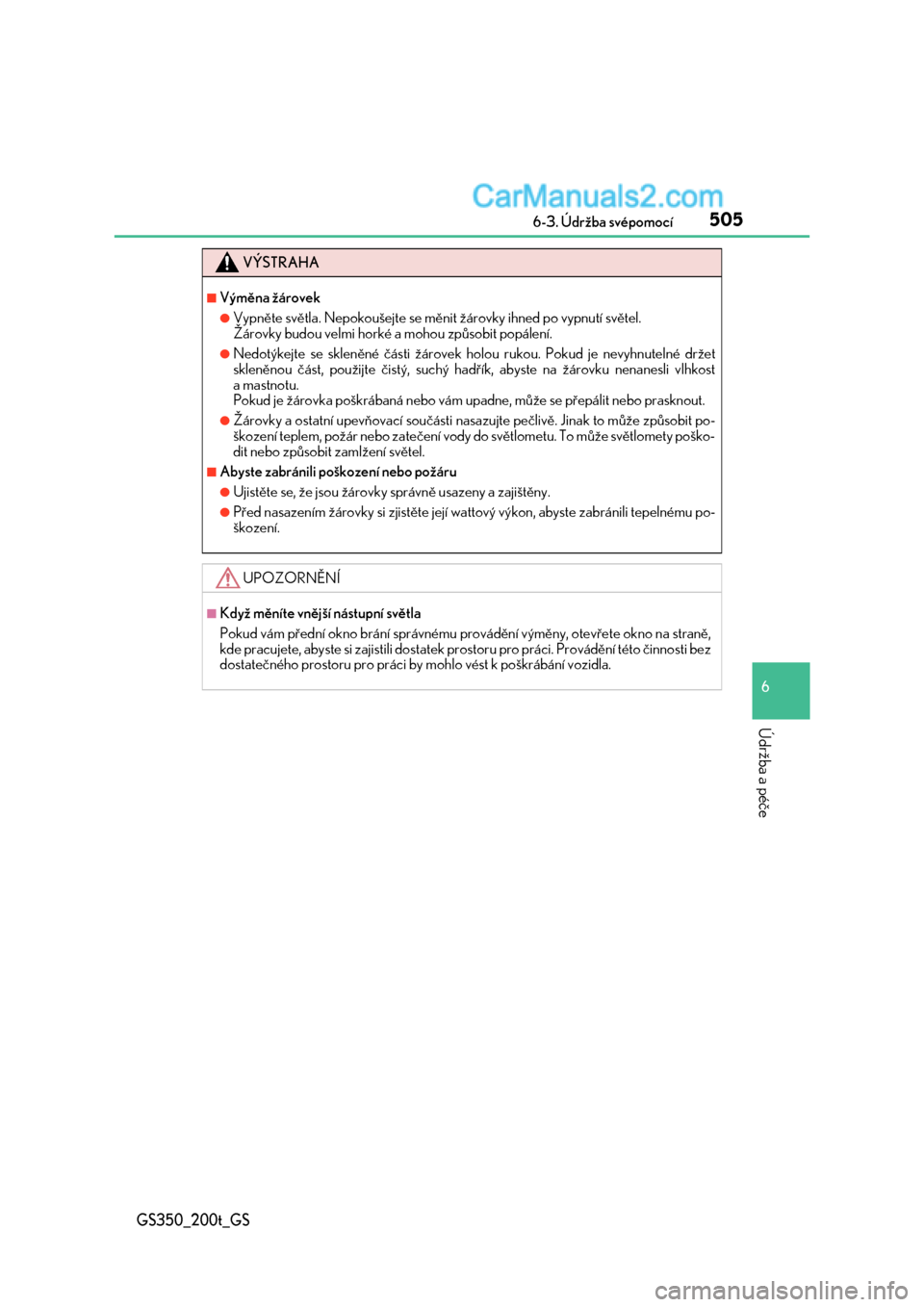

VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutelné držet
skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku nenanesli vlhkost
amastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může způsobit po-
škození teplem, požár nebo zatečení vody do světlometu. To může světlomety poško-
dit nebo způsobit zamlžení světel.
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili tepelnému po-
škození.
UPOZORNĚNÍ
■Když měníte vnější nástupní světla
Pokud vám přední okno brání správnému provádění výměny, otevřete okno na straně,
kde pracujete, abyste si zajistili dostatek prostoru pro práci. Provádění této činnosti bez
dostatečného prostoru pro práci by mohlo vést k poškrábání vozidla.

5066-3. Údržba svépomocí
GS350_200t_GS

507

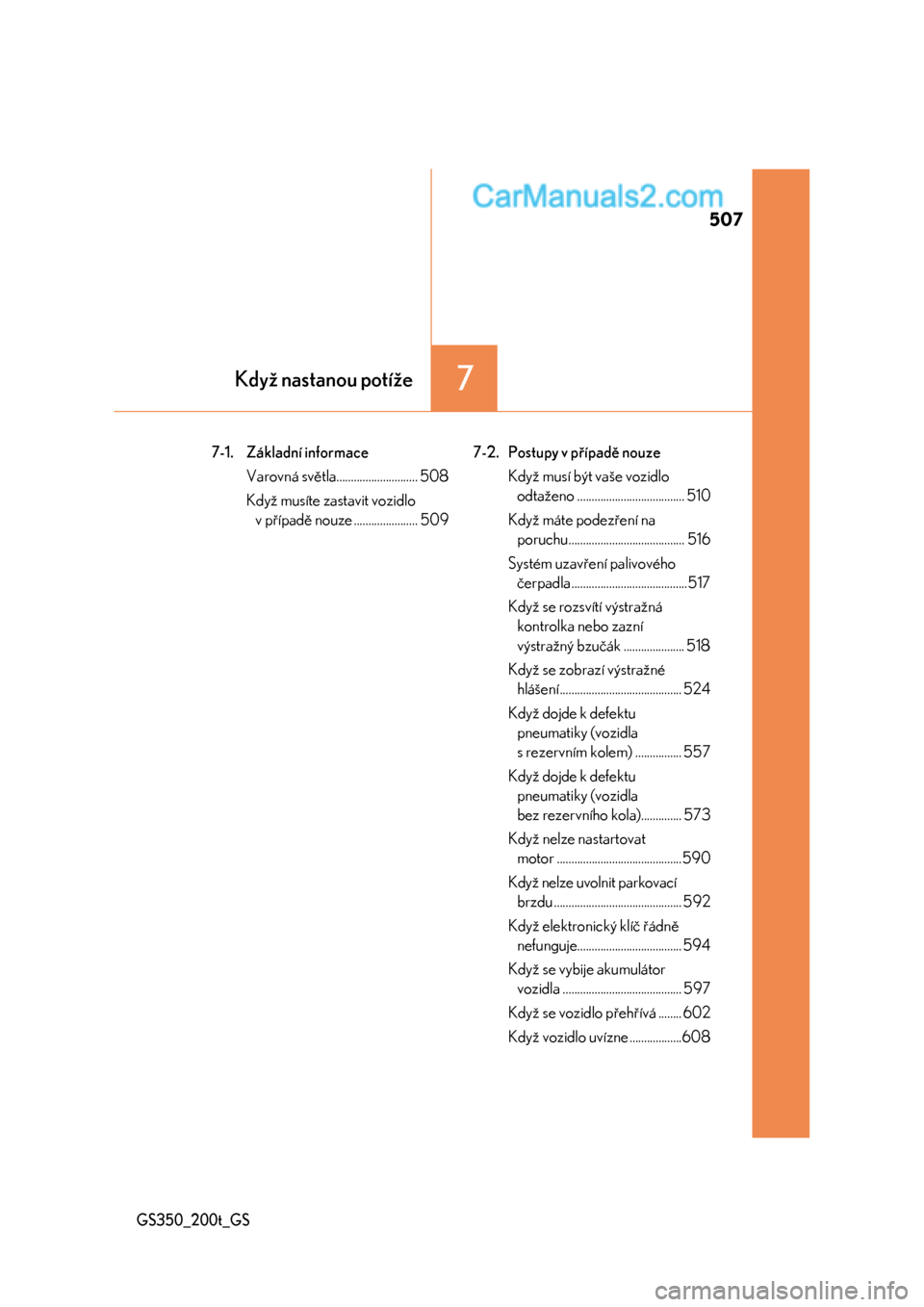

7Když nastanou potíže
GS350_200t_GS
7-1. Základní informace
Varovná světla............................ 508
Když musíte zastavit vozidlo
v případě nouze ...................... 5097-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo ..................................... 510
Když máte podezření na
poruchu........................................ 516
Systém uzavření palivového
čerpadla ........................................517
Když se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák ..................... 518
Když se zobrazí výstražné
hlášení .......................................... 524
Když dojde k defektu
pneumatiky (vozidla
s rezervním kolem) ................ 557
Když dojde k defektu
pneumatiky (vozidla
bez rezervního kola).............. 573
Když nelze nastartovat
motor ...........................................590
Když nelze uvolnit parkovací
brzdu ............................................ 592
Když elektronický klíč řádně
nefunguje.................................... 594
Když se vybije akumulátor
vozidla ......................................... 597
Když se vozidlo přehřívá ........ 602
Když vozidlo uvízne ..................608

5087-1. Základní informace
GS350_200t_GS

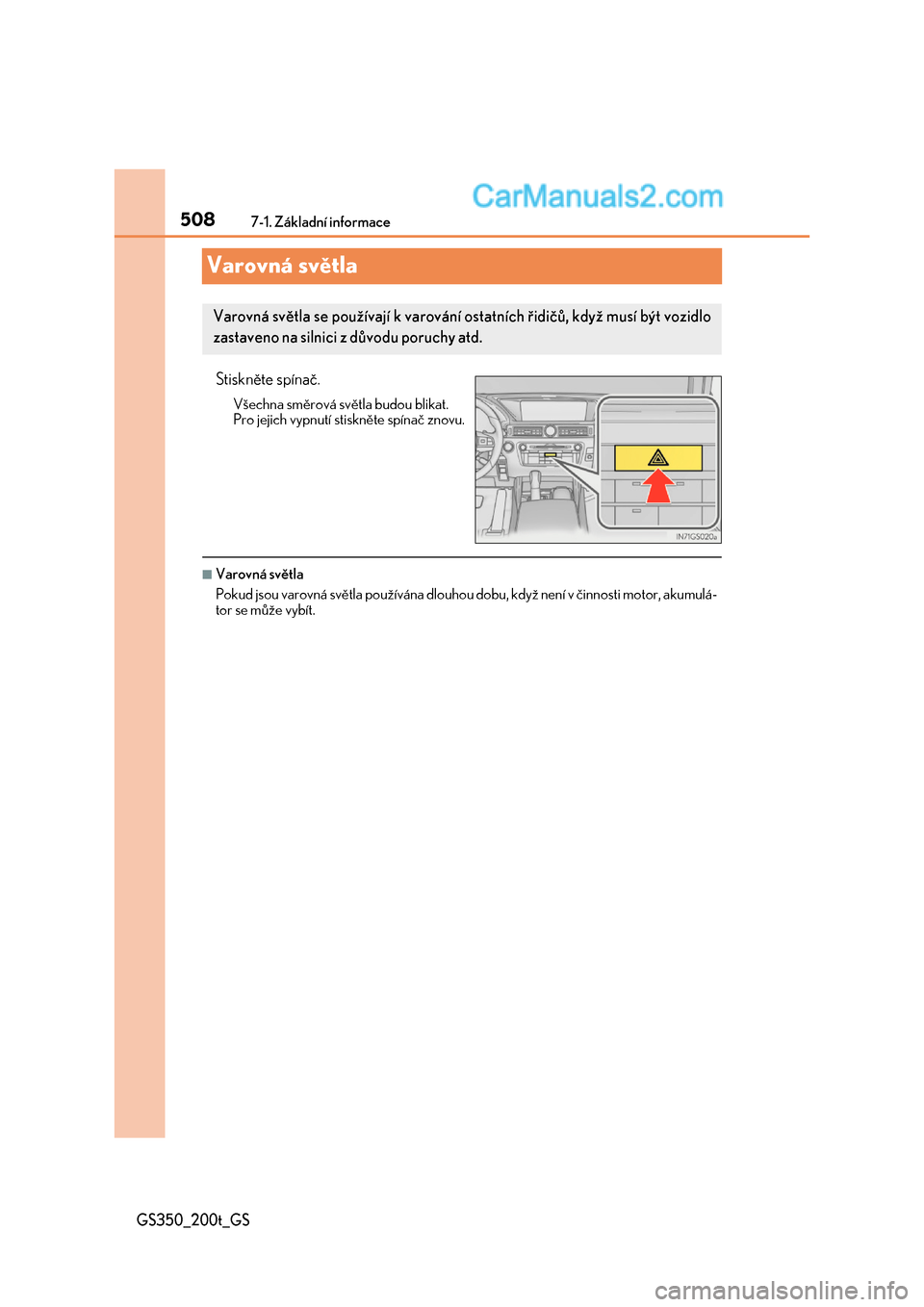

Varovná světla
Stiskněte spínač.
Všechna směrová světla budou blikat.
Pro jejich vypnutí st iskněte spínač znovu.
■Varovná světla
Pokud jsou varovná světla používána dlouhou dobu, když není v činnosti motor, akumulá- tor se může vybít.
Varovná světla se používají k varování ostatních řidičů, když musí být vozidlo
zastaveno na silnici z důvodu poruchy atd.

509
7
7-1. Základní informace
Když nastanou potíže
GS350_200t_GS

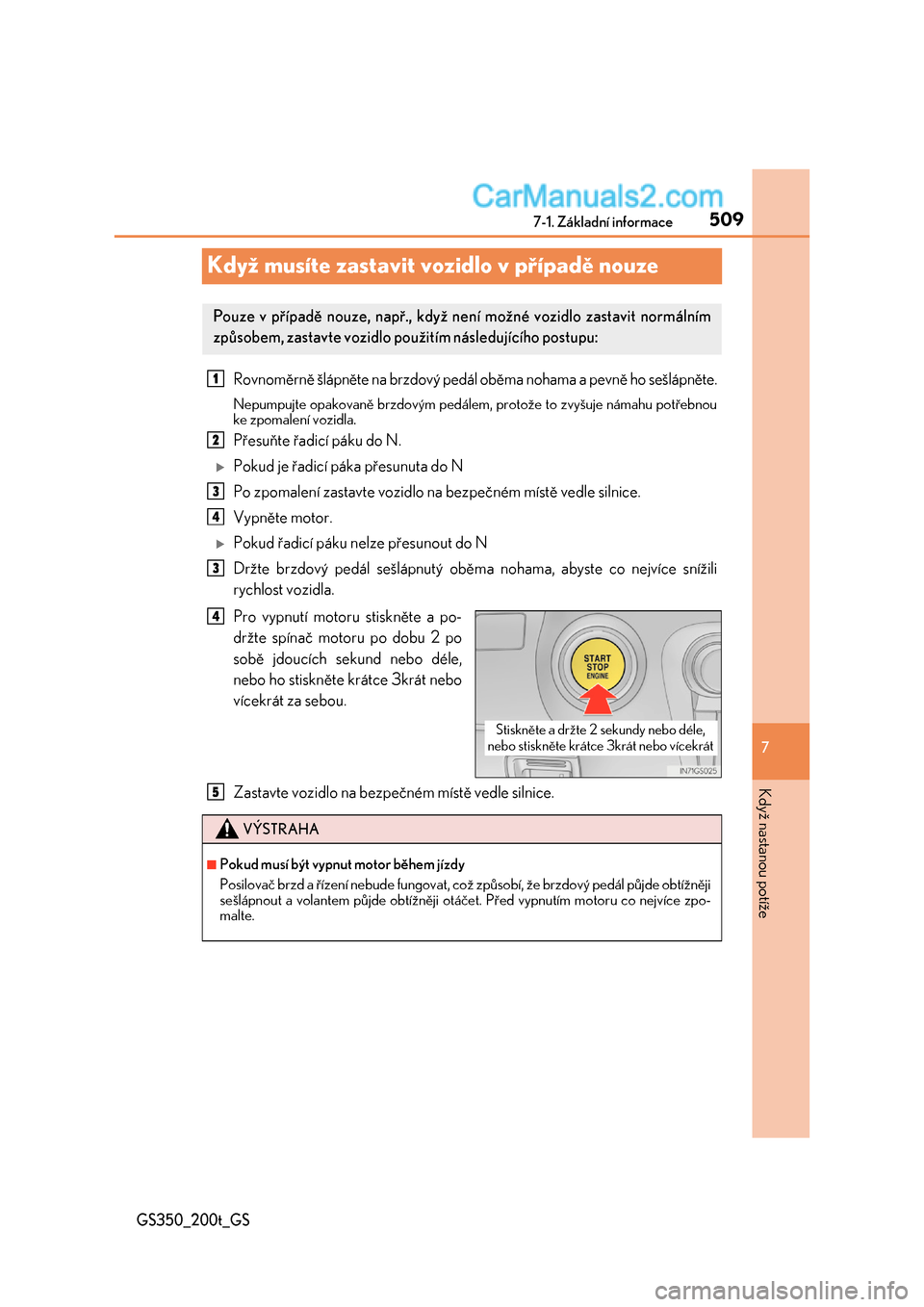

Když musíte zastavit vozidlo v případě nouze
Rovnoměrně šlápněte na brzdový pedál oběma nohama a pevně ho sešlápněte.
Nepumpujte opakovaně brzdovým pedálem, protože to zvyšuje námahu potřebnou
ke zpomalení vozidla.
Přesuňte řadicí páku do N.
Pokud je řadicí páka přesunuta do N
Po zpomalení zastavte vozidlo na bezpečném místě vedle silnice.
Vypněte motor.
Pokud řadicí páku nelze přesunout do N
Držte brzdový pedál sešlápnutý oběm a nohama, abyste co nejvíce snížili
rychlost vozidla.
Pro vypnutí motoru stiskněte a po-
držte spínač motoru po dobu 2 po
sobě jdoucích sekund nebo déle,
nebo ho stiskněte krátce 3krát nebo
vícekrát za sebou.
Zastavte vozidlo na bezpečném místě vedle silnice.
Pouze v případě nouze, např., když ne ní možné vozidlo zastavit normálním
způsobem, zastavte vozidlo po užitím následujícího postupu:
1
2
3
4
3
Stiskněte a držte 2 sekundy nebo déle,
nebo stiskněte krátce 3krát nebo vícekrát
4
VÝSTRAHA
■Pokud musí být vypnut motor během jízdy
Posilovač brzd a řízení nebude fungovat, což způsobí, že brzdový pedál půjde obtížněji
sešlápnout a volantem půjde obtížněji otáčet. Před vypnutím motoru co nejvíce zpo- malte.
5

5107-2. Postupy v případě nouze
GS350_200t_GS

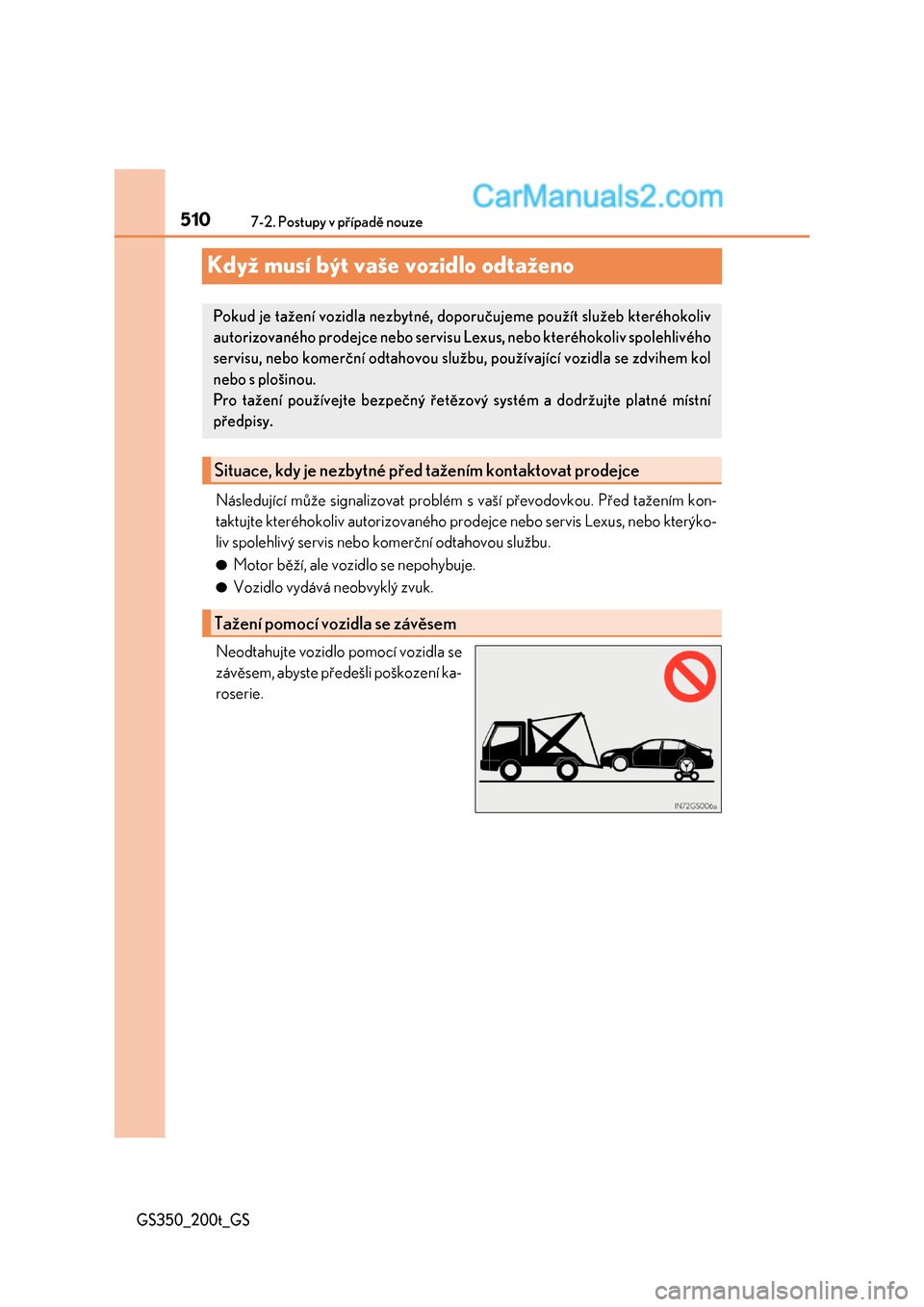

Když musí být vaše vozidlo odtaženo
Následující může signalizovat problém s vaší převodovkou. Před tažením kon-
taktujte kteréhokoliv autorizovaného prod ejce nebo servis Lexus, nebo kterýko-
liv spolehlivý servis nebo komerční odtahovou službu.
●Motor běží, ale vozidlo se nepohybuje.
●Vozidlo vydává neobvyklý zvuk.
Neodtahujte vozidlo pomocí vozidla se
závěsem, abyste předešli poškození ka-
roserie.
Pokud je tažení vozidla nezbytné, dopo ručujeme použít služeb kteréhokoliv
autorizovaného prodejce nebo servisu Lexus, nebo kteréhokoliv spolehlivého
servisu, nebo komerční odtahovou službu , používající vozidla se zdvihem kol
nebo s plošinou.
Pro tažení používejte bezpečný řetězo vý systém a dodržujte platné místní
předpisy.
Situace, kdy je nezbytné před tažením kontaktovat prodejce
Tažení pomocí vozidla se závěsem
