Lexus GS250 2014 Betriebsanleitung (in German)

5917-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten

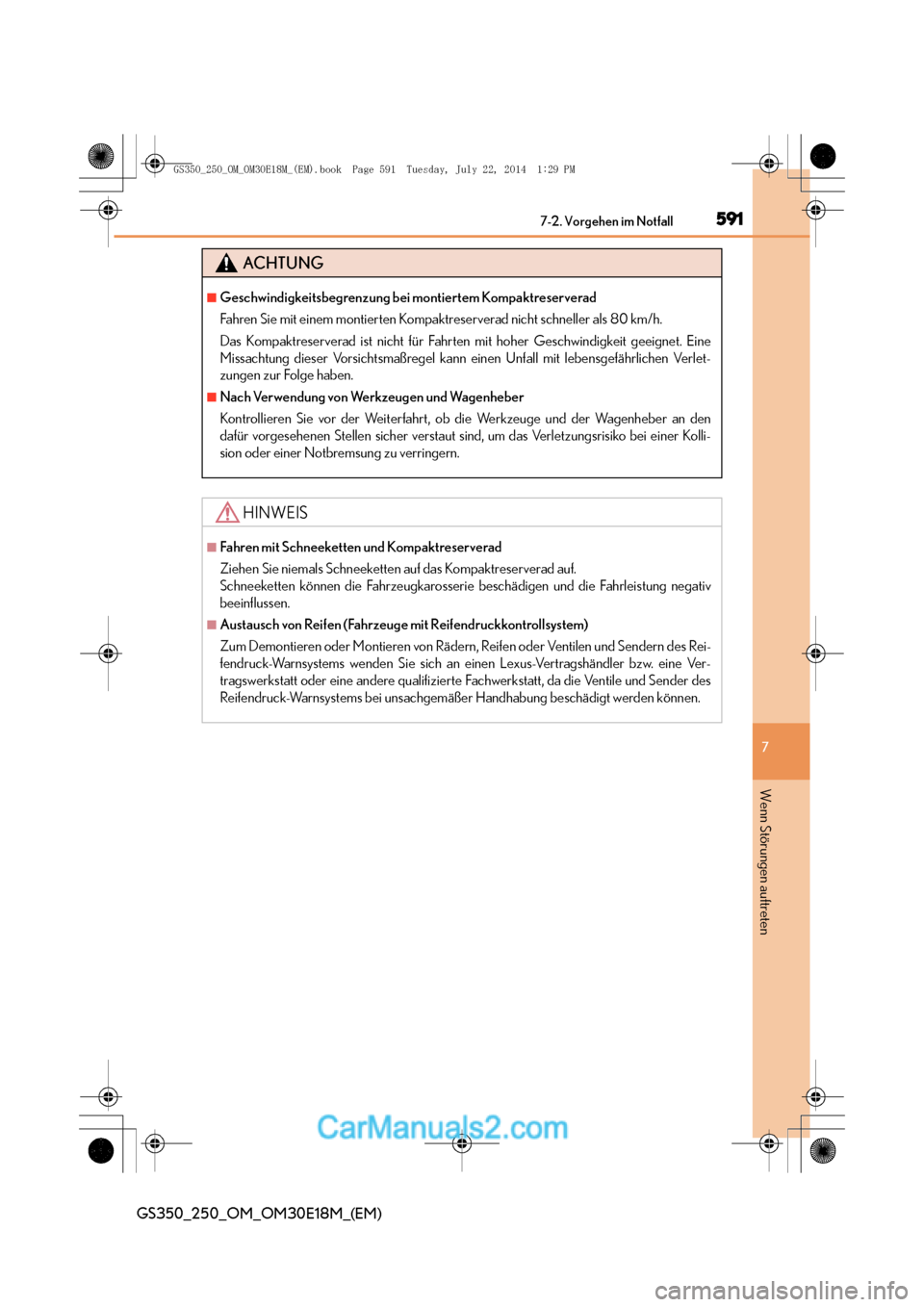

ACHTUNG
■Geschwindigkeitsbegrenzung bei montiertem Kompaktreserverad
Fahren Sie mit einem montierten Kompaktreserverad nicht schneller als 80 km/h.
Das Kompaktreserverad ist nicht für Fahrten mit hoher Geschwindigkeit geeignet. Eine
Missachtung dieser Vorsichtsmaßregel kann einen Unfall mit lebensgefährlichen Verlet-
zungen zur Folge haben.
■Nach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenheber an den
dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko bei einer Kolli-
sion oder einer Notbremsung zu verringern.
HINWEIS
■Fahren mit Schneeketten und Kompaktreserverad
Ziehen Sie niemals Schneeketten auf das Kompaktreserverad auf.
Schneeketten können die Fahrzeugkarosserie beschädigen und die Fahrleistung negativ
beeinflussen.
■Austausch von Reifen (Fahrzeuge mit Reifendruckkontrollsystem)
Zum Demontieren oder Montieren von Rädern, Reifen oder Ventilen und Sendern des Rei-
fendruck-Warnsystems wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Ver-
tragswerkstatt oder eine andere qualifizierte Fachwerkstatt, da die Ventile und Sender des
Reifendruck-Warnsystems bei unsachgemäßer Handhabung beschädigt werden können.
GS350_250_OM_OM30E18M_(EM).book Page 591 Tuesday, July 22, 20 14 1:29 PM

5927-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)
Bei einer Reifenpanne (Fahrzeuge ohne Reserverad)
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem Unter-
grund an.
●Betätigen Sie die Feststellbremse.
●Schalten Sie den Schalt-/Wählhebel auf P.
●Stellen Sie den Motor ab.
●Schalten Sie die Warnblinkanlage ein. ( →S. 534)
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern mit einem
Reifenreparaturset.
Eine Reifenpanne, die durch das Eindringen eines Nagels oder einer
Schraube in das Reifenprofil verurs acht wurde, kann übergangsweise mit
dem Reparatursatz für Reifenpannen repariert werden.
ACHTUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen
Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Fahren mit einem platten Reifen kann zu einer Rissbildung in der Seitenwand führen.
In diesem Fall kann der Reifen bei Verwendung eines Reparatursets platzen.
Vor dem Reparieren des Fahrzeugs
GS350_250_OM_OM30E18M_(EM).book Page 592 Tuesday, July 22, 20 14 1:29 PM

5937-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten

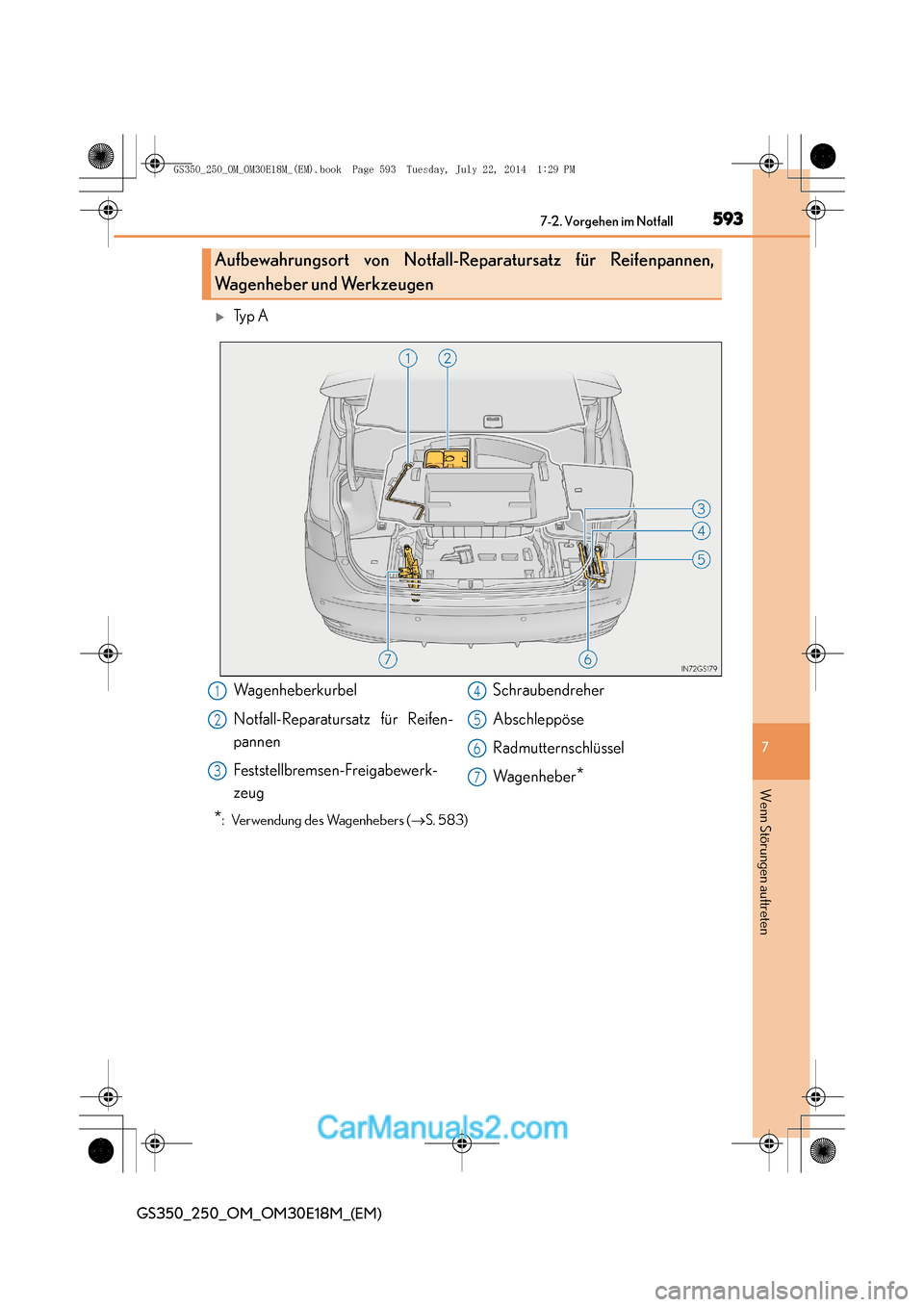

XTy p A
*: Verwendung des Wagenhebers (→S. 583)
Aufbewahrungsort von Notfall-Reparatursatz für Reifenpannen,
Wagenheber und Werkzeugen
Wagenheberkurbel
Notfall-Reparatursatz für Reifen-
pannen
Feststellbremsen-Freigabewerk-
zeug Schraubendreher
Abschleppöse
Radmutternschlüssel
Wa g e n h e b e r
*
1
2
3
4
5
6
7
GS350_250_OM_OM30E18M_(EM).book Page 593 Tuesday, July 22, 20
14 1:29 PM

5947-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)

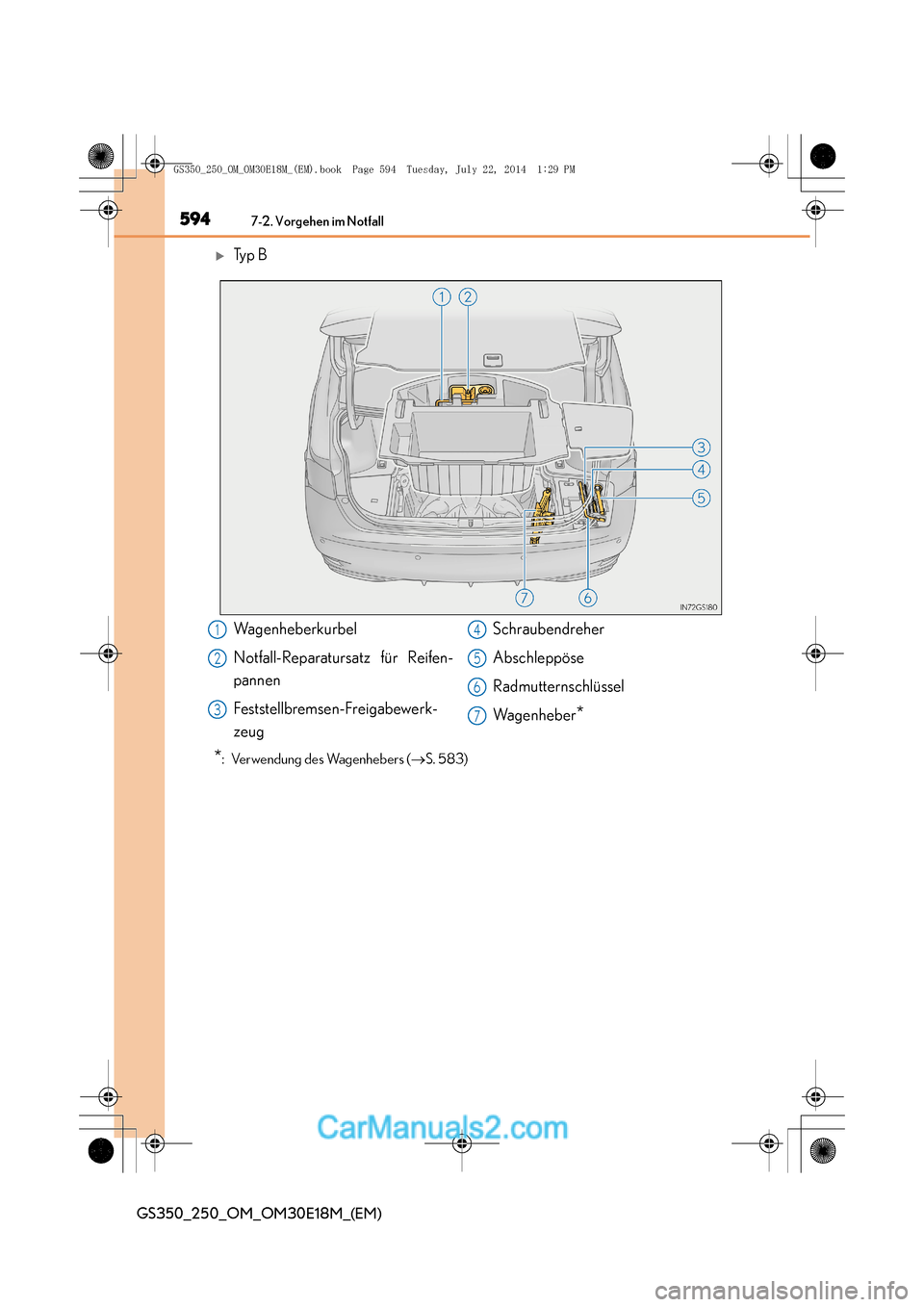

XTy p B
*: Verwendung des Wagenhebers (→S. 583)
Wagenheberkurbel
Notfall-Reparatursatz für Reifen-
pannen
Feststellbremsen-Freigabewerk-
zeug Schraubendreher
Abschleppöse
Radmutternschlüssel
Wa g e n h e b e r
*
1
2
3
4
5
6
7
GS350_250_OM_OM30E18M_(EM).book Page 594 Tuesday, July 22, 20
14 1:29 PM

5957-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten

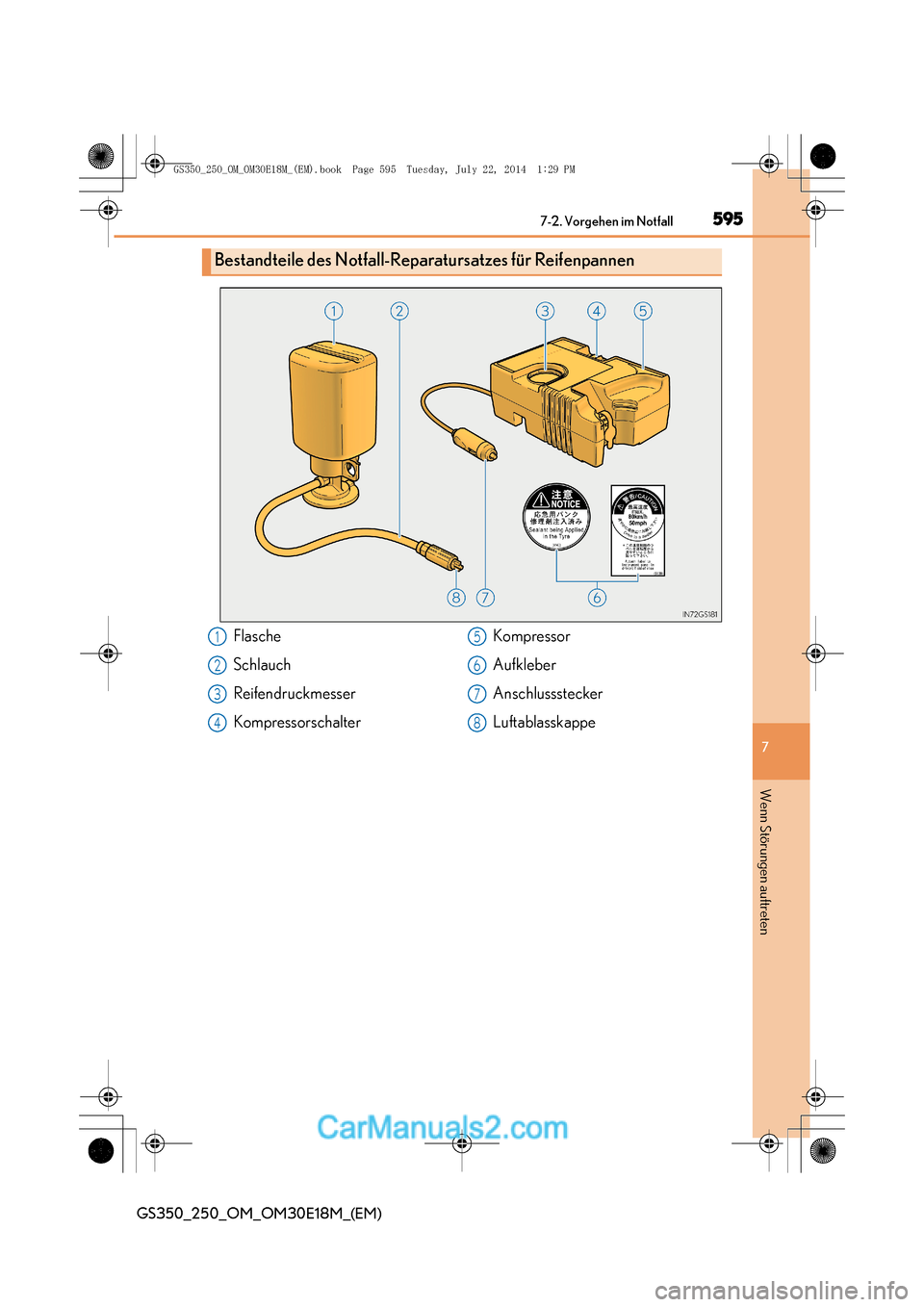

Bestandteile des Notfall-Reparatursatzes für Reifenpannen
Flasche
Schlauch
Reifendruckmesser
Kompressorschalter Kompressor
Aufkleber
Anschlussstecker
Luftablasskappe1
2
3
4
5
6
7
8
GS350_250_OM_OM30E18M_(EM).book Page 595 Tuesday, July 22, 20
14 1:29 PM

5967-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)

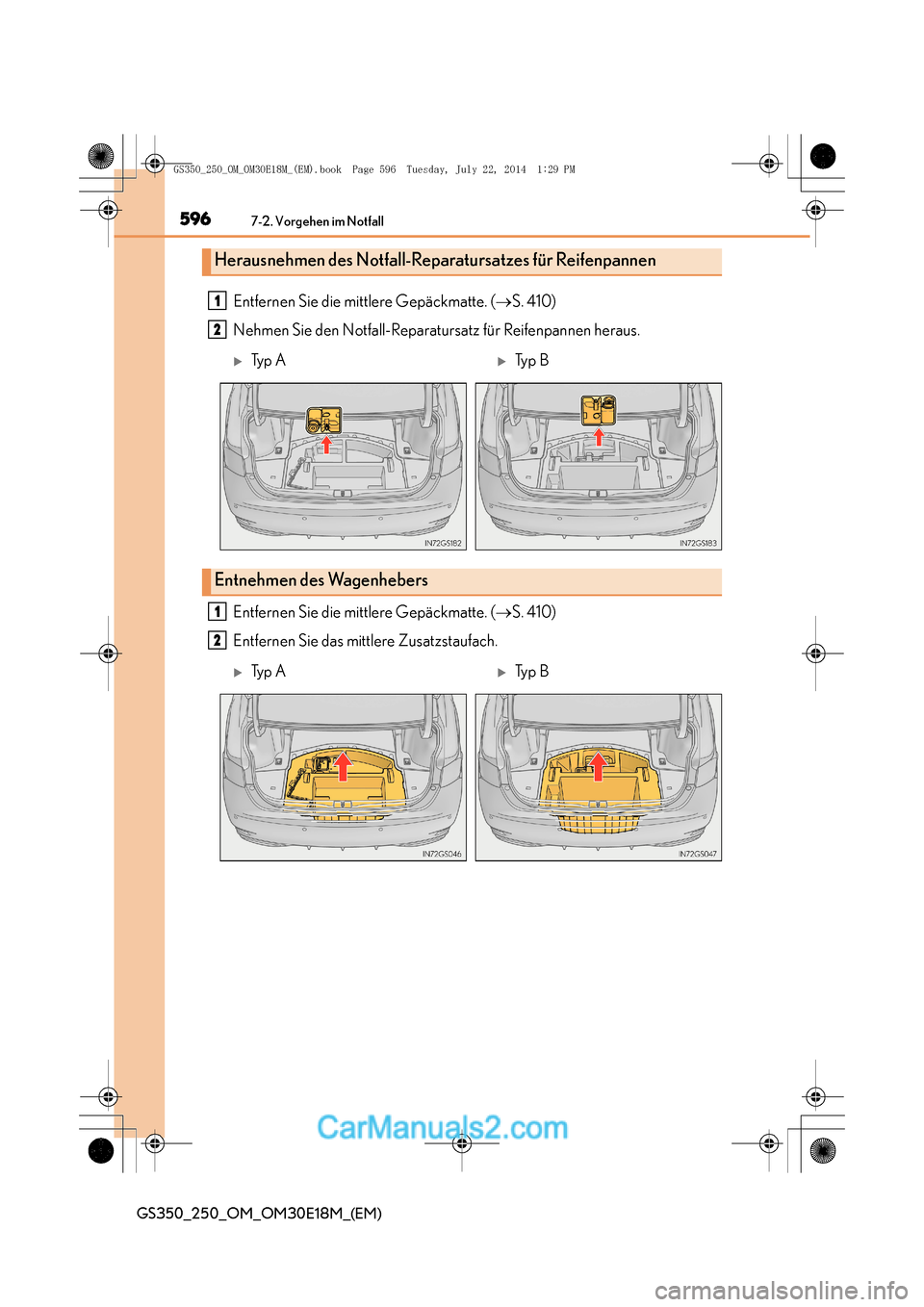

Entfernen Sie die mittlere Gepäckmatte. (→S. 410)
Nehmen Sie den Notfall-Reparatursatz für Reifenpannen heraus.
Entfernen Sie die mittlere Gepäckmatte. ( →S. 410)
Entfernen Sie das mittlere Zusatzstaufach.
Herausnehmen des Notfall-Reparatursatzes für Reifenpannen
1
2
XTy p AXTy p B
Entnehmen des Wagenhebers
1
2
XTy p AXTy p B
GS350_250_OM_OM30E18M_(EM).book Page 596 Tuesday, July 22, 20 14 1:29 PM

5977-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten

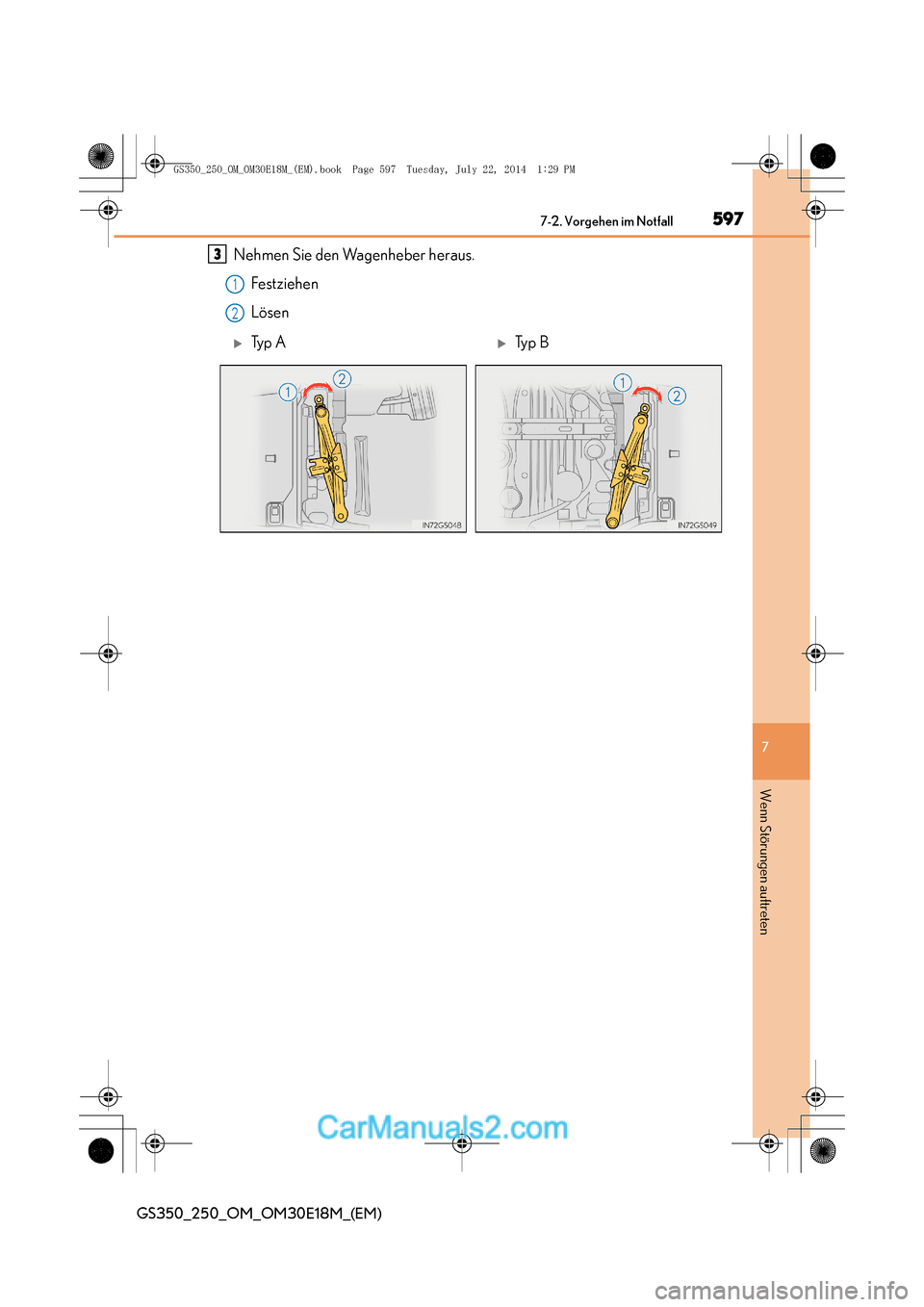

Nehmen Sie den Wagenheber heraus.Festziehen
Lösen3
1
2
XTy p AXTy p B
GS350_250_OM_OM30E18M_(EM).book Page 597 Tuesday, July 22, 20 14 1:29 PM

5987-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)

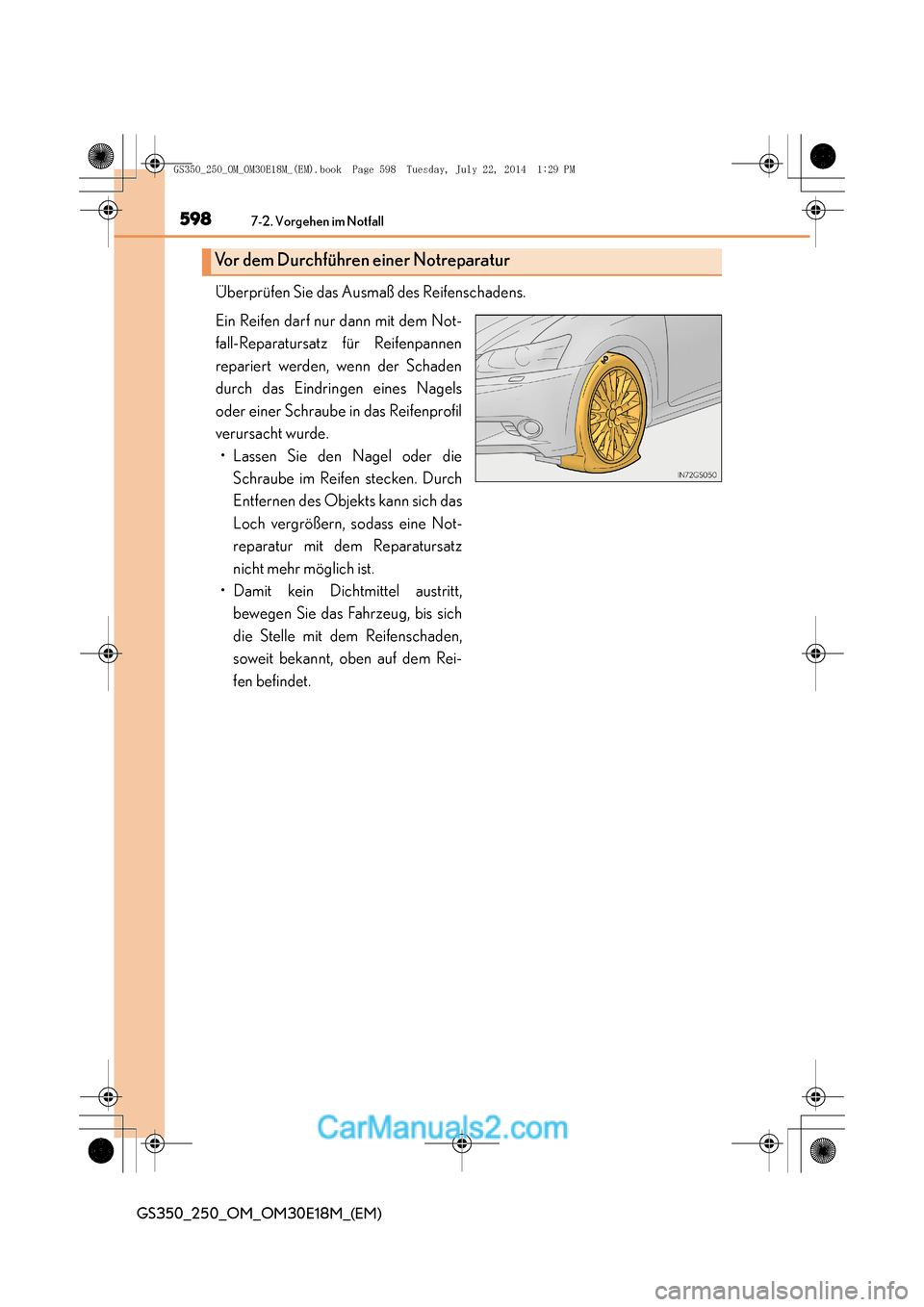

Überprüfen Sie das Ausmaß des Reifenschadens.
Ein Reifen darf nur dann mit dem Not-
fall-Reparatursatz für Reifenpannen
repariert werden, wenn der Schaden
durch das Eindringen eines Nagels
oder einer Schraube in das Reifenprofil
verursacht wurde.• Lassen Sie den Nagel oder die Schraube im Reifen stecken. Durch
Entfernen des Objekts kann sich das
Loch vergrößern, sodass eine Not-
reparatur mit dem Reparatursatz
nicht mehr möglich ist.
• Damit kein Dichtmittel austritt, bewegen Sie das Fahrzeug, bis sich
die Stelle mit dem Reifenschaden,
soweit bekannt, oben auf dem Rei-
fen befindet.
Vor dem Durchführen einer Notreparatur
GS350_250_OM_OM30E18M_(EM).book Page 598 Tuesday, July 22, 20 14 1:29 PM

5997-2. Vorgehen im Notfall
7
GS350_250_OM_OM30E18M_(EM)
Wenn Störungen auftreten

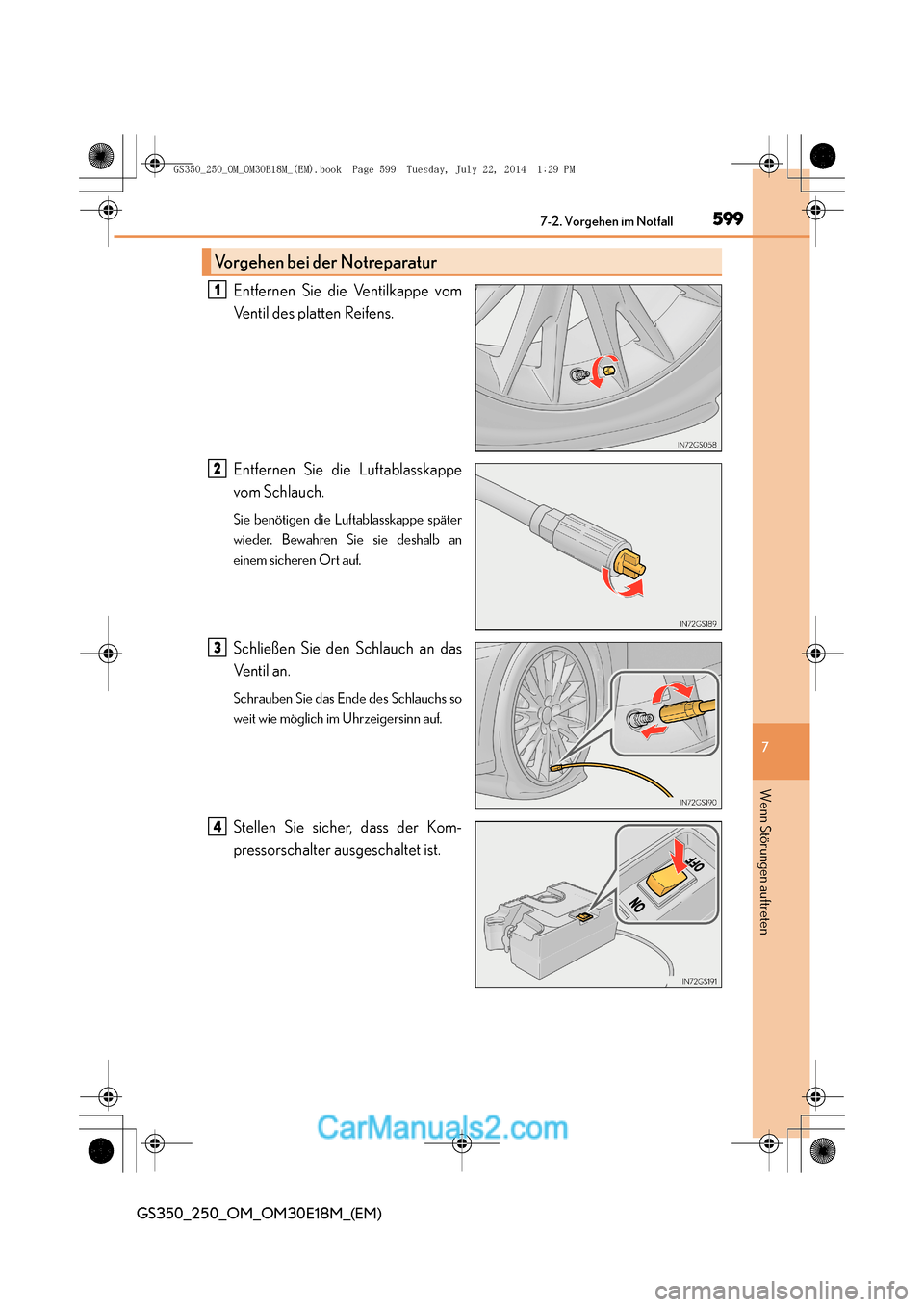

Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie benötigen die Luftablasskappe später
wieder. Bewahren Sie sie deshalb an
einem sicheren Ort auf.
Schließen Sie den Schlauch an das
Ventil an.
Schrauben Sie das Ende des Schlauchs so
weit wie möglich im Uhrzeigersinn auf.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Vorgehen bei der Notreparatur
1
2
3
4
GS350_250_OM_OM30E18M_(EM).book Page 599 Tuesday, July 22, 2014 1:29 PM

6007-2. Vorgehen im Notfall
GS350_250_OM_OM30E18M_(EM)
Entfernen Sie den Gummistopfen
vom Kompressor.
Stecken Sie den Anschlussstecker in die Bordnetz-Steckdose.
Schließen Sie die Flasche an den
Kompressor an.
Führen Sie die Flasche zum Anschließen
gerade in den Kompressor ein, und stellen
Sie sicher, dass der hervorstehende Teil
der Flasche korrekt an der Nut am
Gehäuse ausgerichtet ist.
5
6
XInnenseite des KonsolenkastensXRückseite des Konsolenkastens
7
GS350_250_OM_OM30E18M_(EM).book Page 600 Tuesday, July 22, 2014 1:29 PM
