Lexus GS250 2014 Instrukcja Obsługi (in Polish)

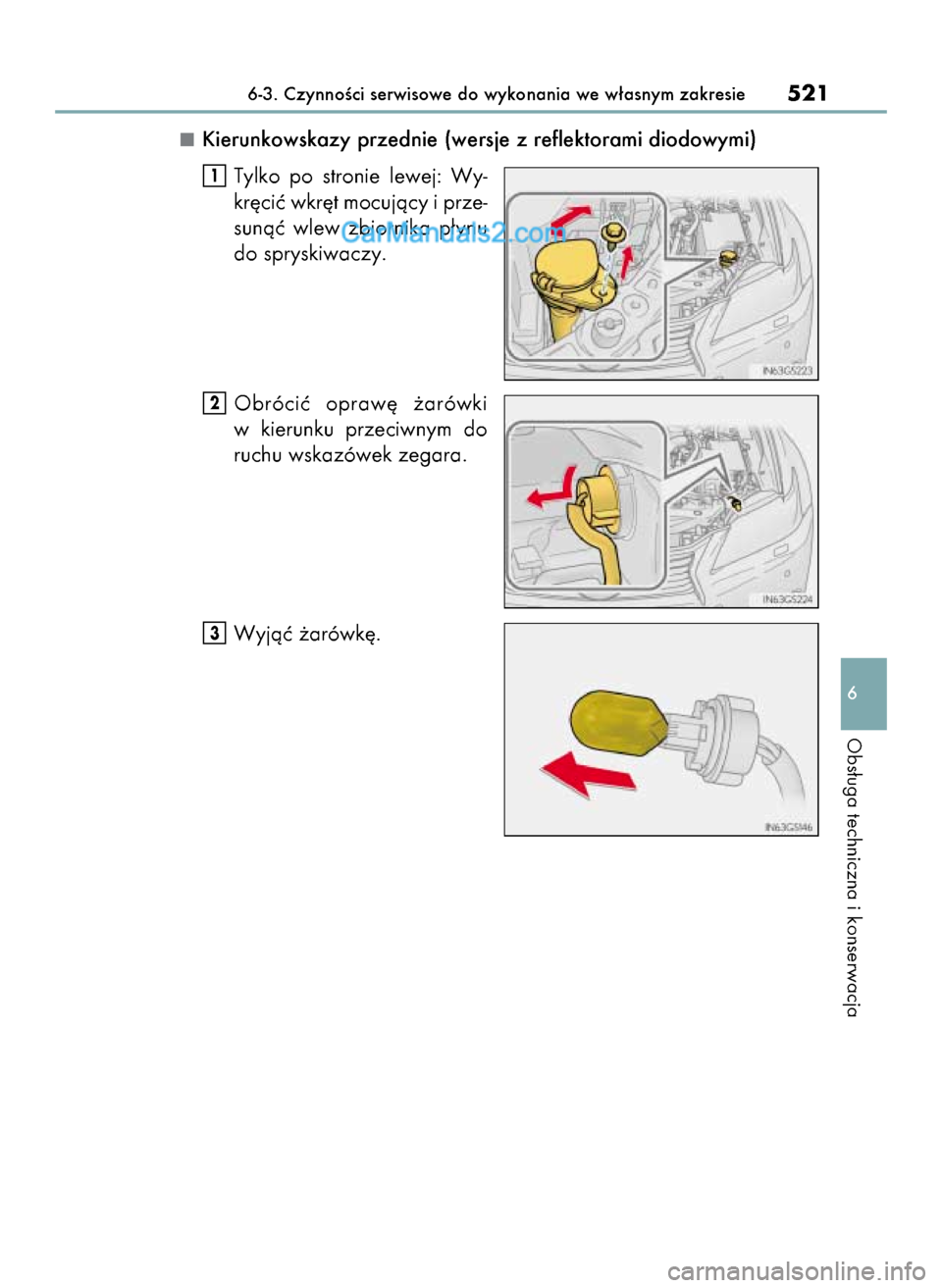

Kierunkowskazy przednie (wersje z reflektorami diodowymi)
Tylko po stronie lewej: Wy-
kr´ciç wkr´t mocujàcy i prze-
sunàç wlew zbiornika p∏ynu
do spryskiwaczy.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie521
6
Obs∏uga techniczna i konserwacja
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 521

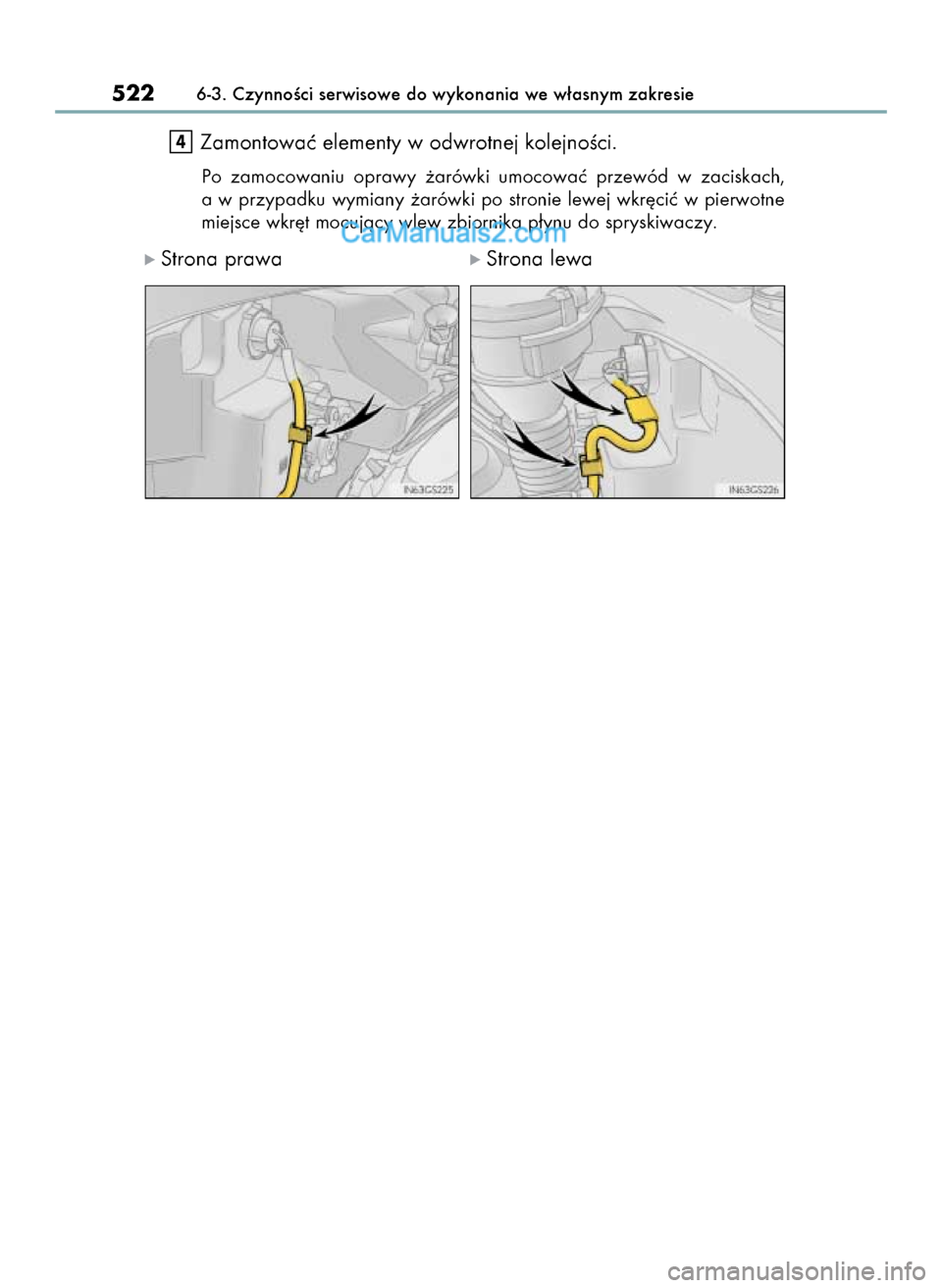

Zamontowaç elementy w odwrotnej kolejnoÊci.
Po zamocowaniu oprawy ˝arówki umocowaç przewód w zaciskach,
a w przypadku wymiany ˝arówki po stronie lewej wkr´ciç w pierwotne
miejsce wkr´t mocujàcy wlew zbiornika p∏ynu do spryskiwaczy.
ó Strona prawaó Strona lewa
4
5226-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 522

Kierunkowskazy tylne
Otworzyç pokryw´ baga˝ni-
ka i zdjàç os∏on´.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Zamontowaç elementy w od-
wrotnej kolejnoÊci.
Po zamocowaniu oprawy ˝a-
rówki umocowaç przewód
w zaciskach i zamocowaç os∏o-
n´ w pierwotnej pozycji.
4
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie523
6
Obs∏uga techniczna i konserwacja
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 523

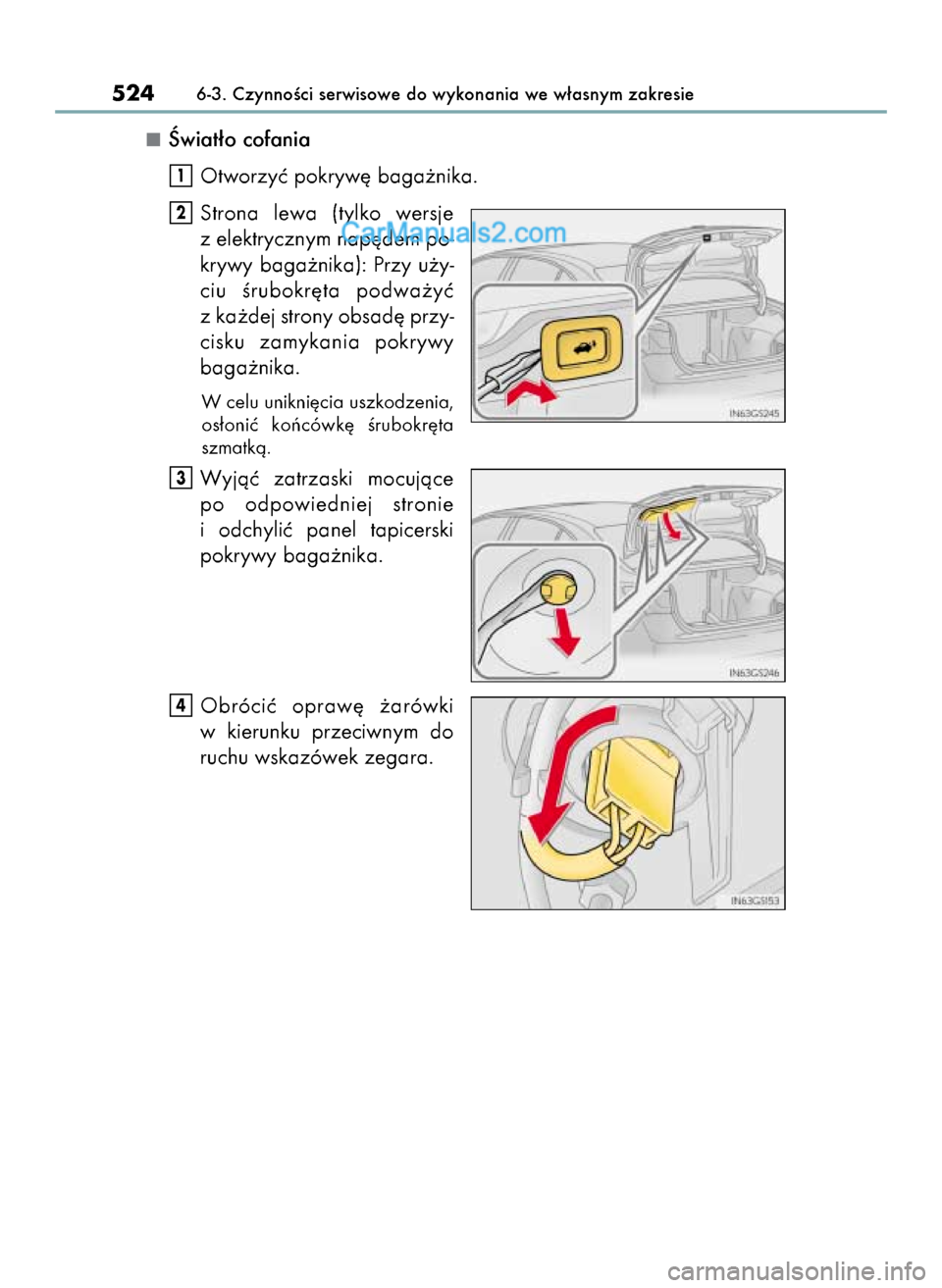

Âwiat∏o cofania
Otworzyç pokryw´ baga˝nika.
Strona lewa (tylko wersje
z elektrycznym nap´dem po-
krywy baga˝nika): Przy u˝y-
ciu Êrubokr´ta podwa˝yç
z ka˝dej strony obsad´ przy-
cisku zamykania pokrywy
baga˝nika.
W celu unikni´cia uszkodzenia,
os∏oniç koƒcówk´ Êrubokr´ta
szmatkà.
Wyjàç zatrzaski mocujàce
po odpowiedniej stronie
i odchyliç panel tapicerski
pokrywy baga˝nika.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
4
3
2
1
5246-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 524

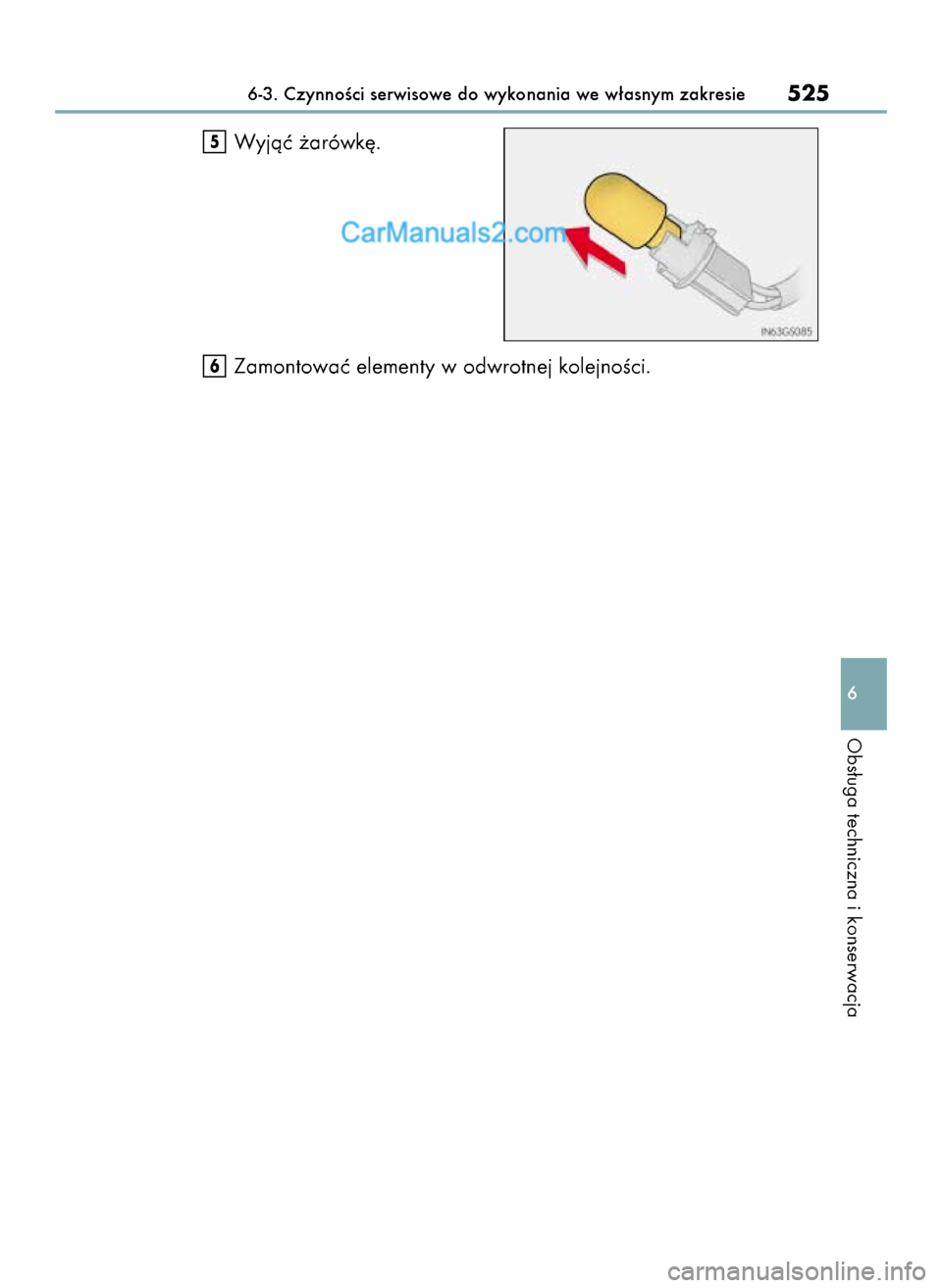

Wyjàç ˝arówk´.
Zamontowaç elementy w odwrotnej kolejnoÊci.
6
5
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie525
6
Obs∏uga techniczna i konserwacja
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 525

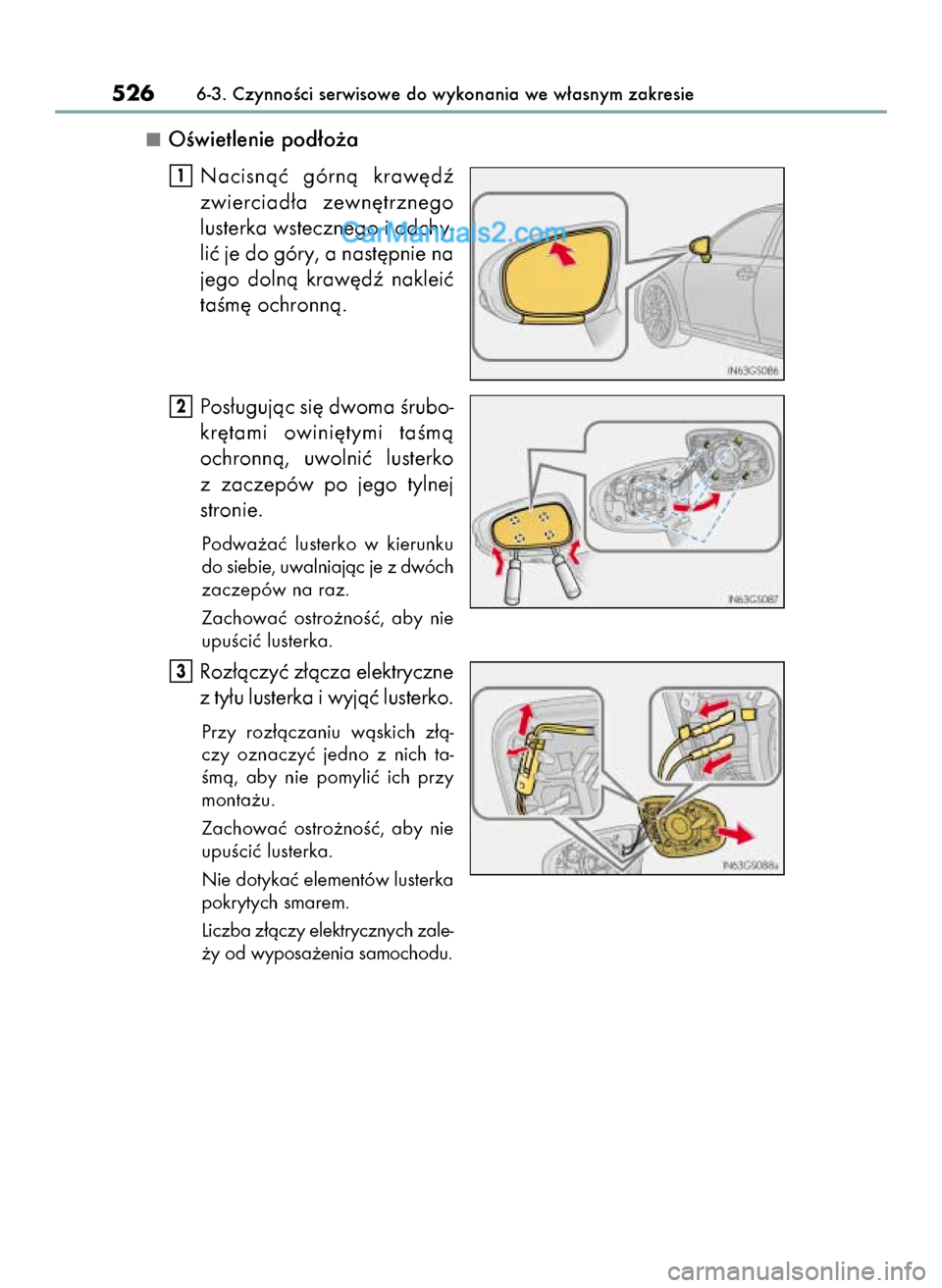

OÊwietlenie pod∏o˝a
Nacisnàç górnà kraw´dê
zwierciad∏a zewn´trznego
lusterka wstecznego i odchy-
liç je do góry, a nast´pnie na
jego dolnà kraw´dê nakleiç
taÊm´ ochronnà.
Pos∏ugujàc si´ dwoma Êrubo-
kr´tami owini´tymi taÊmà
ochronnà, uwolniç lusterko
z zaczepów po jego tylnej
stronie.
Podwa˝aç lusterko w kierunku
do siebie, uwalniajàc je z dwóch
zaczepów na raz.
Zachowaç ostro˝noÊç, aby nie
upuÊciç lusterka.
Roz∏àczyç z∏àcza elektryczne
z ty∏u lusterka i wyjàç lusterko.
Przy roz∏àczaniu wàskich z∏à-
czy oznaczyç jedno z nich ta-
Êmà, aby nie pomyliç ich przy
monta˝u.
Zachowaç ostro˝noÊç, aby nie
upuÊciç lusterka.
Nie dotykaç elementów lusterka
pokrytych smarem.
Liczba z∏àczy elektrycznych zale-
˝y od wyposa˝enia samochodu.
3
2
1
5266-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 526

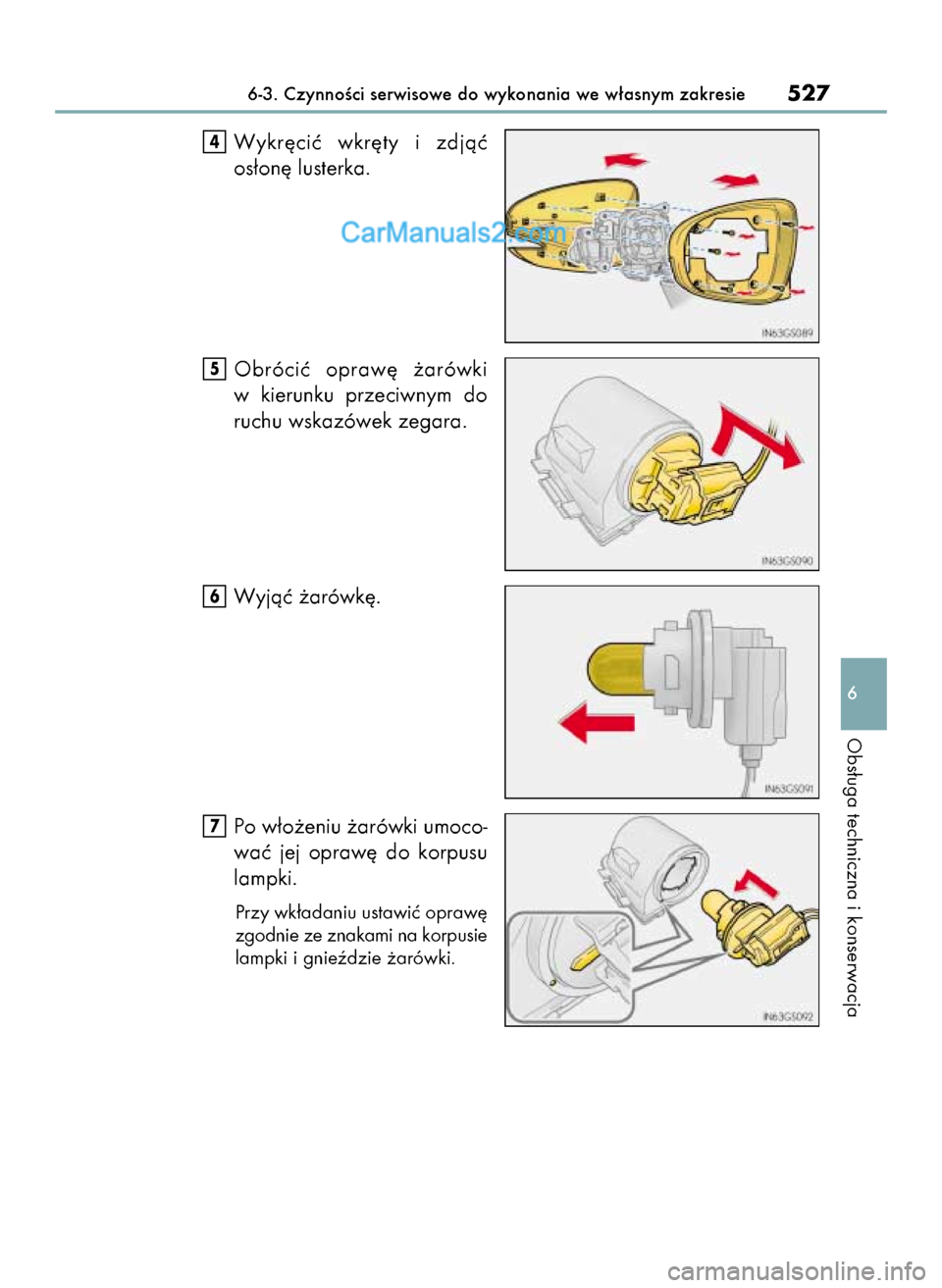

Wykr´ciç wkr´ty i zdjàç
os∏on´ lusterka.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Po w∏o˝eniu ˝arówki umoco-
waç jej opraw´ do korpusu
lampki.
Przy wk∏adaniu ustawiç opraw´
zgodnie ze znakami na korpusie
lampki i gnieêdzie ˝arówki.
7
6
5
4
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie527
6
Obs∏uga techniczna i konserwacja
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 527

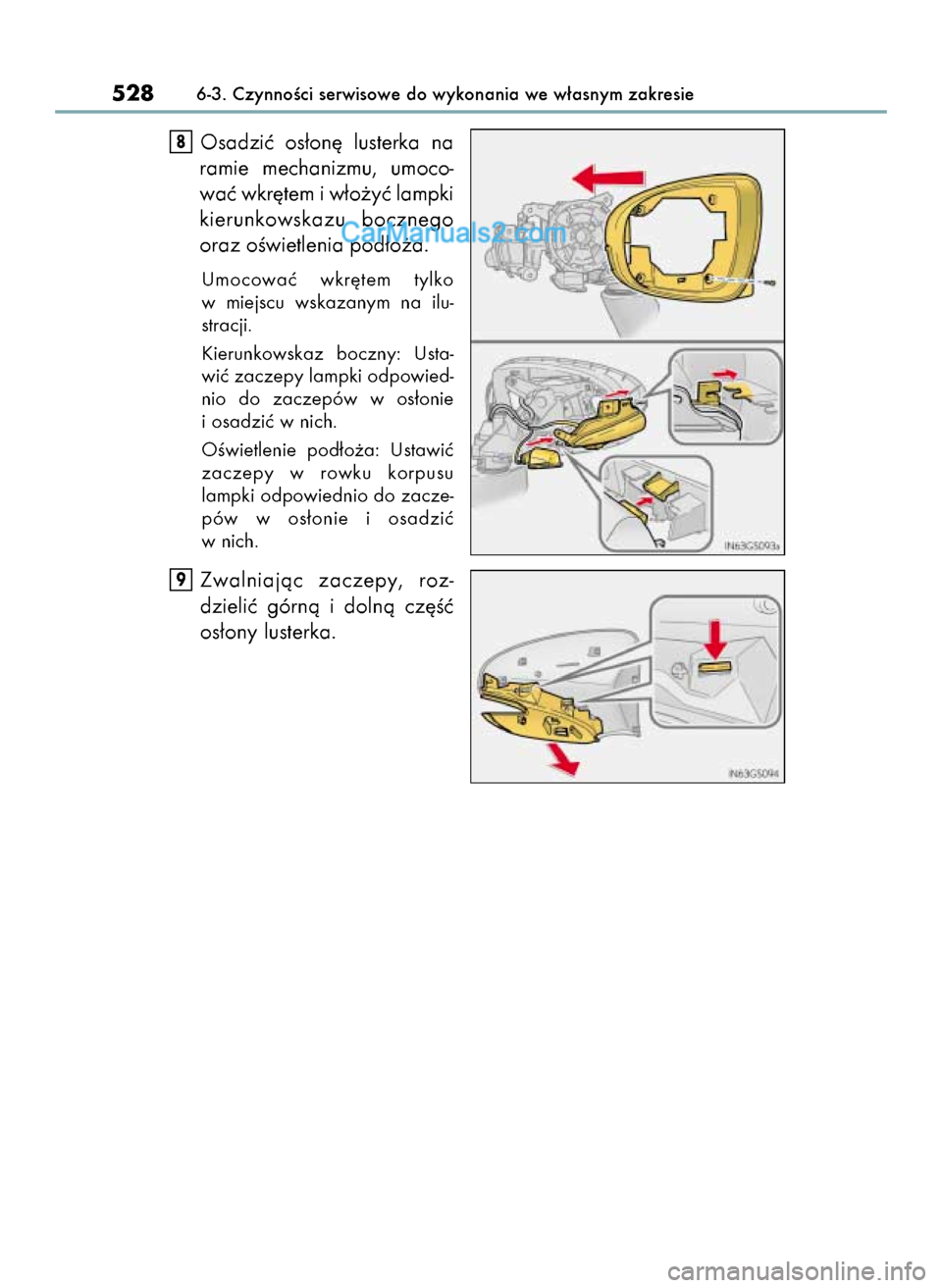

Osadziç os∏on´ lusterka na
ramie mechanizmu, umoco-
waç wkr´tem i w∏o˝yç lampki
kierunkowskazu bocznego
oraz oÊwietlenia pod∏o˝a.
Umocowaç wkr´tem tylko
w miejscu wskazanym na ilu-
stracji.
Kierunkowskaz boczny: Usta-
wiç zaczepy lampki odpowied-
nio do zaczepów w os∏onie
i osadziç w nich.
OÊwietlenie pod∏o˝a: Ustawiç
zaczepy w rowku korpusu
lampki odpowiednio do zacze-
pów w os∏onie i osadziç
w nich.
Zwalniajàc zaczepy, roz-
dzieliç górnà i dolnà cz´Êç
os∏ony lusterka.9
8
5286-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 528

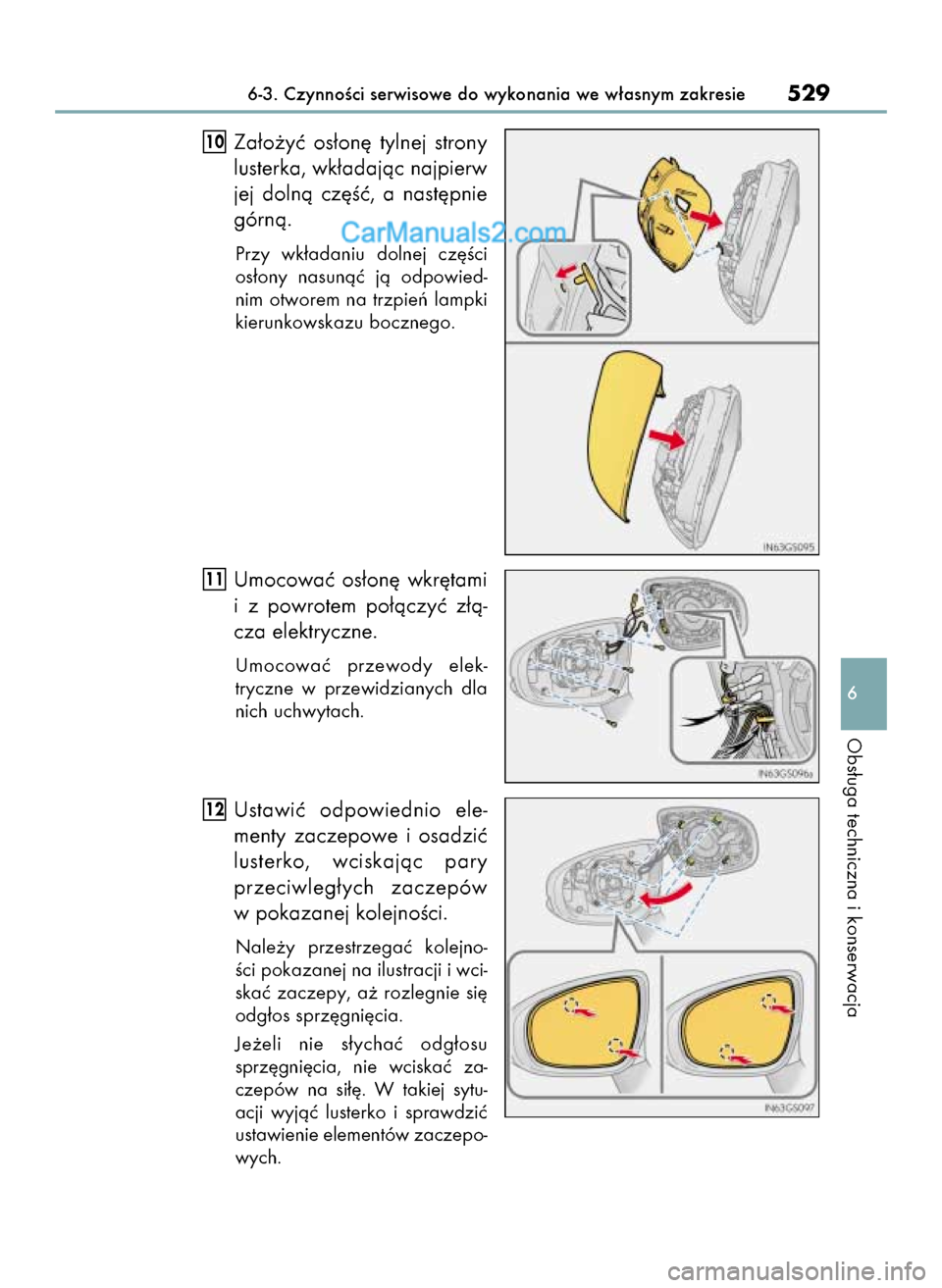

Za∏o˝yç os∏on´ tylnej strony
lusterka, wk∏adajàc najpierw
jej dolnà cz´Êç, a nast´pnie
górnà.
Przy wk∏adaniu dolnej cz´Êci
os∏ony nasunàç jà odpowied-
nim otworem na trzpieƒ lampki
kierunkowskazu bocznego.
Umocowaç os∏on´ wkr´tami
i z powrotem po∏àczyç z∏à-
cza elektryczne.
Umocowaç przewody elek-
tryczne w przewidzianych dla
nich uchwytach.
Ustawiç odpowiednio ele-
menty zaczepowe i osadziç
lusterko, wciskajàc pary
przeciwleg∏ych zaczepów
w pokazanej kolejnoÊci.
Nale˝y przestrzegaç kolejno-
Êci pokazanej na ilustracji i wci-
skaç zaczepy, a˝ rozlegnie si´
odg∏os sprz´gni´cia.
Je˝eli nie s∏ychaç odg∏osu
sprz´gni´cia, nie wciskaç za-
czepów na si∏´. W takiej sytu-
acji wyjàç lusterko i sprawdziç
ustawienie elementów zaczepo-
wych.
12
11
10
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie529
6
Obs∏uga techniczna i konserwacja
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 529

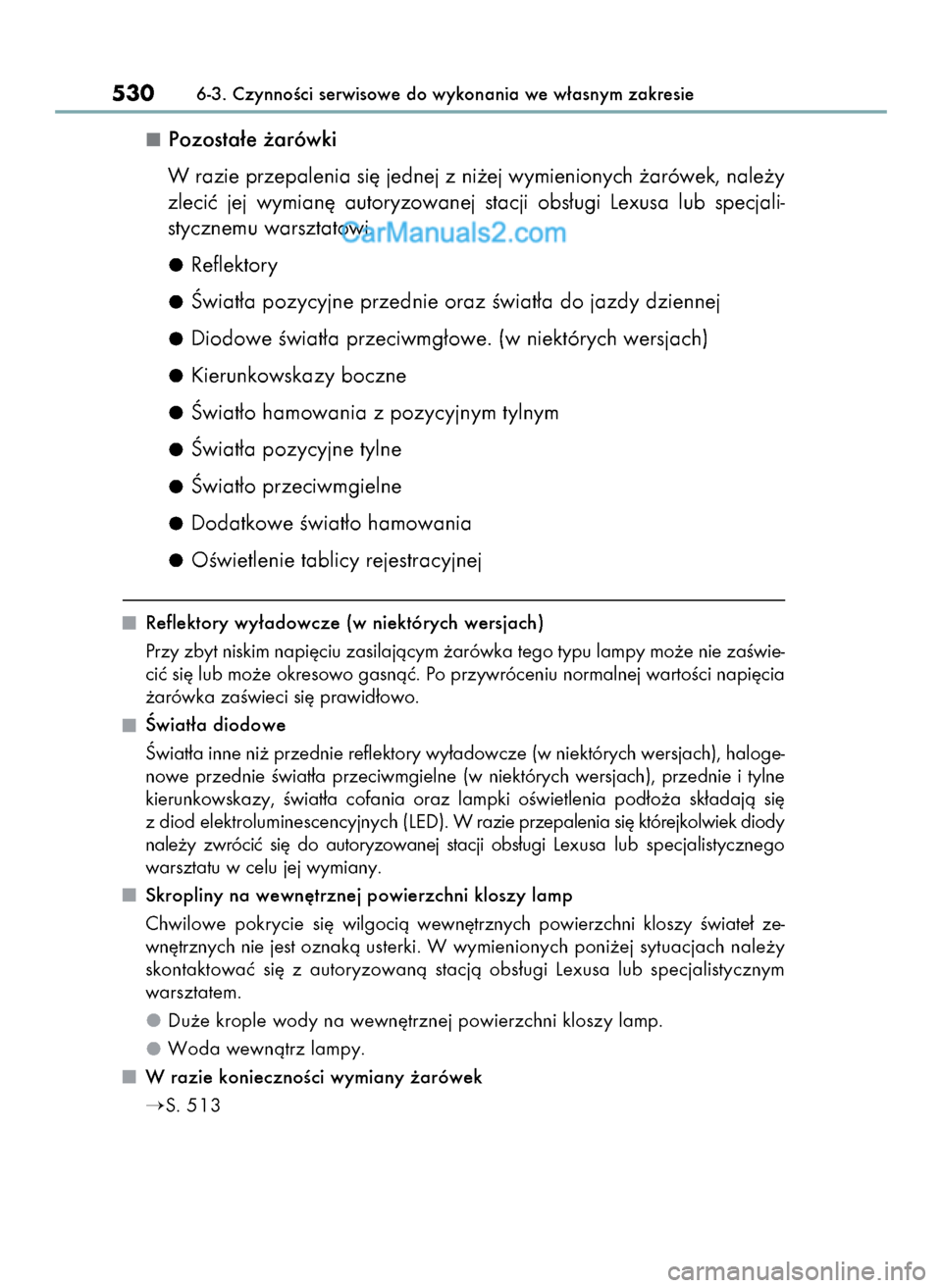

Pozosta∏e ˝arówki
W razie przepalenia si´ jednej z ni˝ej wymienionych ˝arówek, nale˝y
zleciç jej wymian´ autoryzowanej stacji obs∏ugi Lexusa lub specjali-
stycznemu warsztatowi.
Reflektory
Âwiat∏a pozycyjne przednie oraz Êwiat∏a do jazdy dziennej
Diodowe Êwiat∏a przeciwmg∏owe. (w niektórych wersjach)
Kierunkowskazy boczne
Âwiat∏o hamowania z pozycyjnym tylnym
Âwiat∏a pozycyjne tylne
Âwiat∏o przeciwmgielne
Dodatkowe Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Reflektory wy∏adowcze (w niektórych wersjach)
Przy zbyt niskim napi´ciu zasilajàcym ˝arówka tego typu lampy mo˝e nie zaÊwie-
ciç si´ lub mo˝e okresowo gasnàç. Po przywróceniu normalnej wartoÊci napi´cia
˝arówka zaÊwieci si´ prawid∏owo.
Âwiat∏a diodowe
Âwiat∏a inne ni˝ przednie reflektory wy∏adowcze (w niektórych wersjach), haloge-
nowe przednie Êwiat∏a przeciwmgielne (w niektórych wersjach), przednie i tylne
kierunkowskazy, Êwiat∏a cofania oraz lampki oÊwietlenia pod∏o˝a sk∏adajà si´
z diod elektroluminescencyjnych (LED). Wrazie przepalenia si´ którejkolwiek diody
nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Lexusa lub specjalistycznego
warsztatu w celu jej wymiany.
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏ ze-
wn´trznych nie jest oznakà usterki. W wymienionych poni˝ej sytuacjach nale˝y
skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Lexusa lub specjalistycznym
warsztatem.
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
W razie koniecznoÊci wymiany ˝arówek
S. 513
