System elektronicznego kluczyka, elek-
tryczna regulacja ustawienia kierownicy,
elektryczna regulacja ustawienia foteli,
wyÊwietlacz czo∏owy, modu∏ sterujàcy
w przednich prawych drzwiach, zespó∏
wskaêników, czujnik kàta obrotu kierowni-
cy, czujnik dryfu i przyspieszenia, sterownik
w górnej konsoli, modu∏ sterujàcy w przed-
nich lewych drzwiach, elektryczny nap´d
pokrywy baga˝nika, zegar, modu∏ sterujà-
cy nadwozia (ECU), RR CTRL SW, modu∏
sterujàcy bramy sieci CAN
17 FILTER 10 Skraplacz
18 A/C COMP 7,5 Uk∏ad klimatyzacji
19 H-LP CLN 30 Zmywacze reflektorów
20 FAN NO.2 40 Elektryczne wentylatory ch∏odzàce
21 LH J/B ALT 60 Skrzynka po∏àczeniowa po lewej stronie
22 FAN NO.1 80 Elektryczne wentylatory ch∏odzàce
23 P/I-B NO.1 50H-LP HI RH, H-LP HI LH, DRL, sygnalizacja
hamowania awaryjnego
24 EPB 30 Hamulec postojowy
25 LUG J/B-B 40 Skrzynka po∏àczeniowa w baga˝niku
26 R/B-B 20 EPS-B, TV
27 HORN 10 Sygna∏ dêwi´kowy
28 ETCS 10 Wielopunktowy (sekwencyjny) wtrysk paliwa
29 ALT-S 7,5 Uk∏ad ∏adowania
30 ECU-B 7,5 System elektronicznego kluczyka
31 DCM 7,5 DCM
32 D/C CUT 30 DOME, MPX-B
33 ABS NO.2 50 VDIM
34 ST 30 Uk∏ad rozruchowy
35 H-LP LO 30 Reflektory, H-LP RLY
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie501
6
Obs∏uga techniczna i konserwacja
BezpiecznikPràd
znamionowyObwód
16 MPX-B 10
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 501

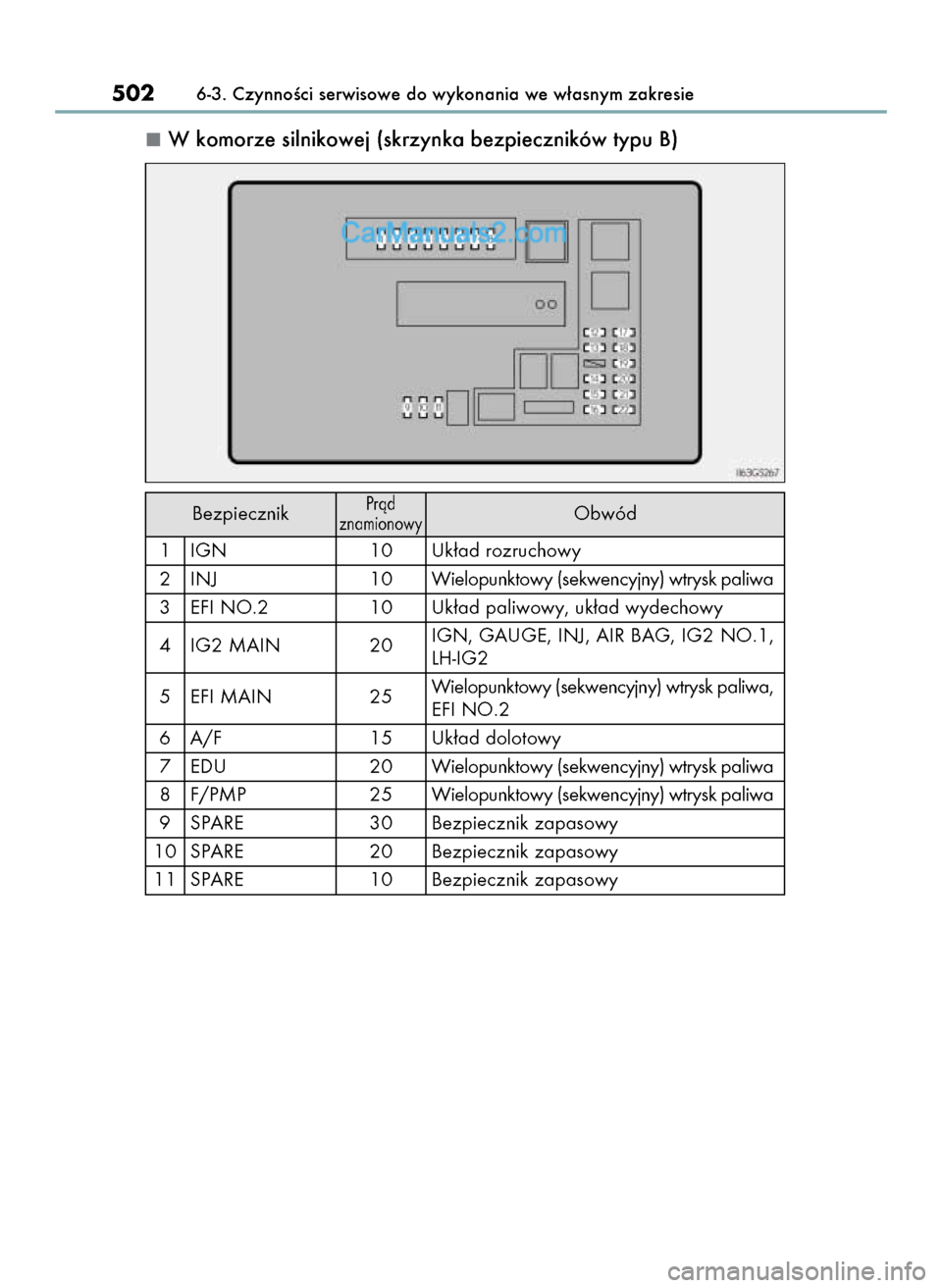

W komorze silnikowej (skrzynka bezpieczników typu B)
1 IGN 10 Uk∏ad rozruchowy
2 INJ 10 Wielopunktowy (sekwencyjny) wtrysk paliwa
3 EFI NO.2 10 Uk∏ad paliwowy, uk∏ad wydechowy
4 IG2 MAIN 20IGN, GAUGE, INJ, AIR BAG, IG2 NO.1,
LH-IG2
5 EFI MAIN 25Wielopunktowy (sekwencyjny) wtrysk paliwa,
EFI NO.2
6 A/F 15 Uk∏ad dolotowy
7 EDU 20 Wielopunktowy (sekwencyjny) wtrysk paliwa
8 F/PMP 25 Wielopunktowy (sekwencyjny) wtrysk paliwa
9 SPARE 30 Bezpiecznik zapasowy
10 SPARE 20 Bezpiecznik zapasowy
11 SPARE 10 Bezpiecznik zapasowy
5026-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
BezpiecznikPràd
znamionowyObwód
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 502

12 H-LP LH-LO 20 Reflektor lewy
13 H-LP RH-LO 20 Reflektor prawy
14 WASH-S 5Sterownik uk∏adów wspomagajàcych pro-
wadzenie samochodu
15 WIP-S 7,5Wycieraczki szyby przedniej, uk∏ad stero-
wania rozdzia∏em mocy
16 COMB SW 5 Wycieraczki szyby przedniej
17 TV 7,5WyÊwietlacz ze zdalnym sterownikiem do-
tykowym
18 EPS-B 5Elektryczne wspomaganie w uk∏adzie kie-
rowniczym
19 ODS 5 Bez obwodu
20 IG2 NO.1 5Uk∏ad sterowania rozdzia∏em mocy, DCM,
modu∏ sterujàcy bramy sieci CAN
21 GAUGE 5 Zespó∏ wskaêników
22 IG2 NO.2* 5 Wielopunktowy (sekwencyjny} wtrysk paliwa
*: Wersje z 8 biegowà skrzynià biegów
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie503
6
Obs∏uga techniczna i konserwacja
BezpiecznikPràd
znamionowyObwód
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 503

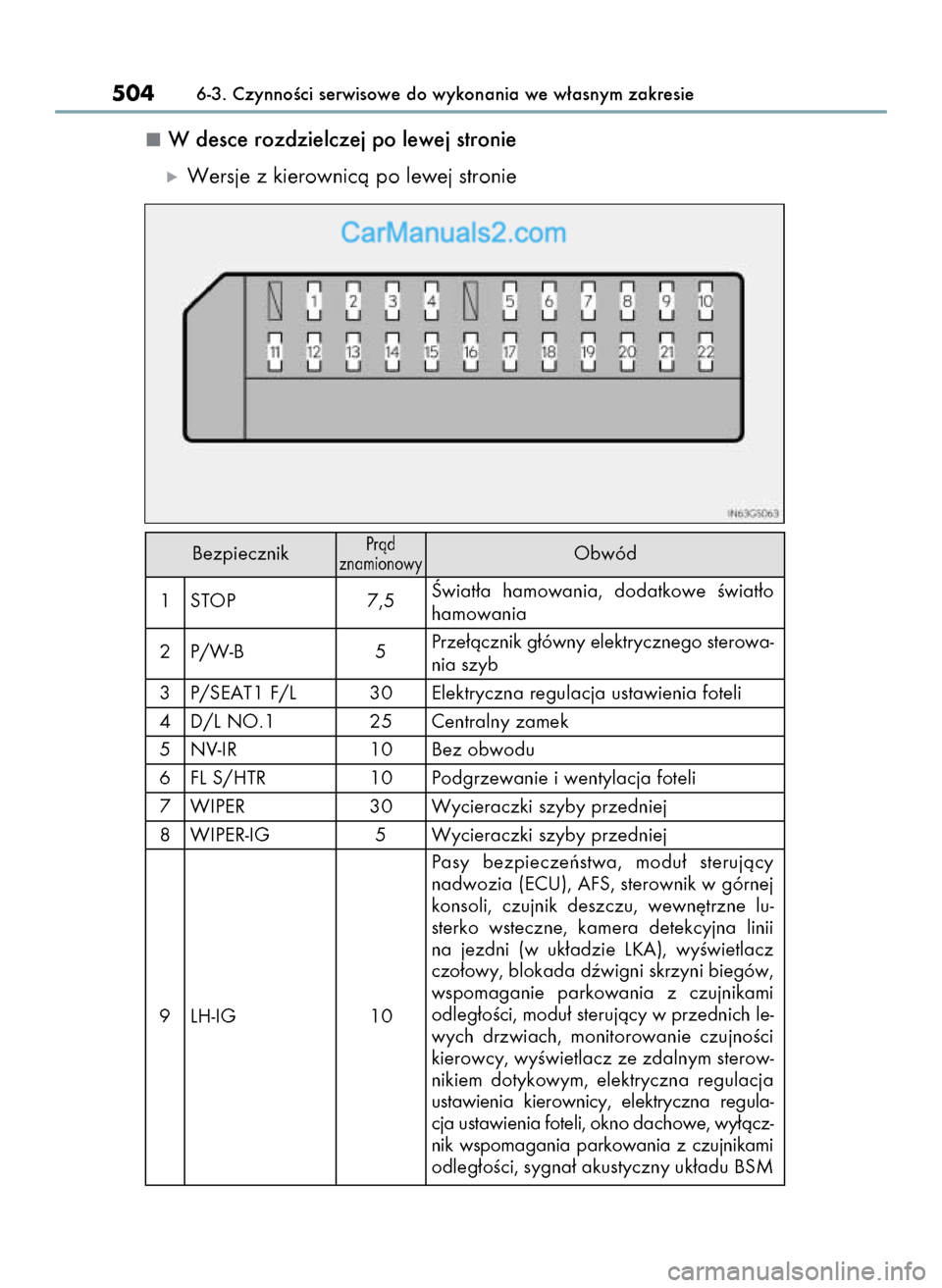

W desce rozdzielczej po lewej stronie
ó Wersje z kierownicà po lewej stronie
1 STOP 7,5Âwiat∏a hamowania, dodatkowe Êwiat∏ohamowania
2 P/W-B 5Prze∏àcznik g∏ówny elektrycznego sterowa-
nia szyb
3 P/SEAT1 F/L 30 Elektryczna regulacja ustawienia foteli
4 D/L NO.1 25 Centralny zamek
5 NV-IR 10 Bez obwodu
6 FL S/HTR 10 Podgrzewanie i wentylacja foteli
7 WIPER 30 Wycieraczki szyby przedniej
8 WIPER-IG 5 Wycieraczki szyby przedniej
Pasy bezpieczeƒstwa, modu∏ sterujàcy
nadwozia (ECU), AFS, sterownik w górnej
konsoli, czujnik deszczu, wewn´trzne lu-
sterko wsteczne, kamera detekcyjna linii
na jezdni (w uk∏adzie LKA), wyÊwietlacz
czo∏owy, blokada dêwigni skrzyni biegów,
wspomaganie parkowania z czujnikami
odleg∏oÊci, modu∏ sterujàcy w przednich le-
wych drzwiach, monitorowanie czujnoÊci
kierowcy, wyÊwietlacz ze zdalnym sterow-
nikiem dotykowym, elektryczna regulacja
ustawienia kierownicy, elektryczna regula-
cja ustawienia foteli, okno dachowe, wy∏àcz-
nik wspomagania parkowania z czujnikami
odleg∏oÊci, sygna∏ akustyczny uk∏adu BSM
5046-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
BezpiecznikPràd
znamionowyObwód
9 LH-IG 10
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 504

10 LH ECU-IG 10VDIM, modu∏ D-SW (monitorowanie mar-
twych pól widocznoÊci, podgrzewanie
kierownicy), sterownik uk∏adów wspomaga-
jàcych prowadzenie samochodu, AFS, EPB
11 DOOR FL 30Ogrzewanie zewn´trznych lusterek wstecz-
nych, elektryczne sterowanie szyb (przednie
lewe)
12 CAPACITOR (HV) 10 Bez obwodu
13 STRG LOCK 15 Blokada kierownicy
14 D/L NO.2 25 Centralny zamek
15 DOOR RL 30 Elektryczne sterowanie szyb (tylne lewe)
16 HAZ 15 Kierunkowskazy, Êwiat∏a awaryjne
17 LH-IG2 10Wielopunktowy (sekwencyjny) wtrysk pali-
wa, Êwiat∏a hamowania, system elektronicz-
negokluczyka, blokada kierownicy
18 LH J/B-B 7,5 Modu∏ sterujàcy nadwozia (ECU)
19 S/ROOF 20 Okno dachowe
20 P/SEAT2 F/L 25 Elektryczna regulacja ustawienia foteli
21 TI & TE 20 Elektryczna regulacja ustawienia kierownicy
22 A/C 7,5 Uk∏ad klimatyzacji
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie505
6
Obs∏uga techniczna i konserwacja
BezpiecznikPràd
znamionowyObwód
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 505

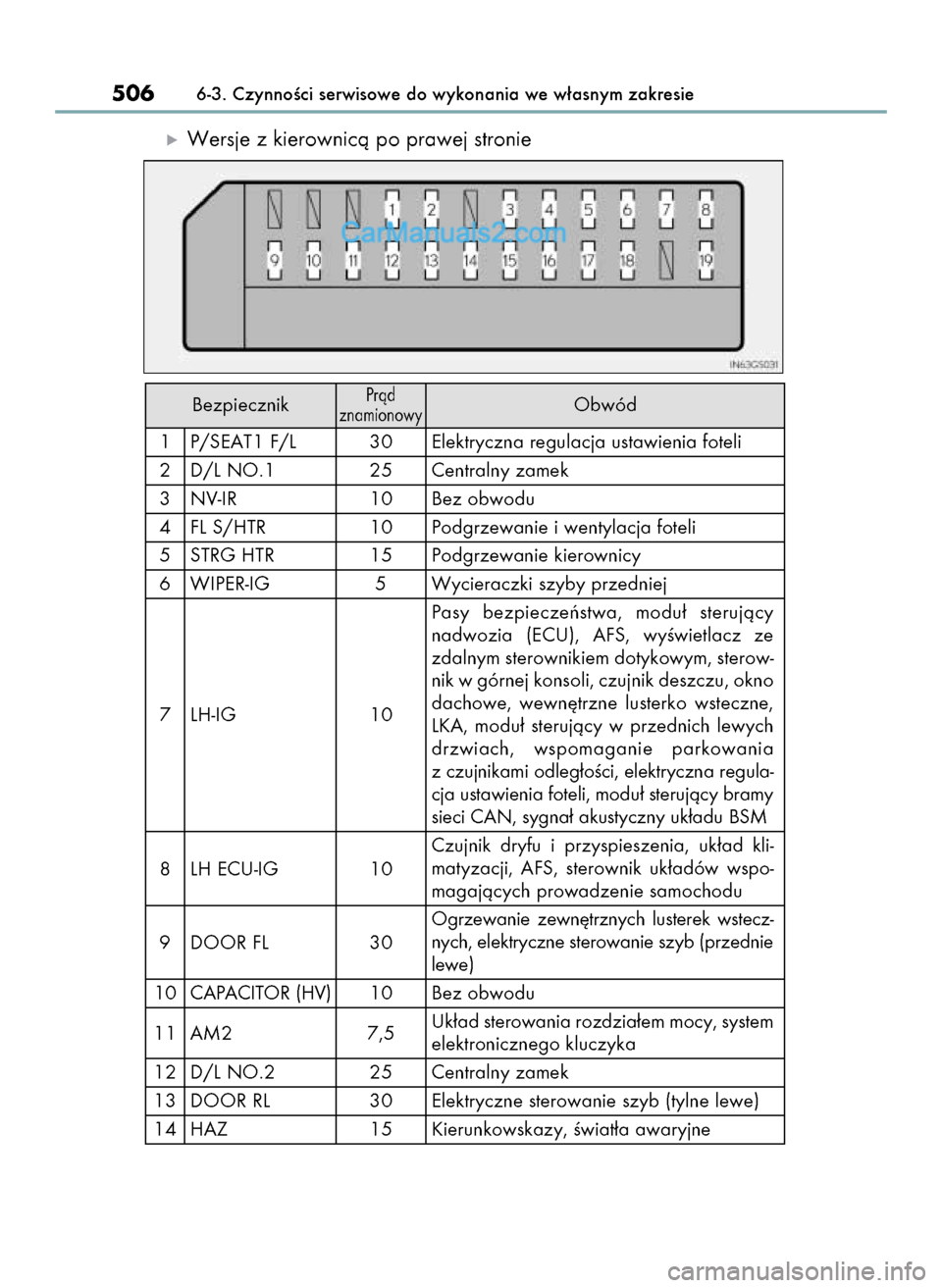

ó Wersje z kierownicà po prawej stronie
1 P/SEAT1 F/L 30 Elektryczna regulacja ustawienia foteli
2 D/L NO.1 25 Centralny zamek
3 NV-IR 10 Bez obwodu
4 FL S/HTR 10 Podgrzewanie i wentylacja foteli
5 STRG HTR 15 Podgrzewanie kierownicy
6 WIPER-IG 5 Wycieraczki szyby przedniej
Pasy bezpieczeƒstwa, modu∏ sterujàcy
nadwozia (ECU), AFS, wyÊwietlacz ze
zdalnym sterownikiem dotykowym, sterow-
nik w górnej konsoli, czujnik deszczu, okno
dachowe, wewn´trzne lusterko wsteczne,
LKA, modu∏ sterujàcy w przednich lewych
drzwiach, wspomaganie parkowania
z czujnikami odleg∏oÊci, elektryczna regula-
cja ustawienia foteli, modu∏ sterujàcy bramy
sieci CAN, sygna∏ akustyczny uk∏adu BSM
8 LH ECU-IG 10Czujnik dryfu i przyspieszenia, uk∏ad kli-
matyzacji, AFS, sterownik uk∏adów wspo-
magajàcych prowadzenie samochodu
9 DOOR FL 30Ogrzewanie zewn´trznych lusterek wstecz-
nych, elektryczne sterowanie szyb (przednie
lewe)
10 CAPACITOR (HV) 10Bez obwodu
11 AM2 7,5Uk∏ad sterowania rozdzia∏em mocy, system
elektronicznego kluczyka
12 D/L NO.2 25 Centralny zamek
13 DOOR RL 30 Elektryczne sterowanie szyb (tylne lewe)
14 HAZ 15 Kierunkowskazy, Êwiat∏a awaryjne
5066-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
BezpiecznikPràd
znamionowyObwód
7 LH-IG 10
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 506

15 LH-IG2 10Wielopunktowy (sekwencyjny) wtrysk paliwa,
Êwiat∏a hamowania, system elektronicznego
kluczyka, blokada kierownicy
16 LH J/B-B 7,5 Modu∏ sterujàcy nadwozia (ECU)
17 S/ROOF 20 Okno dachowe
18 P/SEAT2 F/L 25 Elektryczna regulacja ustawienia foteli
19 A/C 7,5 Uk∏ad klimatyzacji
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie507
6
Obs∏uga techniczna i konserwacja
BezpiecznikPràd
znamionowyObwód
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 507

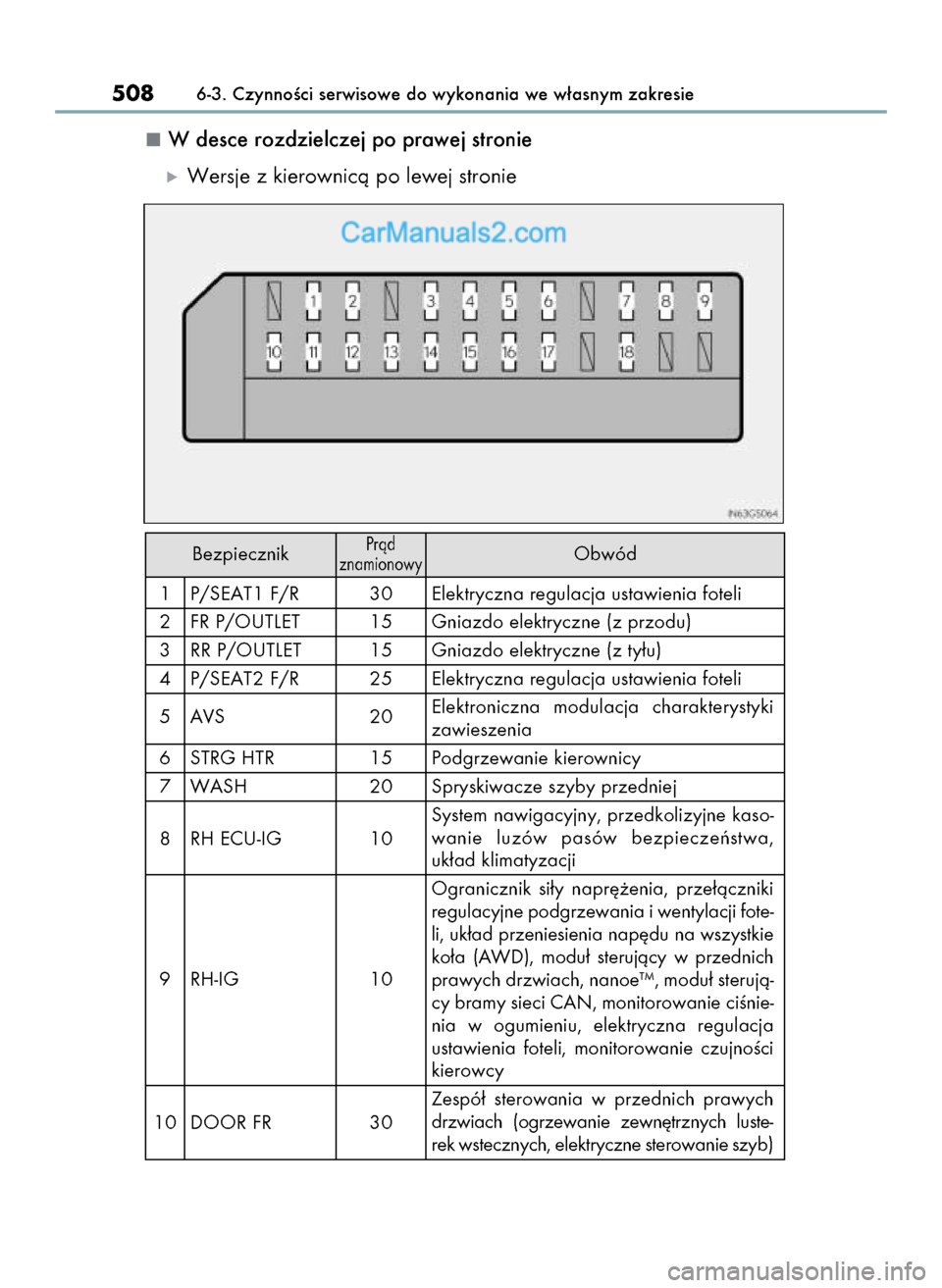

W desce rozdzielczej po prawej stronie
ó Wersje z kierownicà po lewej stronie
1 P/SEAT1 F/R 30 Elektryczna regulacja ustawienia foteli
2 FR P/OUTLET 15 Gniazdo elektryczne (z przodu)
3 RR P/OUTLET 15 Gniazdo elektryczne (z ty∏u)
4 P/SEAT2 F/R 25 Elektryczna regulacja ustawienia foteli
5 AVS 20Elektroniczna modulacja charakterystyki
zawieszenia
6 STRG HTR 15 Podgrzewanie kierownicy
7 WASH 20 Spryskiwacze szyby przedniej
8 RH ECU-IG 10System nawigacyjny, przedkolizyjne kaso-
wanie luzów pasów bezpieczeƒstwa,
uk∏ad klimatyzacji
Ogranicznik si∏y napr´˝enia, prze∏àczniki
regulacyjne podgrzewania i wentylacji fote-
li, uk∏ad przeniesienia nap´du na wszystkie
ko∏a (AWD), modu∏ sterujàcy w przednich
prawych drzwiach, nanoe™, modu∏ sterujà-
cy bramy sieci CAN, monitorowanie ciÊnie-
nia w ogumieniu, elektryczna regulacja
ustawienia foteli, monitorowanie czujnoÊci
kierowcy
10 DOOR FR 30Zespó∏ sterowania w przednich prawych
drzwiach (ogrzewanie zewn´trznych luste-
rek wstecznych, elektryczne sterowanie szyb)
5086-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
BezpiecznikPràd
znamionowyObwód
9 RH-IG 10
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 508

11 DOOR RR 30 Elektryczne sterowanie szyb (tylne prawe)
12 RAD NO.2 30 System audio
13 AM2 7,5 System elektronicznego kluczyka
14 MULTIMEDIA 10System nawigacyjny, zdalny sterownik do-
tykowy
15 RAD NO.1 30 System audio
16 AIR BAG 10 Uk∏ad poduszek powietrznych
17 OBD 7,5 Uk∏ad diagnostyki pok∏adowej
Modu∏ sterujàcy nadwozia (ECU), wyÊwie-
tlacz czo∏owy, RR CTRL, system nawigacyjny,
skrzynia biegów, zdalny sterownik dotyko-
wy, DCM, wyÊwietlacz ze zdalnym sterow-
nikiem dotykowym, zegar
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie509
6
Obs∏uga techniczna i konserwacja
BezpiecznikPràd
znamionowyObwód
18 ACC 7,5
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 509

ó Wersje z kierownicà po prawej stronie
1 STOP 7,5Âwiat∏a hamowania, dodatkowe Êwiat∏ohamowania
2 P/SEAT1 F/R 30 Elektryczna regulacja ustawienia foteli
3 FR P/OUTLET 15 Gniazdo elektryczne (z przodu)
4 P/W-B 5Prze∏àcznik g∏ówny elektrycznego sterowa-
nia szyb
5 RR P/OUTLET 15 Gniazdo elektryczne (z ty∏u)
6 P/SEAT2 F/R 25 Elektryczna regulacja ustawienia foteli
7 AVS 20Elektroniczna modulacja charakterystyki
zawieszenia
8 WIPER 30 Wycieraczki szyby przedniej
9 WASH 20 Spryskiwacze szyby przedniej
10 RH ECU-IG 10System nawigacyjny, VDIM, modu∏ D-SW
(monitorowanie martwych pól widocznoÊci,
podgrzewanie kierownicy)
Ogranicznik si∏y napr´˝enia, uk∏ad przenie-
sienia nap´du na wszystkie ko∏a (AWD),
elektryczna regulacja ustawienia foteli,
wyÊwietlacz czo∏owy, modu∏ sterujàcy
w przednich prawych drzwiach, nanoe™,
blokada dêwigni skrzyni biegów, elek-
tryczna regulacja ustawienia kierownicy,
prze∏àczniki regulacyjne podgrzewania
i wentylacji foteli, anteny w systemie elek-
tronicznego kluczyka, odbiornik sygna∏ów
w uk∏adzie monitorujàcym ciÊnienie w ogu-
mieniu, monitorowanie czujnoÊci kierowcy
12 DOOR FR 30Zespó∏ sterowania w przednich prawych
drzwiach (ogrzewanie zewn´trznych luste-
rek wstecznych, elektryczne sterowanie szyb)
5106-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
BezpiecznikPràd
znamionowyObwód
11 RH-IG 10
60 IO GS350_250 B_30E16E 9/10/14 11:20 AM Page 510
