Lexus GS300h 2017 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2017, Model line: GS300h, Model: Lexus GS300h 2017Pages: 644, PDF-Größe: 58.67 MB

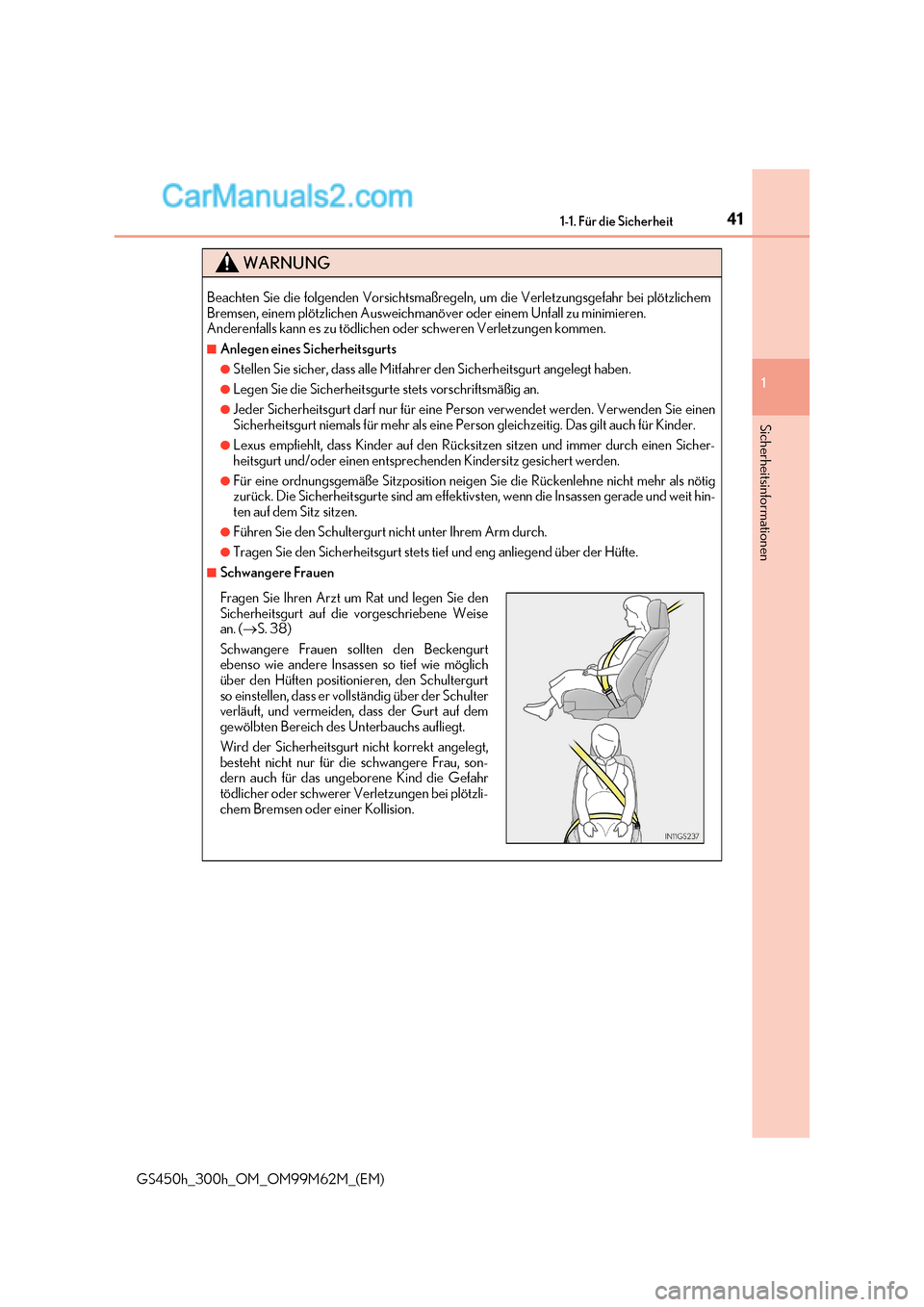

Page 41 of 644
41
1-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln, um die Verletzungsgefahr bei plötzlichem
Bremsen, einem plötzlichen Ausweichmanöver oder einem Unfall zu minimieren.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Anlegen eines Sicherheitsgurts
●Stellen Sie sicher, dass alle Mitfahrer den Sicherheitsgurt angelegt haben.
●Legen Sie die Sicherheitsgurte stets vorschriftsmäßig an.
●Jeder Sicherheitsgurt darf nur für eine Person verwendet werden. Verwenden Sie einen
Sicherheitsgurt niemals für mehr als eine Pers on gleichzeitig. Das gilt auch für Kinder.
●Lexus empfiehlt, dass Kinder auf den Rücksitzen sitzen und immer durch einen Sicher-
heitsgurt und/oder einen entsprechenden Kindersitz gesichert werden.
●Für eine ordnungsgemäße Sitzposition neigen Sie die Rückenlehne nicht mehr als nötig
zurück. Die Sicherheitsgurte sind am effektivsten, wenn die Insassen gerade und weit hin-
ten auf dem Sitz sitzen.
●Führen Sie den Schultergurt nicht unter Ihrem Arm durch.
●Tragen Sie den Sicherheitsgurt stets tief und eng anliegend über der H üfte.
■Schwangere Frauen
Fragen Sie Ihren Arzt um Rat und legen Sie den
Sicherheitsgurt auf die vorgeschriebene Weise
an. (S. 38)
Schwangere Frauen sollten den Beckengurt
ebenso wie andere Insassen so tief wie möglich
über den Hüften positionieren, den Schultergurt
so einstellen, dass er vollständig über der Schulter
verläuft, und vermeiden, dass der Gurt auf dem
gewölbten Bereich des Unterbauchs aufliegt.
Wird der Sicherheitsgurt nicht korrekt angelegt,
besteht nicht nur für die schwangere Frau, son-
dern auch für das ungeborene Kind die Gefahr
tödlicher oder schwerer Verletzungen bei plötzli-
chem Bremsen oder einer Kollision.

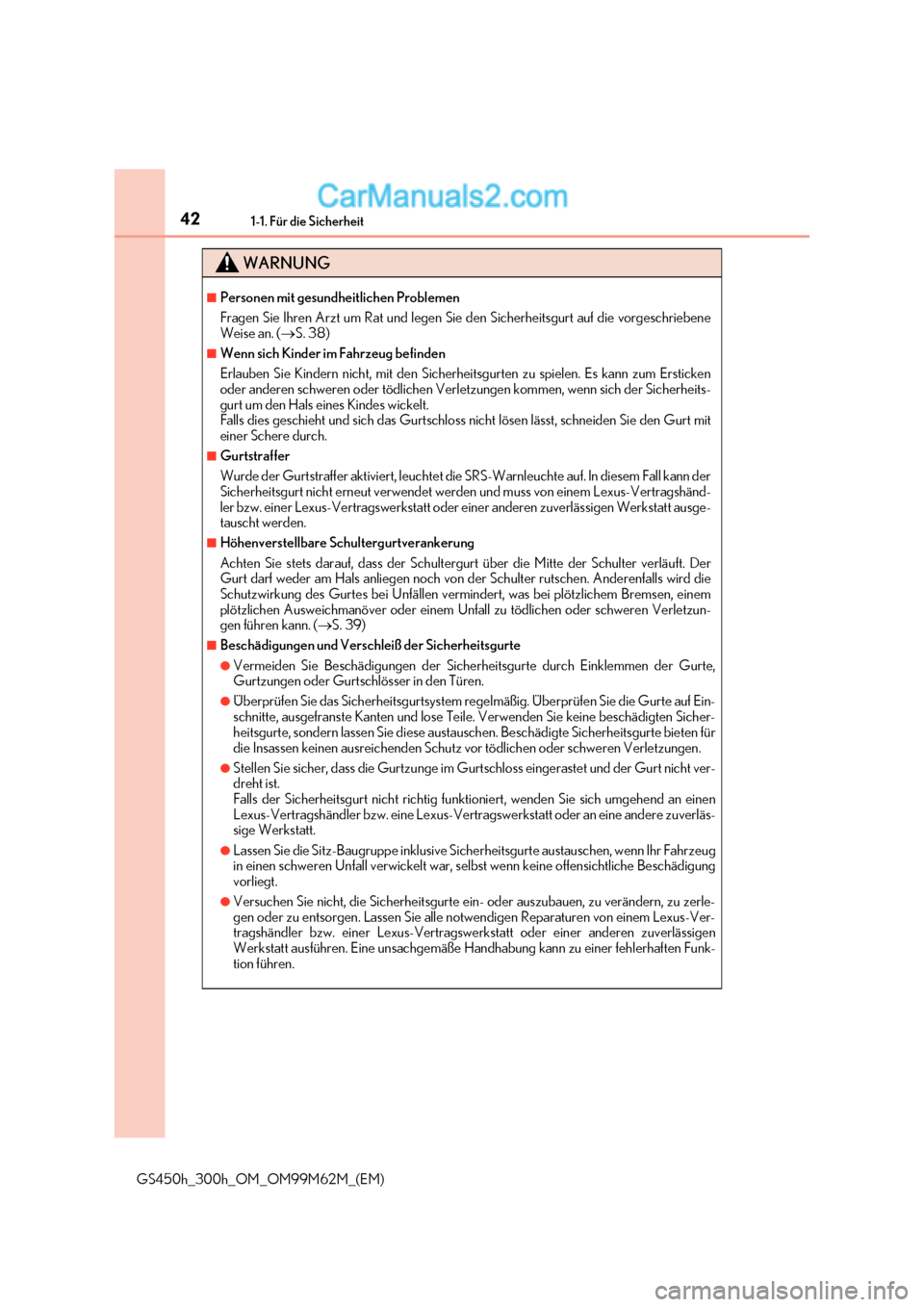

Page 42 of 644
421-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Personen mit gesundheitlichen Problemen
Fragen Sie Ihren Arzt um Rat und legen Sie den Sicherheitsgurt auf die vorgesc hriebene
Weise an. ( S. 38)
■Wenn sich Kinder im Fahrzeug befinden
Erlauben Sie Kindern nicht, mit den Sicherheitsgurten zu spielen. Es kann zum Ersticken
oder anderen schweren oder tödlichen Verletzungen kommen, wenn sich der Sicherheits-
gurt um den Hals eines Kindes wickelt.
Falls dies geschieht und sich das Gurtschloss nicht lösen lässt, schneiden Sie den Gurt mit
einer Schere durch.
■Gurtstraffer
Wurde der Gurtstraffer aktiviert, leuchtet die SRS-Warnleuchte auf. In diesem Fall kann der
Sicherheitsgurt nicht erneut verwendet werden und muss von einem Lexus-Vertragshänd-
ler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt ausge-
tauscht werden.
■Höhenverstellbare Schultergurtverankerung
Achten Sie stets darauf, dass der Schultergurt über die Mitte der Schulter verläuft. Der
Gurt darf weder am Hals anliegen noch von der Schulter rutschen. Anderenfalls wird die
Schutzwirkung des Gurtes bei Unfällen vermindert, was bei plötzlichem Bremsen, einem
plötzlichen Ausweichmanöver oder einem Unfall zu tödlichen oder schweren Verletzun-
gen führen kann. ( S. 39)
■Beschädigungen und Verschleiß der Sicherheitsgurte
●Vermeiden Sie Beschädigungen der Sicherheitsgurte durch Einklemmen der Gurte,
Gurtzungen oder Gurtschlösser in den Türen.
●Überprüfen Sie das Sicherheitsgurtsystem regelmäßig. Überprüfen Sie die Gurte auf Ein-
schnitte, ausgefranste Kanten und lose Teile. Verwenden Sie keine beschädigten Sicher-
heitsgurte, sondern lassen Sie diese austausche n. Beschädigte Sicherheitsgurte bieten für
die Insassen keinen ausreichenden Schutz vor tödlichen oder schweren Verletzungen.
●Stellen Sie sicher, dass die Gurtzunge im Gurtschloss eingerastet und der Gurt nicht ver-
dreht ist.
Falls der Sicherheitsgurt nicht richtig funktioniert, wenden Sie sich umgehend an einen
Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder a n eine andere zuverläs-
sige Werkstatt.
●Lassen Sie die Sitz-Baugruppe inklusive Sicherheitsgurte austauschen, wenn Ihr Fahr zeug
in einen schweren Unfall verwickelt war, se lbst wenn keine offensichtliche Beschädigung
vorliegt.
●Versuchen Sie nicht, die Sicherheitsgurte ein- oder auszubauen, zu verändern, zu zerle-
gen oder zu entsorgen. Lassen Sie alle notwendigen Reparaturen von einem Lexus-V er-
tragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt ausführen. Eine unsachgemäße Handhabung kann zu einer fehl erhaften Funk-
tion führen.
Page 43 of 644

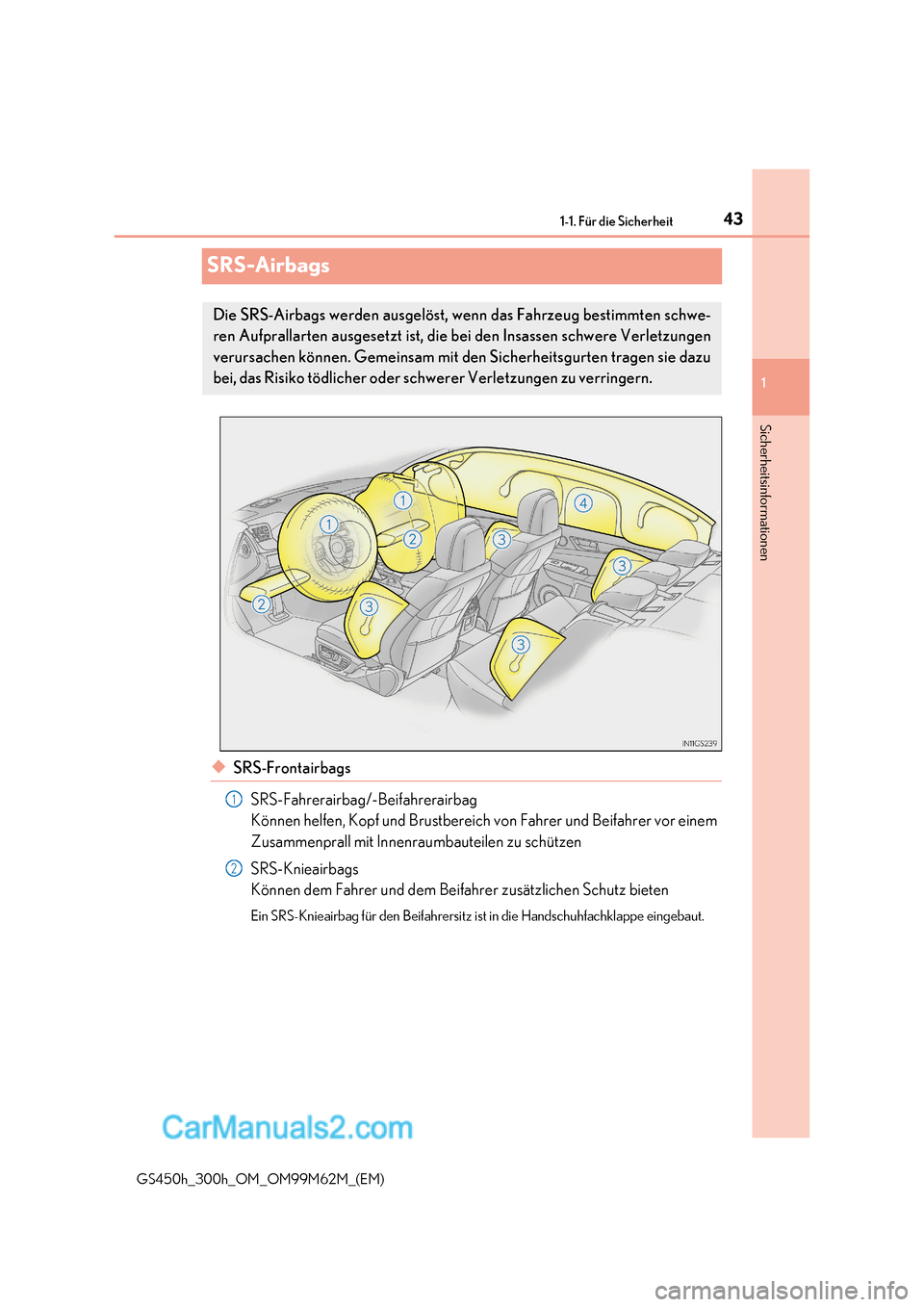

43
1-1. Für die Sicherheit
1
GS450h_300h_OM_OM99M62M_(EM)
Sicherheitsinformationen
SRS-Airbags
◆SRS-Frontairbags
SRS-Fahrerairbag/-Beifahrerairbag
Können helfen, Kopf und Brustbereich von Fahrer und Beifahrer vor einem
Zusammenprall mit Innenraumbauteilen zu schützen
SRS-Knieairbags
Können dem Fahrer und dem Beifahrer zusätzlichen Schutz bieten
Ein SRS-Knieairbag für den Beifahrersitz ist in die Handschuhfachklappe eingebaut.
Die SRS-Airbags werden ausgelöst, wenn das Fahrzeug bestimmten schwe-
ren Aufprallarten ausgesetzt ist, die bei den Insassen schwere Verletzungen
verursachen können. Gemeinsam mit den Sicherheitsgurten tragen sie dazu
bei, das Risiko tödlicher oder schwerer Verletzungen zu verringern.
1
2
Page 44 of 644

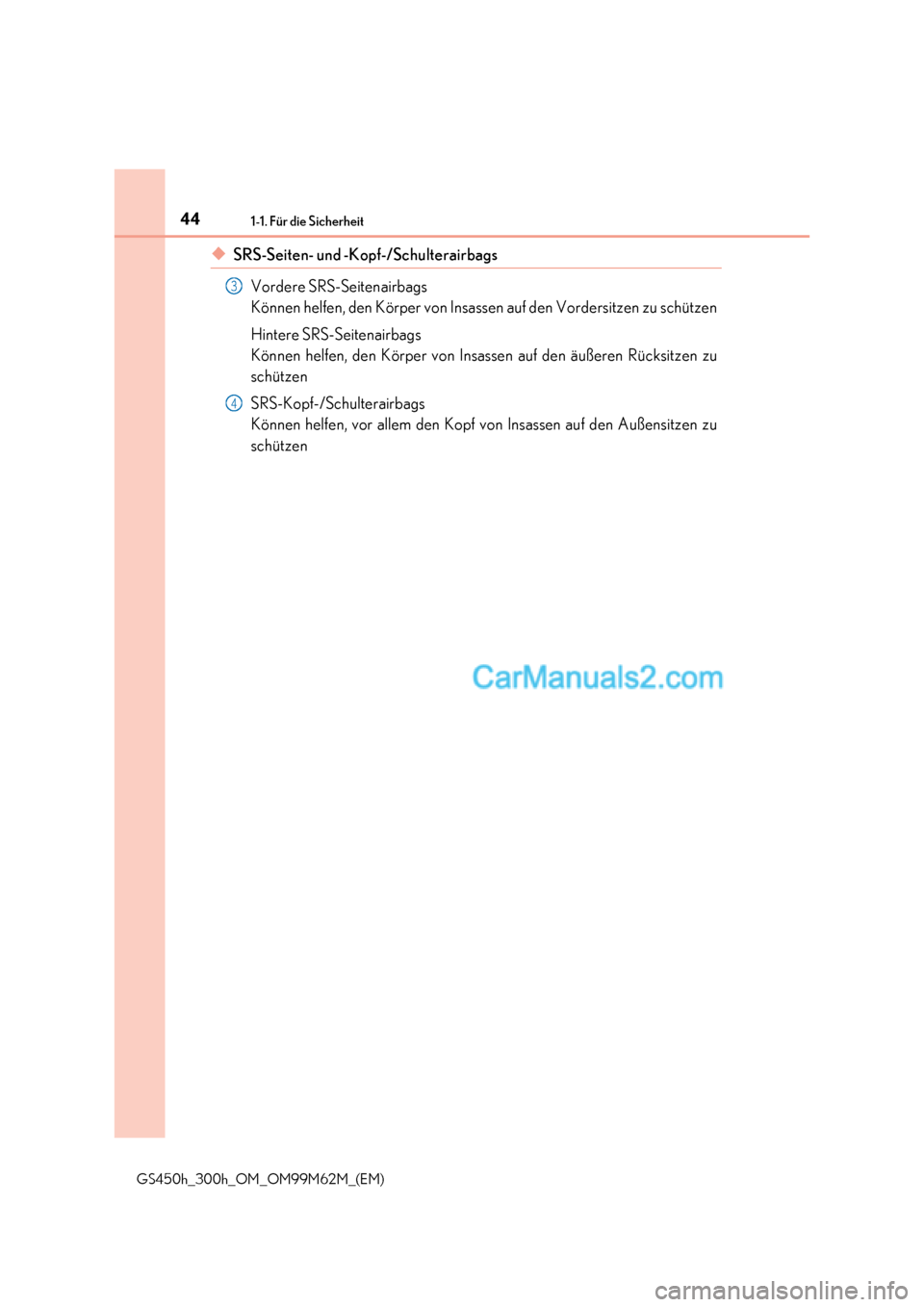

441-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
◆SRS-Seiten- und -Kopf-/Schulterairbags
Vordere SRS-Seitenairbags
Können helfen, den Körper von Insassen auf den Vordersitzen zu schützen
Hintere SRS-Seitenairbags
Können helfen, den Körper von Insassen auf den äußeren Rücksitzen zu
schützen
SRS-Kopf-/Schulterairbags
Können helfen, vor allem den Kopf von Insassen auf den Außensitzen zu
schützen
3
4
Page 45 of 644

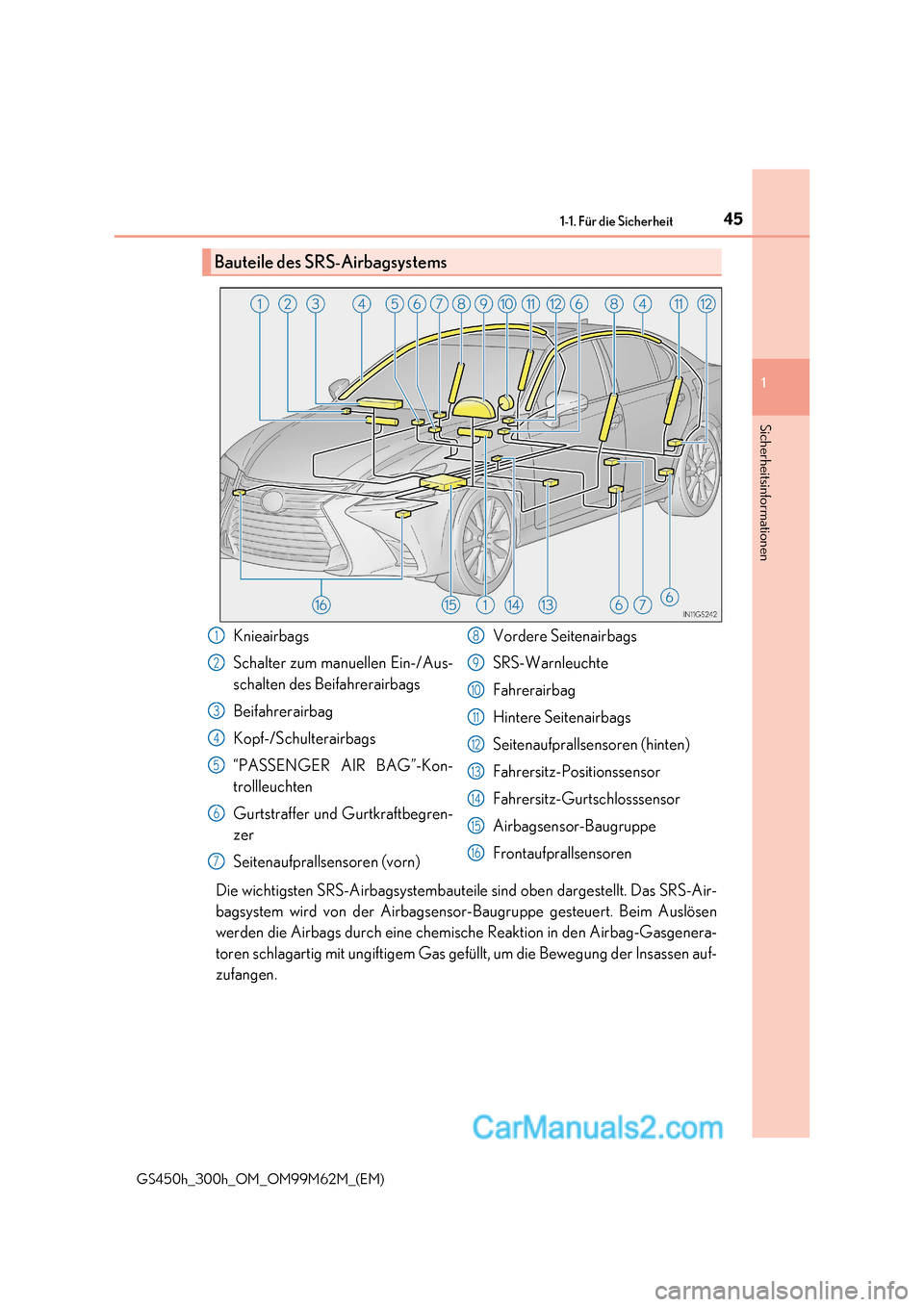

45
1-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM) Die wichtigsten SRS-Airbagsystembauteile sind oben dargestellt. Das SRS-Air-
bagsystem wird von der Airbagsensor-Baugruppe gesteuert. Beim Auslösen
werden die Airbags durch eine chemische Reaktion in den Airbag-Gasgenera-
toren schlagartig mit ungiftigem Gas gefüllt, um die Bewegung der Insassen auf-
zufangen.
Bauteile des SRS-Airbagsystems
Knieairbags
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
Beifahrerairbag
Kopf-/Schulterairbags
“PASSENGER AIR BAG”-Kon-
trollleuchten
Gurtstraffer und Gurtkraftbegren- zer
Seitenaufprallsensoren (vorn)
Vordere Seitenairbags
SRS-Warnleuchte
Fahrerairbag
Hintere Seitenairbags
Seitenaufprallsensoren (hinten)
Fahrersitz-Positionssensor
Fahrersitz-Gurtschlosssensor
Airbagsensor-Baugruppe
Frontaufprallsensoren1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Page 46 of 644

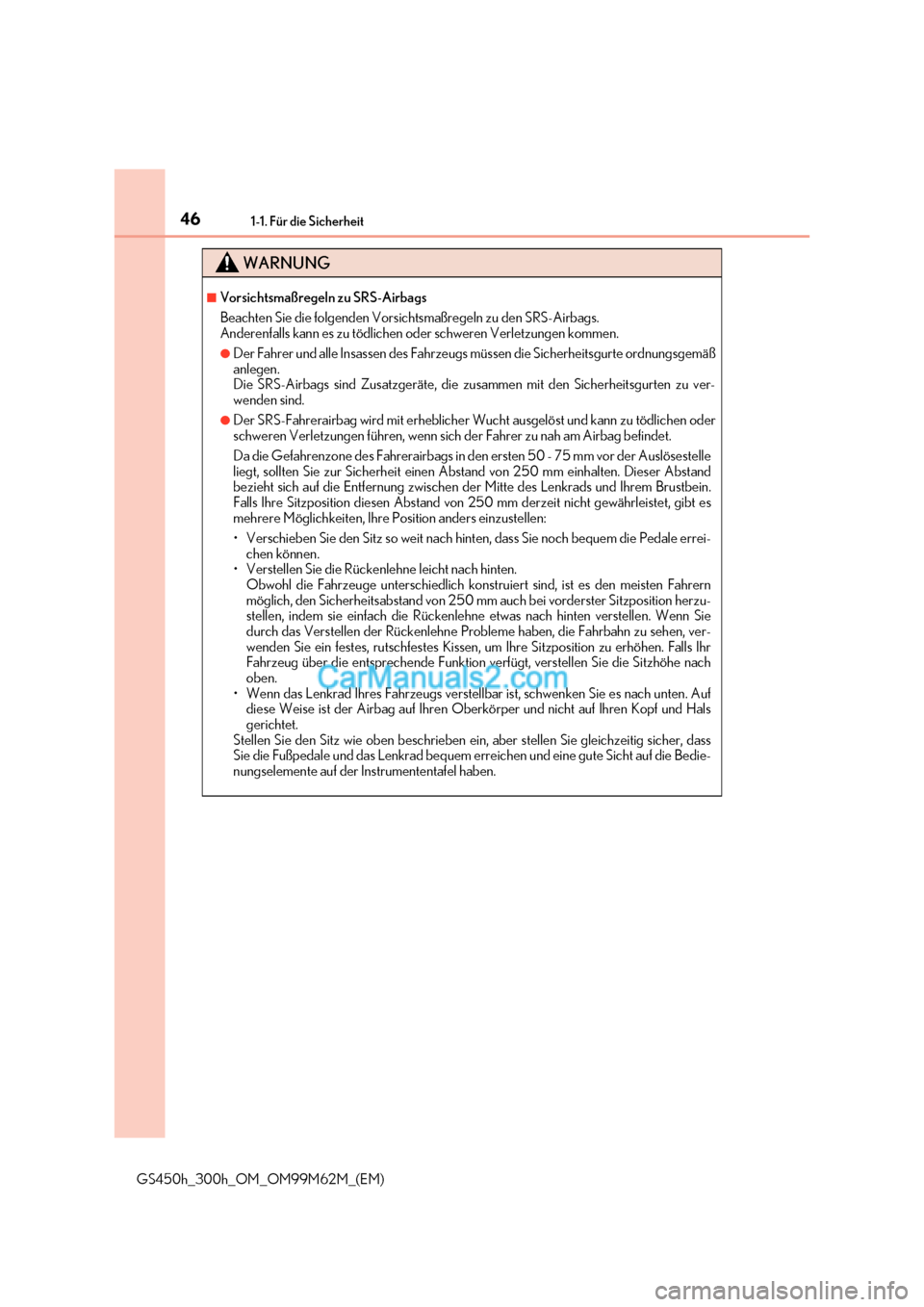

461-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
Beachten Sie die folgenden Vorsichtsmaßregeln zu den SRS-Airbags.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Der Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ordnungs gemäß
anlegen.
Die SRS-Airbags sind Zusatzgeräte, die zusammen mit den Sicherheitsgurten zu ver-
wenden sind.
●Der SRS-Fahrerairbag wird mit erheblicher Wucht ausgelöst und kann zu tödlichen oder
schweren Verletzungen führen, wenn sich der Fahrer zu nah am Airbag befinde t.
Da die Gefahrenzone des Fahrerairbags in den ersten 50 - 75 mm vor der Auslösestelle
liegt, sollten Sie zur Sicherheit einen Abstand von 250 mm einhalten. Dieser Abstand
bezieht sich auf die Entfernung zwischen der Mitte des Lenkrads und Ihrem Brustbein.
Falls Ihre Sitzposition diesen Abstand von 250 mm derzeit nicht gewährleistet, gibt es
mehrere Möglichkeiten, Ihre Position anders einzustellen:
Page 47 of 644

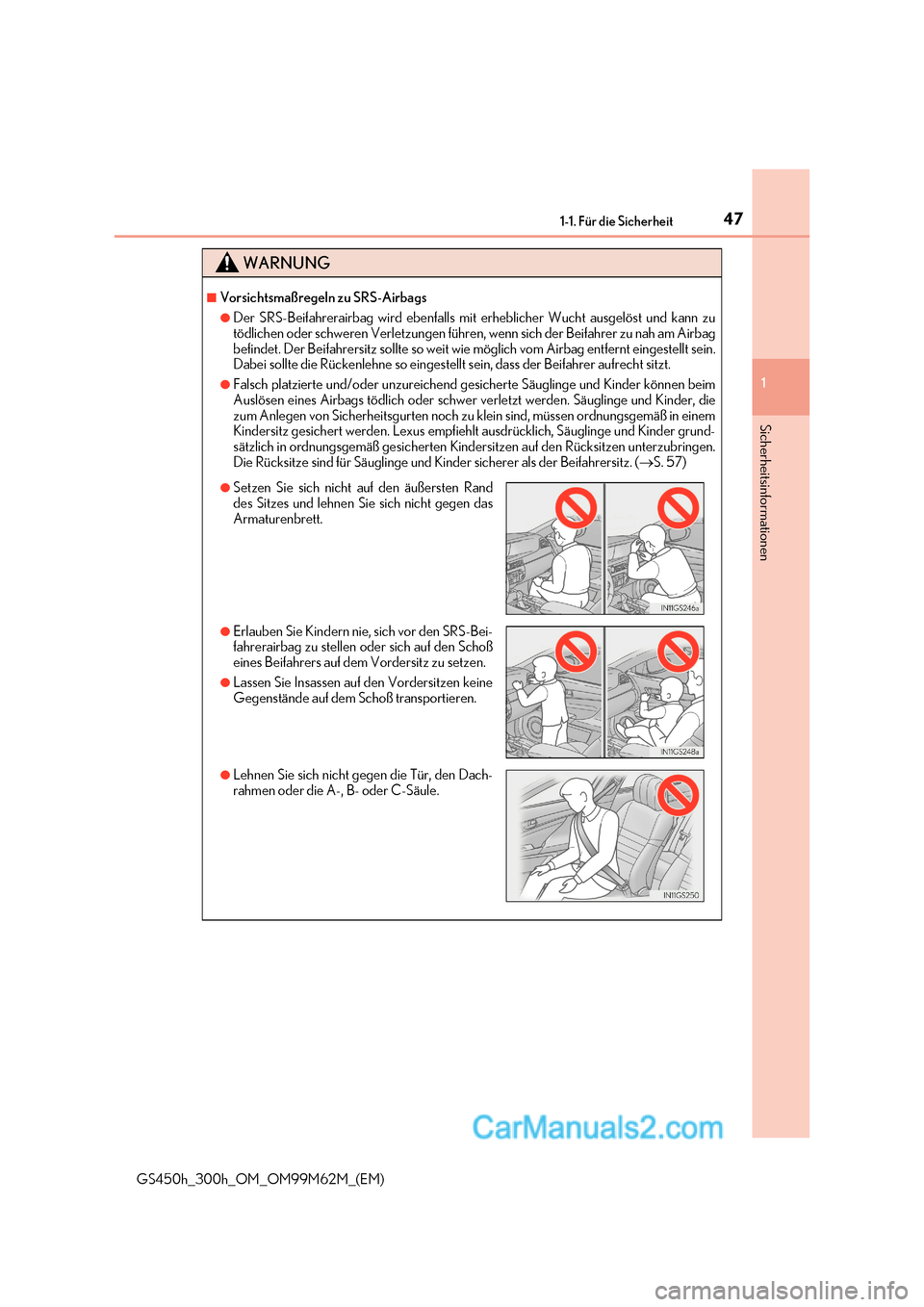

47
1-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Der SRS-Beifahrerairbag wird ebenfalls mit erheblicher Wucht ausgelöst und kann zu
tödlichen oder schweren Verletzungen führen, wenn sich der Beifahrer zu nah am Airbag
befindet. Der Beifahrersitz sollte so weit wie möglich vom Airbag entfernt eingestellt sein.
Dabei sollte die Rückenlehne so eingestellt sein, dass der Beifahrer aufrecht sitzt.
●Falsch platzierte und/oder unzureichend gesicherte Säuglinge und Kinder können be im
Auslösen eines Airbags tödlich oder schwer verletzt werden. Säuglinge und Kinder, die
zum Anlegen von Sicherheitsgurten noch zu klein sind, müssen ordnungsgemäß in einem
Kindersitz gesichert werden. Lexus empfiehlt ausdrücklich, Säuglinge und Kinder grund -
sätzlich in ordnungsgemäß gesicherten Kindersitzen auf den Rücksitzen unterzubring en.
Die Rücksitze sind für Säuglinge und Kinder sicherer als der Beifahrersitz. ( S. 57)
●Setzen Sie sich nicht auf den äußersten Rand
des Sitzes und lehnen Sie sich nicht gegen das
Armaturenbrett.
●Erlauben Sie Kindern nie, sich vor den SRS-Bei-
fahrerairbag zu stellen oder sich auf den Schoß
eines Beifahrers auf dem Vordersitz zu setzen.
●Lassen Sie Insassen auf den Vordersitzen keine
Gegenstände auf dem Schoß transportieren.
●Lehnen Sie sich nicht gegen die Tür, den Dach-
rahmen oder die A-, B- oder C-Säule.
Page 48 of 644

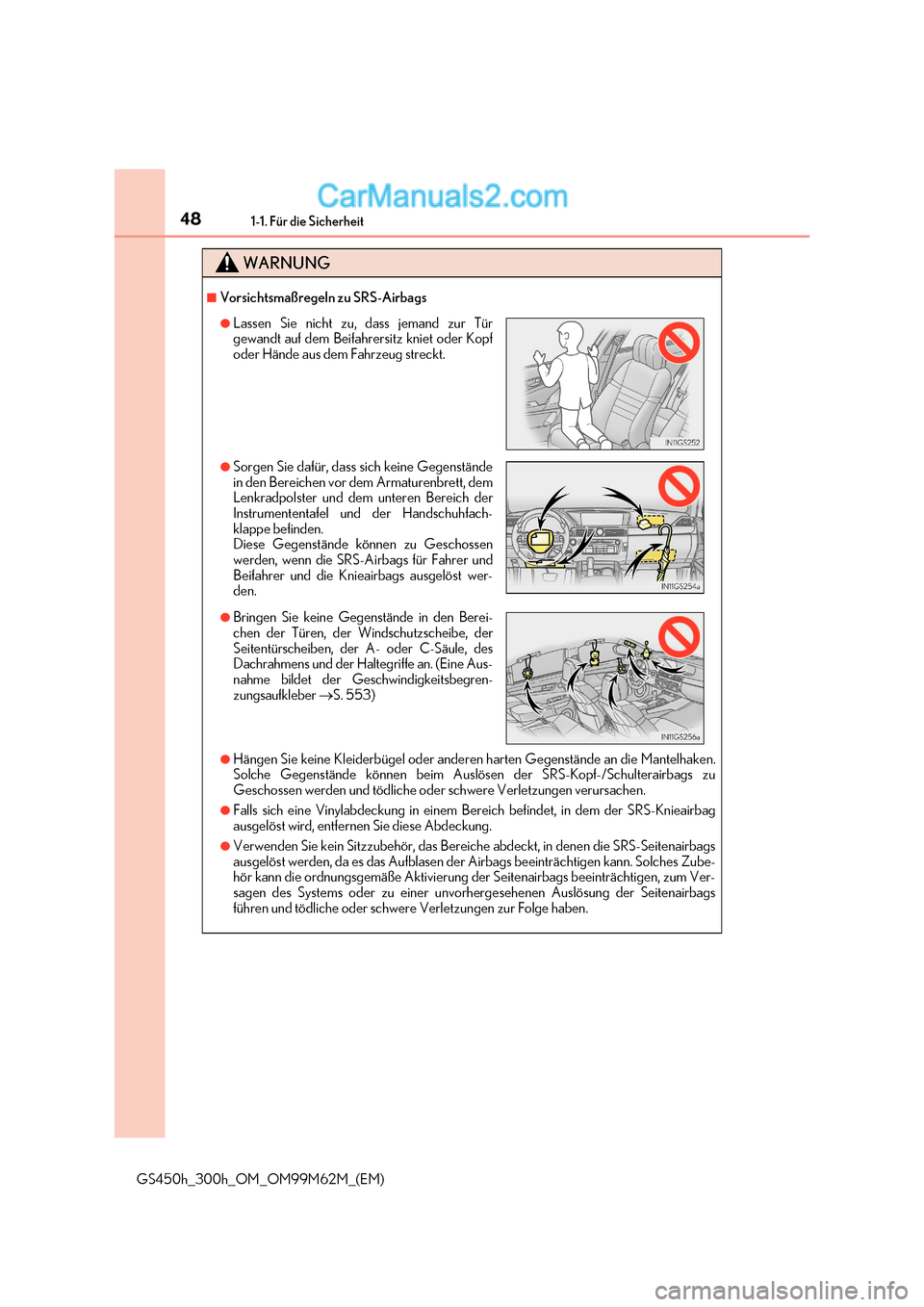

481-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Hängen Sie keine Kleiderbügel oder andere n harten Gegenstände an die Mantelhaken.
Solche Gegenstände können beim Auslösen der SRS-Kopf-/Schulterairbags zu
Geschossen werden und tödliche oder schwere Verletzungen verursachen.
●Falls sich eine Vinylabdeckung in einem Bereich befindet, in dem der SRS-Knieairbag
ausgelöst wird, entfernen Sie diese Abdeckung.
●Verwenden Sie kein Sitzzubehör, das Bereiche abdeckt, in denen die SRS-Seitenairbags
ausgelöst werden, da es das Aufblasen der Airbags beeinträchtigen kann. Solches Zube-
hör kann die ordnungsgemäße Aktivierung der Seitenairbags beeinträchtigen, zum Ver-
sagen des Systems oder zu einer unvorh ergesehenen Auslösung der Seitenairbags
führen und tödliche oder schwere Verletzungen zur Folge haben.
●Lassen Sie nicht zu, dass jemand zur Tür
gewandt auf dem Beifahrersitz kniet oder Kopf
oder Hände aus dem Fahrzeug streckt.
●Sorgen Sie dafür, dass sich keine Gegenstände
in den Bereichen vor dem Armaturenbrett, dem
Lenkradpolster und dem unteren Bereich der
Instrumententafel und der Handschuhfach-
klappe befinden.
Diese Gegenstände können zu Geschossen
werden, wenn die SRS-Airbags für Fahrer und
Beifahrer und die Knieairbags ausgelöst wer-
den.
●Bringen Sie keine Gegenstände in den Berei-
chen der Türen, der Windschutzscheibe, der
Seitentürscheiben, der A- oder C-Säule, des
Dachrahmens und der Haltegriffe an. (Eine Aus-
nahme bildet der Geschwindigkeitsbegren-
zungsaufkleber S. 553)
Page 49 of 644

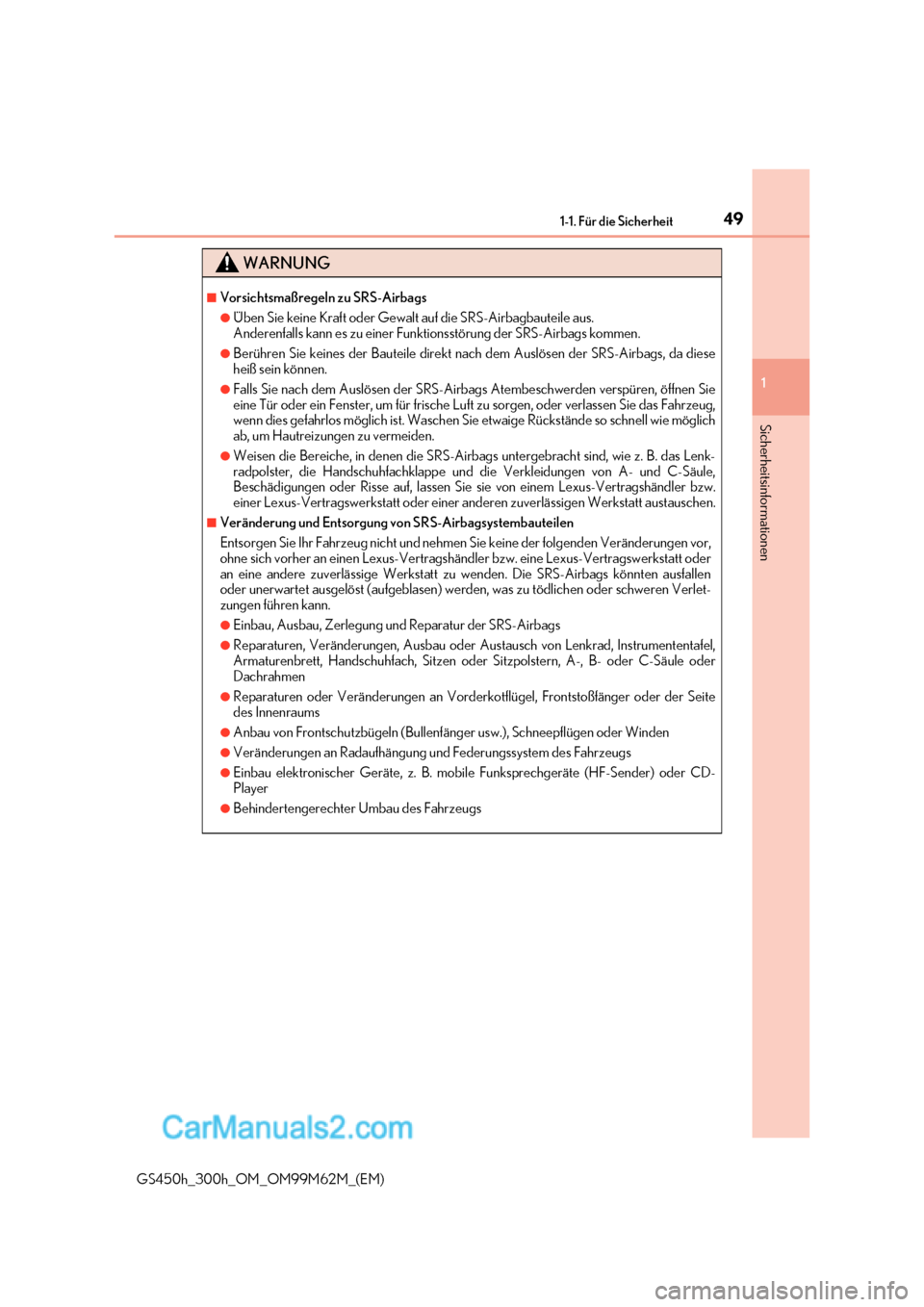

49
1-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Üben Sie keine Kraft oder Gewalt auf die SRS-Airbagbauteile aus.
Anderenfalls kann es zu einer Funktionsstörung der SRS-Airbags kommen.
●Berühren Sie keines der Bauteile direkt nach dem Auslösen der SRS-Airbags, da diese
heiß sein können.
●Falls Sie nach dem Auslösen der SRS-Airbags Atembeschwerden verspüren, öffnen Sie
eine Tür oder ein Fenster, um für frische Luft zu sorgen, oder verlassen Sie das Fahrzeug,
wenn dies gefahrlos möglich ist. Waschen Sie etwaige Rückstände so schnell wie möglich
ab, um Hautreizungen zu vermeiden.
●Weisen die Bereiche, in denen die SRS-Airbag s untergebracht sind, wie z. B. das Lenk-
radpolster, die Handschuhfachklappe und die Verkleidungen von A- und C-Säule,
Beschädigungen oder Risse auf, lassen Sie sie von einem Lexus-Vertragshändler bzw.
einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt austauschen.
■Veränderung und Entsorgung von SRS-Airbagsystembauteilen
Entsorgen Sie Ihr Fahrzeug nicht und nehmen Sie keine der folgenden Veränderungen vor,
ohne sich vorher an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder
an eine andere zuverlässige Werkstatt zu wenden. Die SRS-Airbags könnten ausfallen
oder unerwartet ausgelöst (aufgeblasen) werden, was zu tödlichen oder schweren Verlet-
zungen führen kann.
●Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
●Reparaturen, Veränderungen, Ausbau oder Austausch von Lenkrad, Instrument entafel,
Armaturenbrett, Handschuhfach, Sitzen oder Sitzpolstern, A-, B- oder C-Säule oder
Dachrahmen
●Reparaturen oder Veränderungen an Vorderkotflügel, Frontstoßfänger oder der Seite
des Innenraums
●Anbau von Frontschutzbügeln (Bullenfänger usw.), Schneepflügen oder Winden
●Veränderungen an Radaufhängung und Federungssystem des Fahrzeugs
●Einbau elektronischer Geräte, z. B. mobile Funksprechgeräte (HF-Sender) oder CD-
Player
●Behindertengerechter Umbau des Fahrzeugs

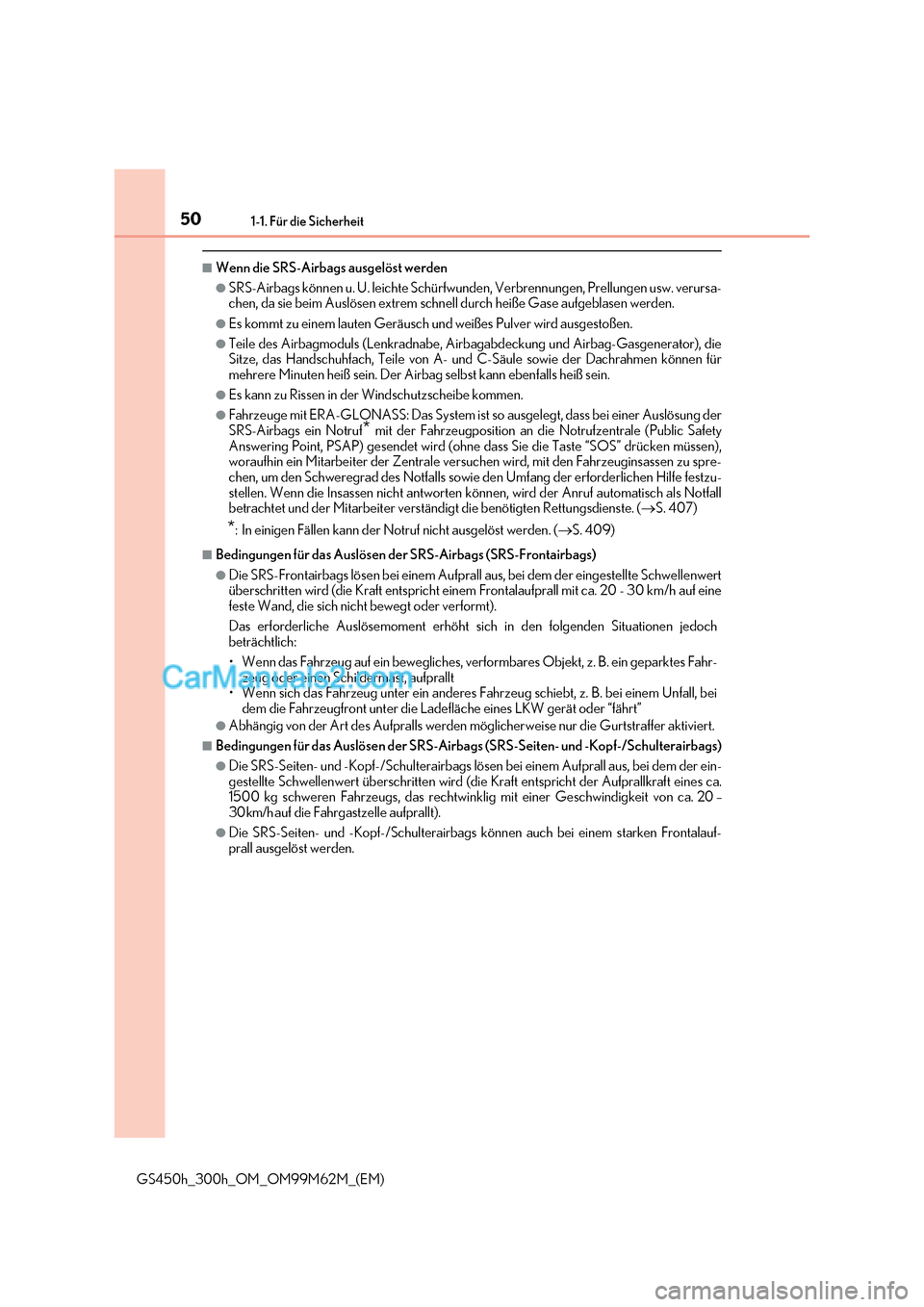

Page 50 of 644
501-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
■Wenn die SRS-Airbags ausgelöst werden
●SRS-Airbags können u. U. leichte Schürfwunden, Verbrennungen, Prellungen us w. verursa-
chen, da sie beim Auslösen extrem schnell durch heiße Gase aufgeblasen werden.
●Es kommt zu einem lauten Geräusch und weißes Pulver wird ausgestoßen.
●Teile des Airbagmoduls (Lenkradnabe, Airbagabdeckung und Airbag-Gasgenerator), die
Sitze, das Handschuhfach, Teile von A- und C-Säule sowie der Dachrahmen können für
mehrere Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß sein.
●Es kann zu Rissen in der Windschutzscheibe kommen.
●Fahrzeuge mit ERA-GLONASS: Das System ist so ausgelegt, dass bei einer Auslösung der
SRS-Airbags ein Notruf * mit der Fahrzeugposition an die Notrufzentrale (Public Safety
Answering Point, PSAP) gesendet wird (ohne dass Sie die Taste “SOS” drücken müssen),
woraufhin ein Mitarbeiter der Zentrale versuchen wird, mit den Fahrzeuginsassen zu spre-
chen, um den Schweregrad des Notfalls sowie den Umfang der erforderlichen Hilfe festzu-
stellen. Wenn die Insassen nicht antworten können, wird der Anruf automatisch als Notfall
betrachtet und der Mitarbeiter verständigt die benötigten Rettungsdienste. ( S. 407)
* : In einigen Fällen kann der Notruf nicht ausgelöst werden. ( S. 409)
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Frontairbags)
●Die SRS-Frontairbags lösen bei einem Aufprall aus, bei dem der eingestellte Schwellenwert
überschritten wird (die Kraft entspricht einem Frontalaufprall mit ca. 20 - 30 km/h auf eine
feste Wand, die sich nicht bewegt oder verformt).
Das erforderliche Auslösemoment erhöht sich in den folgenden Situationen jedoch
beträchtlich:
