Page 31 of 644

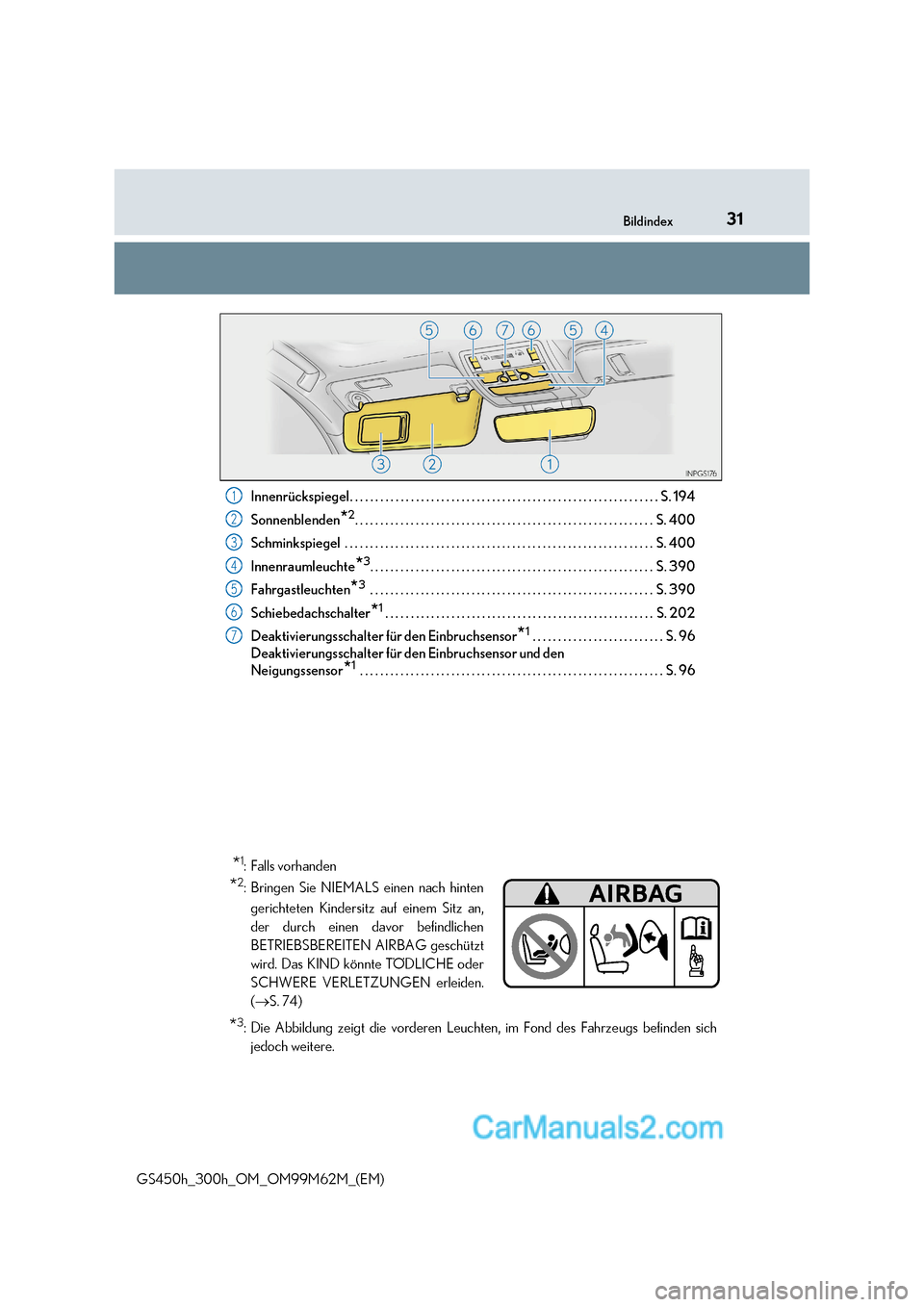

31
Bildindex
GS450h_300h_OM_OM99M62M_(EM) Innenrückspiegel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . S. 194
Sonnenblenden *2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 400
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 400
Innenraumleuchte *3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 390
Fahrgastleuchten *3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 390
Schiebedachschalter *1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 202
Deaktivierungsschalter für den Einbruchsensor *1
. . . . . . . . . . . . . . . . . . . . . . . . . . S. 96
Deaktivierungsschalter für den Einbruchsensor und den
Neigungssensor *1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 96
1
2
3
4
5
6
7
* 1
: Falls vorhanden
* 2
: Bringen Sie NIEMALS einen nach hinten
gerichteten Kindersitz auf einem Sitz an,
der durch einen davor befindlichen
BETRIEBSBEREITEN AIRBAG geschützt
wird. Das KIND könnte TÖDLICHE oder
SCHWERE VERLETZUNGEN erleiden.( S. 74)
* 3
: Die Abbildung zeigt die vorderen Leuchten, im Fond des Fahrzeugs befinden sich
jedoch weitere.
Page 32 of 644

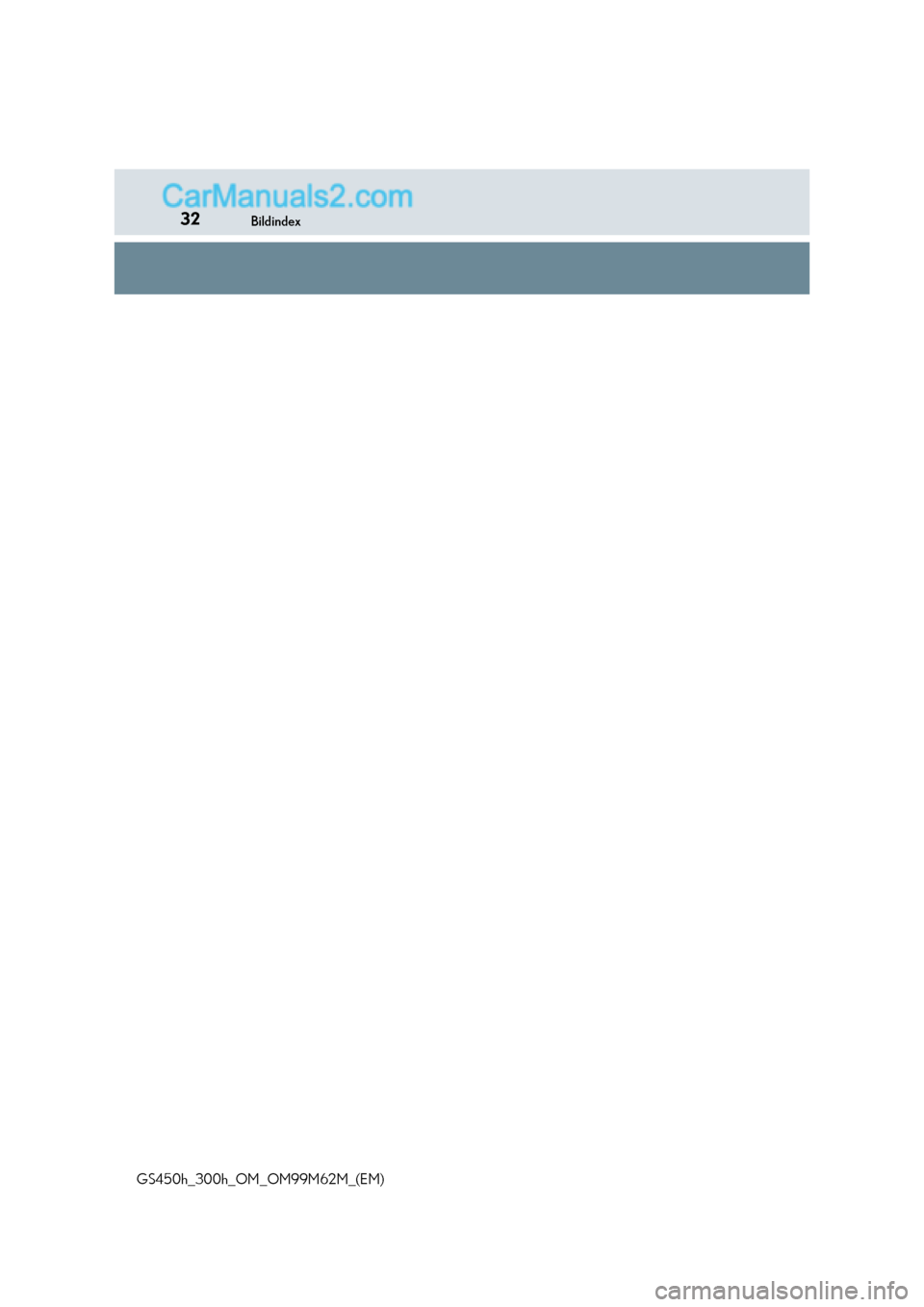

32Bildindex
GS450h_300h_OM_OM99M62M_(EM)
Page 33 of 644

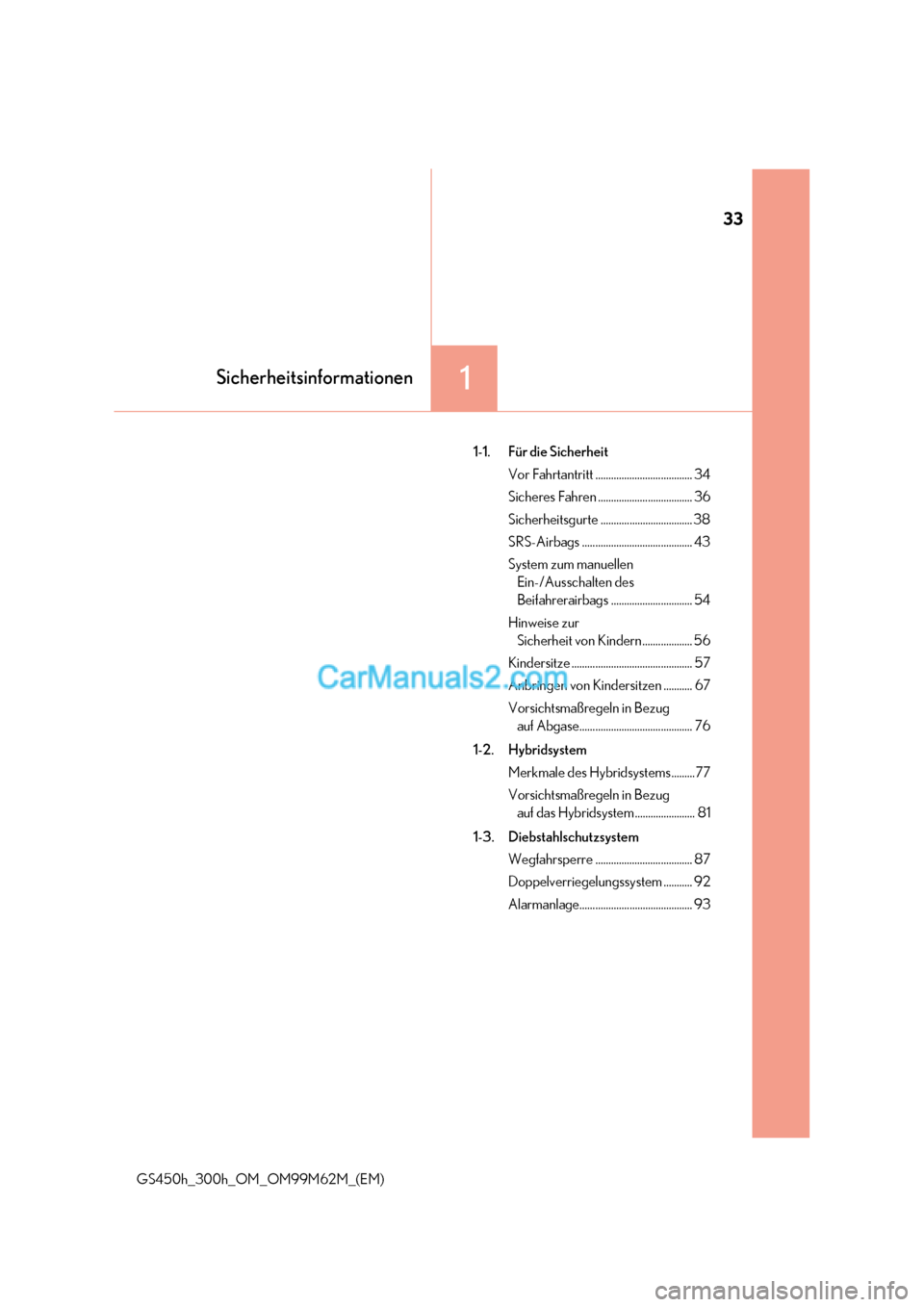

33
1Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM) 1-1. Für die Sicherheit
Vor Fahrtantritt ..................................... 34
Sicheres Fahren .................................... 36
Sicherheitsgurte ................................... 38
SRS-Airbags .......................................... 43
System zum manuellen Ein-/Ausschalten des
Beifahrerairbags ............................... 54
Hinweise zur Sicherheit von Kindern ................... 56
Kindersitze .............................................. 57
Anbringen von Kindersitzen ........... 67
Vorsichtsmaßregeln in Bezug auf Abgase........................................... 76
1-2. Hybridsystem Merkmale des Hybridsystems.........77
Vorsichtsmaßregeln in Bezug auf das Hybridsystem ....................... 81
1-3. Diebstahlschutzsystem Wegfahrsperre ..................................... 87
Doppelverriegelungssystem ........... 92
Alarmanlage........................................... 93
Page 34 of 644

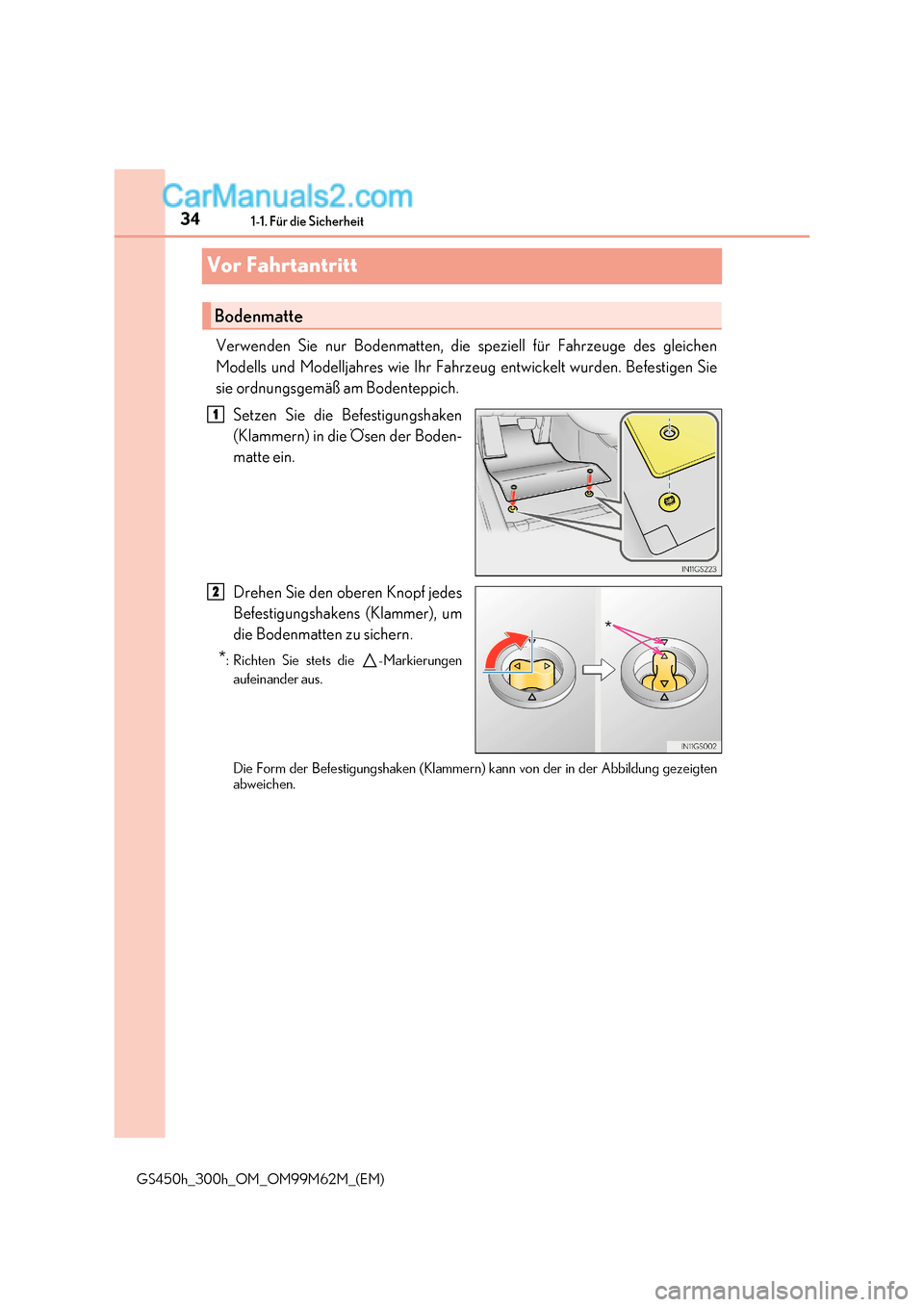

341-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
Vor Fahrtantritt
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge des gleichen
Modells und Modelljahres wie Ihr Fahrzeug entwickelt wurden. Befestigen Sie
sie ordnungsgemäß am Bodenteppich.
Setzen Sie die Befestigungshaken
(Klammern) in die Ösen der Boden-
matte ein.
Drehen Sie den oberen Knopf jedes
Befestigungshakens (Klammer), um
die Bodenmatten zu sichern.
* : Richten Sie stets die -Markierungen
aufeinander aus.
Die Form der Befestigungshaken (Klammern) kann von der in der Abbildung gez eigten
abweichen.
Bodenmatte
1
*
2
Page 35 of 644
35
1-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann die Fahrer-Bodenmatte verrutschen und eventuell während der Fahrt die
Betätigung der Pedale beeinträchtigen. Dies kann zu einem unerwarteten Anstieg der
Geschwindigkeit führen oder es kann schwierig werden, das Fahrzeug anzuhalten. In der
Folge kann es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
■Beim Anbringen der Fahrer-Bodenmatte
●Verwenden Sie keine Bodenmatten, die für andere Modelle oder Modelljahre entwickelt
wurden, selbst wenn es sich dabei um Original Lexus-Bodenmatten handelt.
●Verwenden Sie nur für die Fahrerseite vorgesehene Bodenmatten.
●Befestigen Sie die Bodenmatte immer ordnungsgemäß mit den mitgelieferten Befesti-
gungshaken (Klammern).
●Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
●Bringen Sie die Bodenmatte nicht mit der Unterseite nach oben oder verkehrt herum an.
■Vor Fahrtantritt
●Stellen Sie sicher, dass die Bodenmatte mit allen
mitgelieferten Befestigungshaken (Klammern)
ordnungsgemäß an der richtigen Stelle befes-
tigt ist. Überprüfen Sie dies insbesondere nach
jeder Reinigung des Bodens.
●Treten Sie bei ausgeschaltetem Hybridsystem
und Schalt-/Wählhebel auf “P” jedes Pedal voll-
ständig bis auf den Boden durch, um sicherzu-
stellen, dass es nicht durch die Bodenmatte
beeinträchtigt wird.
Page 36 of 644

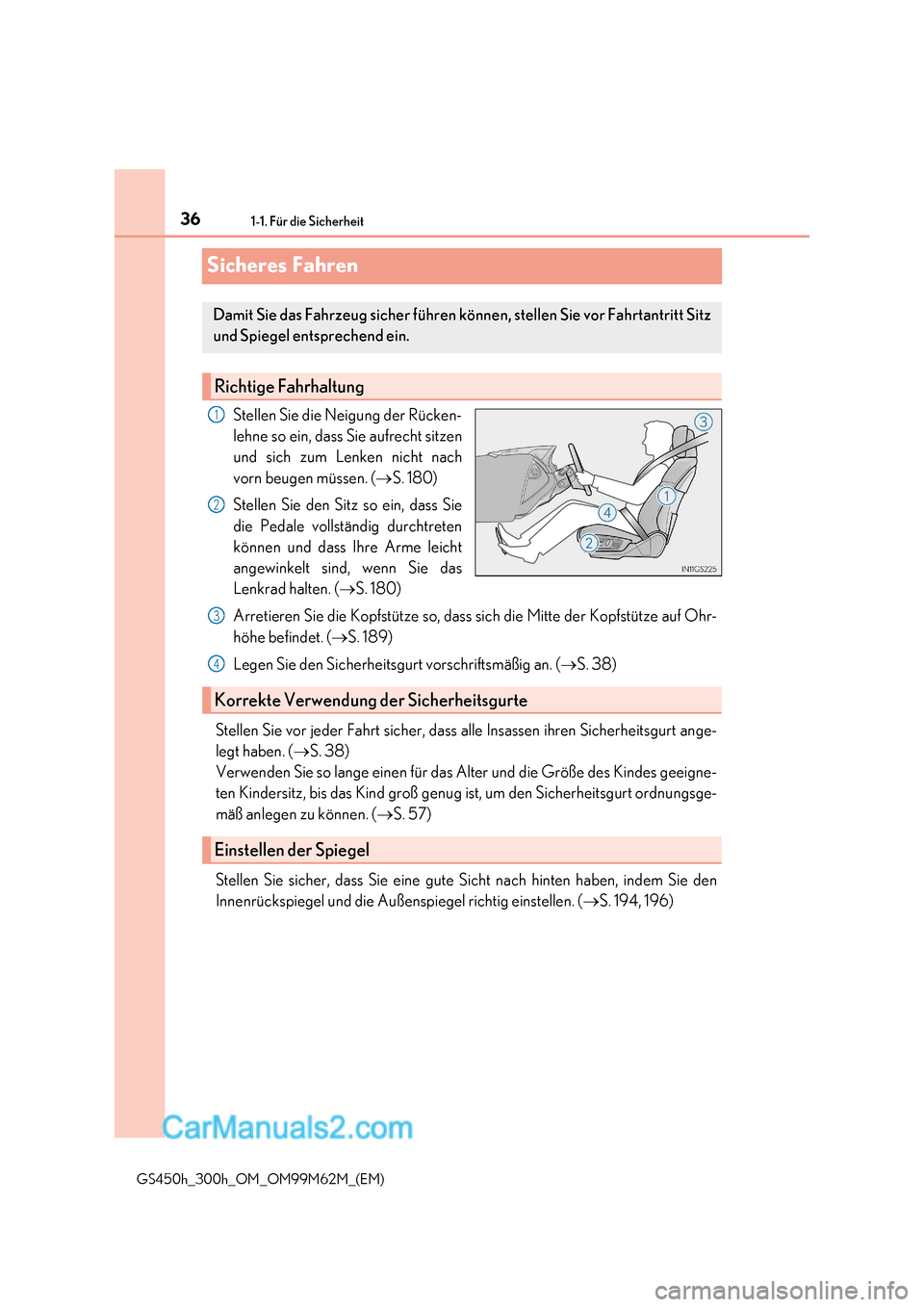

361-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
Sicheres Fahren
Stellen Sie die Neigung der Rücken-
lehne so ein, dass Sie aufrecht sitzen
und sich zum Lenken nicht nach
vorn beugen müssen. ( S. 180)
Stellen Sie den Sitz so ein, dass Sie
die Pedale vollständig durchtreten
können und dass Ihre Arme leicht
angewinkelt sind, wenn Sie das
Lenkrad halten. ( S. 180)
Arretieren Sie die Kopfstütze so, dass sich die Mitte der Kopfstütze auf Ohr-
höhe befindet. ( S. 189)
Legen Sie den Sicherheitsgurt vorschriftsmäßig an. ( S. 38)
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheitsgurt ange-
legt haben. ( S. 38)
Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeigne-
ten Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordn ungsge-
mäß anlegen zu können. ( S. 57)
Stellen Sie sicher, dass Sie eine gute Sicht nach hinten haben, indem Sie den
Innenrückspiegel und die Außenspiegel richtig einstellen. ( S. 194, 196)
Damit Sie das Fahrzeug sicher führen kö nnen, stellen Sie vor Fahrtantritt Sitz
und Spiegel entsprechend ein.
Richtige Fahrhaltung
1
2
Korrekte Verwendung der Sicherheitsgurte
Einstellen der Spiegel
3
4
Page 37 of 644

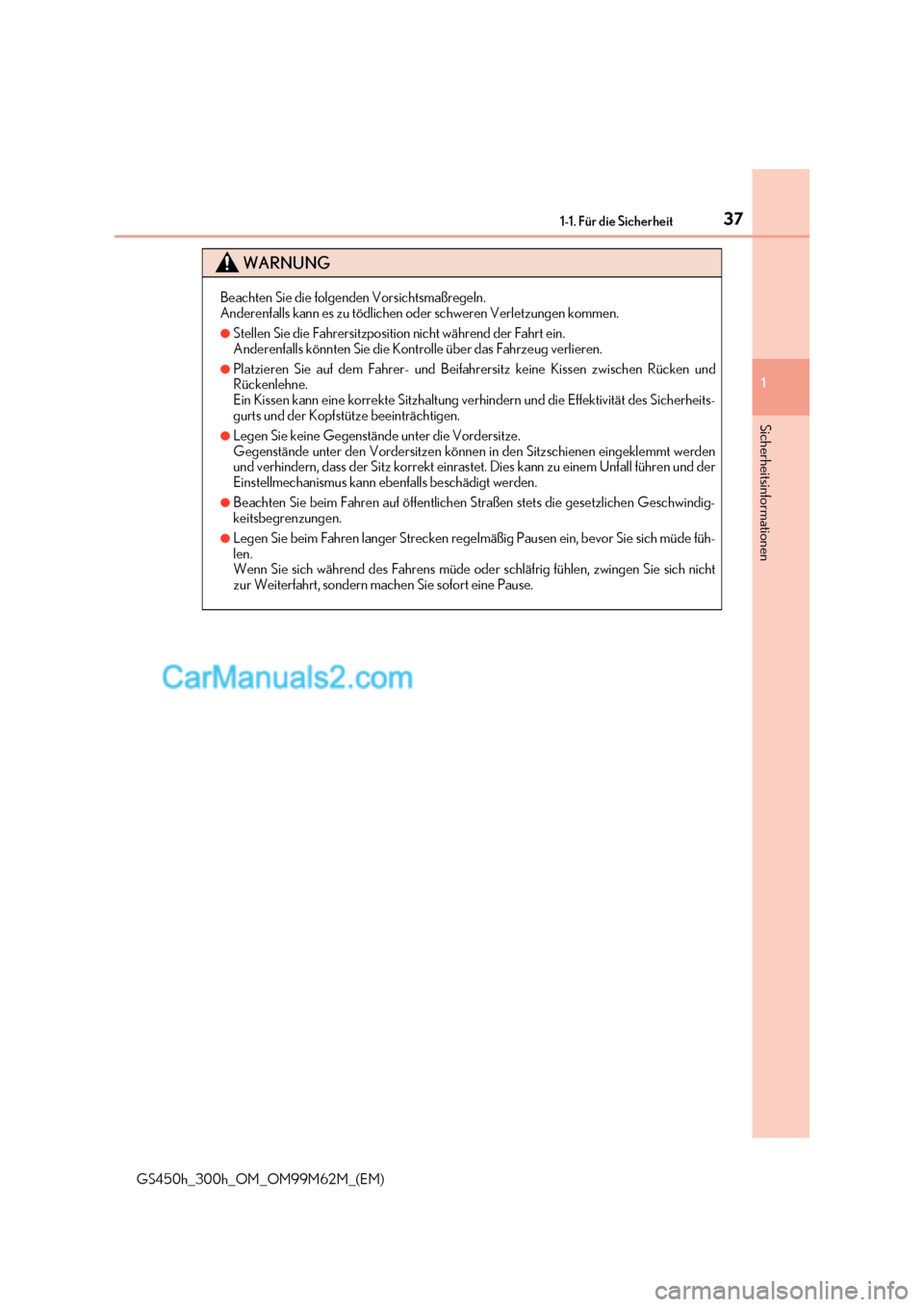

37
1-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Stellen Sie die Fahrersitzposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren.
●Platzieren Sie auf dem Fahrer- und Beifah rersitz keine Kissen zwischen Rücken und
Rückenlehne.
Ein Kissen kann eine korrekte Sitzhaltung verhindern und die Effektivitä t des Sicherheits-
gurts und der Kopfstütze beeinträchtigen.
●Legen Sie keine Gegenstände unter die Vordersitze.
Gegenstände unter den Vordersitzen können in den Sitzschienen eingeklemmt werden
und verhindern, dass der Sitz korrekt einrastet. Dies kann zu einem Unfall führen und der
Einstellmechanismus kann ebenfalls beschädigt werden.
●Beachten Sie beim Fahren auf öffentlichen Straßen stets die gesetzlichen Geschwindig-
keitsbegrenzungen.
●Legen Sie beim Fahren langer Strecken regelmäßig Pausen ein, bevor Sie sich müde füh-
len.
Wenn Sie sich während des Fahrens müde oder schläfrig fühlen, zwingen Sie sich nicht
zur Weiterfahrt, sondern machen Sie sofort eine Pause.
Page 38 of 644

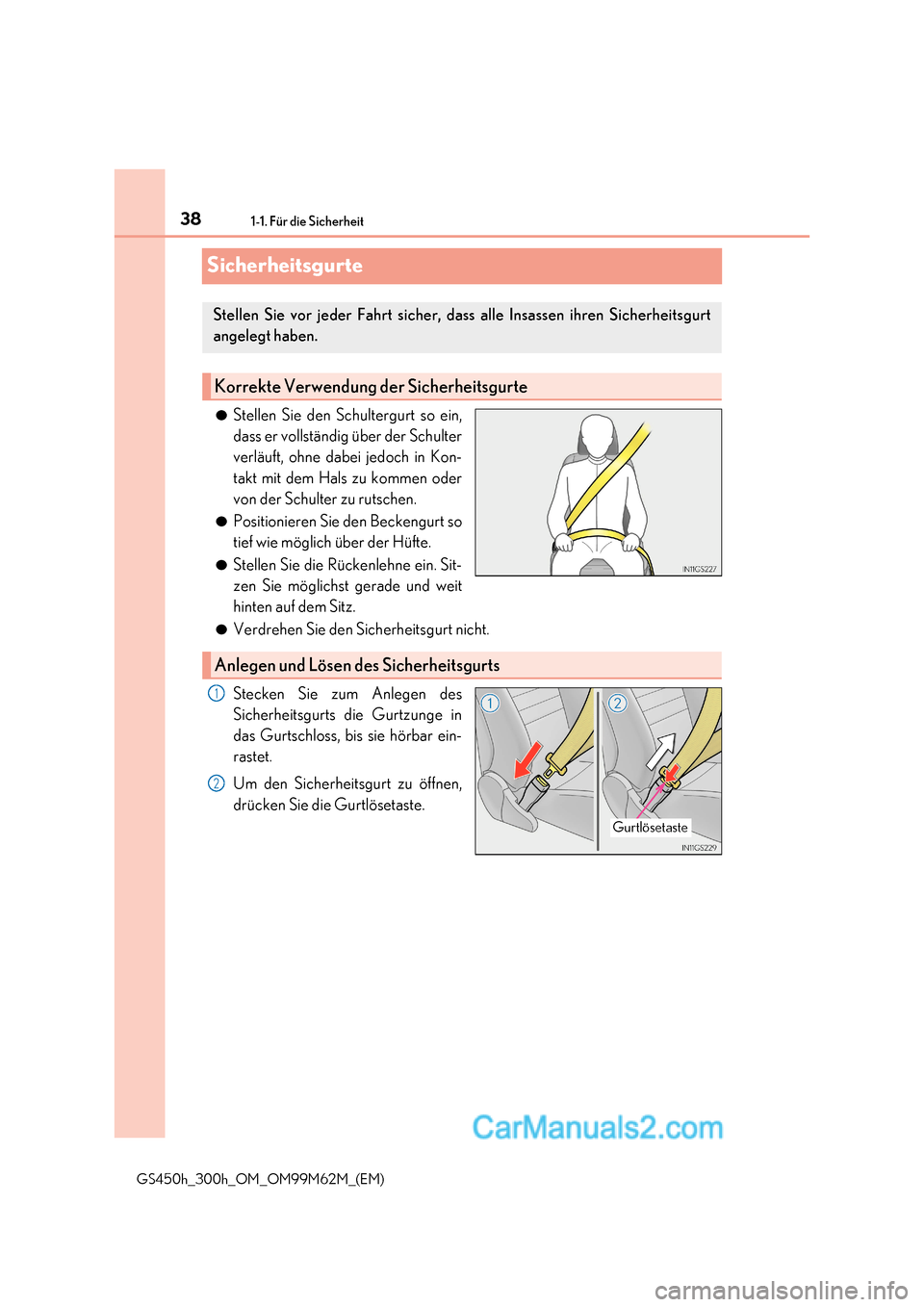

381-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
Sicherheitsgurte
●Stellen Sie den Schultergurt so ein,
dass er vollständig über der Schulter
verläuft, ohne dabei jedoch in Kon-
takt mit dem Hals zu kommen oder
von der Schulter zu rutschen.
● Positionieren Sie den Beckengurt so
tief wie möglich über der Hüfte.
● Stellen Sie die Rückenlehne ein. Sit-
zen Sie möglichst gerade und weit
hinten auf dem Sitz.
● Verdrehen Sie den Sicherheitsgurt nicht.
Stecken Sie zum Anlegen des
Sicherheitsgurts die Gurtzunge in
das Gurtschloss, bis sie hörbar ein-
rastet.
Um den Sicherheitsgurt zu öffnen,
drücken Sie die Gurtlösetaste.
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheitsgurt
angelegt haben.
Korrekte Verwendung der Sicherheitsgurte
Anlegen und Lösen des Sicherheitsgurts
Gurtlösetaste
1
2
Page 39 of 644

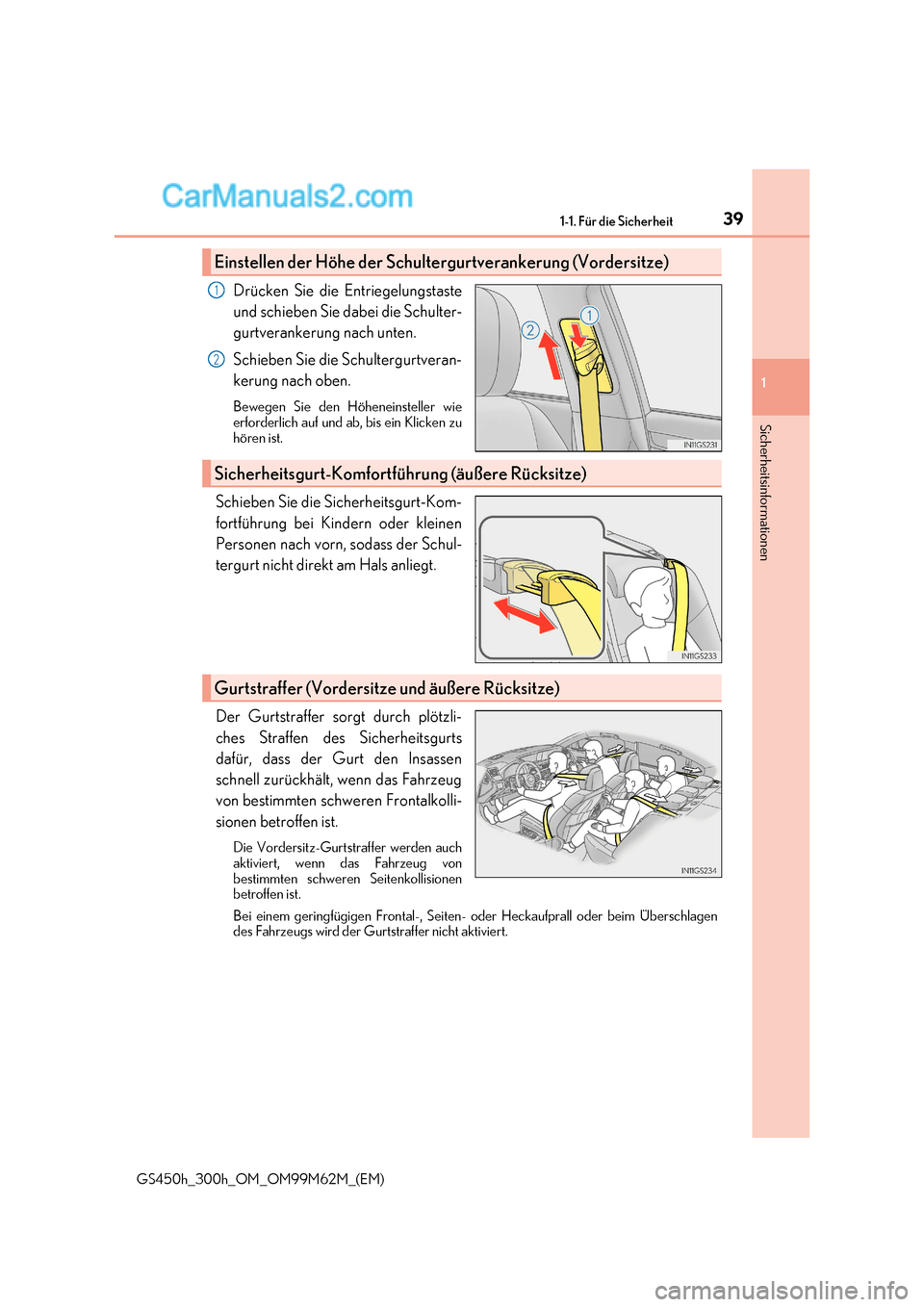

39
1-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM) Drücken Sie die Entriegelungstaste
und schieben Sie dabei die Schulter-
gurtverankerung nach unten.
Schieben Sie die Schultergurtveran-
kerung nach oben.
Bewegen Sie den Höheneinsteller wie
erforderlich auf und ab, bis ein Klicken zu
hören ist.
Schieben Sie die Sicherheitsgurt-Kom-
fortführung bei Kindern oder kleinen
Personen nach vorn, sodass der Schul-
tergurt nicht direkt am Hals anliegt.
Der Gurtstraffer sorgt durch plötzli-
ches Straffen des Sicherheitsgurts
dafür, dass der Gurt den Insassen
schnell zurückhält, wenn das Fahrzeug
von bestimmten schweren Frontalkolli-
sionen betroffen ist. Die Vordersitz-Gurtstraffer werden auch
aktiviert, wenn das Fahrzeug von
bestimmten schweren Seitenkollisionen
betroffen ist.
Bei einem geringfügigen Frontal-, Seiten- oder Heckaufprall oder beim Überschlagen
des Fahrzeugs wird der Gurtstraffer nicht aktiviert.
Einstellen der Höhe der Schulter gurtverankerung (Vordersitze)
1
2
Sicherheitsgurt-Komfortführung (äußere Rücksitze)
Gurtstraffer (Vordersitze und äußere Rücksitze)

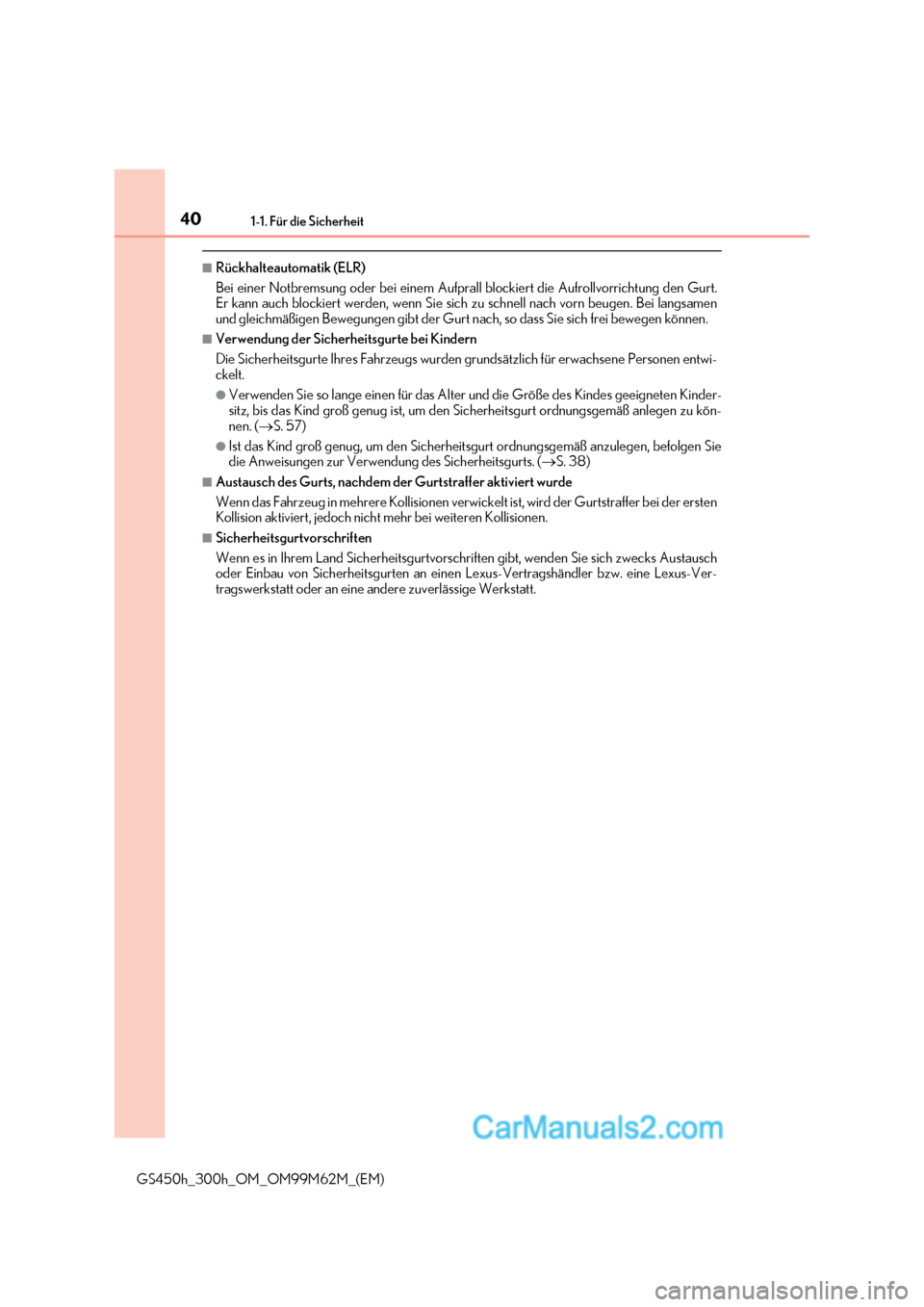

Page 40 of 644
401-1. Für die Sicherheit
GS450h_300h_OM_OM99M62M_(EM)
■Rückhalteautomatik (ELR)
Bei einer Notbremsung oder bei einem Aufprall blockiert die Aufrollvorrichtung den Gurt.
Er kann auch blockiert werden, wenn Sie sich zu schnell nach vorn beugen. Bei langsamen
und gleichmäßigen Bewegungen gibt der Gurt nach, so dass Sie sich frei bewegen können.
■Verwendung der Sicherheitsgurte bei Kindern
Die Sicherheitsgurte Ihres Fahrzeugs wurden grundsätzlich für erwachsene Personen entwi-
ckelt.
●Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeigneten Kinder-
sitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordnungsgemäß anlegen zu kön-
nen. ( S. 57)
●Ist das Kind groß genug, um den Sicherheitsgurt ordnungsgemäß anzulegen, befolgen Sie
die Anweisungen zur Verwendung des Sicherheitsgurts. ( S. 38)
■Austausch des Gurts, nachdem der Gurtstraffer aktiviert wurde
Wenn das Fahrzeug in mehrere Kollisionen verwickelt ist, wird der Gurtstraffer bei der er sten
Kollision aktiviert, jedoch nich t mehr bei weiteren Kollisionen.
■Sicherheitsgurtvorschriften
Wenn es in Ihrem Land Sicherheitsgurtvorschriften gibt, wenden Sie sich zwecks Austausch
oder Einbau von Sicherheitsgurten an einen Lexus-Vertragshändler bzw. eine Lexus-Ver -
tragswerkstatt oder an eine andere zuverlässige Werkstatt.
