Lexus GS300h 2017 Manual do proprietário (in Portuguese)

109
109109 1092. Agrupamento de instrumentos
2
Agrupamento de instrumentos

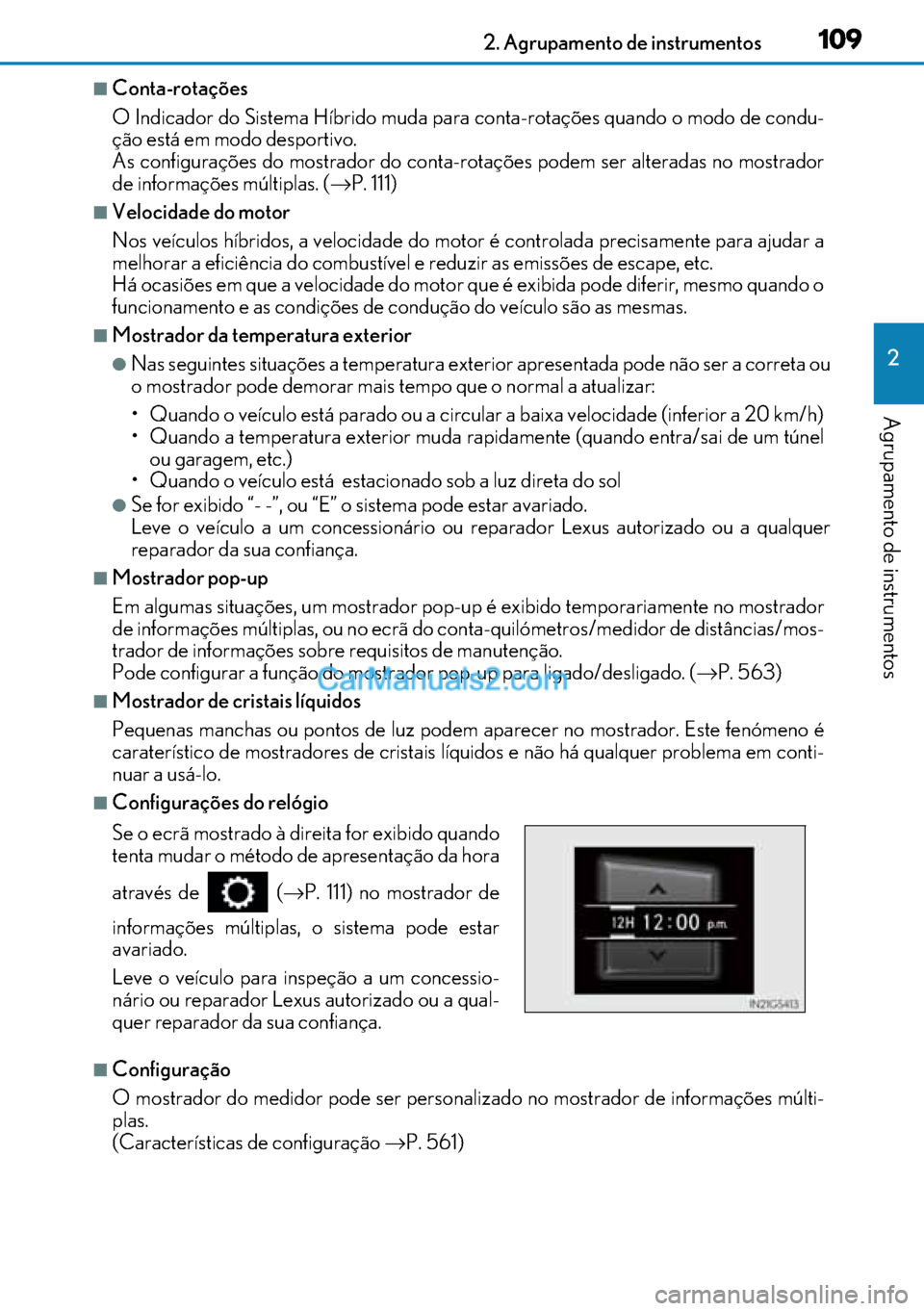

■Conta-rotações
O Indicador do Sistema Híbrido muda para conta-rotações quando o modo de condu-
ção está em modo desportivo.
As configurações do mostrador do conta-rotações podem ser alteradas no mostrador
de informações múltiplas. (→P. 111)
■Velocidade do motor
Nos veículos híbridos, a velocidade do motor é controlada precisamente para ajudar a
melhorar a eficiência do combustível e reduzir as emissões de escape, etc.
Há ocasiões em que a velocidade do motor que é exibida pode diferir, mesmo quando o
funcionamento e as condições de condução do veículo são as mesmas.
■Mostrador da temperatura exterior
●Nas seguintes situações a temperatura exterior apresentada pode não ser a correta ou
o mostrador pode demorar mais tempo que o normal a atualizar:
• Quando o veículo está parado ou a circular a baixa velocidade (inferior a 20 km/h)
• Quando a temperatura exterior muda rapidamente (quando entra/sai de um túnel
ou garagem, etc.)
• Quando o veículo está estacionado sob a luz direta do sol
●Se for exibido “- -”, ou “E” o sistema pode estar avariado.
Leve o veículo a um concessionário ou reparador Lexus autorizado ou a qualquer
reparador da sua confiança.
■Mostrador pop-up
Em algumas situações, um mostrador pop-up é exibido temporariamente no mostrador
de informações múltiplas, ou no ecrã do conta-quilómetros/medidor de distâncias/mos-
trador de informações sobre requisitos de manutenção.
Pode configurar a função do mostrador pop-up para ligado/desligado. (→P. 563)
■Mostrador de cristais líquidos
Pequenas manchas ou pontos de luz podem aparecer no mostrador. Este fenómeno é
caraterístico de mostradores de cristais líquidos e não há qualquer problema em conti-
nuar a usá-lo.
■Configurações do relógio
■Configuração
O mostrador do medidor pode ser personalizado no mostrador de informações múlti-
plas.
(Características de configuração →P. 561) Se o ecrã mostrado à direita for exibido quando
tenta mudar o método de apresentação da hora
através de (→P. 111) no mostrador de
informações múltiplas, o sistema pode estar
avariado.
Leve o veículo para inspeção a um concessio-
nário ou reparador Lexus autorizado ou a qual-
quer reparador da sua confiança.

110
110110 1102. Agrupamento de instrumentos

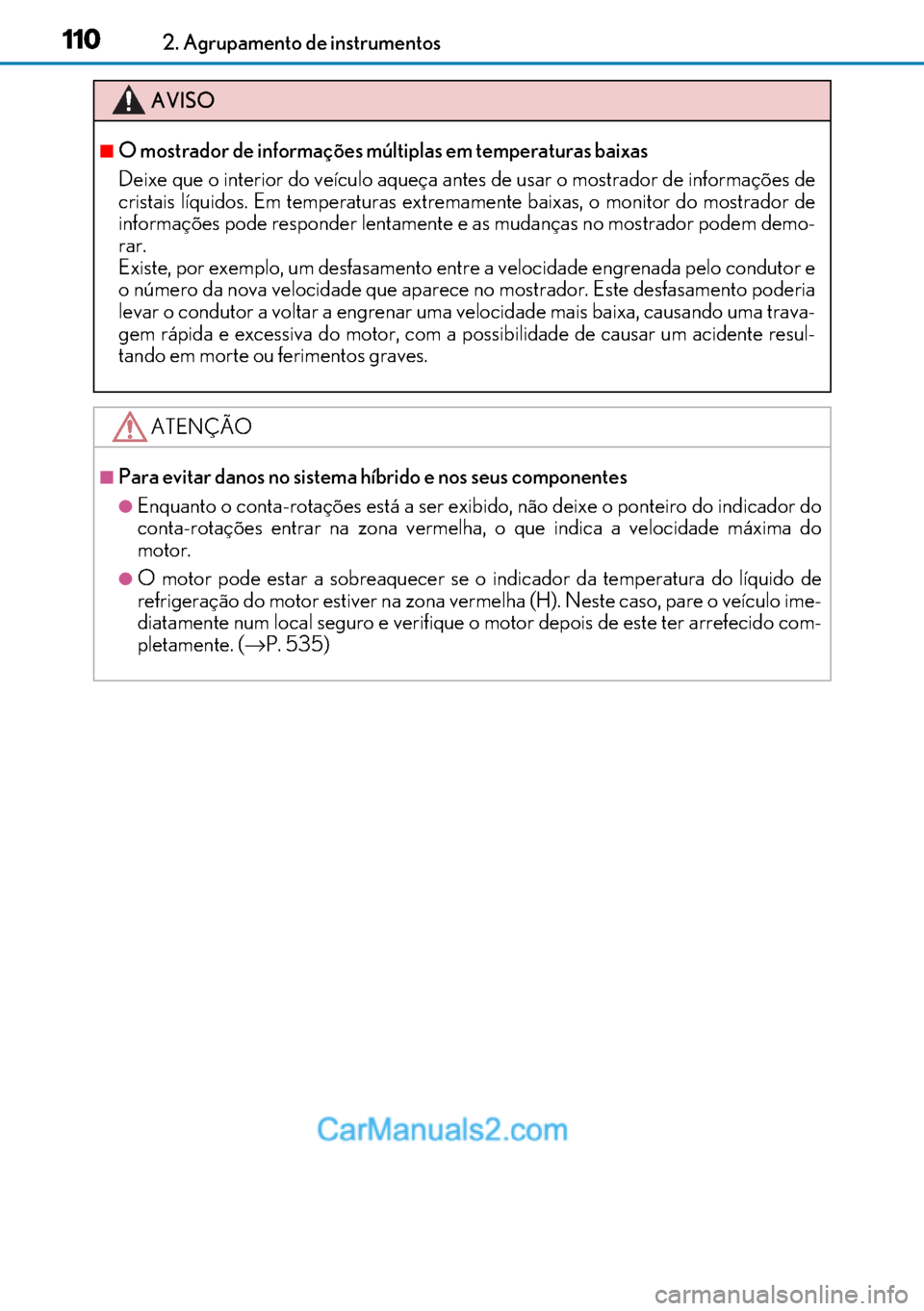

AVISO
■O mostrador de informações múltiplas em temperaturas baixas
Deixe que o interior do veículo aqueça antes de usar o mostrador de informações de
cristais líquidos. Em temperaturas extremamente baixas, o monitor do mostrador de
informações pode responder lentamente e as mudanças no mostrador podem demo-
rar.
Existe, por exemplo, um desfasamento entre a velocidade engrenada pelo condutor e
o número da nova velocidade que aparece no mostrador. Este desfasamento poderia
levar o condutor a voltar a engrenar uma velocidade mais baixa, causando uma trava-
gem rápida e excessiva do motor, com a possibilidade de causar um acidente resul-
tando em morte ou ferimentos graves.
ATENÇÃO
■Para evitar danos no sistema híbrido e nos seus componentes
●Enquanto o conta-rotações está a ser exibido, não deixe o ponteiro do indicador do
conta-rotações entrar na zona vermelha, o que indica a velocidade máxima do
motor.
●O motor pode estar a sobreaquecer se o indicador da temperatura do líquido de
refrigeração do motor estiver na zona vermelha (H). Neste caso, pare o veículo ime-
diatamente num local seguro e verifique o motor depois de este ter arrefecido com-
pletamente. (→P. 535)

111
111111 111
2 2. Agrupamento de instrumentos
Agrupamento de instrumentos

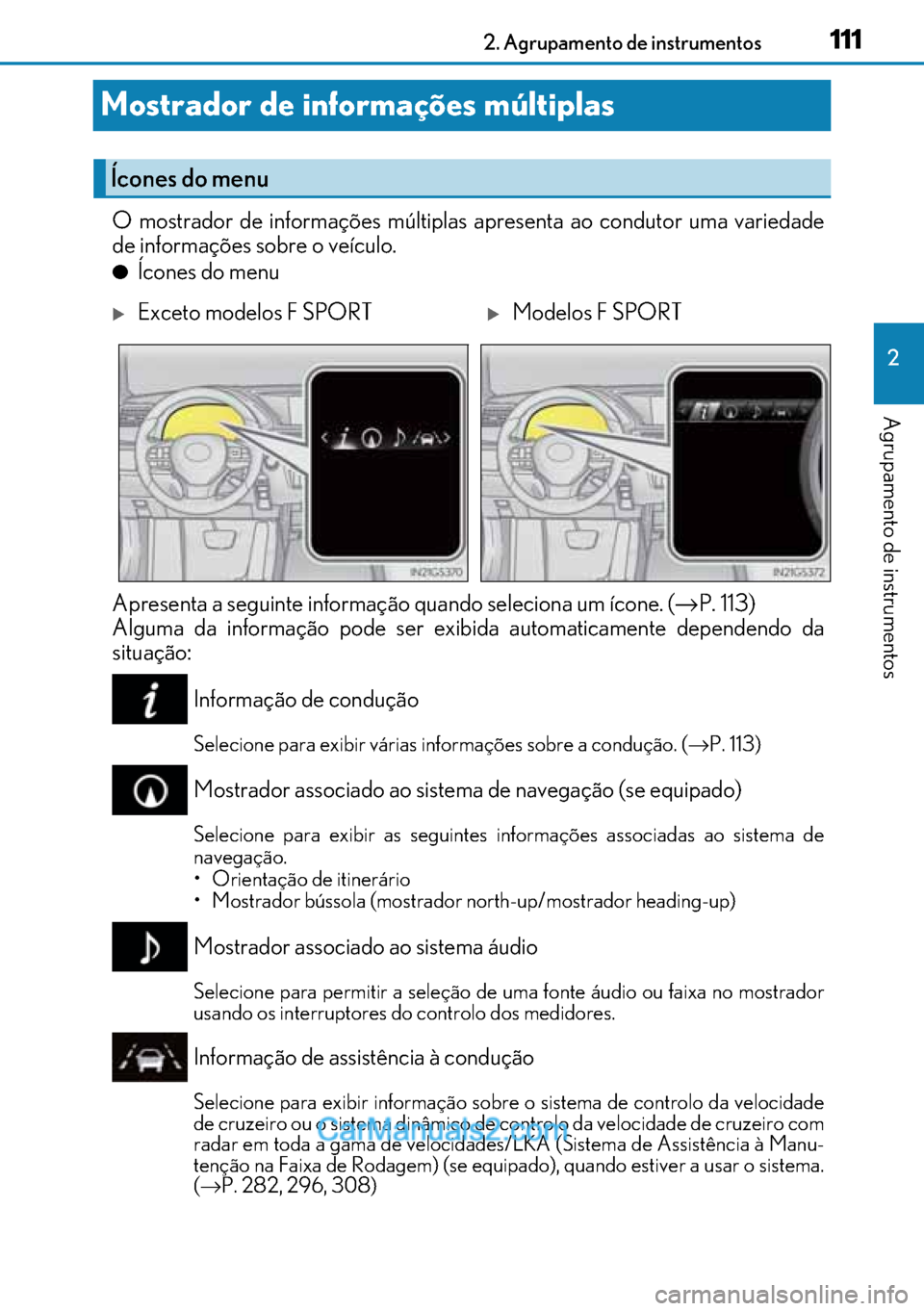

Mostrador de informações múltiplas
O mostrador de informações múltiplas apresenta ao condutor uma variedade
de informações sobre o veículo.
●Ícones do menu
Apresenta a seguinte informação quando seleciona um ícone. (→P. 113)
Alguma da informação pode ser exibida automaticamente dependendo da
situação:
Informação de condução
Selecione para exibir várias informações sobre a condução. (→P. 113)
Mostrador associado ao sistema de navegação (se equipado)
Selecione para exibir as seguintes informações associadas ao sistema de
navegação.
• Orientação de itinerário
• Mostrador bússola (mostrador north-up/mostrador heading-up)
Mostrador associado ao sistema áudio
Selecione para permitir a seleção de uma fonte áudio ou faixa no mostrador
usando os interruptores do controlo dos medidores.
Informação de assistência à condução
Selecione para exibir informação sobre o sistema de controlo da velocidade
de cruzeiro ou o sistema dinâmico de controlo da velocidade de cruzeiro com
radar em toda a gama de velocidades/LKA (Sistema de Assistência à Manu-
tenção na Faixa de Rodagem) (se equipado), quando estiver a usar o sistema.
(→P. 282, 296, 308)
Ícones do menu
XExceto modelos F SPORTXModelos F SPORT

112
112112 1122. Agrupamento de instrumentos

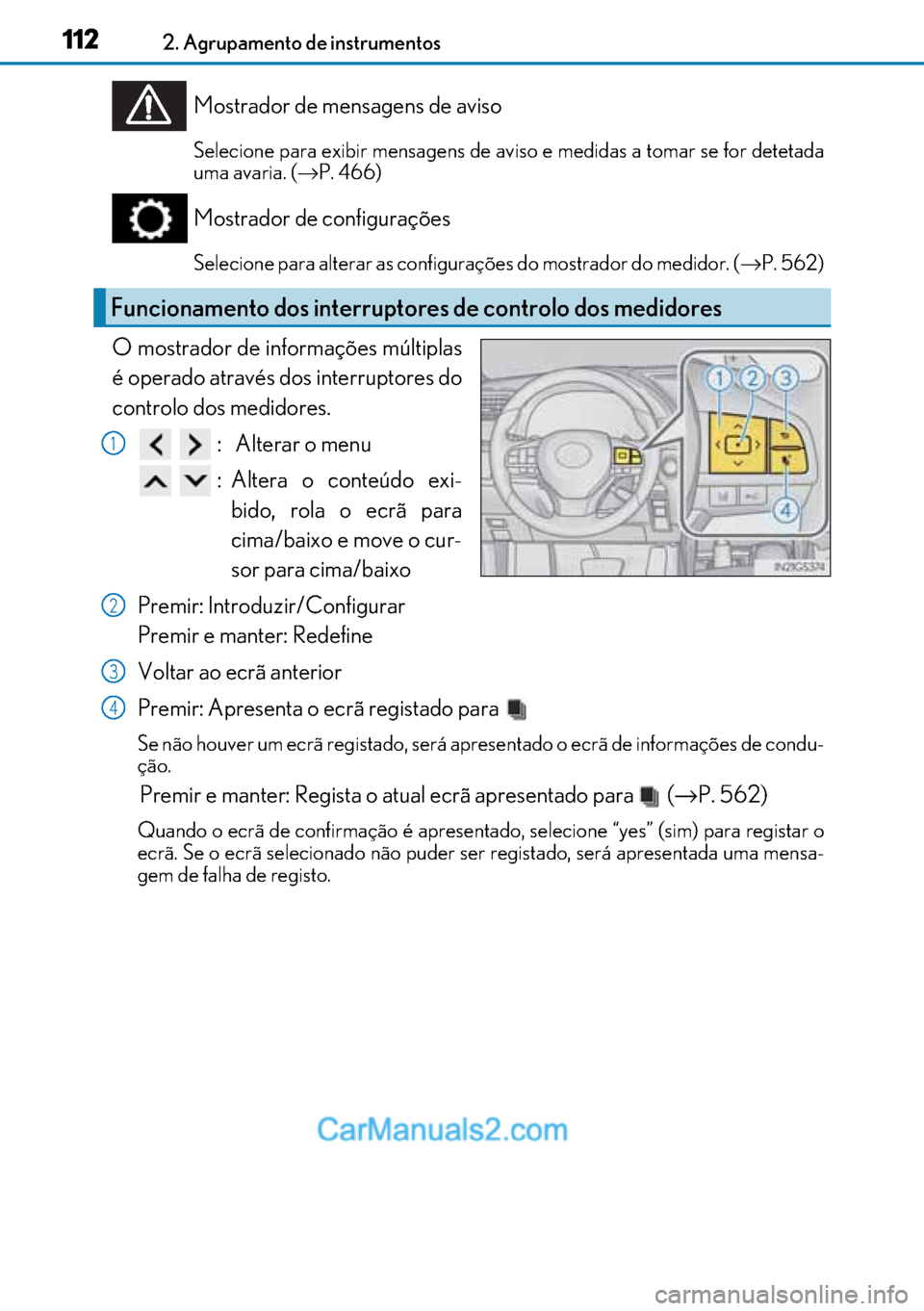

Mostrador de mensagens de aviso
Selecione para exibir mensagens de aviso e medidas a tomar se for detetada
uma avaria. (→P. 466)
Mostrador de configurações
Selecione para alterar as configurações do mostrador do medidor. (→P. 562)
O mostrador de informações múltiplas
é operado através dos interruptores do
controlo dos medidores.
: Alterar o menu
: Altera o conteúdo exi-
bido, rola o ecrã para
cima/baixo e move o cur-
sor para cima/baixo
Premir: Introduzir/Configurar
Premir e manter: Redefine
Voltar ao ecrã anterior
Premir: Apresenta o ecrã registado para
Se não houver um ecrã registado, será apresentado o ecrã de informações de condu-
ção.
Premir e manter: Regista o atual ecrã apresentado para (→P. 562)
Quando o ecrã de confirmação é apresentado, selecione “yes” (sim) para registar o
ecrã. Se o ecrã selecionado não puder ser registado, será apresentada uma mensa-
gem de falha de registo.
Funcionamento dos interruptores de controlo dos medidores
1
2
3
4

113
113113 1132. Agrupamento de instrumentos
2
Agrupamento de instrumentos

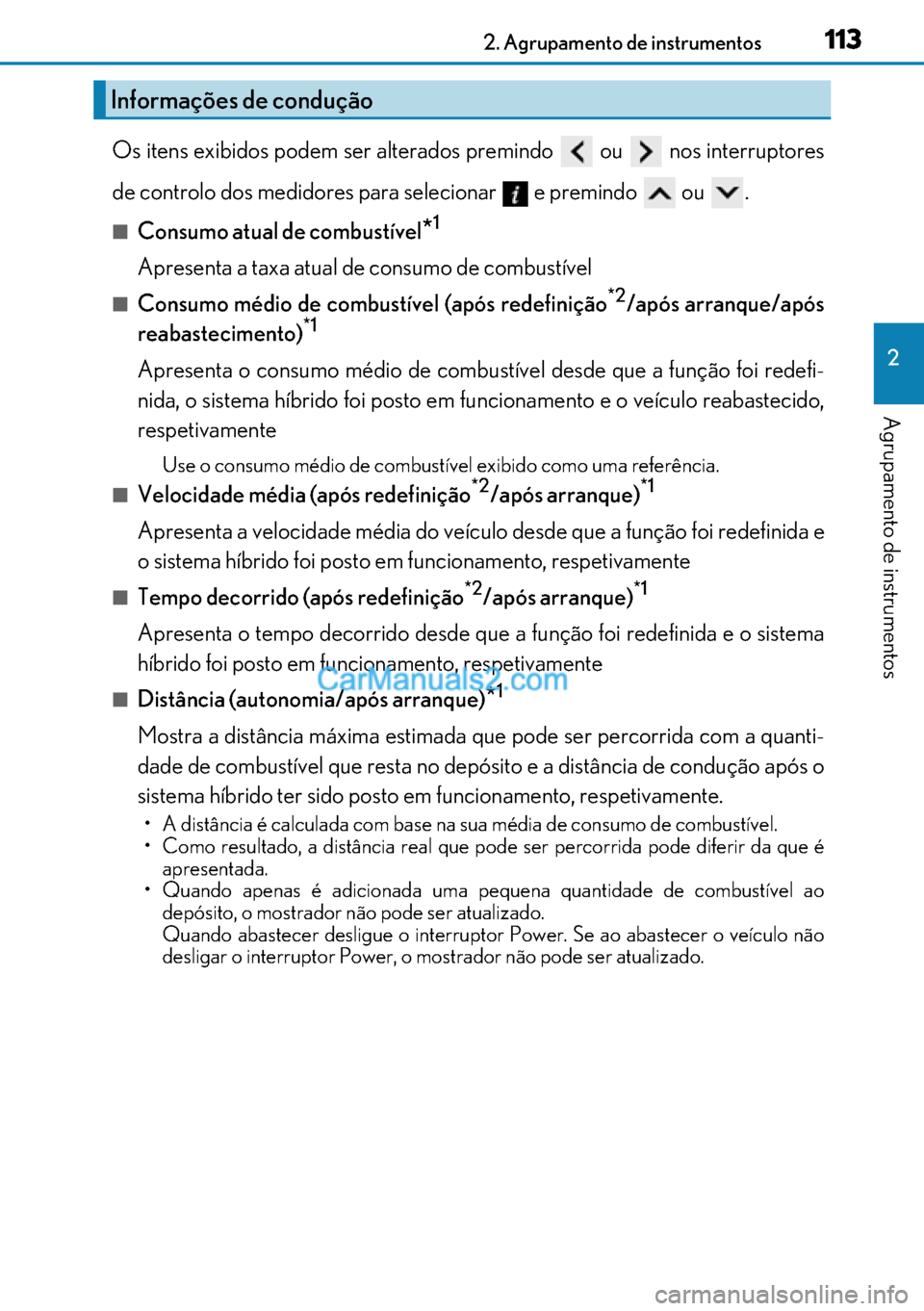

Os itens exibidos podem ser alterados premindo ou nos interruptores
de controlo dos medidores para selecionar e premindo ou .
■Consumo atual de combustível*1
Apresenta a taxa atual de consumo de combustível
■Consumo médio de combustível (após redefinição*2/após arranque/após
reabastecimento)*1
Apresenta o consumo médio de combustível desde que a função foi redefi-
nida, o sistema híbrido foi posto em funcionamento e o veículo reabastecido,
respetivamente
Use o consumo médio de combustível exibido como uma referência.
■Velocidade média (após redefinição*2/após arranque)*1
Apresenta a velocidade média do veículo desde que a função foi redefinida e
o sistema híbrido foi posto em funcionamento, respetivamente
■Tempo decorrido (após redefinição*2/após arranque)*1
Apresenta o tempo decorrido desde que a função foi redefinida e o sistema
híbrido foi posto em funcionamento, respetivamente
■Distância (autonomia/após arranque)*1
Mostra a distância máxima estimada que pode ser percorrida com a quanti-
dade de combustível que resta no depósito e a distância de condução após o
sistema híbrido ter sido posto em funcionamento, respetivamente.
• A distância é calculada com base na sua média de consumo de combustível.
• Como resultado, a distância real que pode ser percorrida pode diferir da que é
apresentada.
• Quando apenas é adicionada uma pequena quantidade de combustível ao
depósito, o mostrador não pode ser atualizado.
Quando abastecer desligue o interruptor Power. Se ao abastecer o veículo não
desligar o interruptor Power, o mostrador não pode ser atualizado.
Informações de condução

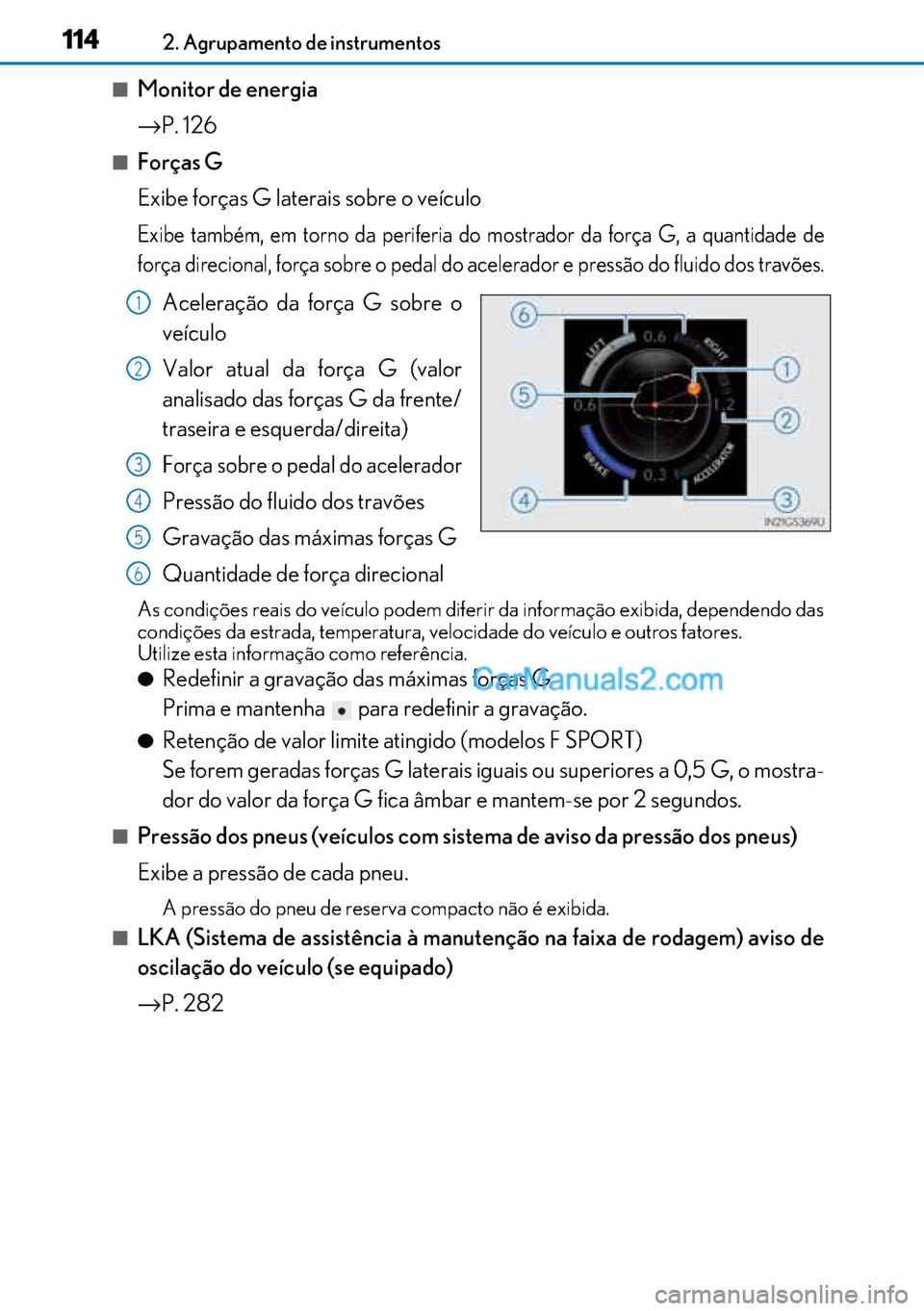

114
114114 1142. Agrupamento de instrumentos
■Monitor de energia
→P. 126
■Forças G
Exibe forças G laterais sobre o veículo
Exibe também, em torno da periferia do mostrador da força G, a quantidade de
força direcional, força sobre o pedal do acelerador e pressão do fluido dos travões.
Aceleração da força G sobre o
veículo
Valor atual da força G (valor
analisado das forças G da frente/
traseira e esquerda/direita)
Força sobre o pedal do acelerador
Pressão do fluido dos travões
Gravação das máximas forças G
Quantidade de força direcional
As condições reais do veículo podem diferir da informação exibida, dependendo das
condições da estrada, temperatura, velocidade do veículo e outros fatores.
Utilize esta informação como referência.
●Redefinir a gravação das máximas forças G
Prima e mantenha para redefinir a gravação.
●Retenção de valor limite atingido (modelos F SPORT)
Se forem geradas forças G laterais iguais ou superiores a 0,5 G, o mostra-
dor do valor da força G fica âmbar e mantem-se por 2 segundos.
■Pressão dos pneus (veículos com sistema de aviso da pressão dos pneus)
Exibe a pressão de cada pneu.
A pressão do pneu de reserva compacto não é exibida.
■LKA (Sistema de assistência à manutenção na faixa de rodagem) aviso de
oscilação do veículo (se equipado)
→P. 282
1
2
3
4
5
6

115
115115 1152. Agrupamento de instrumentos
2
Agrupamento de instrumentos

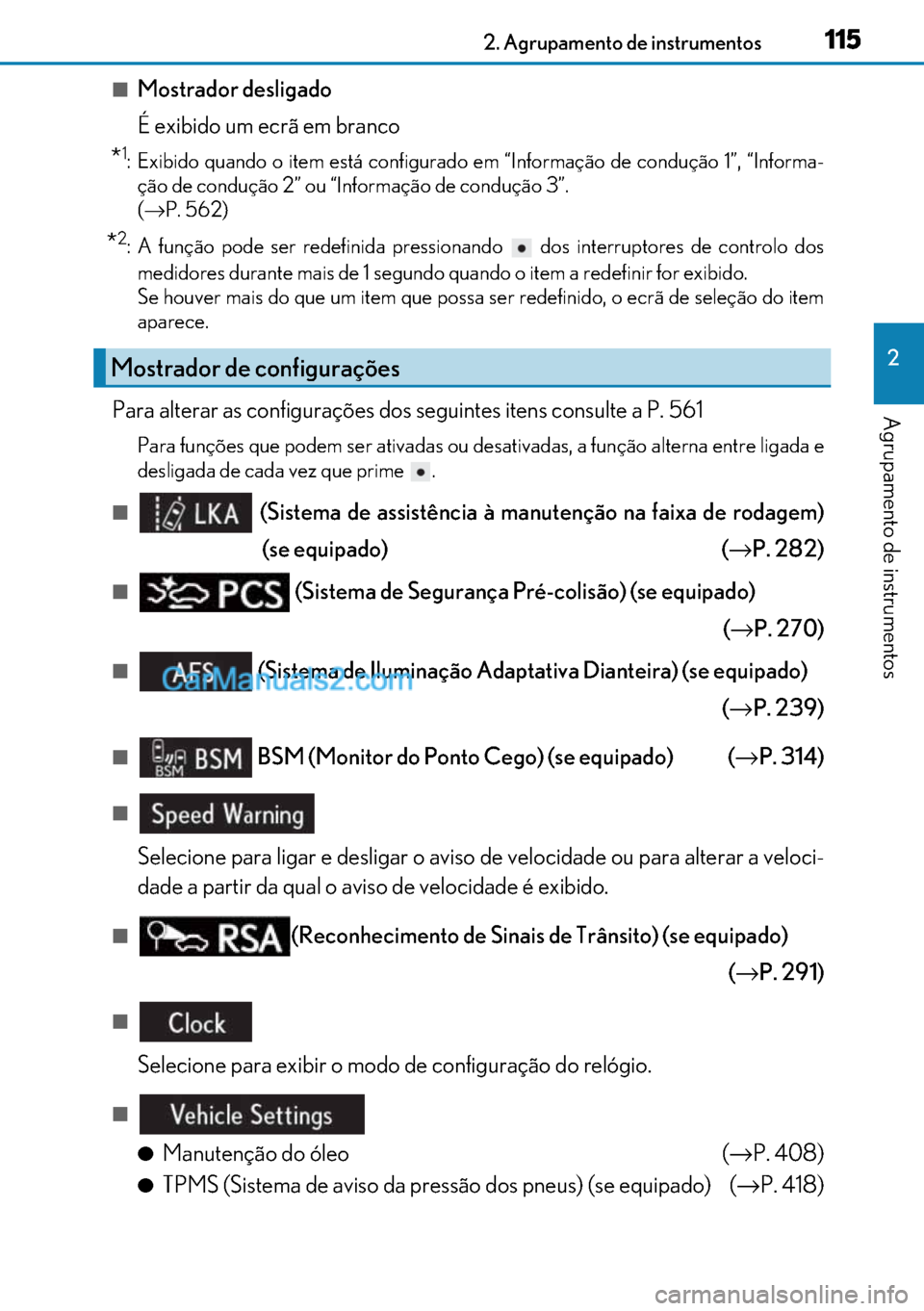

■Mostrador desligado
É exibido um ecrã em branco
*1: Exibido quando o item está configurado em “Informação de condução 1”, “Informa-
ção de condução 2” ou “Informação de condução 3”.
(→P. 562)
*2: A função pode ser redefinida pressionando dos interruptores de controlo dos
medidores durante mais de 1 segundo quando o item a redefinir for exibido.
Se houver mais do que um item que possa ser redefinido, o ecrã de seleção do item
aparece.
Para alterar as configurações dos seguintes itens consulte a P. 561
Para funções que podem ser ativadas ou desativadas, a função alterna entre ligada e
desligada de cada vez que prime .
■ (Sistema de assistência à manutenção na faixa de rodagem)
(se equipado) (→P. 282)
■ (Sistema de Segurança Pré-colisão) (se equipado)
(→P. 270)
■ (Sistema de Iluminação Adaptativa Dianteira) (se equipado)
(→P. 239)
■ BSM (Monitor do Ponto Cego) (se equipado) (→P. 314)
■
Selecione para ligar e desligar o aviso de velocidade ou para alterar a veloci-
dade a partir da qual o aviso de velocidade é exibido.
■(Reconhecimento de Sinais de Trânsito) (se equipado)
(→P. 291)
■
Selecione para exibir o modo de configuração do relógio.
■
●
Manutenção do óleo (→P. 408)
●TPMS (Sistema de aviso da pressão dos pneus) (se equipado) (→P. 418)
Mostrador de configurações

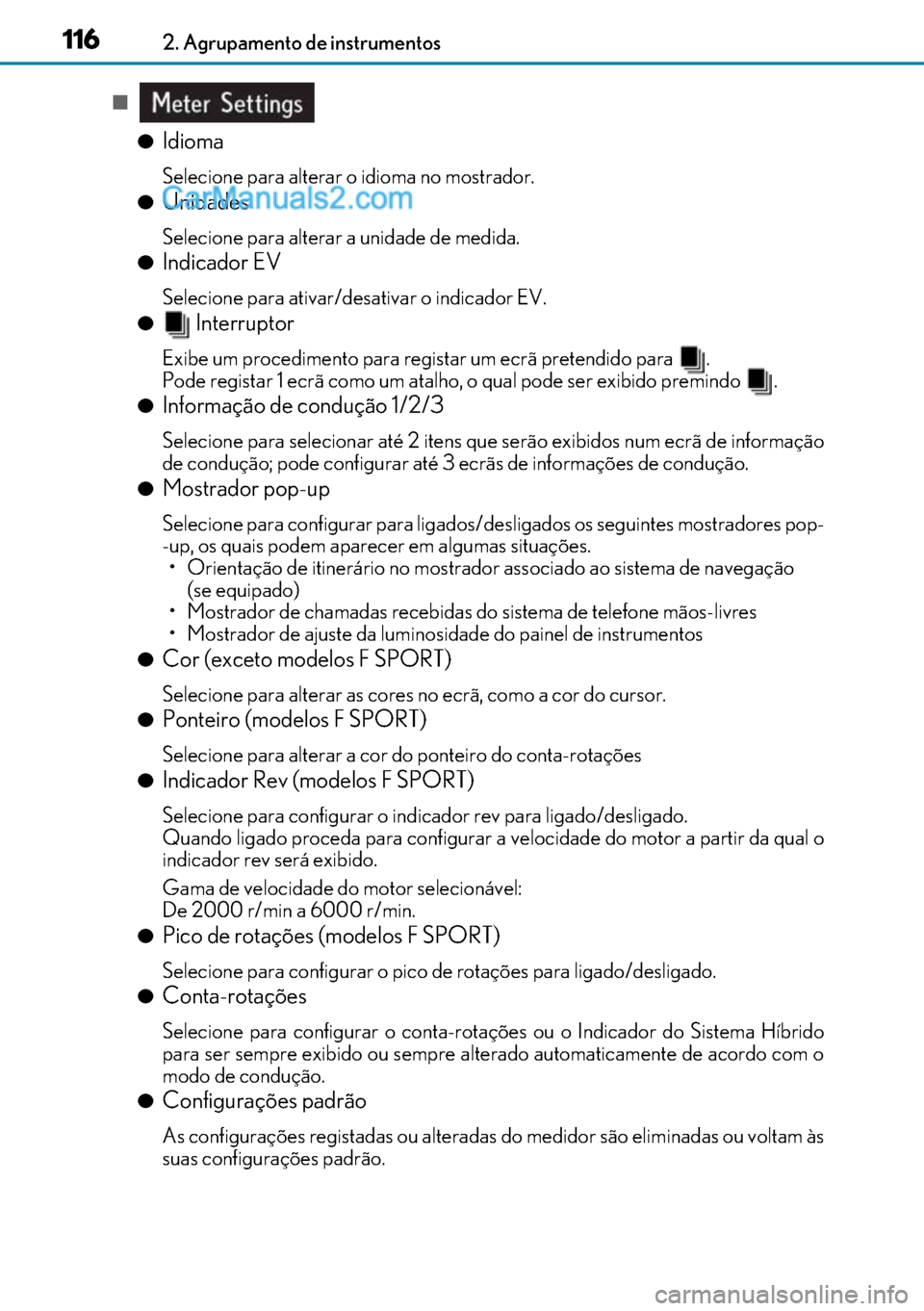

116
116116 1162. Agrupamento de instrumentos
■
●
Idioma
Selecione para alterar o idioma no mostrador.
●Unidades
Selecione para alterar a unidade de medida.
●Indicador EV
Selecione para ativar/desativar o indicador EV.
● Interruptor
Exibe um procedimento para registar um ecrã pretendido para .
Pode registar 1 ecrã como um atalho, o qual pode ser exibido premindo .
●Informação de condução 1/2/3
Selecione para selecionar até 2 itens que serão exibidos num ecrã de informação
de condução; pode configurar até 3 ecrãs de informações de condução.
●Mostrador pop-up
Selecione para configurar para ligados/desligados os seguintes mostradores pop-
-up, os quais podem aparecer em algumas situações.
• Orientação de itinerário no mostrador associado ao sistema de navegação
(se equipado)
• Mostrador de chamadas recebidas do sistema de telefone mãos-livres
• Mostrador de ajuste da luminosidade do painel de instrumentos
●Cor (exceto modelos F SPORT)
Selecione para alterar as cores no ecrã, como a cor do cursor.
●Ponteiro (modelos F SPORT)
Selecione para alterar a cor do ponteiro do conta-rotações
●Indicador Rev (modelos F SPORT)
Selecione para configurar o indicador rev para ligado/desligado.
Quando ligado proceda para configurar a velocidade do motor a partir da qual o
indicador rev será exibido.
Gama de velocidade do motor selecionável:
De 2000 r/min a 6000 r/min.
●Pico de rotações (modelos F SPORT)
Selecione para configurar o pico de rotações para ligado/desligado.
●Conta-rotações
Selecione para configurar o conta-rotações ou o Indicador do Sistema Híbrido
para ser sempre exibido ou sempre alterado automaticamente de acordo com o
modo de condução.
●Configurações padrão
As configurações registadas ou alteradas do medidor são eliminadas ou voltam às
suas configurações padrão.

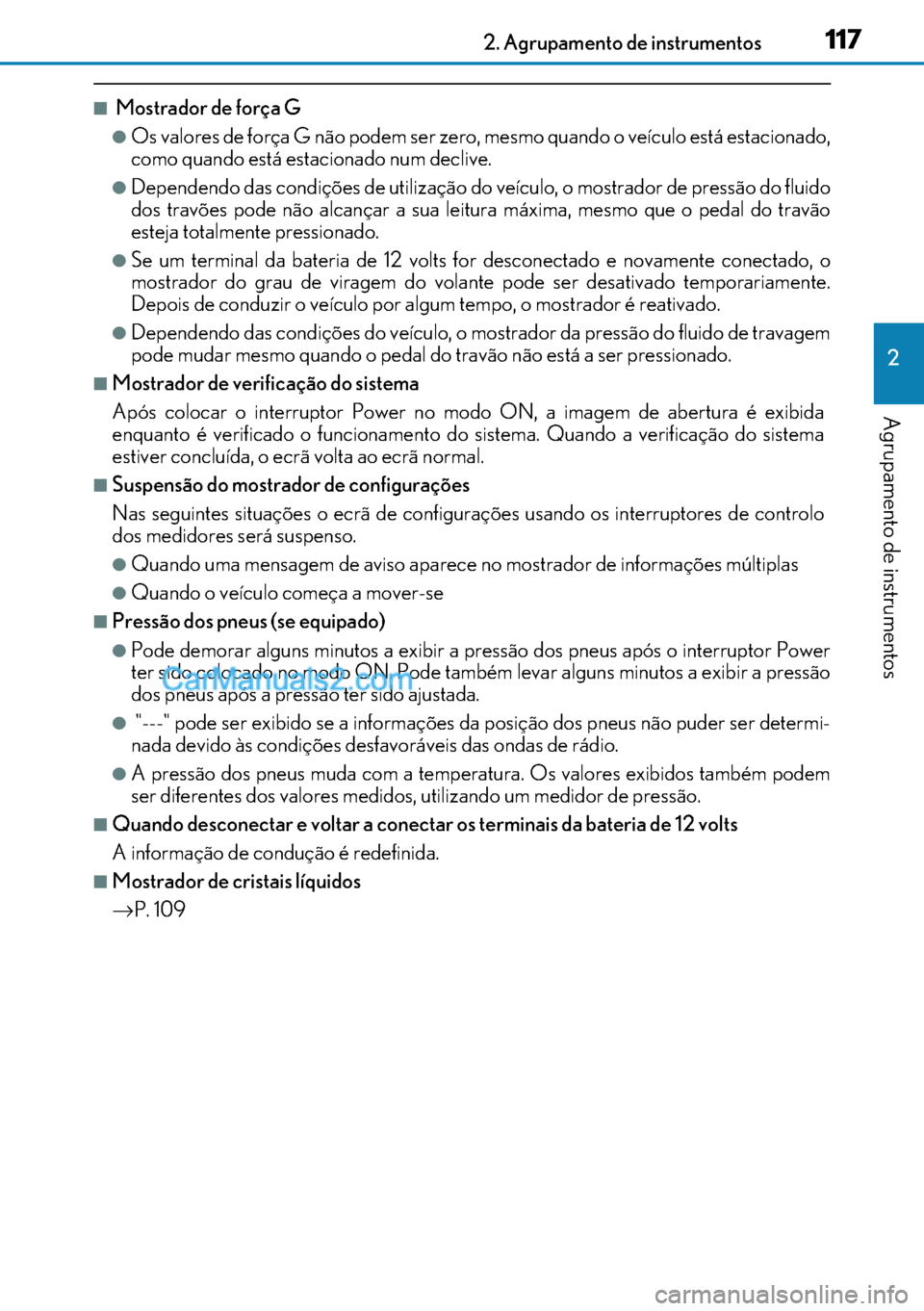

117
117117 1172. Agrupamento de instrumentos
2
Agrupamento de instrumentos
■ Mostrador de força G
●Os valores de força G não podem ser zero, mesmo quando o veículo está estacionado,
como quando está estacionado num declive.
●Dependendo das condições de utilização do veículo, o mostrador de pressão do fluido
dos travões pode não alcançar a sua leitura máxima, mesmo que o pedal do travão
esteja totalmente pressionado.
●Se um terminal da bateria de 12 volts for desconectado e novamente conectado, o
mostrador do grau de viragem do volante pode ser desativado temporariamente.
Depois de conduzir o veículo por algum tempo, o mostrador é reativado.
●Dependendo das condições do veículo, o mostrador da pressão do fluido de travagem
pode mudar mesmo quando o pedal do travão não está a ser pressionado.
■Mostrador de verificação do sistema
Após colocar o interruptor Power no modo ON, a imagem de abertura é exibida
enquanto é verificado o funcionamento do sistema. Quando a verificação do sistema
estiver concluída, o ecrã volta ao ecrã normal.
■Suspensão do mostrador de configurações
Nas seguintes situações o ecrã de configurações usando os interruptores de controlo
dos medidores será suspenso.
●Quando uma mensagem de aviso aparece no mostrador de informações múltiplas
●Quando o veículo começa a mover-se
■Pressão dos pneus (se equipado)
●Pode demorar alguns minutos a exibir a pressão dos pneus após o interruptor Power
ter sido colocado no modo ON. Pode também levar alguns minutos a exibir a pressão
dos pneus após a pressão ter sido ajustada.
● "---" pode ser exibido se a informações da posição dos pneus não puder ser determi-
nada devido às condições desfavoráveis das ondas de rádio.
●A pressão dos pneus muda com a temperatura. Os valores exibidos também podem
ser diferentes dos valores medidos, utilizando um medidor de pressão.
■Quando desconectar e voltar a conectar os terminais da bateria de 12 volts
A informação de condução é redefinida.
■Mostrador de cristais líquidos
→P. 109

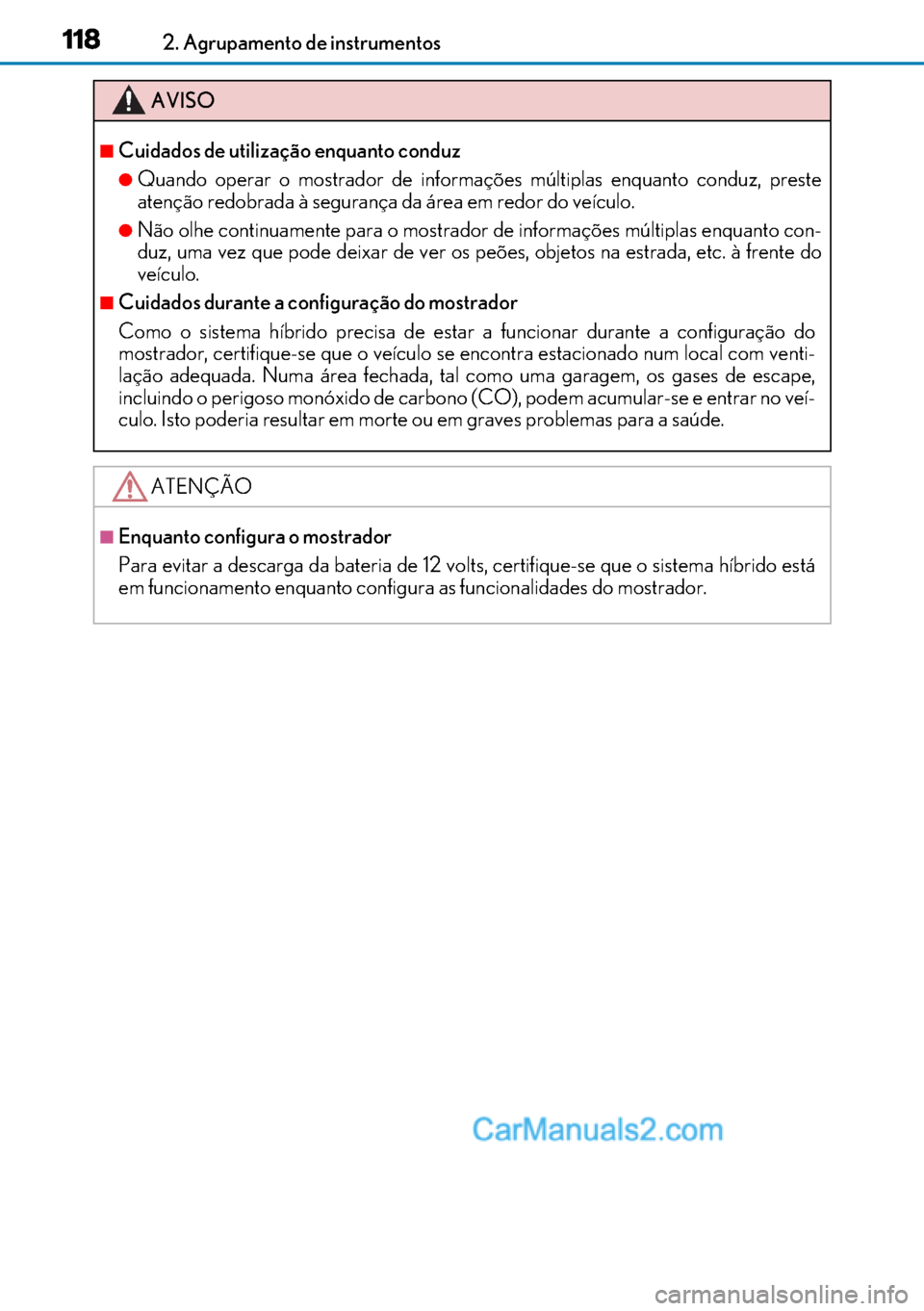

118
118118 1182. Agrupamento de instrumentos
AVISO
■Cuidados de utilização enquanto conduz
●Quando operar o mostrador de informações múltiplas enquanto conduz, preste
atenção redobrada à segurança da área em redor do veículo.
●Não olhe continuamente para o mostrador de informações múltiplas enquanto con-
duz, uma vez que pode deixar de ver os peões, objetos na estrada, etc. à frente do
veículo.
■Cuidados durante a configuração do mostrador
Como o sistema híbrido precisa de estar a funcionar durante a configuração do
mostrador, certifique-se que o veículo se encontra estacionado num local com venti-
lação adequada. Numa área fechada, tal como uma garagem, os gases de escape,
incluindo o perigoso monóxido de carbono (CO), podem acumular-se e entrar no veí-
culo. Isto poderia resultar em morte ou em graves problemas para a saúde.
ATENÇÃO
■Enquanto configura o mostrador
Para evitar a descarga da bateria de 12 volts, certifique-se que o sistema híbrido está
em funcionamento enquanto configura as funcionalidades do mostrador.
