Lexus GS300h 2017 Manual do proprietário (in Portuguese)

119
119119 119
2 2. Agrupamento de instrumentos
Agrupamento de instrumentos

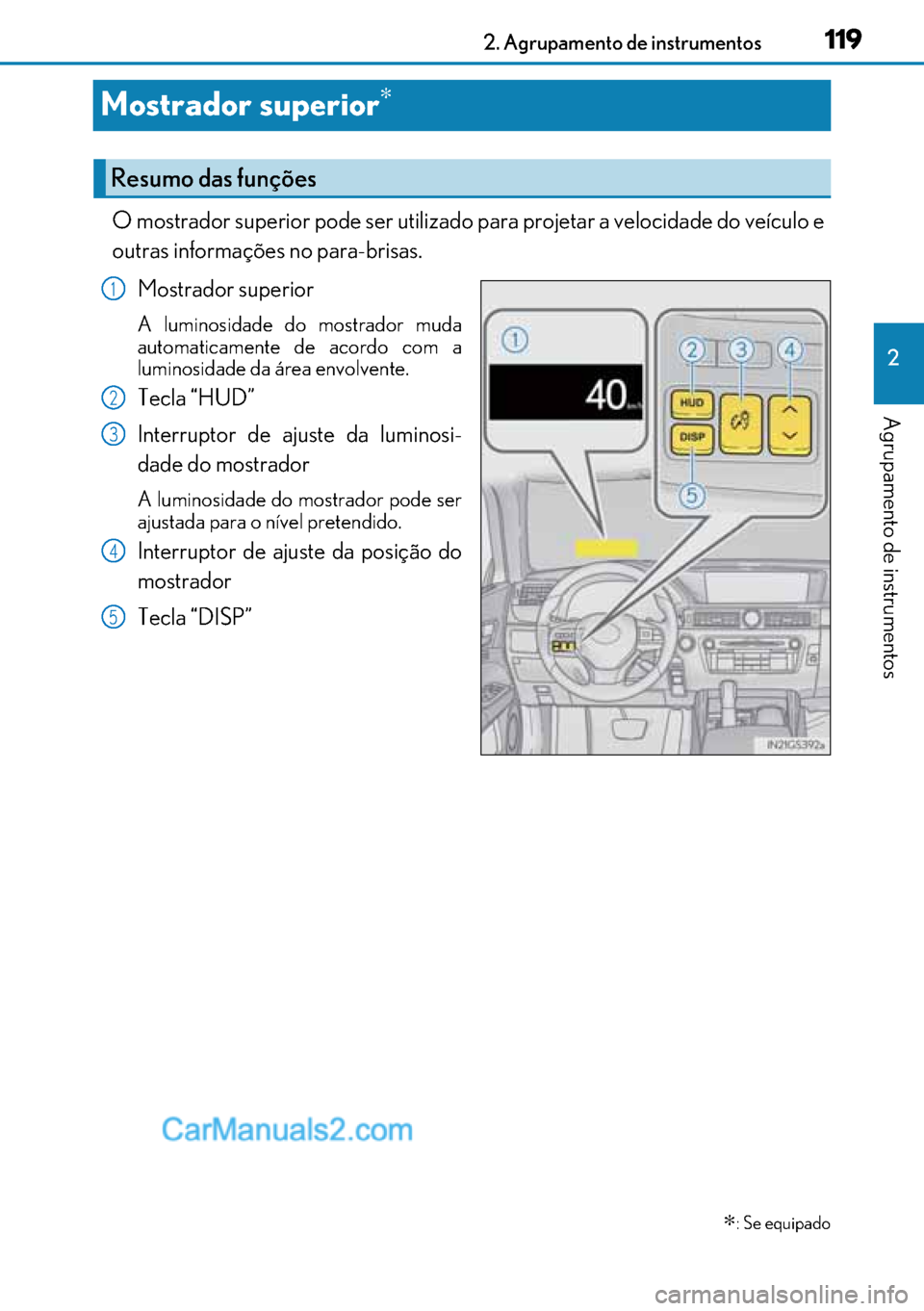

Mostrador superior∗
O mostrador superior pode ser utilizado para projetar a velocidade do veículo e
outras informações no para-brisas.
Mostrador superior
A luminosidade do mostrador muda
automaticamente de acordo com a
luminosidade da área envolvente.
Tecla “HUD”
Interruptor de ajuste da luminosi-
dade do mostrador
A luminosidade do mostrador pode ser
ajustada para o nível pretendido.
Interruptor de ajuste da posição do
mostrador
Tecla “DISP”
∗: Se equipado
Resumo das funções
1
2
3
4
5

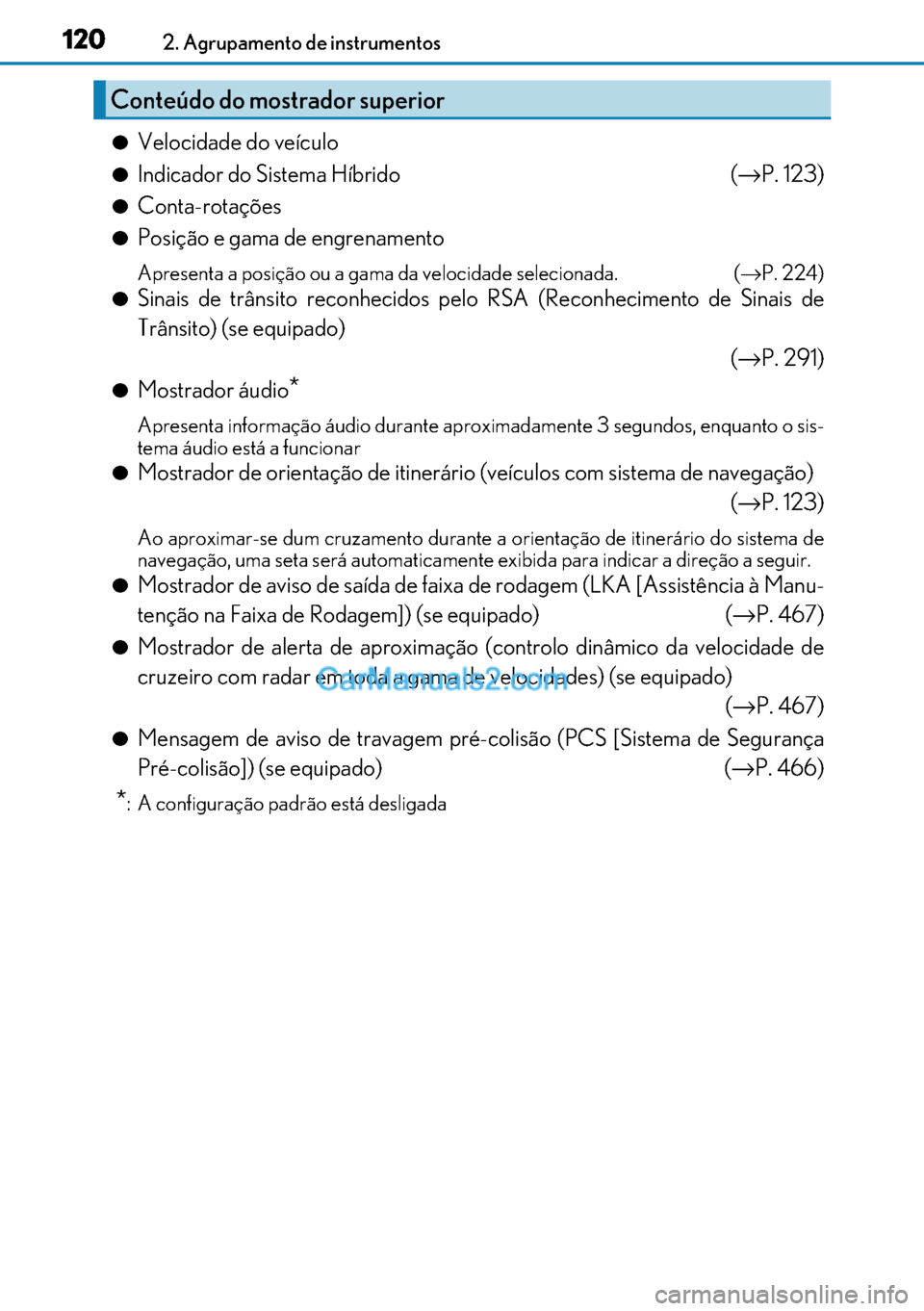

120
120120 1202. Agrupamento de instrumentos
●Velocidade do veículo
●Indicador do Sistema Híbrido (→P. 123)
●Conta-rotações
●Posição e gama de engrenamento
Apresenta a posição ou a gama da velocidade selecionada. (→P. 224)
●Sinais de trânsito reconhecidos pelo RSA (Reconhecimento de Sinais de
Trânsito) (se equipado)
(→P. 291)
●Mostrador áudio*
Apresenta informação áudio durante aproximadamente 3 segundos, enquanto o sis-
tema áudio está a funcionar
●Mostrador de orientação de itinerário (veículos com sistema de navegação)
(→P. 123)
Ao aproximar-se dum cruzamento durante a orientação de itinerário do sistema de
navegação, uma seta será automaticamente exibida para indicar a direção a seguir.
●Mostrador de aviso de saída de faixa de rodagem (LKA [Assistência à Manu-
tenção na Faixa de Rodagem]) (se equipado) (→P. 467)
●Mostrador de alerta de aproximação (controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama de velocidades) (se equipado)
(→P. 467)
●Mensagem de aviso de travagem pré-colisão (PCS [Sistema de Segurança
Pré-colisão]) (se equipado) (→P. 466)
*: A configuração padrão está desligada
Conteúdo do mostrador superior

121
121121 1212. Agrupamento de instrumentos
2
Agrupamento de instrumentos

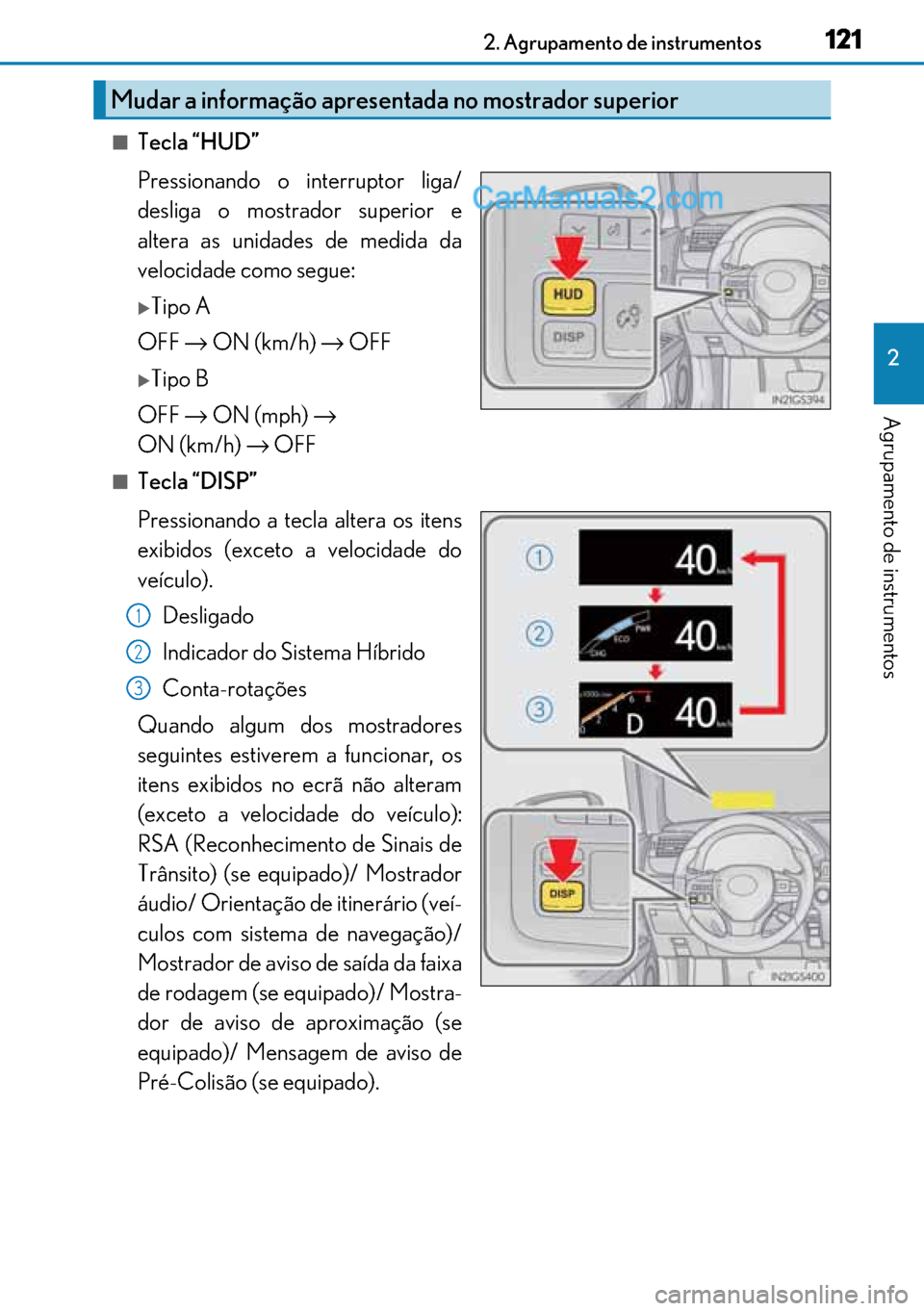

■Tecla “HUD”
Pressionando o interruptor liga/
desliga o mostrador superior e
altera as unidades de medida da
velocidade como segue:
XTipo A
OFF→ ON (km/h) → OFF
XTipo B
OFF→ ON (mph) →
ON (km/h) → OFF
■Tecla “DISP”
Pressionando a tecla altera os itens
exibidos (exceto a velocidade do
veículo).
Desligado
Indicador do Sistema Híbrido
Conta-rotações
Quando algum dos mostradores
seguintes estiverem a funcionar, os
itens exibidos no ecrã não alteram
(exceto a velocidade do veículo):
RSA (Reconhecimento de Sinais de
Trânsito) (se equipado)/ Mostrador
áudio/ Orientação de itinerário (veí-
culos com sistema de navegação)/
Mostrador de aviso de saída da faixa
de rodagem (se equipado)/ Mostra-
dor de aviso de aproximação (se
equipado)/ Mensagem de aviso de
Pré-Colisão (se equipado).
Mudar a informação apresentada no mostrador superior
1
2
3

122
122122 1222. Agrupamento de instrumentos

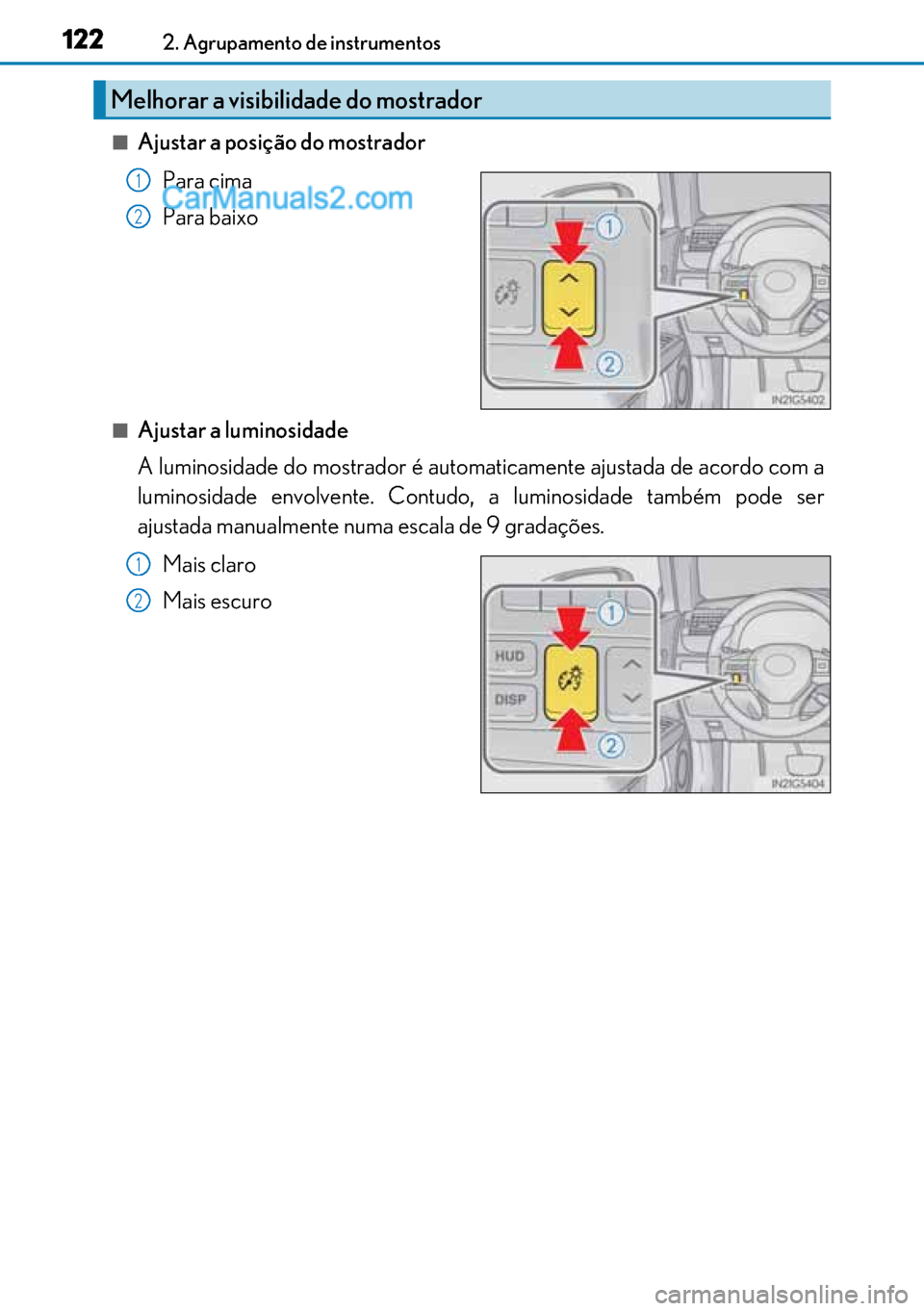

■Ajustar a posição do mostrador
Para cima
Para baixo
■Ajustar a luminosidade
A luminosidade do mostrador é automaticamente ajustada de acordo com a
luminosidade envolvente. Contudo, a luminosidade também pode ser
ajustada manualmente numa escala de 9 gradações.
Mais claro
Mais escuro
Melhorar a visibilidade do mostrador
1
2
1
2

123
123123 1232. Agrupamento de instrumentos
2
Agrupamento de instrumentos

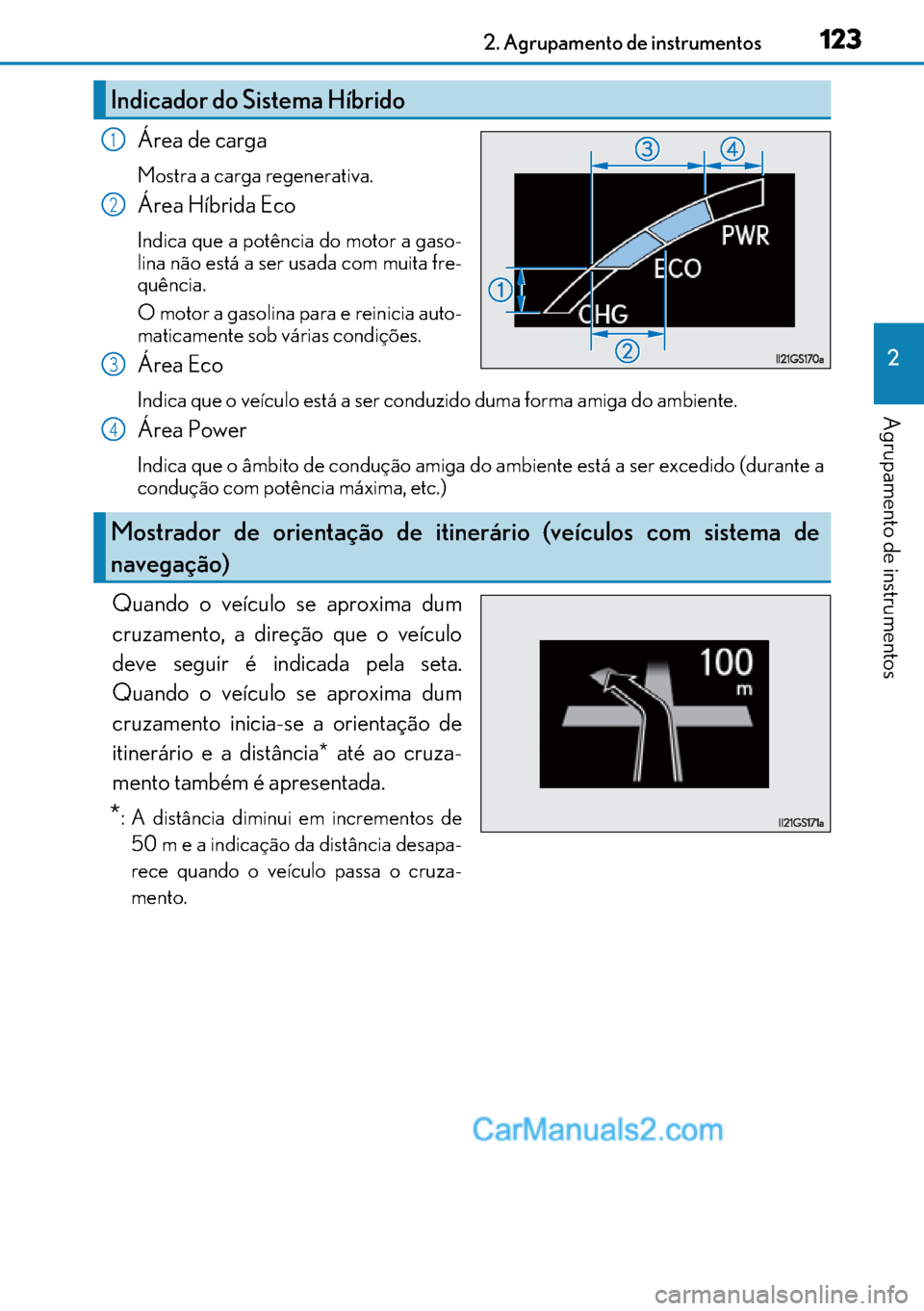

Área de carga
Mostra a carga regenerativa.
Área Híbrida Eco
Indica que a potência do motor a gaso-
lina não está a ser usada com muita fre-
quência.
O motor a gasolina para e reinicia auto-
maticamente sob várias condições.
Área Eco
Indica que o veículo está a ser conduzido duma forma amiga do ambiente.
Área Power
Indica que o âmbito de condução amiga do ambiente está a ser excedido (durante a
condução com potência máxima, etc.)
Quando o veículo se aproxima dum
cruzamento, a direção que o veículo
deve seguir é indicada pela seta.
Quando o veículo se aproxima dum
cruzamento inicia-se a orientação de
itinerário e a distância* até ao cruza-
mento também é apresentada.
*: A distância diminui em incrementos de
50 m e a indicação da distância desapa-
rece quando o veículo passa o cruza-
mento.
Indicador do Sistema Híbrido
1
2
3
Mostrador de orientação de itinerário (veículos com sistema de
navegação)
4

124
124124 1242. Agrupamento de instrumentos

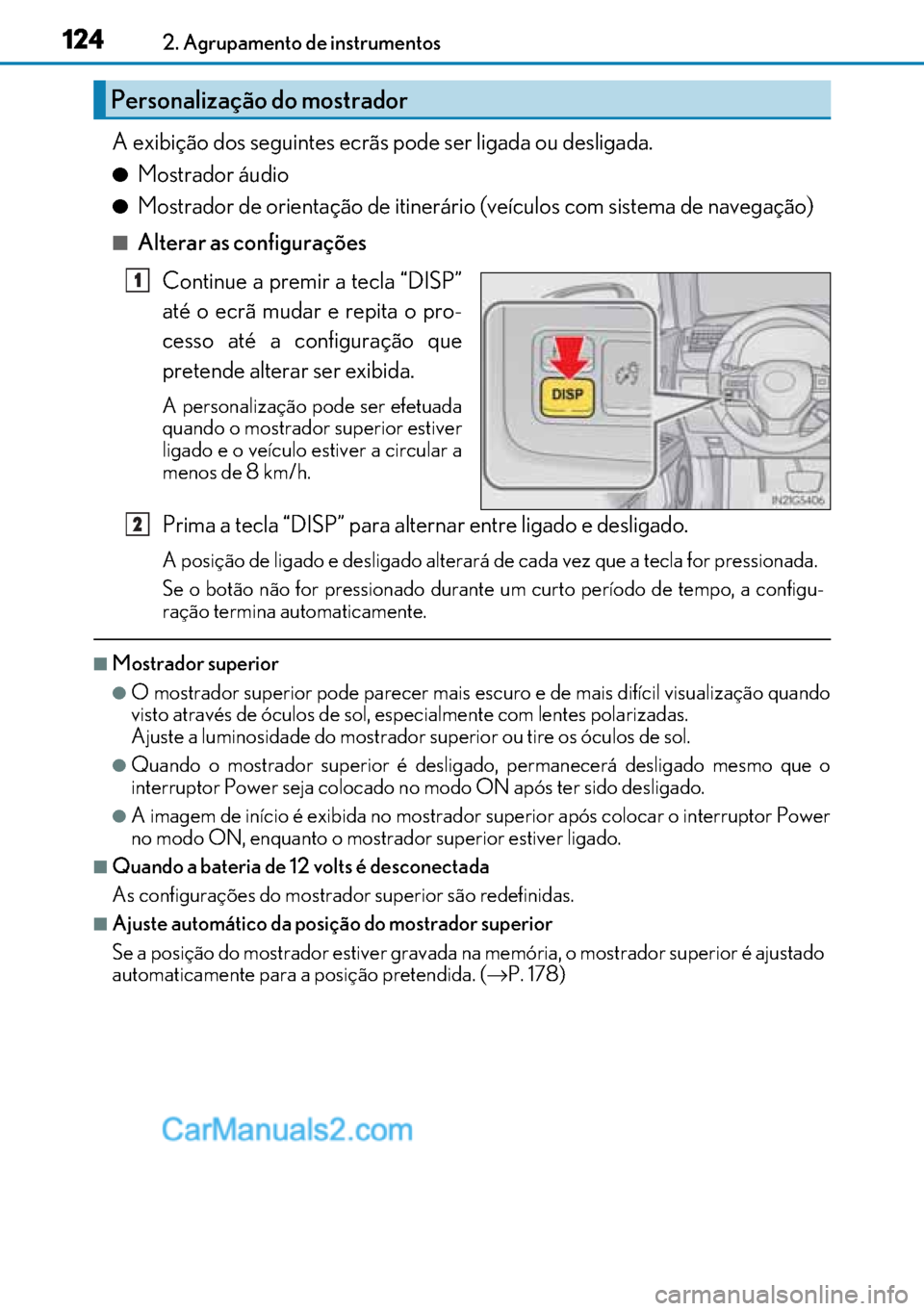

A exibição dos seguintes ecrãs pode ser ligada ou desligada.
●Mostrador áudio
●Mostrador de orientação de itinerário (veículos com sistema de navegação)
■Alterar as configurações
Continue a premir a tecla “DISP”
até o ecrã mudar e repita o pro-
cesso até a configuração que
pretende alterar ser exibida.
A personalização pode ser efetuada
quando o mostrador superior estiver
ligado e o veículo estiver a circular a
menos de 8 km/h.
Prima a tecla “DISP” para alternar entre ligado e desligado.
A posição de ligado e desligado alterará de cada vez que a tecla for pressionada.
Se o botão não for pressionado durante um curto período de tempo, a configu-
ração termina automaticamente.
■Mostrador superior
●O mostrador superior pode parecer mais escuro e de mais difícil visualização quando
visto através de óculos de sol, especialmente com lentes polarizadas.
Ajuste a luminosidade do mostrador superior ou tire os óculos de sol.
●Quando o mostrador superior é desligado, permanecerá desligado mesmo que o
interruptor Power seja colocado no modo ON após ter sido desligado.
●A imagem de início é exibida no mostrador superior após colocar o interruptor Power
no modo ON, enquanto o mostrador superior estiver ligado.
■Quando a bateria de 12 volts é desconectada
As configurações do mostrador superior são redefinidas.
■Ajuste automático da posição do mostrador superior
Se a posição do mostrador estiver gravada na memória, o mostrador superior é ajustado
automaticamente para a posição pretendida. (→P. 178)
Personalização do mostrador
1
2

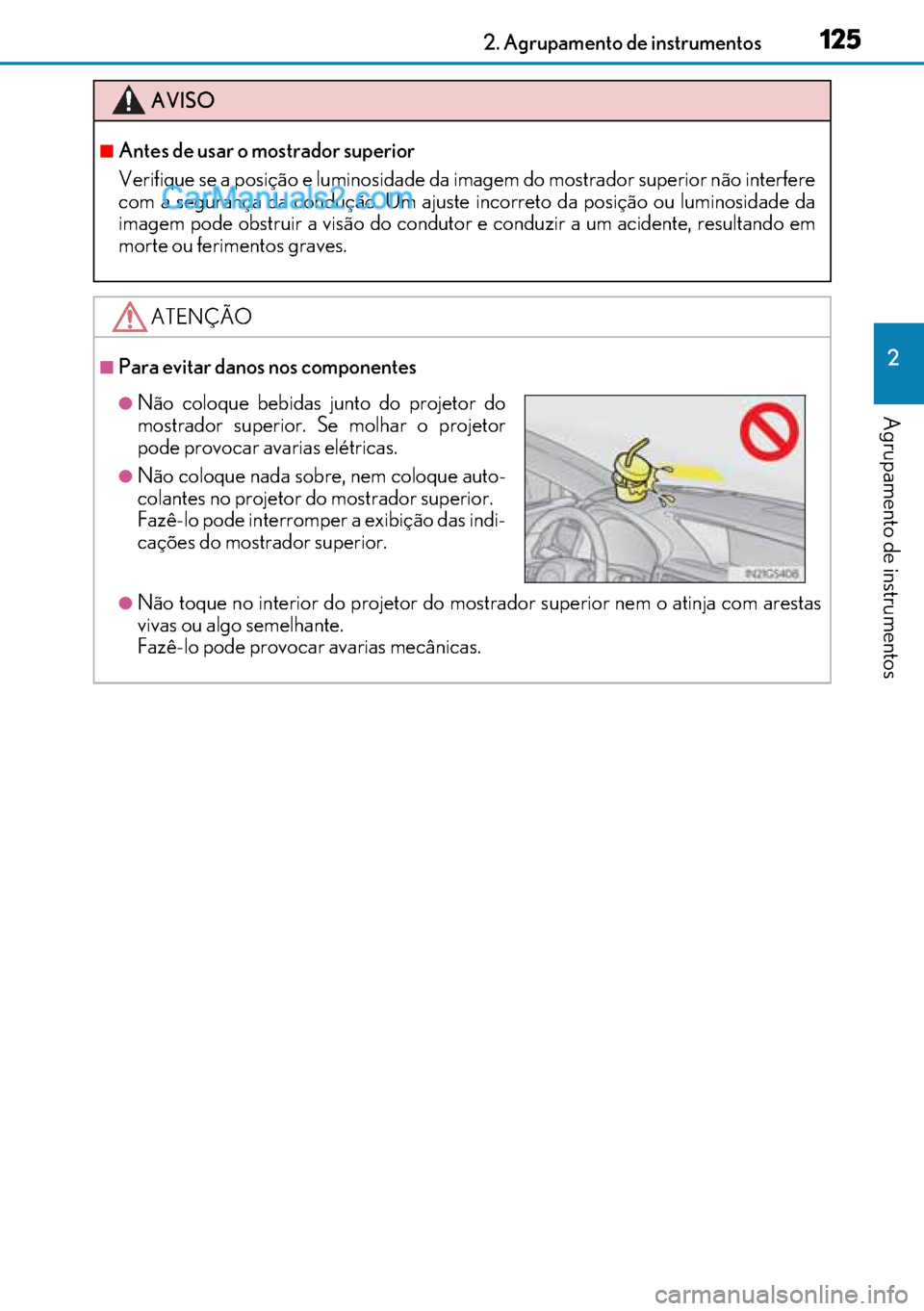

125
125125 1252. Agrupamento de instrumentos
2
Agrupamento de instrumentos
AVISO
■Antes de usar o mostrador superior
Verifique se a posição e luminosidade da imagem do mostrador superior não interfere
com a segurança da condução. Um ajuste incorreto da posição ou luminosidade da
imagem pode obstruir a visão do condutor e conduzir a um acidente, resultando em
morte ou ferimentos graves.
ATENÇÃO
■Para evitar danos nos componentes
●Não toque no interior do projetor do mostrador superior nem o atinja com arestas
vivas ou algo semelhante.
Fazê-lo pode provocar avarias mecânicas.
●Não coloque bebidas junto do projetor do
mostrador superior. Se molhar o projetor
pode provocar avarias elétricas.
●Não coloque nada sobre, nem coloque auto-
colantes no projetor do mostrador superior.
Fazê-lo pode interromper a exibição das indi-
cações do mostrador superior.

126
126126 1262. Agrupamento de instrumentos

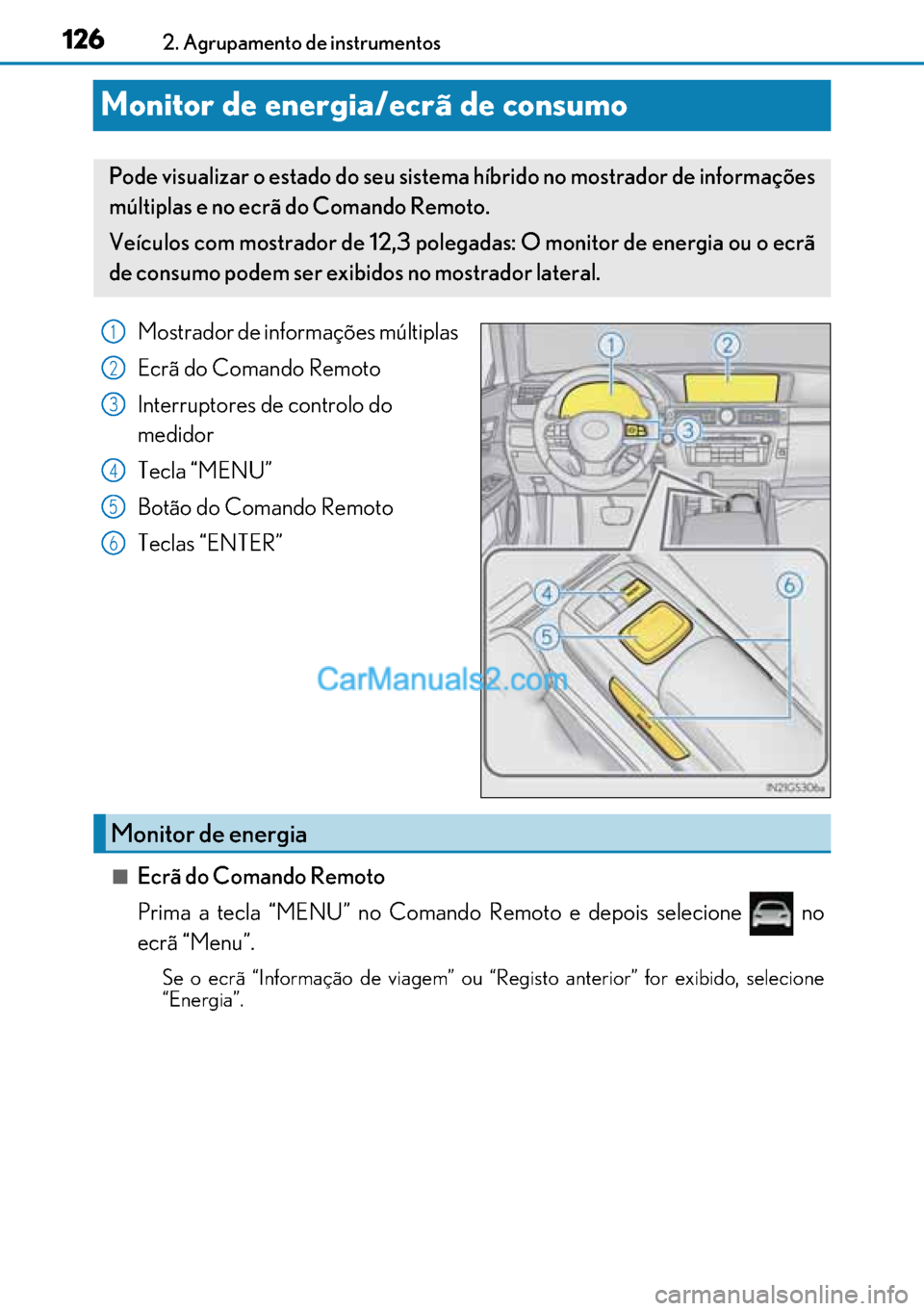

Monitor de energia/ecrã de consumo
Mostrador de informações múltiplas
Ecrã do Comando Remoto
Interruptores de controlo do
medidor
Tecla “MENU”
Botão do Comando Remoto
Teclas “ENTER”
■Ecrã do Comando Remoto
Prima a tecla “MENU” no Comando Remoto e depois selecione no
ecrã “Menu”.
Se o ecrã “Informação de viagem” ou “Registo anterior” for exibido, selecione
“Energia”.
Pode visualizar o estado do seu sistema híbrido no mostrador de informações
múltiplas e no ecrã do Comando Remoto.
Veículos com mostrador de 12,3 polegadas: O monitor de energia ou o ecrã
de consumo podem ser exibidos no mostrador lateral.
1
2
3
4
5
6
Monitor de energia

127
127127 1272. Agrupamento de instrumentos
2
Agrupamento de instrumentos

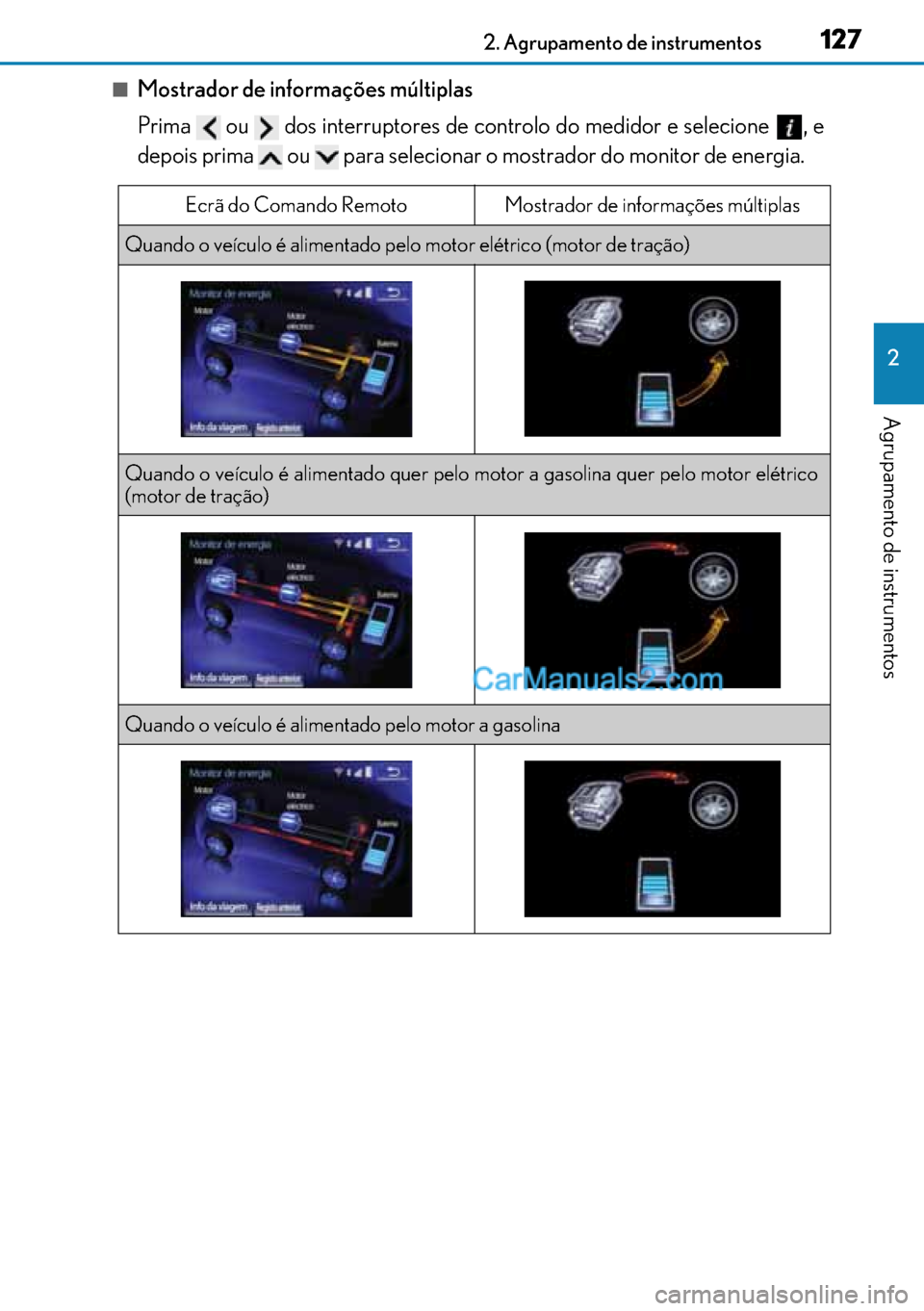

■Mostrador de informações múltiplas
Prima ou dos interruptores de controlo do medidor e selecione , e
depois prima ou para selecionar o mostrador do monitor de energia.
Ecrã do Comando RemotoMostrador de informações múltiplas
Quando o veículo é alimentado pelo motor elétrico (motor de tração)
Quando o veículo é alimentado quer pelo motor a gasolina quer pelo motor elétrico
(motor de tração)
Quando o veículo é alimentado pelo motor a gasolina

128
128128 1282. Agrupamento de instrumentos

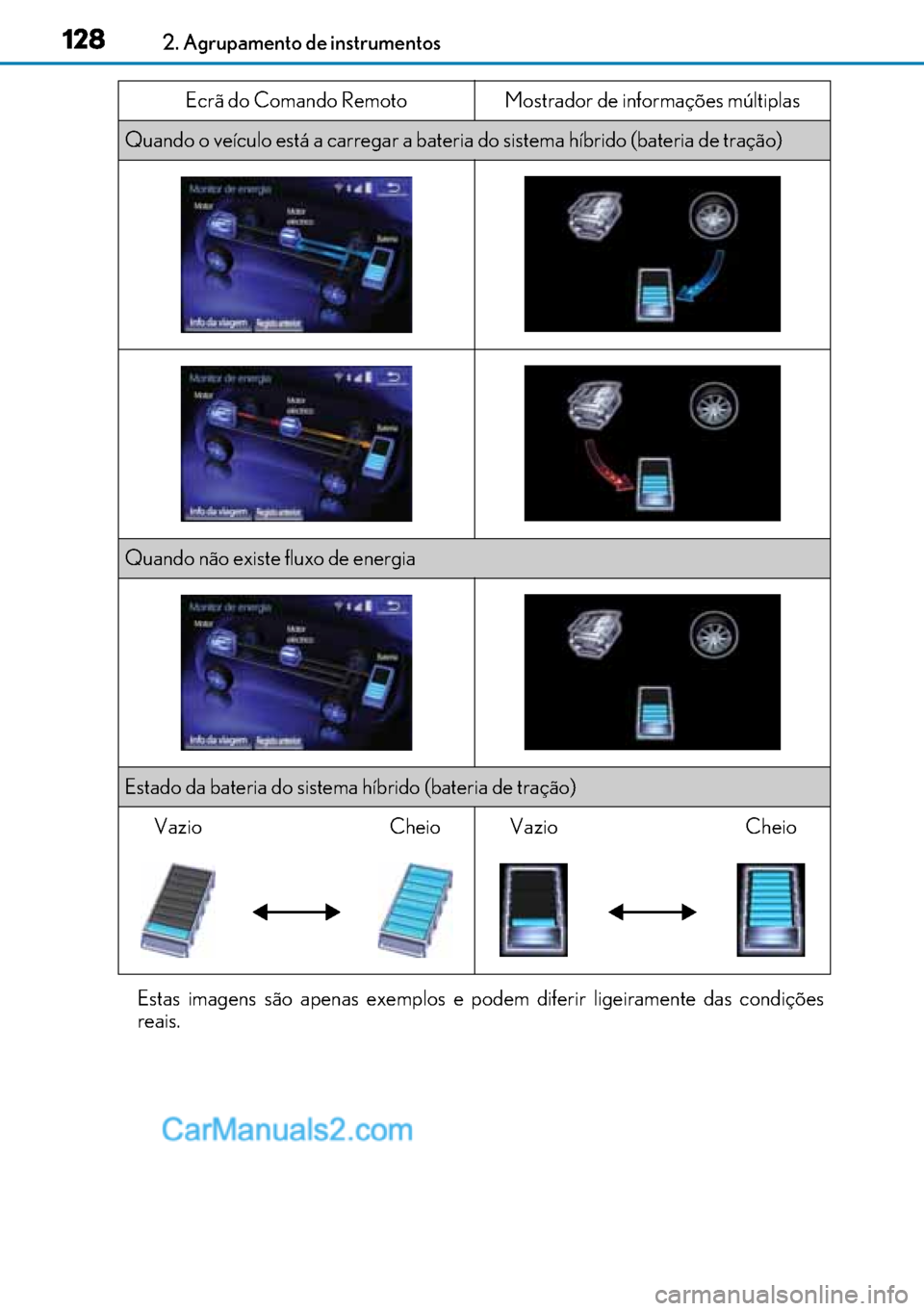

Estas imagens são apenas exemplos e podem diferir ligeiramente das condições
reais.
Quando o veículo está a carregar a bateria do sistema híbrido (bateria de tração)
Quando não existe fluxo de energia
Estado da bateria do sistema híbrido (bateria de tração)
VazioCheioVazioCheio
Ecrã do Comando RemotoMostrador de informações múltiplas
