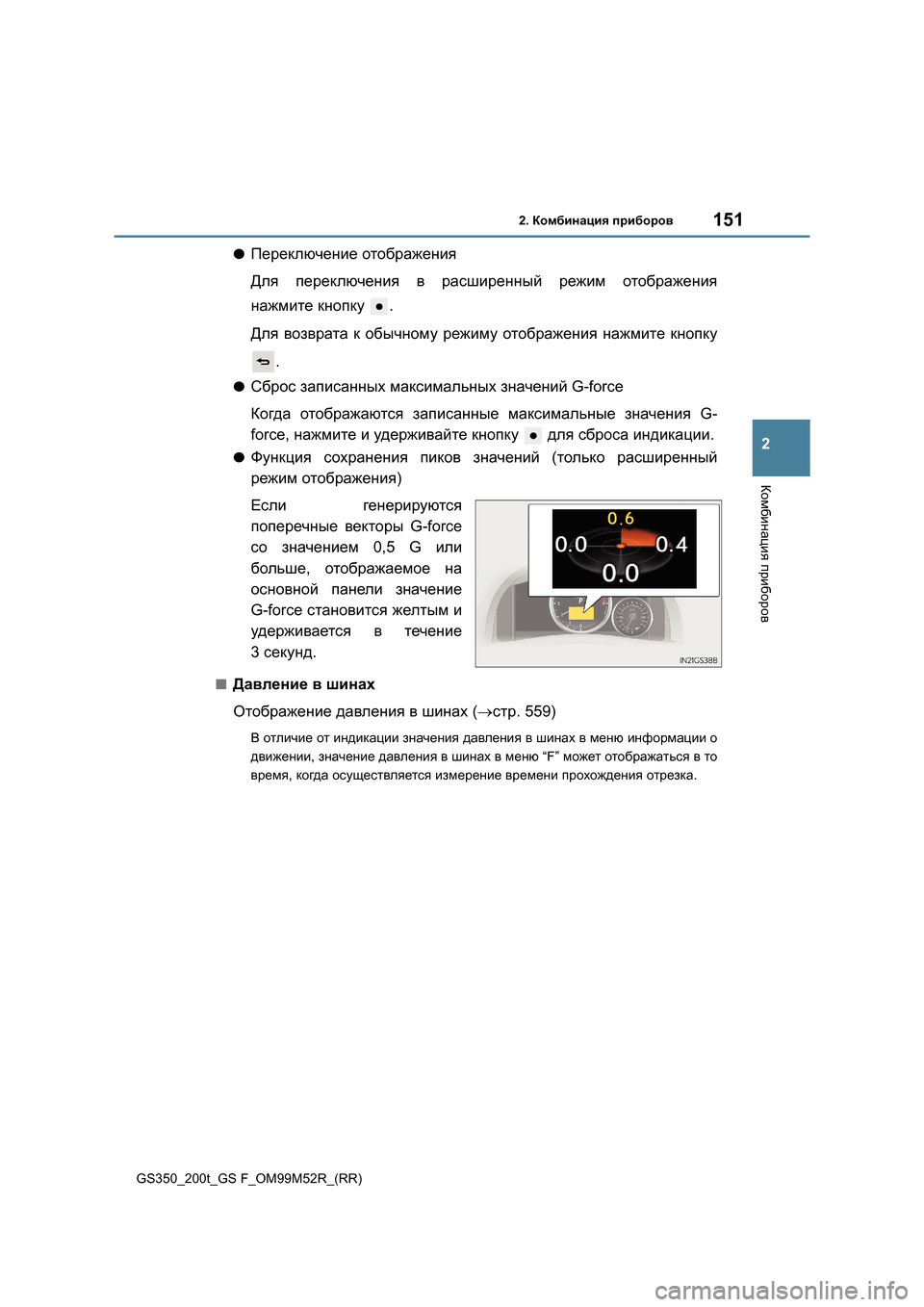

1512. Комбинация приборов
2
Комбинация приборов
GS350_200t_GS F_OM99M52R_(RR)
●Переключение отображения
Для переключения в расширенный режим отображения
нажмите кнопку .
Для возврата к обычному режиму отображения нажмите кнопку
.
●Сброс записанных максимальных значений G-force
Когда отображаются записанные максимальные значения G-
force, нажмите и удерживайте кнопку для сброса индикации .
●Функция сохранения пиков значений (только расширенный
режим отображения )
Если генерируются
поперечные векторы G-force
со значением 0,5 G или
больше , отображаемое на
основной панели значение
G-force становится желтым и
удерживается в течение
3 секунд .
■Давление в шинах
Отображение давления в шинах (→ стр . 559)
В отличие от индикации значения давления в шинах в меню информации о
движении , значение давления в шинах в меню “F” может отображаться в то
время , когда осуществляется измерение времени прохождения отрезка .
Page 152 of 768

1522. Комбинация приборов
GS350_200t_GS F_OM99M52R_(RR)
Можно изменять следующие настройки , см . стр . 739
Функции , которые могут включаться и выключаться , включаются и
выключаются при каждом нажатии кнопки .
■(система предупреждения о выходе за
пределы полосы с рулевым управлением )
( при наличии ) ( →стр . 364)
■(Pre-Crash Safety, система предаварийной
безопасности ) (при наличии ) ( →стр . 335)
■
Выберите для включения или выключения предупреждения о
превышении скорости либо для изменения значения скорости , при
котором отображается предупреждение .
■(Road Sign Assist, система информирования о
дорожных знаках ) (при наличии ) (→стр . 376)
■(Blind Spot Monitor, монитор мертвых зон )
( при наличии ) ( →стр . 423)
■
•Отображение индикатора можно включить или выключить .
• Скорость , при которой отображается индикатор , можно настроить .
Диапазон значений скорости :
Кроме Великобритании : 50–200 км/ч
*
Для Великобритании : 50–160 км/ч*
*
: Всегда соблюдайте разрешенное законом ограничение скорости при
движении по дорогам общего пользования .
■
TPMS (Система контроля давления в шинах )( →стр . 561)
Отображение настроек
Page 153 of 768

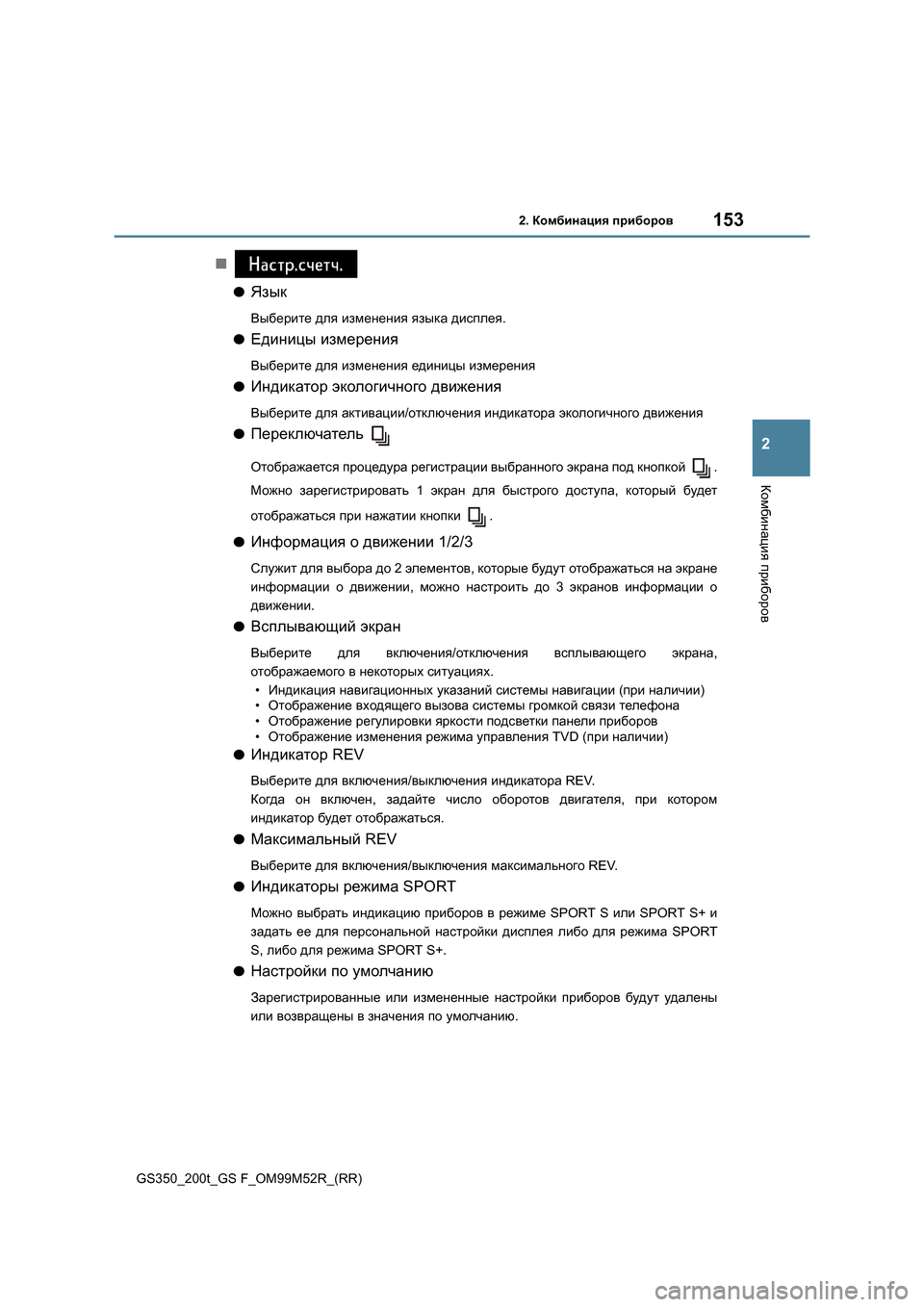

1532. Комбинация приборов
2
Комбинация приборов
GS350_200t_GS F_OM99M52R_(RR)
■
●
Язык
Выберите для изменения языка дисплея .
●Единицы измерения
Выберите для изменения единицы измерения
●Индикатор экологичного движения
Выберите для активации /отключения индикатора экологичного движения
●Переключатель
Отображается процедура регистрации выбранного экрана под кнопкой .
Можно зарегистрировать 1 экран для быстрого доступа , который будет
отображаться при нажатии кнопки .
●Информация о движении 1/2/3
Служит для выбора до 2 элементов , которые будут отображаться на экране
информации о движении , можно настроить до 3 экранов информации о
движении .
●Всплывающий экран
Выберите для включения /отключения всплывающего экрана ,
отображаемого в некоторых ситуациях .
• Индикация навигационных указаний системы навигации (при наличии )
• Отображение входящего вызова системы громкой связи телефона
• Отображение регулировки яркости подсветки панели приборов
• Отображение изменения режима управления TVD (при наличии )
●Индикатор REV
Выберите для включения /выключения индикатора REV.
Когда он включен , задайте число оборотов двигателя , при котором
индикатор будет отображаться .
●Максимальный REV
Выберите для включения /выключения максимального REV.
●Индикаторы режима SPORT
Можно выбрать индикацию приборов в режиме SPORT S или SPORT S+ и
задать ее для персональной настройки дисплея либо для режима SPORT
S, либо для режима SPORT S+.
●Настройки по умолчанию
Зарегистрированные или измененные настройки приборов будут удалены
или возвращены в значения по умолчанию .
Page 154 of 768

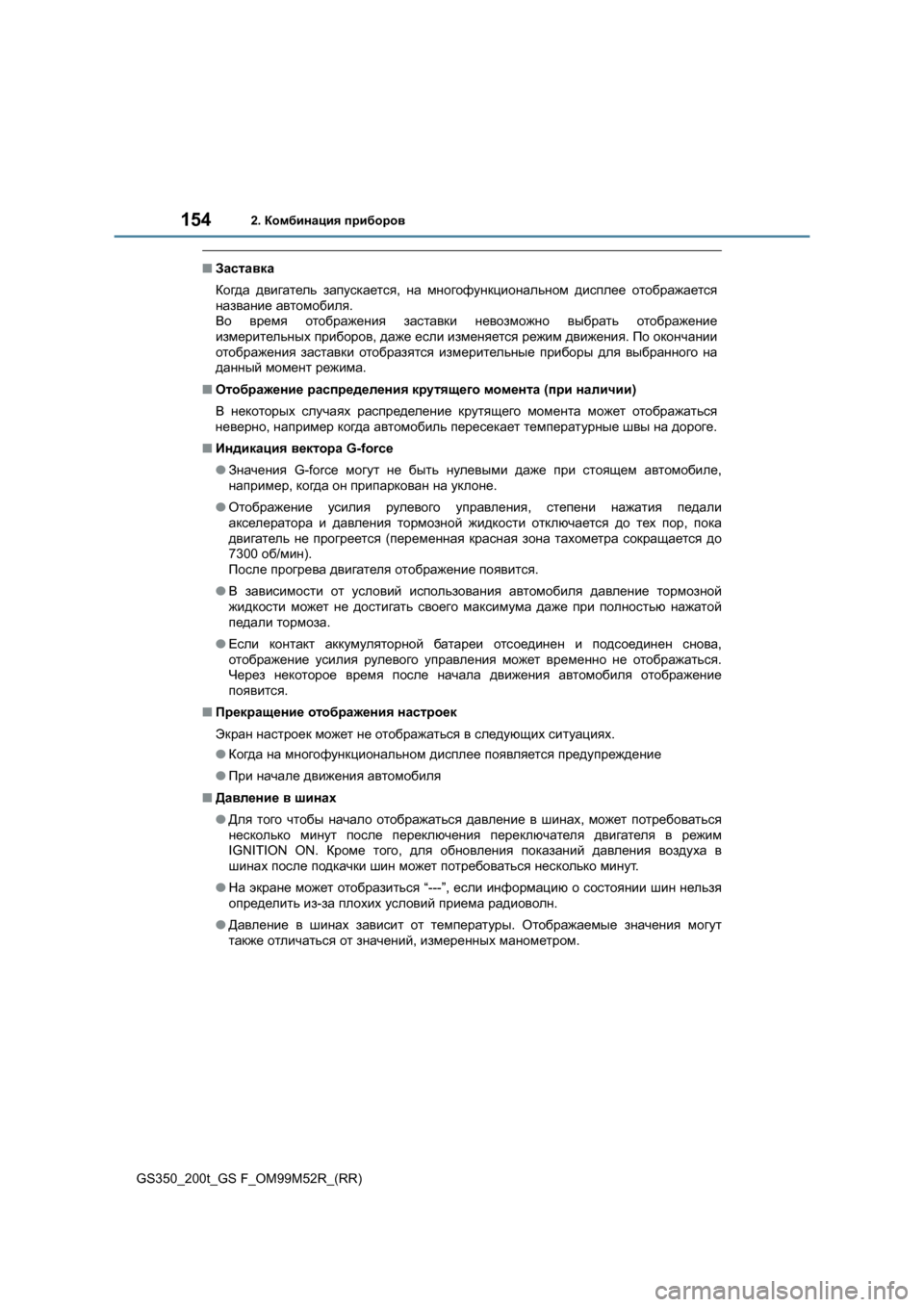

1542. Комбинация приборов
GS350_200t_GS F_OM99M52R_(RR)
■ Заставка
Когда двигатель запускается , на многофункциональном дисплее отображается
название автомобиля .
Во время отображения заставки невозможно выбрать отображение
измерительных приборов , даже если изменяется режим движения . По окончании
отображения заставки отобразятся измерительные приборы для выбранного на
данный момент режима .
■ Отображение распределения крутящего момента (при наличии )
В некоторых случаях распределение крутящего момента может отображаться
неверно , например когда автомобиль пересекает температурные швы на дороге .
■ Индикация вектора G-force
● Значения G-force могут не быть нулевыми даже при стоящем автомобиле ,
например , когда он припаркован на уклоне .
● Отображение усилия рулевого управления , степени нажатия педали
акселератора и давления тормозной жидкости отключается до тех пор , пока
двигатель не прогреется (переменная красная зона тахометра сокращается до
7300 об/мин ).
После прогрева двигателя отображение появится .
● В зависимости от условий использования автомобиля давление тормозной
жидкости может не достигать своего максимума даже при полностью нажатой
педали тормоза .
● Если контакт аккумуляторной батареи отсоединен и подсоединен снова ,
отображение усилия рулевого управления может временно не отображаться .
Через некоторое время после начала движения автомобиля отображение
появится .
■ Прекращение отображения настроек
Экран настроек может не отображаться в следующих ситуациях .
● Когда на многофункциональном дисплее появляется предупреждение
● При начале движения автомобиля
■ Давление в шинах
● Для того чтобы начало отображаться давление в шинах , может потребоваться
несколько минут после переключения переключателя двигателя в режим
IGNITION ON. Кроме того , для обновления показаний давления воздуха в
шинах после подкачки шин может потребоваться несколько минут .
● На экране может отобразиться “---”, если информацию о состоянии шин нельзя
определить из -за плохих условий приема радиоволн .
● Давление в шинах зависит от температуры . Отображаемые значения могут
также отличаться от значений , измеренных манометром .
Page 155 of 768

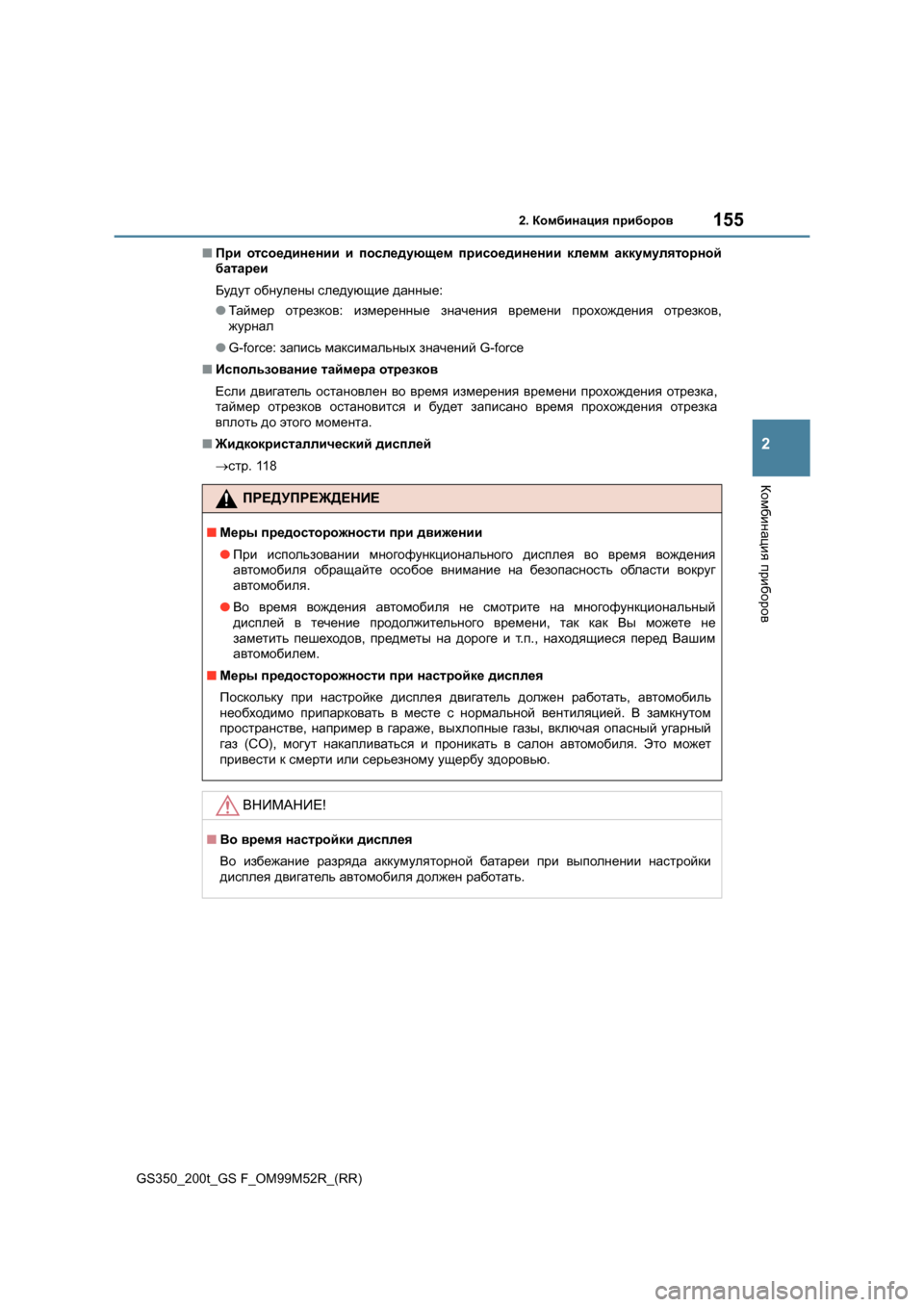

1552. Комбинация приборов
2
Комбинация приборов
GS350_200t_GS F_OM99M52R_(RR) ■
При отсоединении и последующем присоединении клемм аккумуляторной
батареи
Будут обнулены следующие данные :
● Тайм ер отрезков : измеренные значения времени прохождения отрезков ,
журнал
● G-force: запись максимальных значений G-force
■ Использование таймера отрезков
Если двигатель остановлен во время измерения времени прохождения отрезка ,
таймер отрезков остановится и будет записано время прохождения отрезка
вплоть до этого момента .
■ Жидкокристаллический дисплей
→ стр . 118
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при движении
● При использовании многофункционального дисплея во время вождения
автомобиля обращайте особое внимание на безопасность области вокруг
автомобиля .
● Во время вождения автомобиля не смотрите на многофункциональный
дисплей в течение продолжительного времени , так как Вы можете не
заметить пешеходов , предметы на дороге и т.п ., находящиеся перед Вашим
автомобилем .
■ Меры предосторожности при настройке дисплея
Поскольку при настройке дисплея двигатель должен работать , автомобиль
необходимо припарковать в месте с нормальной вентиляцией . В замкнутом
пространстве , например в гараже , выхлопные газы , включая опасный угарный
газ (CO), могут накапливаться и проникать в салон автомобиля . Это может
привести к смерти или серьезному ущербу здоровью .
ВНИМАНИЕ !
■Во время настройки дисплея
Во избежание разряда аккумуляторной батареи при выполнении настройки
дисплея двигатель автомобиля должен работать .
Page 156 of 768

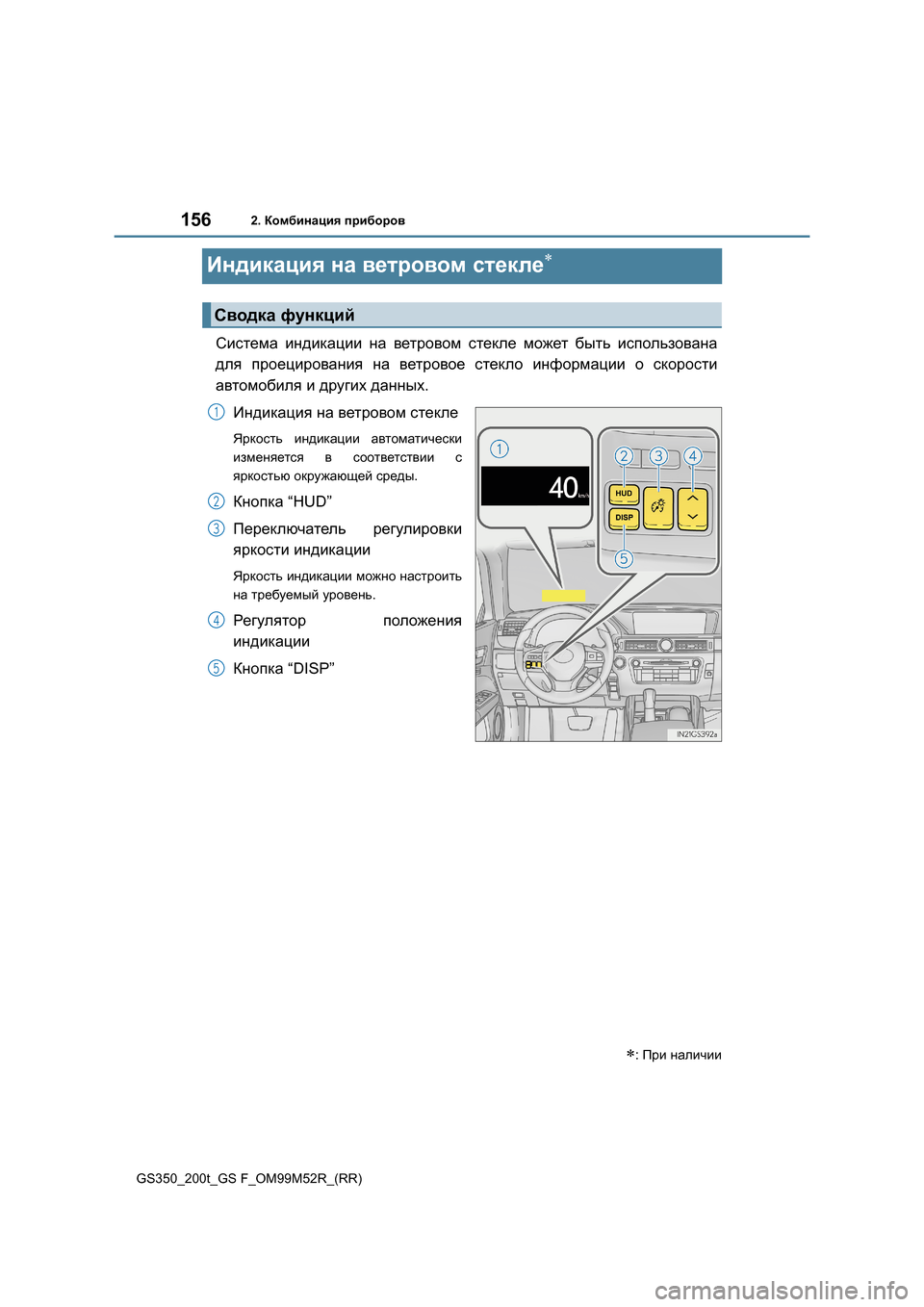

1562. Комбинация приборов
GS350_200t_GS F_OM99M52R_(RR)
Индикация на ветровом стекле∗
Система индикации на ветровом стекле может быть использована
для проецирования на ветровое стекло информации о скорости
автомобиля и других данных .
Индикация на ветровом стекле
Яркость индикации автоматически
изменяется в соответствии с
яркостью окружающей среды .
Кнопка “HUD”
Переключатель регулировки
яркости индикации
Яркость индикации можно настроить
на требуемый уровень .
Регулятор положения
индикации
Кнопка “DISP”
∗: При наличии
Сводка функций
1
2
3
4
5
Page 157 of 768

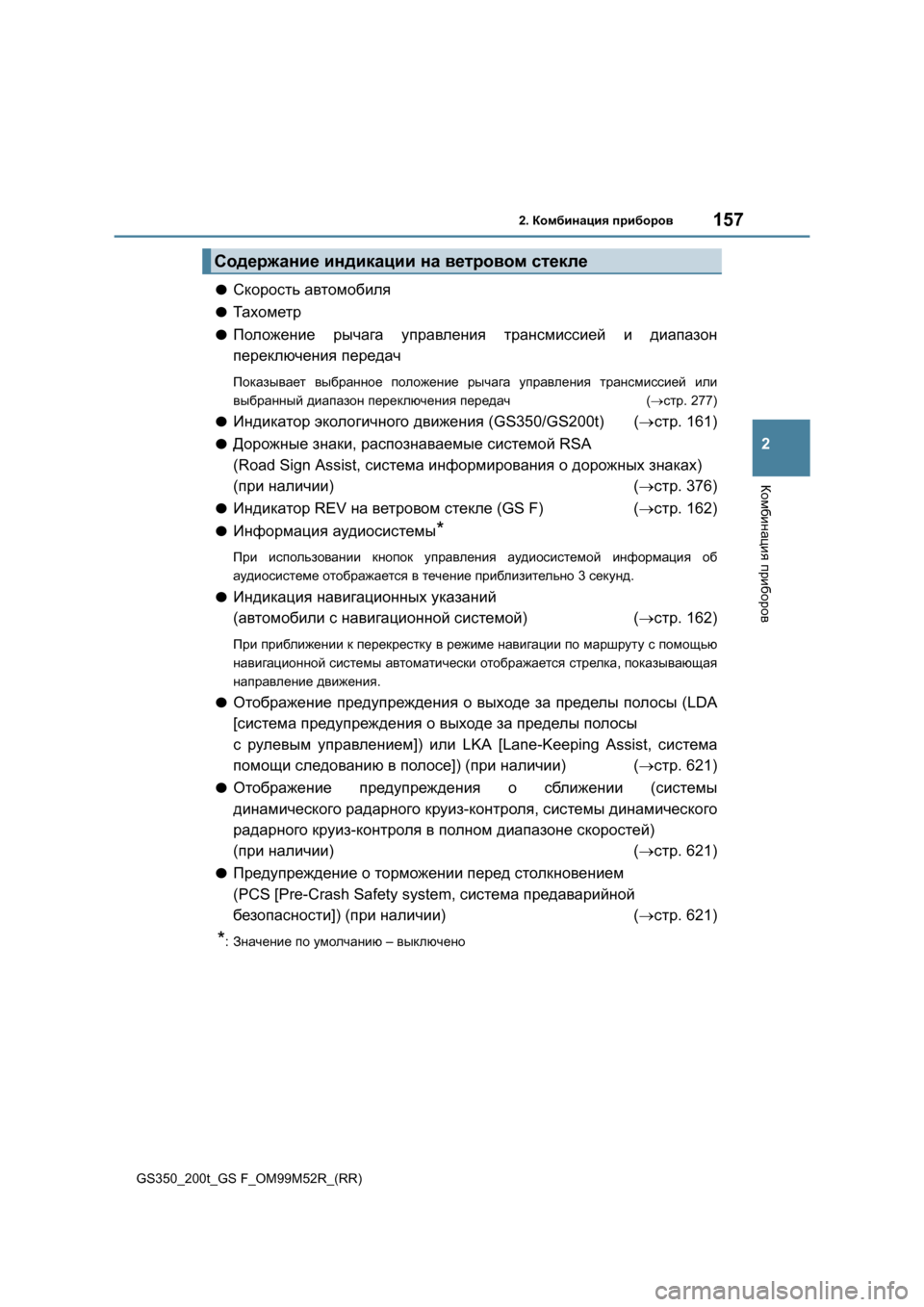

1572. Комбинация приборов
2
Комбинация приборов
GS350_200t_GS F_OM99M52R_(RR)
●Скорость автомобиля
●Тахометр
●Положение рычага управления трансмиссией и диапазон
переключения передач
Показывает выбранное положение рычага управления трансмиссией или
выбранный диапазон переключения передач ( →стр . 277)
●Индикатор экологичного движения (GS350/GS200t) ( →стр . 161)
●Дорожные знаки , распознаваемые системой RSA
(Road Sign Assist, система информирования о дорожных знаках )
( при наличии )( →стр . 376)
●Индикатор REV на ветровом стекле (GS F) ( →стр . 162)
●Информация аудиосистемы*
При использовании кнопок управления аудиосистемой информация об
аудиосистеме отображается в течение приблизительно 3 секунд .
●Индикация навигационных указаний
( автомобили с навигационной системой )( →стр . 162)
При приближении к перекрестку в режиме навигации по маршруту с помощью
навигационной системы автоматически отображается стрелка , показывающая
направление движения .
●Отображение предупреждения о выходе за пределы полосы (LDA
[ система предупреждения о выходе за пределы полосы
с рулевым управлением ]) или LKA [Lane-Keeping Assist, система
помощи следованию в полосе ]) (при наличии )( →стр . 621)
●Отображение предупреждения о сближении (системы
динамического радарного круиз -контроля , системы динамического
радарного круиз -контроля в полном диапазоне скоростей )
( при наличии ) ( →стр . 621)
●Предупреждение о торможении перед столкновением
(PCS [Pre-Crash Safety system, система предаварийной
безопасности ]) (при наличии )( →стр . 621)
*:Значение по умолчанию – выключено
Содержание индикации на ветровом стекле

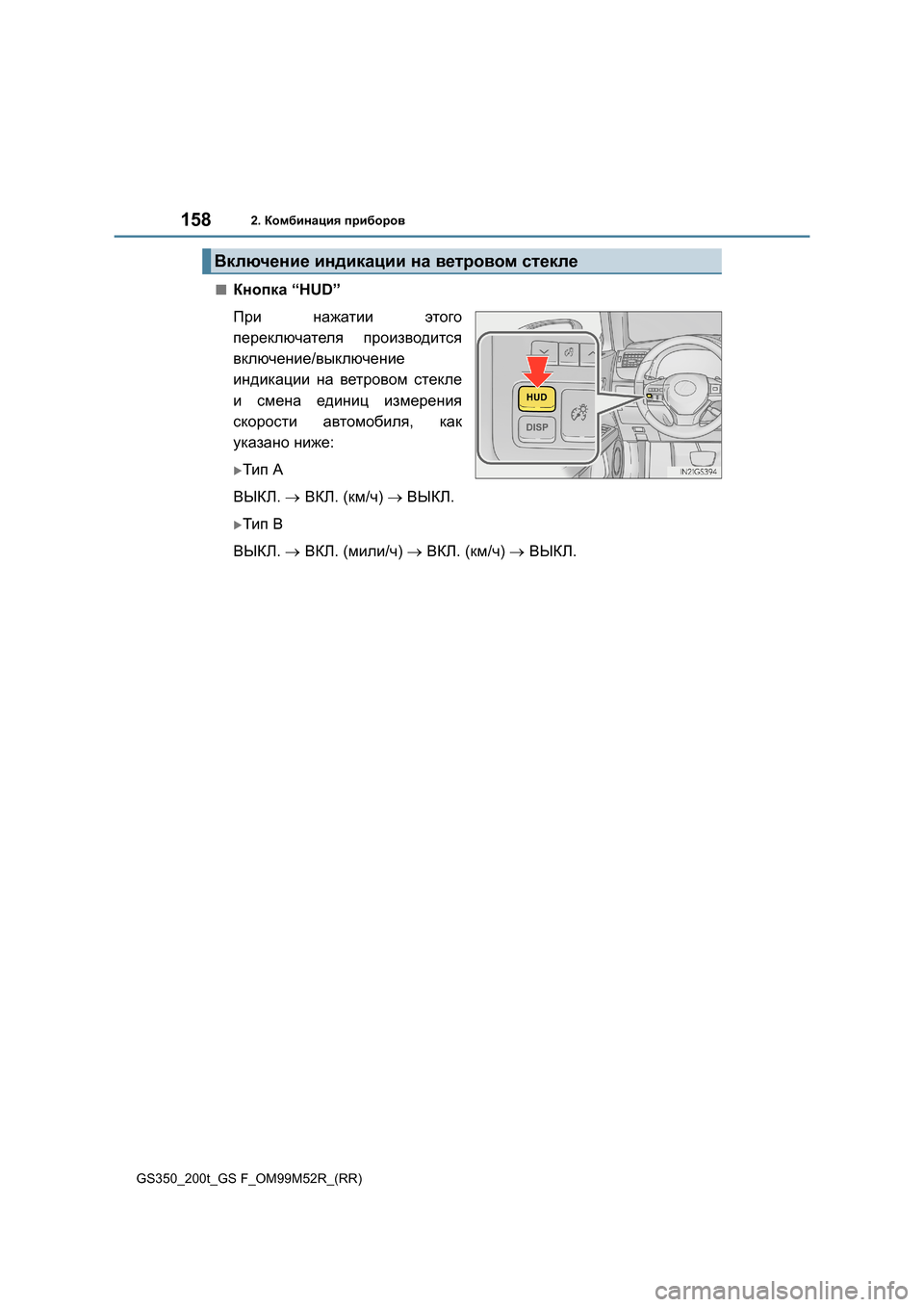

Page 158 of 768

1582. Комбинация приборов
GS350_200t_GS F_OM99M52R_(RR)
■Кнопка “HUD”
При нажатии этого
переключателя производится
включение /выключение
индикации на ветровом стекле
и смена единиц измерения
скорости автомобиля , как
указано ниже :
XТип A
ВЫКЛ . → ВКЛ . (км /ч ) → ВЫКЛ .
XТип B
ВЫКЛ . → ВКЛ . (мили /ч ) → ВКЛ . (км /ч ) → ВЫКЛ .
Включение индикации на ветровом стекле
Page 159 of 768

1592. Комбинация приборов
2
Комбинация приборов
GS350_200t_GS F_OM99M52R_(RR)

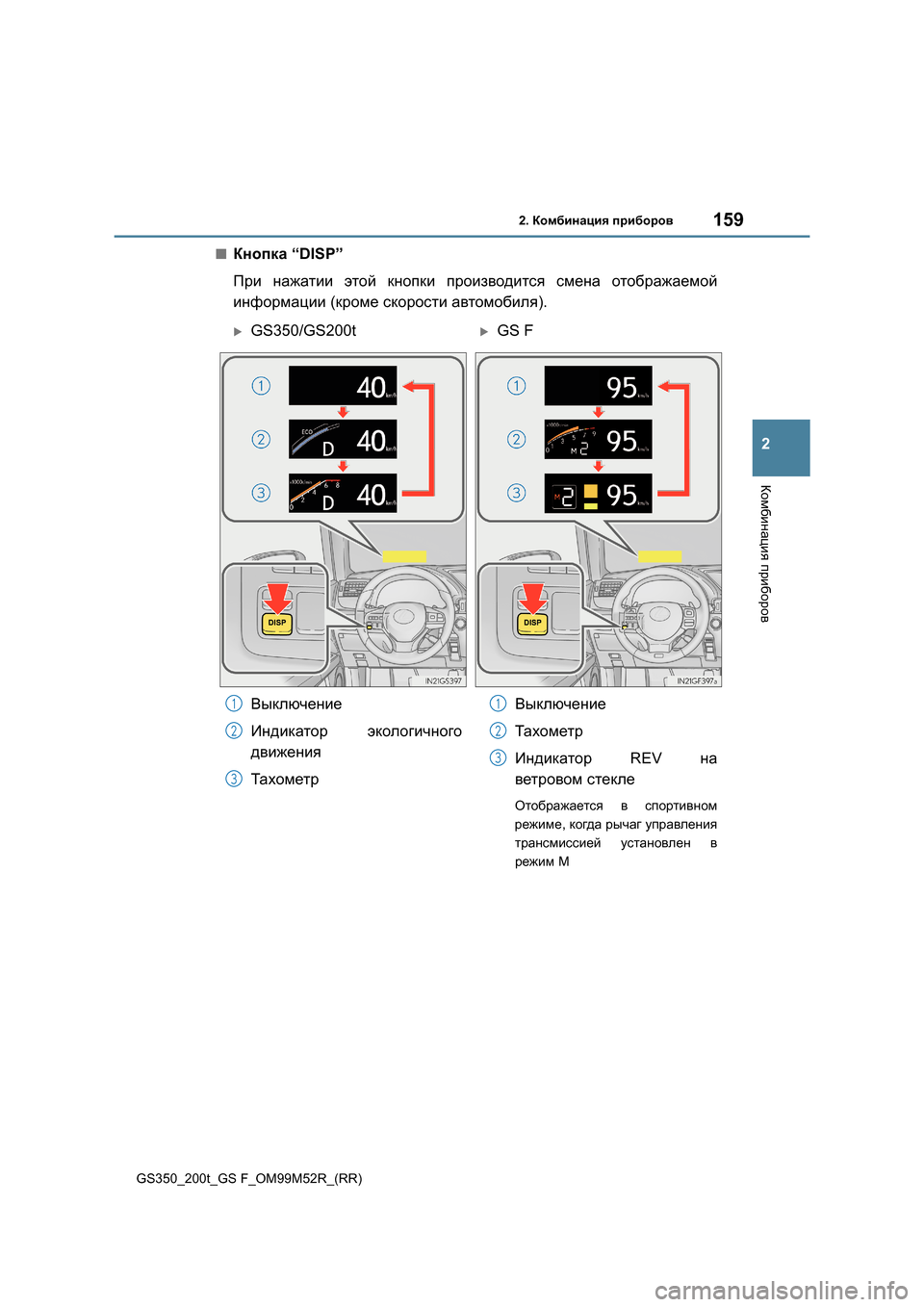

■Кнопка “DISP”
При нажатии этой кнопки производится смена отображаемой
информации (кроме скорости автомобиля ).
XGS350/GS200t XGS F
Выключение
Индикатор экологичного
движения
Тахометр Выключение
Тахометр
Индикатор
REV на
ветровом стекле
Отображается в спортивном
режиме , когда рычаг управления
трансмиссией установлен в
режим M
1
2
3
1
2
3
Page 160 of 768

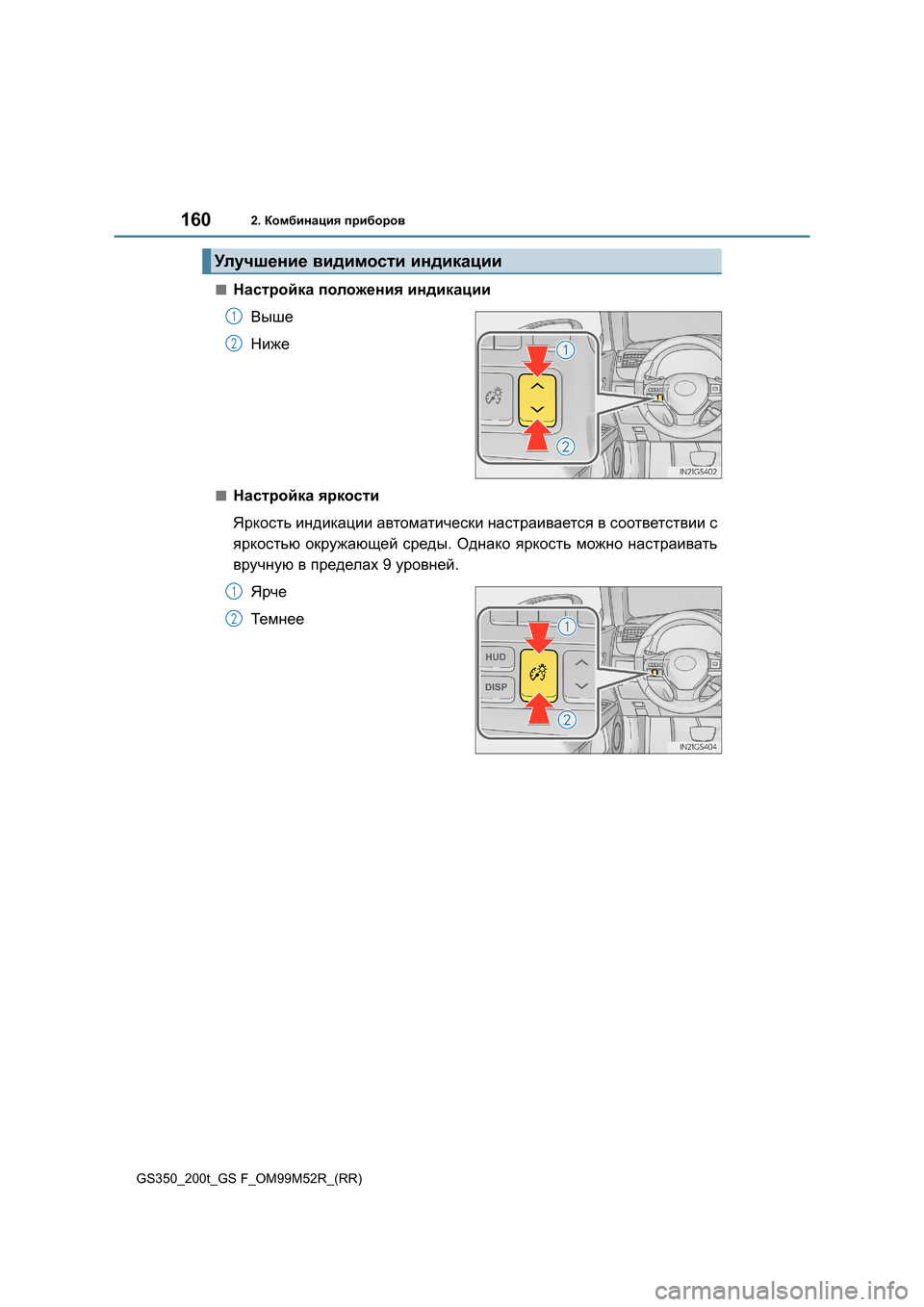

1602. Комбинация приборов
GS350_200t_GS F_OM99M52R_(RR)
■Настройка положения индикации
Выше
Ниже
■Настройка яркости
Яркость индикации автоматически настраивается в соответствии с
яркостью окружающей среды . Однако яркость можно настраивать
вручную в пределах 9 уровней .
Ярче
Тем н ее
Улу ч ш е н и е видимости индикации
1
2
1
2
