Page 524 of 768

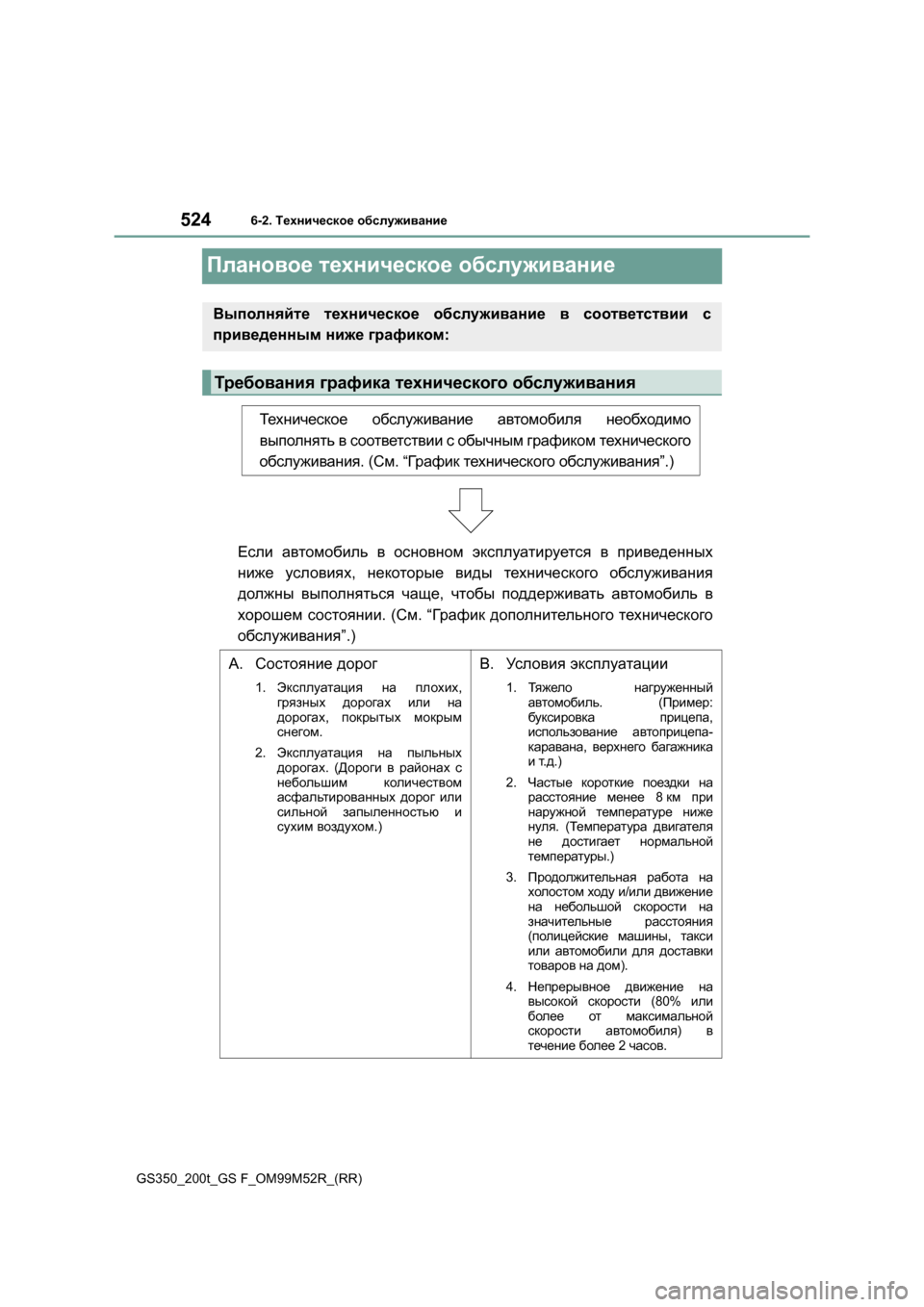

5246-2. Техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
Плановое техническое обслуживание
Выполняйте техническое обслуживание в соответствии с
приведенным ниже графиком :
Требования графика технического обслуживания
Тех н и ч е с к о е обслуживание автомобиля необходимо
выполнять в соответствии с обычным графиком технического
обслуживания . (См . “График технического обслуживания ”.)
Если автомобиль в основном эксплуатируется в приведенных
ниже условиях , некоторые виды технического обслуживания
должны выполняться чаще , чтобы поддерживать автомобиль в
хорошем состоянии . (См . “Гр а ф и к дополнительного технического
обслуживания ”.)
A.Состояние дорог
1. Эксплуатация на плохих ,
грязных дорогах или на
дорогах , покрытых мокрым
снегом .
2. Эксплуатация на пыльных
дорогах . (Дороги в районах с
небольшим количеством
асфальтированных дорог или
сильной запыленностью и
сухим воздухом .)
B.Ус л о в и я эксплуатации
1. Тя ж ел о нагруженный
автомобиль . (Пример:
буксировка прицепа,
использование автоприцепа -
каравана , верхнего багажника
и т .д .)
2. Частые короткие поездки на
расстояние менее 8км при
наружной температуре ниже
нуля . (Те м п е р ат ур а двигателя
не достигает нормальной
температуры .)
3. Продолжительная работа на
холостом ходу и /или движение
на небольшой скорости на
значительные расстояния
( полицейские машины , такси
или автомобили для доставки
товаров на дом ).
4. Непрерывное движение на
высокой скорости (80% или
более от максимальной
скорости автомобиля ) в
течение более 2 часов .
Page 525 of 768

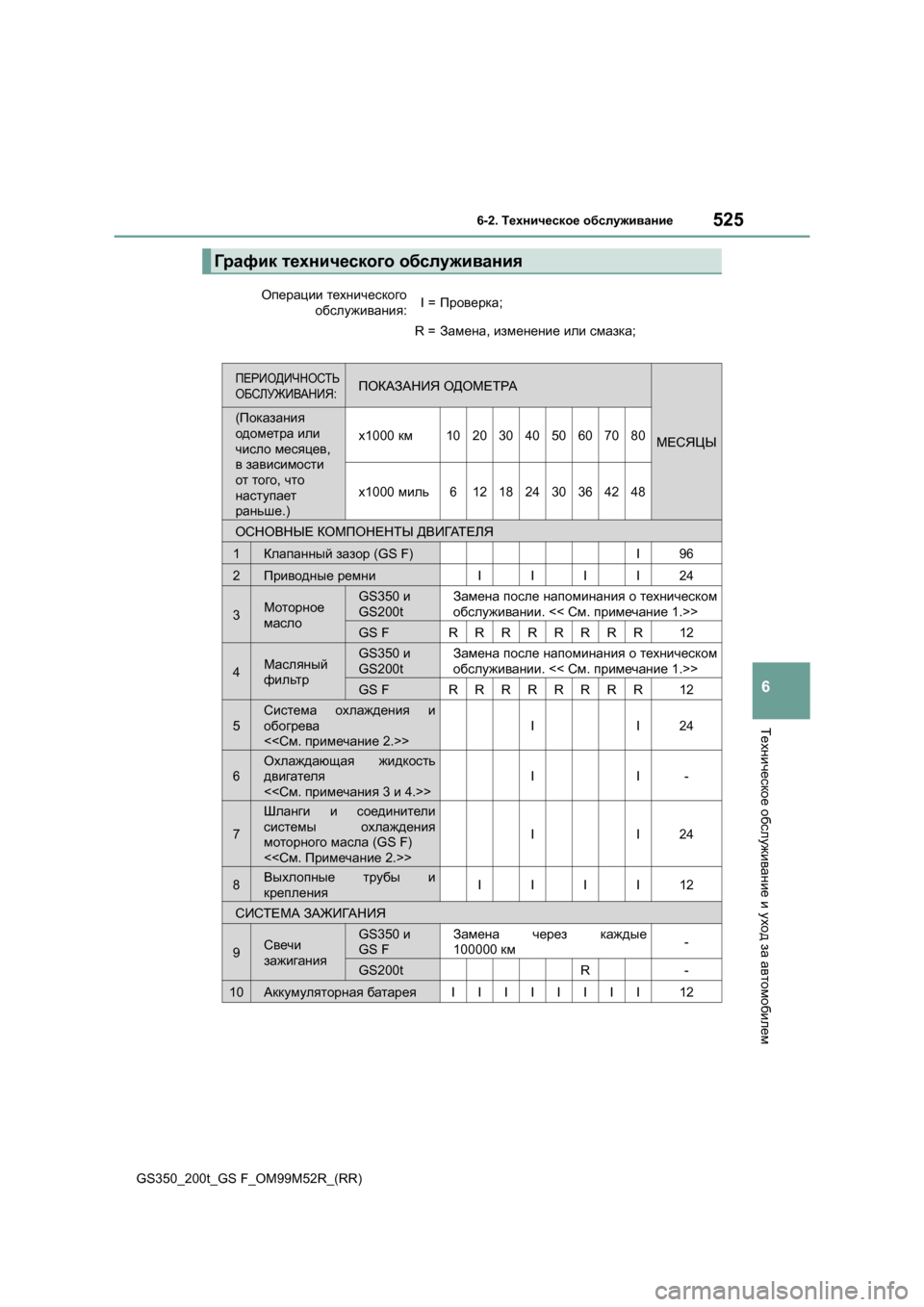

5256-2. Техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
График технического обслуживания
Операции технического
обслуживания :I =Проверка;
R =Замена, изменение или смазка ;
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра или
число месяцев ,
в зависимости
от того , что
наступает
раньше .)
x1000 км1020304050607080
x1000 миль612182430364248
ОСНОВНЫЕ КОМПОНЕНТЫ ДВИГАТЕЛЯ
1Клапанный зазор (GS F)I96
2Приводные ремниIIII24
3Моторное
масло GS350 и
GS200tЗамена после напоминания о техническом
обслуживании . << См. примечание 1.>>
GS FRRRRRRRR12
4Масляный
фильтрGS350 и
GS200tЗамена после напоминания о техническом
обслуживании . << См. примечание 1.>>
GS FRRRRRRRR12
5
Система охлаждения и
обогрева
<< См . примечание 2.>>
II24
6Охлаждающая жидкость
двигателя
<< См . примечания 3 и 4.>>II-
7
Шланги и соединители
системы охлаждения
моторного масла (GS F)
<< См . Примечание 2.>>
II24
8Выхлопные трубы и
крепленияIIII12
СИСТЕМА ЗАЖИГАНИЯ
9Свечи
зажиганияGS350 и
GS FЗамена через каждые
100000 км-
GS200t R-
10Аккумуляторная батареяIIIIIIII12
Page 526 of 768

5266-2. Техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СНИЖЕНИЯ ТОКСИЧ НОСТИ
ВЫХЛОПНЫХ ГА З О В
11То п л и в н ы й фильтр
<< См . примечание 5.>>R96
12
Система впрыска топлива
(GS200t and GS F)
<< См . примечания 6, 7 и 8.>>
Добавляйте очиститель системы впрыска
топлива в топливный бак каждые 10000 км
13Воздушный фильтрIRIRI: 24
R: 48
14
Крышка заливной
горловины топливного
бака , топливопроводы ,
соединения и клапан
давления паров топлива
<< См . примечание 2.>>
II24
15АбсорберII24
ШАССИ И КУЗОВ
16
Педаль тормоза и
стояночный тормоз
<< См . примечание 9.>>
IIIIIIII6
17
Тормозные накладки и
барабаны
( в том числе стояночные
тормозные накладки и
барабаны )
IIII12
18Тормозные колодки и
тормозные дискиIIIIIIII6
19Тормозная жидкостьIIIRIIIRI: 6
R: 24
20Тру б к и и шланги тормозной
системыIIII12
Операции технического
обслуживания :I =Проверка;
R =Замена, изменение или смазка ;
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра или
число месяцев ,
в зависимости
от того , что
наступает
раньше .)
x1000 км1020304050607080
x1000 миль612182430364248
Page 527 of 768

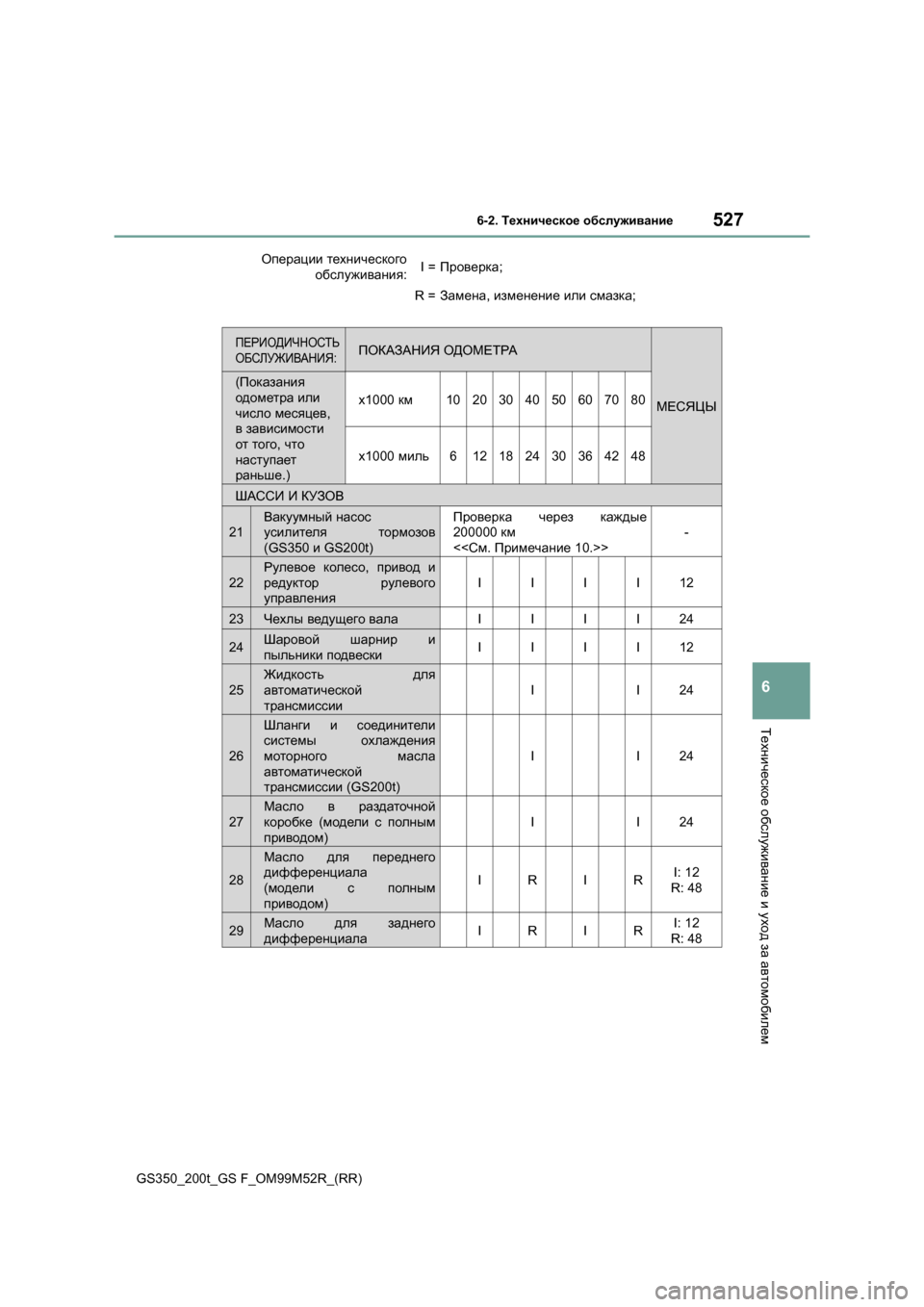

5276-2. Техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
ШАССИ И КУЗОВ
21Вакуумный насос
усилителя тормозов
(GS350 и GS200t)Проверка через каждые
200000 км
<< См . Примечание 10.>> -
22
Рулевое колесо , привод и
редуктор рулевого
управления
IIII12
23Чехлы ведущего валаIIII24
24Шаровой шарнир и
пыльники подвескиIIII12
25
Жидкость для
автоматической
трансмиссии
II24
26
Шланги и соединители
системы охлаждения
моторного масла
автоматической
трансмиссии (GS200t)
II24
27
Масло в раздаточной
коробке (модели с полным
приводом )
II24
28
Масло для переднего
дифференциала
( модели с полным
приводом )
IRIRI: 12
R: 48
29Масло для заднего
дифференциалаIRIRI: 12
R: 48
Операции технического
обслуживания :I =Проверка;
R =Замена, изменение или смазка ;
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра или
число месяцев ,
в зависимости
от того , что
наступает
раньше .)
x1000 км1020304050607080
x1000 миль612182430364248
Page 528 of 768

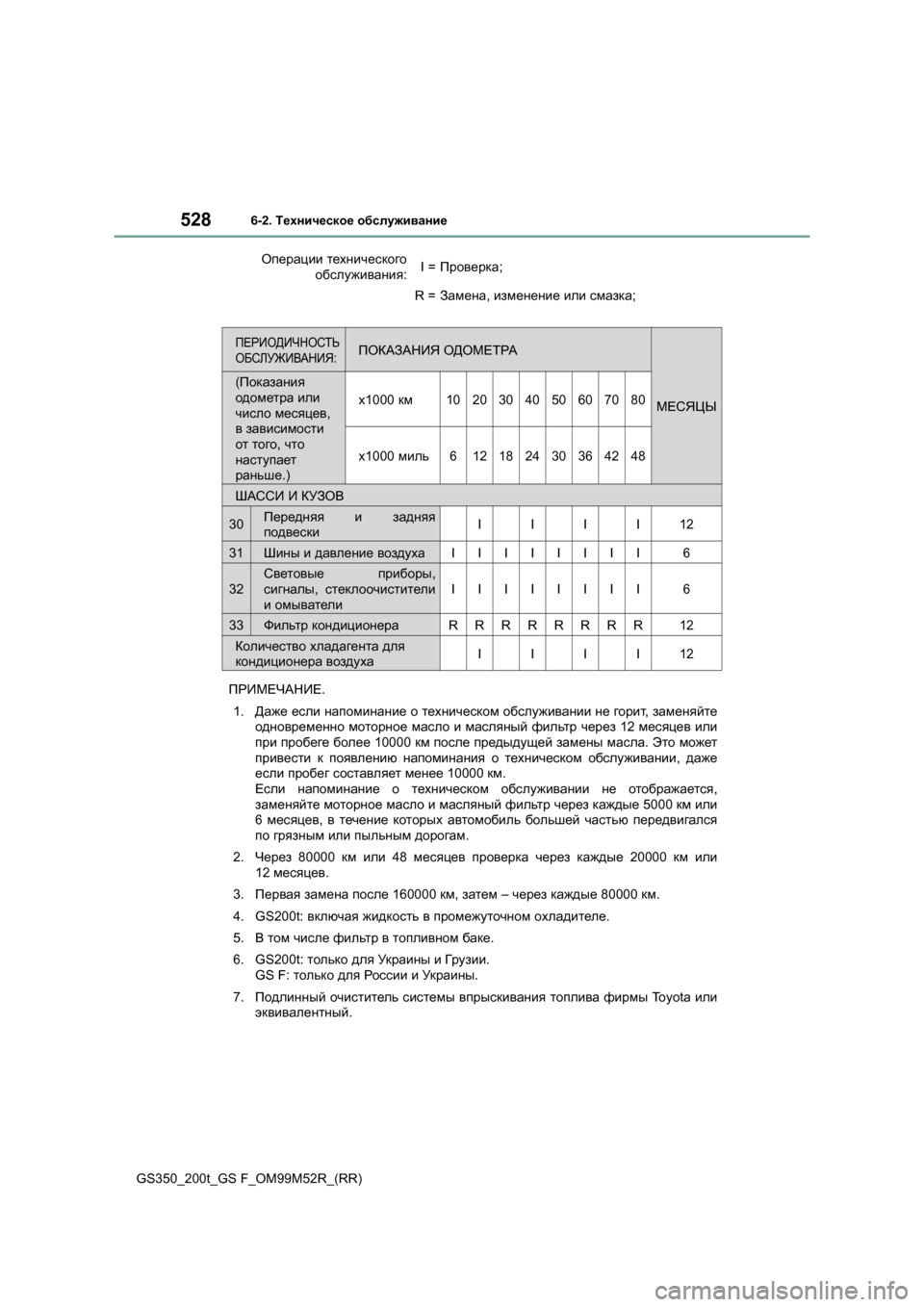

5286-2. Техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR) ПРИМЕЧАНИЕ
.
1. Даже если напоминание о техническом обслуживании не горит , заменяйте
одновременно моторное масло и масляный фильтр через 12 месяцев или
при пробеге более 10000 км после предыдущей замены масла . Это может
привести к появлению напоминания о техническом обслуживании , даже
если пробег составляет менее 10000 км.
Если напоминание о техническом обслуживании не отображается ,
заменяйте моторное масло и масляный фильтр через каждые 5000 км или
6 месяцев , в течение которых автомобиль большей частью передвигался
по грязным или пыльным дорогам .
2. Через 80000 км или 48 месяцев проверка через каждые 20000 км или
12 месяцев .
3. Первая замена после 160000 км, затем – через каждые 80000 км.
4. GS200t: включая жидкость в промежуточном охладителе .
5. В том числе фильтр в топливном баке .
6. GS200t: только для Украины и Гру з и и .
GS F: только для России и Украины .
7. Подлинный очиститель системы впрыскивания топлива фирмы To y o t a или
эквивалентный .
ШАССИ И КУЗОВ
30Передняя и задняя
подвескиIIII12
31Шины и давление воздухаIIIIIIII6
32Световые приборы,
сигналы , стеклоочистители
и омывателиIIIIIIII6
33Фильтр кондиционераRRRRRRRR12
Количество хладагента для
кондиционера воздухаIIII12
Операции технического
обслуживания :I =Проверка;
R =Замена, изменение или смазка ;
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра или
число месяцев ,
в зависимости
от того , что
наступает
раньше .)
x1000 км1020304050607080
x1000 миль612182430364248
Page 529 of 768

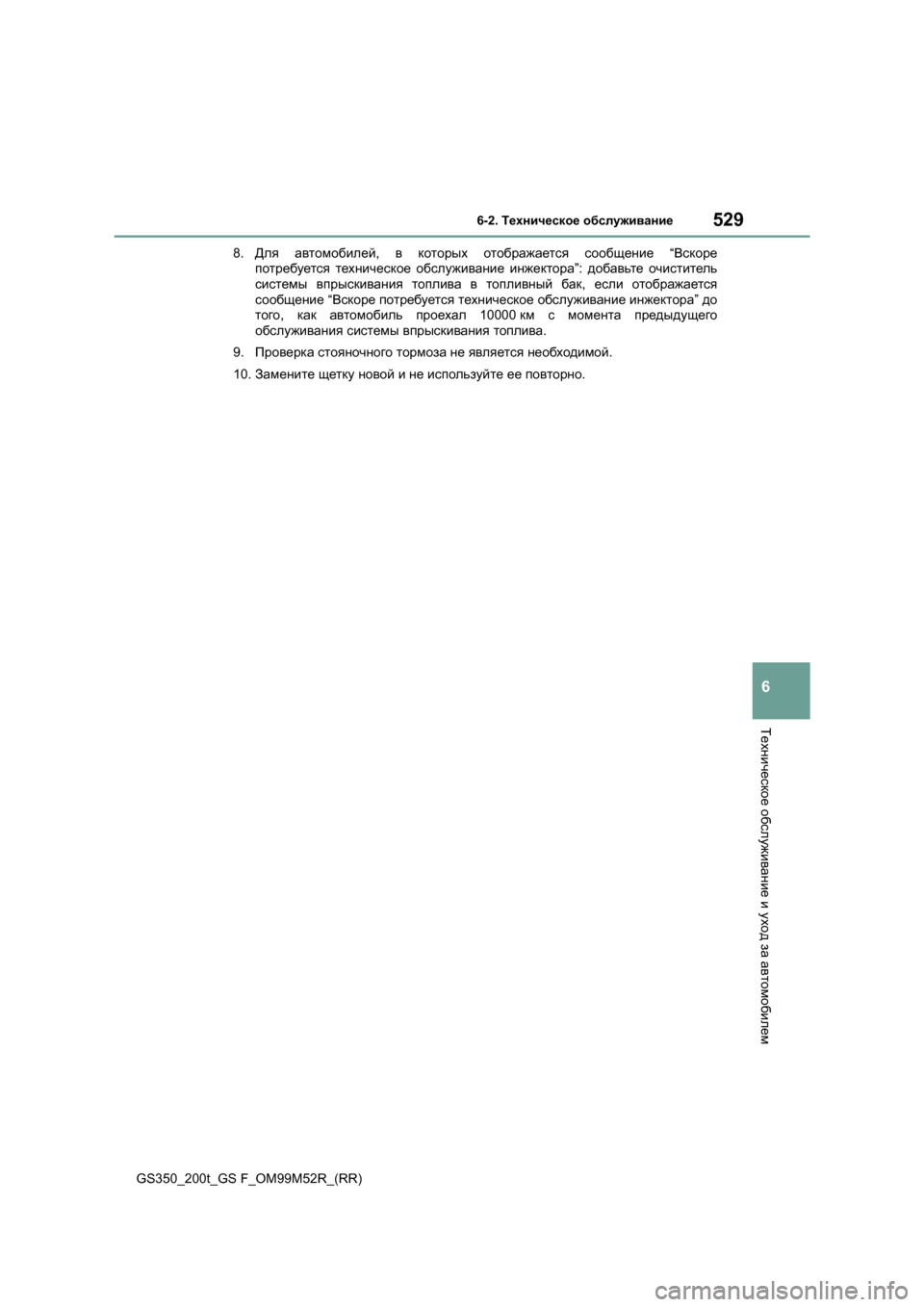

5296-2. Техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
8. Для автомобилей , в которых отображается сообщение “Вскоре
потребуется техническое обслуживание инжектора ”: добавьте очиститель
системы впрыскивания топлива в топливный бак , если отображается
сообщение “Вскоре потребуется техническое обслуживание инжектора ” до
того , как автомобиль проехал 10000 км с момента предыдущего
обслуживания системы впрыскивания топлива .
9. Проверка стояночного тормоза не является необходимой .
10. Замените щетку новой и не используйте ее повторно .
Page 530 of 768

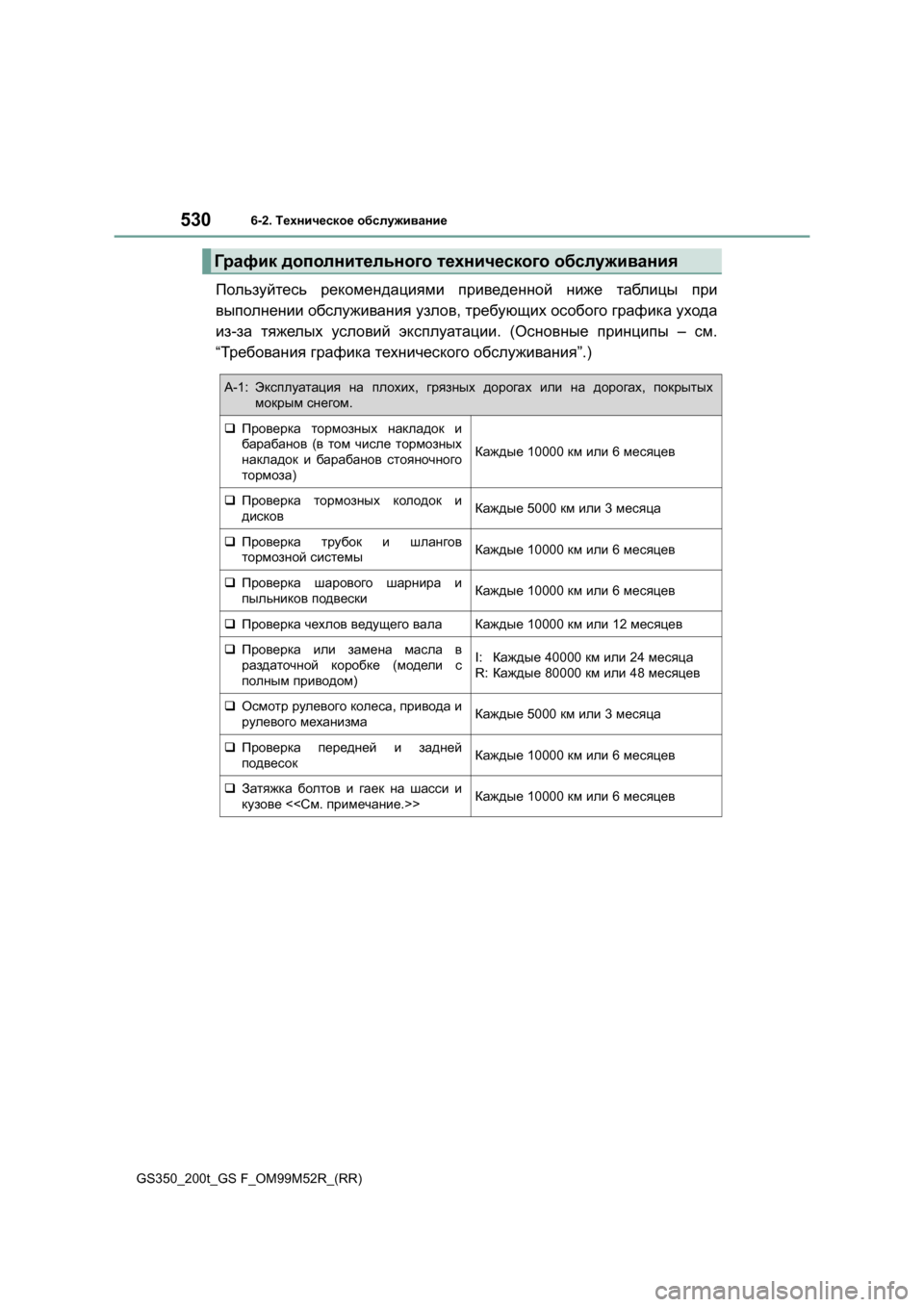

5306-2. Техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
Пользуйтесь рекомендациями приведенной ниже таблицы при
выполнении обслуживания узлов , требующих особого графика ухода
из -за тяжелых условий эксплуатации . (Основные принципы – см.
“ Требования графика технического обслуживания ”.)
График дополнительного технического обслуживания
A-1: Эксплуатация на плохих , грязных дорогах или на дорогах , покрытых
мокрым снегом .
‰Проверка тормозных накладок и
барабанов (в том числе тормозных
накладок и барабанов стояночного
тормоза )
Каждые 10000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
‰ Проверка трубок и шлангов
тормозной системыКаждые 10000 км или 6 месяцев
‰ Проверка шарового шарнира и
пыльников подвескиКаждые 10000 км или 6 месяцев
‰ Проверка чехлов ведущего валаКаждые 10000 км или 12 месяцев
‰Проверка или замена масла в
раздаточной коробке (модели с
полным приводом )I:Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев
‰Осмотр рулевого колеса , привода и
рулевого механизмаКаждые 5000 км или 3 месяца
‰ Проверка передней и задней
подвесокКаждые 10000 км или 6 месяцев
‰ Затяжка болтов и гаек на шасси и
кузове <<См. примечание .>>Каждые 10000 км или 6 месяцев
Page 531 of 768

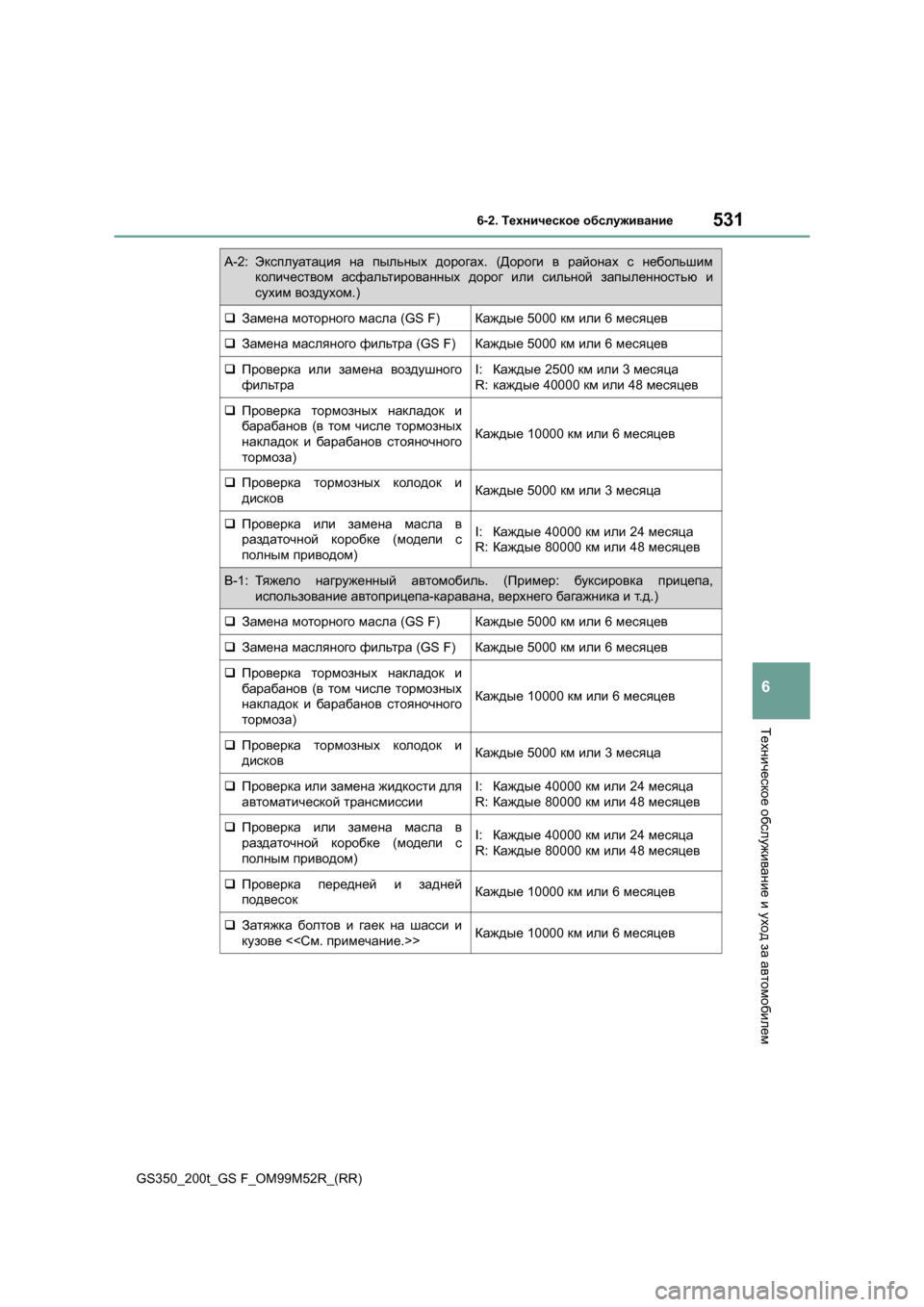

5316-2. Техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
А -2: Эксплуатация на пыльных дорогах . (Дороги в районах с небольшим
количеством асфальтированных дорог или сильной запыленностью и
сухим воздухом .)
‰Замена моторного масла (GS F)Каждые 5000 км или 6 месяцев
‰ Замена масляного фильтра (GS F)Каждые 5000 км или 6 месяцев
‰ Проверка или замена воздушного
фильтраI: Каждые 2500 км или 3 месяца
R: каждые 40000 км или 48 месяцев
‰Проверка тормозных накладок и
барабанов (в том числе тормозных
накладок и барабанов стояночного
тормоза )
Каждые 10000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
‰ Проверка или замена масла в
раздаточной коробке (модели с
полным приводом )I:Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев
B-1: Тя ж ел о нагруженный автомобиль . (Пример : буксировка прицепа ,
использование автоприцепа -каравана , верхнего багажника и т .д .)
‰ Замена моторного масла (GS F)Каждые 5000 км или 6 месяцев
‰ Замена масляного фильтра (GS F)Каждые 5000 км или 6 месяцев
‰ Проверка тормозных накладок и
барабанов (в том числе тормозных
накладок и барабанов стояночного
тормоза )
Каждые 10000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
‰ Проверка или замена жидкости для
автоматической трансмиссииI: Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев
‰Проверка или замена масла в
раздаточной коробке (модели с
полным приводом )I:Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев
‰Проверка передней и задней
подвесокКаждые 10000 км или 6 месяцев
‰ Затяжка болтов и гаек на шасси и
кузове <<См. примечание .>>Каждые 10000 км или 6 месяцев

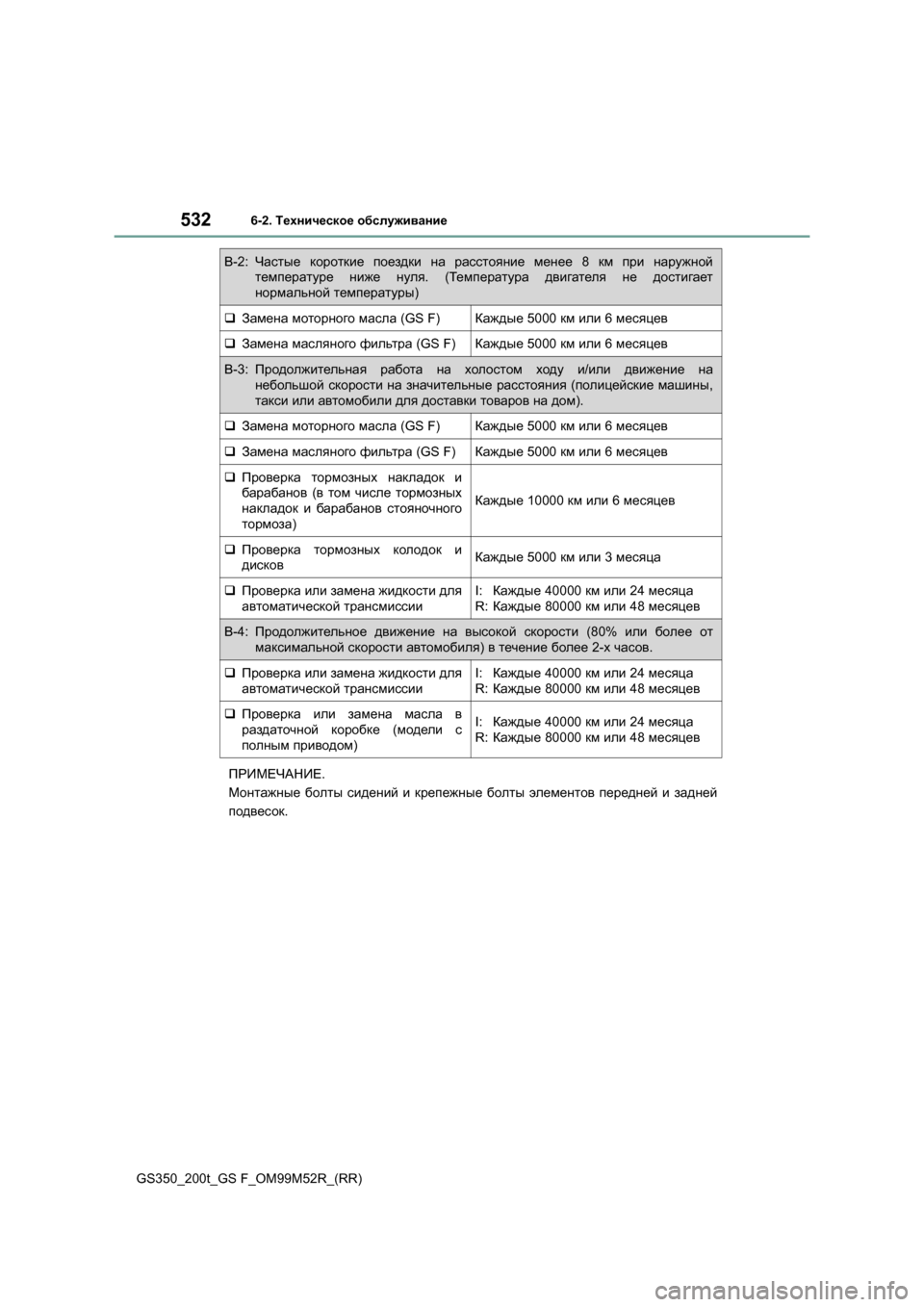

Page 532 of 768

5326-2. Техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR) ПРИМЕЧАНИЕ
.
Монтажные болты сидений и крепежные болты элементов передней и задней
подвесок .
B-2:Частые короткие поездки на расстояние менее 8 км при наружной
температуре ниже нуля . (Те м п е рат ура двигателя не достигает
нормальной температуры )
‰Замена моторного масла (GS F)Каждые 5000 км или 6 месяцев
‰ Замена масляного фильтра (GS F)Каждые 5000 км или 6 месяцев
B-3: Продолжительная работа на холостом ходу и/или движение на
небольшой скорости на значительные расстояния (полицейские машины ,
такси или автомобили для доставки товаров на дом ).
‰Замена моторного масла (GS F)Каждые 5000 км или 6 месяцев
‰ Замена масляного фильтра (GS F)Каждые 5000 км или 6 месяцев
‰ Проверка тормозных накладок и
барабанов (в том числе тормозных
накладок и барабанов стояночного
тормоза )
Каждые 10000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
‰ Проверка или замена жидкости для
автоматической трансмиссииI: Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев
B-4: Продолжительное движение на высокой скорости (80% или более от
максимальной скорости автомобиля ) в течение более 2-х часов .
‰Проверка или замена жидкости для
автоматической трансмиссииI: Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев
‰Проверка или замена масла в
раздаточной коробке (модели с
полным приводом )I:Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев

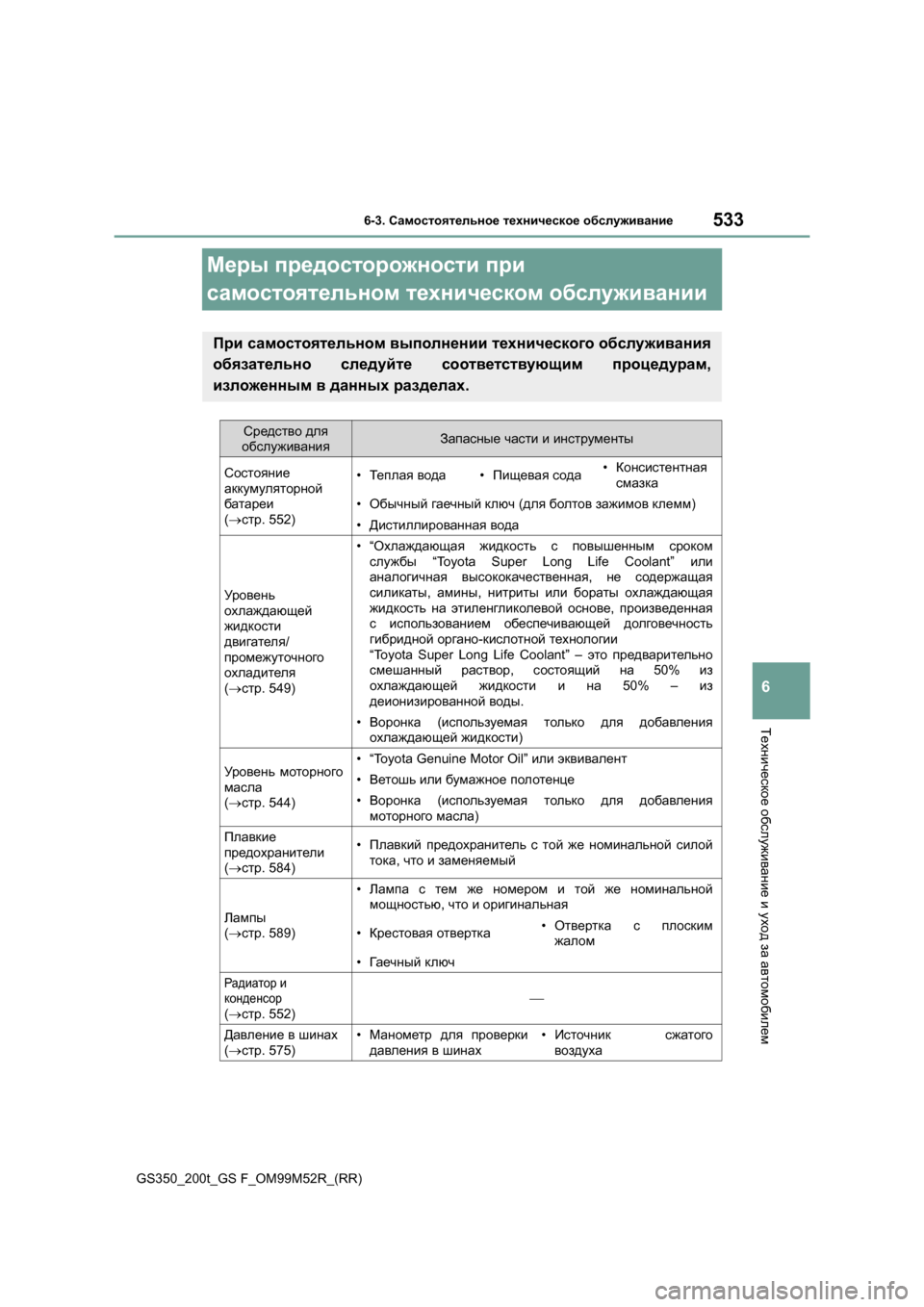

Page 533 of 768

533 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
Меры предосторожности при
самостоятельном техническом обслуживании
При самостоятельном выполнении технического обслуживания
обязательно следуйте соответствующим процедурам ,
изложенным в данных разделах .
Средство для
обслуживанияЗапасные части и инструменты
Состояние
аккумуляторной
батареи
( → стр . 552) •
Те п л а я вода •Пищевая сода •
Консистентная
смазка
• Обычный гаечный ключ (для болтов зажимов клемм )
• Дистиллированная вода
Уровень
охлаждающей
жидкости
двигателя /
промежуточного
охладителя
( → стр . 549) •“
Охлаждающая жидкость с повышенным сроком
службы “Toyota Super Long Life Coolant” или
аналогичная высококачественная , не содержащая
силикаты , амины , нитриты или бораты охлаждающая
жидкость на этиленгликолевой основе , произведенная
с использованием обеспечивающей долговечность
гибридной органо -кислотной технологии
“Toyota Super Long Life Coolant” – это предварительно
смешанный раствор , состоящий на 50% из
охлаждающей жидкости и на 50% – из
деионизированной воды .
•Воронка (используемая только для добавления
охлаждающей жидкости )
Уровень моторного
масла
( → стр . 544)• “Toyota Genuine Motor Oil” или эквивалент
• Ветошь или бумажное полотенце
• Воронка (используемая только для добавления
моторного масла )
Плавкие
предохранители
(→ стр . 584)•Плавкий предохранитель с той же номинальной силой
тока , что и заменяемый
Лампы
( → стр . 589)
•Лампа с тем же номером и той же номинальной
мощностью , что и оригинальная
• Крестовая отвертка• Отвертка с плоским
жалом
• Гаеч н ы й ключ
Радиатор и
конденсор
(→ стр . 552)
Давление в шинах
( → стр . 575)•Манометр для проверки
давления в шинах• Источник сжатого
воздуха
