Page 544 of 768

5446-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)

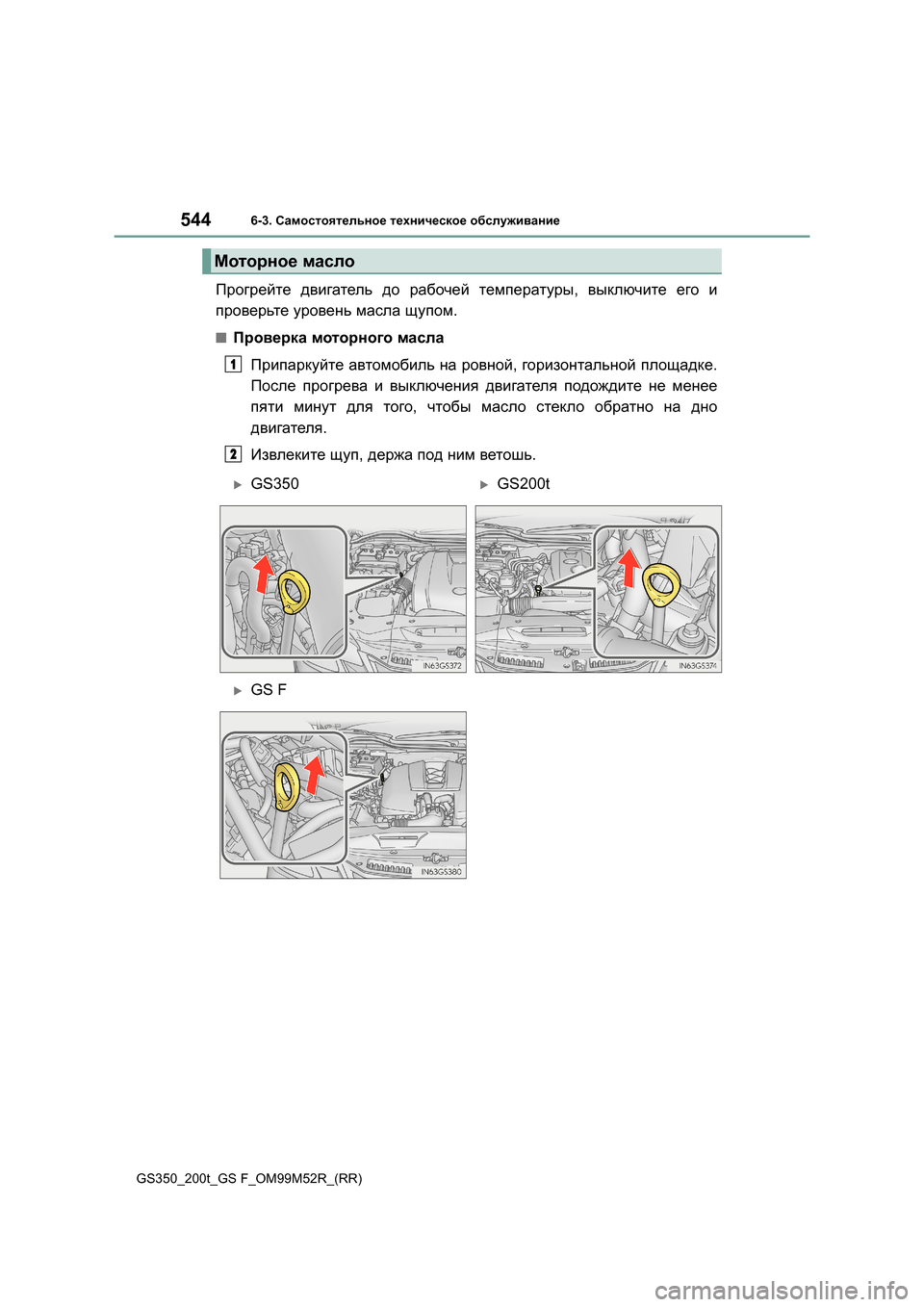

Прогрейте двигатель до рабочей температуры , выключите его и
проверьте уровень масла щупом .
■Проверка моторного масла
Припаркуйте автомобиль на ровной , горизонтальной площадке .
После прогрева и выключения двигателя подождите не менее
пяти минут для того , чтобы масло стекло обратно на дно
двигателя .
Извлеките щуп , держа под ним ветошь .
Моторное масло
1
2
XGS350 XGS200t
XGS F
Page 545 of 768

545 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем

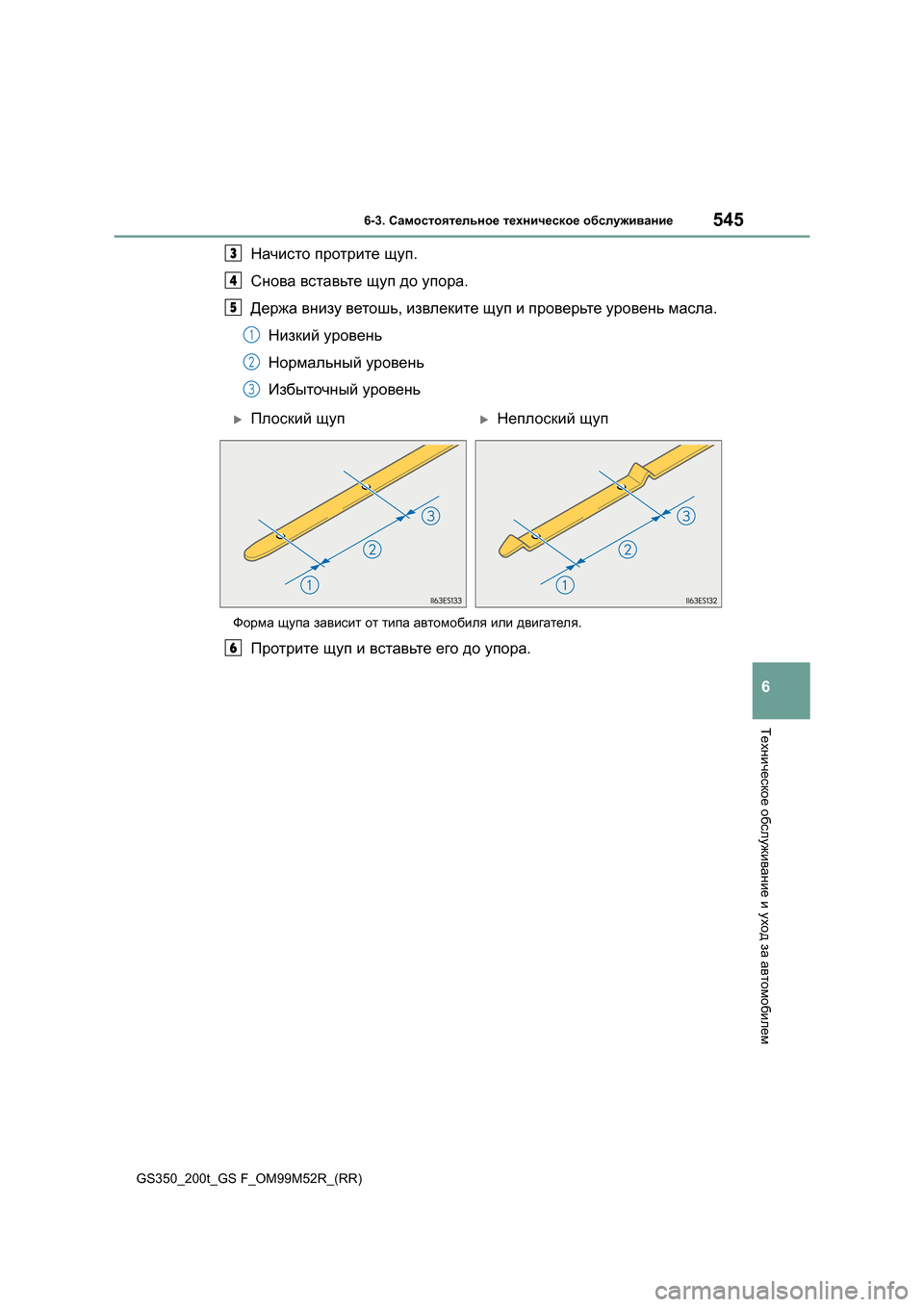

Начисто протрите щуп .
Снова вставьте щуп до упора .
Держа внизу ветошь , извлеките щуп и проверьте уровень масла .
Низкий уровень
Нормальный уровень
Избыточный уровень
Форма щупа зависит от типа автомобиля или двигателя .
Протрите щуп и вставьте его до упора .
3
4
5
1
2
3
XПлоский щуп XНеплоский щуп
6
Page 546 of 768

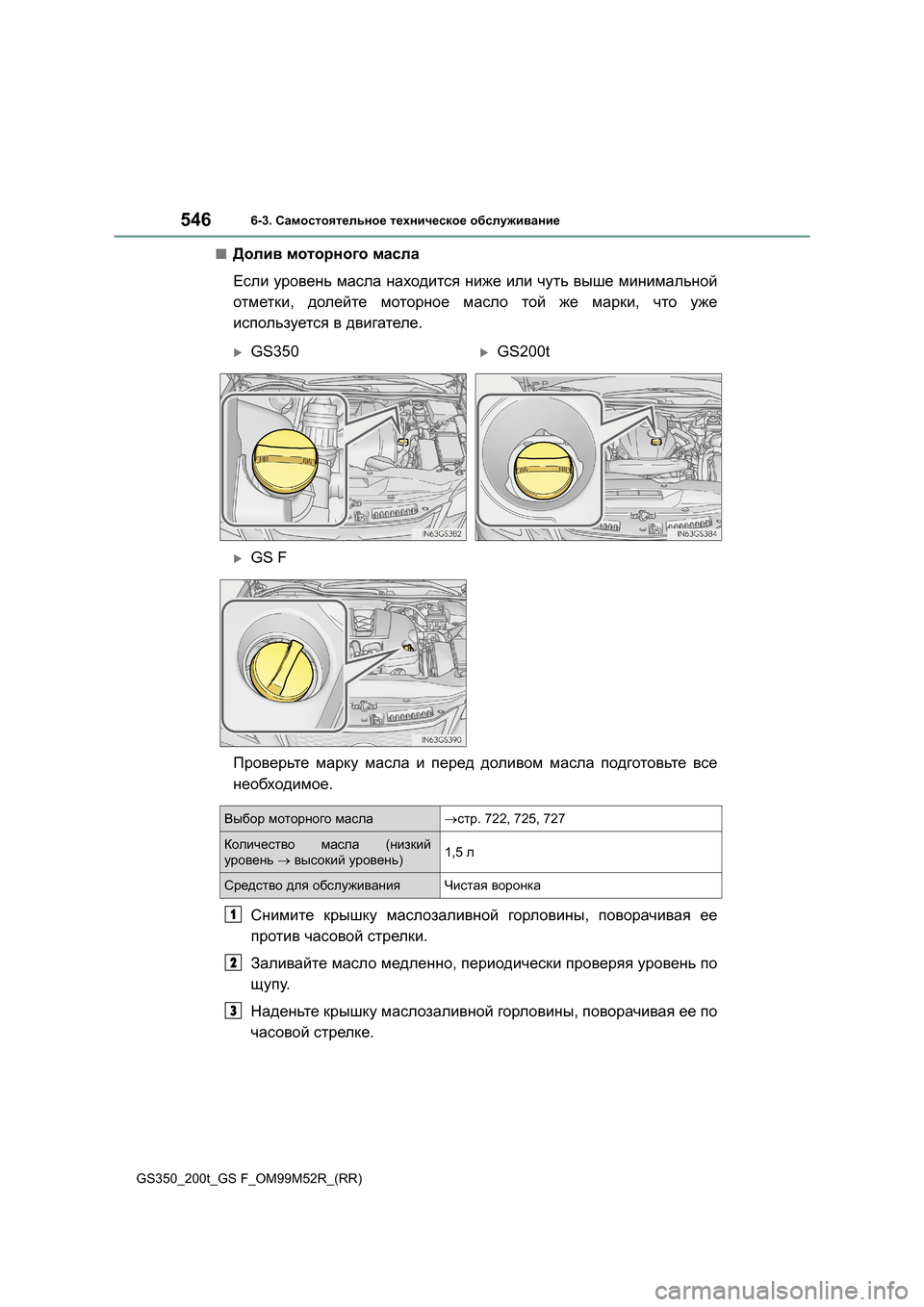

5466-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
■Долив моторного масла
Если уровень масла находится ниже или чуть выше минимальной
отметки , долейте моторное масло той же марки , что уже
используется в двигателе .
Проверьте марку масла и перед доливом масла подготовьте все
необходимое .
Снимите крышку маслозаливной горловины , поворачивая ее
против часовой стрелки .
Заливайте масло медленно , периодически проверяя уровень по
щупу .
Наденьте крышку маслозаливной горловины , поворачивая ее по
часовой стрелке .
XGS350 XGS200t
XGS F
Выбор моторного масла →стр . 722, 725, 727
Количество масла (низкий
уровень → высокий уровень )1,5
л
Средство для обслуживания Чистая воронка
1
2
3
Page 547 of 768

547 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем

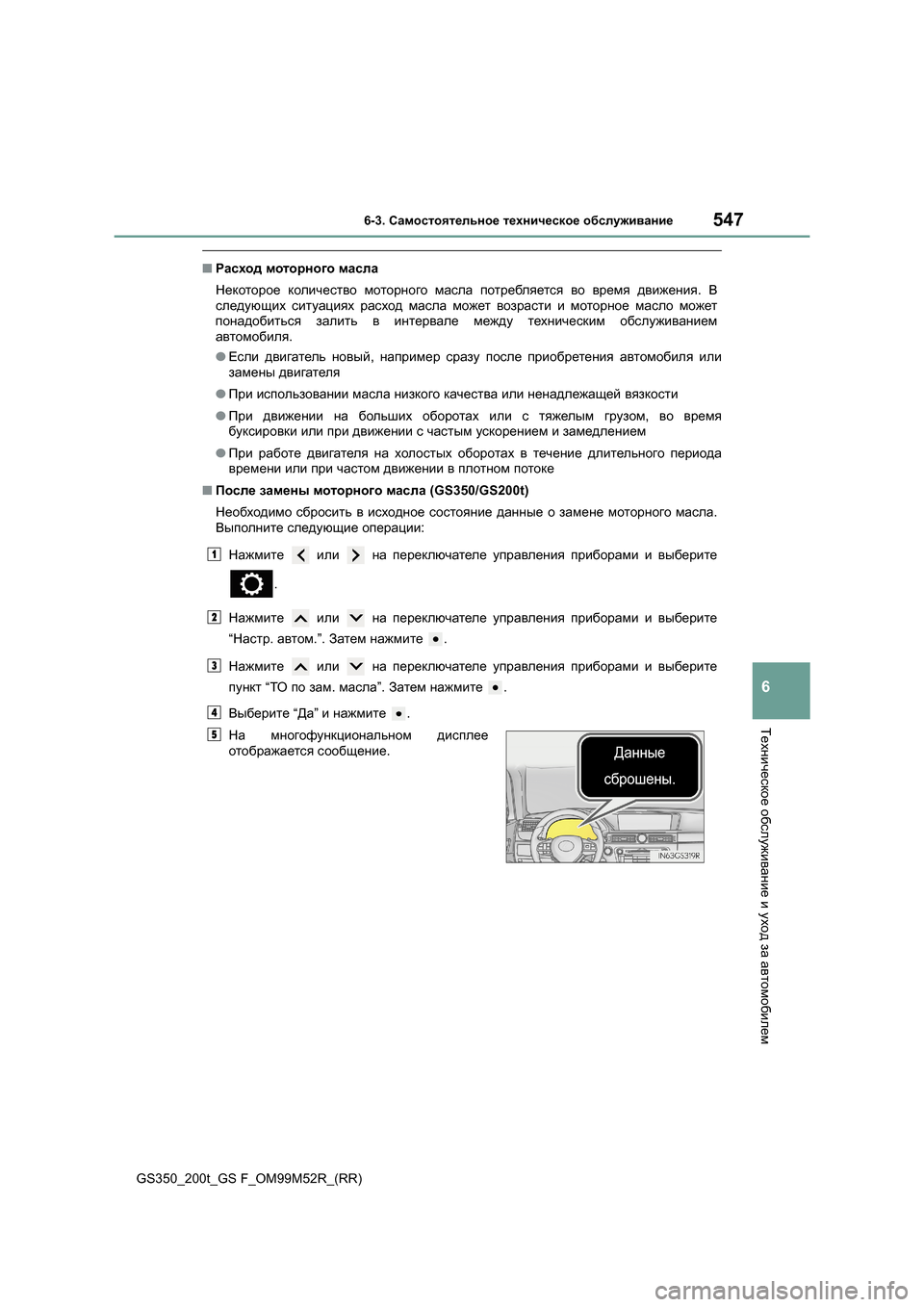

■ Расход моторного масла
Некоторое количество моторного масла потребляется во время движения . В
следующих ситуациях расход масла может возрасти и моторное масло может
понадобиться залить в интервале между техническим обслуживанием
автомобиля .
● Если двигатель новый , например сразу после приобретения автомобиля или
замены двигателя
● При использовании масла низкого качества или ненадлежащей вязкости
● При движении на больших оборотах или с тяжелым грузом , во время
буксировки или при движении с частым ускорением и замедлением
● При работе двигателя на холостых оборотах в течение длительного периода
времени или при частом движении в плотном потоке
■ После замены моторного масла (GS350/GS200t)
Необходимо сбросить в исходное состояние данные о замене моторного масла .
Выполните следующие операции :
Нажмите или на переключателе управления приборами и выберите
.
Нажмите или на переключателе управления приборами и выберите
“ Настр . автом .”. Затем нажмите .
Нажмите или на переключателе управления приборами и выберите
пункт “ТО по зам . масла ”. Затем нажмите .
Выберите “Да ” и нажмите .
На многофункциональном дисплее
отображается сообщение .
1
2
3
4
5
Page 548 of 768

5486-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)

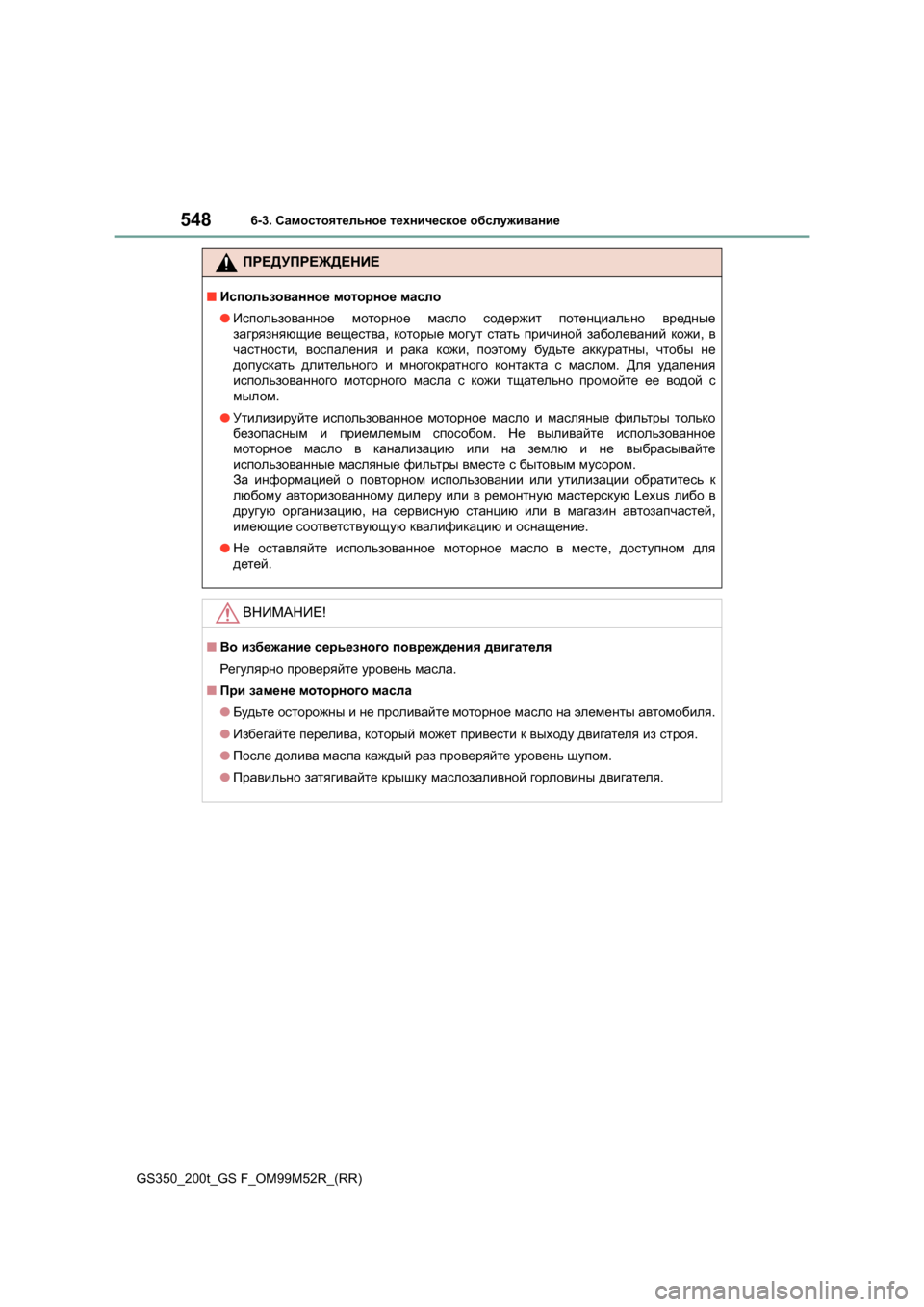

ПРЕДУПРЕЖДЕНИЕ
■ Использованное моторное масло
● Использованное моторное масло содержит потенциально вредные
загрязняющие вещества , которые могут стать причиной заболеваний кожи , в
частности , воспаления и рака кожи , поэтому будьте аккуратны , чтобы не
допускать длительного и многократного контакта с маслом . Для удаления
использованного моторного масла с кожи тщательно промойте ее водой с
мылом .
● Утилизируйте использованное моторное масло и масляные фильтры только
безопасным и приемлемым способом . Не выливайте использованное
моторное масло в канализацию или на землю и не выбрасывайте
использованные масляные фильтры вместе с бытовым мусором .
За информацией о повторном использовании или утилизации обратитесь к
любому авторизованному дилеру или в ремонтную мастерскую Lexus либо в
другую организацию , на сервисную станцию или в магазин автозапчастей ,
имеющие соответствующую квалификацию и оснащение .
● Не оставляйте использованное моторное масло в месте , доступном для
детей .
ВНИМАНИЕ !
■Во избежание серьезного повреждения двигателя
Регулярно проверяйте уровень масла .
■ При замене моторного масла
● Будьте осторожны и не проливайте моторное масло на элементы автомобиля .
● Избегайте перелива , который может привести к выходу двигателя из строя .
● После долива масла каждый раз проверяйте уровень щупом .
● Правильно затягивайте крышку маслозаливной горловины двигателя .
Page 549 of 768

549 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем

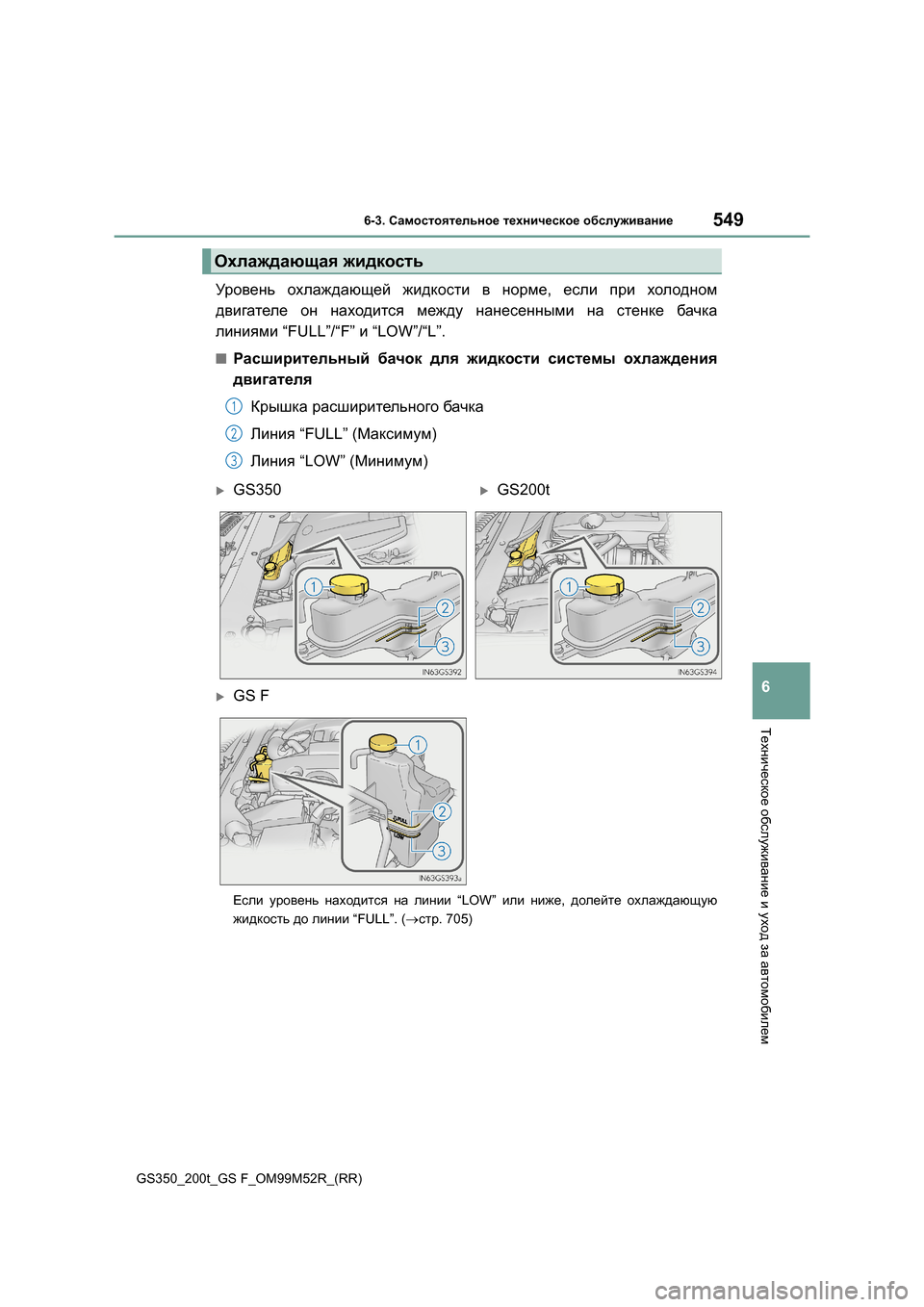

Уровень охлаждающей жидкости в норме , если при холодном
двигателе он находится между нанесенными на стенке бачка
линиями “FULL”/“F” и “LOW”/“L”.
■Расширительный бачок для жидкости системы охлаждения
двигателя
Крышка расширительного бачка
Линия “FULL” ( Максимум )
Линия “LOW” ( Минимум )
Если уровень находится на линии “LOW” или ниже , долейте охлаждающую
жидкость до линии “FULL”. ( →стр . 705)
Охлаждающая жидкость
1
2
3
XGS350 XGS200t
XGS F
Page 550 of 768

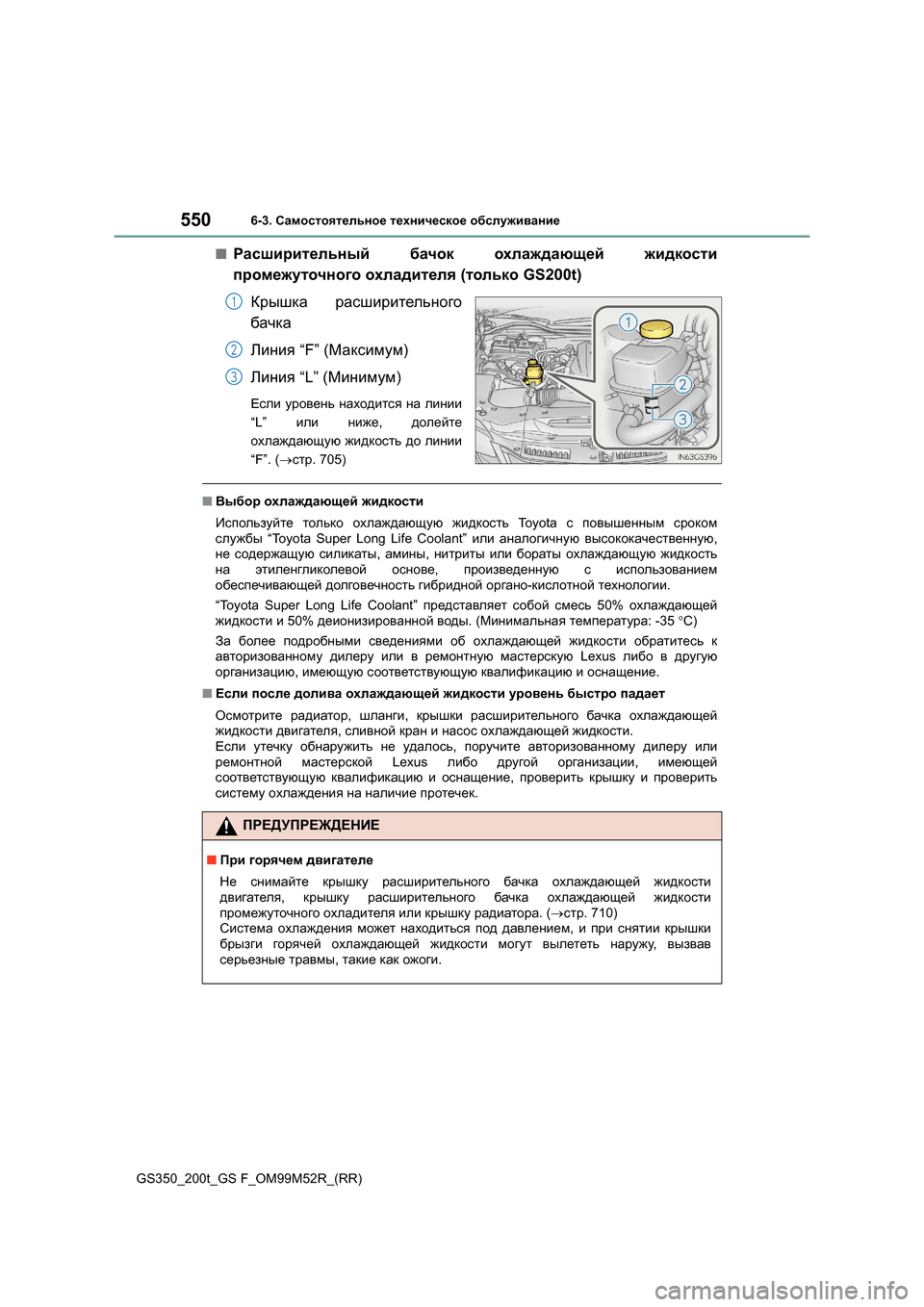

5506-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
■Расширительный бачок охлаждающей жидкости
промежуточного охладителя (только GS200t)
Крышка расширительного
бачка
Линия “F” (Максимум )
Линия “L” (Минимум )
Если уровень находится на линии
“L” или ниже , долейте
охлаждающую жидкость до линии
“F”. ( →стр . 705)
■Выбор охлаждающей жидкости
Используйте только охлаждающую жидкость To y o t a с повышенным сроком
службы “Toyota Super Long Life Coolant” или аналогичную высококачественную ,
не содержащую силикаты , амины , нитриты или бораты охлаждающую жидкость
на этиленгликолевой основе , произведенную с использованием
обеспечивающей долговечность гибридной органо -кислотной технологии .
“Toyota Super Long Life Coolant” представляет собой смесь 50% охлаждающей
жидкости и 50% деионизированной воды . (Минимальная температура : -35 °C)
За более подробными сведениями об охлаждающей жидкости обратитесь к
авторизованному дилеру или в ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую квалификацию и оснащение .
■ Если после долива охлаждающей жидкости уровень быстро падает
Осмотрите радиатор , шланги , крышки расширительного бачка охлаждающей
жидкости двигателя , сливной кран и насос охлаждающей жидкости .
Если утечку обнаружить не удалось , поручите авторизованному дилеру или
ремонтной мастерской Lexus либо другой организации , имеющей
соответствующую квалификацию и оснащение , проверить крышку и проверить
систему охлаждения на наличие протечек .
1
2
3
ПРЕДУПРЕЖДЕНИЕ
■При горячем двигателе
Не снимайте крышку расширительного бачка охлаждающей жидкости
двигателя , крышку расширительного бачка охлаждающей жидкости
промежуточного охладителя или крышку радиатора . (→ стр . 710)
Система охлаждения может находиться под давлением , и при снятии крышки
брызги горячей охлаждающей жидкости могут вылететь наружу , вызвав
серьезные травмы , такие как ожоги .
Page 551 of 768

551 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем

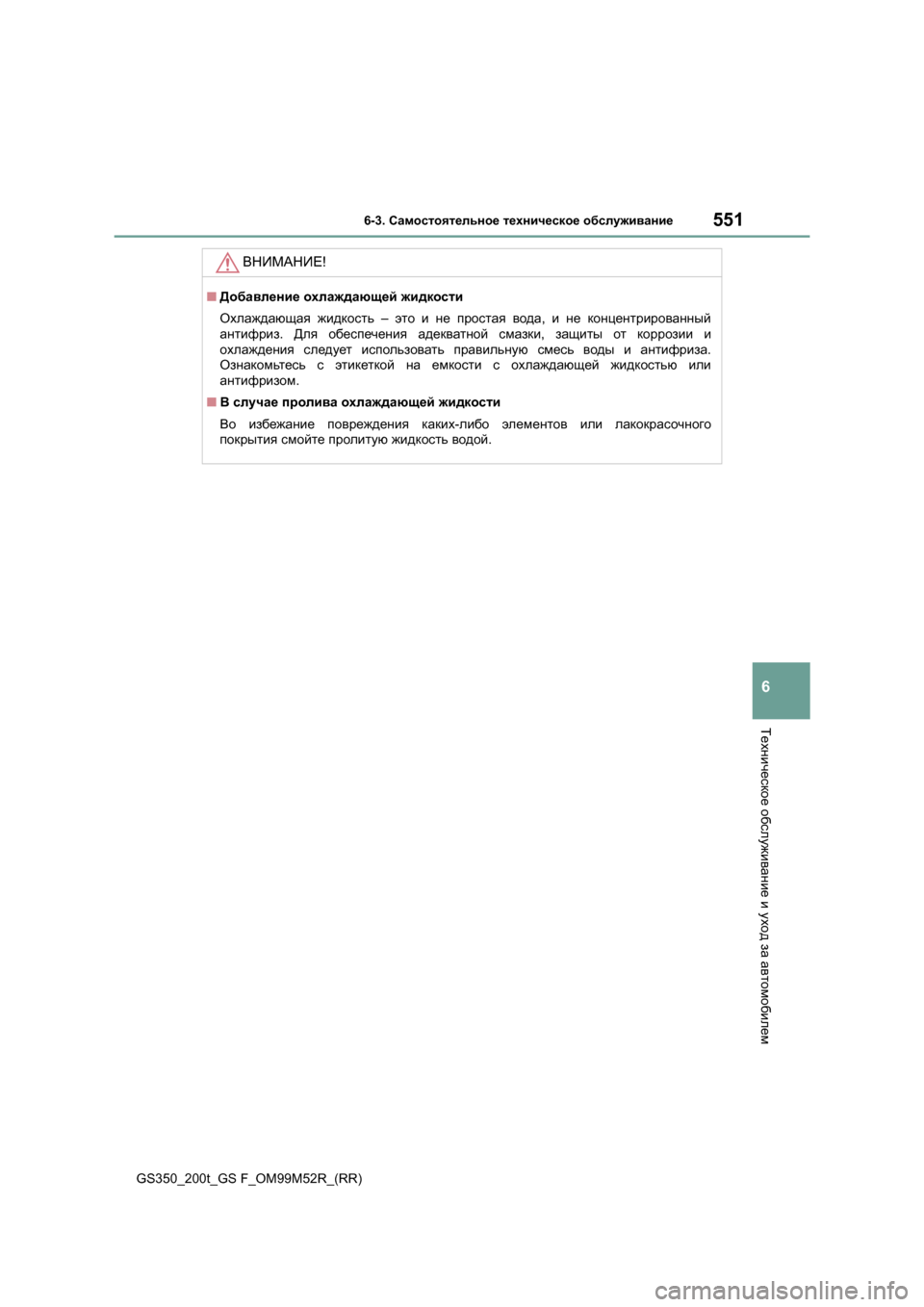

ВНИМАНИЕ !
■Добавление охлаждающей жидкости
Охлаждающая жидкость – это и не простая вода , и не концентрированный
антифриз . Для обеспечения адекватной смазки , защиты от коррозии и
охлаждения следует использовать правильную смесь воды и антифриза .
Ознакомьтесь с этикеткой на емкости с охлаждающей жидкостью или
антифризом .
■ В случае пролива охлаждающей жидкости
Во избежание повреждения каких -либо элементов или лакокрасочного
покрытия смойте пролитую жидкость водой .
Page 552 of 768

5526-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)

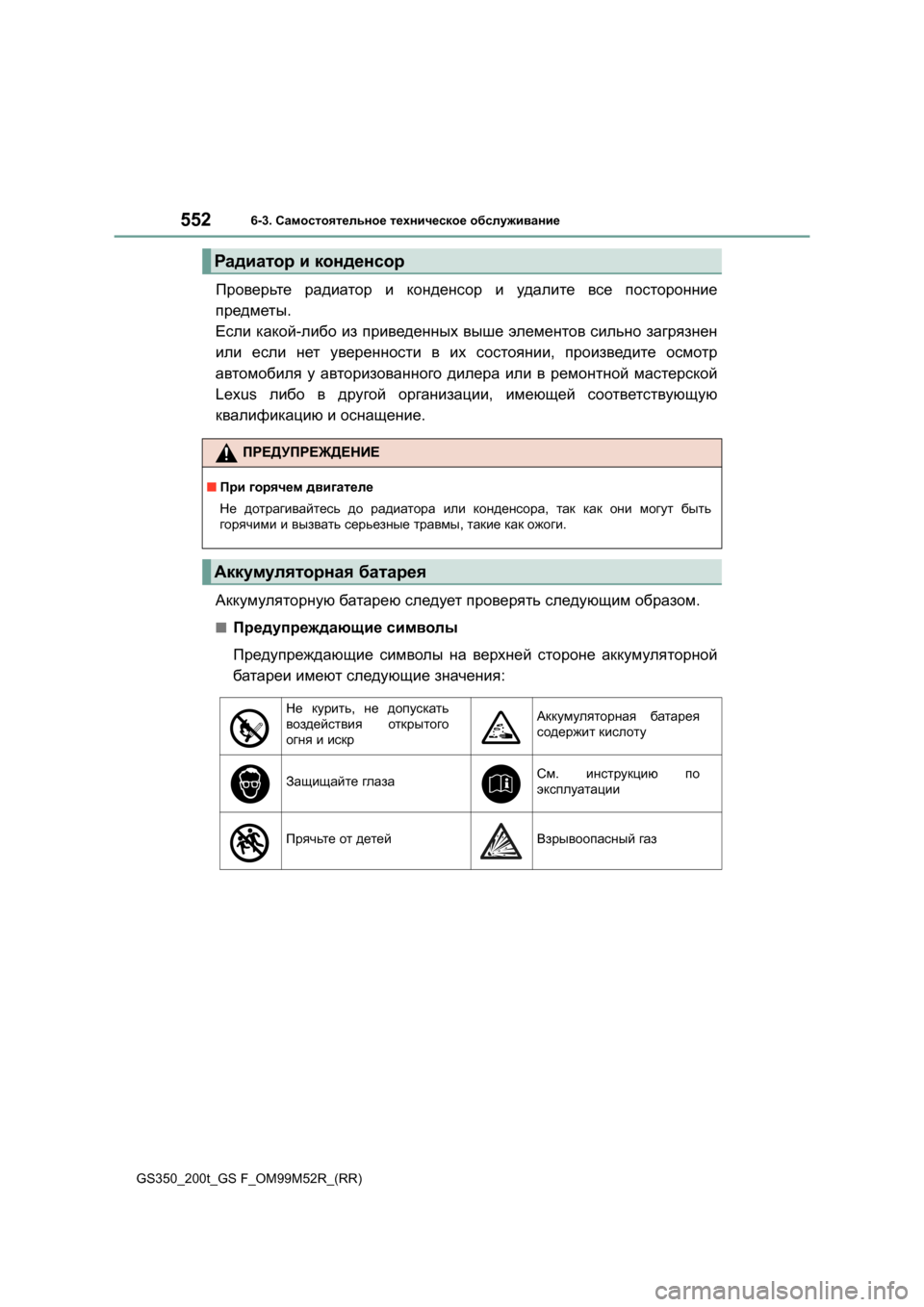

Проверьте радиатор и конденсор и удалите все посторонние
предметы .
Если какой -либо из приведенных выше элементов сильно загрязнен
или если нет уверенности в их состоянии , произведите осмотр
автомобиля у авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
Аккумуляторную батарею следует проверять следующим образом .
■Предупреждающие символы
Предупреждающие символы на верхней стороне аккумуляторной
батареи имеют следующие значения :
Радиатор и конденсор
ПРЕДУПРЕЖДЕНИЕ
■ При горячем двигателе
Не дотрагивайтесь до радиатора или конденсора , так как они могут быть
горячими и вызвать серьезные травмы , такие как ожоги .
Аккумуляторная батарея
Не курить , не допускать
воздействия открытого
огня и искрАккумуляторная батарея
содержит кислоту
Защищайте глазаСм . инструкцию по
эксплуатации
Прячьте от детейВзрывоопасный газ
Page 553 of 768

553 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем

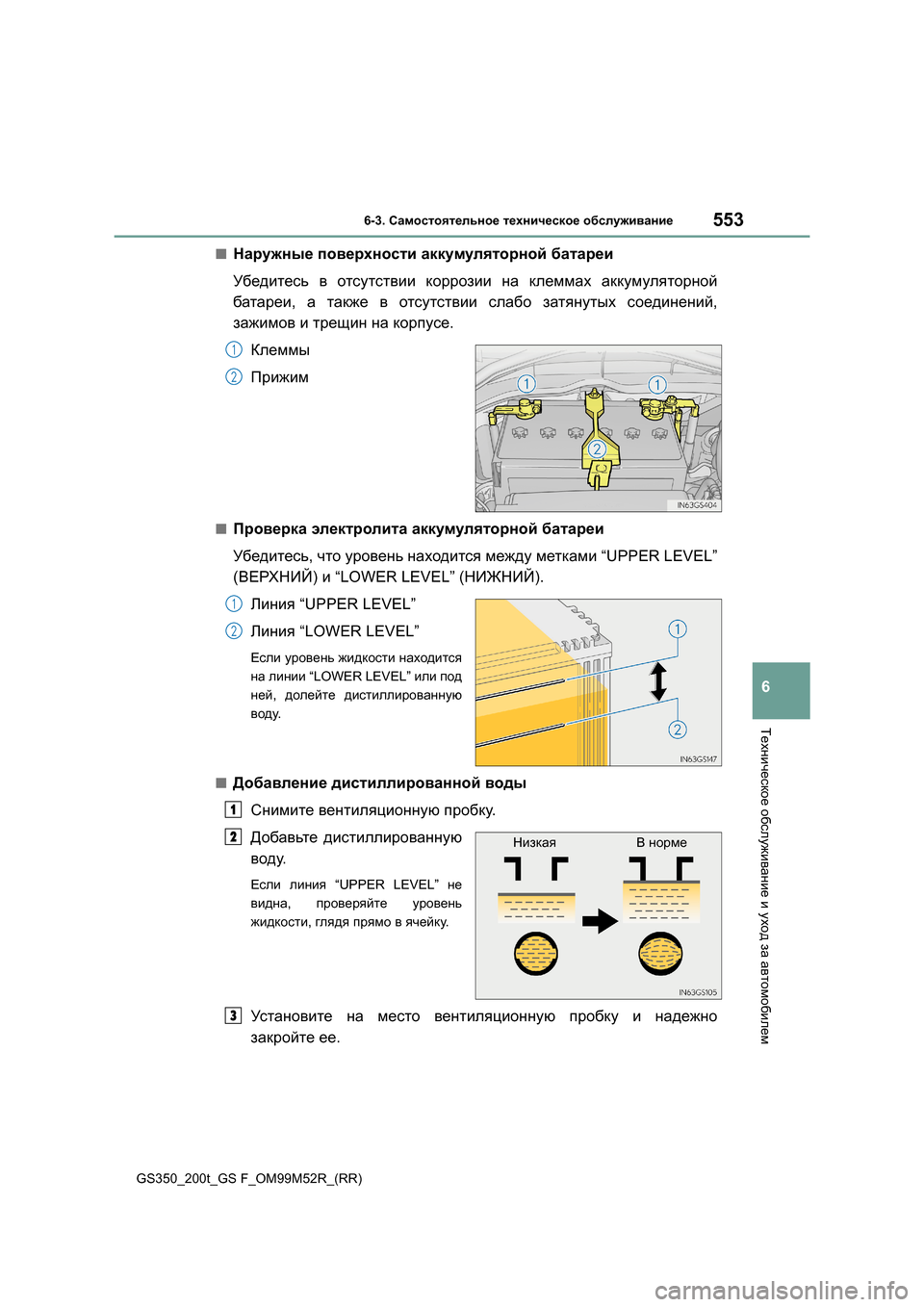

■Наружные поверхности аккумуляторной батареи
Убедитесь в отсутствии коррозии на клеммах аккумуляторной
батареи , а также в отсутствии слабо затянутых соединений ,
зажимов и трещин на корпусе .
Клеммы
Прижим
■Проверка электролита аккумуляторной батареи
Убедитесь , что уровень находится между метками “UPPER LEVEL”
( ВЕРХНИЙ ) и “LOWER LEVEL” ( НИЖНИЙ).
Линия “UPPER LEVEL”
Линия “LOWER LEVEL”
Если уровень жидкости находится
на линии “LOWER LEVEL” или под
ней , долейте дистиллированную
воду .
■Добавление дистиллированной воды
Снимите вентиляционную пробку .
Добавьте дистиллированную
воду .
Если линия “UPPER LEVEL” не
видна , проверяйте уровень
жидкости , глядя прямо в ячейку .
Установите на место вентиляционную пробку и надежно
закройте ее .
1
2
1
2
1
Низкая В норме2
3
