5617-2. Postupy v případě nouze
7
Když nastanou potíže
GS350_200t_GS

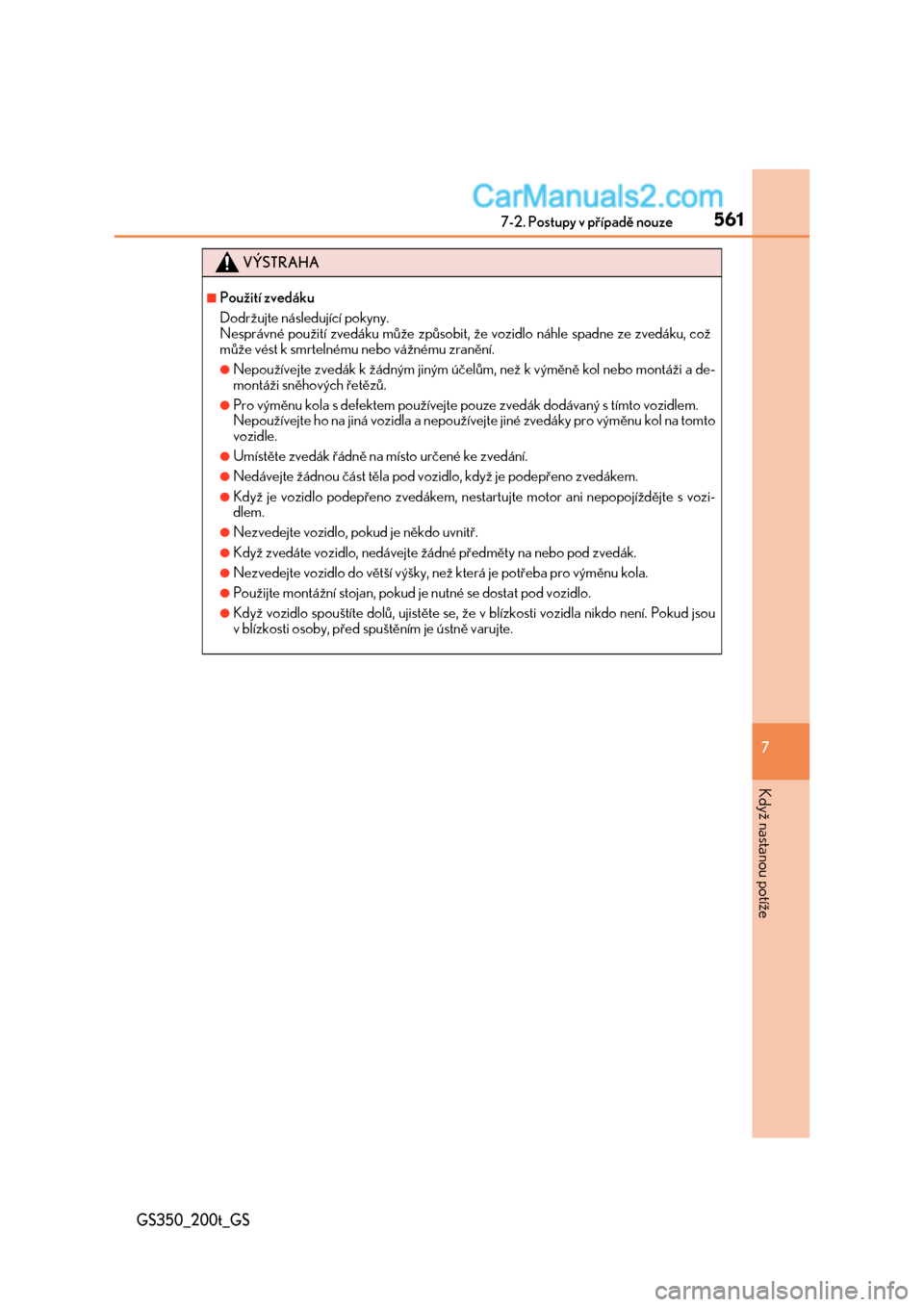

VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zvedáku, což
může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo montáži a de-
montáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu kol na tomto
vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojíždějte s vozi-
dlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není. Pokud jsou
v blízkosti osoby, před spuštěním je ústně varujte.

5627-2. Postupy v případě nouze
GS350_200t_GS
Vyjměte střední podlážku kufru. (S. 425)
Vyjměte vložku a vyjměte kliku zvedáku ven.
Vyjměte zvedák.
Dotáhnout
Uvolnit
Vyjmutí zvedáku a kliky zvedáku
1
2
Typ ATyp B
Typ C
3
1
2
Typ A a CTyp B

5637-2. Postupy v případě nouze
7
Když nastanou potíže
GS350_200t_GS
Typ A
Vyjměte střední podlážku kufru. ( S. 425)
Povolte středový držák, který zajiš-
ťuje rezervní kolo.
Typ B
Vyjměte střední podlážku kufru. ( S. 425)
Vyjměte vložky.
Povolte středový držák, který zajiš-
ťuje rezervní kolo.
Vyjmutí rezervního kola
1
2
1
2
3

5647-2. Postupy v případě nouze
GS350_200t_GS
Typ C
Vyjměte střední podlážku kufru. ( S. 426)
Vyjměte vložky.
Povolte středový držák, který zajiš-
ťuje rezervní kolo.
1
2
3
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo ji né části těla mezi rezervní kolo a karoserii
vozidla.

5657-2. Postupy v případě nouze
7
Když nastanou potíže
GS350_200t_GS
Zaklínujte kola.
Mírně povolte matice kola (jedna
otáčka).
Otáčejte částí zved áku "A" rukou, až
se drážka zvedáku dotkne zvedací-
ho místa.
Značky zvedacího místa jsou umístěny
pod panelem prahů. Označují polohy
zvedacích míst.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

5667-2. Postupy v případě nouze
GS350_200t_GS
Zvedejte vozidlo, až se kolo mírně
zvedne nad zem.
Vyjměte všechny matice kola a sa-
motné kolo.
Když kolo necháváte ležet na zemi, po-
ložte ho vnější stranou nahoru, aby se
nepoškodil jeho povrch.
Vozidla s plnohodnotným rezervním
kolem Vyjměte ozdobný kryt kola
zatlačením z opačné strany.
4
5
6

5677-2. Postupy v případě nouze
7
Když nastanou potíže
GS350_200t_GS

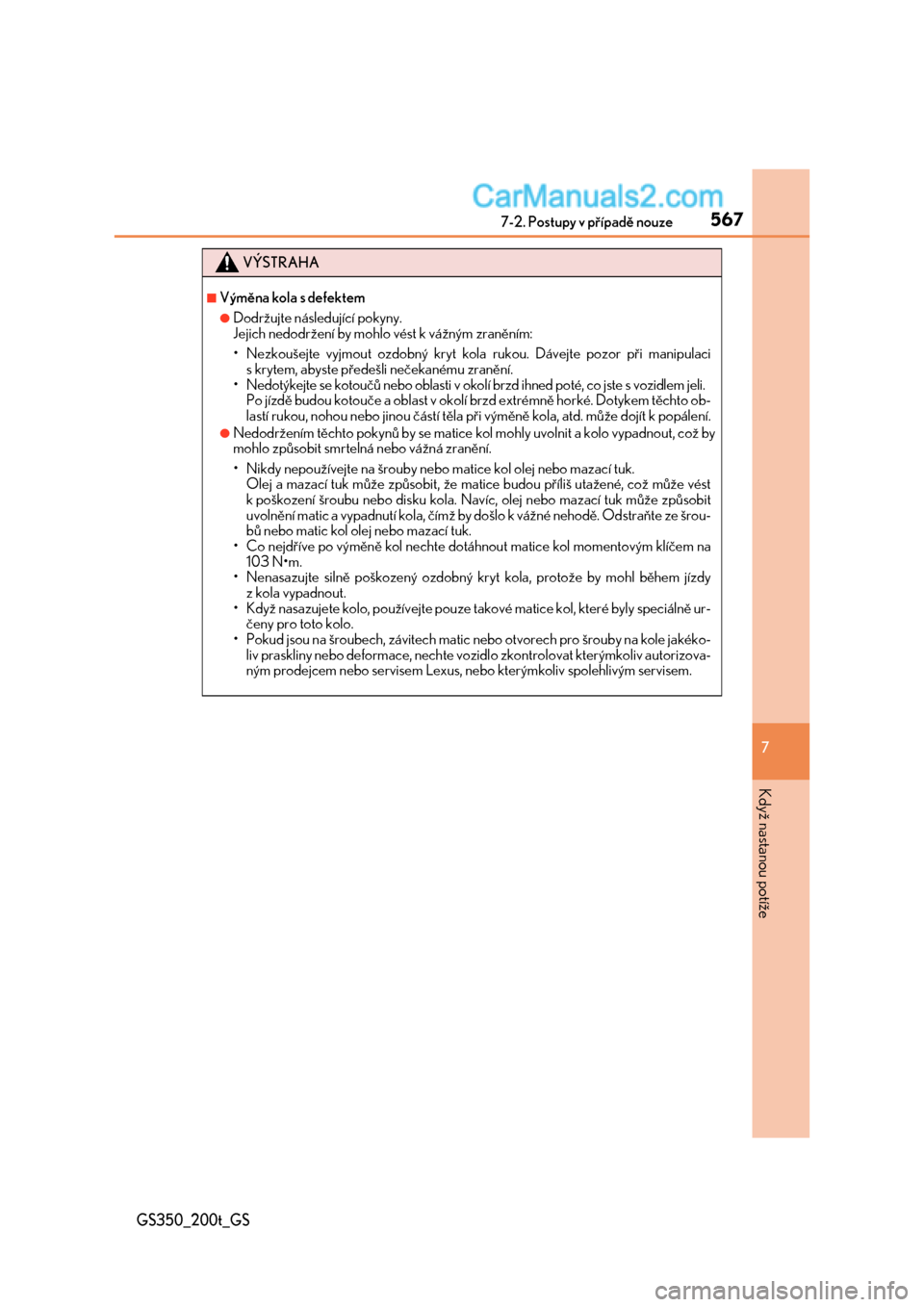

VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při manipulaci
s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem těchto ob-
lastí rukou, nohou nebo jinou částí těla při výměně kola, atd. může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypadnout, což by
mohlo způsobit smrtelná nebo vážná zranění.
• Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že matice budou příliš utažené, což může vést
k poškození šroubu nebo disku kola. Navíc, olej nebo mazací tuk může způsobit
uvolnění matic a vypadnutí kola, čímž by došlo k vážné nehodě. Odstraňte ze šrou-
bů nebo matic kol olej nebo mazací tuk.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým klíčem na
103 N•m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl během jízdy
zkola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly speciálně ur-
čeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na kole jakéko-
liv praskliny nebo deformace, nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Lexus, nebo kterýmkoliv spolehlivým servisem.

5687-2. Postupy v případě nouze
GS350_200t_GS
Odstraňte všechny nečistoty nebo
cizí látky ze styčné plochy kola.
Pokud jsou na styčné ploše kola cizí lát-
ky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
Nasaďte kolo a volně dotáhněte každou matici kola rukou na přibližně stejnou
hodnotu.
Když vyměňujete lité kolo za ocelo-
vé kolo, dotáhněte matice kol, až se
kuželovitá část volně dotkne sedla
disku kola.
Když vyměňujete lité kolo za lité ko-
lo, otáčejte matice kol, až se límce
dotknou disku kola.
Spusťte vozidlo na zem.
Nasazení rezervního kola
1
2
Sedlo disku
kola
Kuželovitá část
Disk kola
Límec
Disk kola
3

5697-2. Postupy v případě nouze
7
Když nastanou potíže
GS350_200t_GS

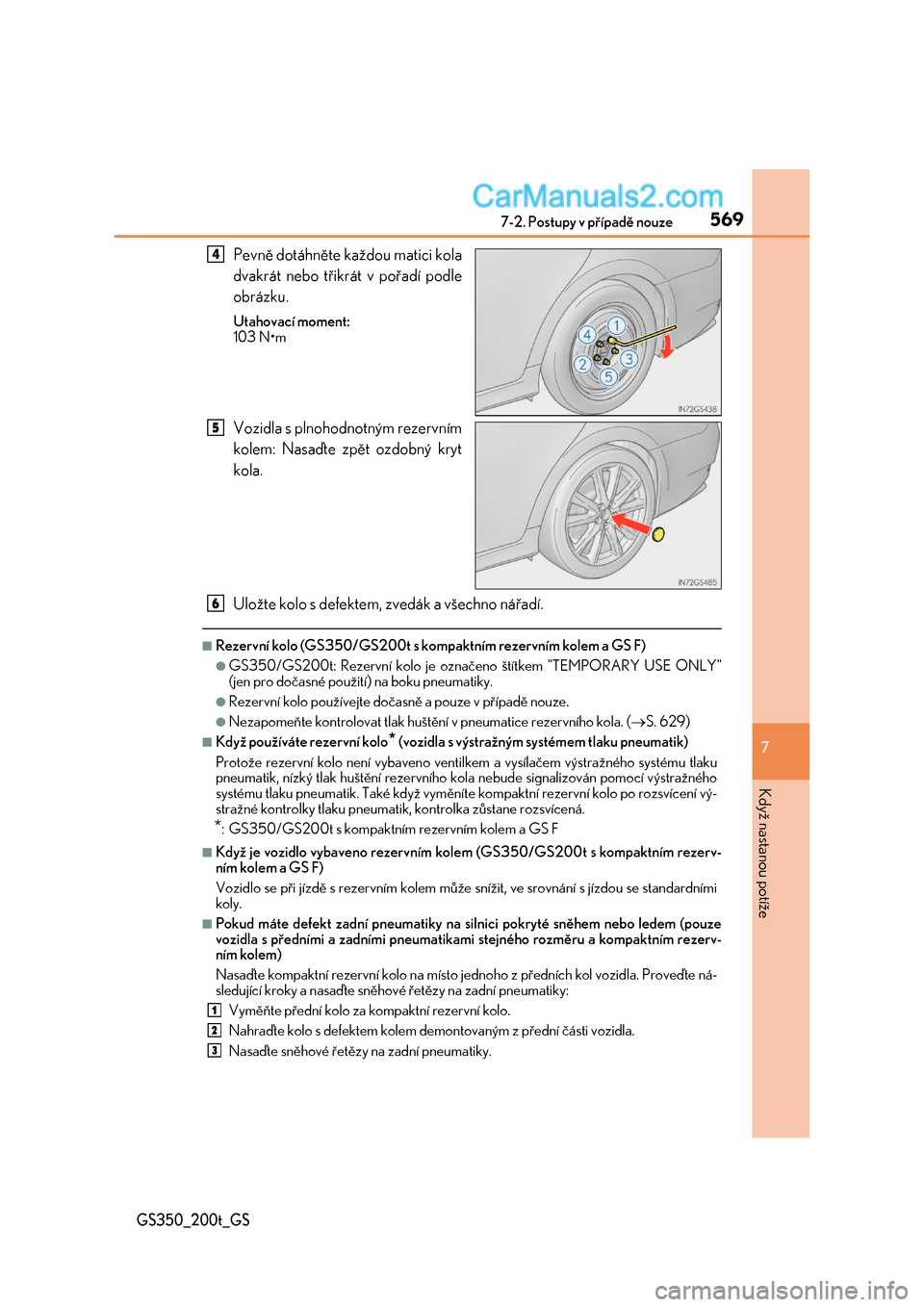

Pevně dotáhněte každou matici kola
dvakrát nebo třikrát v pořadí podle
obrázku.
Utahovací moment:
103 N•m
Vozidla s plnohodnotným rezervním
kolem: Nasaďte zpět ozdobný kryt
kola.
Uložte kolo s defektem, zvedák a všechno nářadí.
■Rezervní kolo (GS350/GS200t s ko mpaktním rezervním kolem a GS F)
●GS350/GS200t: Rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
●Rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštěn í v pneumatice rezervního kola. (S. 629)
■Když používáte rezervní kolo* (vozidla s výstražným systémem tlaku pneumatik)
Protože rezervní kolo není vybaveno ventilkem a vysílačem výstražného systému tlaku pneumatik, nízký tlak huštění rezervního ko la nebude signalizován pomocí výstražného
systému tlaku pneumatik. Také když vyměníte kompaktní rezervní kolo po rozsvícení vý-
stražné kontrolky tlaku pneumatik, kontrolka zůstane rozsvícená.
*: GS350/GS200t s kompaktním rezervním kolem a GS F
■Když je vozidlo vybaveno rezervním kolem (GS350/GS200t s kompaktním rezerv-
ním kolem a GS F)
Vozidlo se při jízdě s rezervním kolem může snížit, ve srovnání s jízdou se standardními koly.
■Pokud máte defekt zadní pn eumatiky na silnici pokryté sněhem nebo ledem (pouze
vozidla s předními a zadními pneumatikami stejného rozměru a kompaktním rezerv- ním kolem)
Nasaďte kompaktní rezervní kolo na místo je dnoho z předních kol vozidla. Proveďte ná-
sledující kroky a nasaďte sněhov é řetězy na zadní pneumatiky:
Vyměňte přední kolo za kompaktní rezervní kolo.
Nahraďte kolo s defektem kolem de montovaným z přední části vozidla.
Nasaďte sněhové řetězy na zadní pneumatiky.
4
5
6
1
2
3

5707-2. Postupy v případě nouze
GS350_200t_GS
