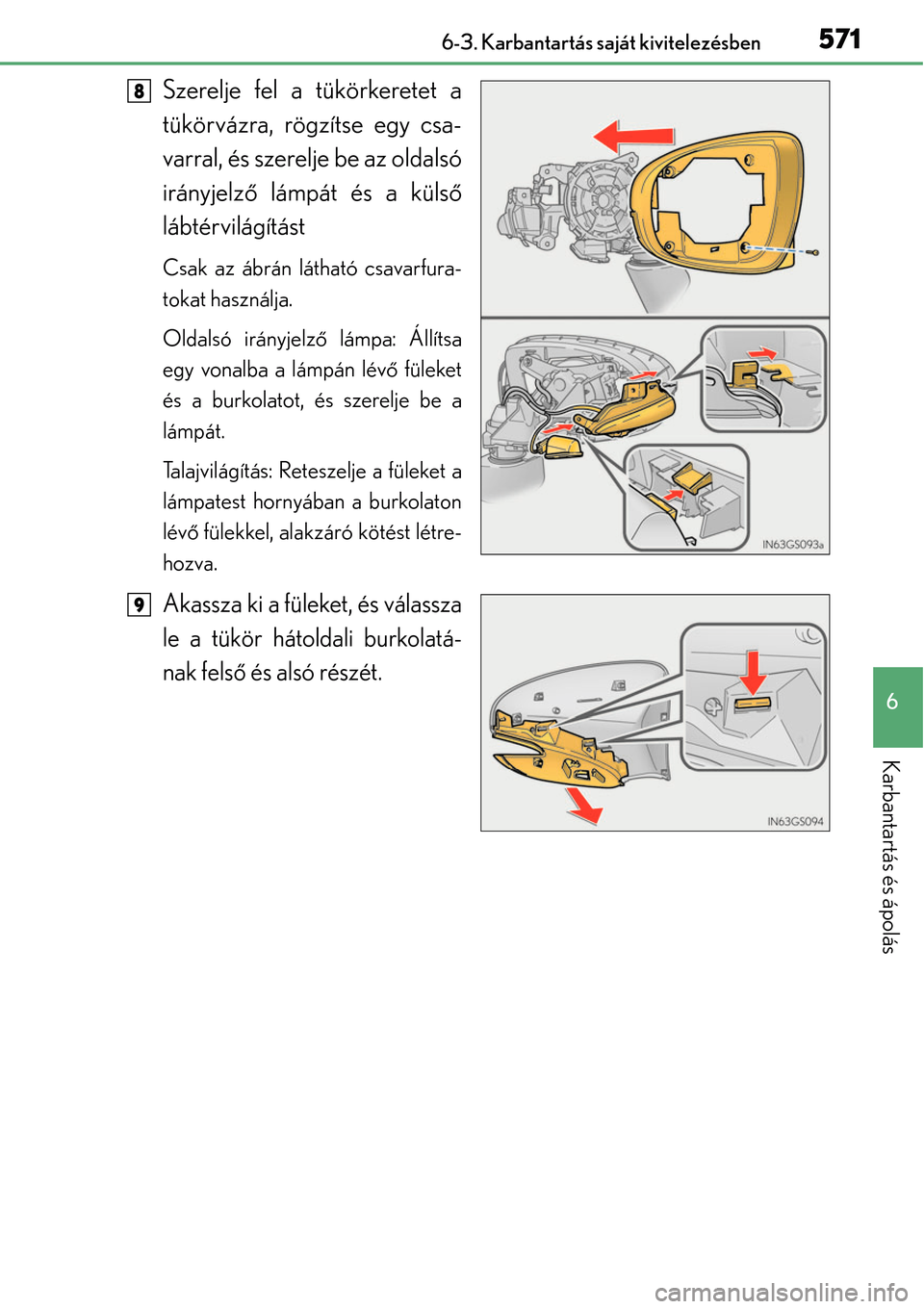

571 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Szerelje fel a tükörkeretet a
tükörvázra, rögzítse egy csa-
varral, és szerelje be az oldalsó
irányjelző lámpát és a küls ő
lábtérvilágítást
Csak az ábrán látható csavarfura-
tokat használja.
Oldalsó irányjelz ő lámpa: Állítsa
egy vonalba a lámpán lév ő füleket
és a burkolatot, és szerelje be a
lámpát.
Talajvilágítás: Reteszelje a füleket a
lámpatest hornyában a burkolaton
lév ő fülekkel, alakzáró kötést létre-
hozva.
Akassza ki a füleket, és válassza
le a tükör hátoldali burkolatá-
nak fels ő és alsó részét.
8
9

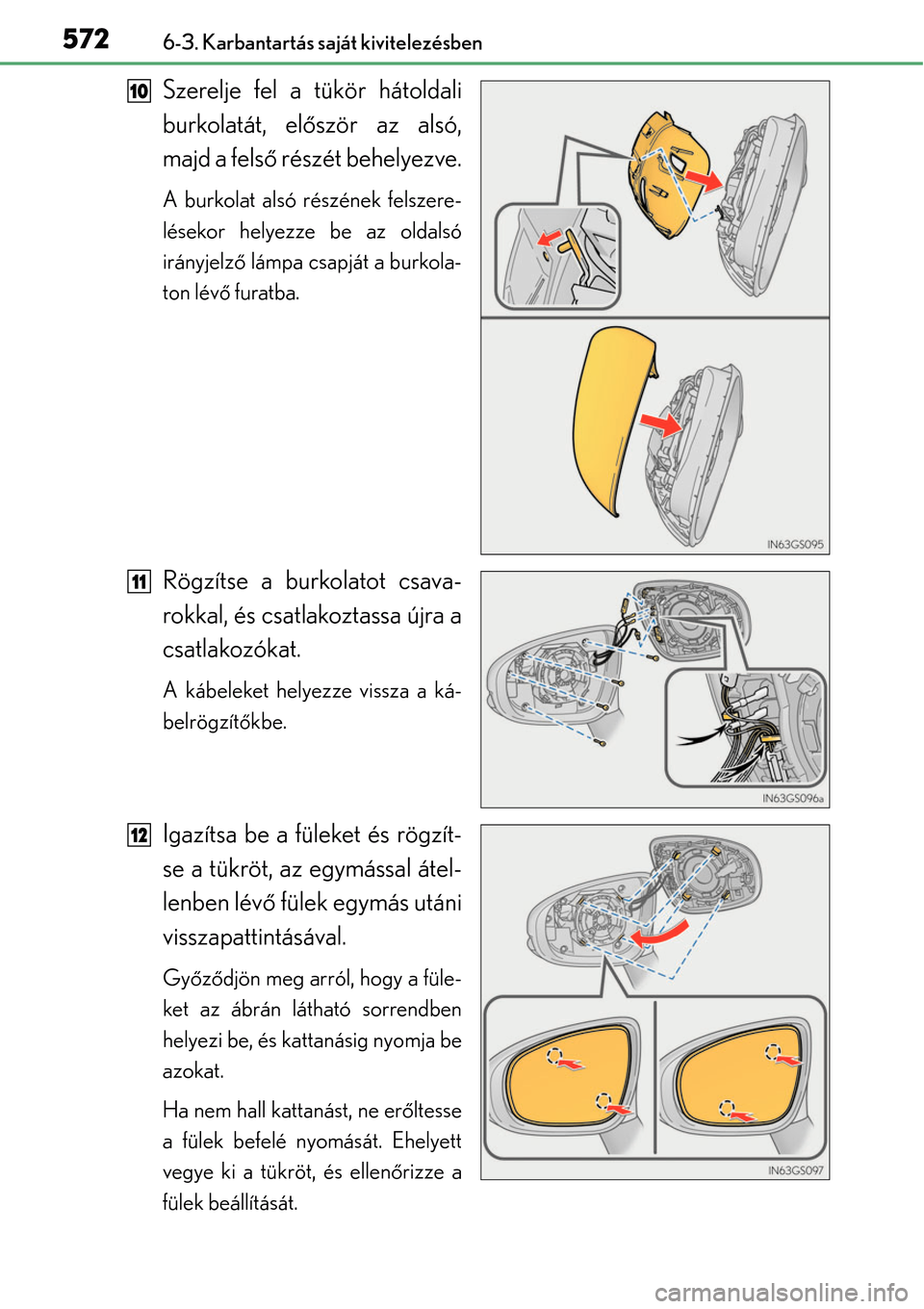

5726-3. Karbantartás saját kivitelezésben
Szerelje fel a tükör hátoldali
burkolatát, először az alsó,
majd a felső részét behelyezve.
A burkolat alsó részének felszere-
lésekor helyezze be az oldalsó
irányjelző lámpa csapját a burkola-
ton lév ő furatba.
Rögzítse a burkolatot csava-
rokkal, és csatlakoztassa újra a
csatlakozókat.
A kábeleket helyezze vissza a ká-
belrögzítő kbe.
Igazítsa be a füleket és rögzít-
se a tükröt, az egymással átel-
lenben lévő fülek egymás utáni
visszapattintásával.
Gy őző djön meg arról, hogy a füle-
ket az ábrán látható sorrendben
helyezi be, és kattanásig nyomja be
azokat.
Ha nem hall kattanást, ne erő ltesse
a fülek befelé nyomását. Ehelyett
vegye ki a tükröt, és ellen őrizze a
fülek beállítását.
10
11
12

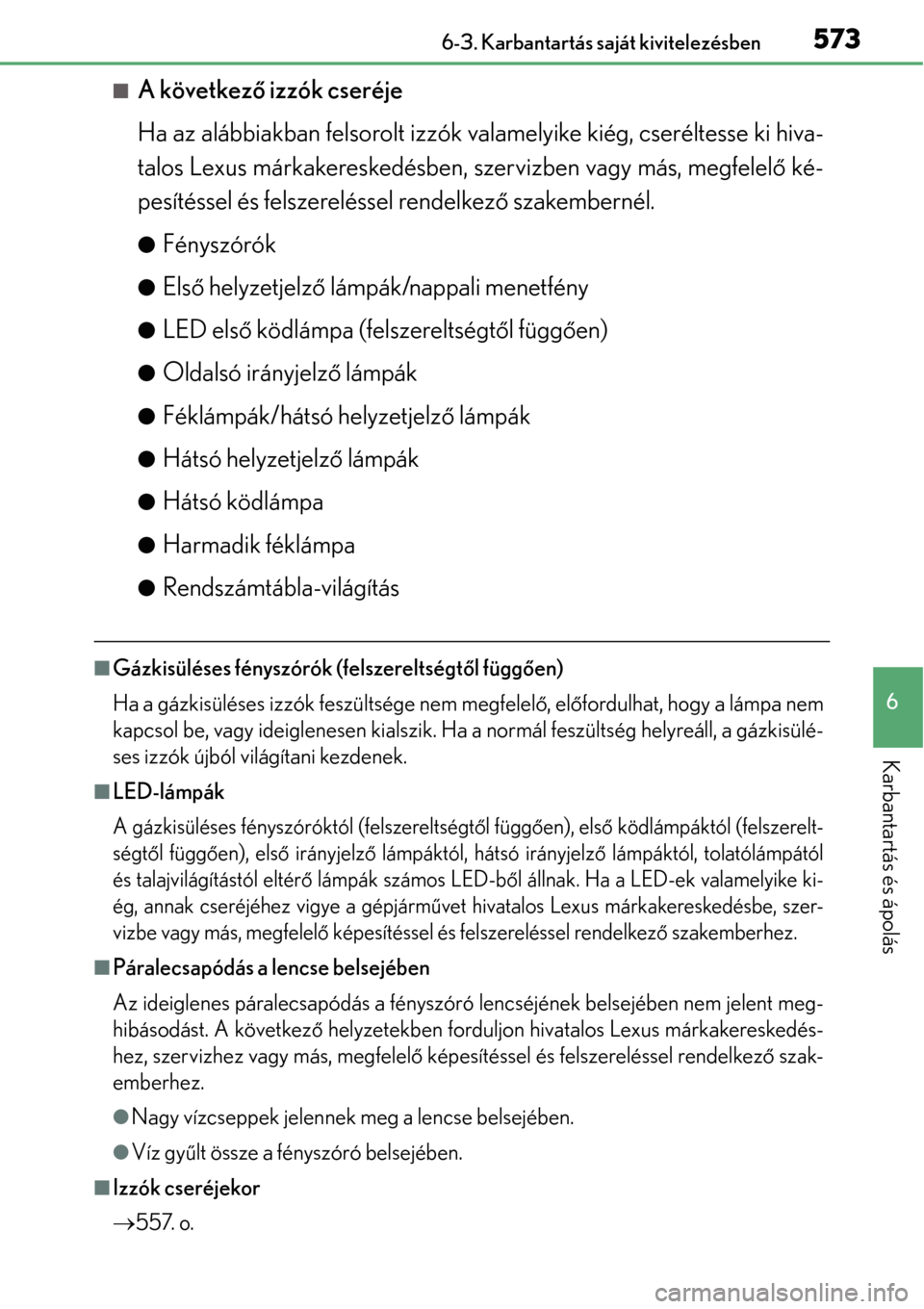

573 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
A következő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cseréltesse ki hiva-
talos Lexus márkakereskedésben, szervizben vagy más, megfelel ő ké-
pesítéssel és felszereléssel rendelkez ő szakembernél.
Fényszórók
Els ő helyzetjelző lámpák/nappali menetfény
LED első ködlámpa (felszereltségtő l függően)
Oldalsó irányjelz ő lámpák
Féklámpák/hátsó helyzetjelző lámpák
Hátsó helyzetjelző lámpák
Hátsó ködlámpa
Harmadik féklámpa
Rendszámtábla-világítás
Gázkisüléses fényszórók (felszereltségt ől függő en)
Ha a gázkisüléses izzók feszültsége nem megfelel ő, el őfordulhat, hogy a lámpa nem
kapcsol be, vagy ideiglenesen kialszik. Ha a normál feszültség helyreáll, a gázkisülé-
ses izzók újból világítani kezdenek.
LED-lámpák
A gázkisüléses fényszóróktól (felszereltségt ől függ ően), els ő ködlámpáktól (felszerelt-
ségt ől függ ően), els ő irányjelző lámpáktól, hátsó irányjelz ő lámpáktól, tolatólámpától
és talajvilágítástól eltér ő lámpák számos LED-bő l állnak. Ha a LED-ek valamelyike ki-
ég, annak cseréjéhez vigye a gépjárm űvet hivatalos Lexus márkakereskedésbe, szer-
vizbe vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.
Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszór ó lencséjének belsejében nem jelent meg-
hibásodást. A következ ő helyzetekben forduljon hivatalos Lexus márkakereskedés-
hez, szervizhez vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő szak-
emberhez.
Nagy vízcseppek jelennek meg a lencse belsejében.
Víz gy űlt össze a fényszóró belsejében.
Izzók cseréjekor
557. o.

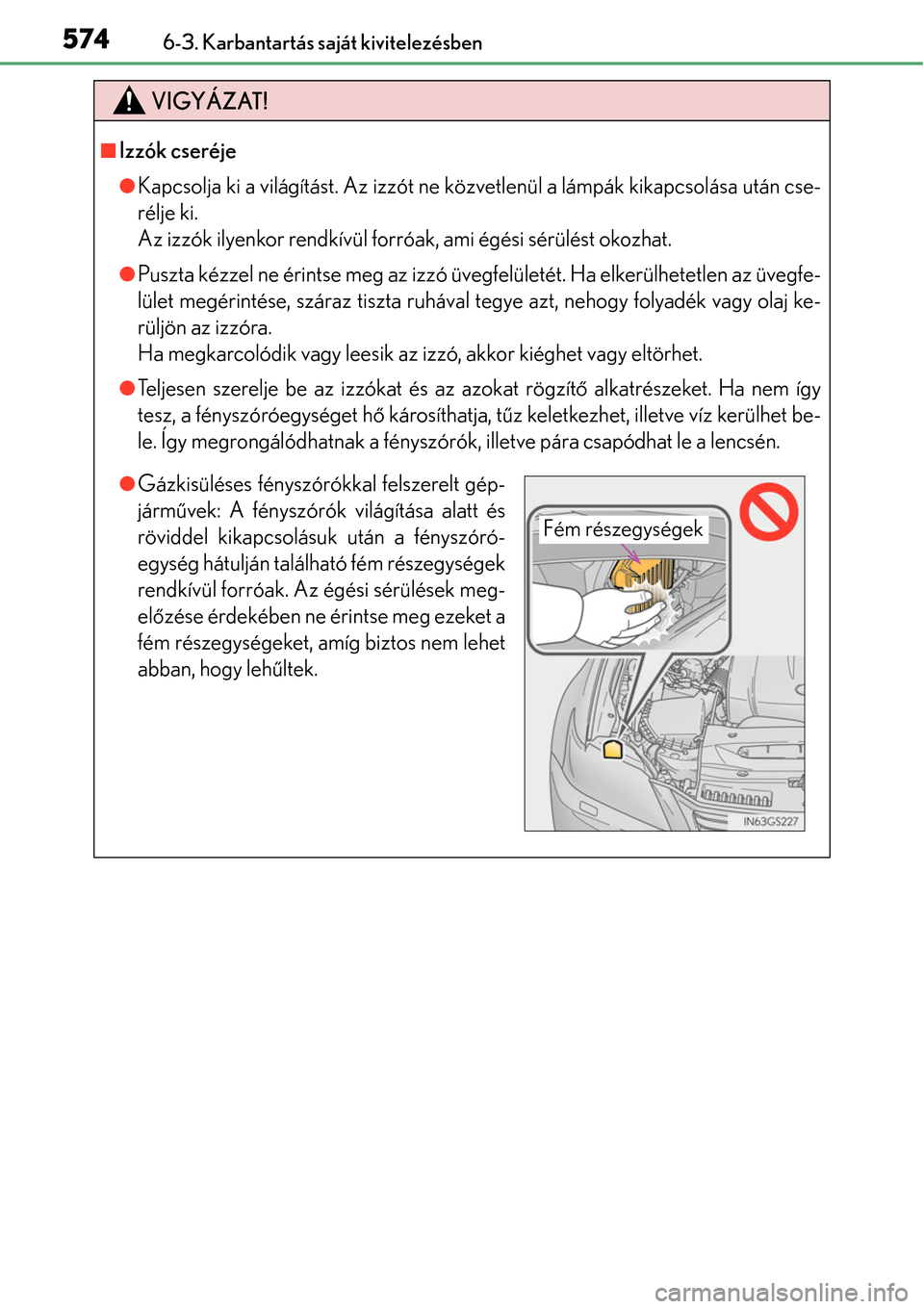

5746-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
Izzók cseréje
Kapcsolja ki a világítást. Az izzót ne közvetlenül a lámpák kikapcsolása után cse-
rélje ki.
Az izzók ilyenkor rendkívül forróak, ami égési sérülést okozhat.
Puszta kézzel ne érintse meg az izzó üvegfelületét. Ha elkerülhetetlen az üvegfe-
lület megérintése, száraz tiszta ruhával tegye azt, nehogy folyadék vagy olaj ke-
rüljön az izzóra.
Ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy eltörhet.
Teljesen szerelje be az izzókat és az azokat rögzít ő alkatrészeket. Ha nem így
tesz, a fényszóróegységet hő károsíthatja, tűz keletkezhet, illetve víz kerülhet be-
le. Így megrongálódhatnak a fényszórók, illetve pára csapódhat le a lencsén.
Gázkisüléses fényszórókkal felszerelt gép-
járm űvek: A fényszórók világítása alatt és
röviddel kikapcsolásuk után a fényszóró-
egység hátulján található fém részegységek
rendkívül forróak. Az égési sérülések meg-
el őzése érdekében ne érintse meg ezeket a
fém részegységeket, amíg biztos nem lehet
abban, hogy leh űltek.
Fém részegységek

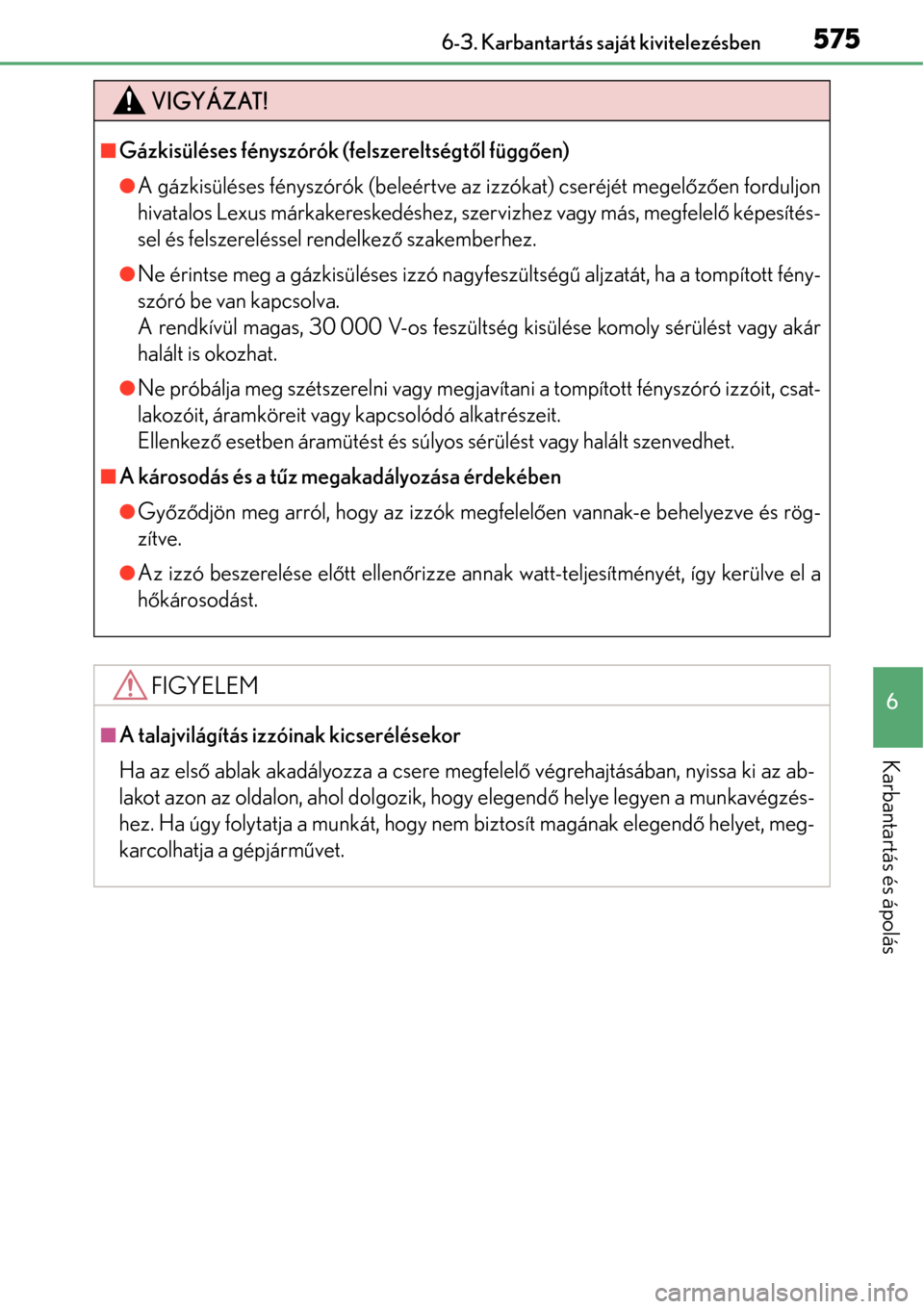

575 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
VIGYÁZAT!
Gázkisüléses fényszórók (felszereltségtől függ ően)
A gázkisüléses fényszórók (beleértve az izzókat) cseréjét megel őző en forduljon
hivatalos Lexus márkakereskedéshez, szervizhez vagy más, megfelelő képesítés-
sel és felszereléssel rendelkez ő szakemberhez.
Ne érintse meg a gázkisüléses izzó nagyfeszültség ű aljzatát, ha a tompított fény-
szóró be van kapcsolva.
A rendkívül magas, 30 000 V-os feszültség kisülése komoly sérülést vagy akár
halált is okozhat.
Ne próbálja meg szétszerelni vagy megjavítani a tompított fényszóró izzóit, csat-
lakozóit, áramköreit vagy kapcsolódó alkatrészeit.
Ellenkez ő esetben áramütést és súlyos sérülést vagy halált szenvedhet.
A károsodás és a t űz megakadályozása érdekében
Gy őző djön meg arról, hogy az izzók megfelel ően vannak-e behelyezve és rög-
zítve.
Az izzó beszerelése el őtt ellenő rizze annak watt-teljesítményét, így kerülve el a
h ő károsodást.
FIGYELEM
A talajvilágítás izzóinak kicserélésekor
Ha az els ő ablak akadályozza a csere megfelel ő végrehajtásában, nyissa ki az ab-
lakot azon az oldalon, ah ol dolgozik, hogy elegendő helye legyen a munkavégzés-
hez. Ha úgy folytatja a munkát, ho gy nem biztosít magának elegendő helyet, meg-
karcolhatja a gépjárm űvet.

5766-3. Karbantartás saját kivitelezésben

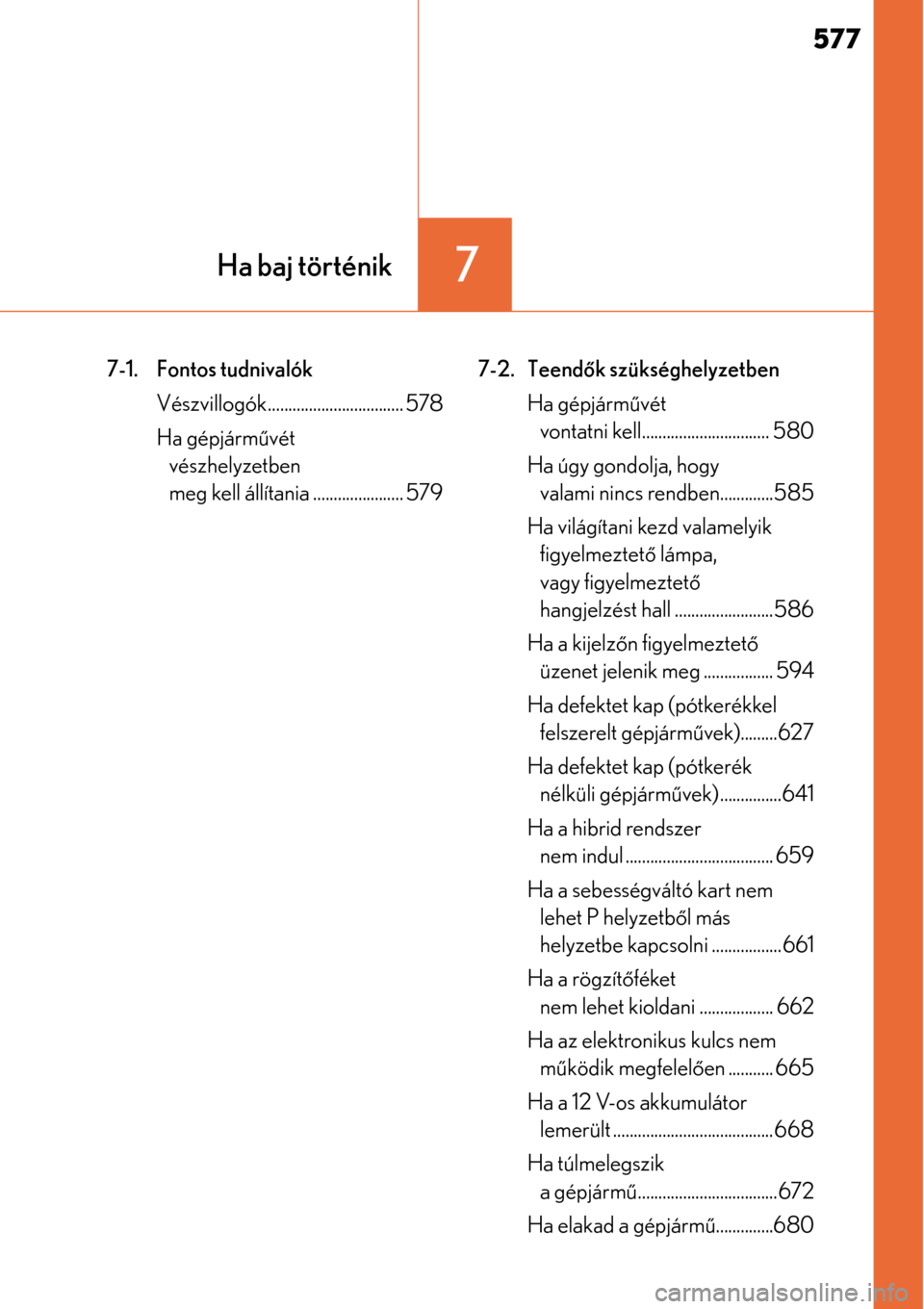

577
7Ha baj történik
7-1. Fontos tudnivalókVészvillogók................................. 578
Ha gépjárm űvét
vészhelyzetben
meg kell állítania ...................... 579 7-2. Teend
ők szükséghelyzetben
Ha gépjárm űvét
vontatni kell......... ...................... 580
Ha úgy gondolja, hogy valami nincs rendben.............585
Ha világítani kezd valamelyik figyelmeztet ő lámpa,
vagy figyelmeztet ő
hangjelzést hall ........................586
Ha a kijelző n figyelmeztet ő
üzenet jelenik meg ................. 594
Ha defektet kap (pótkerékkel felszerelt gépjárm űvek).........627
Ha defektet kap (pótkerék nélküli gépjárművek) ...............641
Ha a hibrid rendszer nem indul .................................... 659
Ha a sebességváltó kart nem lehet P helyzetbő l más
helyzetbe kapcsolni .................661
Ha a rögzít őféket
nem lehet kioldani .................. 662
Ha az elektronikus kulcs nem m űködik megfelel ően ........... 665
Ha a 12 V-os akkumulátor lemerült ................ .......................668
Ha túlmelegszik a gépjármű ..................................672
Ha elakad a gépjármű ..............680

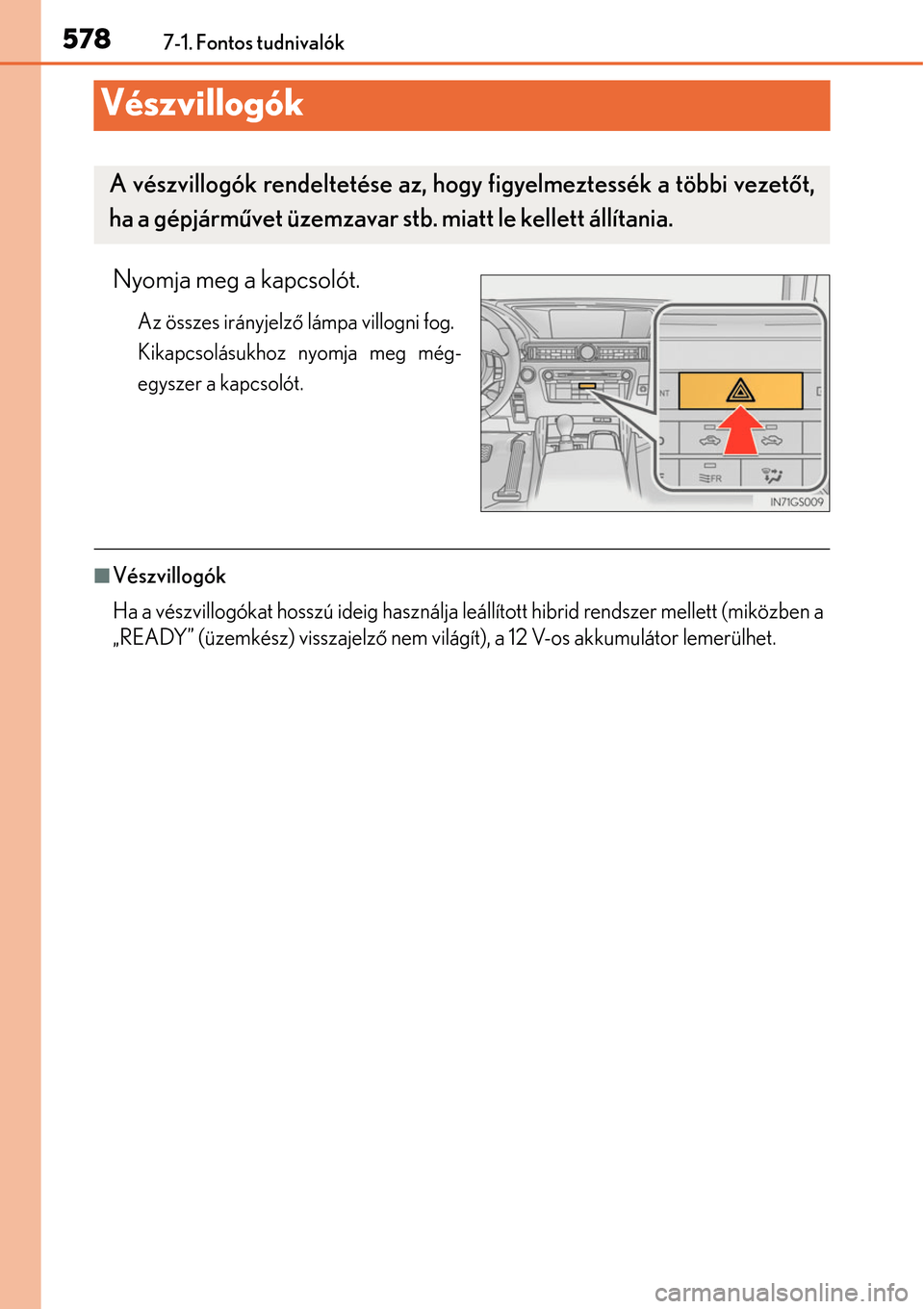

5787-1. Fontos tudnivalók
Vészvillogók
Nyomja meg a kapcsolót.
Az összes irányjelző lámpa villogni fog.
Kikapcsolásukhoz nyomja meg még-
egyszer a kapcsolót.
Vészvillogók
Ha a vészvillogókat hosszú ideig használja leá llított hibrid rendszer mellett (miközben a
„READY” (üzemkész) visszajelz ő nem világít), a 12 V-os akkumulátor lemerülhet.
A vészvillogók rendeltetése az, hogy figyelmeztessék a többi vezető t,
ha a gépjárm űvet üzemzavar stb. miatt le kellett állítania.

579
7
7-1. Fontos tudnivalók
Ha baj történik
Ha gépjárm
űvét vészhelyzetben meg kell állí-
tania
Határozottan lépjen mindkét lábával a fékpedálra, és er ősen nyomja le.
Ne pumpálja a fékpedált, mivel így a gépjárm ű lelassítása egyre nagyobb erőfe-
szítést igényel.
Kapcsolja a sebességváltó kart N helyzetbe.
Ha a sebességváltó kart N helyzetbe kapcsolta
Miután lelassított, az útról félre húzódva állítsa meg a gépjárm űvet.
Állítsa le a hibrid rendszert.
Ha a sebességváltó kart nem tudja N helyzetbe kapcsolni
A lehet ő legerő teljesebb lassítás érdekében tartsa lenyomva a fékpe-
dált mindkét lábával.
A hibrid rendszer leállításához
nyomja a motorindító gombot
legalább 2 másodpercig, vagy
egymás után legalább 3-szor
nyomja meg röviden.
Az útról félre húzódva, biztonságos helyen állítsa meg a gépjárm űvet.
Kizárólag vészhelyzetben, ha például a szokásos módon lehetetlen
megállítani a gépjárm űvet, a következő eljárással állítsa meg:
1
2
3
4
3
Nyomja legalább 2 másodpercig, vagy
legalább 3-szor nyomja meg röviden
4
VIGYÁZAT!
Ha a hibrid rendszert menet közben kell leállítani
Az elektronikus kormányzás-rásegítés megsz űnik, ezzel a kormánykerék elfordí-
tása nehezebbé válik. Amennyir e csak lehet, lassítson, mielőtt kikapcsolná a hibrid
rendszert.
5

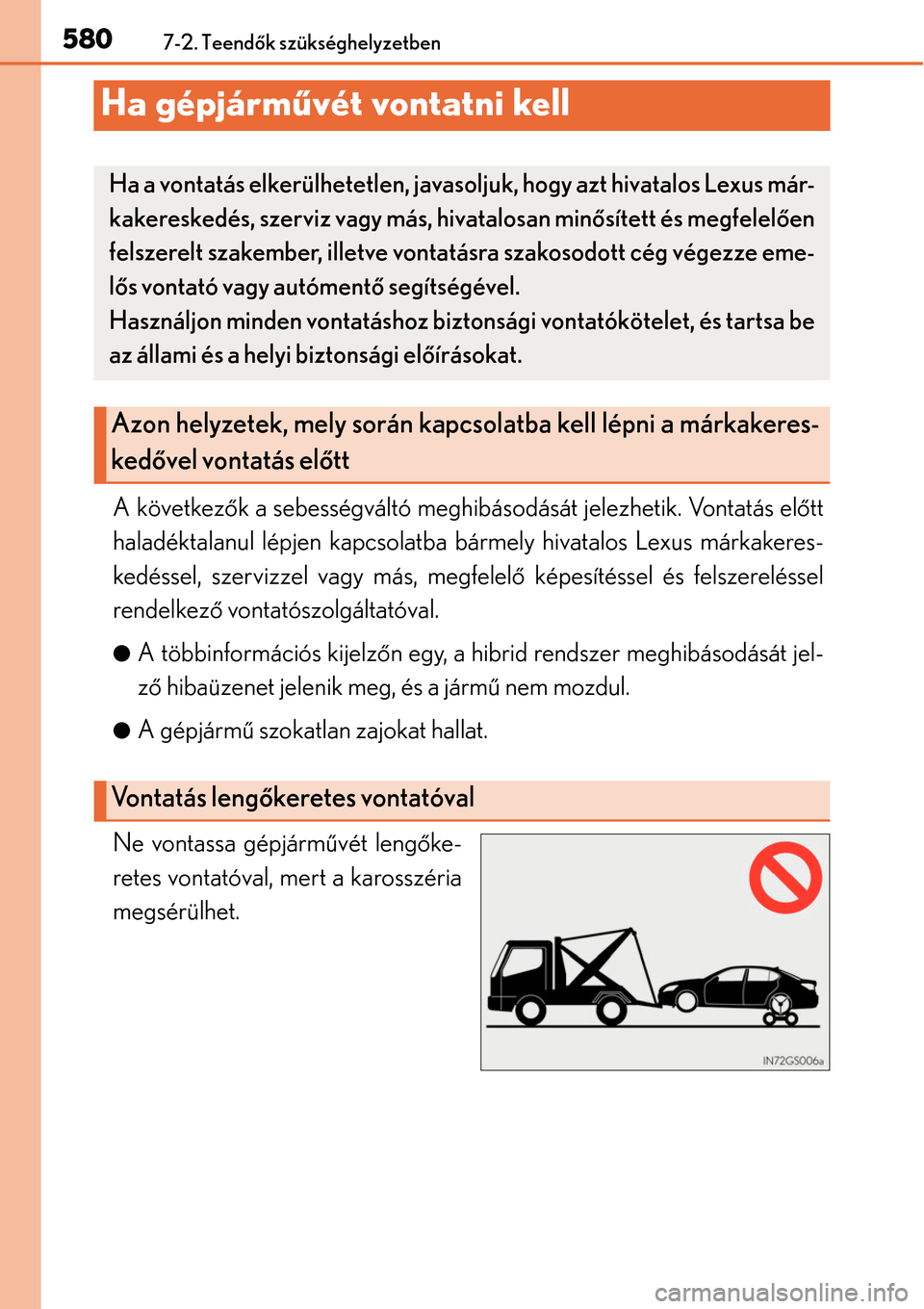

5807-2. Teendők szükséghelyzetben
Ha gépjárm űvét vontatni kell
A következők a sebességváltó meghibásodását jelezhetik. Vontatás el őtt
haladéktalanul lépjen kapcsolatba bármely hivatalos Lexus márkakeres-
kedéssel, szervizzel vagy más, megfelelő képesítéssel és felszereléssel
rendelkez ő vontatószolgáltatóval.
A többinformációs kijelző n egy, a hibrid rendszer meghibásodását jel-
z ő hibaüzenet jelenik meg, és a járm ű nem mozdul.
A gépjárm ű szokatlan zajokat hallat.
Ne vontassa gépjárm űvét leng őke-
retes vontatóval, mert a karosszéria
megsérülhet.
Ha a vontatás elkerülhetetlen, javasoljuk, hogy azt hivatalos Lexus már-
kakereskedés, szerviz vagy más, hivatalosan min ősített és megfelel ően
felszerelt szakember, illetve vontatásra szakosodott cég végezze eme-
lő s vontató vagy autómentő segítségével.
Használjon minden vontatáshoz biztonsági vontatókötelet, és tartsa be
az állami és a helyi biztonsági el őírásokat.
Azon helyzetek, mely során kapcsolatba kell lépni a márkakeres-
ked ővel vontatás el őtt
Vontatás lengőkeretes vontatóval
