481 6-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
GS450h_300h_OM_OM30F03S_(ES)
■Después de cambiar un fusible
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea necesa-
rio cambiar una bombilla. ( →P. 4 8 2 )
●Si el fusible cambiado se funde de nuevo, póngase en contacto con un concesionario o
taller de reparaciones Lexus autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
■Si hay una sobrecarga en un circuito
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de cables.
■Al cambiar las bombillas
Lexus le recomienda la utilización de productos Lexus genuinos diseñados para este vehí-
culo. Debido a que determinadas bombillas están conectadas a circuitos diseñados para evi-
tar la sobrecarga, las piezas no genuinas o las piezas no diseñadas para este vehículo podrían
no ser utilizables.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.
Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sustituya un
fusible por cualquier otro objeto.
●Utilice siempre fusibles originales Lexus o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
●No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Lexus autori-
zado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado,
para determinar y solucionar la causa de la sobrecarga eléctrica.

4826-3. Mantenimiento que puede realizar usted mismo
GS450h_300h_OM_OM30F03S_(ES)

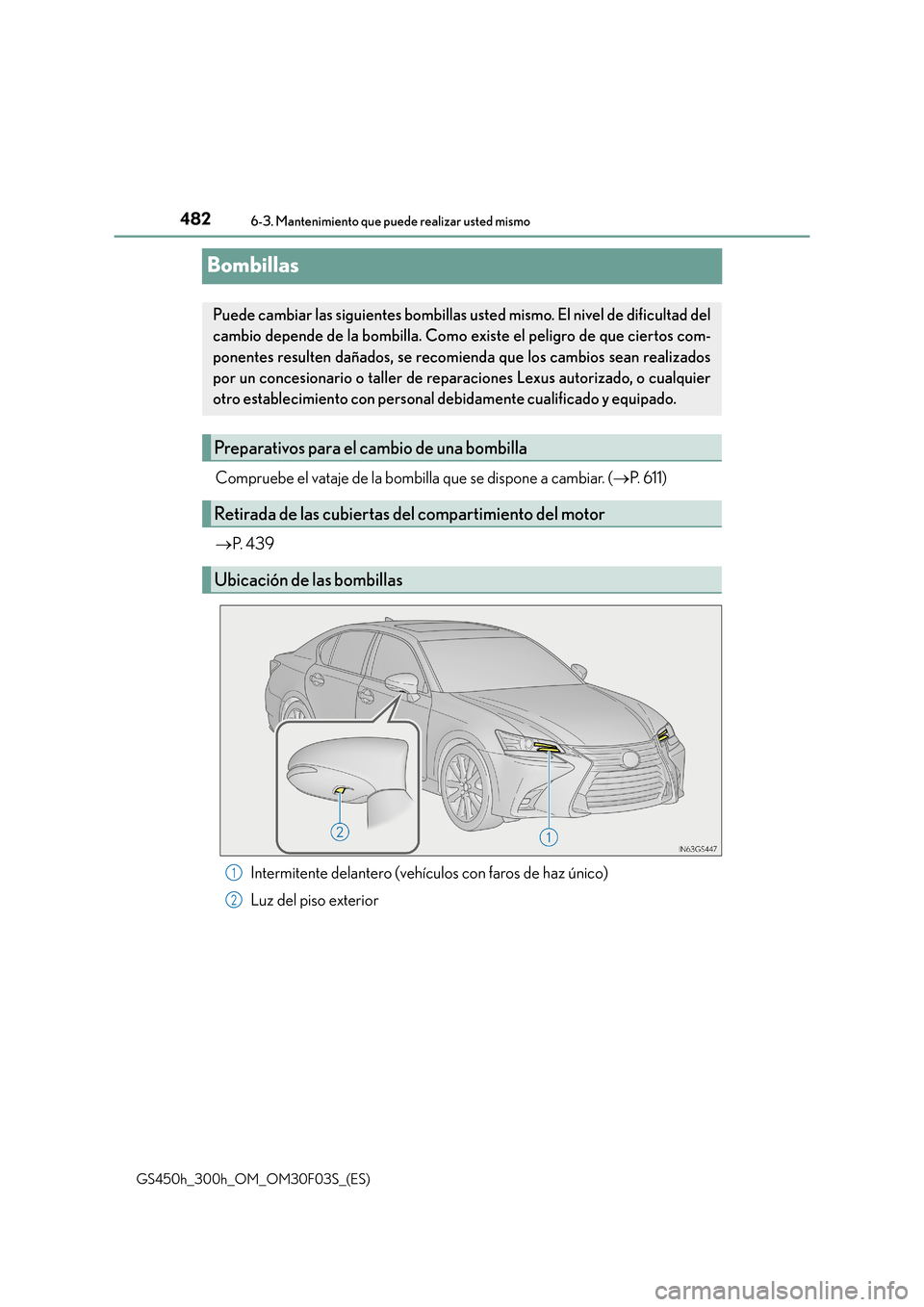

Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (→P. 611)
→ P. 4 3 9
Intermitente delantero (vehículos con faros de haz único)
Luz del piso exterior
Puede cambiar las siguientes bombillas usted mismo. El nivel de dificultad del
cambio depende de la bombilla. Como existe el peligro de que ciertos com-
ponentes resulten dañados, se recomienda que los cambios sean realizados
por un concesionario o taller de reparaciones Lexus autorizado, o cualquier
otro establecimiento con personal debidamente cualificado y equipado.
Preparativos para el cambio de una bombilla
Retirada de las cubiertas de l compartimiento del motor
Ubicación de las bombillas
1
2

483 6-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
GS450h_300h_OM_OM30F03S_(ES)■
Intermitente delantero (vehículos con faros de haz único)
Solo para el lado izquierdo: Quite
el perno y desplace la abertura
del depósito del líquido lavapara-
brisas.
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Cambio de las bombillas
1
2
3

4846-3. Mantenimiento que puede realizar usted mismo
GS450h_300h_OM_OM30F03S_(ES)

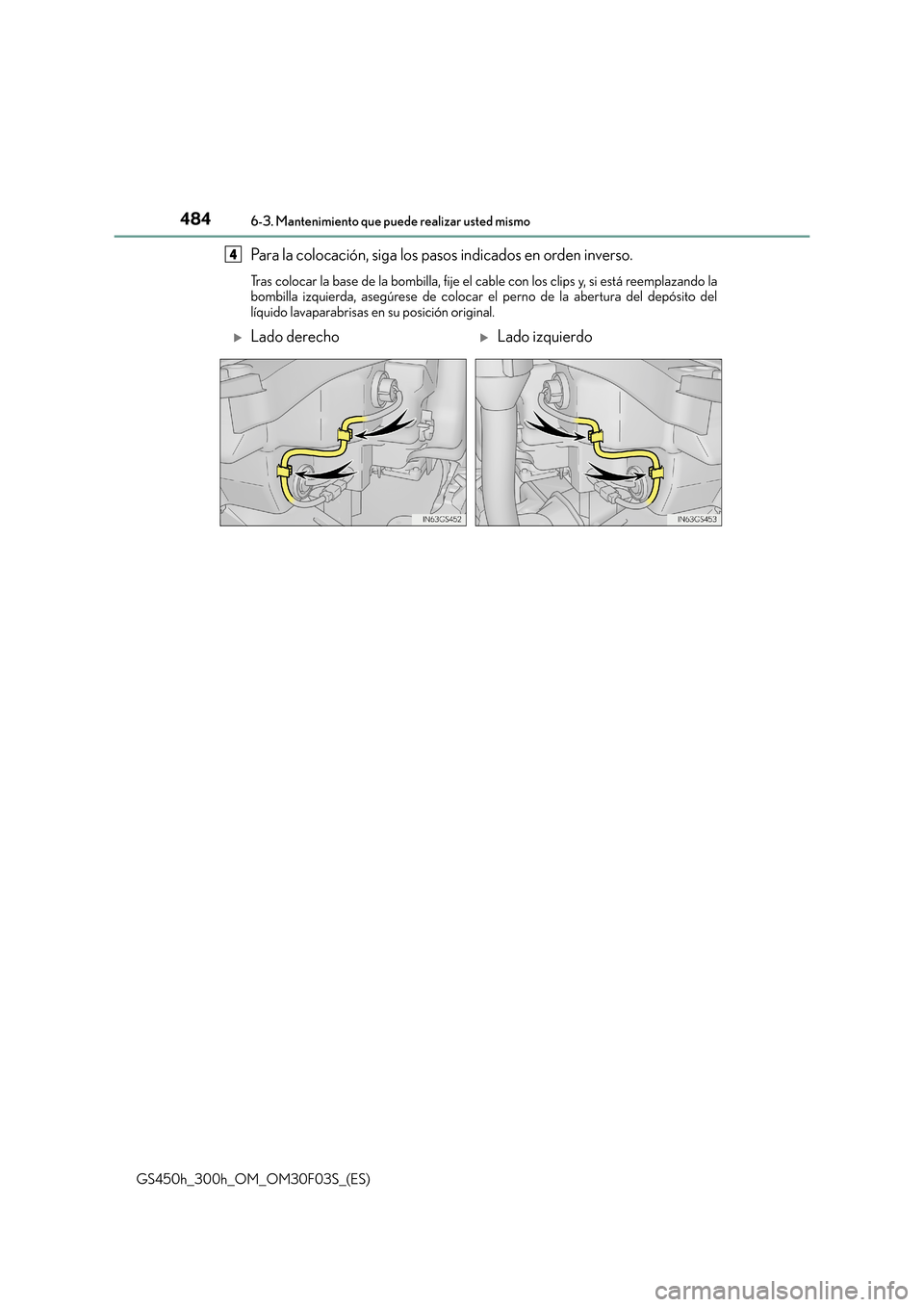

Para la colocación, siga los pasos indicados en orden inverso.
Tras colocar la base de la bombilla, fije el cable con los clips y, si está reemplazando la
bombilla izquierda, asegúrese de colocar el perno de la abertura del depósito del
líquido lavaparabrisas en su posición original.
4
XLado derechoXLado izquierdo

485 6-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
GS450h_300h_OM_OM30F03S_(ES)■

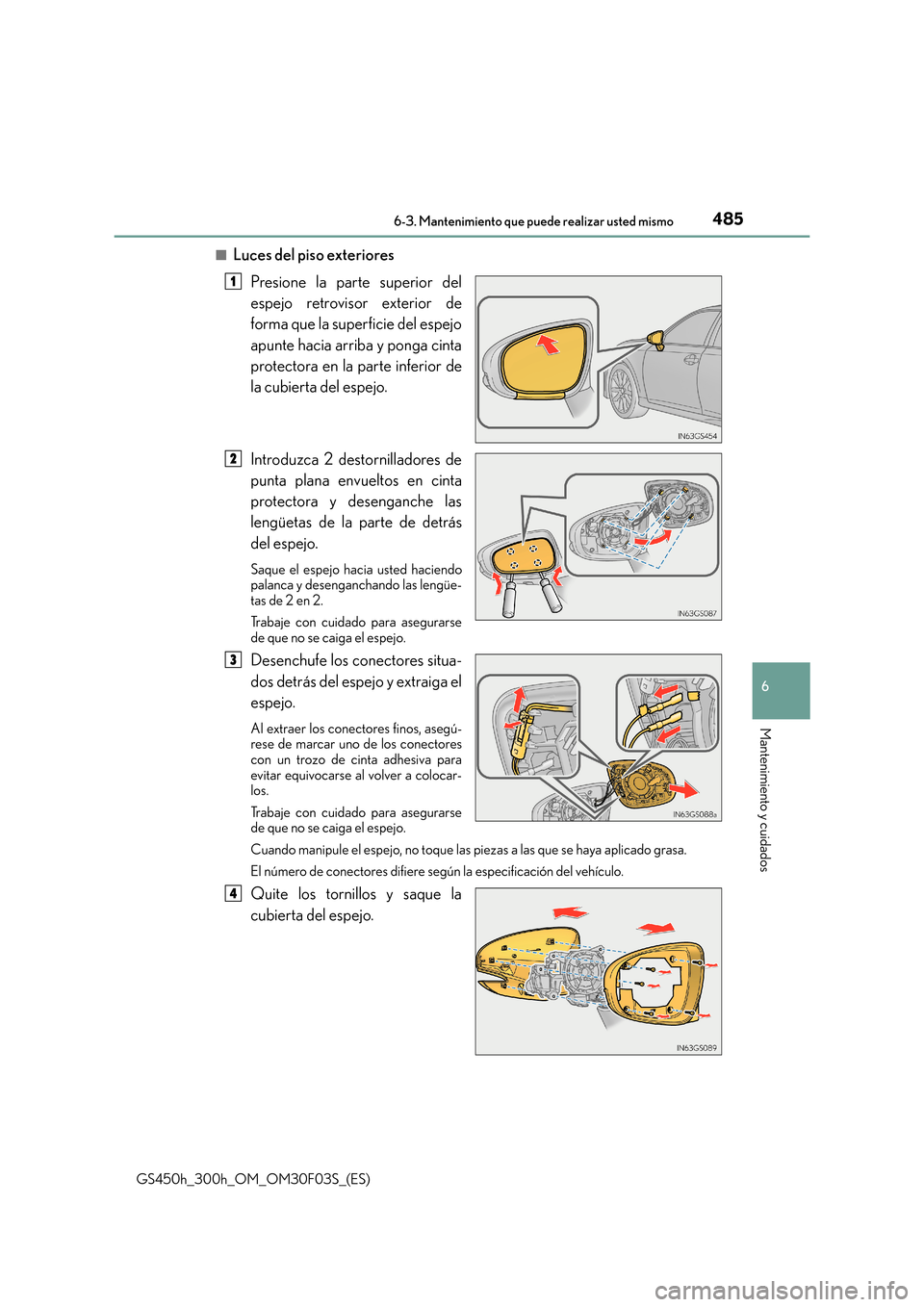

Luces del piso exteriores
Presione la parte superior del
espejo retrovisor exterior de
forma que la superficie del espejo
apunte hacia arriba y ponga cinta
protectora en la parte inferior de
la cubierta del espejo.
Introduzca 2 destornilladores de
punta plana envueltos en cinta
protectora y desenganche las
lengüetas de la parte de detrás
del espejo.
Saque el espejo hacia usted haciendo
palanca y desenganchando las lengüe-
tas de 2 en 2.
Trabaje con cuidado para asegurarse
de que no se caiga el espejo.
Desenchufe los conectores situa-
dos detrás del espejo y extraiga el
espejo.
Al extraer los conectores finos, asegú-
rese de marcar uno de los conectores
con un trozo de cinta adhesiva para
evitar equivocarse al volver a colocar-
los.
Trabaje con cuidado para asegurarse
de que no se caiga el espejo.
Cuando manipule el espejo, no toque las piezas a las que se haya aplicado grasa.
El número de conectores difiere según la especificación del vehículo.
Quite los tornillos y saque la
cubierta del espejo.
1
2
3
4

4866-3. Mantenimiento que puede realizar usted mismo
GS450h_300h_OM_OM30F03S_(ES)
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Después de colocar la bombilla
nueva, fije el portalámparas al
cuerpo de la bombilla.
Al insertar el portalámparas, alinee las
marcas impresas en el cuerpo de la
bombilla con las marcas del portalám-
paras.
5
6
7

487 6-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
GS450h_300h_OM_OM30F03S_(ES)

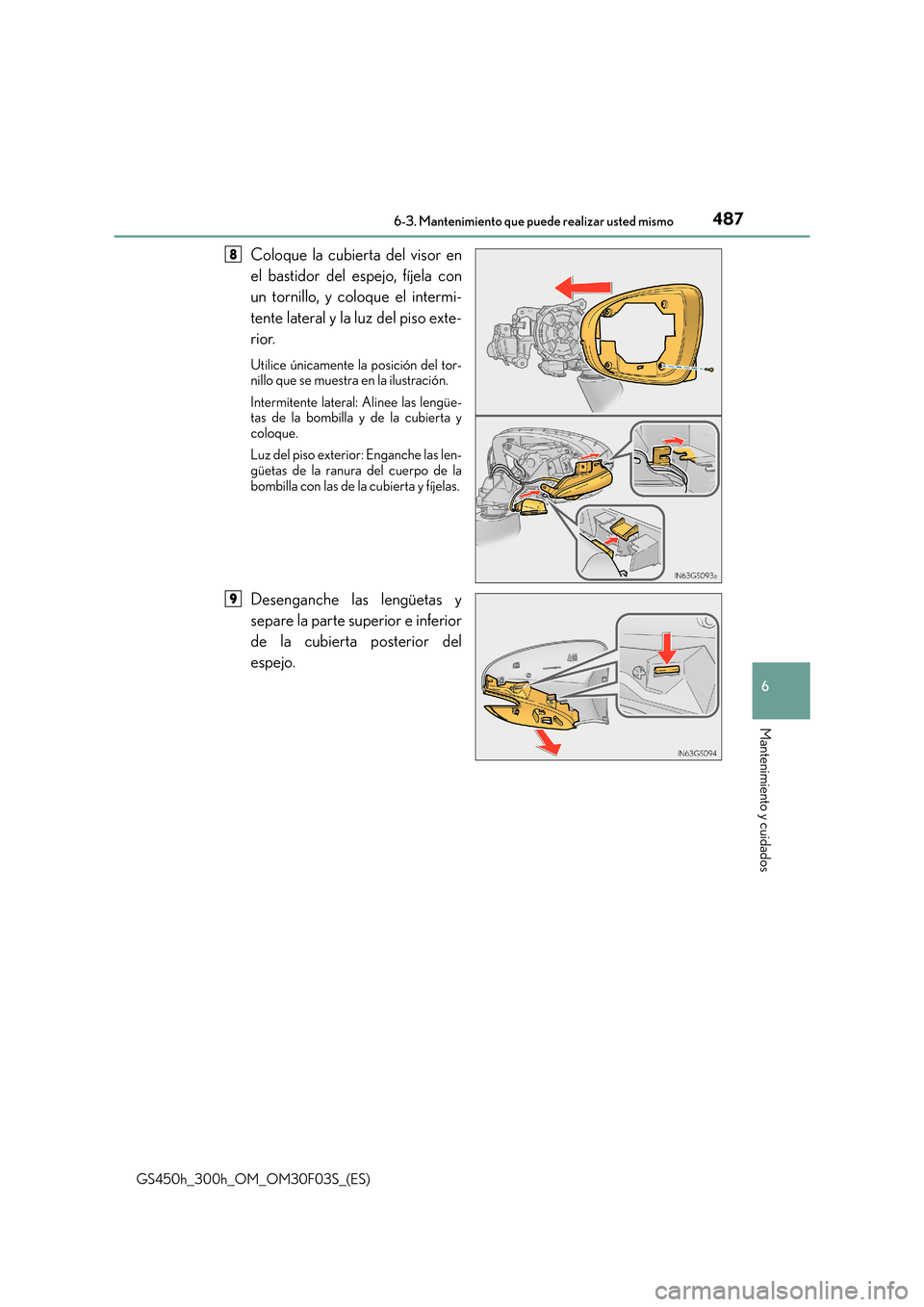

Coloque la cubierta del visor en
el bastidor del espejo, fíjela con
un tornillo, y coloque el intermi-
tente lateral y la luz del piso exte-
rior.
Utilice únicamente la posición del tor-
nillo que se muestra en la ilustración.
Intermitente lateral: Alinee las lengüe-
tas de la bombilla y de la cubierta y
coloque.
Luz del piso exterior: Enganche las len-
güetas de la ranura del cuerpo de la
bombilla con las de la cubierta y fíjelas.
Desenganche las lengüetas y
separe la parte superior e inferior
de la cubierta posterior del
espejo.
8
9

4886-3. Mantenimiento que puede realizar usted mismo
GS450h_300h_OM_OM30F03S_(ES)

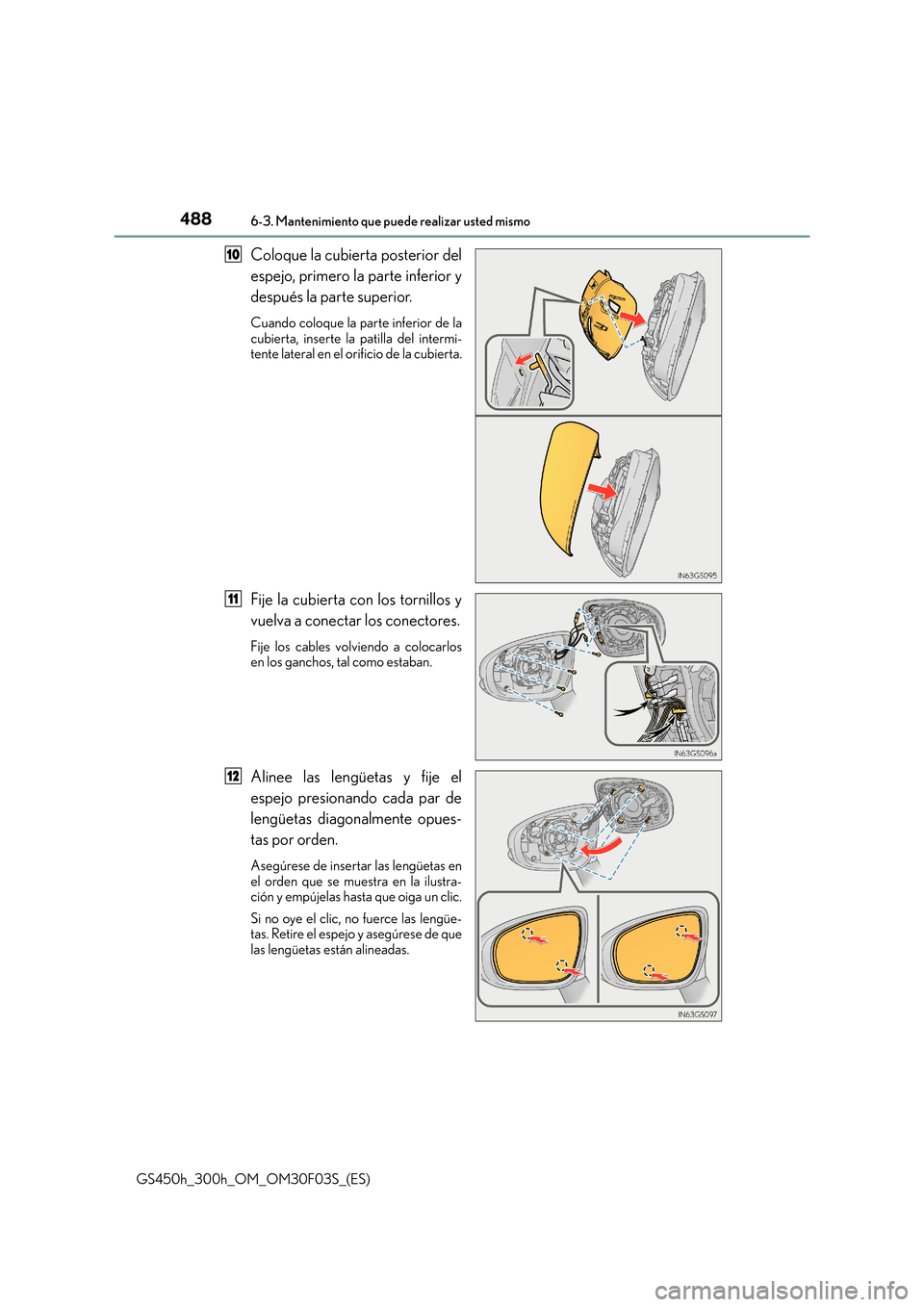

Coloque la cubierta posterior del
espejo, primero la parte inferior y
después la parte superior.
Cuando coloque la parte inferior de la
cubierta, inserte la patilla del intermi-
tente lateral en el orificio de la cubierta.
Fije la cubierta con los tornillos y
vuelva a conectar los conectores.
Fije los cables volviendo a colocarlos
en los ganchos, tal como estaban.
Alinee las lengüetas y fije el
espejo presionando cada par de
lengüetas diagonalmente opues-
tas por orden.
Asegúrese de insertar las lengüetas en
el orden que se muestra en la ilustra-
ción y empújelas hasta que oiga un clic.
Si no oye el clic, no fuerce las lengüe-
tas. Retire el espejo y asegúrese de que
las lengüetas están alineadas.
10
11
12

489 6-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
GS450h_300h_OM_OM30F03S_(ES)■
Cambio de las bombillas siguientes
Si se funde una luz de las que se indican a continuación, hágala cambiar en un
concesionario o taller de reparaciones Lexus autorizado, o en cualquier otro
establecimiento con personal debidamente cualificado y equipado.
●Fa ros
●Luces de posición delanteras/luces de conducción diurna
●Luces antiniebla delanteras
●Intermitentes delanteros (vehículos con faros de haz triple)
●Intermitentes laterales
●Luces de freno/traseras
●Luces de freno
●Luz antiniebla trasera
●Intermitentes traseros
●Luces de marcha atrás
●Tercera luz de freno
●Luces de la matrícula
■Luces LED
Exceptuando el intermitente delantero (vehículos
con faros de haz único) y las luces del piso
exteriores, el resto de las luces están formadas por varios LED. Si alguno de los LED se funde,
lleve el vehículo a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier
otro establecimiento con personal debidamente cualificado y equipado, para cambiar la luz.
■Condensación acumulada en el interior de las lentes
La condensación que se forma temporalmente en el interior de las lentes de los faros no
indica un fallo de funcionamiento. Si observa algu na de las siguientes situaciones, solicite más
información a su concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y equipado:
●Formación de grandes gotas de agua en el interior de las lentes.
●Presencia de agua en el interior de los faros.
■Al cambiar las bombillas
→ P. 4 8 1

4906-3. Mantenimiento que puede realizar usted mismo
GS450h_300h_OM_OM30F03S_(ES)

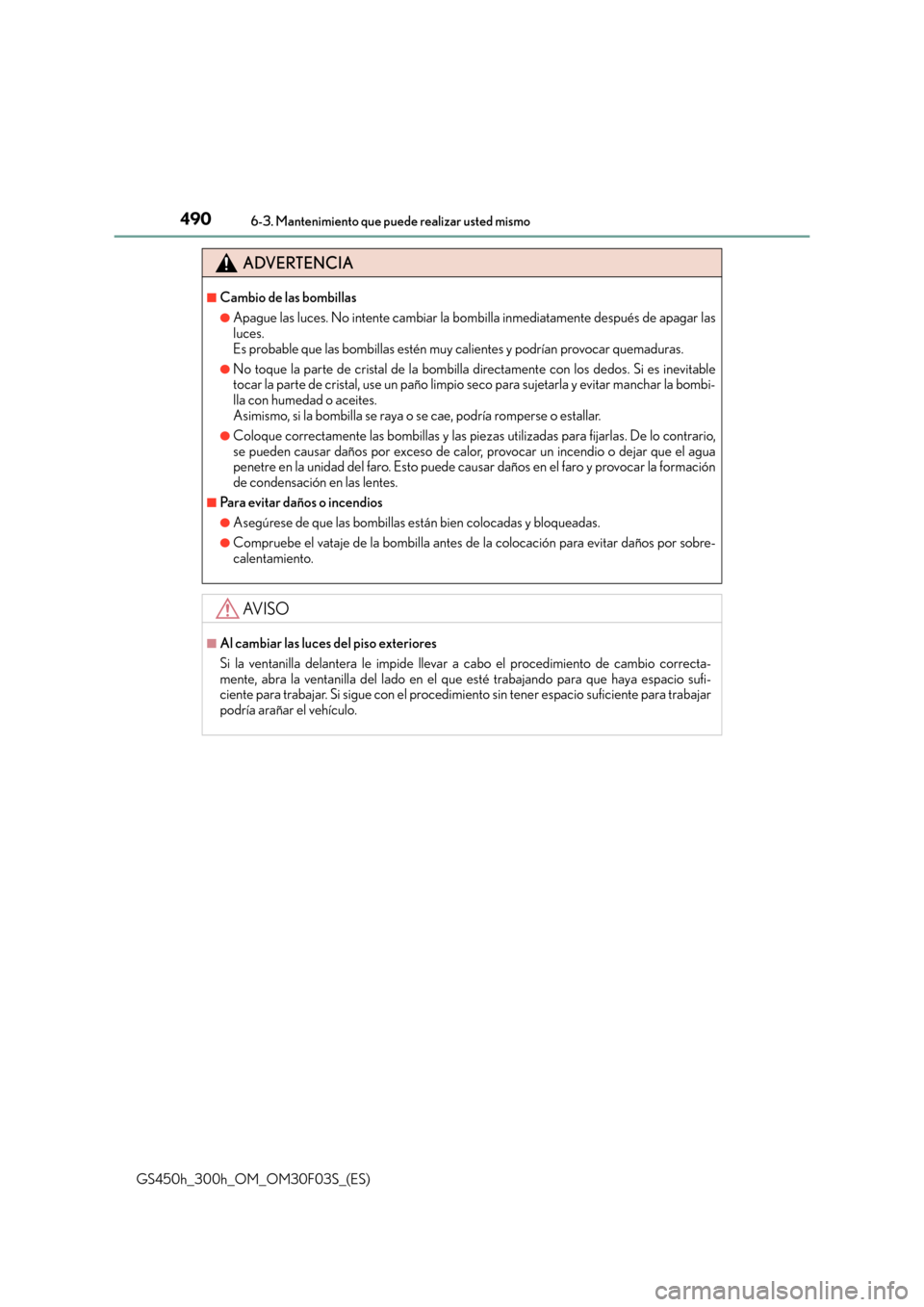

ADVERTENCIA
■Cambio de las bombillas
●Apague las luces. No intente cambiar la bombilla inmediatamente después de apagar las
luces.
Es probable que las bombillas estén muy calientes y podrían provocar quemaduras.
●No toque la parte de cristal de la bombilla directamente con los dedos. Si es inevitable
tocar la parte de cristal, use un paño limpio seco para sujetarla y evitar manchar la bombi-
lla con humedad o aceites.
Asimismo, si la bombilla se raya o se cae, podría romperse o estallar.
●Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo contrario,
se pueden causar daños por exceso de calor, provocar un incendio o dejar que el agua
penetre en la unidad del faro. Esto puede causar daños en el faro y provocar la formación
de condensación en las lentes.
■Para evitar daños o incendios
●Asegúrese de que las bombillas están bien colocadas y bloqueadas.
●Compruebe el vataje de la bombilla antes de la colocación para evitar daños por sobre-
calentamiento.
AV I S O
■Al cambiar las luces del piso exteriores
Si la ventanilla delantera le impide llevar a cabo el procedimiento de cambio correcta-
mente, abra la ventanilla del lado en el que esté trabajando para que haya espacio sufi-
ciente para trabajar. Si sigue con el procedimiento sin tener espacio suficiente para trabajar
podría arañar el vehículo.
