Lexus GS450h 2015 Manual del propietario (in Spanish)

5917-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
GS450h_300h_OM_OM30F03S_(ES)

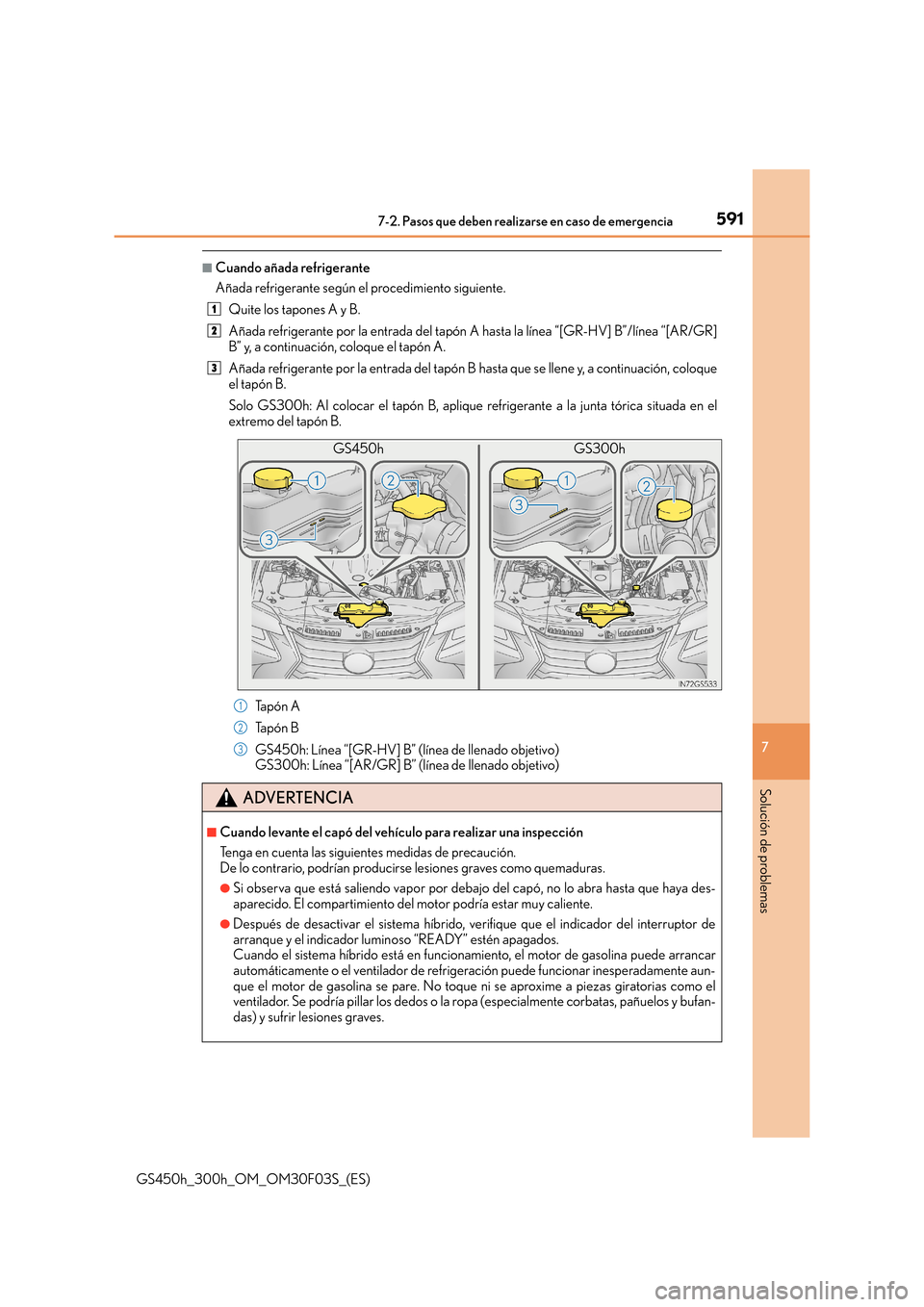

■Cuando añada refrigerante
Añada refrigerante según el procedimiento siguiente.Quite los tapones A y B.
Añada refrigerante por la entrada del tapón A hasta la línea “[GR-HV] B”/línea “[AR/GR]
B” y, a continuación, coloque el tapón A.
Añada refrigerante por la entrada del tapón B hasta que se llene y, a continuación, coloque
el tapón B.
Solo GS300h: Al colocar el tapón B, aplique refrigerante a la junta tórica situada en el
extremo del tapón B.
Ta p ó n A
Ta p ó n B
GS450h: Línea “[GR-HV] B” (línea de llenado objetivo)
GS300h: Línea “[AR/GR] B” (línea de llenado objetivo)
1
2
3
GS450h GS300h
ADVERTENCIA
■Cuando levante el capó del vehículo para realizar una inspección
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves como quemaduras.
●Si observa que está saliendo vapor por debajo del capó, no lo abra hasta que haya des-
aparecido. El compartimiento del motor podría estar muy caliente.
●Después de desactivar el sistema híbrido, verifique que el indicador del interruptor de
arranque y el indicador lumin oso “READY” estén apagados.
Cuando el sistema híbrido está en funciona miento, el motor de gasolina puede arrancar
automáticamente o el ventilador de refrigeración puede funcionar inesperadamente aun-
que el motor de gasolina se pare. No toque ni se aproxime a piezas giratorias como el
ventilador. Se podría pillar los dedos o la ro pa (especialmente corbatas, pañuelos y bufan-
das) y sufrir lesiones graves.
1
2
3

5927-2. Pasos que deben realizarse en caso de emergencia
GS450h_300h_OM_OM30F03S_(ES)

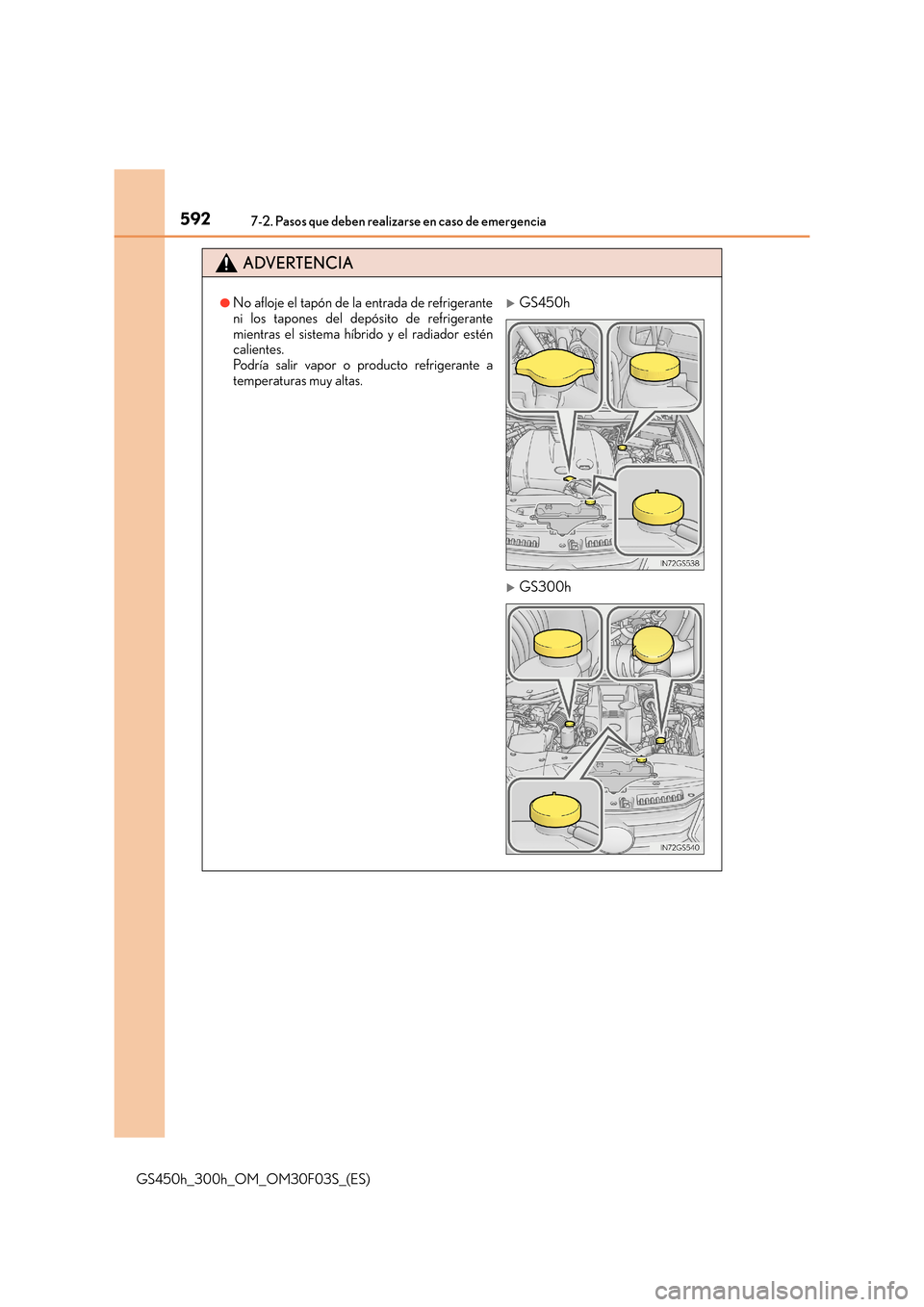

ADVERTENCIA
●No afloje el tapón de la entrada de refrigerante
ni los tapones del depósito de refrigerante
mientras el sistema híbrido y el radiador estén
calientes.
Podría salir vapor o producto refrigerante a
temperaturas muy altas.XGS450h
XGS300h

5937-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
GS450h_300h_OM_OM30F03S_(ES)

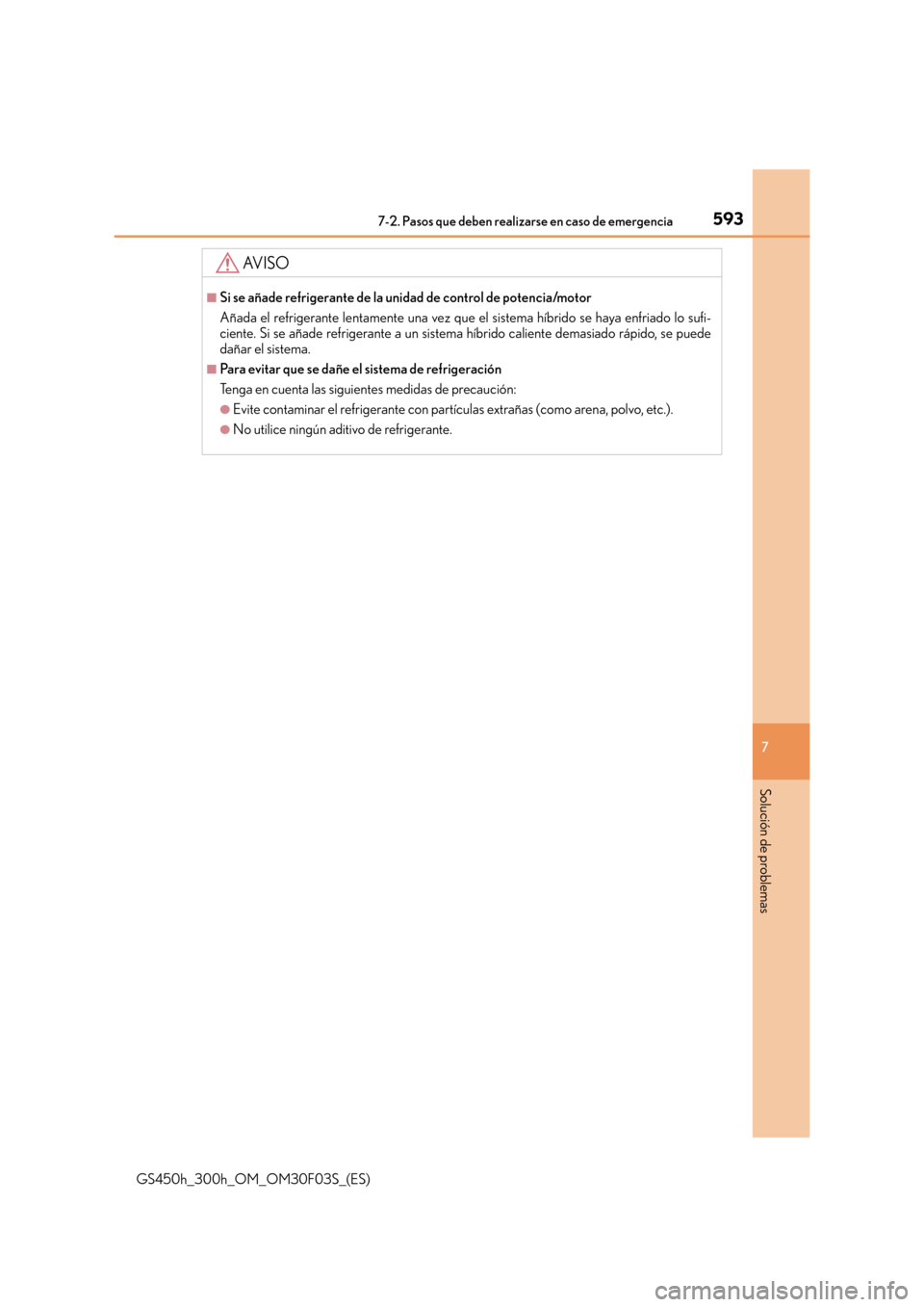

AV I S O
■Si se añade refrigerante de la unidad de control de potencia/motor
Añada el refrigerante lentamente una vez que el sistema híbrido se haya enfriado lo sufi-
ciente. Si se añade refrigerante a un sistem a híbrido caliente demasiado rápido, se puede
dañar el sistema.
■Para evitar que se dañe el sistema de refrigeración
Tenga en cuenta las siguientes medidas de precaución:
●Evite contaminar el refrigerante con partículas extrañas (como arena, polvo, etc.).
●No utilice ningún aditivo de refrigerante.

5947-2. Pasos que deben realizarse en caso de emergencia
GS450h_300h_OM_OM30F03S_(ES)

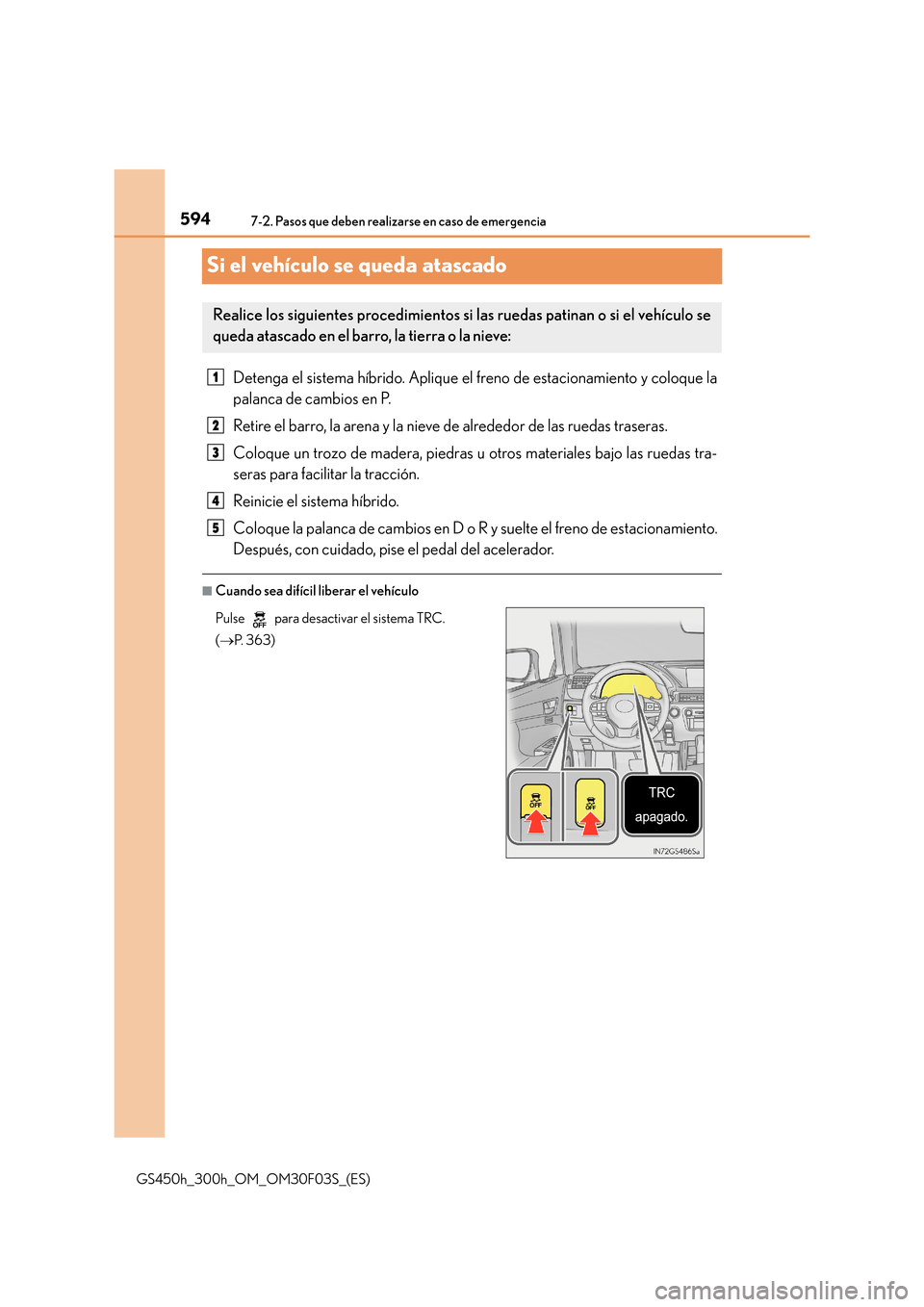

Si el vehículo se queda atascado
Detenga el sistema híbrido. Aplique el freno de estacionamiento y coloque la
palanca de cambios en P.
Retire el barro, la arena y la nieve de alrededor de las ruedas traseras.
Coloque un trozo de madera, piedras u otros materiales bajo las ruedas tra-
seras para facilitar la tracción.
Reinicie el sistema híbrido.
Coloque la palanca de cambios en D o R y suelte el freno de estacionamiento.
Después, con cuidado, pise el pedal del acelerador.
■Cuando sea difícil liberar el vehículo
Realice los siguientes procedimientos si las ruedas patinan o si el vehículo se
queda atascado en el barro, la tierra o la nieve:
Pulse para desactivar el sistema TRC.
( → P. 363)
1
2
3
4
5

5957-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
GS450h_300h_OM_OM30F03S_(ES)

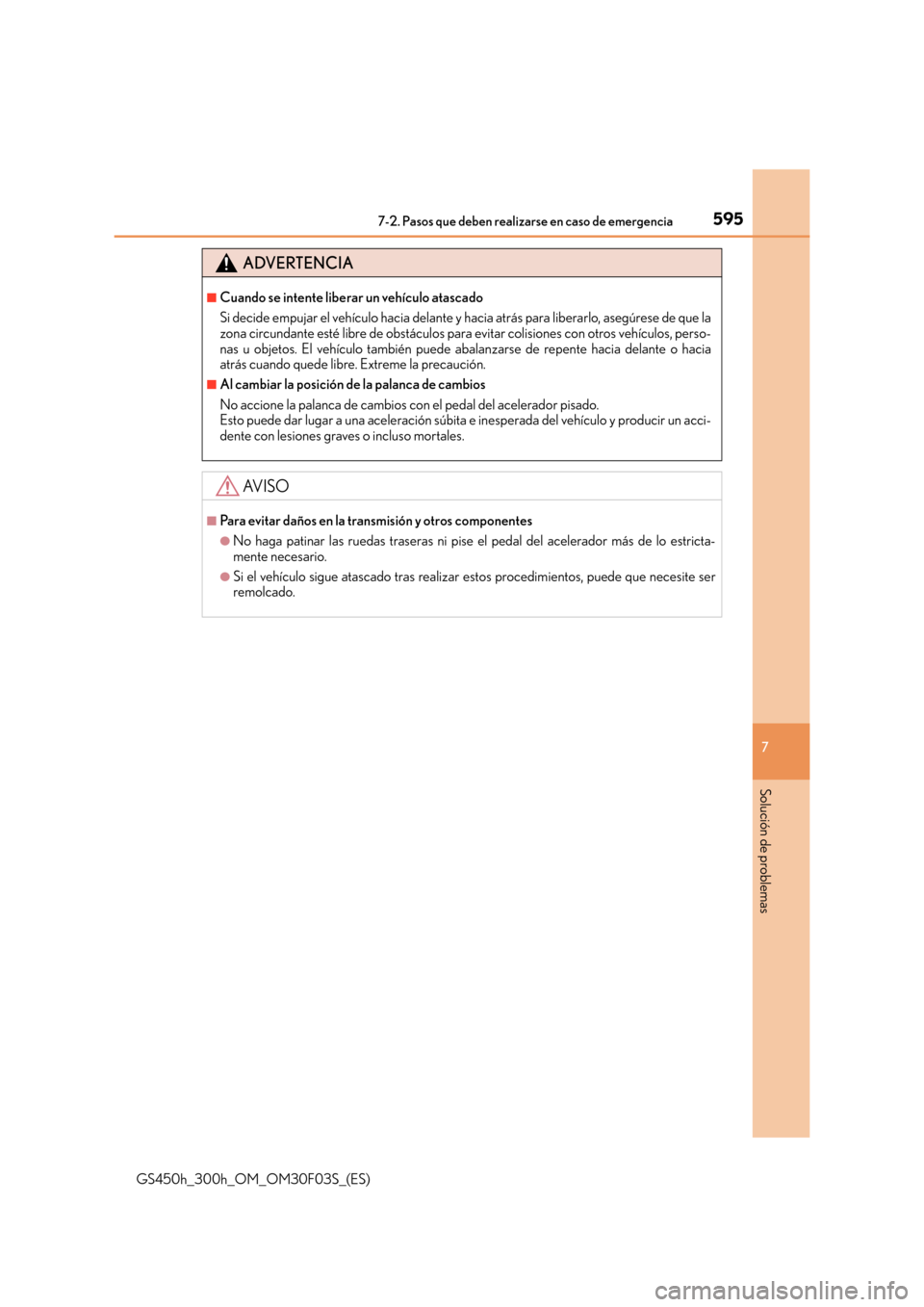

ADVERTENCIA
■Cuando se intente liberar un vehículo atascado
Si decide empujar el vehículo hacia delante y hacia atrás para liberarlo, asegúrese de que la
zona circundante esté libre de obstáculos para evitar colisiones con otros vehículos, perso-
nas u objetos. El vehículo también puede abalanzarse de repente hacia delante o hacia
atrás cuando quede libre. Extreme la precaución.
■Al cambiar la posición de la palanca de cambios
No accione la palanca de cambios con el pedal del acelerador pisado.
Esto puede dar lugar a una aceleración súbita e inesperada del vehículo y producir un acci-
dente con lesiones graves o incluso mortales.
AV I S O
■Para evitar daños en la transmisión y otros componentes
●No haga patinar las ruedas traseras ni pise el pedal del acelerador más de lo estricta-
mente necesario.
●Si el vehículo sigue atascado tras realizar estos procedimientos, puede que necesite ser
remolcado.

5967-2. Pasos que deben realizarse en caso de emergencia
GS450h_300h_OM_OM30F03S_(ES)

597

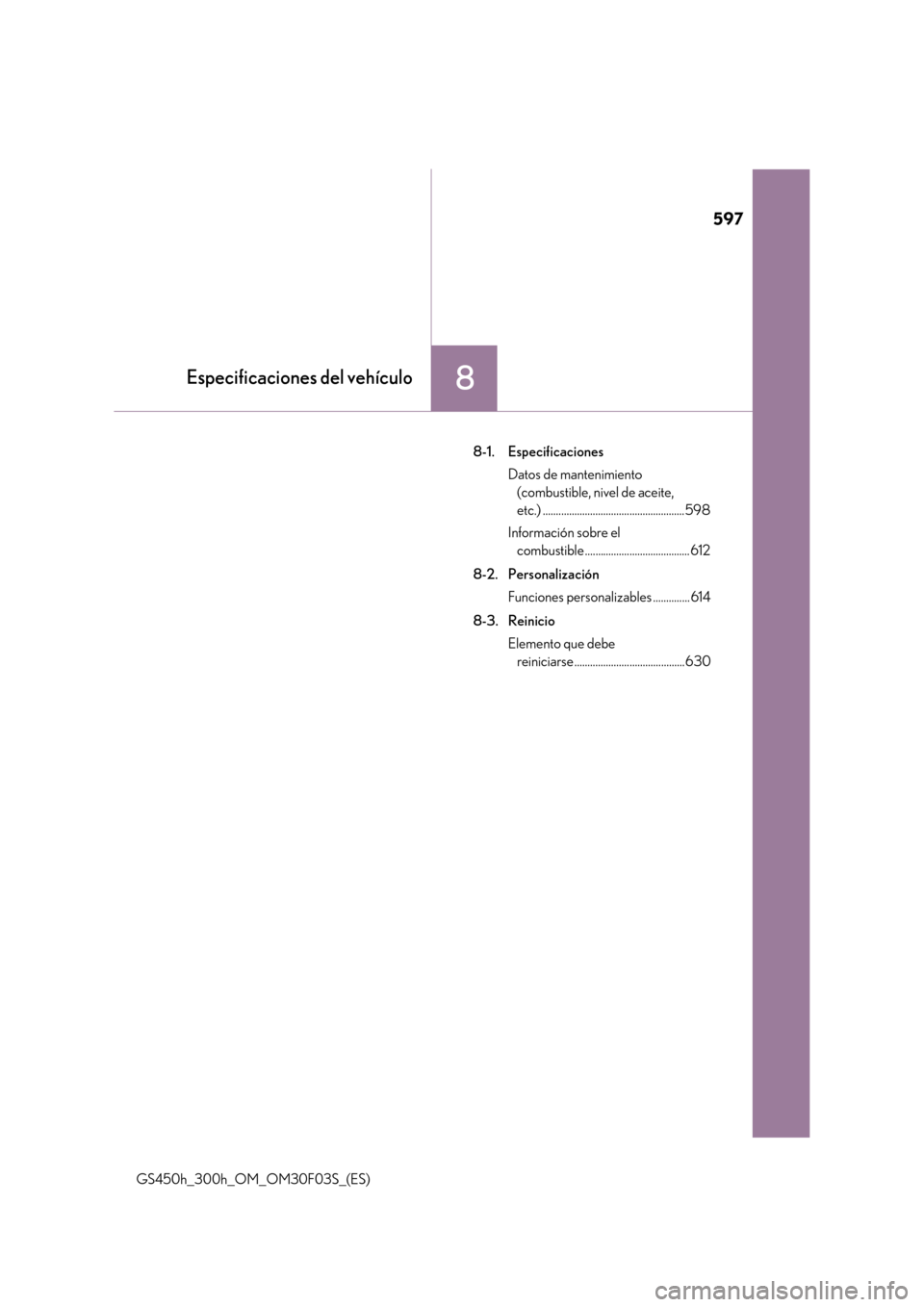

8Especificaciones del vehículo
GS450h_300h_OM_OM30F03S_(ES)8-1. Especificaciones
Datos de mantenimiento (combustible, nivel de aceite,
etc.) ......................................................598
Información sobre el combustible ........................................ 612
8-2. Personalización Funciones personalizables .............. 614
8-3. Reinicio Elemento que debe reiniciarse .......................................... 630

5988-1. Especificaciones
GS450h_300h_OM_OM30F03S_(ES)

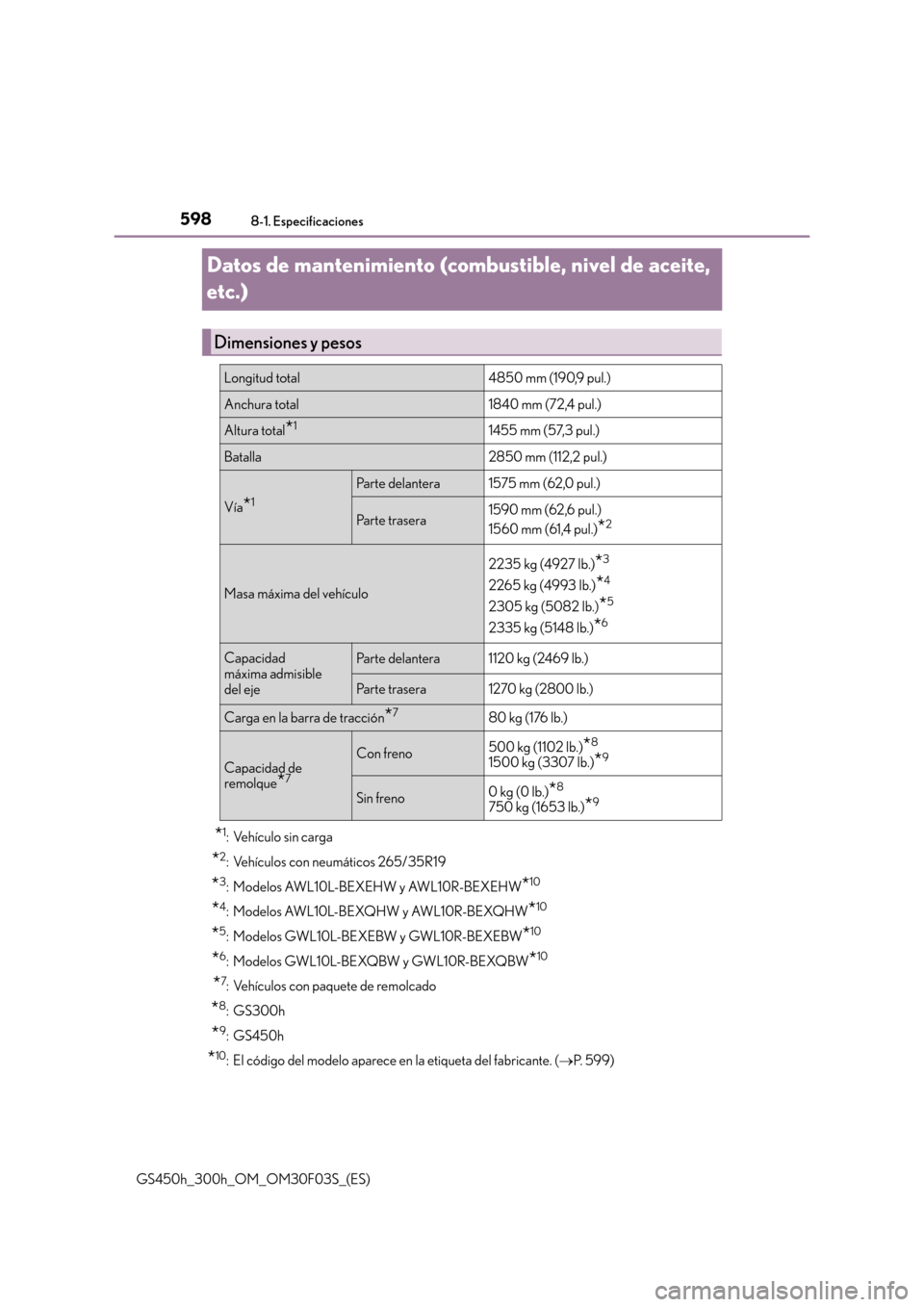

Datos de mantenimiento (combustible, nivel de aceite,
etc.)
*1: Vehículo sin carga
*2: Vehículos con neumáticos 265/35R19
*3: Modelos AWL10L-BEXEHW y AWL10R-BEXEHW*10
*4: Modelos AWL10L-BEXQHW y AWL10R-BEXQHW*10
*5: Modelos GWL10L-BEXEBW y GWL10R-BEXEBW*10
*6: Modelos GWL10L-BEXQBW y GWL10R-BEXQBW*10
*7: Vehículos con paquete de remolcado
*8: GS300h
*9:GS450h
*10: El código del modelo aparece en la etiqueta del fabricante. (→P. 599)
Dimensiones y pesos
Longitud total 4850 mm (190,9 pul.)
Anchura total 1840 mm (72,4 pul.)
Altura total*11455 mm (57,3 pul.)
Batalla 2850 mm (112,2 pul.)
Vía*1
Parte delantera 1575 mm (62,0 pul.)
Pa r t e t ra s e ra 1590 mm (62,6 pul.)
1560 mm (61,4 pul.)*2
Masa máxima del vehículo 2235 kg (4927 lb.)
*3
2265 kg (4993 lb.)*4
2305 kg (5082 lb.)*5
2335 kg (5148 lb.)*6
Capacidad
máxima admisible
del ejeParte delantera 1120 kg (2469 lb.)
Parte trasera 1270 kg (2800 lb.)
Carga en la barra de tracción*780 kg (176 lb.)
Capacidad de
remolque*7
Con freno
500 kg (1102 lb.)*8
1500 kg (3307 lb.)*9
Sin freno0 kg (0 lb.)*8
750 kg (1653 lb.)*9

599
8
8-1. Especificaciones
Especificaciones del vehículo
GS450h_300h_OM_OM30F03S_(ES) ■

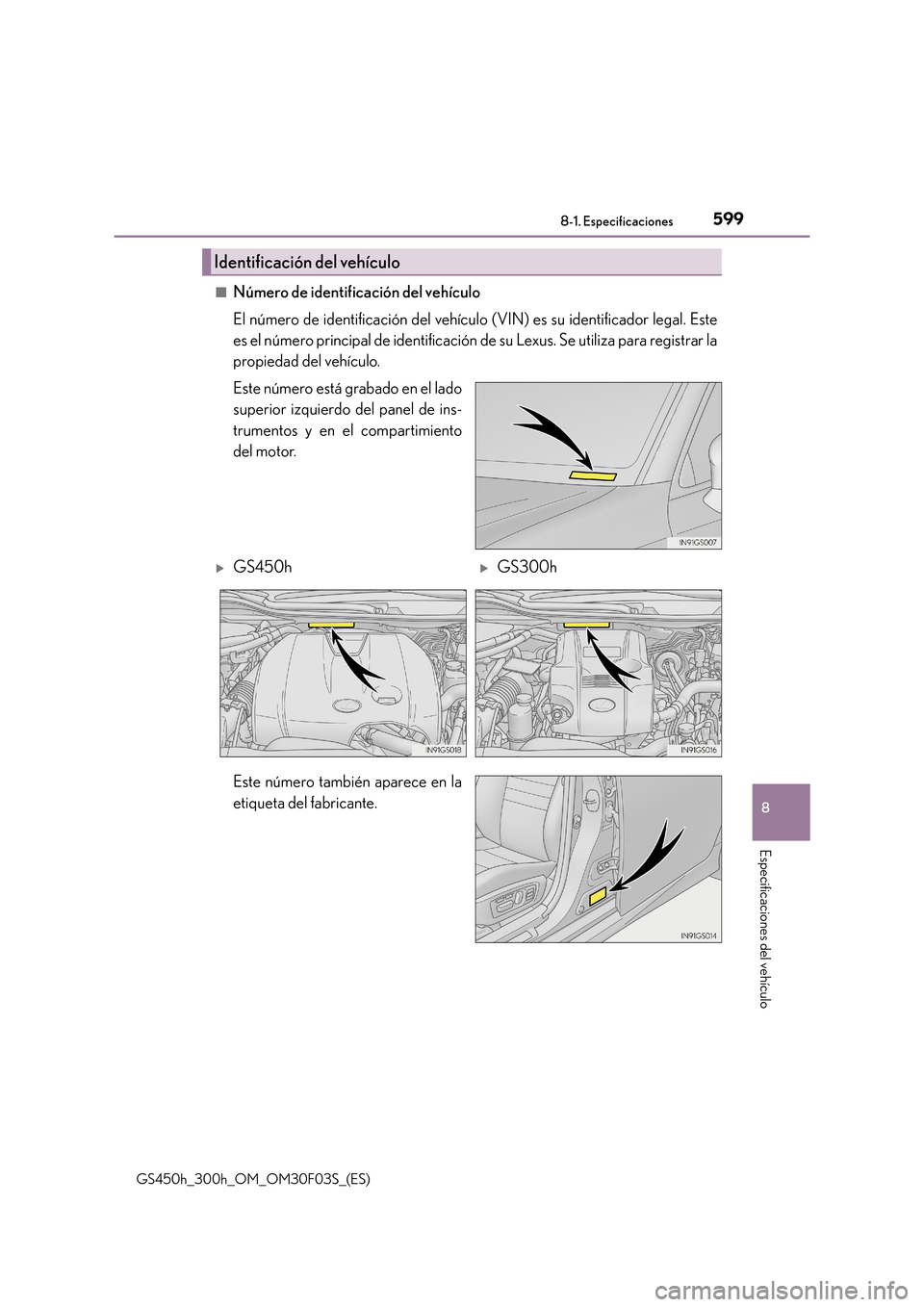

Número de identificación del vehículo
El número de identificación del vehículo
(VIN) es su identificador legal. Este
es el número principal de identificación de su Lexus. Se utiliza para registrar la
propiedad del vehículo.
Este número está grabado en el lado
superior izquierdo del panel de ins-
trumentos y en el compartimiento
del motor.
Este número también aparece en la
etiqueta del fabricante.
Identificación del vehículo
XGS450hXGS300h

6008-1. Especificaciones
GS450h_300h_OM_OM30F03S_(ES)■

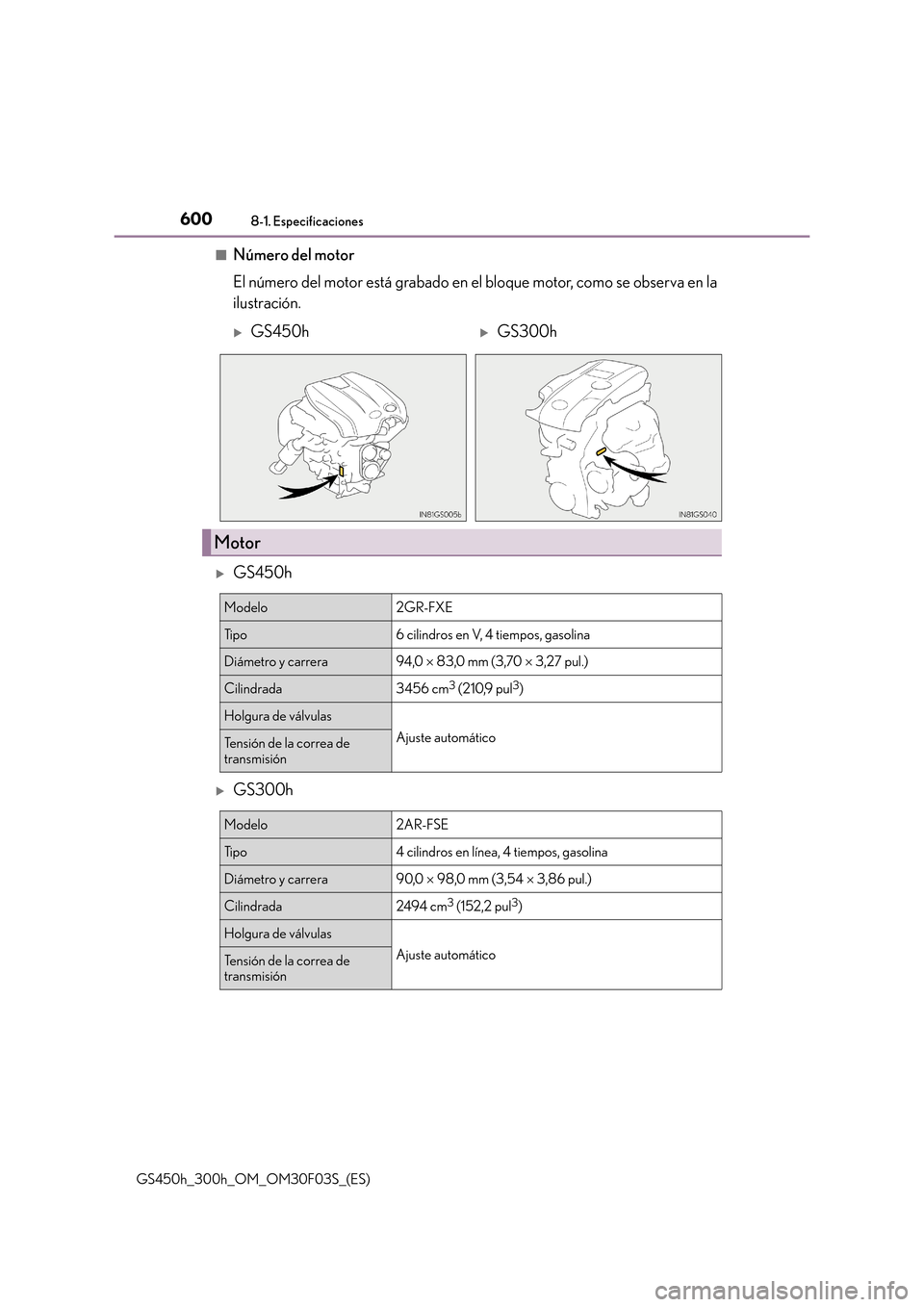

Número del motor
El número del motor está grabado en el bloque motor, como se observa en la
ilustración.
XGS450h
XGS300h
XGS450hXGS300h
Motor
Modelo2GR-FXE
Ti p o6 cilindros en V, 4 tiempos, gasolina
Diámetro y carrera94,0
× 83,0 mm (3,70 × 3,27 pul.)
Cilindrada3456 cm3 (210,9 pul3)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión
Modelo2AR-FSE
Ti p o4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera90,0 × 98,0 mm (3,54 × 3,86 pul.)
Cilindrada2494 cm3 (152,2 pul3)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión
