3915-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M53M_(EM)■

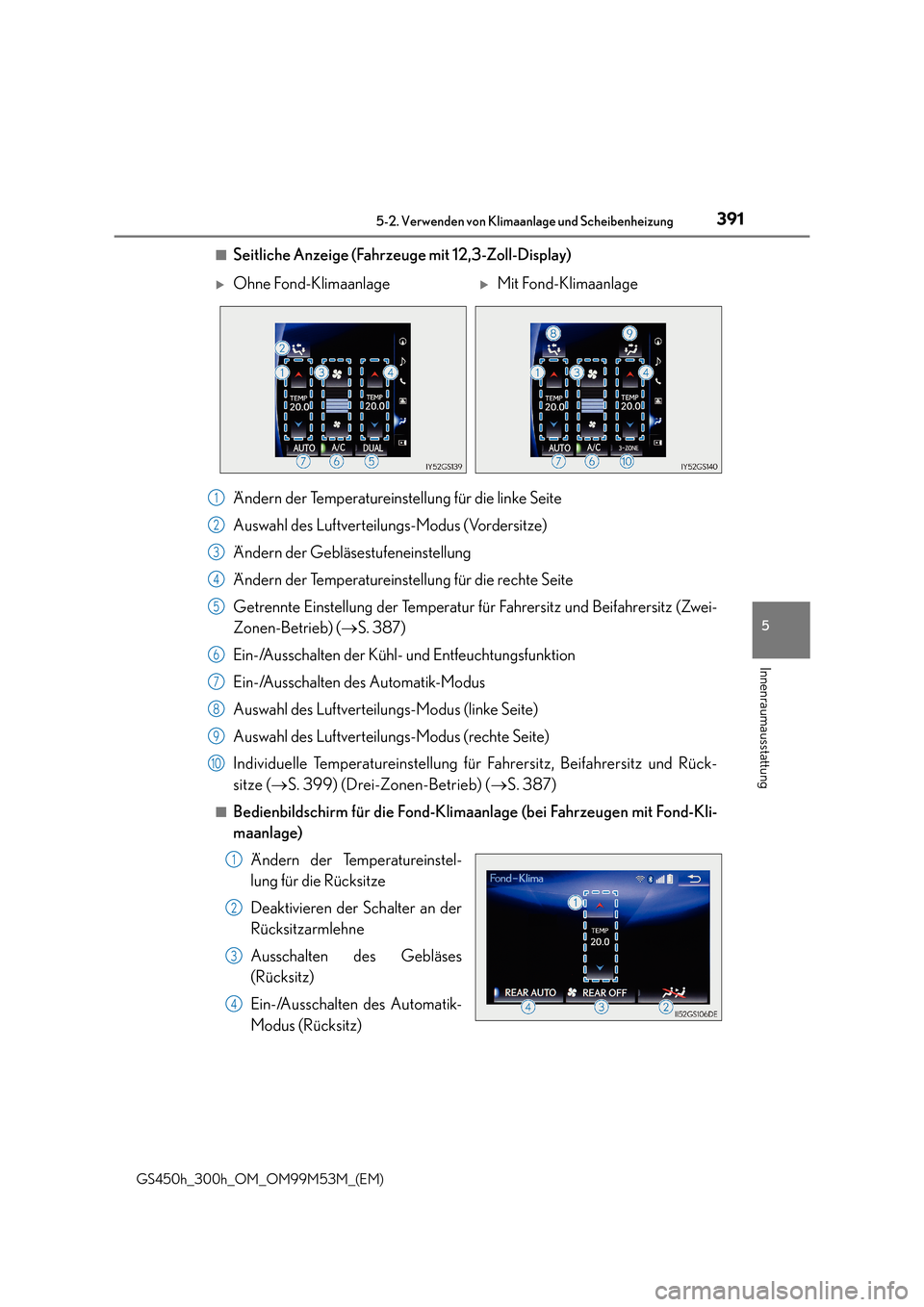

Seitliche Anzeige (Fahrzeuge mit 12,3-Zoll-Display)
Ändern der Temperatureinstellung für die linke Seite
Auswahl des Luftverteilungs-Modus (Vordersitze)
Ändern der Gebläsestufeneinstellung
Ändern der Temperatureinstellung für die rechte Seite
Getrennte Einstellung der Temperatur für Fahrersitz und Beifahrersitz (Zwei-
Zonen-Betrieb) (
→S. 387)
Ein-/Ausschalten der Kühl- und Entfeuchtungsfunktion
Ein-/Ausschalten des Automatik-Modus
Auswahl des Luftverteilungs-Modus (linke Seite)
Auswahl des Luftverteilungs-Modus (rechte Seite)
Individuelle Temperatureinstellung für Fahrersitz, Beifahrersitz und Rück-
sitze ( →S. 399) (Drei-Zonen-Betrieb) ( →S. 387)
■Bedienbildschirm für die Fond-Klimaanlage (bei Fahrzeugen mit Fond-Kli-
maanlage)
Ändern der Temperatureinstel-
lung für die Rücksitze
Deaktivieren der Schalter an der
Rücksitzarmlehne
Ausschalten des Gebläses
(Rücksitz)
Ein-/Ausschalten des Automatik-
Modus (Rücksitz)
XOhne Fond-KlimaanlageXMit Fond-Klimaanlage
1
2
3
4
5
6
7
8
9
10
1
2
3
4

3925-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M53M_(EM)■

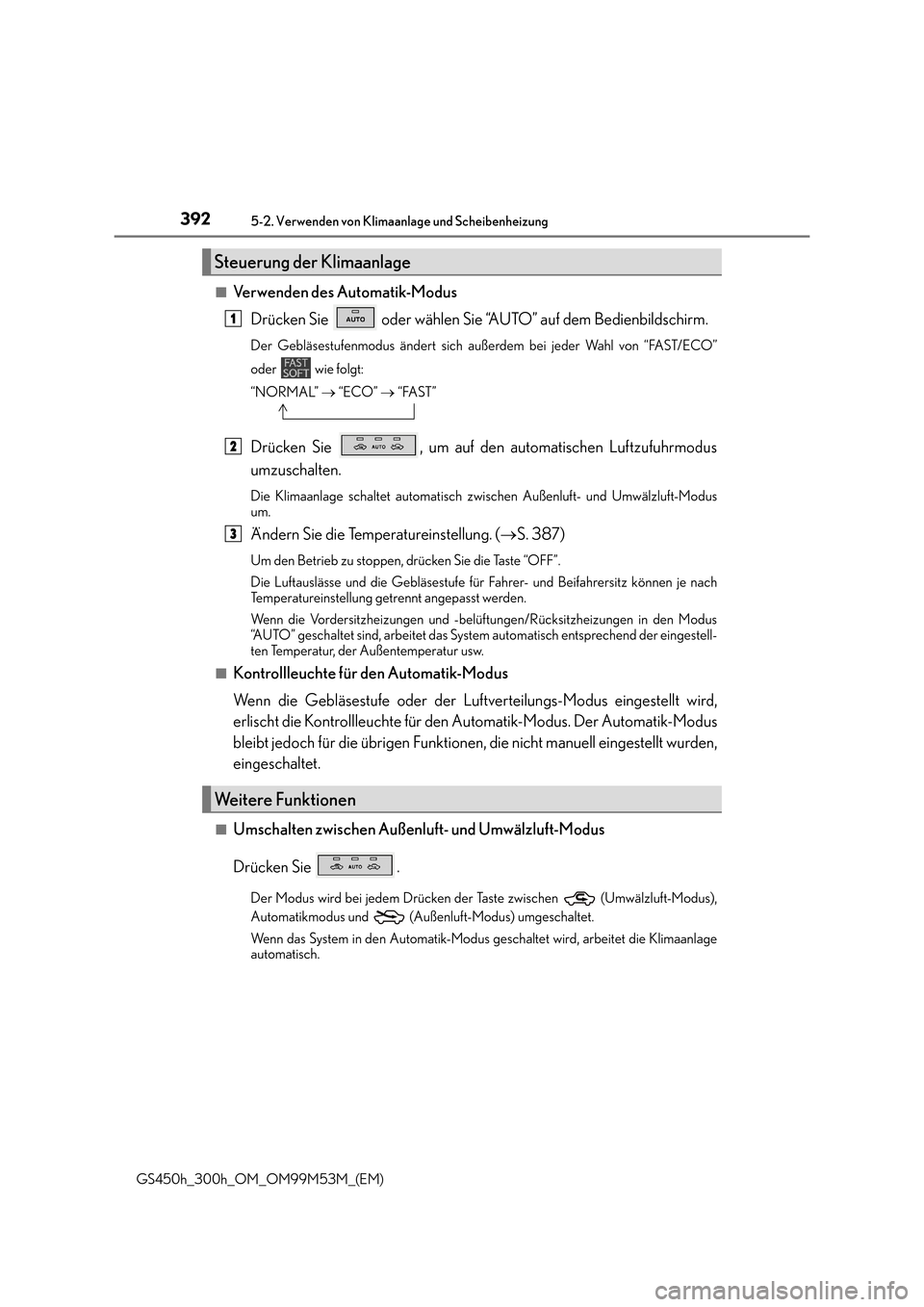

Verwenden des Automatik-Modus
Drücken Sie oder wählen Sie “AUTO” auf dem Bedienbildschirm.
Der Gebläsestufenmodus ändert sich außerdem bei jeder Wahl von “FAST/ECO”
oder wie folgt:
“NORMAL” → “ECO” → “FAST”
Drücken Sie , um auf den automatischen Luftzufuhrmodus
umzuschalten.
Die Klimaanlage schaltet automatisch zwischen Außenluft- und Umwälzluft-Modus
um.
Ändern Sie die Temperatureinstellung. ( →S. 387)
Um den Betrieb zu stoppen, drücken Sie die Taste “OFF”.
Die Luftauslässe und die Gebläsestufe für Fahrer- und Beifahrersitz können je nach
Temperatureinstellung getrennt angepasst werden.
Wenn die Vordersitzheizungen und -belüftungen/Rücksitzheizungen in den Modus
“AUTO” geschaltet sind, arbeitet das System automatisch entsprechend der eingestell-
ten Temperatur, der Außentemperatur usw.
■
Kontrollleuchte für den Automatik-Modus
Wenn die Gebläsestufe oder der Luftverteilungs-Modus eingestellt wird,
erlischt die Kontrollleuchte für den Automatik-Modus. Der Automatik-Modus
bleibt jedoch für die übrigen Funktionen, die nicht manuell eingestellt wurden,
eingeschaltet.
■Umschalten zwischen Außenluft- und Umwälzluft-Modus
Drücken Sie .
Der Modus wird bei jedem Drücken der Taste zwischen (Umwälzluft-Modus),
Automatikmodus und (Außenluft-Modus) umgeschaltet.
Wenn das System in den Automatik-Modus geschaltet wird, arbeitet die Klimaanlage
automatisch.
Steuerung der Klimaanlage
Weitere Funktionen
1
2
3

3935-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M53M_(EM)■

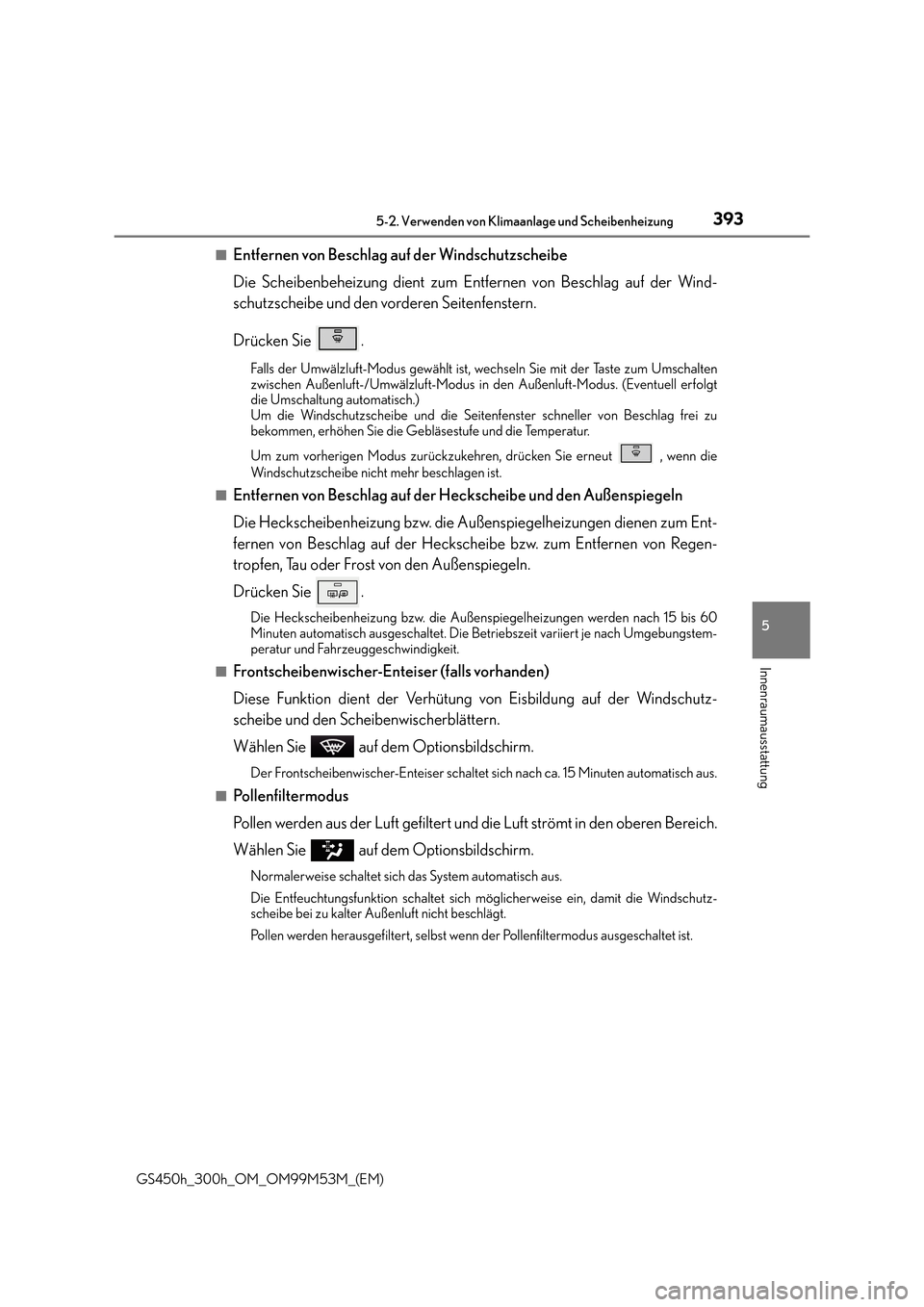

Entfernen von Beschlag auf der Windschutzscheibe
Die Scheibenbeheizung dient zum Entf
ernen von Beschlag auf der Wind-
schutzscheibe und den vorderen Seitenfenstern.
Drücken Sie .
Falls der Umwälzluft-Modus gewählt ist, wechseln Sie mit der Taste zum Umschalten
zwischen Außenluft-/Umwälzluft-Modus in den Außenluft-Modus. (Eventuell erfolgt
die Umschaltung automatisch.)
Um die Windschutzscheibe und die Seitenfenster schneller von Beschlag frei zu
bekommen, erhöhen Sie die Gebläsestufe und die Temperatur.
Um zum vorherigen Modus zurückzukehren, drücken Sie erneut
, wenn die
Windschutzscheibe nicht mehr beschlagen ist.
■
Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Die Heckscheibenheizung bzw. die Außenspiegelheizungen dienen zum Ent-
fernen von Beschlag auf der Heckscheibe bzw. zum Entfernen von Regen-
tropfen, Tau oder Frost von den Außenspiegeln.
Drücken Sie .
Die Heckscheibenheizung bzw. die Außenspiegelheizungen werden nach 15 bis 60
Minuten automatisch ausgeschaltet. Die Betriebszeit variiert je nach Umgebungstem-
peratur und Fahrzeuggeschwindigkeit.
■
Frontscheibenwischer-Enteiser (falls vorhanden)
Diese Funktion dient der Verhütung von Eisbildung auf der Windschutz-
scheibe und den Scheibenwischerblättern.
Wählen Sie auf dem Optionsbildschirm.
Der Frontscheibenwischer-Enteiser schaltet sich nach ca. 15 Minuten automatisch aus.
■
Pollenfiltermodus
Pollen werden aus der Luft gefiltert und die Luft strömt in den oberen Bereich.
Wählen Sie auf dem Optionsbildschirm.
Normalerweise schaltet sich das System automatisch aus.
Die Entfeuchtungsfunktion schaltet sich möglicherweise ein, damit die Windschutz-
scheibe bei zu kalter Außenluft nicht beschlägt.
Pollen werden herausgefiltert, selbst wenn der Pollenfiltermodus ausgeschaltet ist.

3945-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M53M_(EM)

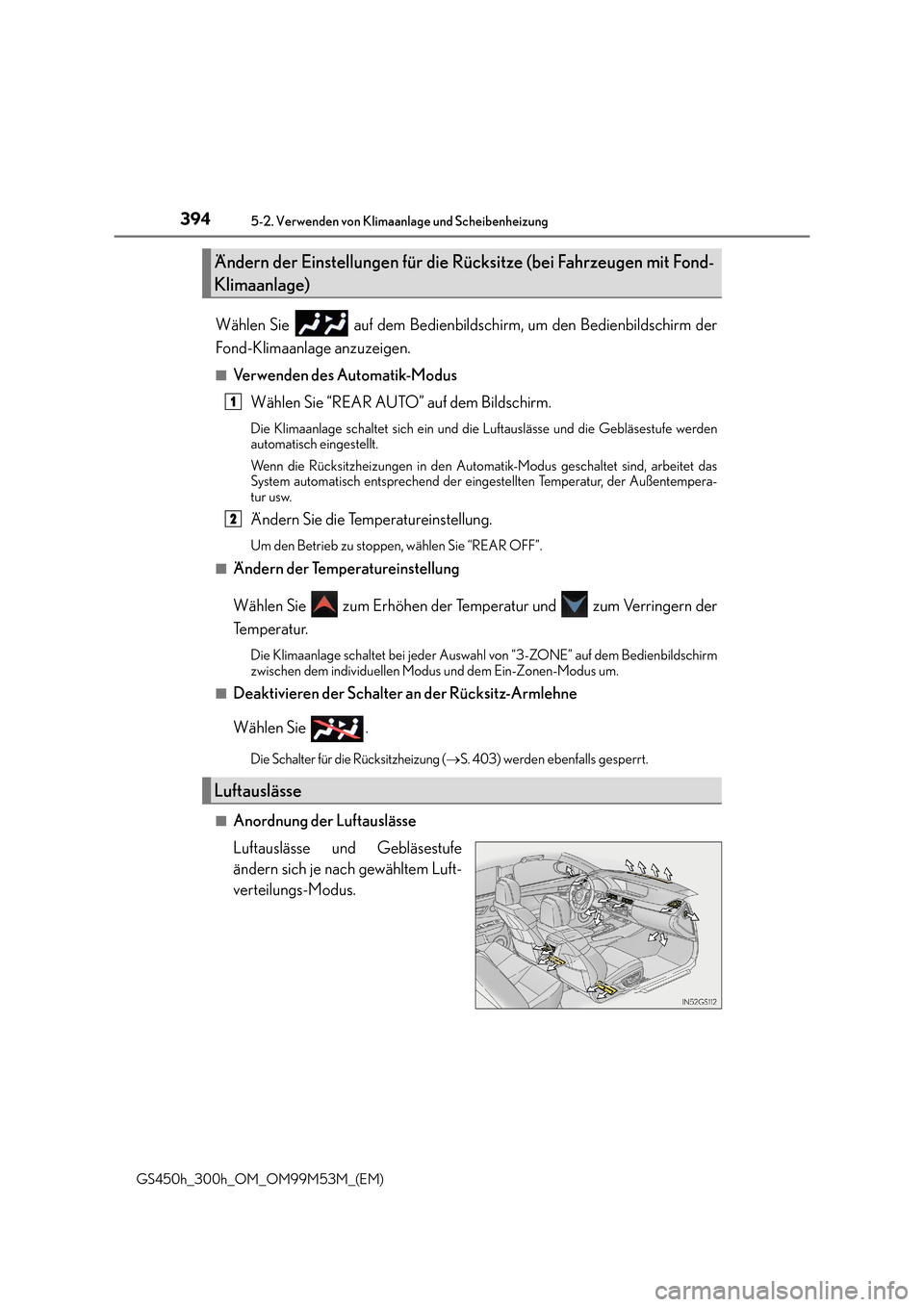

Wählen Sie auf dem Bedienbildschirm, um den Bedienbildschirm der
Fond-Klimaanlage anzuzeigen.
■Verwenden des Automatik-ModusWählen Sie “REAR AUTO” auf dem Bildschirm.
Die Klimaanlage schaltet sich ein und die Luftauslässe und die Gebläsestufe werden
automatisch eingestellt.
Wenn die Rücksitzheizungen in den Automatik-Modus geschaltet sind, arbeitet das
System automatisch entsprechend der eingestellten Temperatur, der Außentempera-
tur usw.
Ändern Sie die Temperatureinstellung.
Um den Betrieb zu stoppen, wählen Sie “REAR OFF”.
■
Ändern der Temperatureinstellung
Wählen Sie zum Erhöhen der Temperatur und zum Verringern der
Te m p e r a t u r.
Die Klimaanlage schaltet bei jeder Auswahl von “3-ZONE” auf dem Bedienbildschirm
zwischen dem individuellen Modus und dem Ein-Zonen-Modus um.
■
Deaktivieren der Schalter an der Rücksitz-Armlehne
Wählen Sie .
Die Schalter für die Rücksitzheizung ( →S. 403) werden ebenfalls gesperrt.
■
Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe
ändern sich je nach gewähltem Luft-
verteilungs-Modus.
Ändern der Einstellungen für die Rü cksitze (bei Fahrzeugen mit Fond-
Klimaanlage)
Luftauslässe
1
2

3955-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M53M_(EM)■

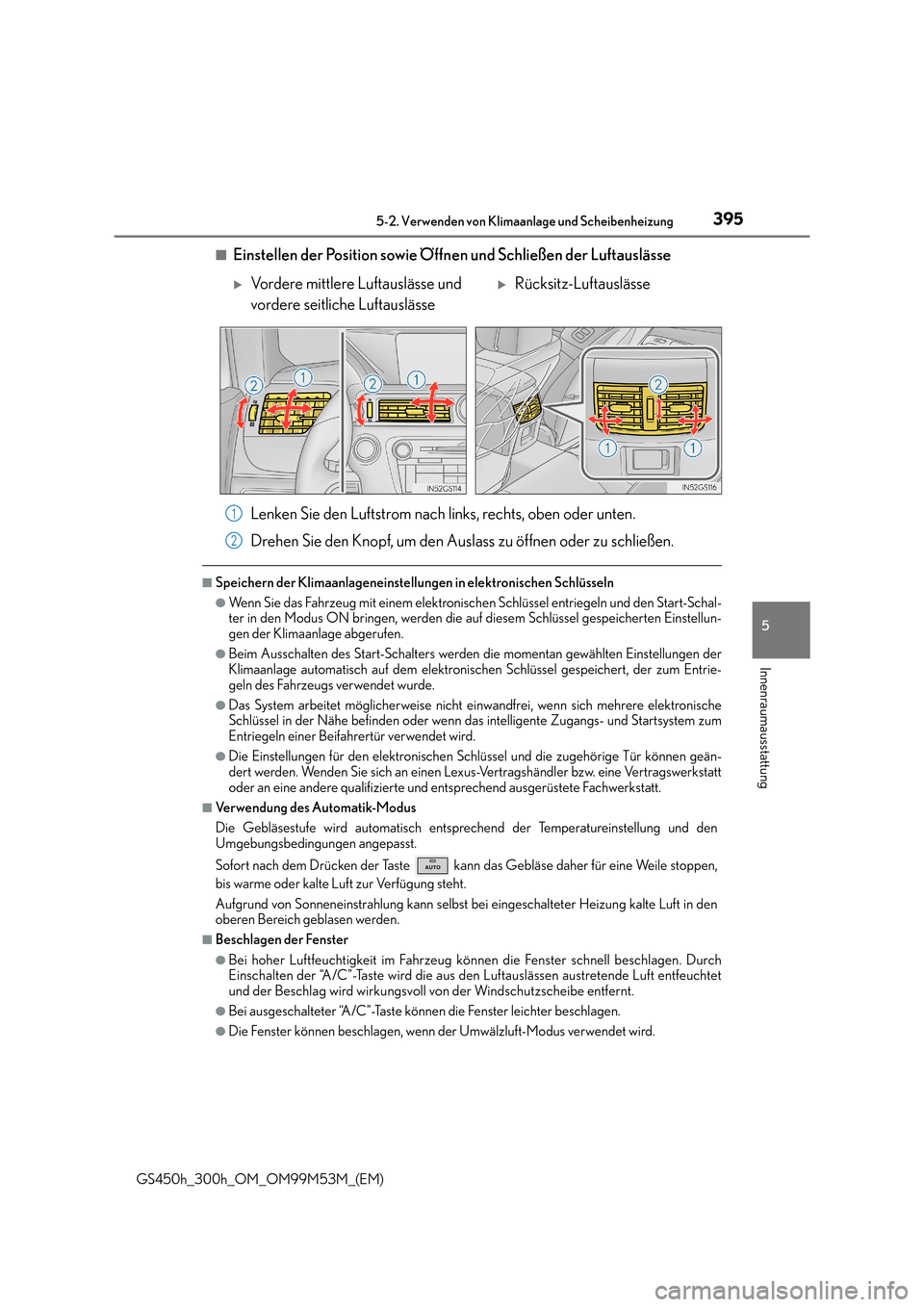

Einstellen der Position sowie Öffn
en und Schließen der Luftauslässe
Lenken Sie den Luftstrom nach links, rechts, oben oder unten.
Drehen Sie den Knopf, um den Auslass zu öffnen oder zu schließen.
■Speichern der Klimaanlageneinstellungen in elektronischen Schlüsseln
●Wenn Sie das Fahrzeug mit einem elektronischen Schlüssel entriegeln und den Start-Schal-
ter in den Modus ON bringen, werden die auf diesem Schlüssel gespeicherten Einstellun-
gen der Klimaanlage abgerufen.
●Beim Ausschalten des Start-Schalters werden die momentan gewählten Einstellungen der
Klimaanlage automatisch auf dem elektronischen Schlüssel gespeichert, der zum Entrie-
geln des Fahrzeugs verwendet wurde.
●Das System arbeitet möglicherweise nicht einwandfrei, wenn sich mehrere elektronische
Schlüssel in der Nähe befinden oder wenn das intelligente Zugangs- und Startsystem zum
Entriegeln einer Beifahrertür verwendet wird.
●Die Einstellungen für den elektronischen Schlüssel und die zugehörige Tür können geän-
dert werden. Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt
oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
■Verwendung des Automatik-Modus
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Sofort nach dem Drücken der Taste kann das Gebläse daher für eine Weile stoppen,
bis warme oder kalte Luft zur Verfügung steht.
Aufgrund von Sonneneinstrahlung kann selbst bei eingeschalteter Heizung kalte Luft in den
oberen Bereich geblasen werden.
■Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug können die Fenster schnell beschlagen. Durch
Einschalten der “A/C”-Taste wird die aus den Luftauslässen austretende Luft entfeuchtet
und der Beschlag wird wirkungsvoll von der Windschutzscheibe entfernt.
●Bei ausgeschalteter “A/C”-Taste können die Fenster leichter beschlagen.
●Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.
XVordere mittlere Luftauslässe und
vordere seitliche LuftauslässeXRücksitz-Luftauslässe
1
2

3965-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M53M_(EM)

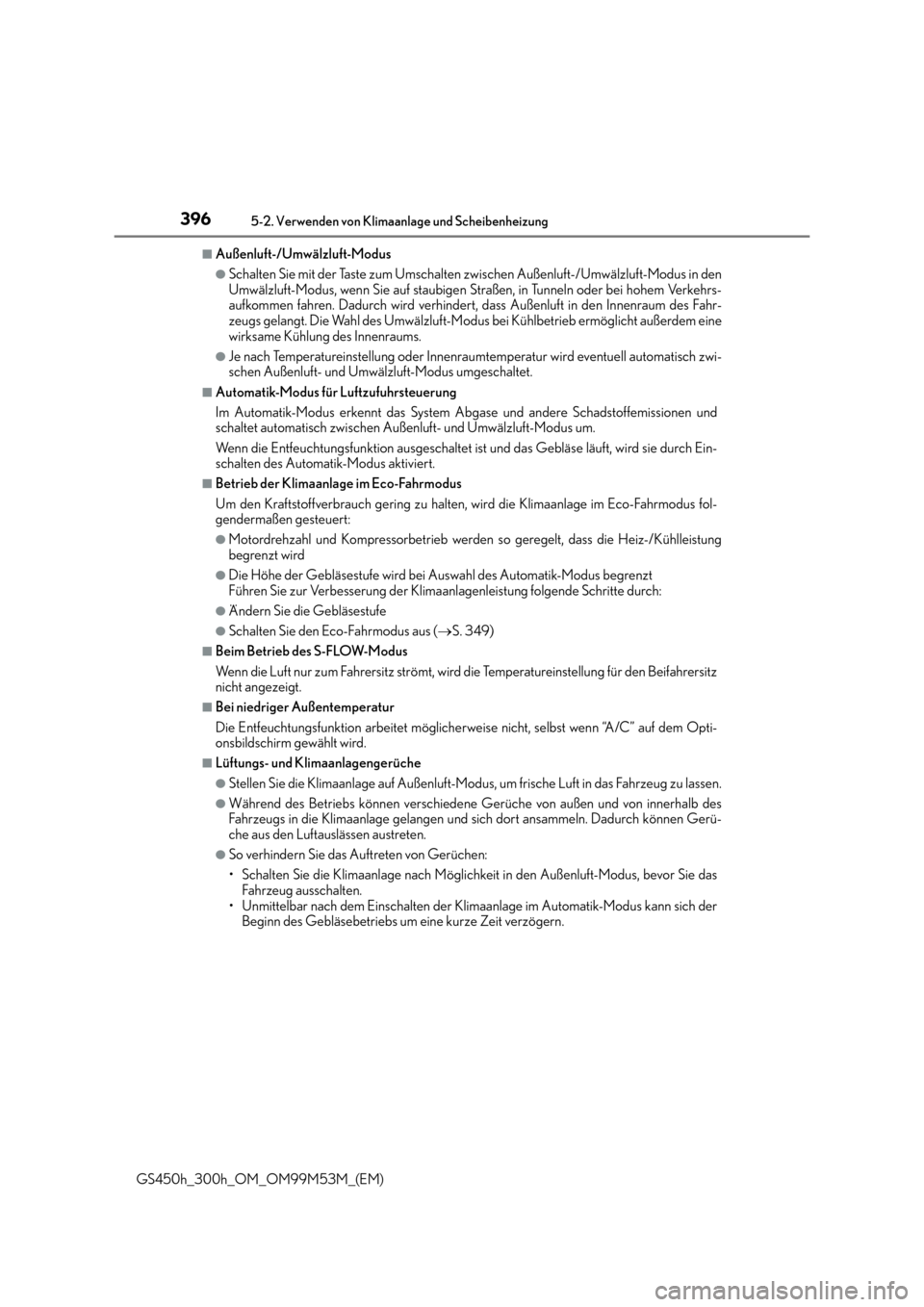

■Außenluft-/Umwälzluft-Modus
●Schalten Sie mit der Taste zum Umschalten zwischen Außenluft-/Umwälzluft-Modus in den
Umwälzluft-Modus, wenn Sie auf staubigen Straßen, in Tunneln oder bei hohem Verkehrs-
aufkommen fahren. Dadurch wird verhindert, dass Außenluft in den Innenraum des Fahr-
zeugs gelangt. Die Wahl des Umwälzluft-Modus bei Kühlbetrieb ermöglicht außerdem eine
wirksame Kühlung des Innenraums.
●Je nach Temperatureinstellung oder Innenraumtemperatur wird eventuell automatisch zwi-
schen Außenluft- und Umwälzluft-Modus umgeschaltet.
■Automatik-Modus für Luftzufuhrsteuerung
Im Automatik-Modus erkennt das System Abgase und andere Schadstoffemissionen und
schaltet automatisch zwischen Außenluft- und Umwälzluft-Modus um.
Wenn die Entfeuchtungsfunktion ausgeschaltet ist und das Gebläse läuft, wird sie durch Ein-
schalten des Automatik-Modus aktiviert.
■Betrieb der Klimaanlage im Eco-Fahrmodus
Um den Kraftstoffverbrauch gering zu halten, wird die Klimaanlage im Eco-Fahrmodus fol-
gendermaßen gesteuert:
●Motordrehzahl und Kompressorbetrieb werden so geregelt, dass die Heiz-/Kühlleistung
begrenzt wird
●Die Höhe der Gebläsestufe wird bei Auswahl des Automatik-Modus begrenzt
Führen Sie zur Verbesserung der Klimaanlagenleistung folgende Schritte durch:
●Ändern Sie die Gebläsestufe
●Schalten Sie den Eco-Fahrmodus aus ( →S. 349)
■Beim Betrieb des S-FLOW-Modus
Wenn die Luft nur zum Fahrersitz strömt, wird die Temperatureinstellung für den Beifahrersitz
nicht angezeigt.
■Bei niedriger Außentemperatur
Die Entfeuchtungsfunktion arbeitet möglicherweise nicht, selbst wenn “A/C” auf dem Opti-
onsbildschirm gewählt wird.
■Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu lassen.
●Während des Betriebs können verschiedene Gerüche von außen und von innerhalb des
Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch können Gerü-
che aus den Luftauslässen austreten.
●So verhindern Sie das Auftreten von Gerüchen:
• Schalten Sie die Klimaanlage nach Möglichkeit in den Außenluft-Modus, bevor Sie das
Fahrzeug ausschalten.
• Unmittelbar nach dem Einschalten der Klimaanlage im Automatik-Modus kann sich der Beginn des Gebläsebetriebs um eine kurze Zeit verzögern.

3975-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M53M_(EM)

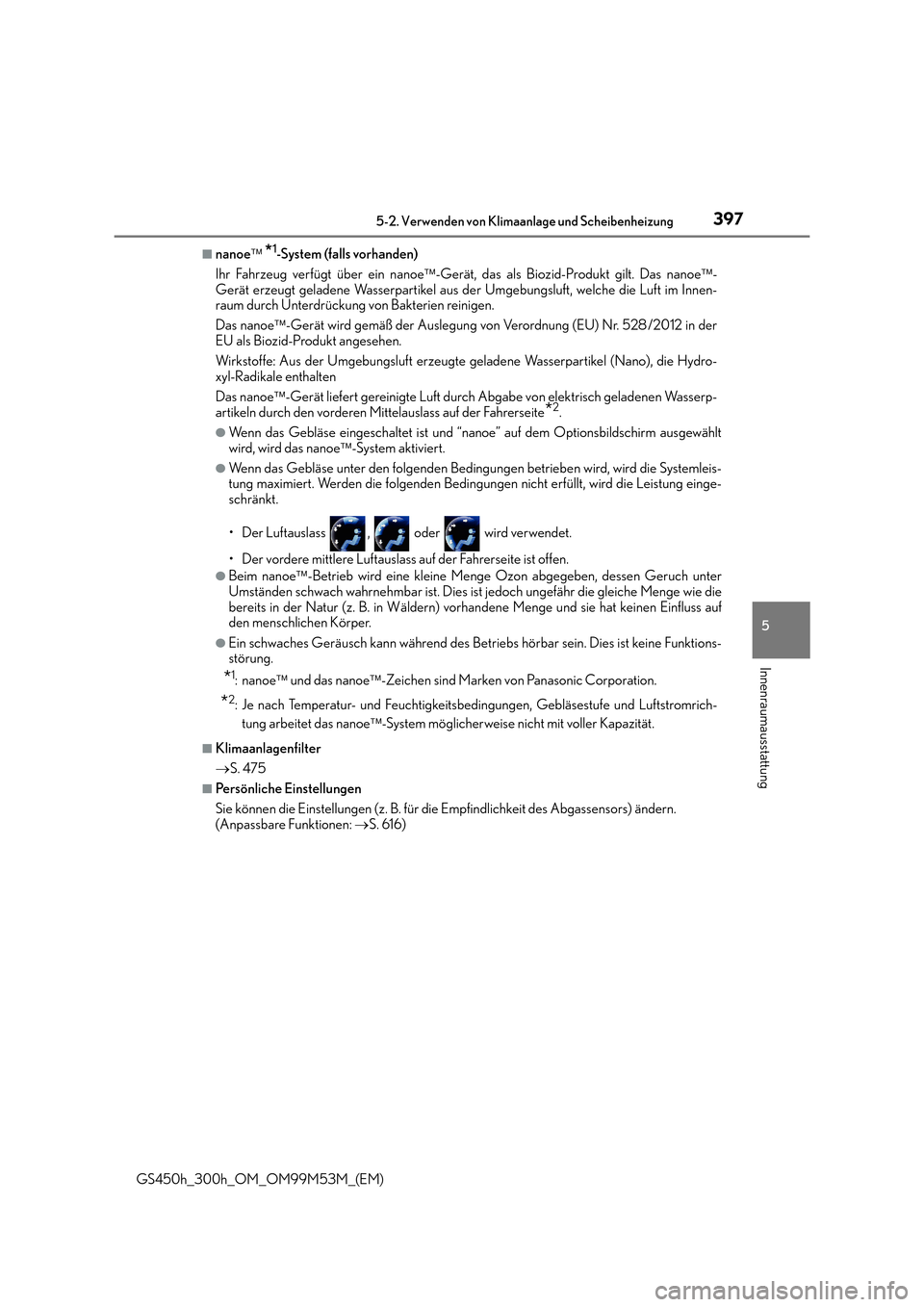

■nanoe *1-System (falls vorhanden)
Ihr Fahrzeug verfügt über ein nanoe -Gerät, das als Biozid-Produkt gilt. Das nanoe -
Gerät erzeugt geladene Wasserpartikel aus der Umgebungsluft, welche die Luft im Innen-
raum durch Unterdrückung von Bakterien reinigen.
Das nanoe -Gerät wird gemäß der Auslegung von Verordnung (EU) Nr. 528/2012 in der
EU als Biozid-Produkt angesehen.
Wirkstoffe: Aus der Umgebungsluft erzeugte geladene Wasserpartikel (Nano), die Hydro-
xyl-Radikale enthalten
Das nanoe -Gerät liefert gereinigte Luft durch Abgabe von elektrisch geladenen Wasserp-
artikeln durch den vorderen Mittelauslass auf der Fahrerseite
*2.
●Wenn das Gebläse eingeschaltet ist und “nanoe” auf dem Optionsbildschirm ausgewählt
wird, wird das nanoe -System aktiviert.
●Wenn das Gebläse unter den folgenden Bedingungen betrieben wird, wird die Systemleis-
tung maximiert. Werden die folgenden Bedingungen nicht erfüllt, wird die Leistung einge-
schränkt.
• Der Luftauslass , oder wird verwendet.
• Der vordere mittlere Luftauslass auf der Fahrerseite ist offen.
●Beim nanoe -Betrieb wird eine kleine Menge Ozon abgegeben, dessen Geruch unter
Umständen schwach wahrnehmbar ist. Dies ist jedoch ungefähr die gleiche Menge wie die
bereits in der Natur (z. B. in Wäldern) vorhandene Menge und sie hat keinen Einfluss auf
den menschlichen Körper.
●Ein schwaches Geräusch kann während des Betriebs hörbar sein. Dies ist keine Funktions-
störung.
*1:nanoe  und das nanoe -Zeichen sind Marken von Panasonic Corporation.
*2: Je nach Temperatur- und Feuchtigkeitsbedingungen, Gebläsestufe und Luftstromrich-
tung arbeitet das nanoe -System möglicherweise nicht mit voller Kapazität.
■Klimaanlagenfilter
→ S. 475
■Persönliche Einstellungen
Sie können die Einstellungen (z. B. für die Empfindlichkeit des Abgassensors) ändern.
(Anpassbare Funktionen: →S. 616)

3985-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M53M_(EM)

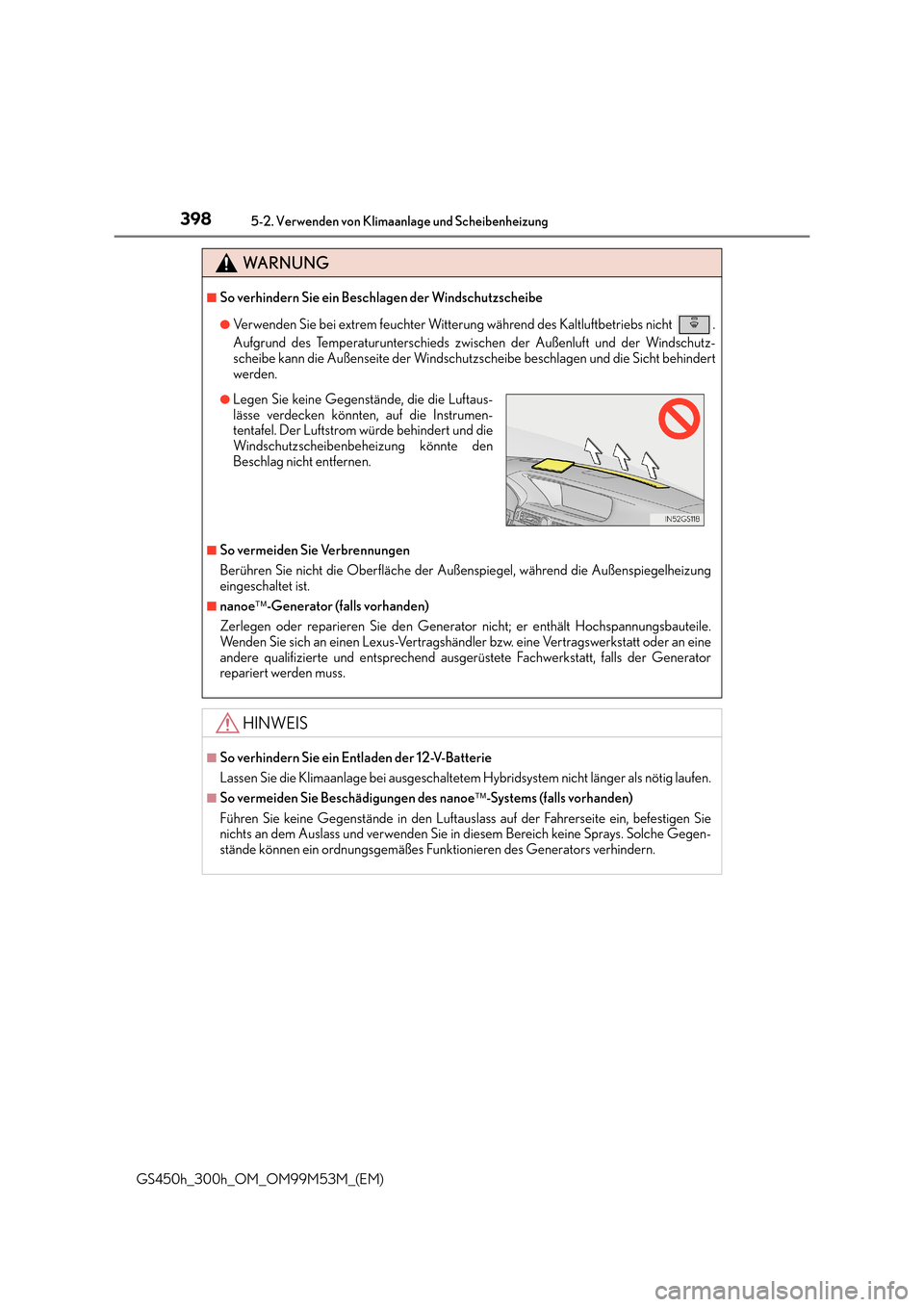

WA R N U N G
■So verhindern Sie ein Beschlagen der Windschutzscheibe
●Verwenden Sie bei extrem feuchter Witterung während des Kaltluftbetriebs nicht .
Aufgrund des Temperaturunterschieds zwischen der Außenluft und der Windschutz-
scheibe kann die Außenseite der Windschutzscheibe beschlagen und die Sicht behindert
werden.
■So vermeiden Sie Verbrennungen
Berühren Sie nicht die Oberfläche der Auße nspiegel, während die Außenspiegelheizung
eingeschaltet ist.
■nanoe -Generator (falls vorhanden)
Zerlegen oder reparieren Sie den Generator nicht; er enthält Hochspannungsbauteile.
Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt, falls der Generator
repariert werden muss.
HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Hybridsystem nicht länger als nötig laufen.
■So vermeiden Sie Beschädigungen des nanoe-Systems (falls vorhanden)
Führen Sie keine Gegenstände in den Luftauslass auf der Fahrerseite ein, befestigen Sie
nichts an dem Auslass und verwenden Sie in diesem Bereich keine Sprays. Solche Gegen-
stände können ein ordnungsgemäßes Funktionieren des Generators verhindern.
●Legen Sie keine Gegenstände, die die Luftaus-
lässe verdecken könnten, auf die Instrumen-
tentafel. Der Luftstrom würde behindert und die
Windschutzscheibenbeheizung könnte den
Beschlag nicht entfernen.

399
5
5-2. Verwenden von Klimaanlage und Scheibenheizung
Innenraumausstattung
GS450h_300h_OM_OM99M53M_(EM)

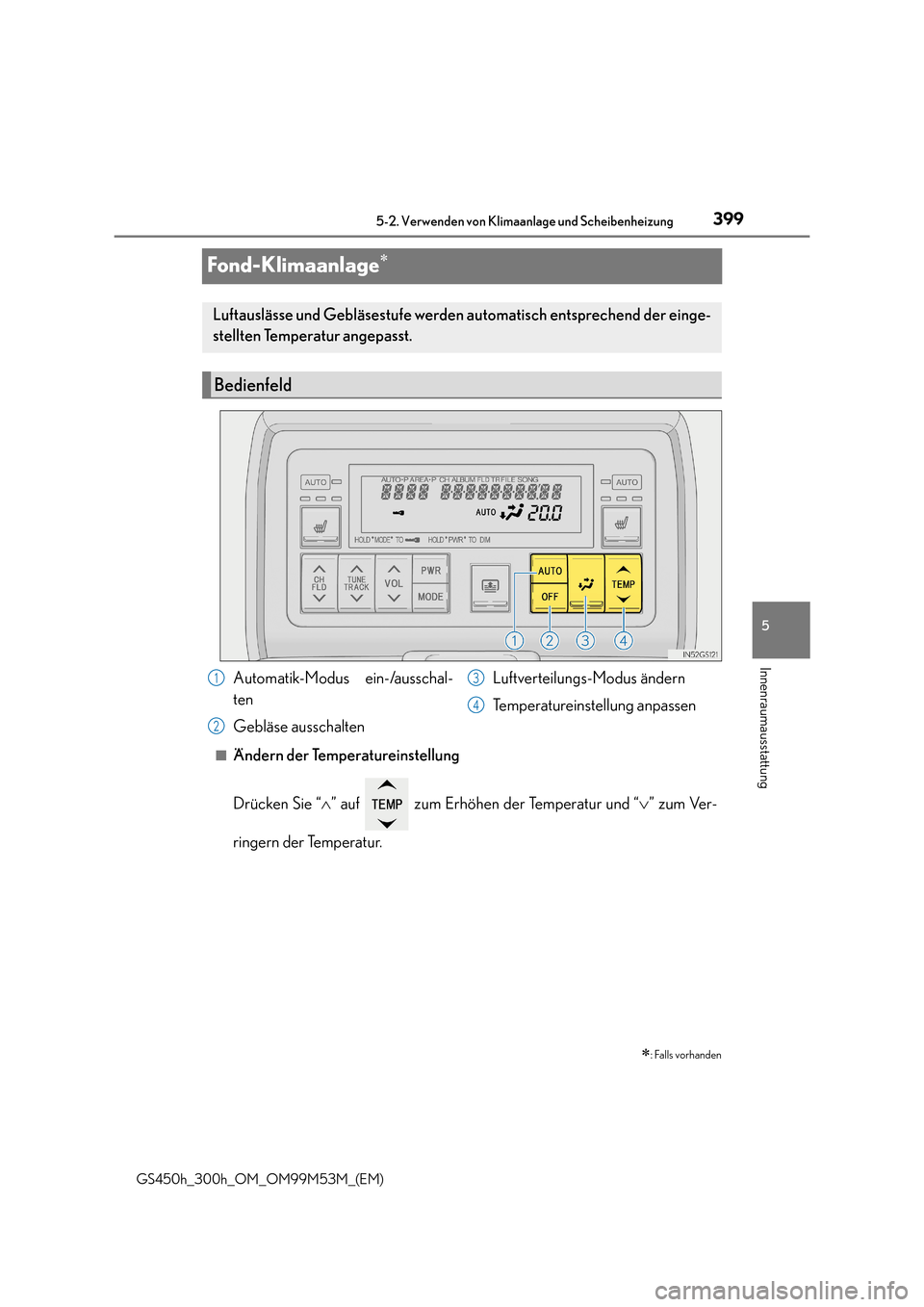

Fond-Klimaanlage∗
■Ändern der Temperatureinstellung
Drücken Sie “
∧” auf zum Erhöhen der Temperatur und “ ∨” zum Ver-
ringern der Temperatur.
∗: Falls vorhanden
Luftauslässe und Gebläsestufe werden automatisch entsprechend der einge-
stellten Temperatur angepasst.
Bedienfeld
Automatik-Modus ein-/ausschal-
ten
Gebläse ausschalten Luftverteilungs-Modus ändern
Temperatureinstellung anpassen1
2
3
4

4005-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M53M_(EM)■
Umschalten der Luftauslässe
Drücken Sie .
Die Luftauslässe werden bei jedem Drücken von wie folgt umgeschaltet.
: Luft strömt in den oberen Bereich.
: Luft strömt in den oberen Bereich und in den Fußraum.
: Luft strömt in den Fußraum.
Drücken Sie .
Die Klimaanlage schaltet sich ein, und di e Luftauslässe und die Gebläsestufe werden
automatisch eingestellt.
Auf der Bedientafel wird “AUTO” angezeigt.
Ändern Sie die Temperatureinstellung.
Wenn die Rücksitzheizungen auf den Modus “AUTO” gestellt sind, arbeitet das System
automatisch entsprechend der eingestellten Temperatur, der Außentemperatur, usw.
Um den Betrieb zu stoppen, drücken Sie die Taste “OFF”.
■
Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe
ändern sich je nach gewähltem Luft-
verteilungs-Modus.
Verwenden der automat ischen Klimaanlage
Luftauslässe
1
2
