4316-1. Wartung und Pflege des Fahrzeugs
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)●

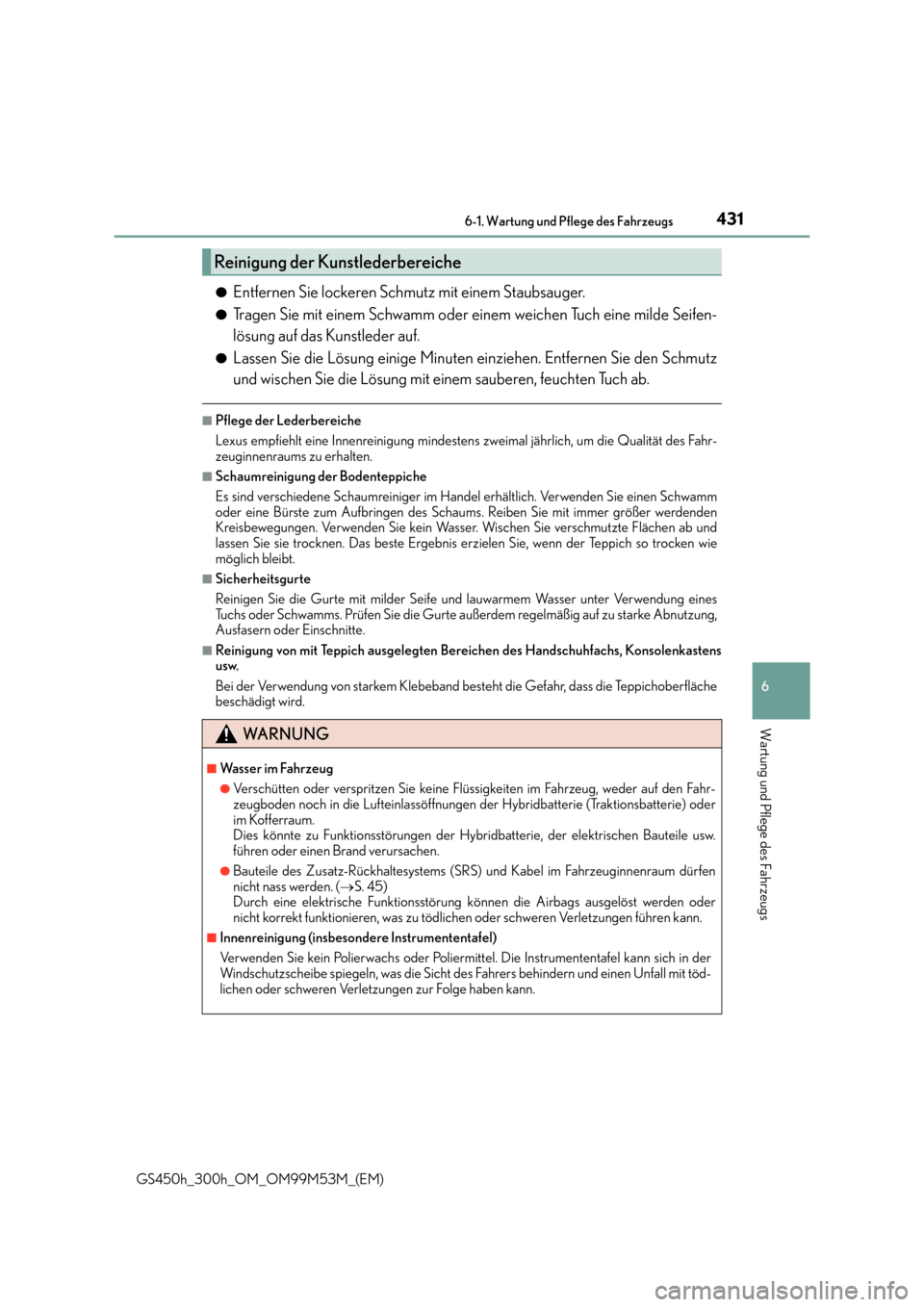

Entfernen Sie lockeren Schmutz mit einem Staubsauger.
●Tragen Sie mit einem Schwamm oder einem weichen Tuch eine milde Seifen-
lösung auf das Kunstleder auf.
●Lassen Sie die Lösung einige Minuten einziehen. Entfernen Sie den Schmutz
und wischen Sie die Lösung mit einem sauberen, feuchten Tuch ab.
■Pflege der Lederbereiche
Lexus empfiehlt eine Innenreinigung mindestens zweimal jährlich, um die Qualität des Fahr-
zeuginnenraums zu erhalten.
■Schaumreinigung der Bodenteppiche
Es sind verschiedene Schaumreiniger im Handel erhältlich. Verwenden Sie einen Schwamm
oder eine Bürste zum Aufbringen des Schaums. Reiben Sie mit immer größer werdenden
Kreisbewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte Flächen ab und
lassen Sie sie trocknen. Das beste Ergebnis erzi
elen Sie, wenn der Teppich so trocken wie
möglich bleibt.
■Sicherheitsgurte
Reinigen Sie die Gurte mit milder Seife und lauwarmem Wasser unter Verwendung eines
Tuchs oder Schwamms. Prüfen Sie die Gurte au ßerdem regelmäßig auf zu starke Abnutzung,
Ausfasern oder Einschnitte.
■Reinigung von mit Teppich ausgelegten Bereichen des Handschuhfachs, Konsolenkastens
usw.
Bei der Verwendung von starkem Klebeband besteht die Gefahr, dass die Teppichoberfläche
beschädigt wird.
Reinigung der Kunstlederbereiche
WA R N U N G
■Wa s s e r i m F a h r z e u g
●Verschütten oder verspritzen Sie keine Flüssigkeiten im Fahrzeug, weder auf den Fahr-
zeugboden noch in die Lufteinlassöffnungen der Hybridbatterie (Traktionsbatterie) oder
im Kofferraum.
Dies könnte zu Funktionsstörungen der Hybridbatterie, der elektrischen Bauteile usw.
führen oder einen Brand verursachen.
●Bauteile des Zusatz-Rückhaltesystems (SRS) und Kabel im Fahrzeuginnenraum dürfen
nicht nass werden. ( →S. 45)
Durch eine elektrische Funktionsstörung können die Airbags ausgelöst werden oder
nicht korrekt funktionieren, was zu tödlichen oder schweren Verletzungen führen kann.
■Innenreinigung (insbesondere Instrumententafel)
Verwenden Sie kein Polierwachs oder Poliermittel. Die Instrumententafel kann sich in der
Windschutzscheibe spiegeln, was die Sicht des Fahrers behindern und einen Unfall mit töd-
lichen oder schweren Verletzungen zur Folge haben kann.

4326-1. Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

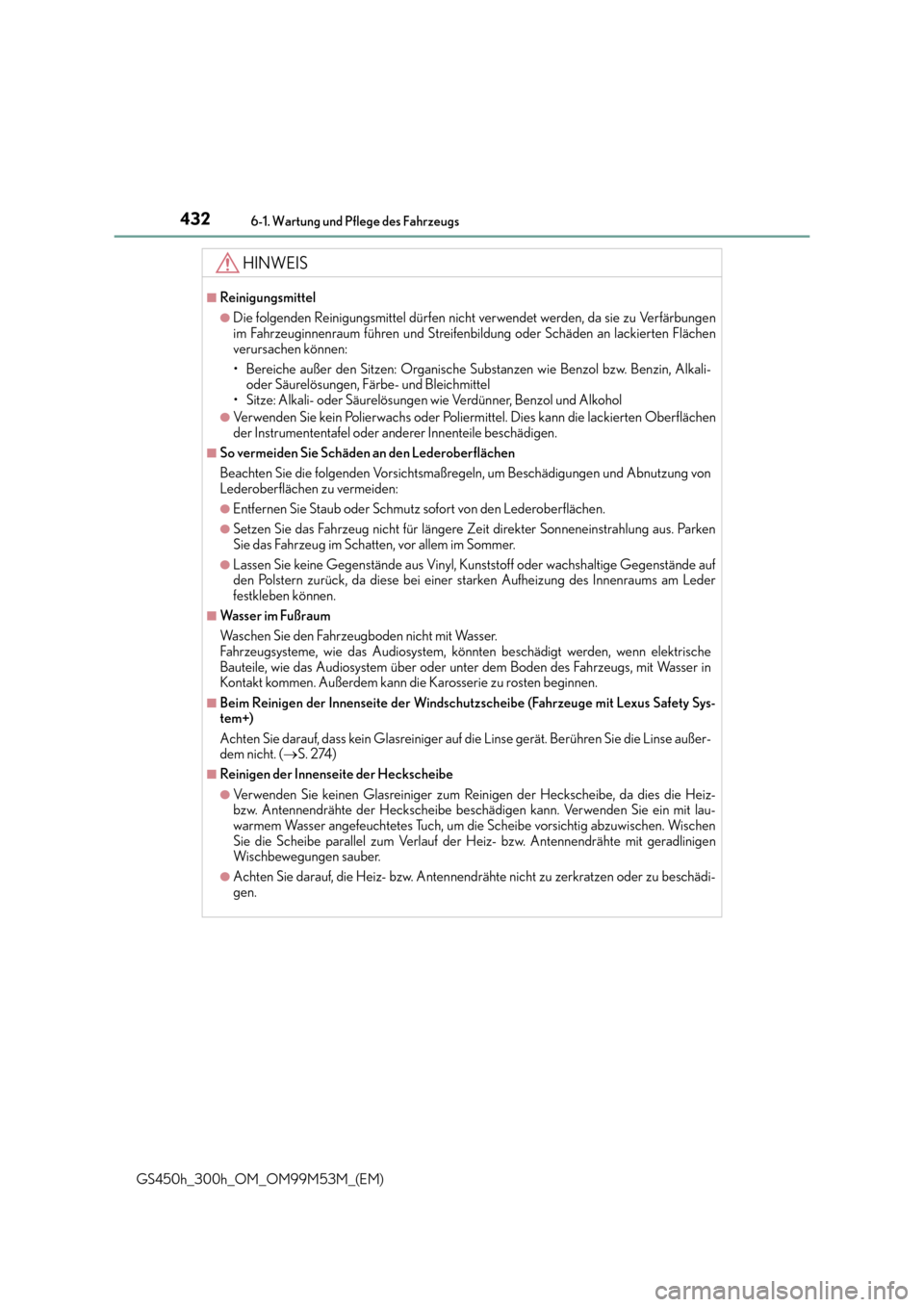

HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfärbungen
im Fahrzeuginnenraum führen und Streifenbildung oder Schäden an lackierten Flächen
verursachen können:
• Bereiche außer den Sitzen: Organische Subs tanzen wie Benzol bzw. Benzin, Alkali-
oder Säurelösungen, Färbe- und Bleichmittel
• Sitze: Alkali- oder Säurelösungen wie Verdünner, Benzol und Alkohol
●Verwenden Sie kein Polierwachs oder Poliermittel. Dies kann die lackierten Oberflächen
der Instrumententafel oder anderer Innenteile beschädigen.
■So vermeiden Sie Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßregeln, um Beschädigungen und Abnutzung von
Lederoberflächen zu vermeiden:
●Entfernen Sie Staub oder Schmutz sofort von den Lederoberflächen.
●Setzen Sie das Fahrzeug nicht für längere Zeit direkter Sonneneinstrahlung aus. Parken
Sie das Fahrzeug im Schatten, vor allem im Sommer.
●Lassen Sie keine Gegenstände aus Vinyl, Kunststoff oder wachshaltige Gegenstände auf
den Polstern zurück, da diese bei einer starken Aufheizung des Innenraums am Leder
festkleben können.
■Wa s s e r i m F u ß r a u m
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme, wie das Audiosystem, könn ten beschädigt werden, wenn elektrische
Bauteile, wie das Audiosystem über oder unter dem Boden des Fahrzeugs, mit Wasser in
Kontakt kommen. Außerdem kann die Karosserie zu rosten beginnen.
■Beim Reinigen der Innenseite der Windschutzscheibe (Fahrzeuge mit Lexus Safety Sys-
tem+)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gerät. Berühren Sie die Linse außer-
dem nicht. ( →S. 274)
■Reinigen der Innenseite der Heckscheibe
●Verwenden Sie keinen Glasreiniger zum Reinigen der Heckscheibe, da dies die Heiz-
bzw. Antennendrähte der Heckscheibe beschädigen kann. Verwenden Sie ein mit lau-
warmem Wasser angefeuchtetes Tuch, um die Scheibe vorsichtig abzuwischen. Wischen
Sie die Scheibe parallel zum Verlauf der Heiz- bzw. Antennendrähte mit geradlinigen
Wischbewegungen sauber.
●Achten Sie darauf, die Heiz- bzw. Antennendrähte nicht zu zerkratzen oder zu beschädi-
gen.

433
6
6-2. Fahrzeugwartung
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

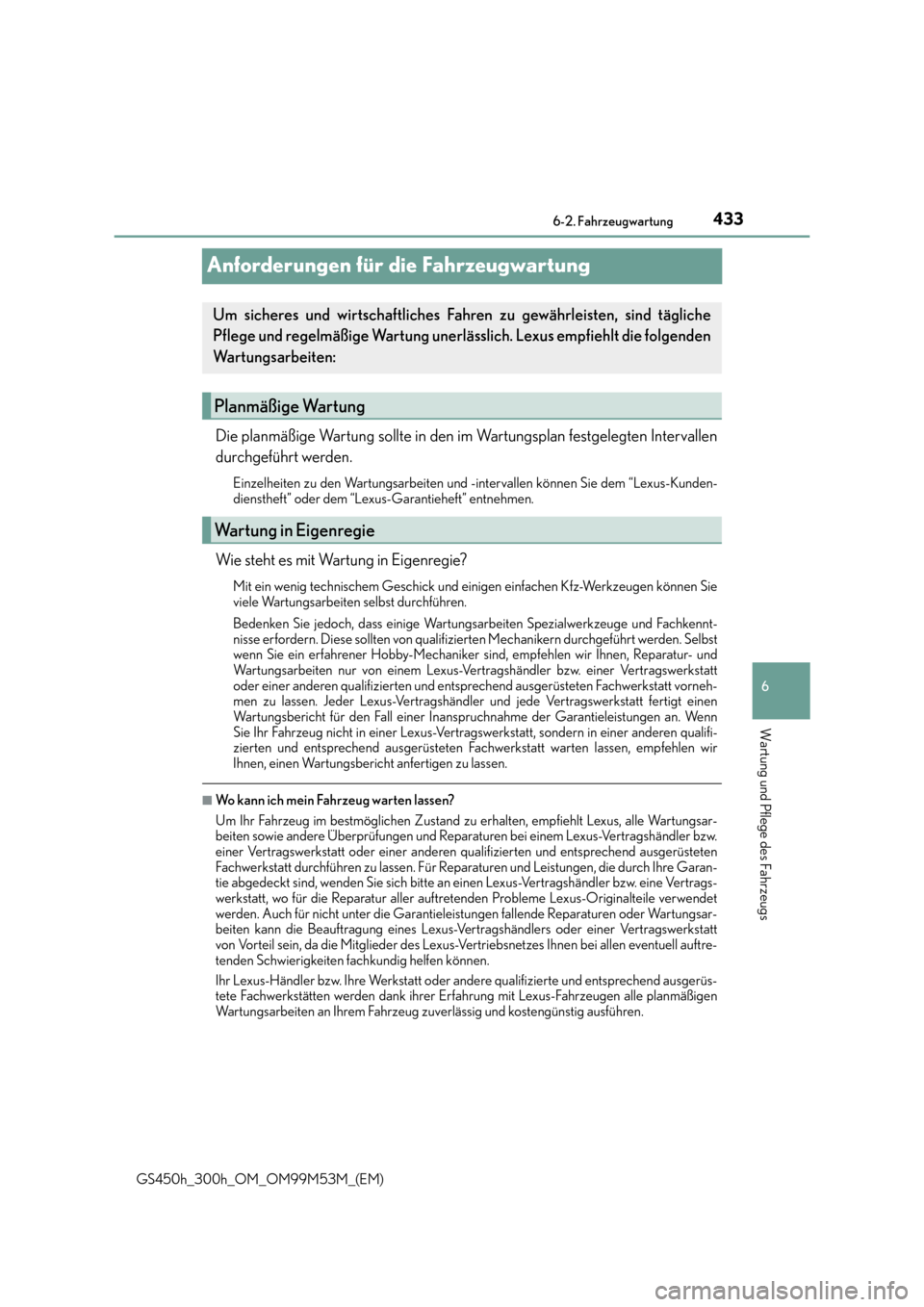

Anforderungen für die Fahrzeugwartung
Die planmäßige Wartung sollte in den im
Wartungsplan festgelegten Intervallen
durchgeführt werden.
Einzelheiten zu den Wartungsarbeiten und -intervallen können Sie dem “Lexus-Kunden-
dienstheft” oder dem “Lexus-Garantieheft” entnehmen.
Wie steht es mit Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen einfachen Kfz-Werkzeugen können Sie
viele Wartungsarbeiten selbst durchführen.
Bedenken Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fachkennt-
nisse erfordern. Diese sollten von qualifizierten Mechanikern durchgeführt werden. Selbst
wenn Sie ein erfahrener Hobby-Mechaniker sind, empfehlen wir Ihnen, Reparatur- und
Wartungsarbeiten nur von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt vorneh-
men zu lassen. Jeder Lexus-Vertragshändler und jede Vertragswerkstatt fertigt einen
Wartungsbericht für den Fall einer Inanspruchnahme der Garantieleistungen an. Wenn
Sie Ihr Fahrzeug nicht in einer Lexus-Vertragswerkstatt, sondern in einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt warten lassen, empfehlen wir
Ihnen, einen Wartungsbericht anfertigen zu lassen.
■Wo kann ich mein Fahrzeug warten lassen?
Um Ihr Fahrzeug im bestmöglichen Zustand zu erhalten, empfiehlt Lexus, alle Wartungsar-
beiten sowie andere Überprüfungen und Reparaturen bei einem Lexus-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt durchführen zu lassen. Für Reparaturen und Leistungen, die durch Ihre Garan-
tie abgedeckt sind, wenden Sie sich bitte an einen Lexus-Vertragshändler bzw. eine Vertrags-
werkstatt, wo für die Reparatur aller auftretenden Probleme Lexus-Originalteile verwendet
werden. Auch für nicht unter die Garantieleistungen fallende Reparaturen oder Wartungsar-
beiten kann die Beauftragung eines Lexus-Vertragshändlers oder einer Vertragswerkstatt
von Vorteil sein, da die Mitglieder des Lexus-Vertriebsnetzes Ihnen bei allen eventuell auftre-
tenden Schwierigkeiten fachkundig helfen können.
Ihr Lexus-Händler bzw. Ihre Werkstatt oder andere qualifizierte und entsprechend ausgerüs-
tete Fachwerkstätten werden dank ihrer Erfa hrung mit Lexus-Fahrzeugen alle planmäßigen
Wartungsarbeiten an Ihrem Fahrzeug zuverlässig und kostengünstig ausführen.
Um sicheres und wirtschaftliches Fahren zu gewährleisten, sind tägliche
Pflege und regelmäßige Wartung unerlässlich. Lexus empfiehlt die folgenden
Wartungsarbeiten:
Planmäßige Wartung
Wartung in Eigenregie

4346-2. Fahrzeugwartung
GS450h_300h_OM_OM99M53M_(EM)

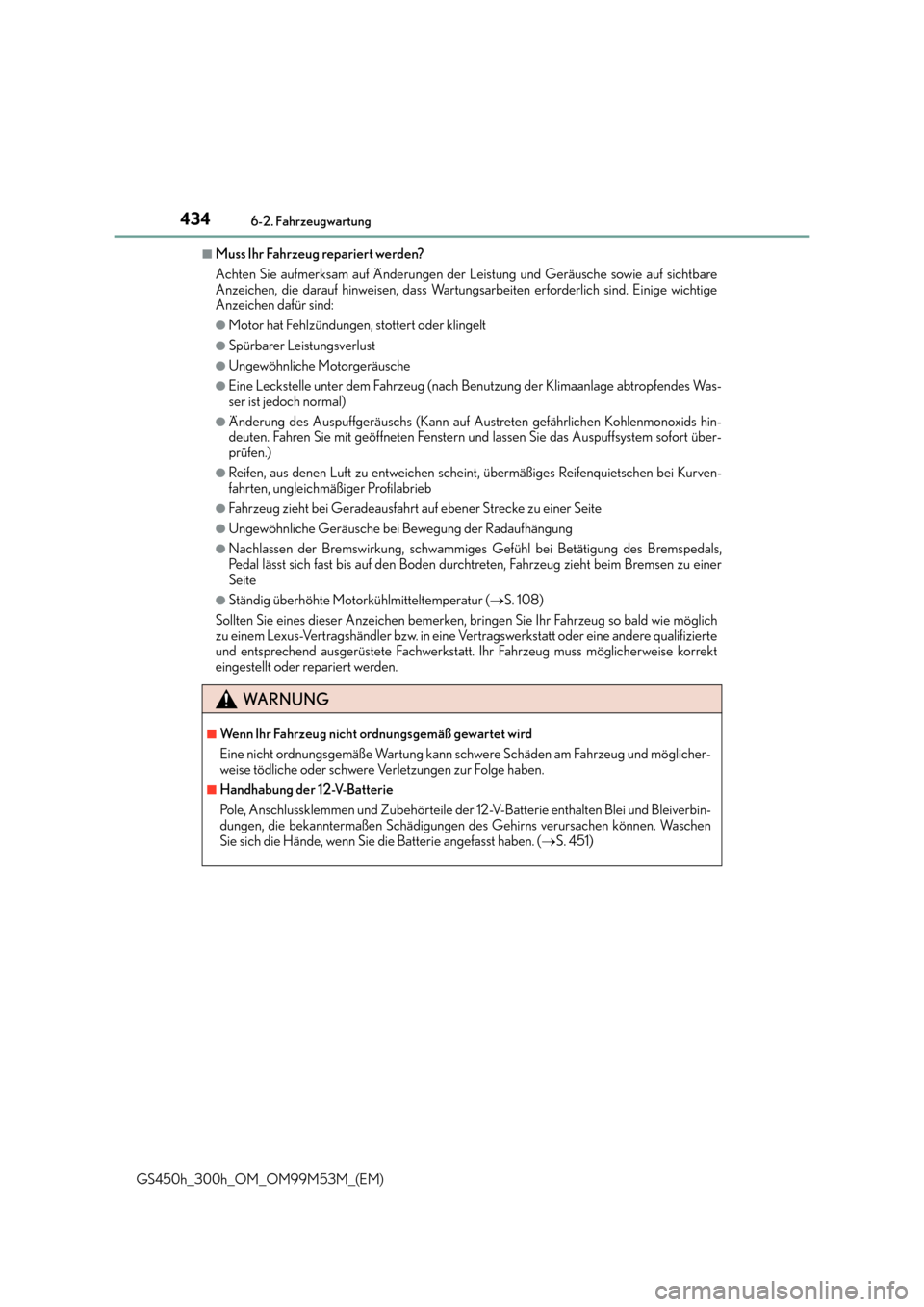

■Muss Ihr Fahrzeug repariert werden?
Achten Sie aufmerksam auf Änderungen der Leistung und Geräusche sowie auf sichtbare
Anzeichen, die darauf hinweisen, dass Wartungsarbeiten erforderlich sind. Einige wichtige
Anzeichen dafür sind:
●Motor hat Fehlzündungen, stottert oder klingelt
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (nach Benutzung der Klimaanlage abtropfendes Was-
ser ist jedoch normal)
●Änderung des Auspuffgeräuschs (Kann auf Austreten gefährlichen Kohlenmonoxids hin-
deuten. Fahren Sie mit geöffneten Fenstern und lassen Sie das Auspuffsystem sofort über-
prüfen.)
●Reifen, aus denen Luft zu entweichen scheint, übermäßiges Reifenquietschen bei Kurven-
fahrten, ungleichmäßiger Profilabrieb
●Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke zu einer Seite
●Ungewöhnliche Geräusche bei Bewegung der Radaufhängung
●Nachlassen der Bremswirkung, schwammiges Gefühl bei Betätigung des Bremspedals,
Pedal lässt sich fast bis auf den Boden durchtreten, Fahrzeug zieht beim Bremsen zu einer
Seite
●Ständig überhöhte Motorkühlmitteltemperatur (→S. 108)
Sollten Sie eines dieser Anzeichen bemerken, bringen Sie Ihr Fahrzeug so bald wie möglich
zu einem Lexus-Vertragshändler bzw. in eine Ve rtragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt. Ihr Fahrzeug muss möglicherweise korrekt
eingestellt oder repariert werden.
WA R N U N G
■Wenn Ihr Fahrzeug nicht ordnungsgemäß gewartet wird
Eine nicht ordnungsgemäße Wartung kann schwere Schäden am Fahrzeug und möglicher-
weise tödliche oder schwere Verletzungen zur Folge haben.
■Handhabung der 12-V-Batterie
Pole, Anschlussklemmen und Zube hörteile der 12-V-Batterie enthalten Blei und Bleiverbin-
dungen, die bekanntermaßen Schädigungen des Gehirns verursachen können. Waschen
Sie sich die Hände, wenn Sie die Batterie angefasst haben. ( →S. 451)

435
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

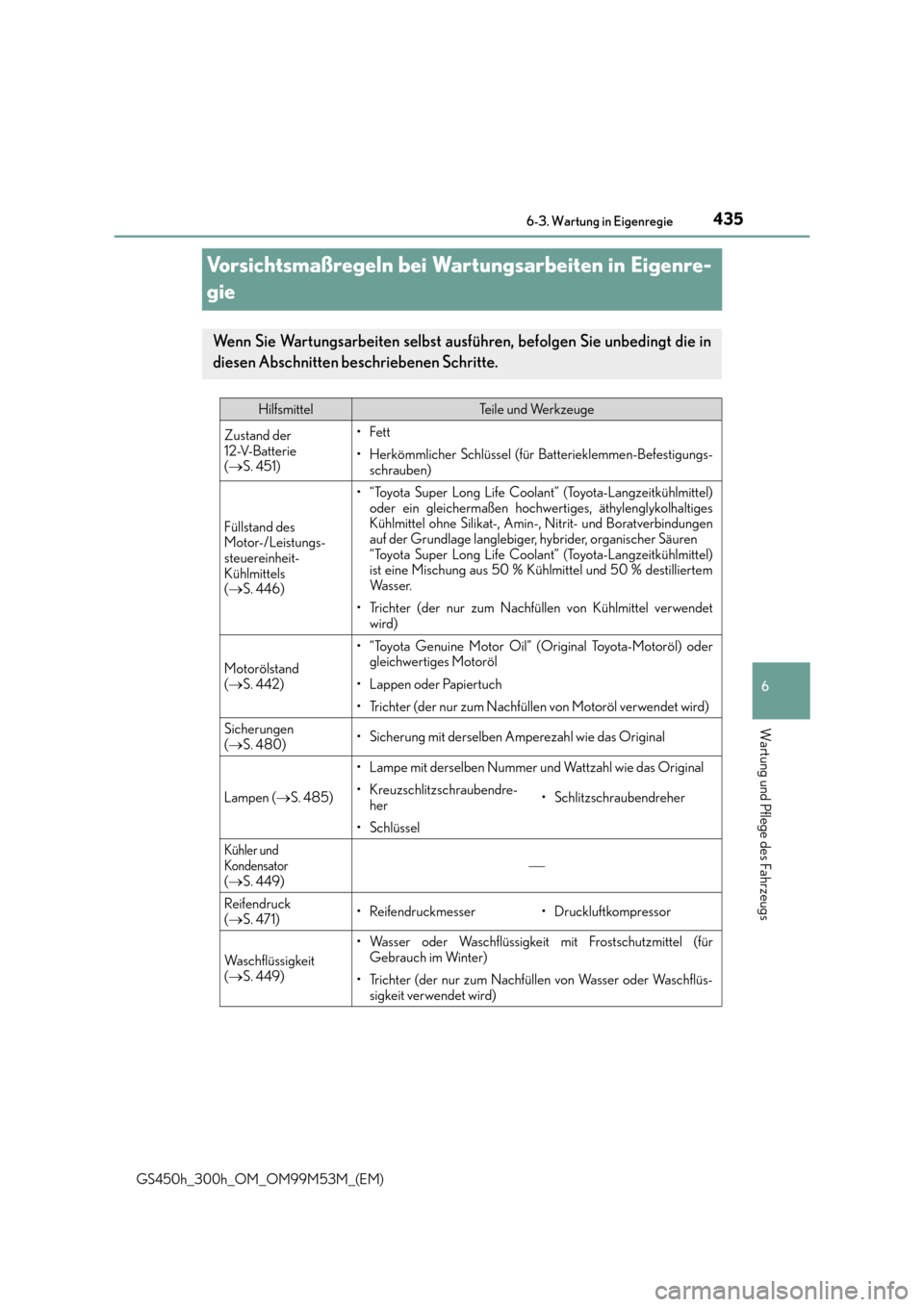

Vorsichtsmaßregeln bei Wartungsarbeiten in Eigenre-
gie
Wenn Sie Wartungsarbeiten selbst ausführen, befolgen Sie unbedingt die in
diesen Abschnitten beschriebenen Schritte.
HilfsmittelTeile und Werkzeuge
Zustand der
12-V-Batterie
(
→ S. 451) •Fett
• Herkömmlicher Schlüssel (für Batterieklemmen-Befestigungs-
schrauben)
Füllstand des
Motor-/Leistungs-
steuereinheit-
Kühlmittels
(→ S. 446) • “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel)
oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges
Kühlmittel ohne Silikat-, Amin-, Nitrit- und Boratverbindungen
auf der Grundlage langlebiger, hybrider, organischer Säuren
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel)
ist eine Mischung aus 50 % Kühlmittel und 50 % destilliertem
Wa s s e r.
• Trichter (der nur zum Nachfüllen von Kühlmittel verwendet
wird)
Motorölstand
(→ S. 442)
• “Toyota Genuine Motor Oil” (Original Toyota-Motoröl) oder
gleichwertiges Motoröl
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendet wird)
Sicherungen
(→ S. 480)• Sicherung mit derselben Amperezahl wie das Original
Lampen ( →S. 485)
• Lampe mit derselben Nummer und Wattzahl wie das Original
• Kreuzschlitzschraubendre-
her• Schlitzschraubendreher
•Schlüssel
Kühler und
Kondensator
(→ S. 449)
Reifendruck
(→ S. 471)• Reifendruckmesser• Druckluftkompressor
Waschflüssigkeit
(→ S. 449)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum Nachfüllen von Wasser oder Waschflüs-sigkeit verwendet wird)

4366-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)

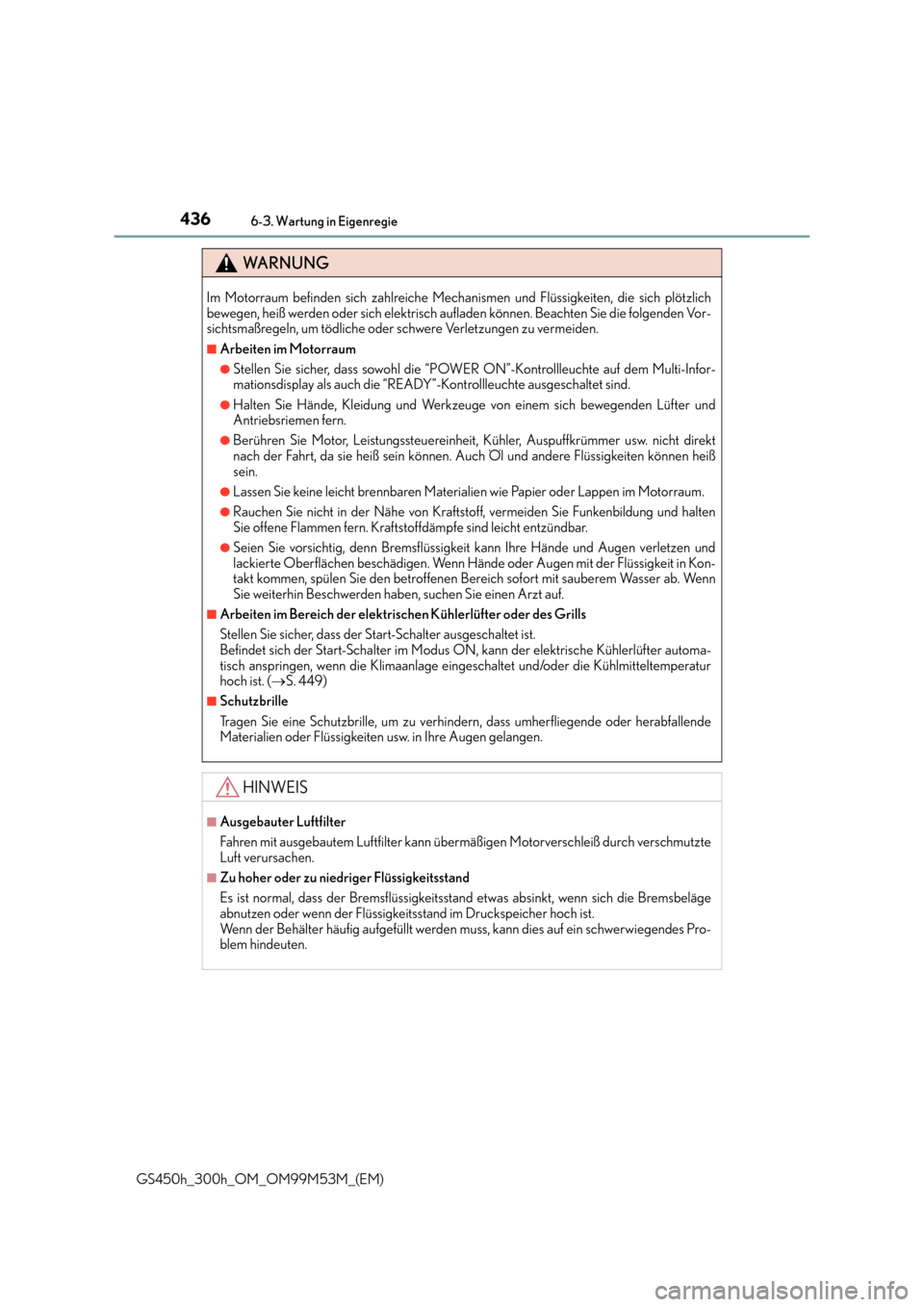

WA R N U N G
Im Motorraum befinden sich zahlreiche Mechanismen und Flüssigkeiten, die sich plötzlich
bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie die folgenden Vor-
sichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■Arbeiten im Motorraum
●Stellen Sie sicher, dass sowohl die “POWER ON”-Kontrollleuchte auf dem Multi-Infor-
mationsdisplay als auch die “READY”-Kontrollleuchte ausgeschaltet sind.
●Halten Sie Hände, Kleidung und Werkzeuge von einem sich bewegenden Lüfter und
Antriebsriemen fern.
●Berühren Sie Motor, Leistungssteuereinheit, Kühler, Auspuffkrümmer usw. nicht direkt
nach der Fahrt, da sie heiß sein können. Auch Öl und andere Flüssigkeiten können heiß
sein.
●Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motorraum.
●Rauchen Sie nicht in der Nähe von Kraftstoff, vermeiden Sie Funkenbildung und halten
Sie offene Flammen fern. Kraftstoffdämpfe sind leicht entzündbar.
●Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen und
lackierte Oberflächen beschädigen. Wenn Hände oder Augen mit der Flüssigkeit in Kon-
takt kommen, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser ab. Wenn
Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■Arbeiten im Bereich der elektrischen Kühlerlüfter oder des Grills
Stellen Sie sicher, dass der Start-Schalter ausgeschaltet ist.
Befindet sich der Start-Schalter im Modus ON, kann der elektrische Kühlerlüfter automa-
tisch anspringen, wenn die Klimaanlage eingeschaltet und/oder die Kühlmitteltemperatur
hoch ist. (→S. 449)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhinde rn, dass umherfliegende oder herabfallende
Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann über mäßigen Motorverschleiß durch verschmutzte
Luft verursachen.
■Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Bremsbeläge
abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegendes Pro-
blem hindeuten.

437
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

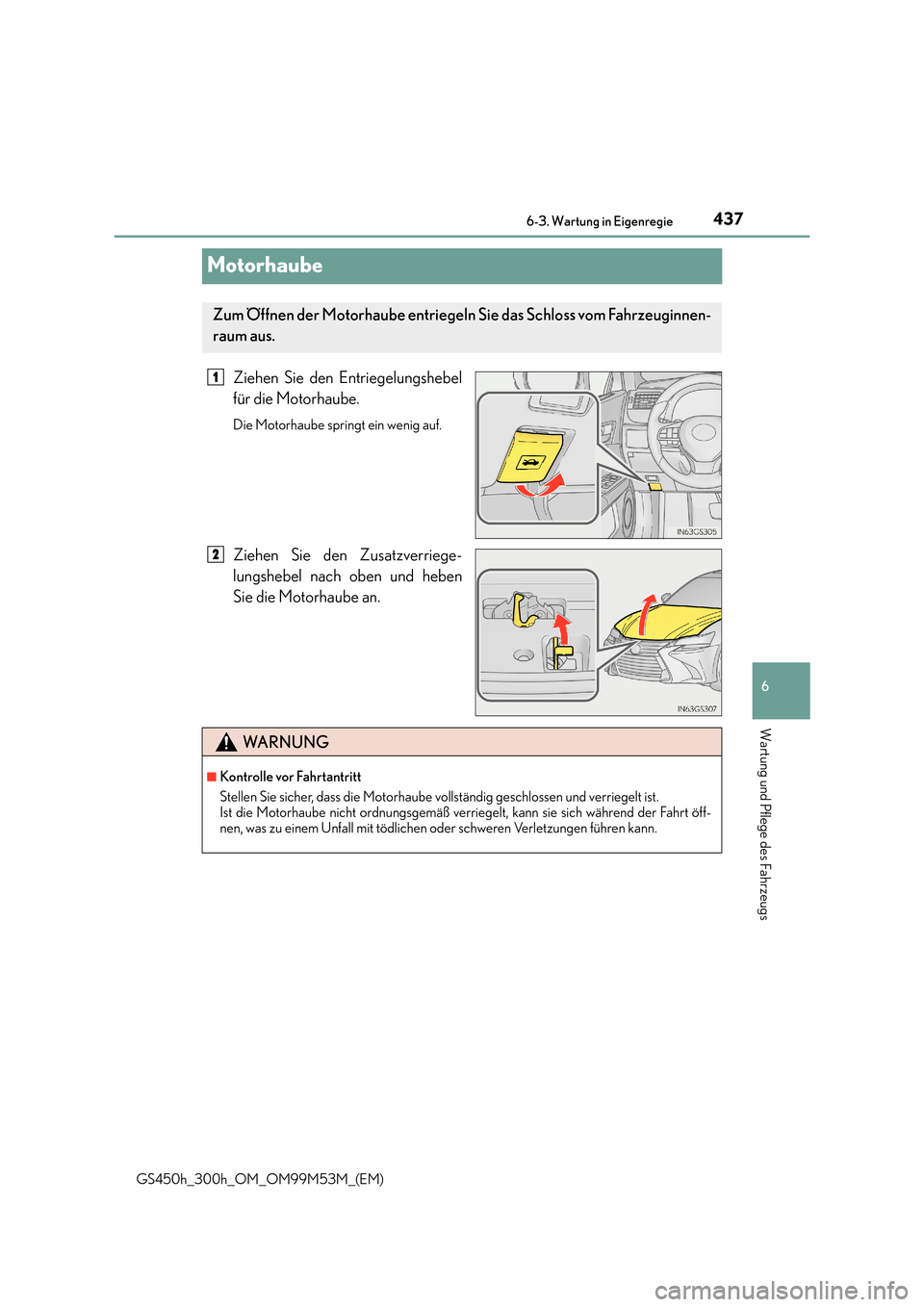

Motorhaube
Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt ein wenig auf.
Ziehen Sie den Zusatzverriege-
lungshebel nach oben und heben
Sie die Motorhaube an.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeuginnen-
raum aus.
1
2
WA R N U N G
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Ist die Motorhaube nicht ordnungsgemäß verriegelt, kann sie sich während der Fahrt öff-
nen, was zu einem Unfall mit tödlichen oder schweren Verletzungen führen kann.

4386-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)

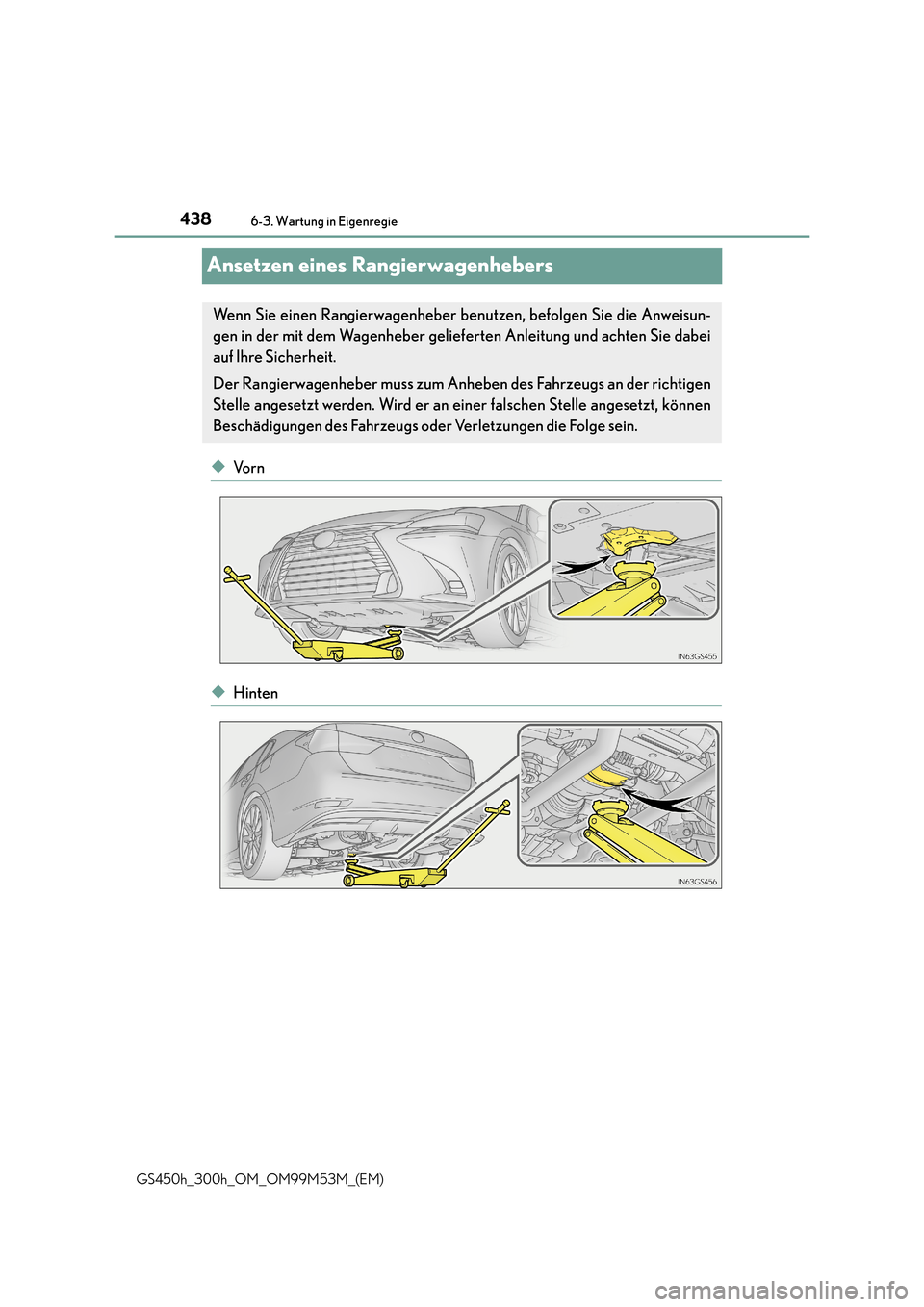

Ansetzen eines Rangierwagenhebers
◆Vo r n
◆Hinten
Wenn Sie einen Rangierwagenheber benutzen, befolgen Sie die Anweisun-
gen in der mit dem Wagenheber gelieferten Anleitung und achten Sie dabei
auf Ihre Sicherheit.
Der Rangierwagenheber muss zum Anhebe n des Fahrzeugs an der richtigen
Stelle angesetzt werden. Wird er an einer falschen Stelle angesetzt, können
Beschädigungen des Fahrzeugs oder Verletzungen die Folge sein.

439
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

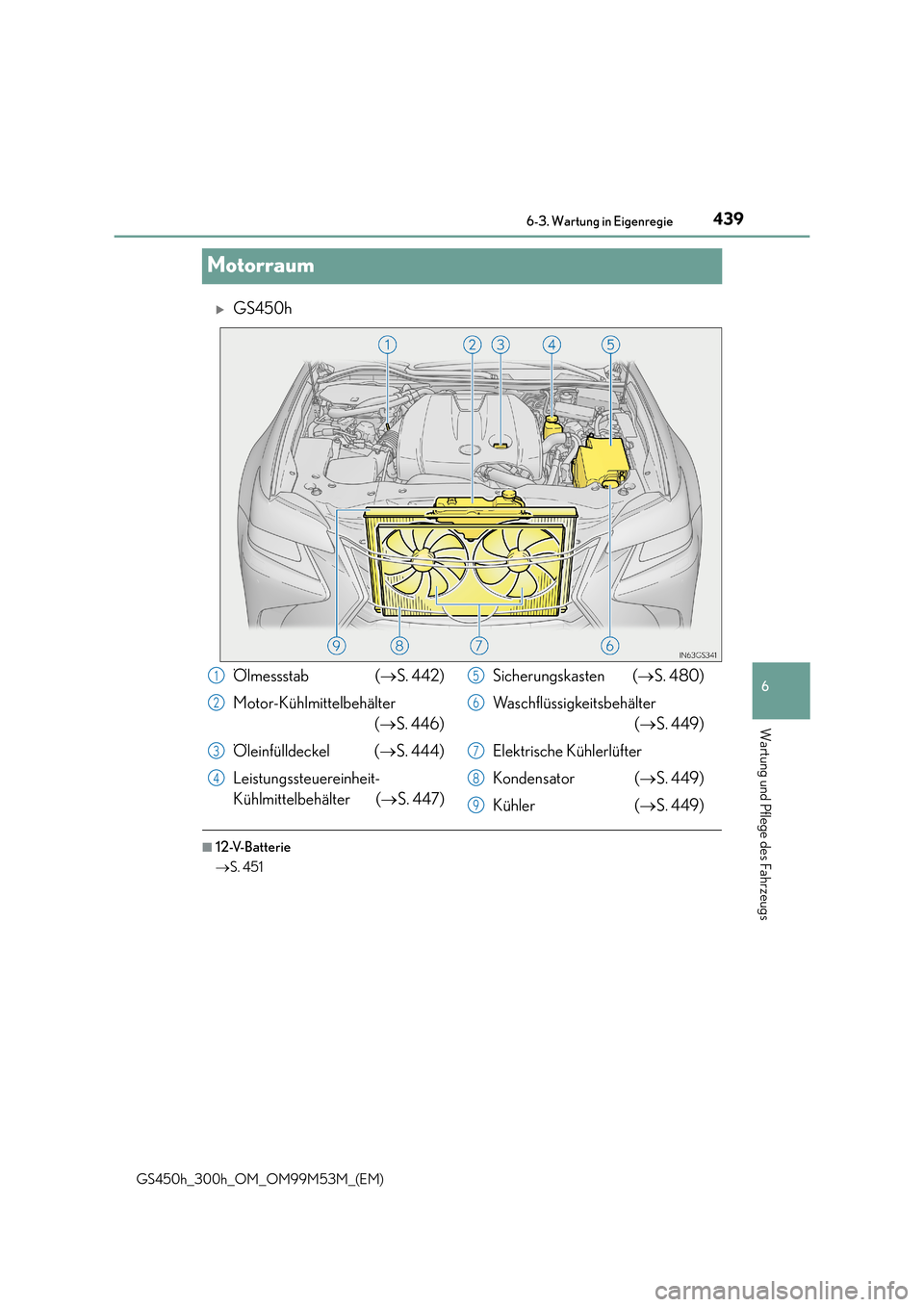

Motorraum
XGS450h
■12-V-Batterie
→
S. 451
Ölmessstab ( →S. 442)
Motor-Kühlmittelbehälter (→ S. 446)
Öleinfülldeckel ( →S. 444)
Leistungssteuereinheit-
Kühlmittelbehälter ( →S. 447) Sicherungskasten (
→S. 480)
Waschflüssigkeitsbehälter (→ S. 449)
Elektrische Kühlerlüfter
Kondensator ( →S. 449)
Kühler ( →S. 449)1
2
3
4
5
6
7
8
9

4406-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)

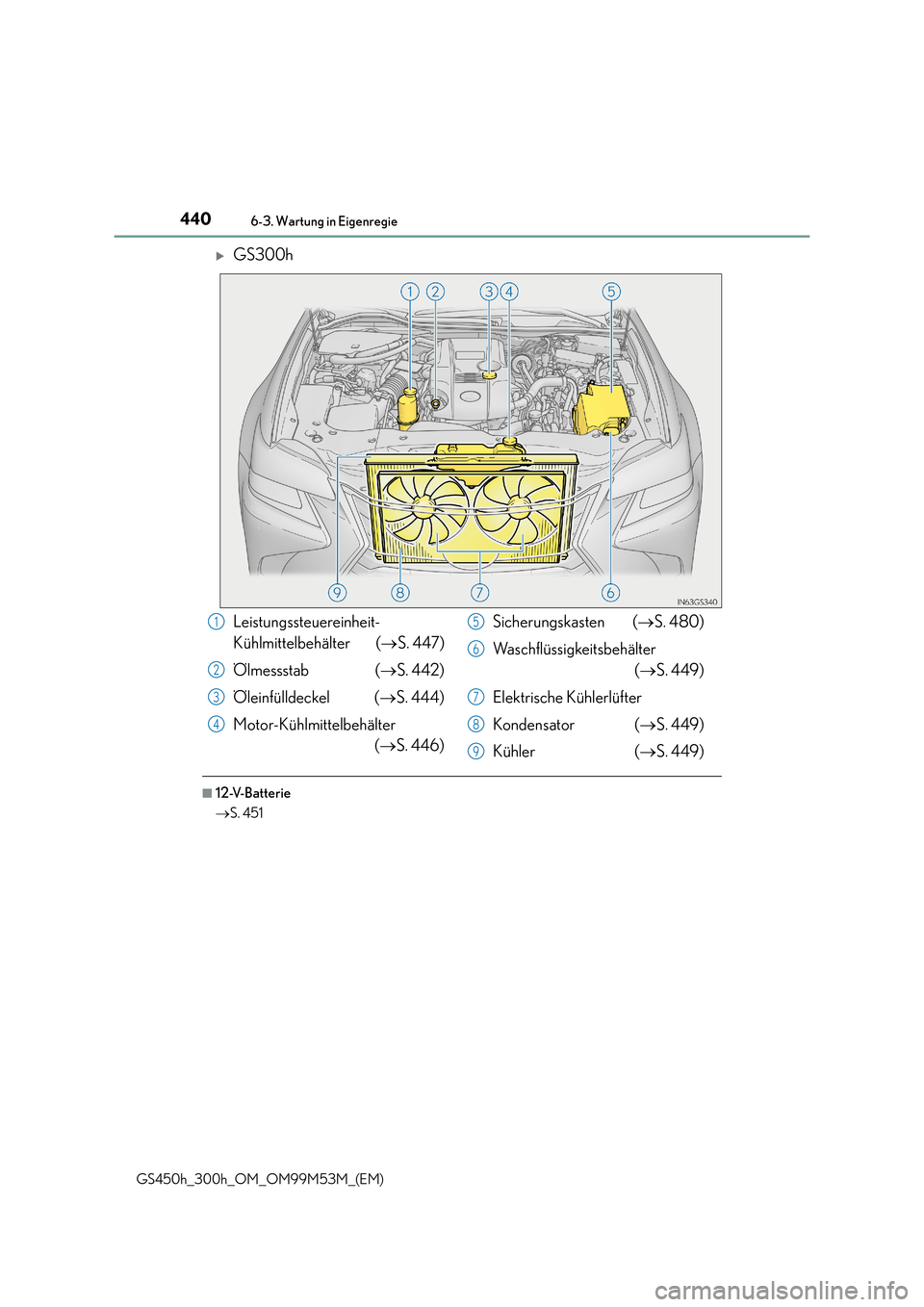

XGS300h
■12-V-Batterie
→S. 451
Leistungssteuereinheit-
Kühlmittelbehälter ( →S. 447)
Ölmessstab ( →S. 442)
Öleinfülldeckel ( →S. 444)
Motor-Kühlmittelbehälter (→ S. 446) Sicherungskasten (
→S. 480)
Waschflüssigkeitsbehälter (→ S. 449)
Elektrische Kühlerlüfter
Kondensator ( →S. 449)
Kühler ( →S. 449)1
2
3
4
5
6
7
8
9
