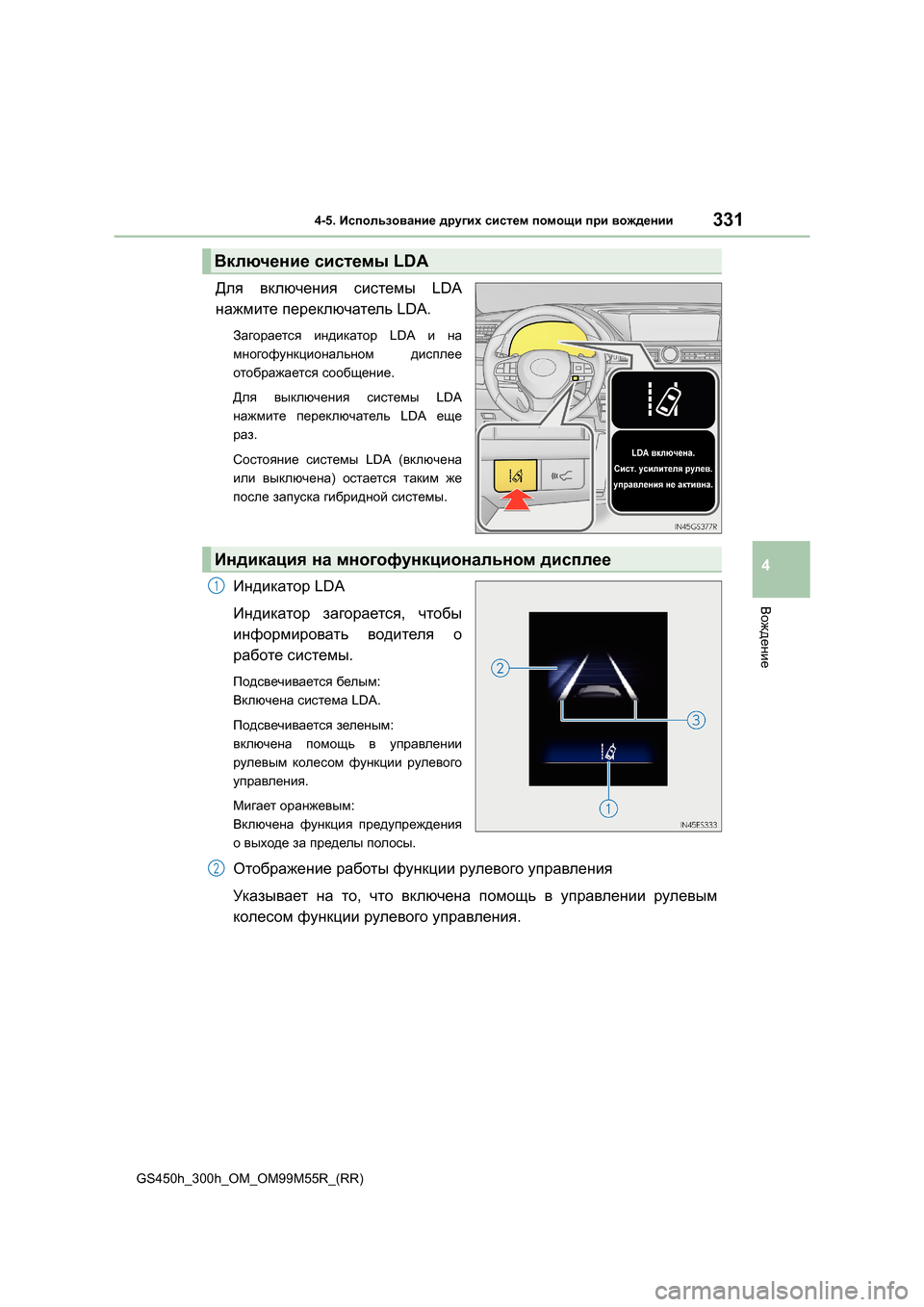

3314-5. Использование других систем помощи при вождении
4
Вождение
GS450h_300h_OM_OM99M55R_(RR)
Для включения системы LDA
нажмите переключатель LDA.
Загорается индикатор LDA и на
многофункциональном дисплее
отображается сообщение .
Для выключения системы LDA
нажмите переключатель LDA еще
раз .
Состояние системы LDA (включена
или выключена ) остается таким же
после запуска гибридной системы .
Индикатор LDA
Индикатор загорается , чтобы
информировать водителя о
работе системы .
Подсвечивается белым :
Включена система LDA.
Подсвечивается зеленым :
включена помощь в управлении
рулевым колесом функции рулевого
управления .
Мигает оранжевым :
Включена функция предупреждения
о выходе за пределы полосы .
Отображение работы функции рулевого управления
Ук азывает на то , что включена помощь в управлении рулевым
колесом функции рулевого управления .
Включение системы LDA
Индикация на многофункциональном дисплее
1
2

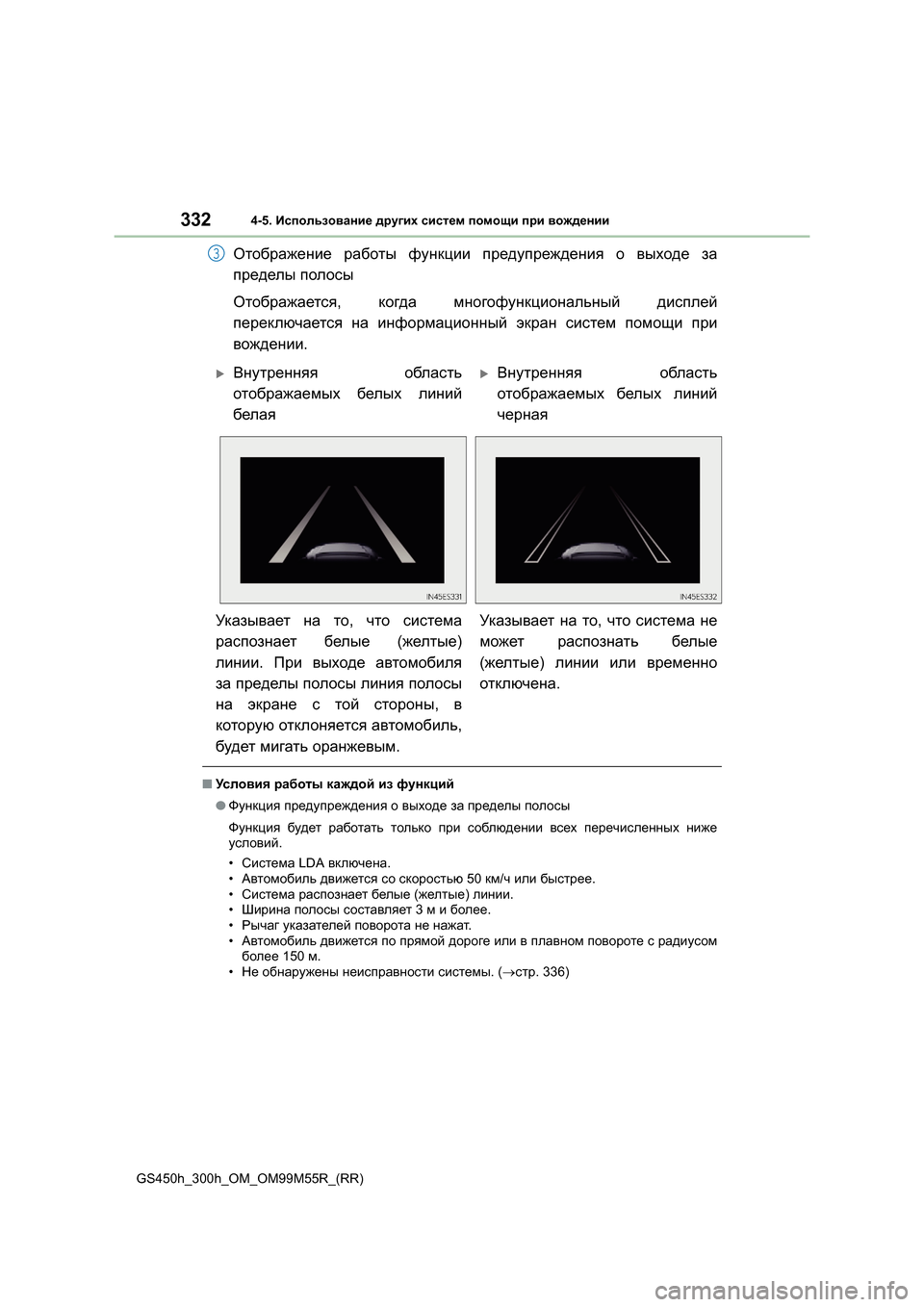

3324-5. Использование других систем помощи при вождении
GS450h_300h_OM_OM99M55R_(RR)
Отображение работы функции предупреждения о выходе за
пределы полосы
Отображается , когда многофункциональный дисплей
переключается на информационный экран систем помощи при
вождении .
■Условия работы каждой из функций
● Функция предупреждения о выходе за пределы полосы
Функция будет работать только при соблюдении всех перечисленных ниже
условий .
• Система LDA включена .
• Автомобиль движется со скоростью 50 км/ч или быстрее .
• Система распознает белые (желтые ) линии .
• Ширина полосы составляет 3 м и более .
• Рычаг указателей поворота не нажат .
• Автомобиль движется по прямой дороге или в плавном повороте с радиусом
более 150 м.
• Не обнаружены неисправности системы . (→ стр . 336)
3
XВнутренняя область
отображаемых белых линий
белаяXВнутренняя область
отображаемых белых линий
черная
Ук азывает на то , что система
распознает белые (желтые )
линии . При выходе автомобиля
за пределы полосы линия полосы
на экране с той стороны , в
которую отклоняется автомобиль ,
будет мигать оранжевым .Указывает
на то , что система не
может распознать белые
( желтые ) линии или временно
отключена .

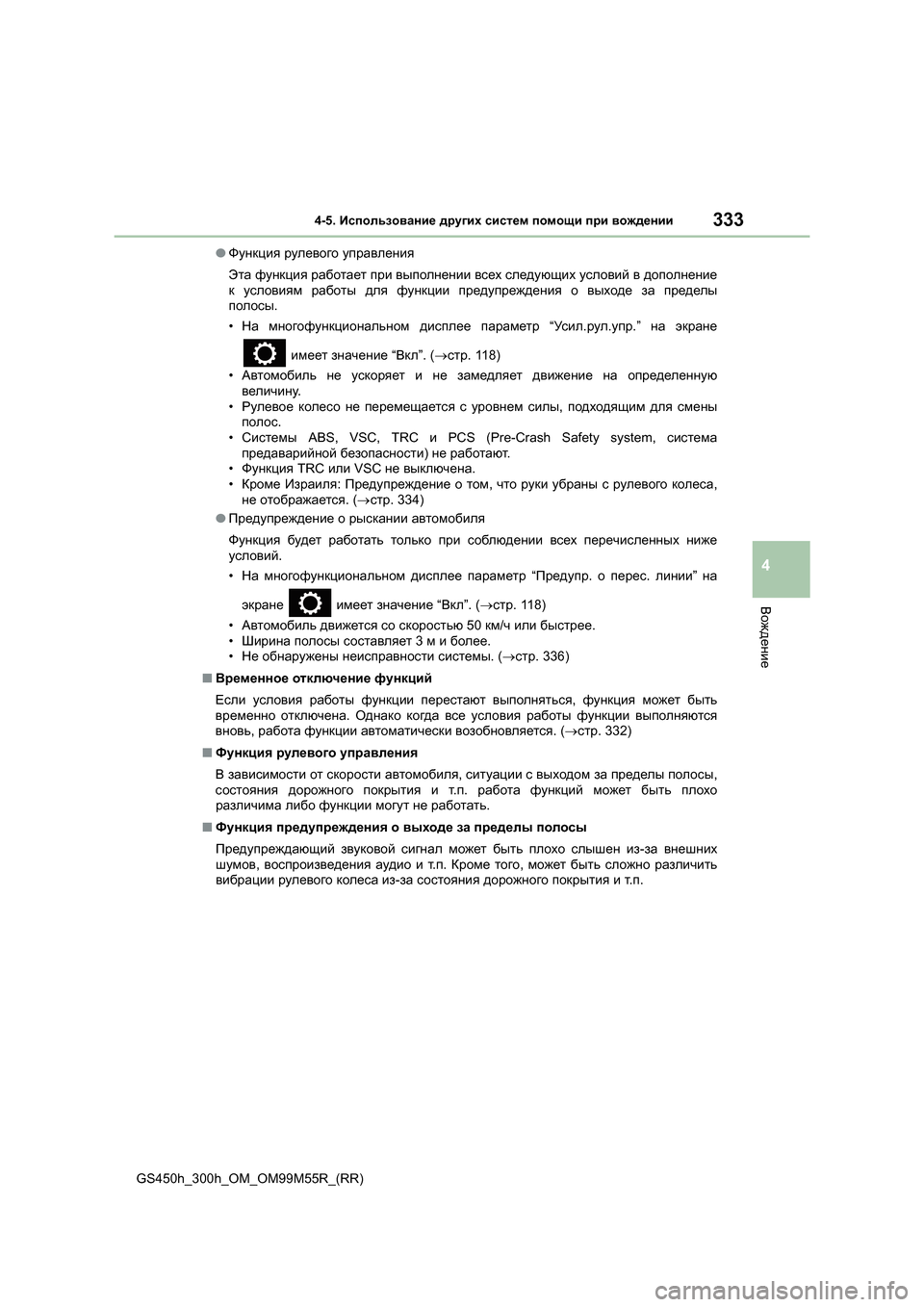

3334-5. Использование других систем помощи при вождении
4
Вождение
GS450h_300h_OM_OM99M55R_(RR) ●
Функция рулевого управления
Эта функция работает при выполнении всех следующих условий в дополнение
к условиям работы для функции предупреждения о выходе за пределы
полосы .
• На многофункциональном дисплее параметр “Ус и л .рул .упр .” на экране
имеет значение “Вкл ”. (→стр . 118)
• Автомобиль не ускоряет и не замедляет движение на определенную
величину .
• Рулевое колесо не перемещается с уровнем силы , подходящим для смены
полос .
• Системы ABS, VSC, TRC и PCS (Pre-Crash Safety system, система
предаварийной безопасности ) не работают .
• Функция TRC или VSC не выключена .
• Кроме Израиля : Предупреждение о том , что руки убраны с рулевого колеса ,
не отображается . (→ стр . 334)
● Предупреждение о рыскании автомобиля
Функция будет работать только при соблюдении всех перечисленных ниже
условий .
• На многофункциональном дисплее параметр “Предупр . о перес . линии ” на
экране имеет значение “Вкл ”. (→стр . 118)
• Автомобиль движется со скоростью 50 км/ч или быстрее .
• Ширина полосы составляет 3 м и более .
• Не обнаружены неисправности системы . (→ стр . 336)
■ Временное отключение функций
Если условия работы функции перестают выполняться , функция может быть
временно отключена . Однако когда все условия работы функции выполняются
вновь , работа функции автоматиче cки возобновляется . (→ стр . 332)
■ Функция рулевого управления
В зависимости от скорости автомобиля , ситуации с выходом за пределы полосы ,
состояния дорожного покрытия и т.п . работа функций может быть плохо
различима либо функции могут не работать .
■ Функция предупреждения о выходе за пределы полосы
Предупреждающий звуковой сигнал может быть плохо слышен из -за внешних
шумов , воспроизведения аудио и т.п . Кроме того , может быть сложно различить
вибрации рулевого колеса из -за состояния дорожного покрытия и т .п .

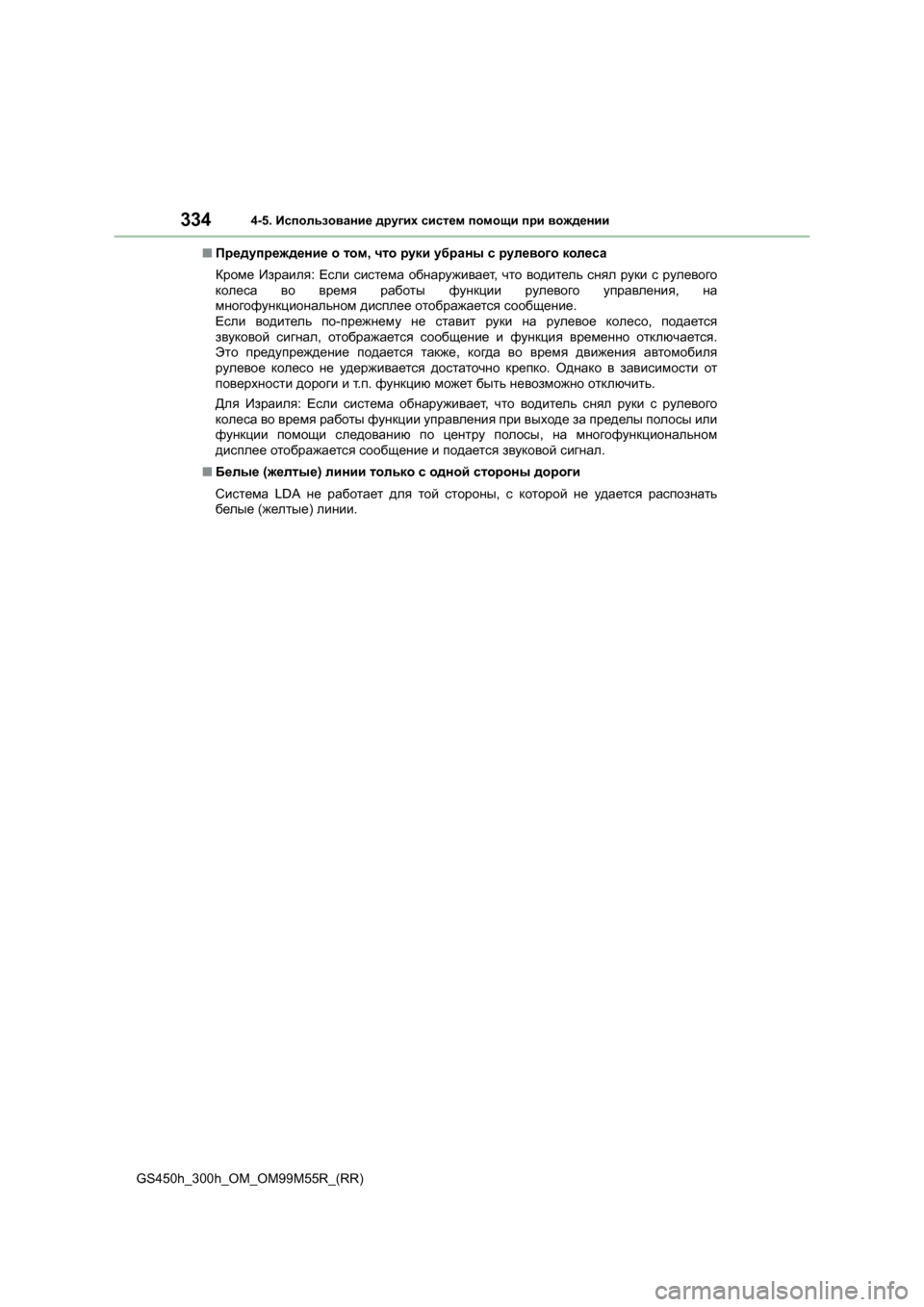

3344-5. Использование других систем помощи при вождении
GS450h_300h_OM_OM99M55R_(RR) ■
Предупреждение о том , что руки убраны с рулевого колеса
Кроме Израиля : Если система обнаруживает , что водитель снял руки с рулевого
колеса во время работы функции рулевого управления , на
многофункциональном дисплее отображается сообщение .
Если водитель по -прежнему не ставит руки на рулевое колесо , подается
звуковой сигнал , отображается сообщение и функция временно отключается .
Это предупреждение подается также , когда во время движения автомобиля
рулевое колесо не удерживается достаточно крепко . Однако в зависимости от
поверхности дороги и т .п . функцию может быть невозможно отключить .
Для Израиля : Если система обнаруживает , что водитель снял руки с рулевого
колеса во время работы функции управления при выходе за пределы полосы или
функции помощи следованию по центру полосы , на многофункциональном
дисплее отображается сообщение и подается звуковой сигнал .
■ Белые (желтые ) линии только с одной стороны дороги
Система LDA не работает для той стороны , с которой не удается распознать
белые (желтые ) линии .

3354-5. Использование других систем помощи при вождении
4
Вождение
GS450h_300h_OM_OM99M55R_(RR) ■

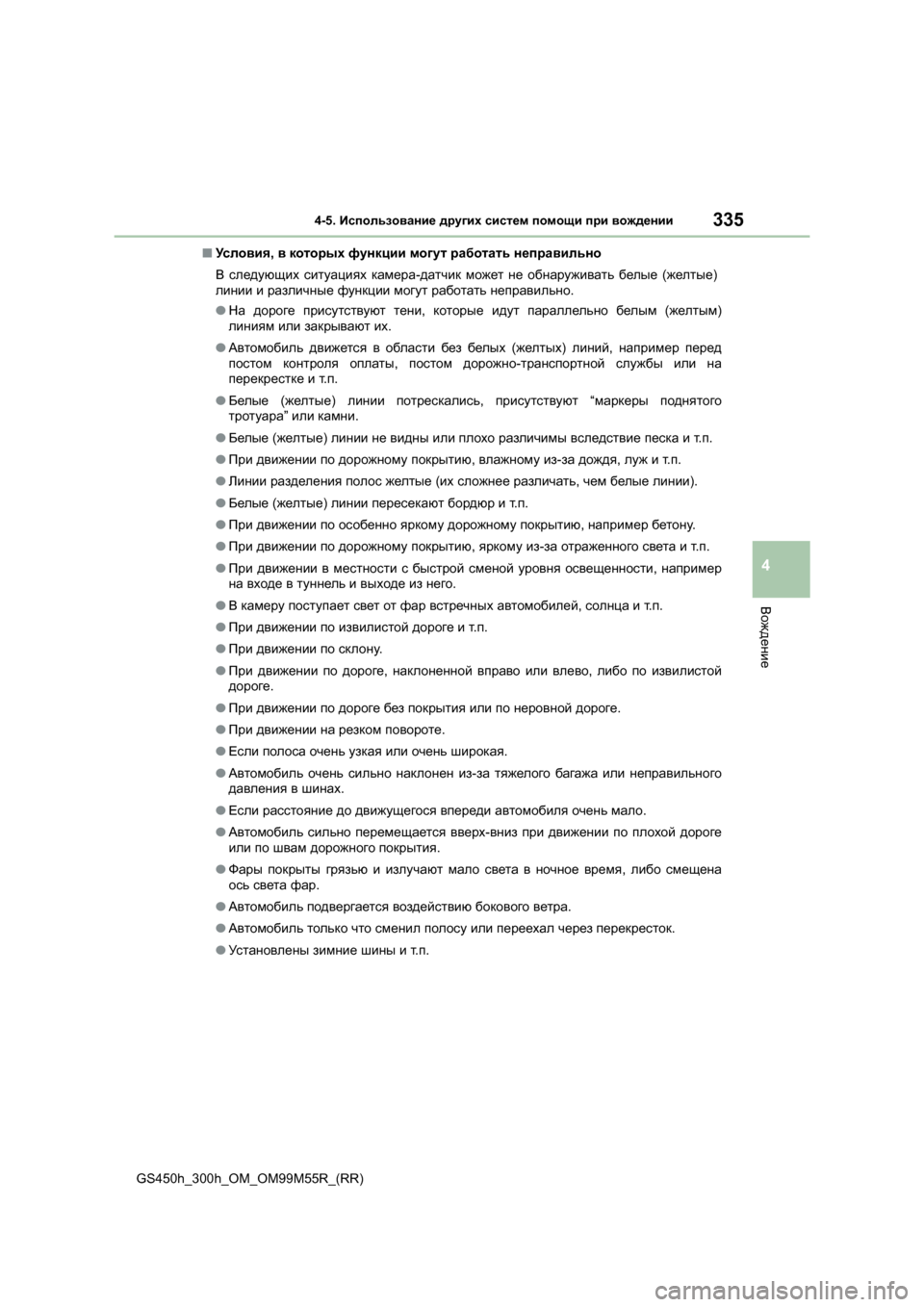

Условия , в которых функции могут работать неправильно
В следующих ситуациях камера -датчик может не обнаруживать белые (желтые )
линии и различные функции могут работать неправильно .
● На дороге присутствуют тени , которые идут параллельно белым (желтым )
линиям или закрывают их .
● Автомобиль движется в области без белых (желтых ) линий , например перед
постом контроля оплаты , постом дорожно -транспортной службы или на
перекрестке и т .п .
● Белые (желтые ) линии потрескались , присутствуют “маркеры поднятого
тротуара ” или камни .
● Белые (желтые ) линии не видны или плохо различимы вследствие песка и т .п .
● При движении по дорожному покрытию , влажному из -за дождя , луж и т .п .
● Линии разделения полос желтые (их сложнее различать , чем белые линии ).
● Белые (желтые ) линии пересекают бордюр и т .п .
● При движении по особенно яркому дорожному покрытию , например бетону .
● При движении по дорожному покрытию , яркому из -за отраженного света и т .п .
● При движении в местности с быстрой сменой уровня освещенности , например
на входе в туннель и выходе из него .
● В камеру поступает свет от фар встречных автомобилей , солнца и т .п .
● При движении по извилистой дороге и т .п .
● При движении по склону .
● При движении по дороге , наклоненной вправо или влево , либо по извилистой
дороге .
● При движении по дороге без покрытия или по неровной дороге .
● При движении на резком повороте .
● Если полоса очень узкая или очень широкая .
● Автомобиль очень сильно наклонен из -за тяжелого багажа или неправильного
давления в шинах .
● Если расстояние до движущегося впереди автомобиля очень мало .
● Автомобиль сильно перемещается вверх -вниз при движении по плохой дороге
или по швам дорожного покрытия .
● Фары покрыты грязью и излучают мало света в ночное время , либо смещена
ось света фар .
● Автомобиль подвергается воздействию бокового ветра .
● Автомобиль только что сменил полосу или переехал через перекресток .
● Ус т а н о вл е н ы зимние шины и т .п .

3364-5. Использование других систем помощи при вождении
GS450h_300h_OM_OM99M55R_(RR) ■

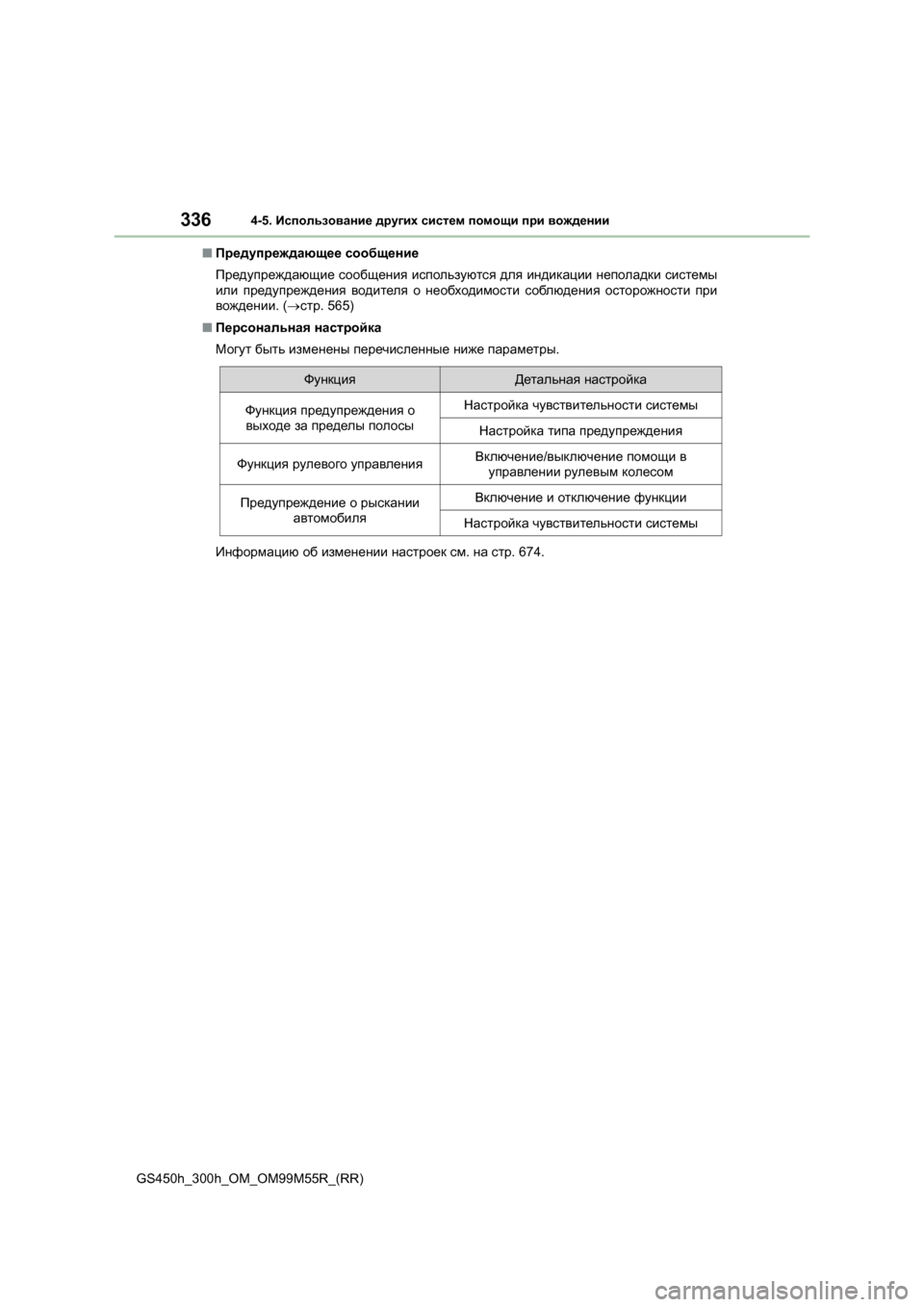

Предупреждающее сообщение
Предупреждающие сообщения используются для индикации неполадки системы
или предупреждения водителя о необходимости соблюдения осторожности при
вождении . (→ стр . 565)
■ Персональная настройка
Могут быть изменены перечисленные ниже параметры .
Информацию об изменении настроек см . на стр . 674.
ФункцияДетальная настройка
Функция предупреждения о
выходе за пределы полосыНастройка чувствительности системы
Настройка типа предупреждения
Функция рулевого управленияВключение /выключение помощи в
управлении рулевым колесом
Предупреждение о рыскании
автомобиляВключение и отключение функции
Настройка чувствительности системы

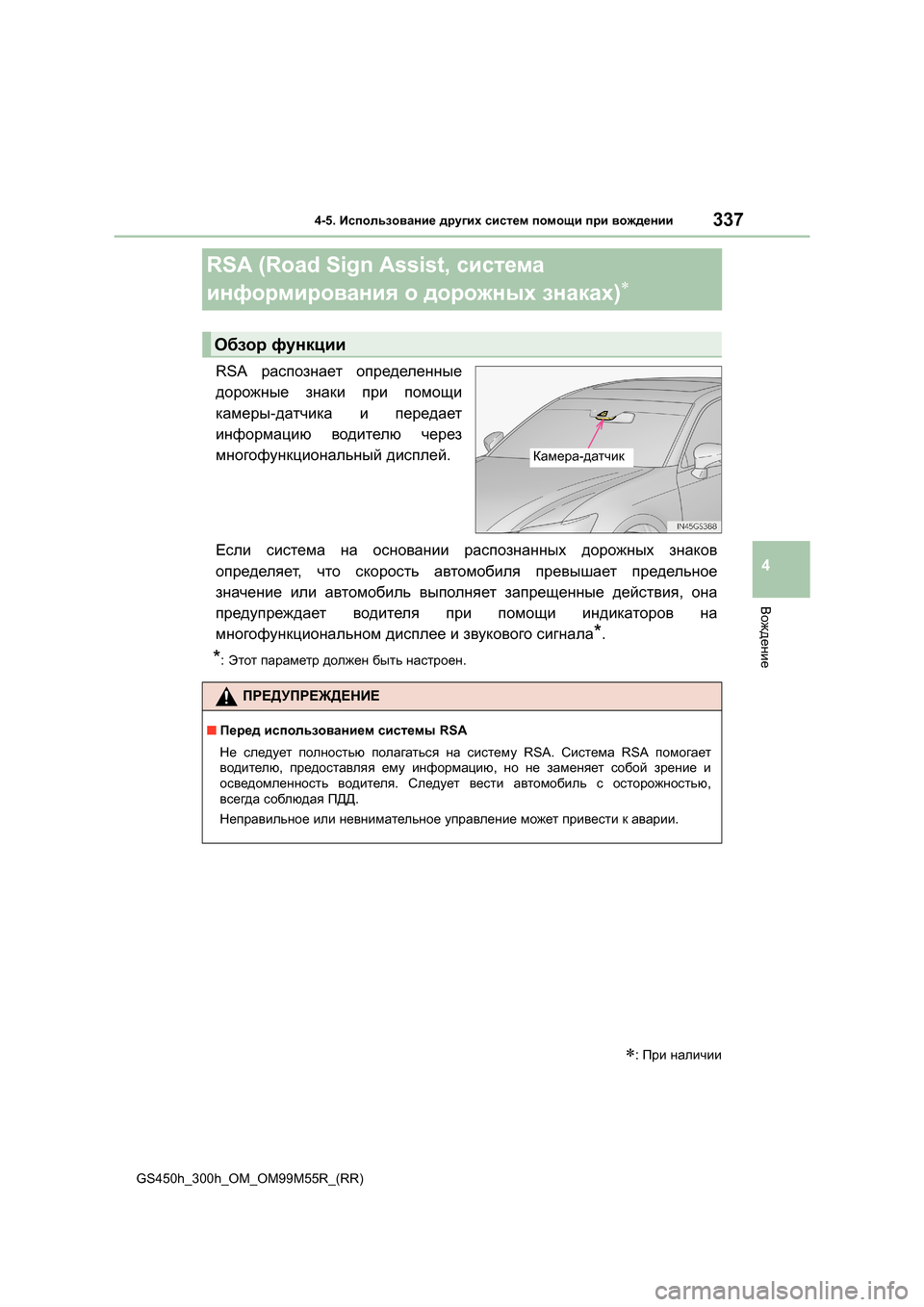

337
4
4-5. Использование других систем помощи при вождении
Вождение
GS450h_300h_OM_OM99M55R_(RR)
RSA (Road Sign Assist, система
информирования о дорожных знаках )
∗
RSA распознает определенные
дорожные знаки при помощи
камеры -датчика и передает
информацию водителю через
многофункциональный дисплей .
Если система на основании распознанных дорожных знаков
определяет , что скорость автомобиля превышает предельное
значение или автомобиль выполняет запрещенные действия , она
предупреждает водителя при помощи индикаторов на
многофункциональном дисплее и звукового сигнала
*.
*: Этот параметр должен быть настроен .
∗: При наличии
Обзор функции
Камера -датчик
ПРЕДУПРЕЖДЕНИЕ
■ Перед использованием системы RSA
Не следует полностью полагаться на систему RSA. Система RSA помогает
водителю , предоставляя ему информацию , но не заменяет собой зрение и
осведомленность водителя . Следует вести автомобиль с осторожностью ,
всегда соблюдая ПДД .
Неправильное или невнимательное управление может привести к аварии .

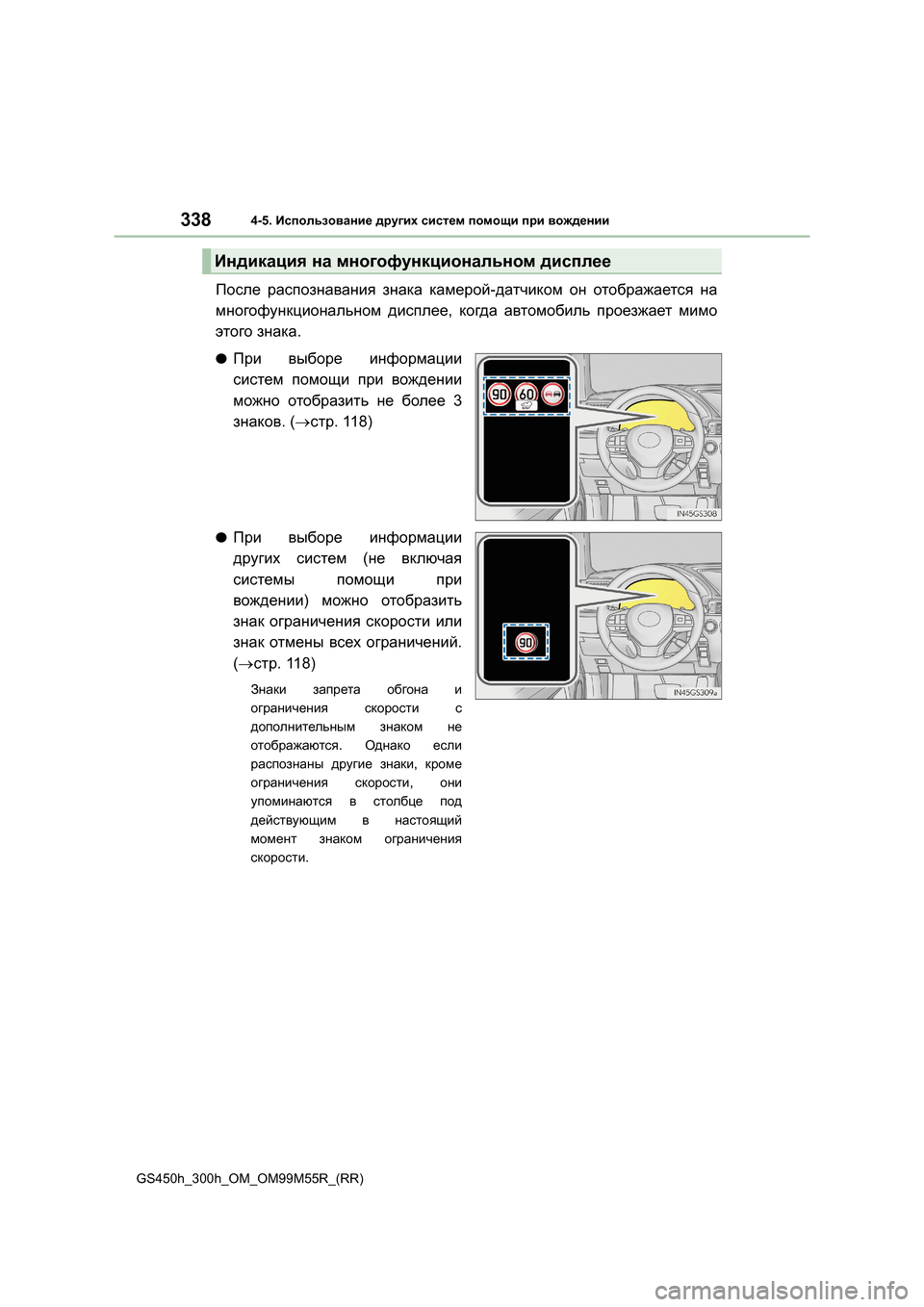

3384-5. Использование других систем помощи при вождении
GS450h_300h_OM_OM99M55R_(RR)
После распознавания знака камерой -датчиком он отображается на
многофункциональном дисплее , когда автомобиль проезжает мимо
этого знака .
●При выборе информации
систем помощи при вождении
можно отобразить не более 3
знаков . (→ стр . 118)
●При выборе информации
других систем (не включая
системы помощи при
вождении ) можно отобразить
знак ограничения скорости или
знак отмены всех ограничений .
( → стр . 118)
Знаки запрета обгона и
ограничения скорости с
дополнительным знаком не
отображаются . Однако если
распознаны другие знаки , кроме
ограничения скорости , они
упоминаются в столбце под
действующим в настоящий
момент знаком ограничения
скорости .
Индикация на многофункциональном дисплее

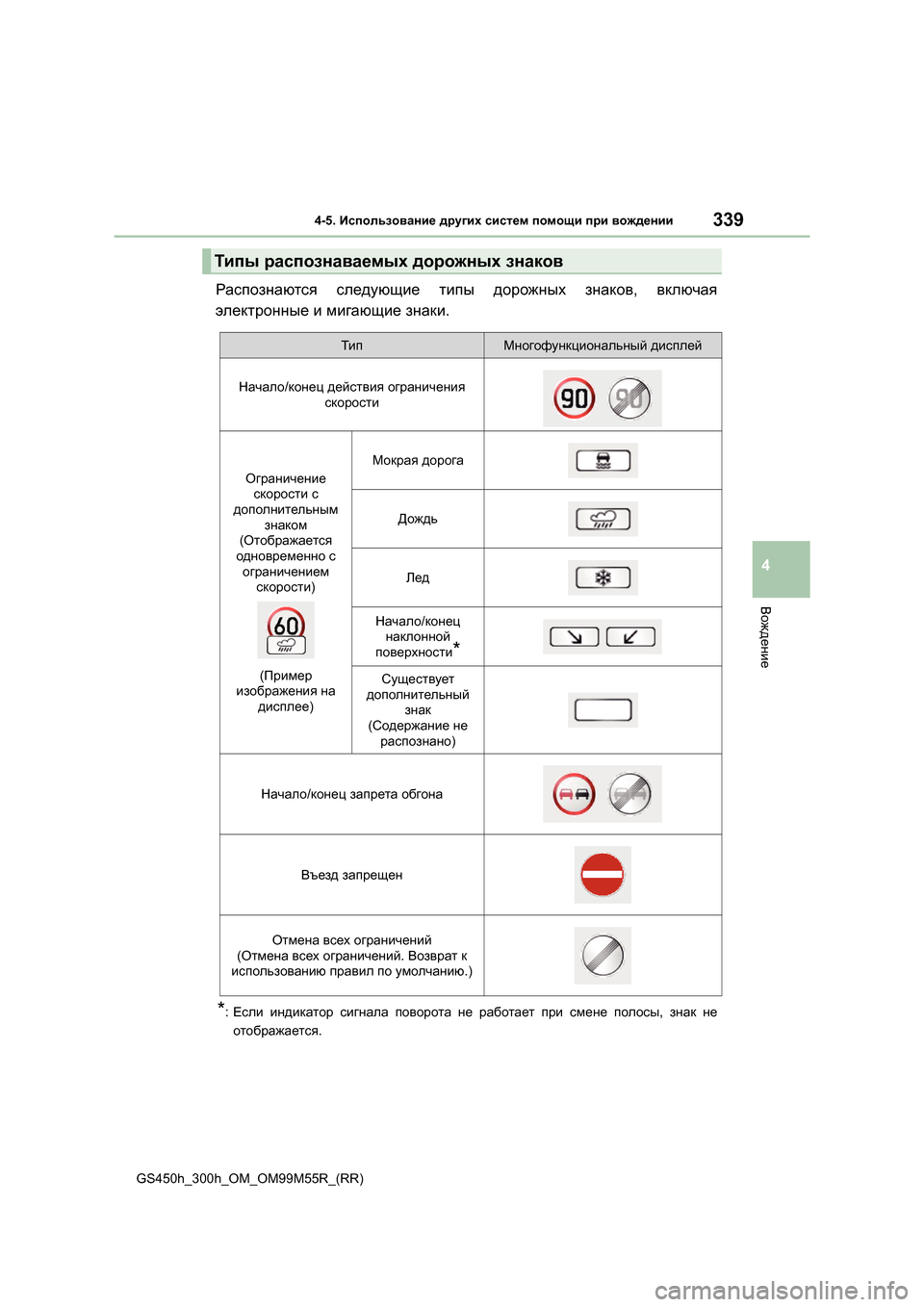

3394-5. Использование других систем помощи при вождении
4
Вождение
GS450h_300h_OM_OM99M55R_(RR)
Распознаются следующие типы дорожных знаков , включая
электронные и мигающие знаки .
*:Если индикатор сигнала поворота не работает при смене полосы , знак не
отображается .
Типы распознаваемых дорожных знаков
ТипМногофункциональный дисплей
Начало /конец действия ограничения
скорости
Ограничение
скорости с
дополнительным
знаком
( Отображается
одновременно с
ограничением
скорости )
( Пример
изображения на
дисплее )
Мокрая дорога
Дождь
Лед
Начало /конец
наклонной
поверхности
*
Существует
дополнительный
знак
( Содержание не
распознано )
Начало/конец запрета обгона
Въезд запрещен
Отмена всех ограничений
( Отмена всех ограничений . Возврат к
использованию правил по умолчанию .)

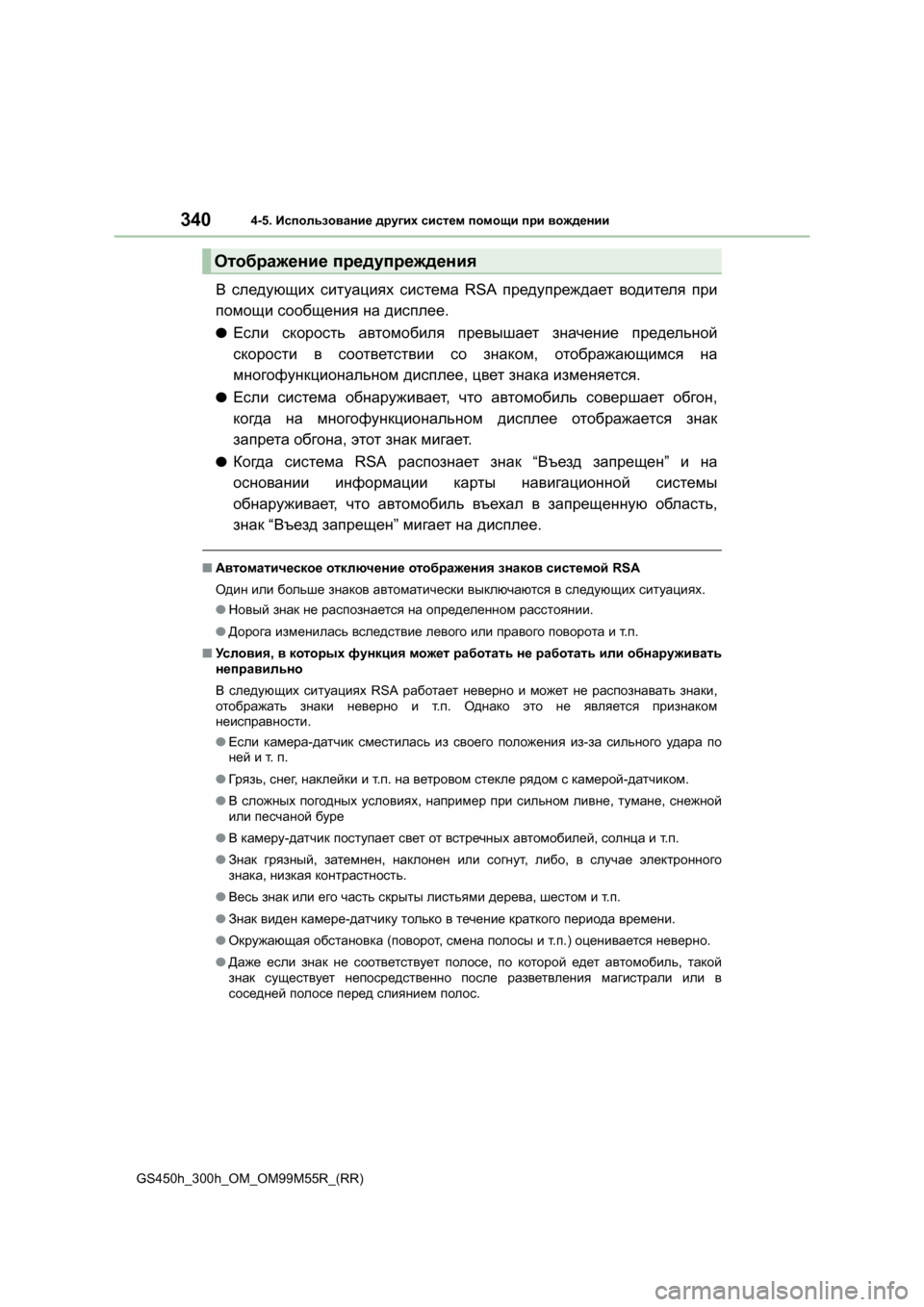

3404-5. Использование других систем помощи при вождении
GS450h_300h_OM_OM99M55R_(RR)
В следующих ситуациях система RSA предупреждает водителя при
помощи сообщения на дисплее .
●Если скорость автомобиля превышает значение предельной
скорости в соответствии со знаком , отображающимся на
многофункциональном дисплее , цвет знака изменяется .
●Если система обнаруживает , что автомобиль совершает обгон ,
когда на многофункциональном дисплее отображается знак
запрета обгона , этот знак мигает .
●Когда система RSA распознает знак “Въезд запрещен ” и на
основании информации карты навигационной системы
обнаруживает , что автомобиль въехал в запрещенную область ,
знак “Въезд запрещен ” мигает на дисплее .
■Автоматическое отключение отображения знаков системой RSA
Один или больше знаков автоматически выключаются в следующих ситуациях .
● Новый знак не распознается на определенном расстоянии .
● Дорога изменилась вследствие левого или правого поворота и т .п .
■ Условия , в которых функция может работать не работать или обнаруживать
неправильно
В следующих ситуациях RSA работает неверно и может не распознавать знаки ,
отображать знаки неверно и т.п . Однако это не является признаком
неисправности .
● Если камера -датчик сместилась из своего положения из -за сильного удара по
ней и т . п.
● Гря з ь , снег , наклейки и т .п . на ветровом стекле рядом с камерой -датчиком .
● В сложных погодных условиях , например при сильном ливне , тумане , снежной
или песчаной буре
● В камеру -датчик поступает свет от встречных автомобилей , солнца и т .п .
● Знак грязный , затемнен , наклонен или согнут , либо , в случае электронного
знака , низкая контрастность .
● Весь знак или его часть скрыты листьями дерева , шестом и т .п .
● Знак виден камере -датчику только в течение краткого периода времени .
● Окружающая обстановка (поворот , смена полосы и т .п .) оценивается неверно .
● Даже если знак не соответствует полосе , по которой едет автомобиль , такой
знак существует непосредственно после разветвления магистрали или в
соседней полосе перед слиянием полос .
Отображение предупреждения
