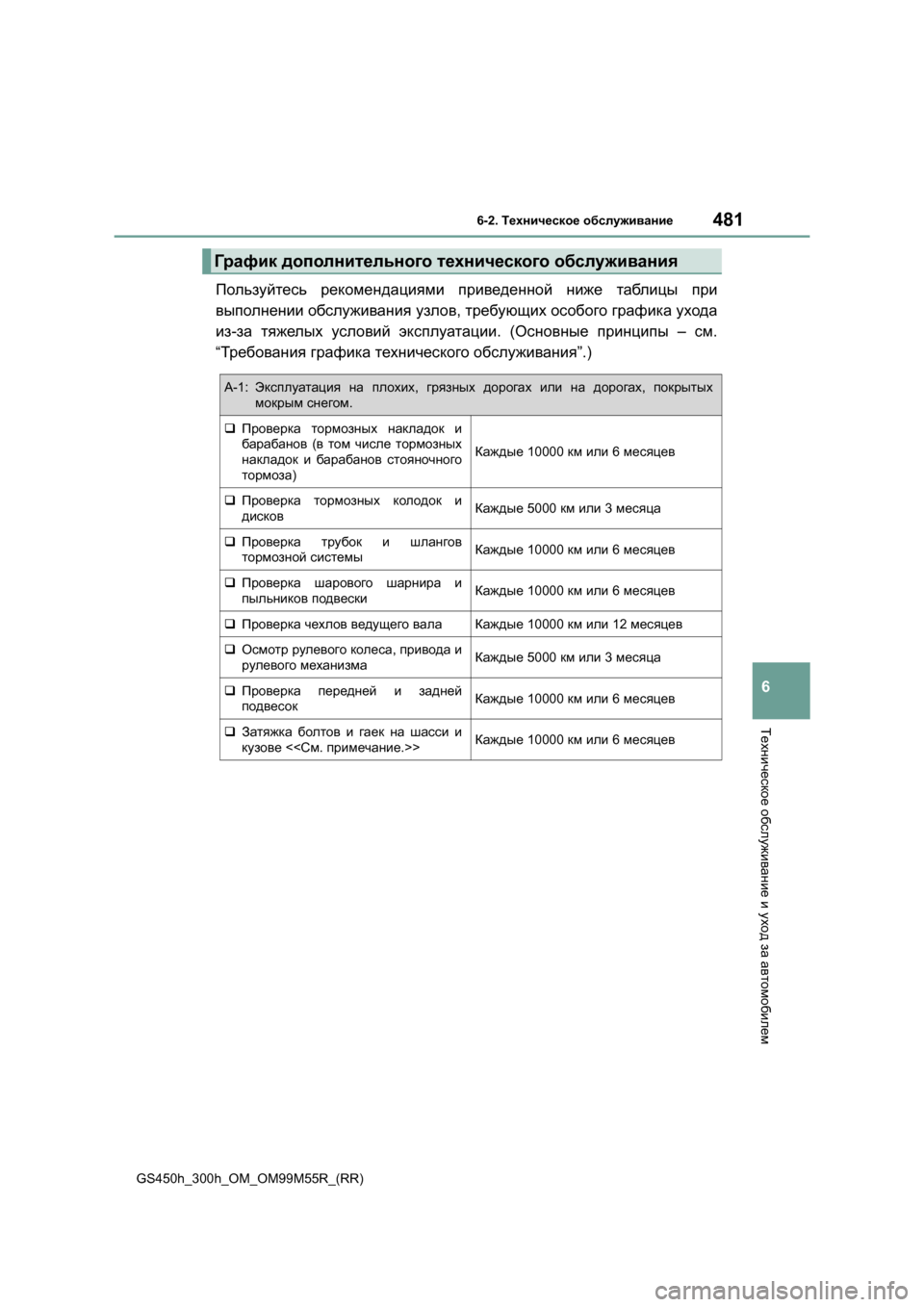

Lexus GS450h 2016 Инструкция по эксплуатации (in Russian)

4816-2. Техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
Пользуйтесь рекомендациями приведенной ниже таблицы при
выполнении обслуживания узлов , требующих особого графика ухода
из -за тяжелых условий эксплуатации . (Основные принципы – см.
“ Требования графика технического обслуживания ”.)
График дополнительного технического обслуживания
A-1: Эксплуатация на плохих , грязных дорогах или на дорогах , покрытых
мокрым снегом .
‰Проверка тормозных накладок и
барабанов (в том числе тормозных
накладок и барабанов стояночного
тормоза )
Каждые 10000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
‰ Проверка трубок и шлангов
тормозной системыКаждые 10000 км или 6 месяцев
‰ Проверка шарового шарнира и
пыльников подвескиКаждые 10000 км или 6 месяцев
‰ Проверка чехлов ведущего валаКаждые 10000 км или 12 месяцев
‰Осмотр рулевого колеса , привода и
рулевого механизмаКаждые 5000 км или 3 месяца
‰ Проверка передней и задней
подвесокКаждые 10000 км или 6 месяцев
‰ Затяжка болтов и гаек на шасси и
кузове <<См. примечание .>>Каждые 10000 км или 6 месяцев

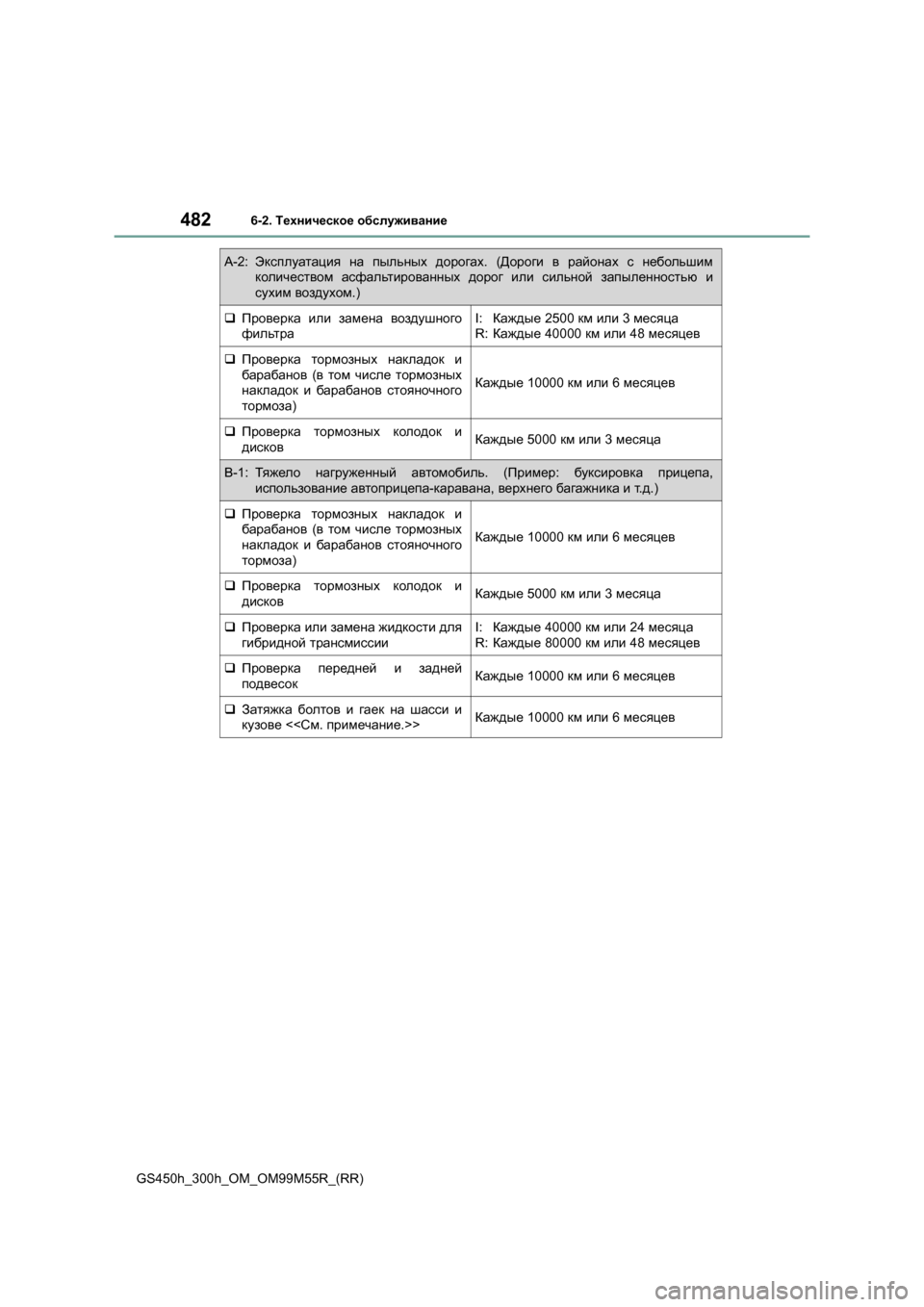

4826-2. Техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
А -2: Эксплуатация на пыльных дорогах . (Дороги в районах с небольшим
количеством асфальтированных дорог или сильной запыленностью и
сухим воздухом .)
‰Проверка или замена воздушного
фильтраI: Каждые 2500 км или 3 месяца
R: Каждые 40000 км или 48 месяцев
‰Проверка тормозных накладок и
барабанов (в том числе тормозных
накладок и барабанов стояночного
тормоза )
Каждые 10000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
B-1: Тя ж ел о нагруженный автомобиль . (Пример : буксировка прицепа ,
использование автоприцепа -каравана , верхнего багажника и т .д .)
‰ Проверка тормозных накладок и
барабанов (в том числе тормозных
накладок и барабанов стояночного
тормоза )
Каждые 10000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
‰ Проверка или замена жидкости для
гибридной трансмиссииI: Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев
‰Проверка передней и задней
подвесокКаждые 10000 км или 6 месяцев
‰ Затяжка болтов и гаек на шасси и
кузове <<См. примечание .>>Каждые 10000 км или 6 месяцев

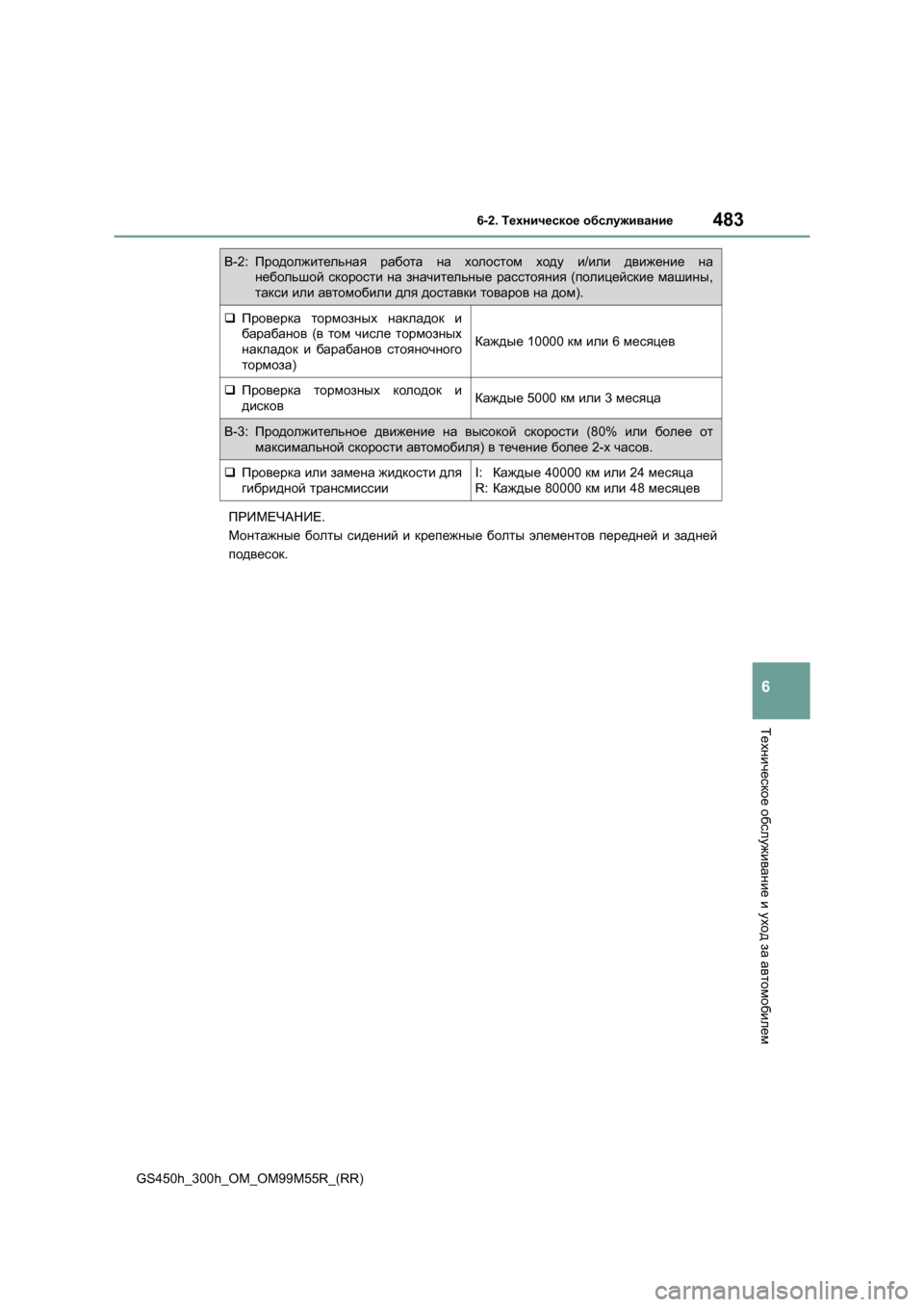

4836-2. Техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
ПРИМЕЧАНИЕ .
Монтажные болты сидений и крепежные болты элементов передней и задней
подвесок .
B-2:Продолжительная работа на холостом ходу и/или движение на
небольшой скорости на значительные расстояния (полицейские машины ,
такси или автомобили для доставки товаров на дом ).
‰Проверка тормозных накладок и
барабанов (в том числе тормозных
накладок и барабанов стояночного
тормоза )
Каждые 10000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
B-3: Продолжительное движение на высокой скорости (80% или более от
максимальной скорости автомобиля ) в течение более 2-х часов .
‰Проверка или замена жидкости для
гибридной трансмиссииI: Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев

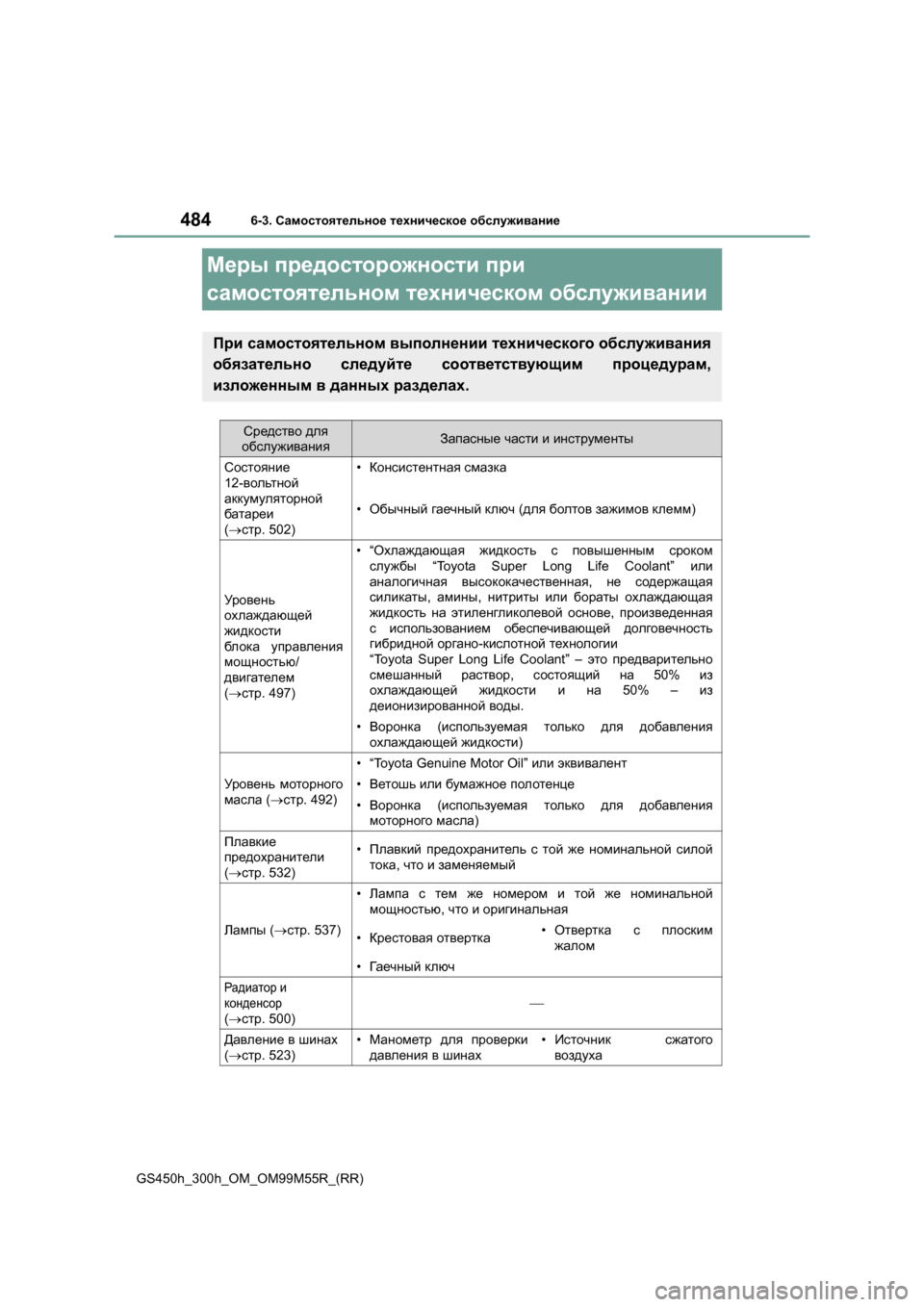

4846-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
Меры предосторожности при
самостоятельном техническом обслуживании
При самостоятельном выполнении технического обслуживания
обязательно следуйте соответствующим процедурам ,
изложенным в данных разделах .
Средство для
обслуживанияЗапасные части и инструменты
Состояние
12- вольтной
аккумуляторной
батареи
( → стр . 502) •
Консистентная смазка
• Обычный гаечный ключ (для болтов зажимов клемм )
Уровень
охлаждающей
жидкости
бл ок а управления
мощностью /
двигателем
( → стр . 497) •“
Охлаждающая жидкость с повышенным сроком
службы “Toyota Super Long Life Coolant” или
аналогичная высококачественная , не содержащая
силикаты , амины , нитриты или бораты охлаждающая
жидкость на этиленгликолевой основе , произведенная
с использованием обеспечивающей долговечность
гибридной органо -кислотной технологии
“Toyota Super Long Life Coolant” – это предварительно
смешанный раствор , состоящий на 50% из
охлаждающей жидкости и на 50% – из
деионизированной воды .
•Воронка (используемая только для добавления
охлаждающей жидкости )
Уровень моторного
масла (→ стр . 492)
• “Toyota Genuine Motor Oil” или эквивалент
• Ветошь или бумажное полотенце
• Воронка (используемая только для добавления
моторного масла )
Плавкие
предохранители
(→ стр . 532)•Плавкий предохранитель с той же номинальной силой
тока , что и заменяемый
Лампы (→ стр . 537)
•Лампа с тем же номером и той же номинальной
мощностью , что и оригинальная
• Крестовая отвертка• Отвертка с плоским
жалом
• Гаеч н ы й ключ
Радиатор и
конденсор
(→ стр . 500)

Давление в шинах
( → стр . 523)•Манометр для проверки
давления в шинах• Источник сжатого
воздуха

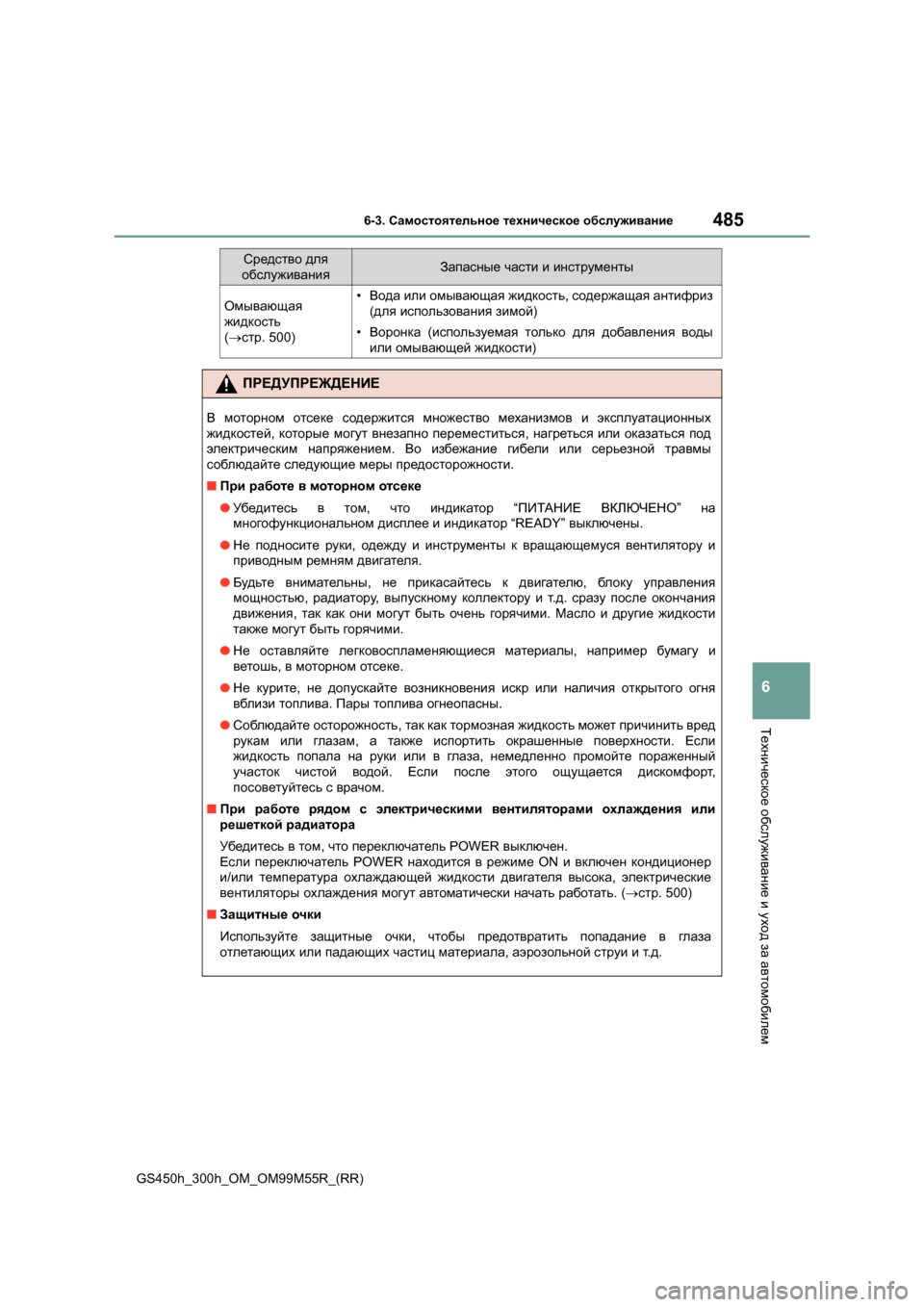

485 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
Омывающая
жидкость
( → стр . 500)•Вода или омывающая жидкость , содержащая антифриз
( для использования зимой )
•Воронка (используемая только для добавления воды
или омывающей жидкости )
ПРЕДУПРЕЖДЕНИЕ
В моторном отсеке содержится множество механизмов и эксплуатационных
жидкостей , которые могут внезапно переместиться , нагреться или оказаться под
электрическим напряжением . Во избежание гибели или серьезной травмы
соблюдайте следующие меры предосторожности .
■ При работе в моторном отсеке
● Убедитесь в том , что индикатор “ПИТАНИЕ ВКЛЮЧЕНО ” на
многофункциональном дисплее и индикатор “READY” выключены .
● Не подносите руки , одежду и инструменты к вращающемуся вентилятору и
приводным ремням двигателя .
● Будьте внимательны , не прикасайтесь к двигателю , бл ок у управления
мощностью , радиатору , выпускному коллектору и т.д . сразу после окончания
движения , так как они могут быть очень горячими . Масло и другие жидкости
также могут быть горячими .
● Не оставляйте легковоспламеняющиеся материалы , например бумагу и
ветошь , в моторном отсеке .
● Не курите , не допускайте возникновения искр или наличия открытого огня
вблизи топлива . Пары топлива огнеопасны .
● Соблюдайте осторожность , так как тормозная жидкость может причинить вред
рукам или глазам , а также испортить окрашенные поверхности . Если
жидкость попала на руки или в глаза , немедленно промойте пораженный
участок чистой водой . Если после этого ощущается дискомфорт ,
посоветуйтесь с врачом .
■ При работе рядом с электрическими вентиляторами охлаждения или
решеткой радиатора
Убедитесь в том , что переключатель POWER выключен .
Если переключатель POWER находится в режиме ON и включен кондиционер
и /или температура охлаждающей жидкости двигателя высока , электрические
вентиляторы охлаждения могут автоматически начать работать . (→ стр . 500)
■ Защитные очки
Используйте защитные очки , чтобы предотвратить попадание в глаза
отлетающих или падающих частиц материала , аэрозольной струи и т .д .
Средство для
обслуживанияЗапасные части и инструменты

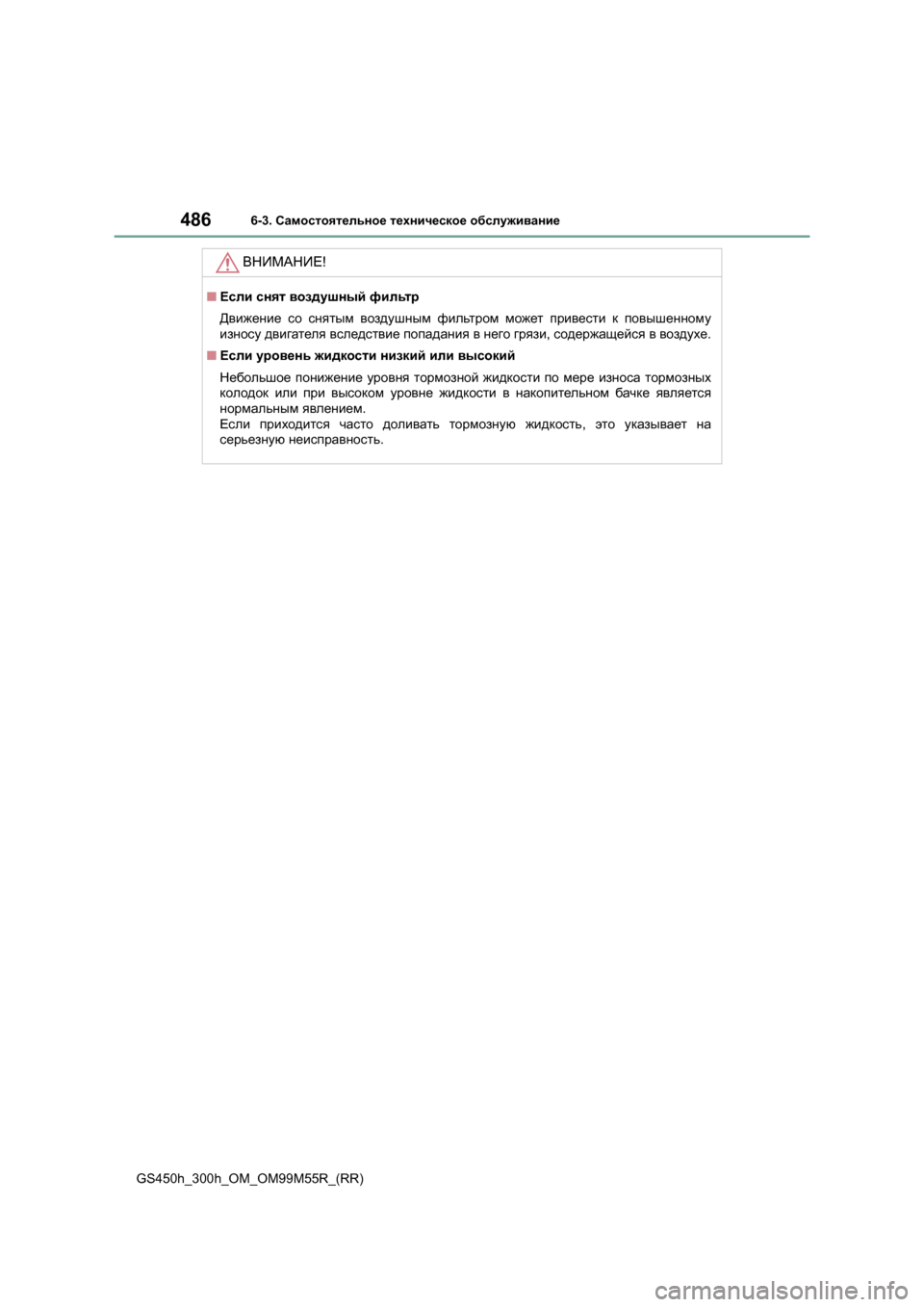

4866-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
ВНИМАНИЕ !
■Если снят воздушный фильтр
Движение со снятым воздушным фильтром может привести к повышенному
износу двигателя вследствие попадания в него грязи , содержащейся в воздухе .
■ Если уровень жидкости низкий или высокий
Небольшое понижение уровня тормозной жидкости по мере износа тормозных
колодок или при высоком уровне жидкости в накопительном бачке является
нормальным явлением .
Если приходится часто доливать тормозную жидкость , это указывает на
серьезную неисправность .

487 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем

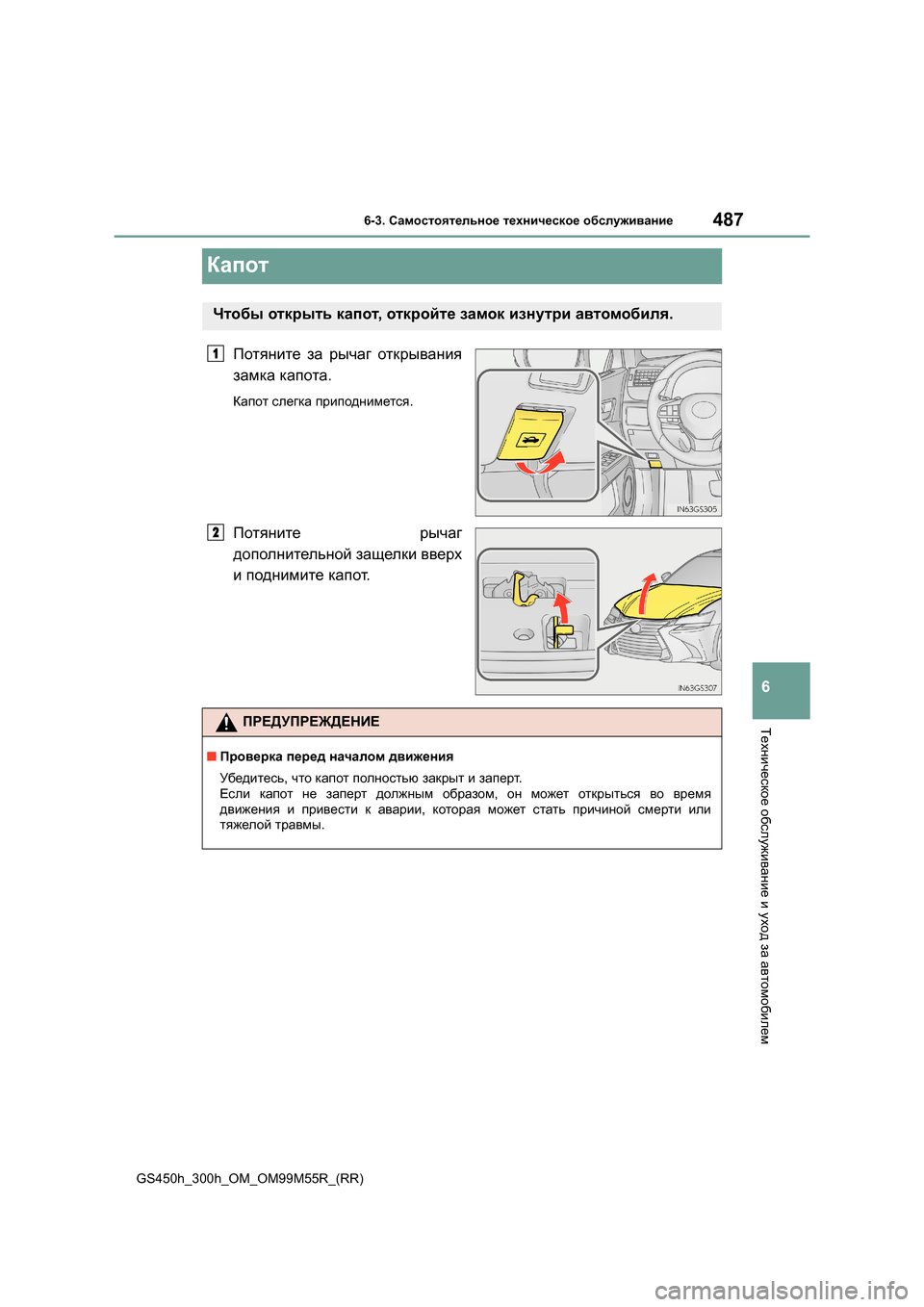

Капот
Потяните за рычаг открывания
замка капота .
Капот слегка приподнимется .
Потяните рычаг
дополнительной защелки вверх
и поднимите капот .
Чтобы открыть капот , откройте замок изнутри автомобиля .
1
2
ПРЕДУПРЕЖДЕНИЕ
■Проверка перед началом движения
Убедитесь , что капот полностью закрыт и заперт .
Если капот не заперт должным образом , он может открыться во время
движения и привести к аварии , которая может стать причиной смерти или
тяжелой травмы .

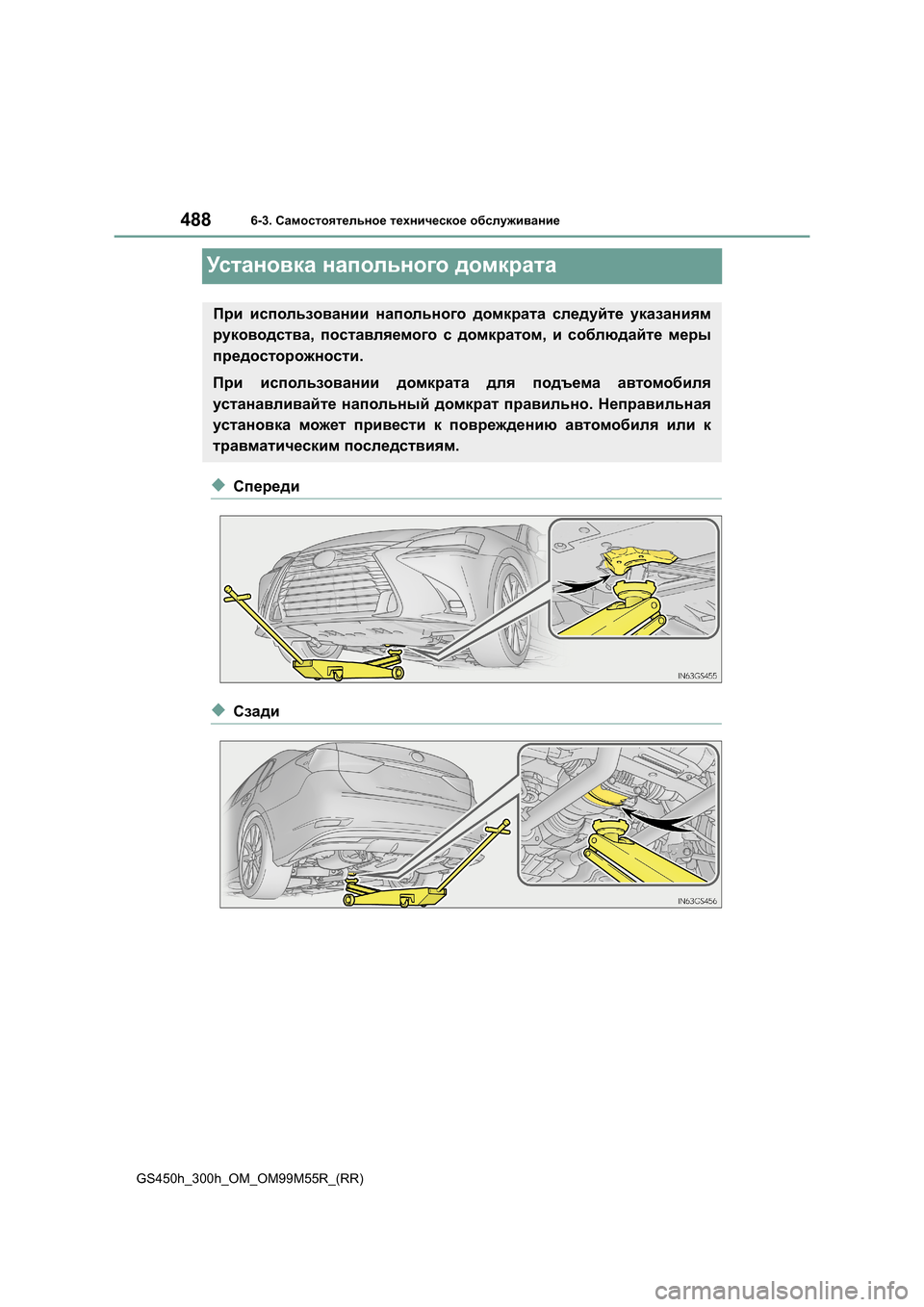

4886-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
Ус т а н о в к а напольного домкрата
◆Спереди
◆Сзади
При использовании напольного домкрата следуйте указаниям
руководства , поставляемого с домкратом , и соблюдайте меры
предосторожности .
При использовании домкрата для подъема автомобиля
устанавливайте напольный домкрат правильно . Неправильная
установка может привести к повреждению автомобиля или к
травматическим последствиям .

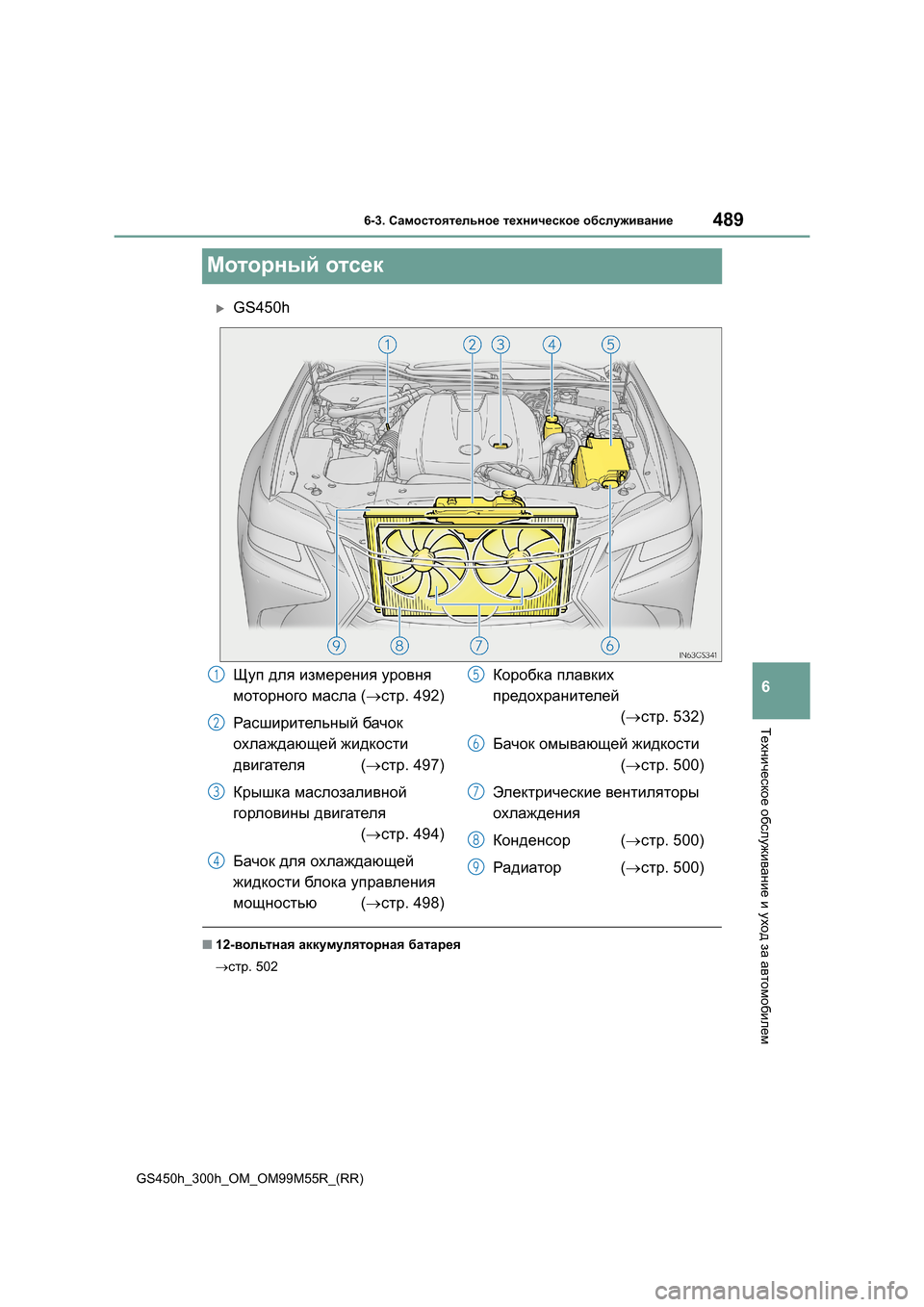

489 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
Моторный отсек
XGS450h
■ 12- вольтная аккумуляторная батарея
→ стр . 502
Щуп для измерения уровня
моторного масла (→ стр . 492)
Расширительный бачок
охлаждающей жидкости
двигателя (→стр . 497)
Крышка маслозаливной
горловины двигателя
(→ стр . 494)
Бачок для охлаждающей
жидкости бл ок а управления
мощностью (→ стр . 498) Коробка
плавких
предохранителей
( → стр . 532)
Бачок омывающей жидкости
( → стр . 500)
Электрические вентиляторы
охлаждения
Конденсор (→ стр . 500)
Радиатор (→ стр . 500)1
2
3
4
5
6
7
8
9

4906-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
XGS300h
■ 12- вольтная аккумуляторная батарея
→ стр . 502
Бачок для охлаждающей
жидкости бл ок а управления
мощностью (→ стр . 498)
Щуп для измерения уровня
моторного масла (→ стр . 492)
Крышка маслозаливной
горловины двигателя
( → стр . 494)
Расширительный бачок
охлаждающей жидкости
двигателя (→стр . 497) Коробка
плавких
предохранителей
( → стр . 532)
Бачок омывающей жидкости
( → стр . 500)
Электрические вентиляторы
охлаждения
Конденсор (→ стр . 500)
Радиатор (→ стр . 500)1
2
3
4
5
6
7
8
9
