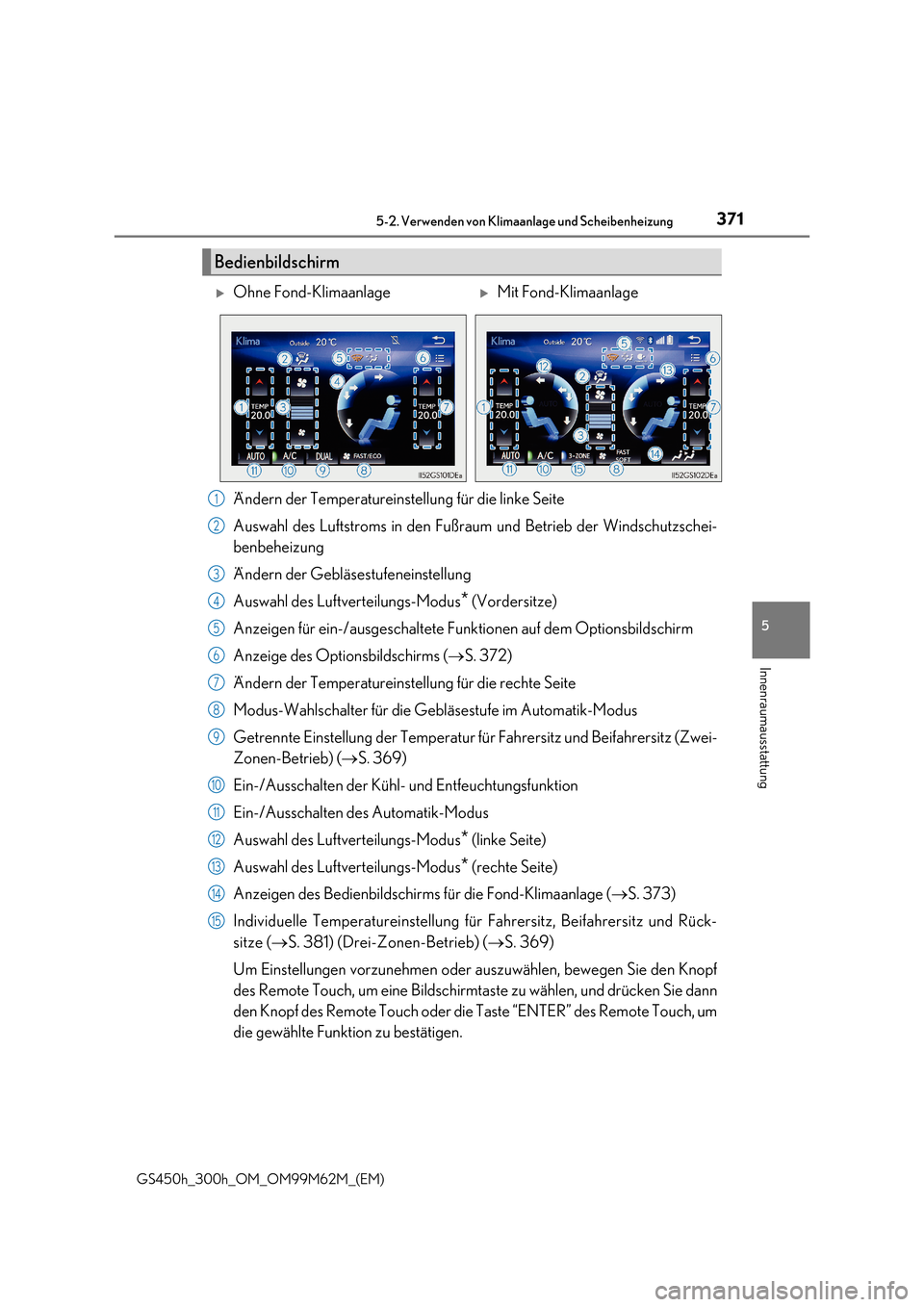

3715-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M62M_(EM)
Ändern der Temperatureinstellung für die linke Seite
Auswahl des Luftstroms in den Fußraum und Betrieb der Windschutzschei-
benbeheizung
Ändern der Gebläsestufeneinstellung
Auswahl des Luftverteilungs-Modus
* (Vordersitze)
Anzeigen für ein-/ausgeschaltete Funktionen auf dem Optionsbildschirm
Anzeige des Optionsbildschirms (S. 372)
Ändern der Temperatureinstellung für die rechte Seite
Modus-Wahlschalter für die Gebläsestufe im Automatik-Modus
Getrennte Einstellung der Temperatur für Fahrersitz und Beifahrersitz (Zwei-
Zonen-Betrieb) (S. 369)
Ein-/Ausschalten der Kühl- und Entfeuchtungsfunktion
Ein-/Ausschalten des Automatik-Modus
Auswahl des Luftverteilungs-Modus
* (linke Seite)
Auswahl des Luftverteilungs-Modus
* (rechte Seite)
Anzeigen des Bedienbildschirms für die Fond-Klimaanlage (S. 373)
Individuelle Temperatureinstellung für Fahrersitz, Beifahrersitz und Rück-
sitze (S. 381) (Drei-Zonen-Betrieb) (S. 369)
Um Einstellungen vorzunehmen oder auszuwählen, bewegen Sie den Knopf
des Remote Touch, um eine Bildschirmtaste zu wählen, und drücken Sie dann
den Knopf des Remote Touch oder die Taste “ENTER” des Remote Touch, um
die gewählte Funktion zu bestätigen.
Bedienbildschirm
Ohne Fond-KlimaanlageMit Fond-Klimaanlage
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

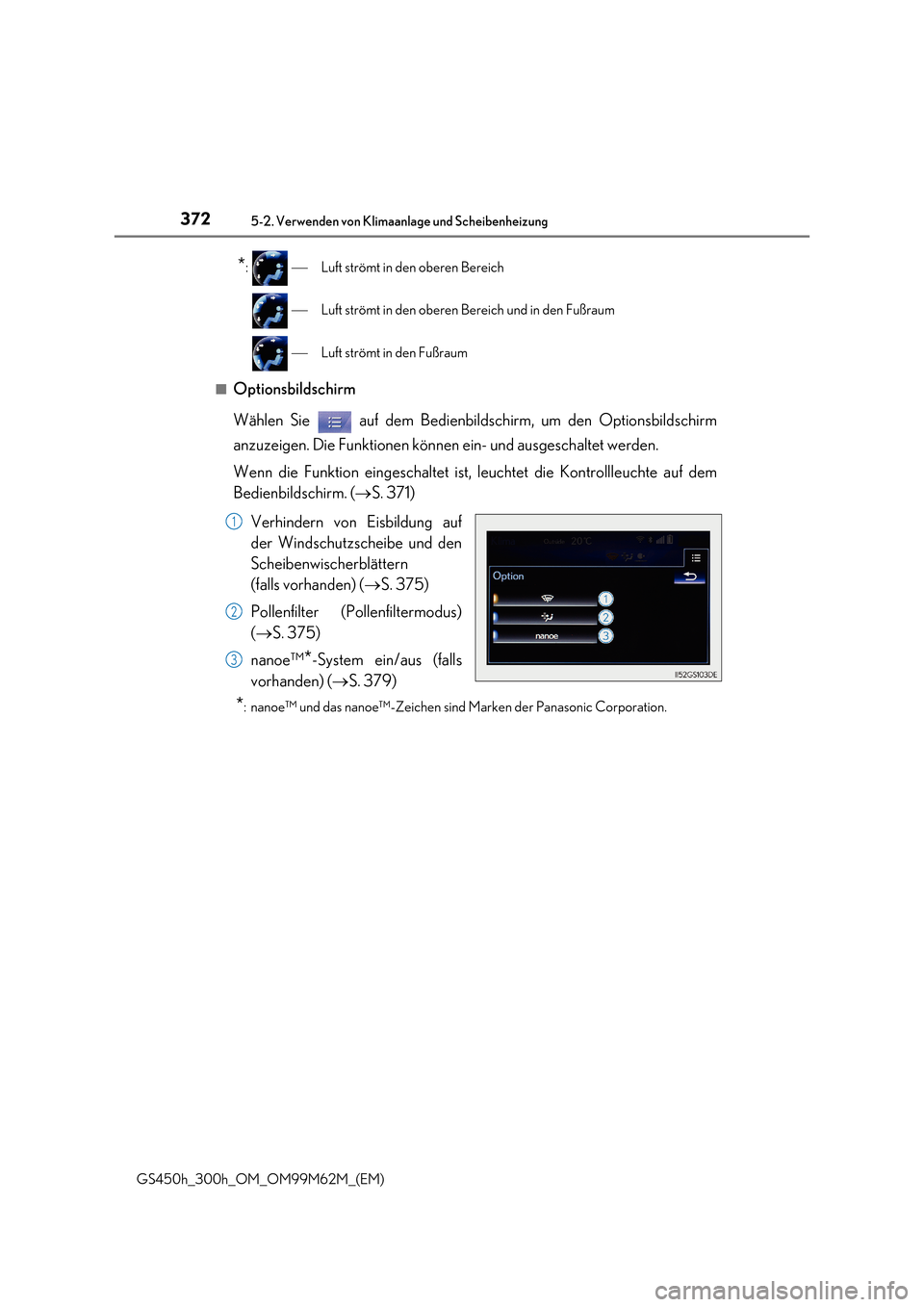

3725-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M62M_(EM)
*: Luft strömt in den oberen Bereich
Luft strömt in den oberen Bereich und in den Fußraum
Luft strömt in den Fußraum
■
Optionsbildschirm
Wählen Sie auf dem Bedienbildschirm, um den Optionsbildschirm
anzuzeigen. Die Funktionen können ein- und ausgeschaltet werden.
Wenn die Funktion eingeschaltet ist, leuchtet die Kontrollleuchte auf dem
Bedienbildschirm. (S. 371)
Verhindern von Eisbildung auf
der Windschutzscheibe und den
Scheibenwischerblättern
(falls vorhanden) (S. 375)
Pollenfilter (Pollenfiltermodus)
(S. 375)
nanoe™
*-System ein/aus (falls
vorhanden) (S. 379)
*: nanoe™ und das nanoe™-Zeichen sind Marken der Panasonic Corporation.
1
2
3

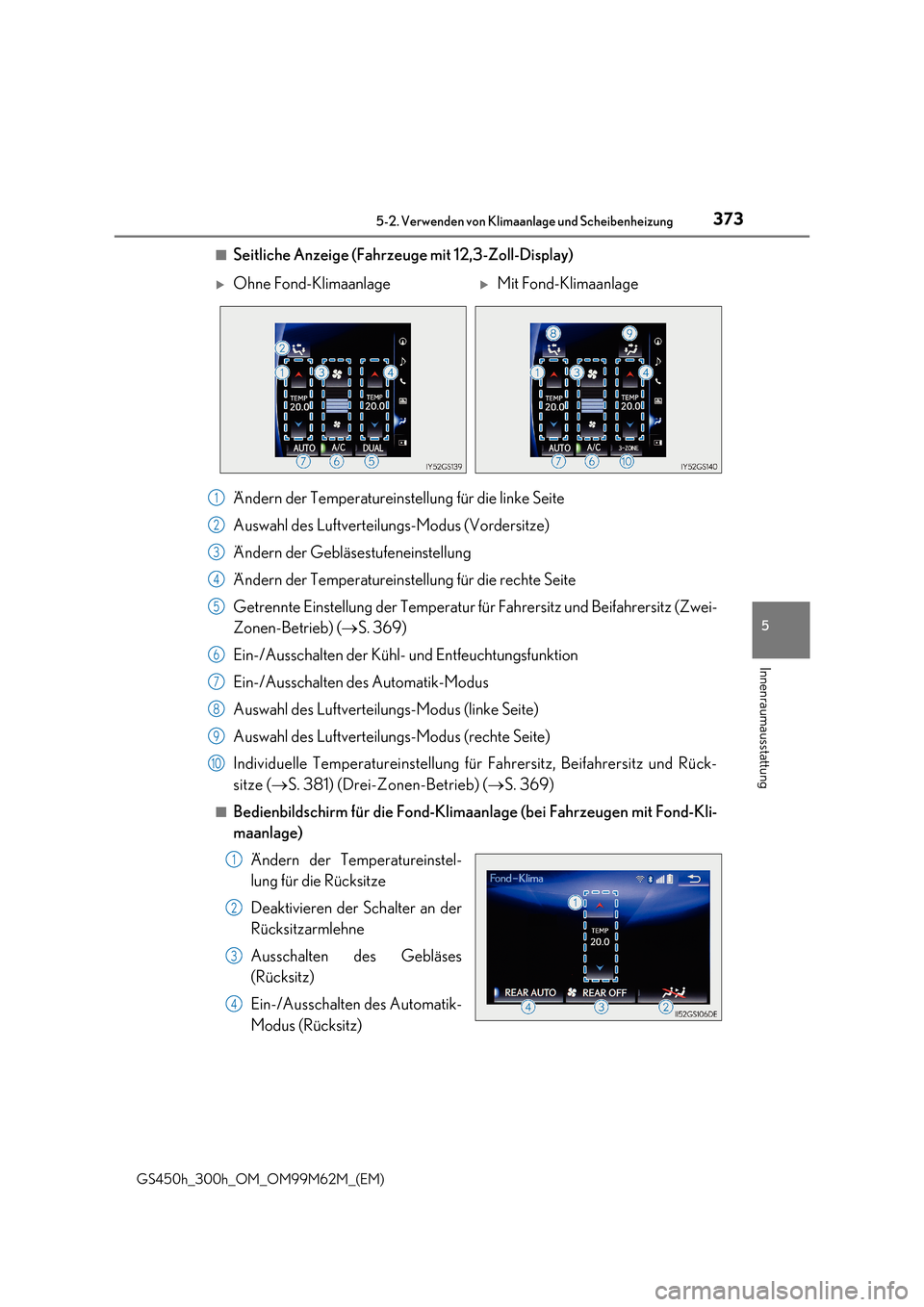

3735-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M62M_(EM)■
Seitliche Anzeige (Fahrzeuge mit 12,3-Zoll-Display)
Ändern der Temperatureinstellung für die linke Seite
Auswahl des Luftverteilungs-Modus (Vordersitze)
Ändern der Gebläsestufeneinstellung
Ändern der Temperatureinstellung für die rechte Seite
Getrennte Einstellung der Temperatur für Fahrersitz und Beifahrersitz (Zwei-
Zonen-Betrieb) (S. 369)
Ein-/Ausschalten der Kühl- und Entfeuchtungsfunktion
Ein-/Ausschalten des Automatik-Modus
Auswahl des Luftverteilungs-Modus (linke Seite)
Auswahl des Luftverteilungs-Modus (rechte Seite)
Individuelle Temperatureinstellung für Fahrersitz, Beifahrersitz und Rück-
sitze (S. 381) (Drei-Zonen-Betrieb) (S. 369)
■Bedienbildschirm für die Fond-Klimaanlage (bei Fahrzeugen mit Fond-Kli-
maanlage)
Ändern der Temperatureinstel-
lung für die Rücksitze
Deaktivieren der Schalter an der
Rücksitzarmlehne
Ausschalten des Gebläses
(Rücksitz)
Ein-/Ausschalten des Automatik-
Modus (Rücksitz)
Ohne Fond-KlimaanlageMit Fond-Klimaanlage
1
2
3
4
5
6
7
8
9
10
1
2
3
4

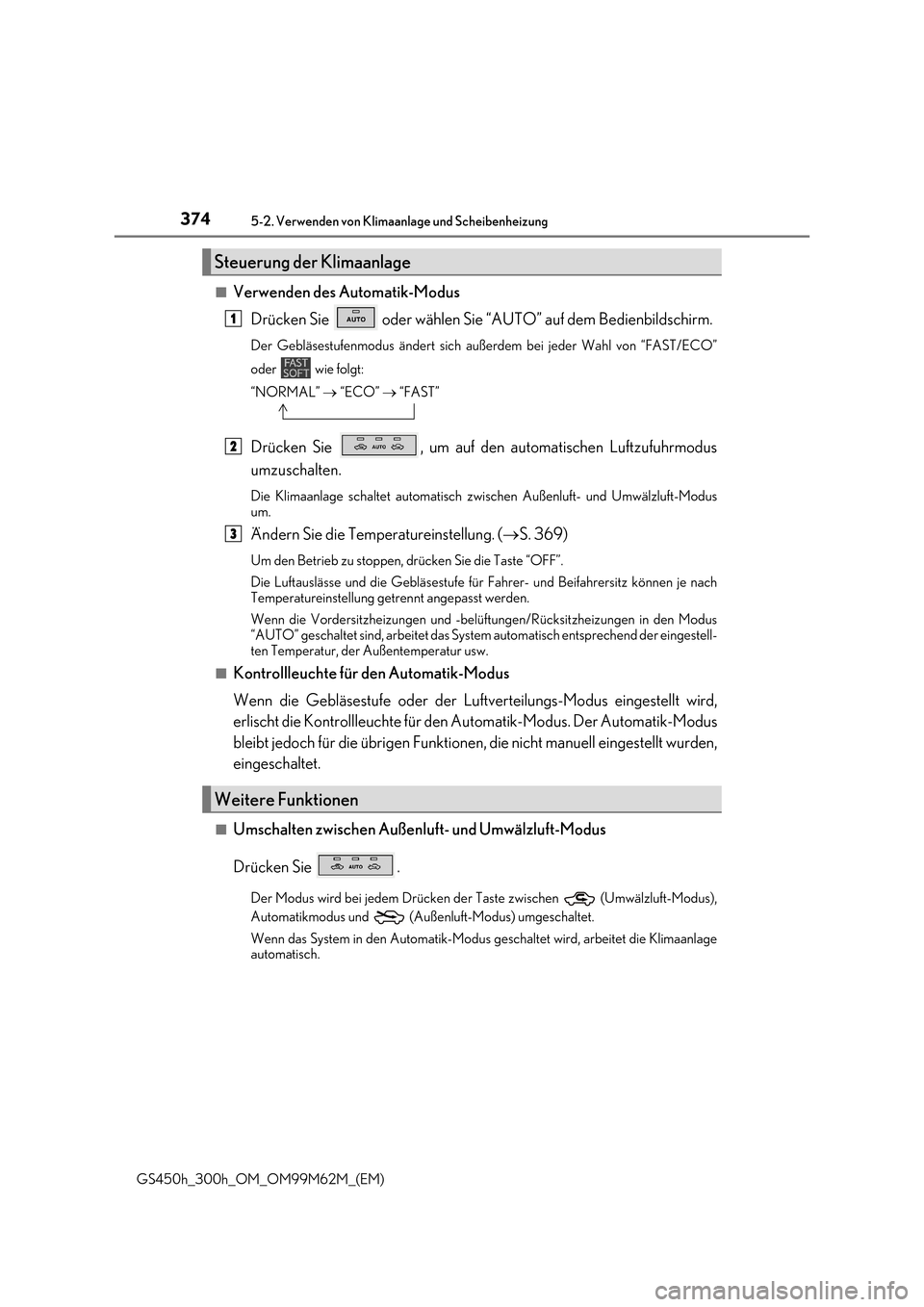

3745-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M62M_(EM)
■Verwenden des Automatik-Modus
Drücken Sie oder wählen Sie “AUTO” auf dem Bedienbildschirm.
Der Gebläsestufenmodus ändert sich außerdem bei jeder Wahl von “FAST/ECO”
oder wie folgt:
“NORMAL”  “ECO”  “FAST”
Drücken Sie , um auf den automatischen Luftzufuhrmodus
umzuschalten.
Die Klimaanlage schaltet automatisch zwischen Außenluft- und Umwälzluft-Modus um.
Ändern Sie die Temperatureinstellung. ( S. 369)
Um den Betrieb zu stoppen, drücken Sie die Taste “OFF”.
Die Luftauslässe und die Gebläsestufe für Fahrer- und Beifahrersitz können je nach
Temperatureinstellung getrennt angepasst werden.
Wenn die Vordersitzheizungen und -belüf tungen/Rücksitzheizungen in den Modus
“AUTO” geschaltet sind, arbeitet das System automatisch entsprechend der eingestell- ten Temperatur, der Außentemperatur usw.
■Kontrollleuchte für den Automatik-Modus
Wenn die Gebläsestufe oder der Luftverteilungs-Modus eingestellt wird,
erlischt die Kontrollleuchte für den Automatik-Modus. Der Automatik-Modus
bleibt jedoch für die übrigen Funktionen, die nicht manuell eingestellt wurden,
eingeschaltet.
■Umschalten zwischen Außenl uft- und Umwälzluft-Modus
Drücken Sie .
Der Modus wird bei jedem Drücken der Taste zwischen (Umwälzluft-Modus),
Automatikmodus und (Außenluft-Modus) umgeschaltet.
Wenn das System in den Automatik-Modus geschaltet wird, arbeitet die Klimaanlage automatisch.
Steuerung der Klimaanlage
Weitere Funktionen
1
2
3

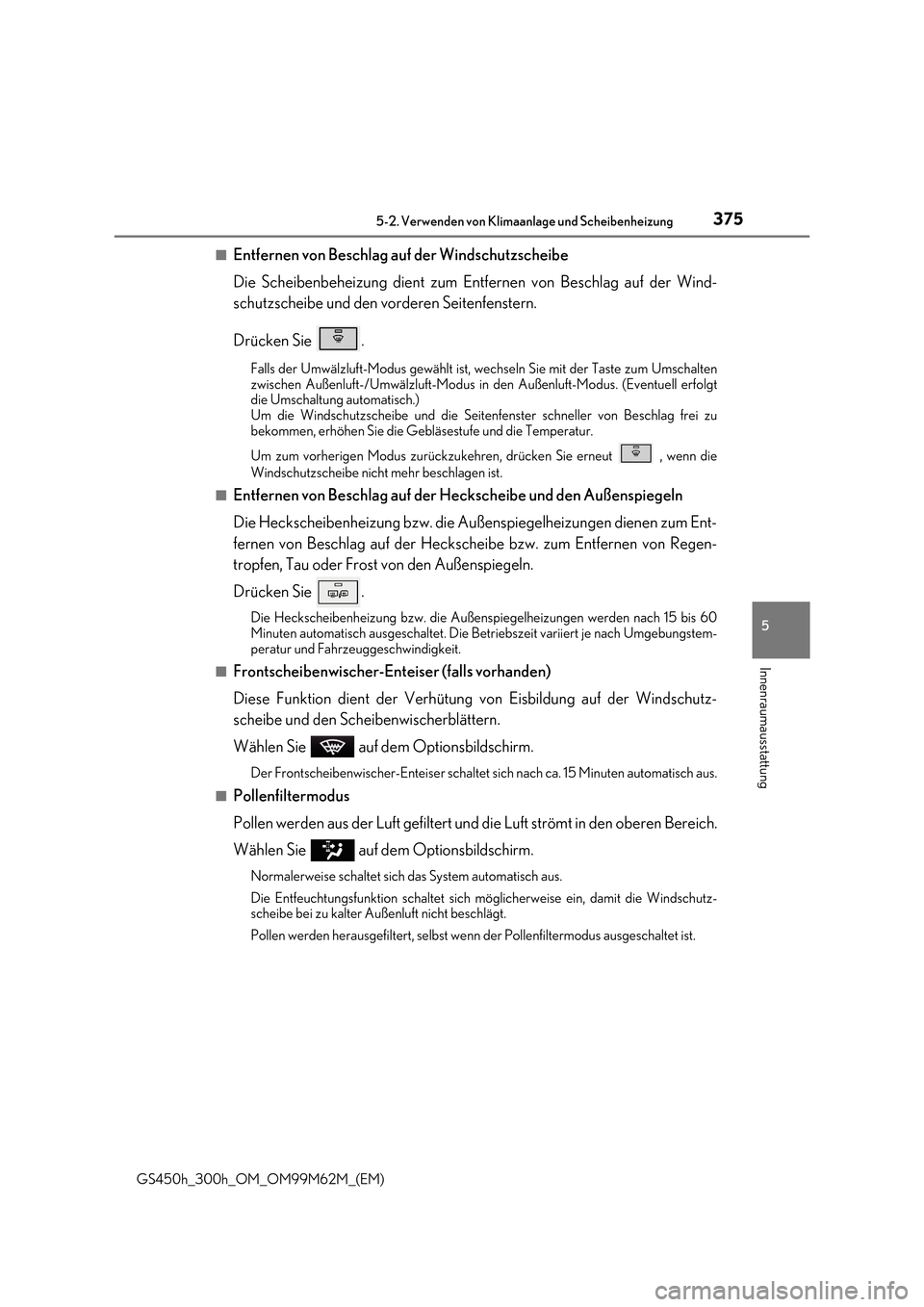

3755-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M62M_(EM)■
Entfernen von Beschlag auf der Windschutzscheibe
Die Scheibenbeheizung dient zum Entfernen von Beschlag auf der Wind-
schutzscheibe und den vorderen Seitenfenstern.
Drücken Sie .
Falls der Umwälzluft-Modus gewählt ist, wechseln Sie mit der Taste zum Umschalten
zwischen Außenluft-/Umwälzluft-Modus in den Außenluft-Modus. (Eventuell erfolgt
die Umschaltung automatisch.)
Um die Windschutzscheibe und die Seitenfenster schneller von Beschlag frei zu
bekommen, erhöhen Sie die Gebläsestufe und die Temperatur.
Um zum vorherigen Modus zurückzukehren, drücken Sie erneut
, wenn die
Windschutzscheibe nicht mehr beschlagen ist.
■
Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Die Heckscheibenheizung bzw. die Außenspiegelheizungen dienen zum Ent-
fernen von Beschlag auf der Heckscheibe bzw. zum Entfernen von Regen-
tropfen, Tau oder Frost von den Außenspiegeln.
Drücken Sie .
Die Heckscheibenheizung bzw. die Außenspiegelheizungen werden nach 15 bis 60
Minuten automatisch ausgeschaltet. Die Betriebszeit variiert je nach Umgebungstem-
peratur und Fahrzeuggeschwindigkeit.
■
Frontscheibenwischer-Enteiser (falls vorhanden)
Diese Funktion dient der Verhütung von Eisbildung auf der Windschutz-
scheibe und den Scheibenwischerblättern.
Wählen Sie auf dem Optionsbildschirm.
Der Frontscheibenwischer-Enteiser schaltet sich nach ca. 15 Minuten automatisch aus.
■
Pollenfiltermodus
Pollen werden aus der Luft gefiltert und die Luft strömt in den oberen Bereich.
Wählen Sie auf dem Optionsbildschirm.
Normalerweise schaltet sich das System automatisch aus.
Die Entfeuchtungsfunktion schaltet sich möglicherweise ein, damit die Windschutz-
scheibe bei zu kalter Außenluft nicht beschlägt.
Pollen werden herausgefiltert, selbst wenn der Pollenfiltermodus ausgeschaltet ist.

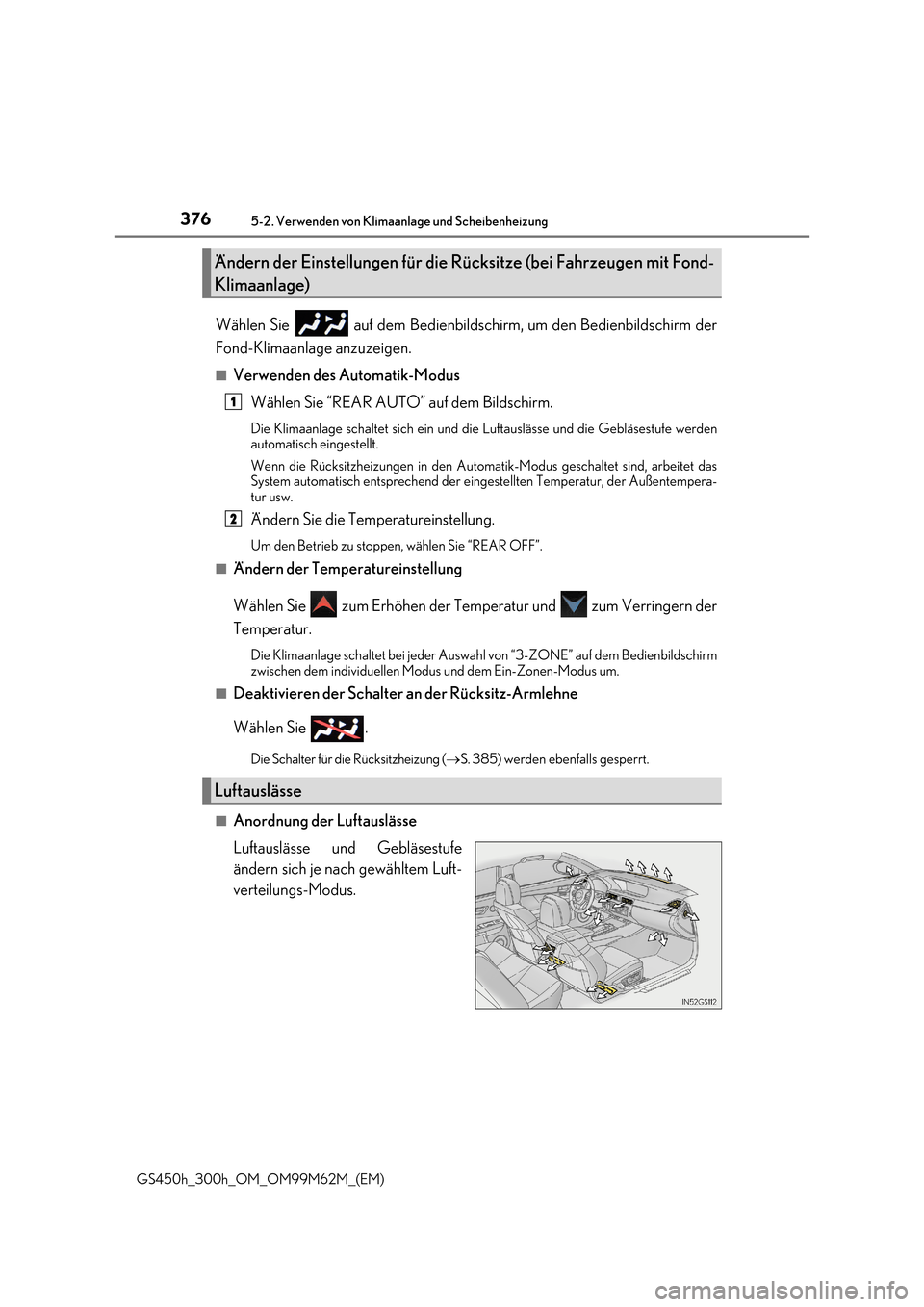

3765-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M62M_(EM)
Wählen Sie auf dem Bedienbildschirm, um den Bedienbildschirm der
Fond-Klimaanlage anzuzeigen.
■Verwenden des Automatik-Modus
Wählen Sie “REAR AUTO” auf dem Bildschirm.
Die Klimaanlage schaltet sich ein und die Luftauslässe und die Gebläsestufe werden automatisch eingestellt.
Wenn die Rücksitzheizungen in den Automatik-Modus geschaltet sind, arbeitet das System automatisch entsprechend der eingestellten Temperatur, der Außentempera-tur usw.
Ändern Sie die Temperatureinstellung.
Um den Betrieb zu stoppen, wählen Sie “REAR OFF”.
■Ändern der Temperatureinstellung
Wählen Sie zum Erhöhen der Temp eratur und zum Verringern der
Temperatur.
Die Klimaanlage schaltet bei jeder Auswahl von “3-ZONE” auf dem Bedienbildschirm
zwischen dem individuellen Modus und dem Ein-Zonen-Modus um.
■Deaktivieren der Schalter an der Rücksitz-Armlehne
Wählen Sie .
Die Schalter für die Rücksitzheizung ( S. 385) werden ebenfalls gesperrt.
■Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe
ändern sich je nach gewähltem Luft-
verteilungs-Modus.
Ändern der Einstellungen für die Rü cksitze (bei Fahrzeugen mit Fond-
Klimaanlage)
Luftauslässe
1
2

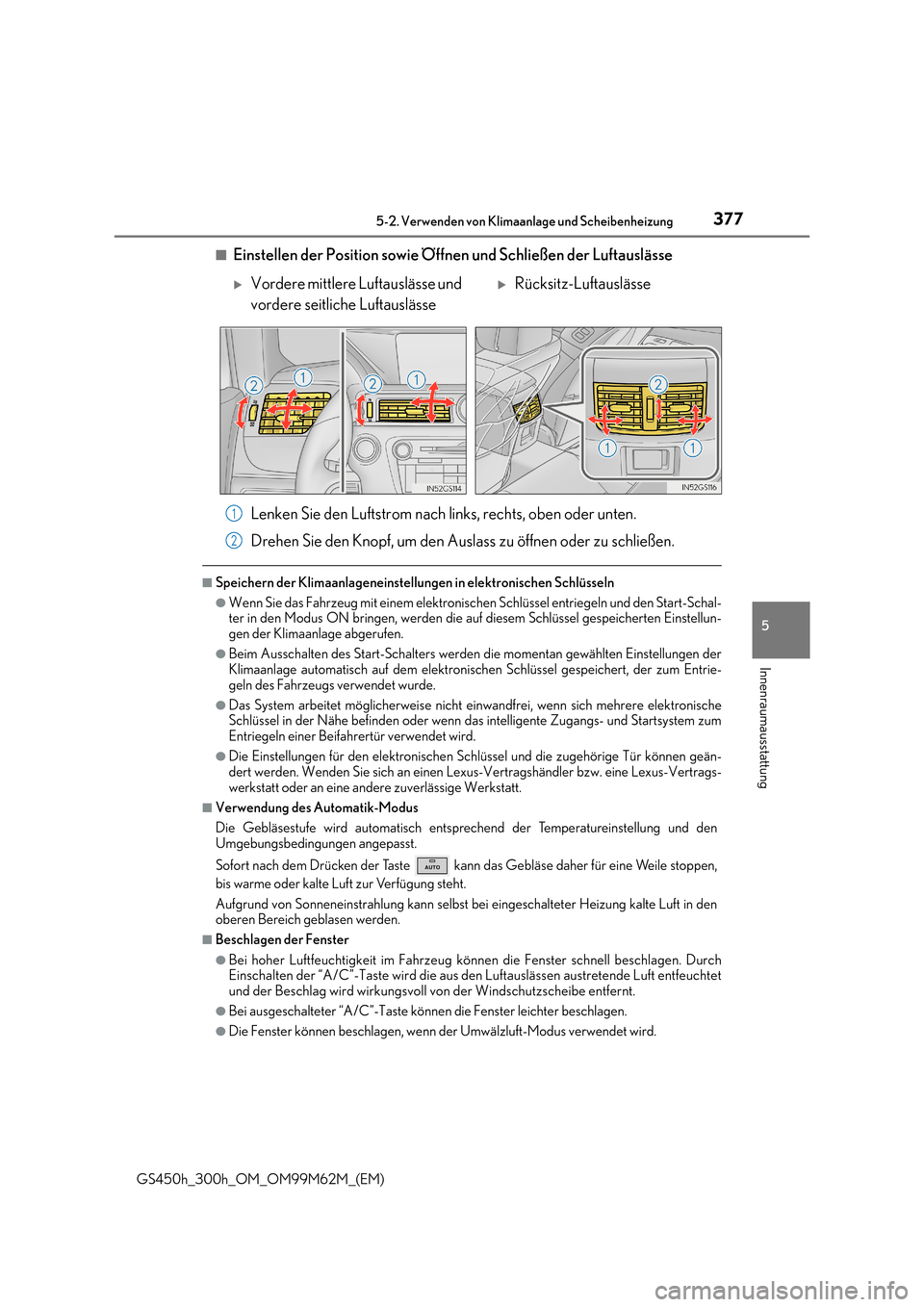

3775-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M62M_(EM)
■Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
Lenken Sie den Luftstrom nach links, rechts, oben oder unten.
Drehen Sie den Knopf, um den Auslass zu öffnen oder zu schließen.
■Speichern der Klimaanlageneinstellungen in elektronischen Schlüsseln
●Wenn Sie das Fahrzeug mit einem elektronischen Schlüssel entriegeln und den Start-Schal- ter in den Modus ON bringen, werden die auf diesem Schlüssel gespeicherten Einstellun-
gen der Klimaanlage abgerufen.
●Beim Ausschalten des Start-Schalters werden die momentan gewählten Einstellungen der Klimaanlage automatisch auf dem elektronischen Schlüssel gespeichert, der zum Entrie-
geln des Fahrzeugs verwendet wurde.
●Das System arbeitet möglicherweise nicht einwandfrei, wenn sich mehrere elektronische Schlüssel in der Nähe befinden oder wenn das intelligente Zugangs- und Startsystem zum
Entriegeln einer Beifahrertür verwendet wird.
●Die Einstellungen für den elektronischen Schlüssel und die zugehörige Tür können geän- dert werden. Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Vertrags-
werkstatt oder an eine andere zuverlässige Werkstatt.
■Verwendung des Automatik-Modus
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Sofort nach dem Drücken der Taste kann das Gebläse daher für eine Weile stoppen,
bis warme oder kalte Luft zur Verfügung steht.
Aufgrund von Sonneneinstrahlung kann selbst bei eingeschalteter Heizung kalte Luft in den oberen Bereich geblasen werden.
■Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug kö nnen die Fenster schnell beschlagen. Durch Einschalten der “A/C”-Taste wird die aus den Luftauslässen austretende Luft entfeuchtet und der Beschlag wird wirkungsvoll von der Windschutzscheibe entfernt.
●Bei ausgeschalteter “A/C”-Taste können die Fenster leichter beschlagen.
●Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.
Vordere mittlere Luftauslässe und
vordere seitliche Luftauslässe
Rücksitz-Luftauslässe
1
2

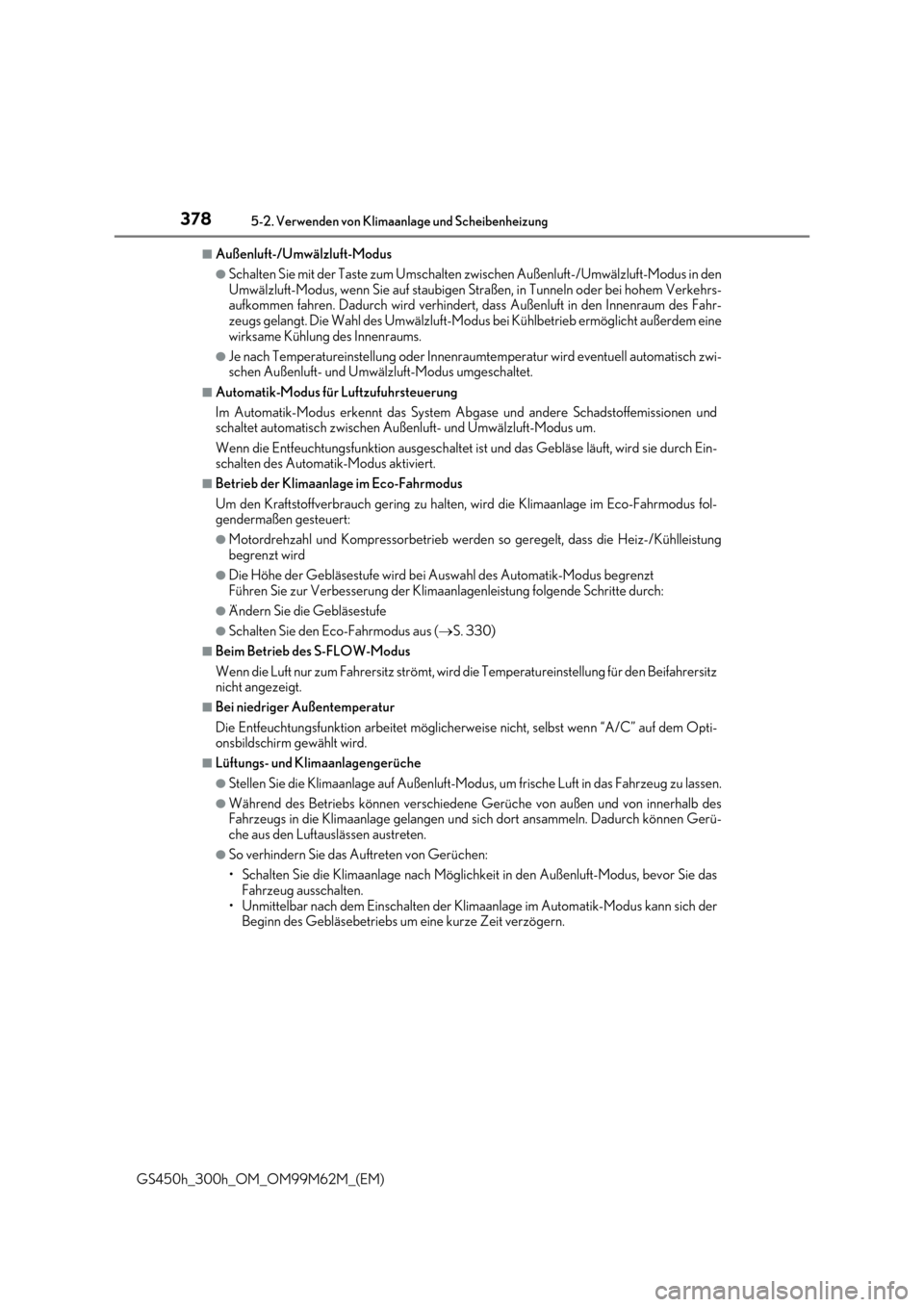

3785-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M62M_(EM)
■Außenluft-/Umwälzluft-Modus
●Schalten Sie mit der Taste zum Umschalten zwischen Außenluft-/Umwälzluft-Modus in den
Umwälzluft-Modus, wenn Sie auf staubigen Straßen, in Tunneln oder bei hohem Verkehrs- aufkommen fahren. Dadurch wird verhindert, dass Außenluft in den Innenraum des Fahr-zeugs gelangt. Die Wahl des Umwälzluft-Modus bei Kühlbetrieb ermöglicht außerdem eine
wirksame Kühlung des Innenraums.
●Je nach Temperatureinstellung oder Innenraumtemperatur wird eventuell automatisch zwi- schen Außenluft- und Umwälzluft-Modus umgeschaltet.
■Automatik-Modus für Luftzufuhrsteuerung
Im Automatik-Modus erkennt das System Abgase und andere Schadstoffemissionen und schaltet automatisch zwischen Außenluft- und Umwälzluft-Modus um.
Wenn die Entfeuchtungsfunktion ausgeschaltet is t und das Gebläse läuft, wird sie durch Ein- schalten des Automatik-Modus aktiviert.
■Betrieb der Klimaanlage im Eco-Fahrmodus
Um den Kraftstoffverbrauch gering zu halten, wird die Klimaanlage im Eco-Fahrmodus fol- gendermaßen gesteuert:
●Motordrehzahl und Kompressorbetrieb werden so geregelt, dass die Heiz-/Kühlleistung
begrenzt wird
●Die Höhe der Gebläsestufe wird bei Auswahl des Automatik-Modus begrenzt Führen Sie zur Verbesserung der Klimaan lagenleistung folgende Schritte durch:
●Ändern Sie die Gebläsestufe
●Schalten Sie den Eco-Fahrmodus aus (S. 330)
■Beim Betrieb des S-FLOW-Modus
Wenn die Luft nur zum Fahrersitz strömt, wird die Temperatureinstellung für den Beifahrersitz nicht angezeigt.
■Bei niedriger Außentemperatur
Die Entfeuchtungsfunktion arbeitet möglicherweise nicht, selbst wenn “A/C” auf dem Opti- onsbildschirm gewählt wird.
■Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu lassen.
●Während des Betriebs können verschiedene Gerüche von außen und von innerhalb desFahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch können Gerü-
che aus den Luftauslässen austreten.
●So verhindern Sie das Auftreten von Gerüchen:
• Schalten Sie die Klimaanlage nach Möglichkeit in den Außenluft-Modus, bevor Sie das
Fahrzeug ausschalten. • Unmittelbar nach dem Einschalten der Klimaanlage im Automatik-Modus kann sich derBeginn des Gebläsebetriebs um eine kurze Zeit verzögern.

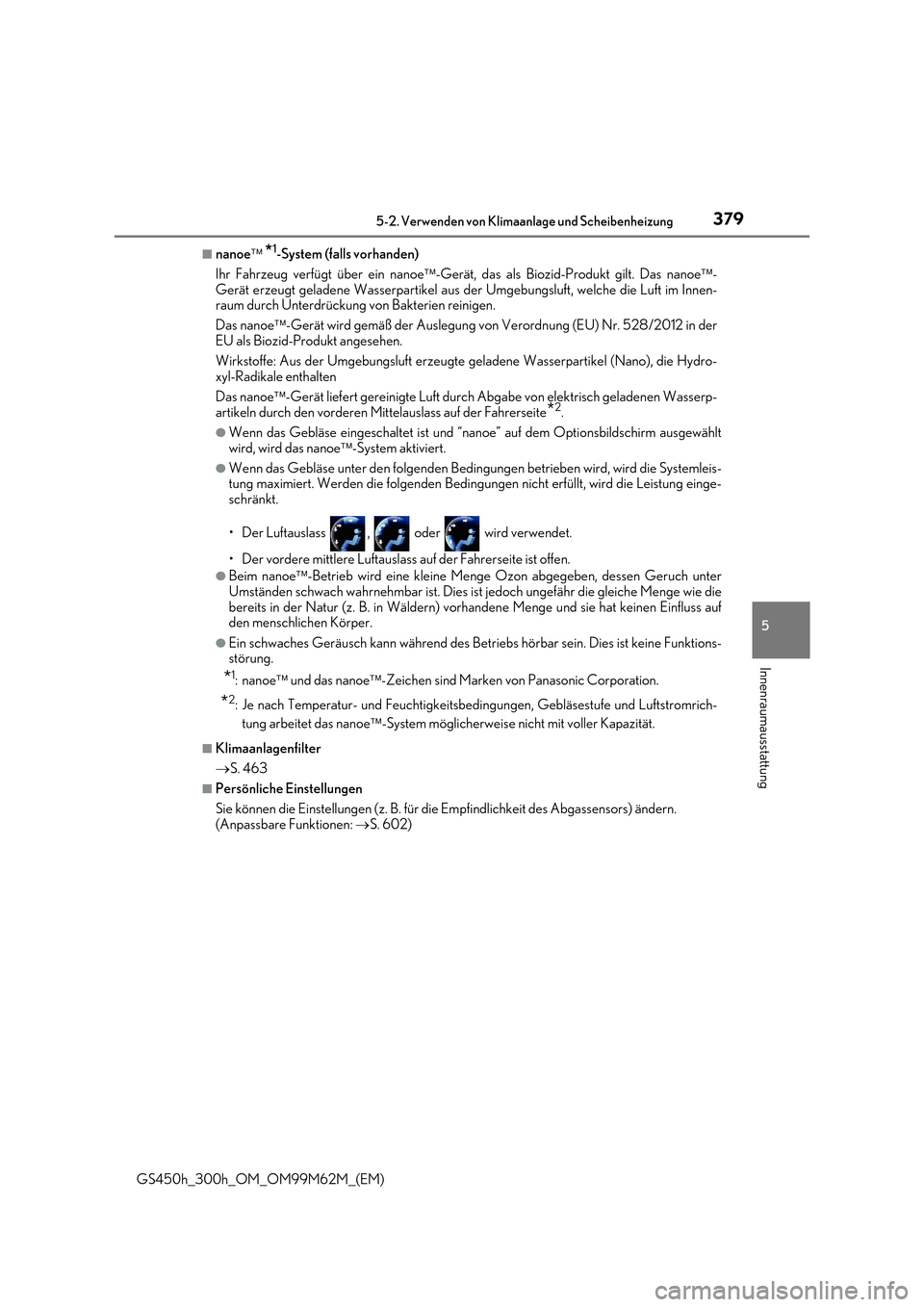

3795-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M62M_(EM)
■nanoe *1-System (falls vorhanden)
Ihr Fahrzeug verfügt über ein nanoe -Gerät, das als Biozid-Produkt gilt. Das nanoe-
Gerät erzeugt geladene Wasserpartikel aus der Umgebungsluft, welche die Luft im Innen- raum durch Unterdrückung von Bakterien reinigen.
Das nanoe -Gerät wird gemäß der Auslegung von Verordnung (EU) Nr. 528/2012 in der
EU als Biozid-Produkt angesehen.
Wirkstoffe: Aus der Umgebungsluft erzeugte geladene Wasserpartikel (Nano), die Hydro- xyl-Radikale enthalten
Das nanoe -Gerät liefert gereinigte Luft durch Abgabe von elektrisch geladenen Wasserp- artikeln durch den vorderen Mittelauslass auf der Fahrerseite*2.
●Wenn das Gebläse eingeschaltet ist und “nanoe” auf dem Optionsbildschirm ausgewählt
wird, wird das nanoe -System aktiviert.
●Wenn das Gebläse unter den folgenden Bedingungen betrieben wird, wird die Systemleis- tung maximiert. Werden die folgenden Bedingungen nicht erfüllt, wird die Leistung einge-
schränkt.
• Der Luftauslass , oder wird verwendet.
• Der vordere mittlere Luftauslass auf der Fahrerseite ist offen.
●Beim nanoe -Betrieb wird eine kleine Menge Ozon abgegeben, dessen Geruch unter
Umständen schwach wahrnehmbar ist. Dies ist jedoch ungefähr die gleiche Menge wie die bereits in der Natur (z. B. in Wäldern) vorhandene Menge und sie hat keinen Einfluss aufden menschlichen Körper.
●Ein schwaches Geräusch kann während des Betriebs hörbar sein. Dies ist keine Funktions-störung.
*1:nanoe  und das nanoe-Zeichen sind Marken von Panasonic Corporation.
*2: Je nach Temperatur- und Feuchtigkeitsbedingungen, Gebläsestufe und Luftstromrich-
tung arbeitet das nanoe -System möglicherweise nicht mit voller Kapazität.
■Klimaanlagenfilter
 S. 463
■Persönliche Einstellungen
Sie können die Einstellungen (z. B. für die Empfindlichkeit des Abgassensors) ändern.
(Anpassbare Funktionen: S. 602)

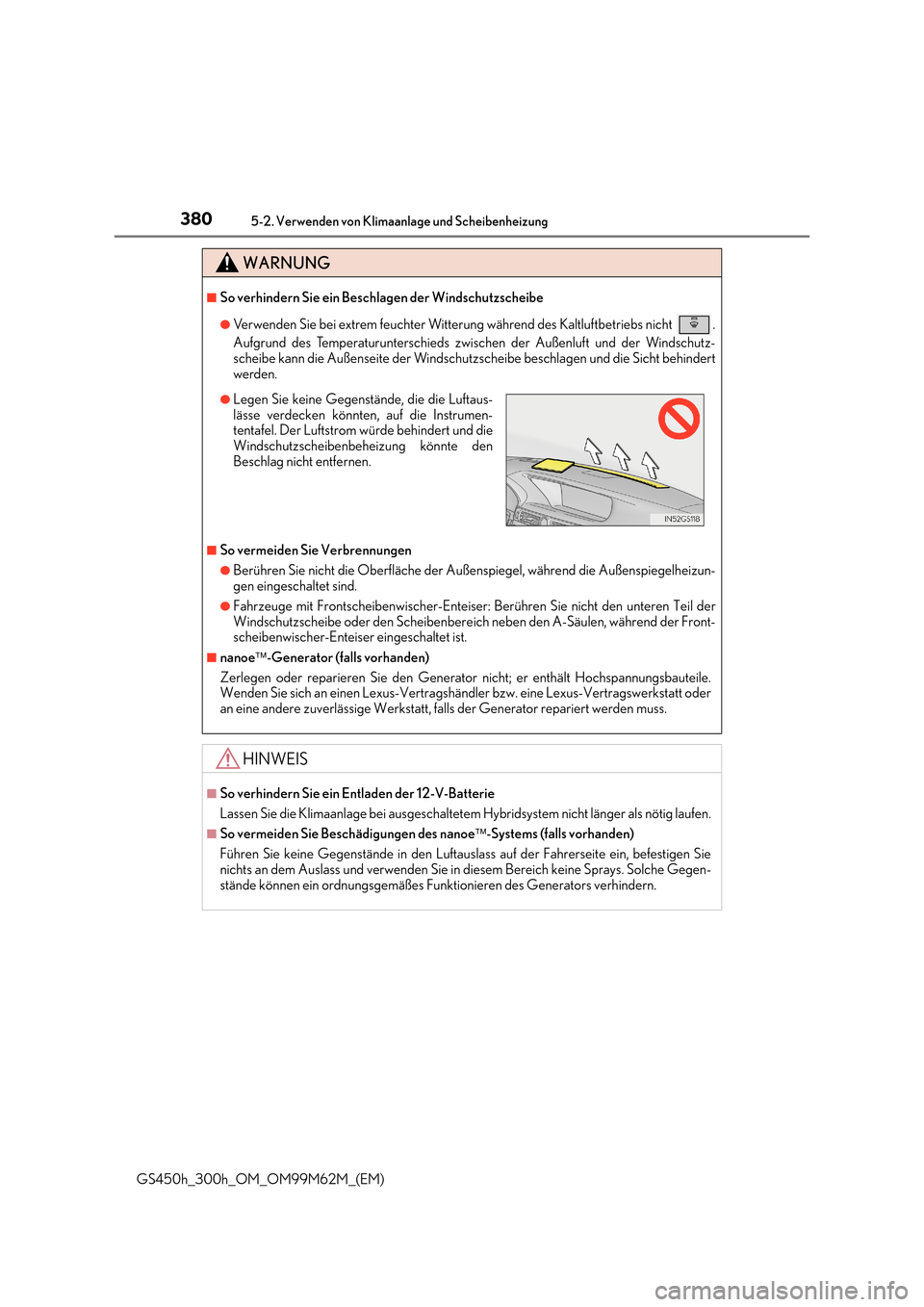

3805-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■So verhindern Sie ein Beschlagen der Windschutzscheibe
●Verwenden Sie bei extrem feuchter Witterung während des Kaltluftbetriebs nicht .
Aufgrund des Temperaturunterschieds zwischen der Außenluft und der Windschutz-
scheibe kann die Außenseite der Windschutzscheibe beschlagen und die Sicht behindert werden.
■So vermeiden Sie Verbrennungen
●Berühren Sie nicht die Oberfläche der Außenspiegel, während die Außenspiegelheizun-gen eingeschaltet sind.
●Fahrzeuge mit Frontscheibenwischer-Enteiser: Berühren Sie nicht den unteren Teil derWindschutzscheibe oder den Scheibenbereich neben den A-Säulen, während der Front-scheibenwischer-Enteiser eingeschaltet ist.
■nanoe -Generator (falls vorhanden)
Zerlegen oder reparieren Sie den Generator nicht; er enthält Hochspannungsbauteile. Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder
an eine andere zuverlässige Werkstatt, falls der Generator repariert werden muss.
HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Hybridsystem nicht länger als nötig laufen.
■So vermeiden Sie Beschädigungen des nanoe-Systems (falls vorhanden)
Führen Sie keine Gegenstände in den Luftauslass auf der Fahrerseite ein, befestigen Sie
nichts an dem Auslass und verwenden Sie in diesem Bereich keine Sprays. Solche Gegen- stände können ein ordnungsgemäßes Funktionieren des Generators verhindern.
●Legen Sie keine Gegenstände, die die Luftaus-lässe verdecken könnten, auf die Instrumen-tentafel. Der Luftstrom würde behindert und die
Windschutzscheibenbeheizung könnte den Beschlag nicht entfernen.
