USB Lexus GS450h 2017 Betriebsanleitung (in German)

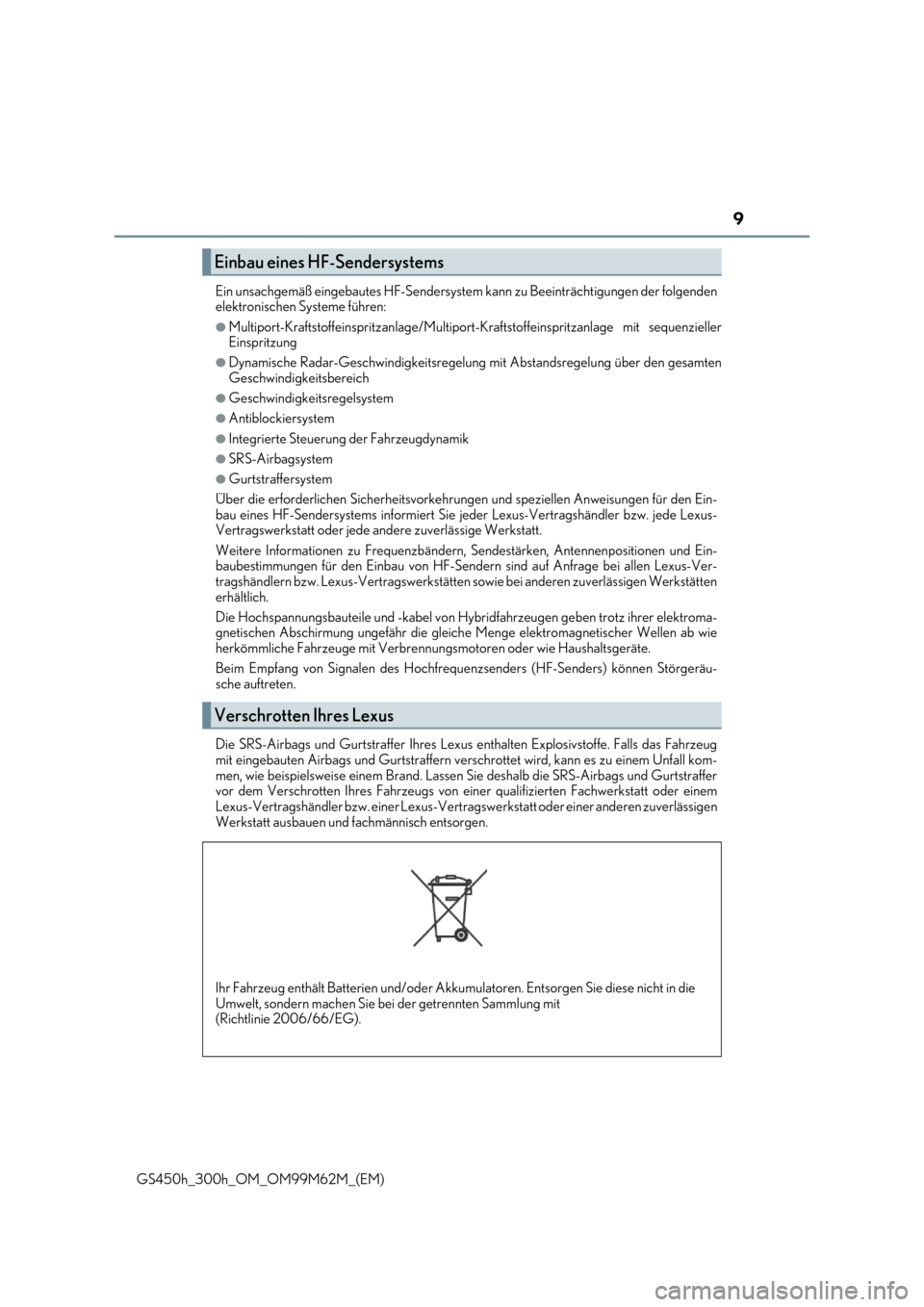

9
GS450h_300h_OM_OM99M62M_(EM)
Ein unsachgemäß eingebautes HF-Sendersystem kann zu Beeinträchtigungen der folgenden elektronischen Systeme führen:
●Multiport-Kraftstoffeinspritzanlage/Multiport-K raftstoffeinspritzanlage mit sequenzieller Einspritzung
●Dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den gesamten
Geschwindigkeitsbereich
●Geschwindigkeitsregelsystem
●Antiblockiersystem
●Integrierte Steuerung der Fahrzeugdynamik
●SRS-Airbagsystem
●Gurtstraffersystem
Über die erforderlichen Sicherheitsvorkehrungen und speziellen Anweisungen für den Ein- bau eines HF-Sendersystems informiert Sie jeder Lexus-Vertragshändler bzw. jede Lexus-Vertragswerkstatt oder jede andere zuverlässige Werkstatt.
Weitere Informationen zu Frequenzbändern, Sendestärken, Antennenpositionen und Ein- baubestimmungen für den Einbau von HF-Sendern sind auf Anfrage bei allen Lexus-Ver-tragshändlern bzw. Lexus-Vertragswerkstätten sowie bei anderen zuverlässigen Werkstätten
erhältlich.
Die Hochspannungsbauteile und -kabel von Hy bridfahrzeugen geben trotz ihrer elektroma- gnetischen Abschirmung ungefähr die gleich e Menge elektromagnetischer Wellen ab wie
herkömmliche Fahrzeuge mit Verbrennungsmotoren oder wie Haushaltsgeräte.
Beim Empfang von Signalen des Hochfrequenzsenders (HF-Senders) können Störgeräu- sche auftreten.
Die SRS-Airbags und Gurtstraffer Ihres Lexus enthalten Explosivstoffe. Falls das Fahrzeug
mit eingebauten Airbags und Gurtstraffern verschrottet wird, kann es zu einem Unfall kom- men, wie beispielsweise einem Brand. Lassen Sie deshalb die SRS-Airbags und Gurtstraffervor dem Verschrotten Ihres Fahrzeugs von einer qualifizierten Fachwerkstatt oder einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt ausbauen und fachmännisch entsorgen.
Einbau eines HF-Sendersystems
Verschrotten Ihres Lexus
Ihr Fahrzeug enthält Batterien und/oder Akku mulatoren. Entsorgen Sie diese nicht in die Umwelt, sondern machen Sie bei der getrennten Sammlung mit (Richtlinie 2006/66/EG).

491-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)

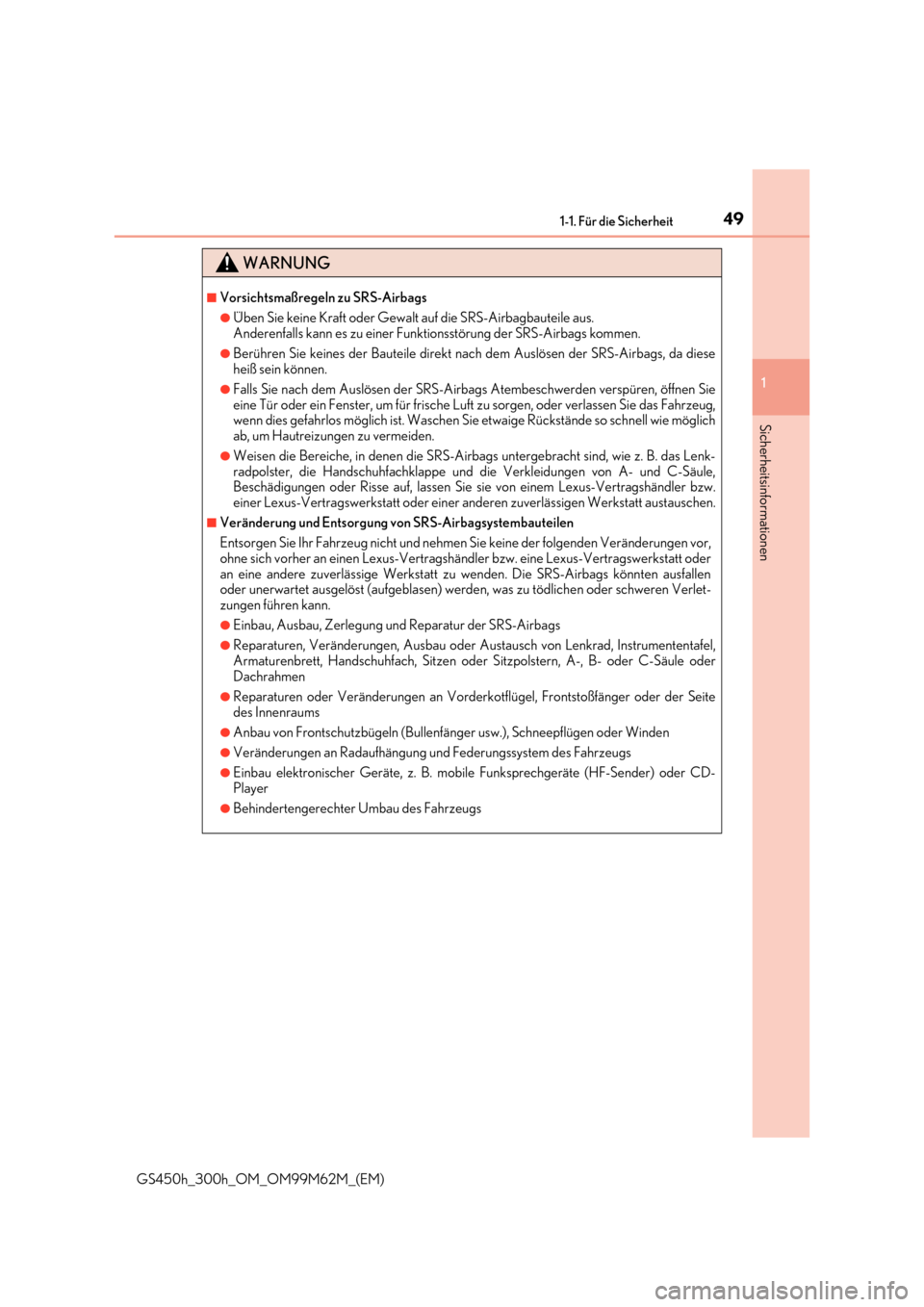

WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Üben Sie keine Kraft oder Gewalt auf die SRS-Airbagbauteile aus. Anderenfalls kann es zu einer Funktionsstörung der SRS-Airbags kommen.
●Berühren Sie keines der Bauteile direkt nach dem Auslösen der SRS-Airbags, da dieseheiß sein können.
●Falls Sie nach dem Auslösen der SRS-Airbags Atembeschwerden verspüren, öffnen Sie
eine Tür oder ein Fenster, um für frische Luft zu sorgen, oder verlassen Sie das Fahrzeug, wenn dies gefahrlos möglich ist. Waschen Sie etwaige Rückstände so schnell wie möglichab, um Hautreizungen zu vermeiden.
●Weisen die Bereiche, in denen die SRS-Airbag s untergebracht sind, wie z. B. das Lenk- radpolster, die Handschuhfachklappe und die Verkleidungen von A- und C-Säule,Beschädigungen oder Risse auf, lassen Sie sie von einem Lexus-Vertragshändler bzw.
einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt austauschen.
■Veränderung und Entsorgung von SRS-Airbagsystembauteilen
Entsorgen Sie Ihr Fahrzeug nicht und nehmen Sie keine der folgenden Veränderungen vor,
ohne sich vorher an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder an eine andere zuverlässige Werkstatt zu wenden. Die SRS-Airbags könnten ausfallenoder unerwartet ausgelöst (aufgeblasen) werden, was zu tödlichen oder schweren Verlet-
zungen führen kann.
●Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
●Reparaturen, Veränderungen, Ausbau oder Austausch von Lenkrad, Instrumententafel,
Armaturenbrett, Handschuhfach, Sitzen oder Sitzpolstern, A-, B- oder C-Säule oder Dachrahmen
●Reparaturen oder Veränderungen an Vorderkotflügel, Frontstoßfänger oder der Seite
des Innenraums
●Anbau von Frontschutzbügeln (Bullenfänger usw.), Schneepflügen oder Winden
●Veränderungen an Radaufhängung und Federungssystem des Fahrzeugs
●Einbau elektronischer Geräte, z. B. mobile Funksprechgeräte (HF-Sender) oder CD- Player
●Behindertengerechter Umbau des Fahrzeugs

711-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM99M62M_(EM)

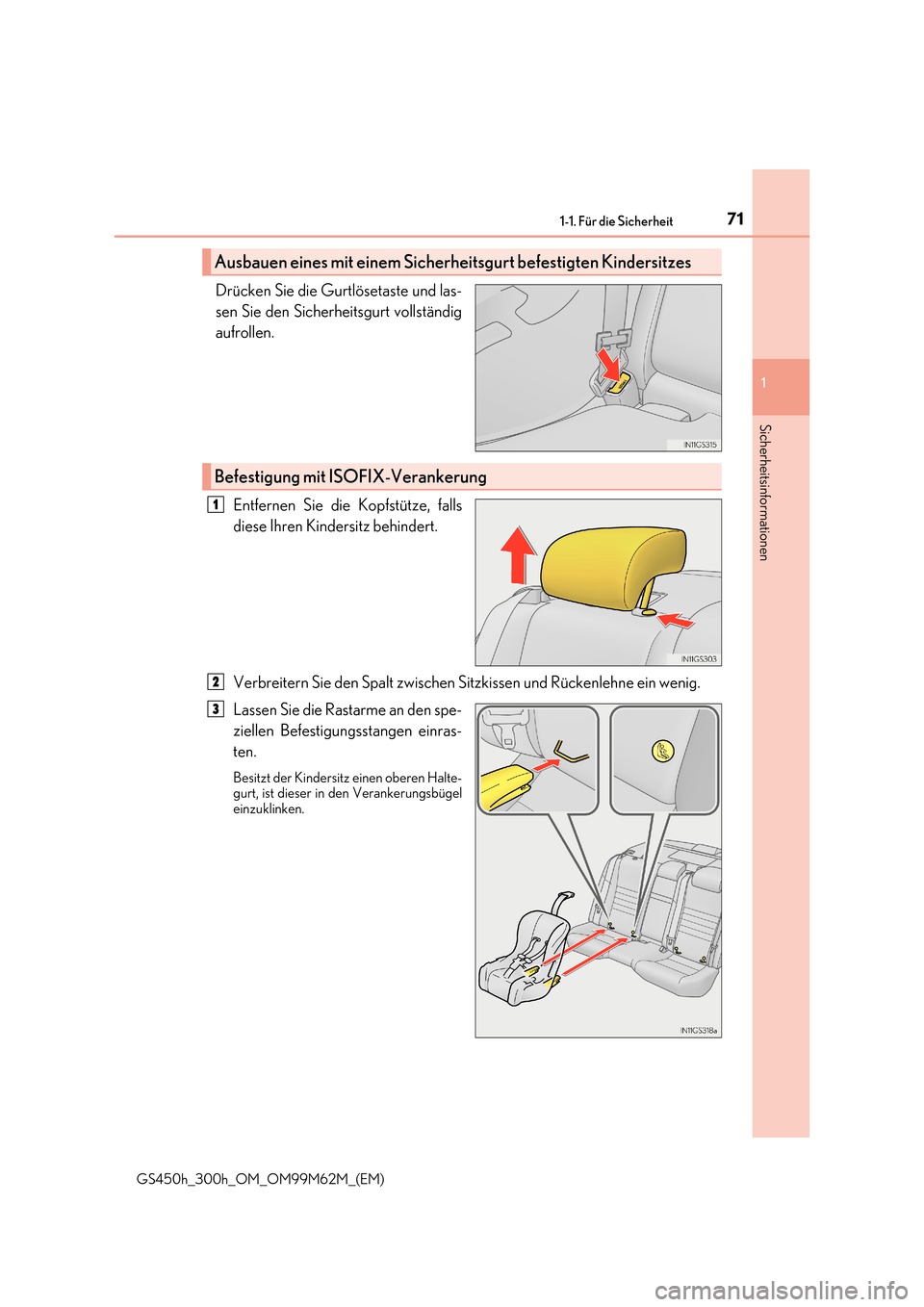

Drücken Sie die Gurtlösetaste und las-
sen Sie den Sicherheitsgurt vollständig
aufrollen.
Entfernen Sie die Kopfstütze, falls
diese Ihren Kindersitz behindert.
Verbreitern Sie den Spalt zwischen Sitzkissen und Rückenlehne ein wenig.
Lassen Sie die Rastarme an den spe-
ziellen Befestigungsstangen einras-
ten.
Besitzt der Kindersitz einen oberen Halte- gurt, ist dieser in den Verankerungsbügel
einzuklinken.
Ausbauen eines mit einem Sicherhe itsgurt befestigten Kindersitzes
Befestigung mit ISOFIX-Verankerung
1
2
3

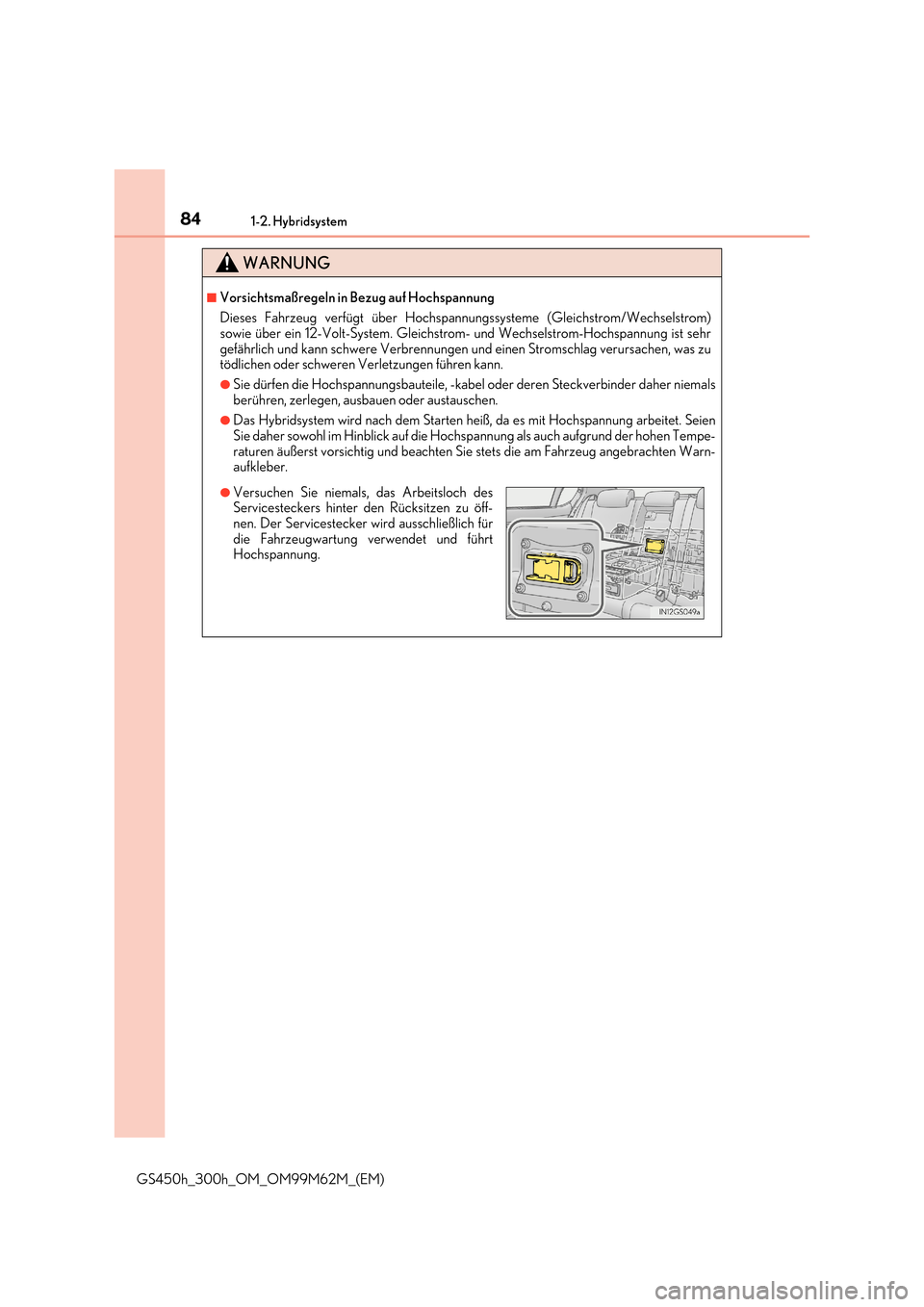

841-2. Hybridsystem
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßregeln in Bezug auf Hochspannung
Dieses Fahrzeug verfügt über Hochspannungssysteme (Gleichstrom/Wechselstrom) sowie über ein 12-Volt-System. Gleichstro m- und Wechselstrom-Hochspannung ist sehr
gefährlich und kann schwere Verbrennungen und einen Stromschlag verursachen, was zu tödlichen oder schweren Verletzungen führen kann.
●Sie dürfen die Hochspannungsbauteile, -kabel oder deren Steckverbinder daher niemals
berühren, zerlegen, ausbauen oder austauschen.
●Das Hybridsystem wird nach dem Starten heiß , da es mit Hochspannung arbeitet. Seien Sie daher sowohl im Hinblick auf die Hochspan nung als auch aufgrund der hohen Tempe-
raturen äußerst vorsichtig und beachten Sie stets die am Fahrzeug angebrachten Warn- aufkleber.
●Versuchen Sie niemals, das Arbeitsloch desServicesteckers hinter den Rücksitzen zu öff-
nen. Der Servicestecker wird ausschließlich für die Fahrzeugwartung verwendet und führtHochspannung.

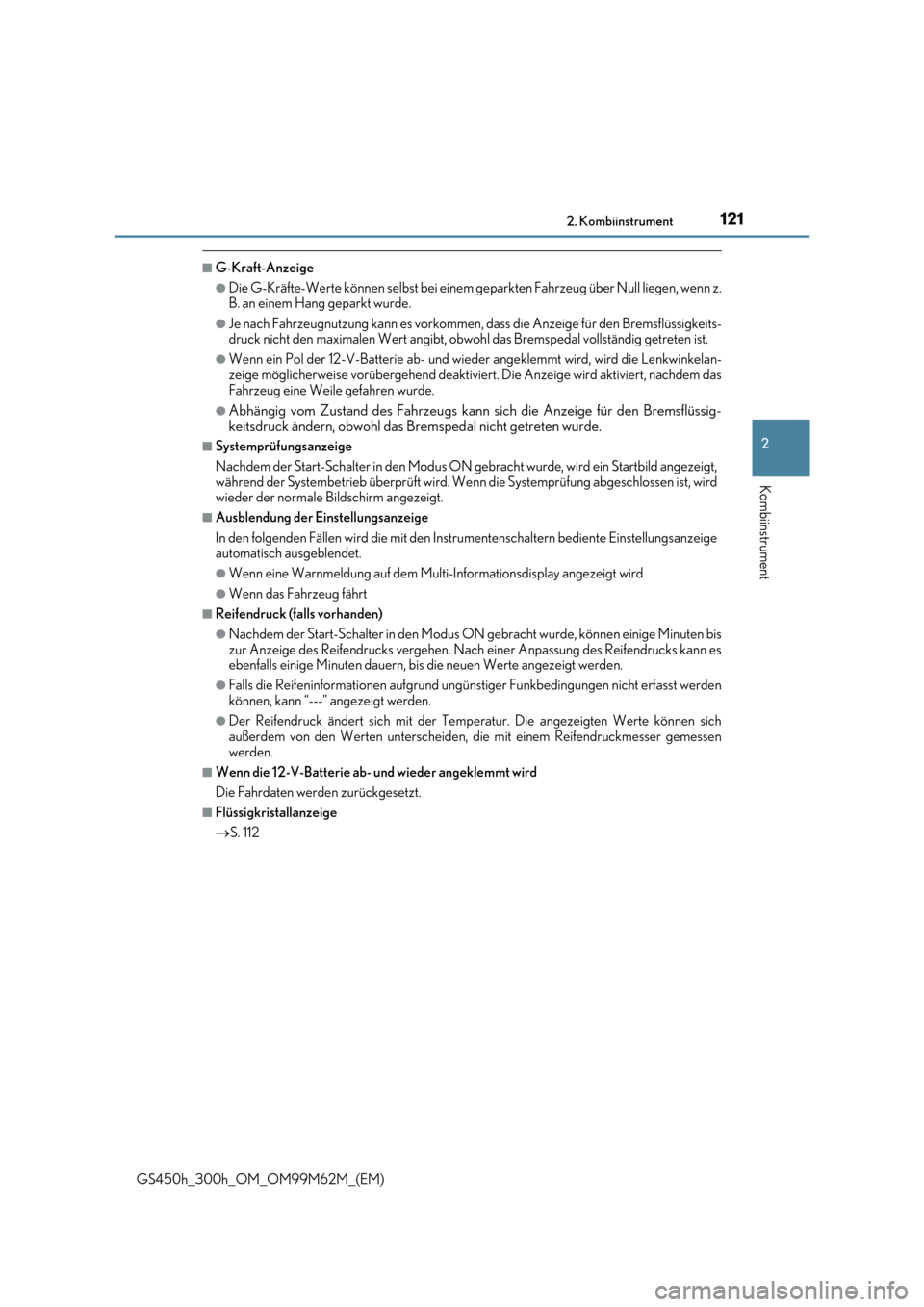

1212. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
■G-Kraft-Anzeige
●Die G-Kräfte-Werte können selbst bei einem geparkten Fahrzeug über Null liegen, wenn z. B. an einem Hang geparkt wurde.
●Je nach Fahrzeugnutzung kann es vorkommen, dass die Anzeige für den Bremsflüssigkeits- druck nicht den maximalen Wert angibt, obwohl das Bremspedal vollständig getreten ist.
●Wenn ein Pol der 12-V-Batterie ab- und wieder angeklemmt wird, wird die Lenkwinkelan-
zeige möglicherweise vorübergehend deaktivier t. Die Anzeige wird aktiviert, nachdem das Fahrzeug eine Weile gefahren wurde.
●Abhängig vom Zustand des Fahrzeugs kann sich die Anzeige für den Bremsflüssig- keitsdruck ändern, obwohl das Bremspedal nicht getreten wurde.
■Systemprüfungsanzeige
Nachdem der Start-Schalter in den Modus ON gebracht wurde, wird ein Startbild angezeigt,
während der Systembetrieb überprüft wird. Wenn die Systemprüfung abgeschlossen ist, wird wieder der normale Bildschirm angezeigt.
■Ausblendung der Einstellungsanzeige
In den folgenden Fällen wird die mit den Instrumentenschaltern bediente Einstellungsanzeige automatisch ausgeblendet.
●Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
●Wenn das Fahrzeug fährt
■Reifendruck (falls vorhanden)
●Nachdem der Start-Schalter in den Modus ON gebracht wurde, können einige Minuten bis
zur Anzeige des Reifendrucks vergehen. Nach einer Anpassung des Reifendrucks kann es ebenfalls einige Minuten dauern, bis die neuen Werte angezeigt werden.
●Falls die Reifeninformationen aufgrund ungünstiger Funkbedingungen nicht erfasst werden
können, kann “---” angezeigt werden.
●Der Reifendruck ändert sich mit der Temp eratur. Die angezeigten Werte können sich außerdem von den Werten unterscheiden, die mit einem Reifendruckmesser gemessen
werden.
■Wenn die 12-V-Batterie ab- und wieder angeklemmt wird
Die Fahrdaten werden zurückgesetzt.
■Flüssigkristallanzeige
 S. 112

1903-3. Einstellen der Sitze
GS450h_300h_OM_OM99M62M_(EM)
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach unten, während Sie die Entriegelungstaste drü-
cken.
■Ausbau der Kopfstützen
■Einbau der Kopfstützen
Vordersitze
Rücksitze
Rücksitze
Entriegelungstaste
1
2
Ziehen Sie die Kopfstütze nach oben, während Sie
die Entriegelungstaste drücken.
Vordersitze: Wenn sich der Ausbau schwierig gestaltet, weil die Kopfstütze den Dachhimmel
berührt, ändern Sie die Höhe des Sitzes oder den Neigungswinkel der Rückenlehne. ( S. 180)
Äußere Rücksitze (Fahrzeuge mit Heckscheiben-
Sonnenblende): Wenn die Heckscheiben-Son- nenblende angehoben ist, senken Sie sie ab, bevorSie die Kopfstütze entfernen. ( S. 403)
Richten Sie die Kopfstütze auf die Befestigungslö- cher aus und drücken Sie sie nach unten in die
Verriegelungsposition. Halten Sie die Entriegelungstaste gedrückt, wäh-rend Sie die Kopfstütze nach unten drücken.
Richten Sie die Kopfstütze an den Befestigungslö-
chern aus und drücken Sie sie nach unten in die unterste Verriegelungsposition, während Sie dieEntriegelungstaste drücken.
Entriegelungstaste
Entriegelungstaste
Entriegelungstaste

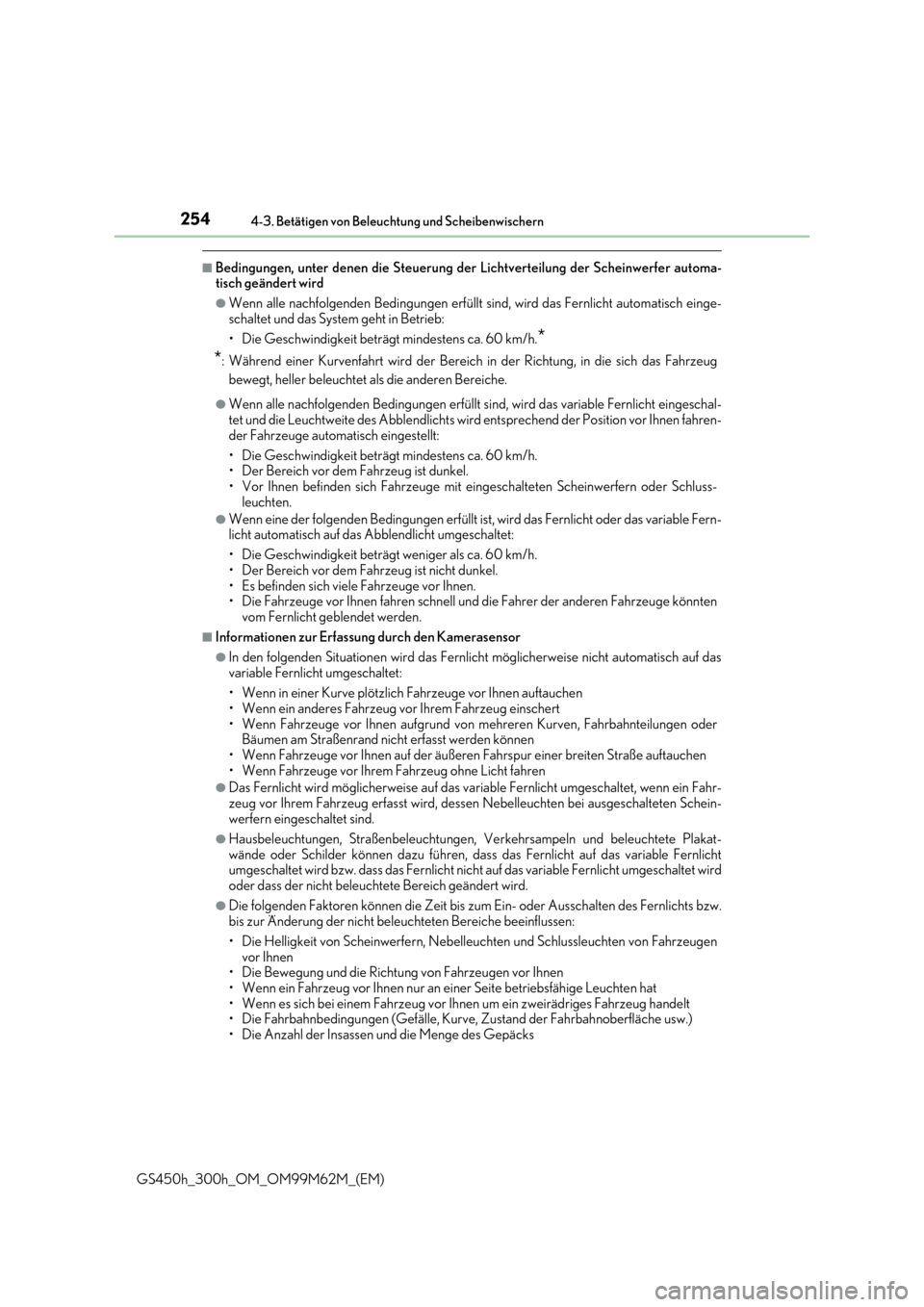

2544-3. Betätigen von Beleuchtung und Scheibenwischern
GS450h_300h_OM_OM99M62M_(EM)
■Bedingungen, unter denen die Steuerung der Lichtverteilung der Scheinwerfer automa- tisch geändert wird
●Wenn alle nachfolgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch einge-
schaltet und das System geht in Betrieb:
• Die Geschwindigkeit beträgt mindestens ca. 60 km/h.*
*: Während einer Kurvenfahrt wird der Bereich in der Richtung, in die sich das Fahrzeug
bewegt, heller beleuchtet als die anderen Bereiche.
●Wenn alle nachfolgenden Bedingungen erfüllt si nd, wird das variable Fernlicht eingeschal- tet und die Leuchtweite des Abblendlichts wird entsprechend der Position vor Ihnen fahren-
der Fahrzeuge automatisch eingestellt:
• Die Geschwindigkeit beträgt mindestens ca. 60 km/h. • Der Bereich vor dem Fahrzeug ist dunkel.
• Vor Ihnen befinden sich Fahrzeuge mit eingeschalteten Scheinwerfern oder Schluss- leuchten.
●Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht oder das variable Fern-licht automatisch auf das Abblendlicht umgeschaltet:
• Die Geschwindigkeit beträgt weniger als ca. 60 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel. • Es befinden sich viele Fahrzeuge vor Ihnen.• Die Fahrzeuge vor Ihnen fahren schnell und die Fahrer der anderen Fahrzeuge könnten
vom Fernlicht geblendet werden.
■Informationen zur Erfassung durch den Kamerasensor
●In den folgenden Situationen wird das Fernlicht möglicherweise nicht automatisch auf das
variable Fernlicht umgeschaltet:
• Wenn in einer Kurve plötzlich Fahrzeuge vor Ihnen auftauchen • Wenn ein anderes Fahrzeug vor Ihrem Fahrzeug einschert
• Wenn Fahrzeuge vor Ihnen aufgrund von mehreren Kurven, Fahrbahnteilungen oder Bäumen am Straßenrand nicht erfasst werden können• Wenn Fahrzeuge vor Ihnen auf der äußeren Fahrspur einer breiten Straße auftauchen
• Wenn Fahrzeuge vor Ihrem Fahrzeug ohne Licht fahren
●Das Fernlicht wird möglicherweise auf das variable Fernlicht umgeschaltet, wenn ein Fahr-
zeug vor Ihrem Fahrzeug erfasst wird, dessen Nebelleuchten bei ausgeschalteten Schein- werfern eingeschaltet sind.
●Hausbeleuchtungen, Straßenbeleuchtungen, Verkehrsampeln und beleuchtete Plakat-
wände oder Schilder können dazu führen, dass das Fernlicht auf das variable Fernlicht umgeschaltet wird bzw. dass das Fernlicht nicht auf das variable Fernlicht umgeschaltet wirdoder dass der nicht beleuchtete Bereich geändert wird.
●Die folgenden Faktoren können die Zeit bis zum Ein- oder Ausschalten des Fernlichts bzw.bis zur Änderung der nicht beleuchteten Bereiche beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebell euchten und Schlussleuchten von Fahrzeugen
vor Ihnen • Die Bewegung und die Richtung von Fahrzeugen vor Ihnen• Wenn ein Fahrzeug vor Ihnen nur an einer Seite betriebsfähige Leuchten hat
• Wenn es sich bei einem Fahrzeug vor Ihnen um ein zweirädriges Fahrzeug handelt • Die Fahrbahnbedingungen (Gefälle, Kurve, Zustand der Fahrbahnoberfläche usw.)• Die Anzahl der Insassen und die Menge des Gepäcks

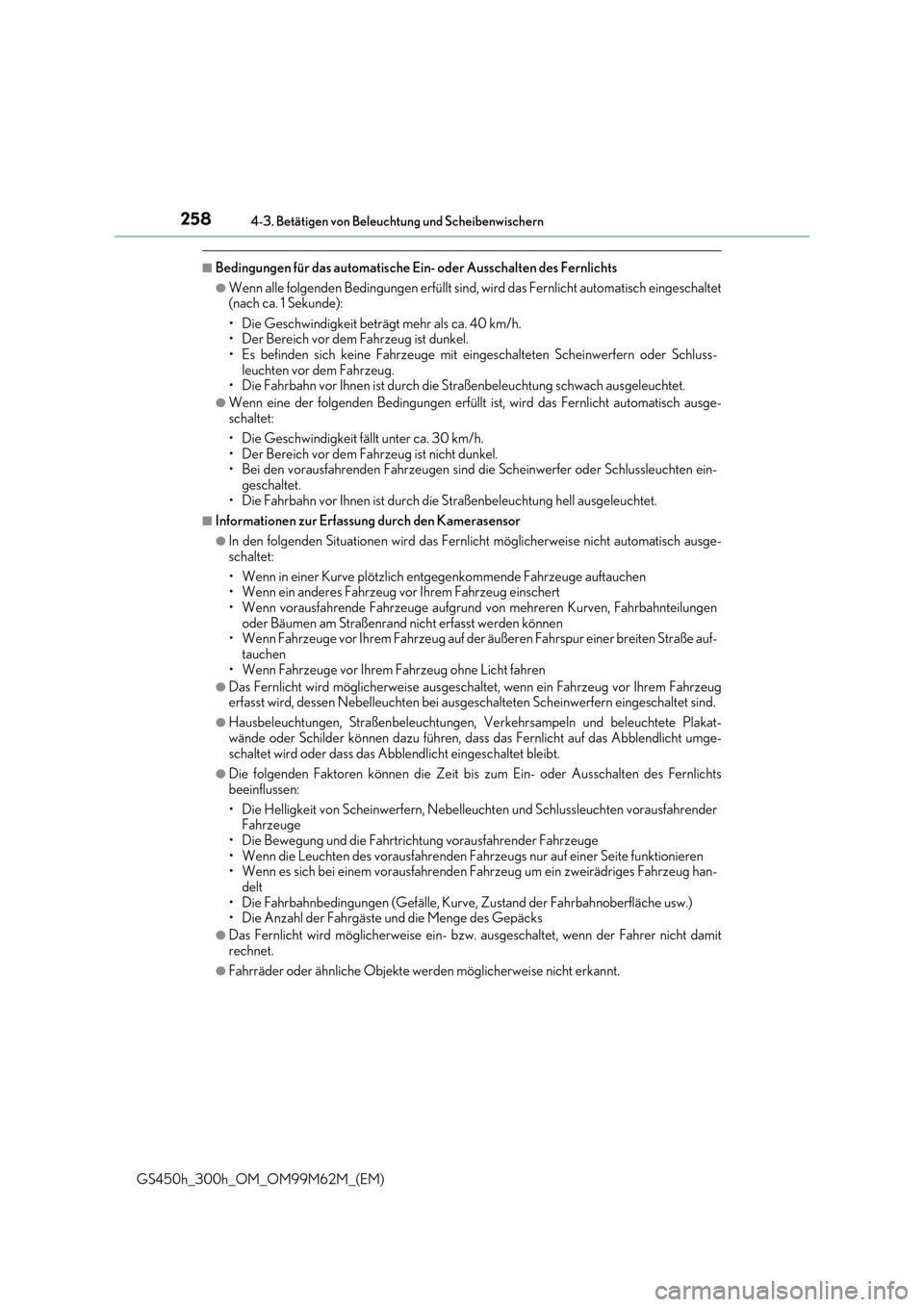

2584-3. Betätigen von Beleuchtung und Scheibenwischern
GS450h_300h_OM_OM99M62M_(EM)
■Bedingungen für das automatische Ein- oder Ausschalten des Fernlichts
●Wenn alle folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch eingeschaltet (nach ca. 1 Sekunde):
• Die Geschwindigkeit beträgt mehr als ca. 40 km/h. • Der Bereich vor dem Fahrzeug ist dunkel.• Es befinden sich keine Fahrzeuge mit eingeschalteten Scheinwerfern oder Schluss-
leuchten vor dem Fahrzeug. • Die Fahrbahn vor Ihnen ist durch die St raßenbeleuchtung schwach ausgeleuchtet.
●Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch ausge- schaltet:
• Die Geschwindigkeit fällt unter ca. 30 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel. • Bei den vorausfahrenden Fahrzeugen sind die Scheinwerfer oder Schlussleuchten ein- geschaltet.
• Die Fahrbahn vor Ihnen ist durch die Straßenbeleuchtung hell ausgeleuchtet.
■Informationen zur Erfassung durch den Kamerasensor
●In den folgenden Situationen wird das Fernlicht möglicherweise nicht automatisch ausge-
schaltet:
• Wenn in einer Kurve plötzlich entgegenkommende Fahrzeuge auftauchen • Wenn ein anderes Fahrzeug vor Ihrem Fahrzeug einschert
• Wenn vorausfahrende Fahrzeuge aufgrund von mehreren Kurven, Fahrbahnteilungen oder Bäumen am Straßenrand nicht erfasst werden können• Wenn Fahrzeuge vor Ihrem Fahrzeug auf der äußeren Fahrspur einer breiten Straße auf-
tauchen • Wenn Fahrzeuge vor Ihrem Fahrzeug ohne Licht fahren
●Das Fernlicht wird möglicherweise ausgeschaltet, wenn ein Fahrzeug vor Ihrem Fahrzeugerfasst wird, dessen Nebelleuchten bei ausges chalteten Scheinwerfern eingeschaltet sind.
●Hausbeleuchtungen, Straßenbeleuchtungen, Verkehrsampeln und beleuchtete Plakat-
wände oder Schilder können dazu führen, da ss das Fernlicht auf das Abblendlicht umge- schaltet wird oder dass das Abblendlicht eingeschaltet bleibt.
●Die folgenden Faktoren können die Zeit bis zum Ein- oder Ausschalten des Fernlichts
beeinflussen:
• Die Helligkeit von Scheinwerf ern, Nebelleuchten und Schlussleuchten vorausfahrender Fahrzeuge
• Die Bewegung und die Fahrtrichtung vorausfahrender Fahrzeuge • Wenn die Leuchten des vorausfahrenden Fahrzeugs nur auf einer Seite funktionieren• Wenn es sich bei einem vorausfahrenden Fahrzeug um ein zweirädriges Fahrzeug han-
delt • Die Fahrbahnbedingungen (Gefälle, Kurve, Zustand der Fahrbahnoberfläche usw.)• Die Anzahl der Fahrgäste und die Menge des Gepäcks
●Das Fernlicht wird möglicherweise ein- bzw. ausgeschaltet, wenn der Fahrer nicht damitrechnet.
●Fahrräder oder ähnliche Objekte werden möglicherweise nicht erkannt.

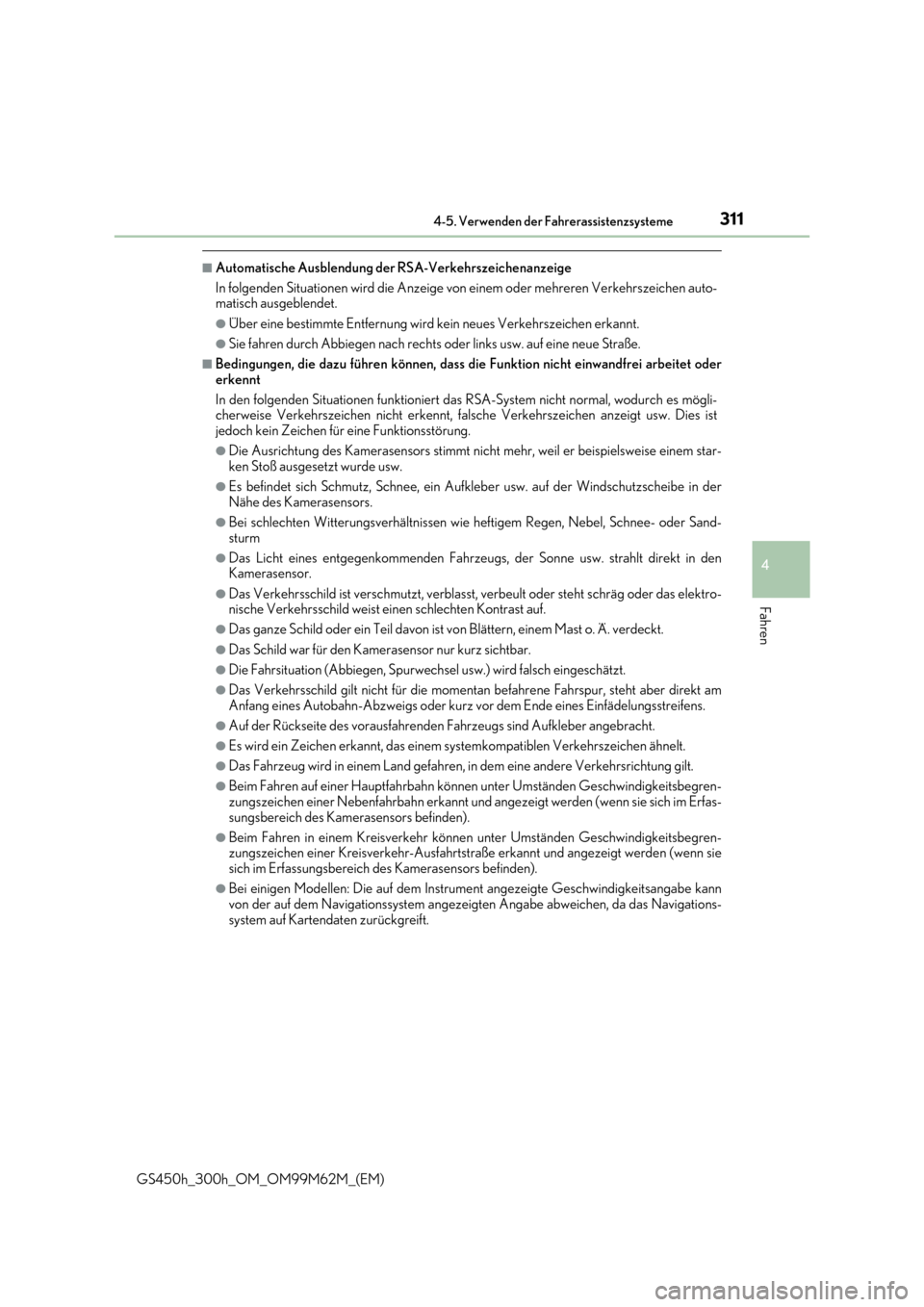

3114-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS450h_300h_OM_OM99M62M_(EM)
■Automatische Ausblendung der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen auto- matisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
●Sie fahren durch Abbiegen nach rechts oder links usw. auf eine neue Straße.
■Bedingungen, die dazu führen können, dass die Funktion nicht einwandfrei arbeitet oder
erkennt
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es mögli- cherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw. Dies ist
jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er beispielsweise einem star- ken Stoß ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in derNähe des Kamerasensors.
●Bei schlechten Witterungsverhältnissen wie he ftigem Regen, Nebel, Schnee- oder Sand-
sturm
●Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. strahlt direkt in den Kamerasensor.
●Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg oder das elektro-nische Verkehrsschild weist einen schlechten Kontrast auf.
●Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast o. Ä. verdeckt.
●Das Schild war für den Kamerasensor nur kurz sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
●Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt am
Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungsstreifens.
●Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
●Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
●Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung gilt.
●Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeitsbegren- zungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie sich im Erfas-
sungsbereich des Kamerasensors befinden).
●Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbegren- zungszeichen einer Kreisverkehr-Ausfahrtstr aße erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
●Bei einigen Modellen: Die auf dem Instrument angezeigte Geschwindigkeitsangabe kann von der auf dem Navigationssystem angezeigten Angabe abweichen, da das Navigations-
system auf Kartendaten zurückgreift.

3675-1. Bildschirm des Remote Touch
5
Innenraumausstattung
GS450h_300h_OM_OM99M62M_(EM)
Einzelheiten zu den Funktionen und der Bedienung der Hauptanzeige finden Sie
im entsprechenden Abschnitt.
■Anzeigen auf der seitlichen Anzeige
Basisbildschirme
Auf der seitlichen Anzeige können folgende Funktionen angezeigt und
bedient werden.
Wählen Sie die gewünschte Taste.
Navigationssystem
*
Audio*
Telefon*
Fahrzeuginformationen
(S. 135)
Klimaanlage (S. 373)
Ausblenden der seitlichen Anzeige.
*
Wenn die auf der Hauptanzeige angezeigte Funktion im Vollbildmodus angezeigt werden
kann (S. 366), wird sie im Vollbildmodus angezeigt.
Unterbrechungsbildschirme
Jeder der folgenden Bildschirme wird automatisch entsprechend den jeweili-
gen Bedingungen angezeigt.
• Lexus-Einparkhilfesensor
* (falls vorhanden)
• Telefon
*
•Fahrmodus (S. 330)
*: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”.

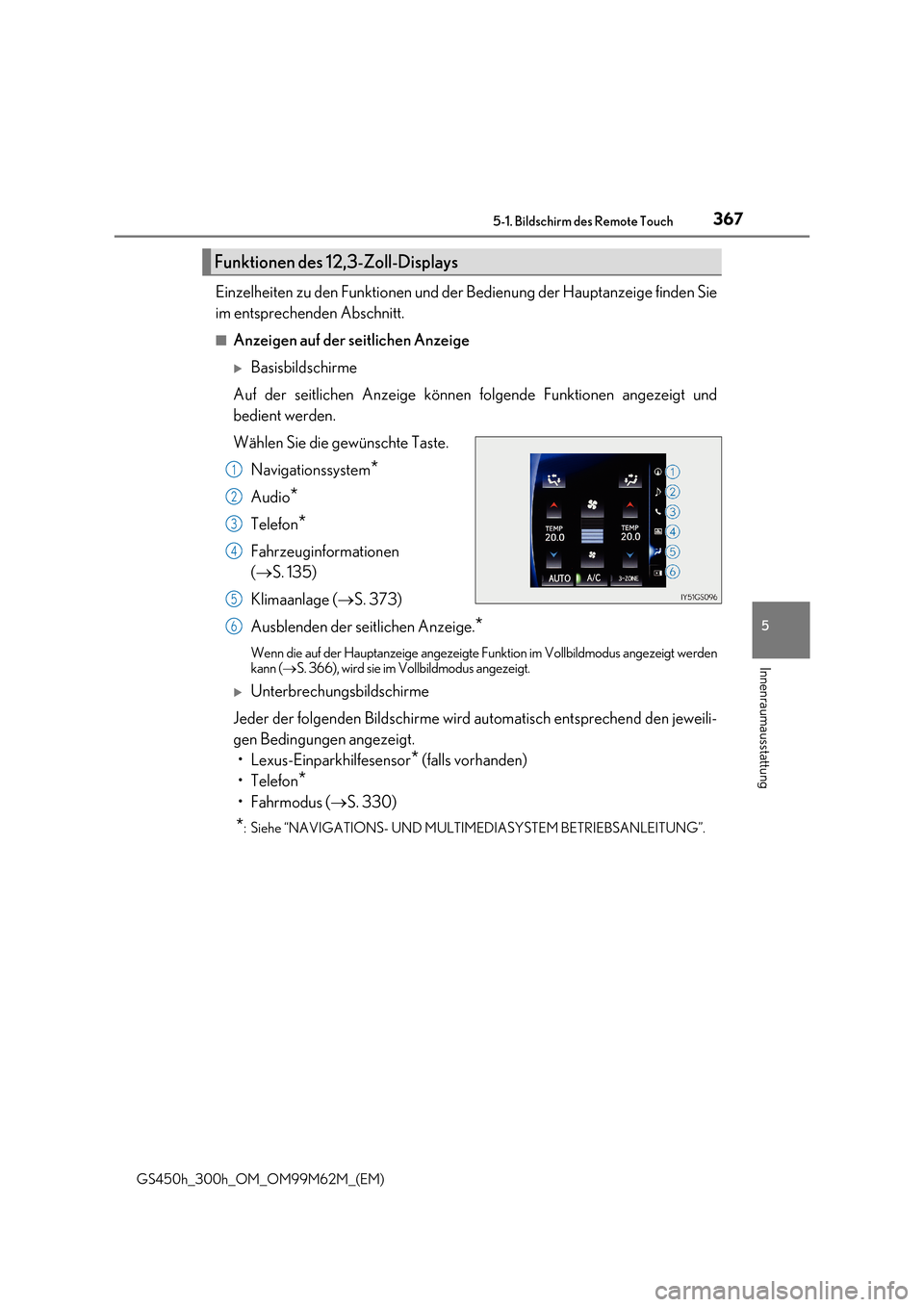

Funktionen des 12,3-Zoll-Displays
1
2
3
4
5
6
