Lexus GS450h 2017 Betriebsanleitung (in German)

5817-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM)

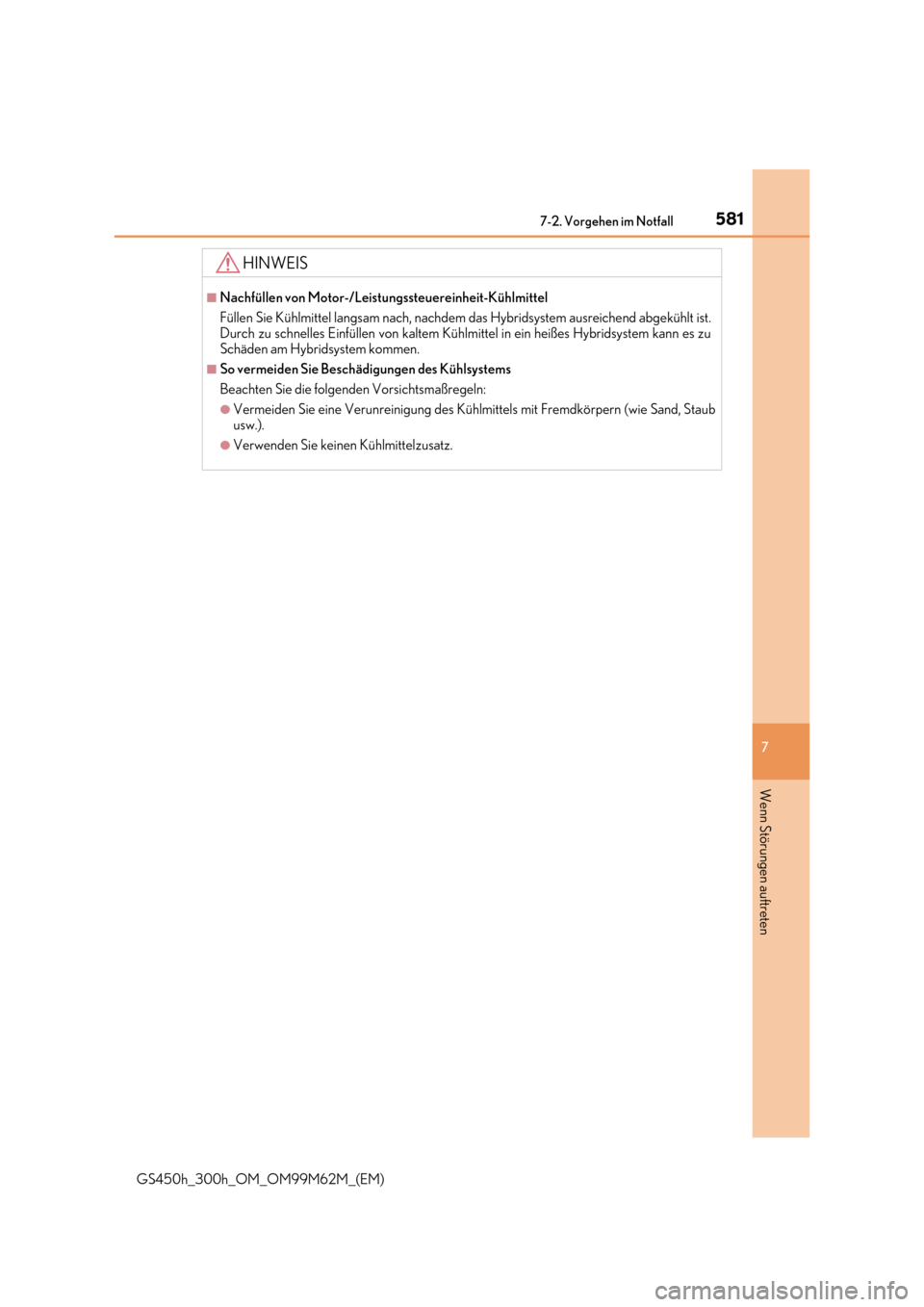

HINWEIS
■Nachfüllen von Motor-/Leistungssteuereinheit-Kühlmittel
Füllen Sie Kühlmittel langsam nach, nachdem das Hybridsystem ausreichend abgekühlt ist. Durch zu schnelles Einfüllen von kaltem Kühlmittel in ein heißes Hybridsystem kann es zu
Schäden am Hybridsystem kommen.
■So vermeiden Sie Beschädigungen des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßregeln:
●Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdkörpern (wie Sand, Staub usw.).
●Verwenden Sie keinen Kühlmittelzusatz.

5827-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M62M_(EM)

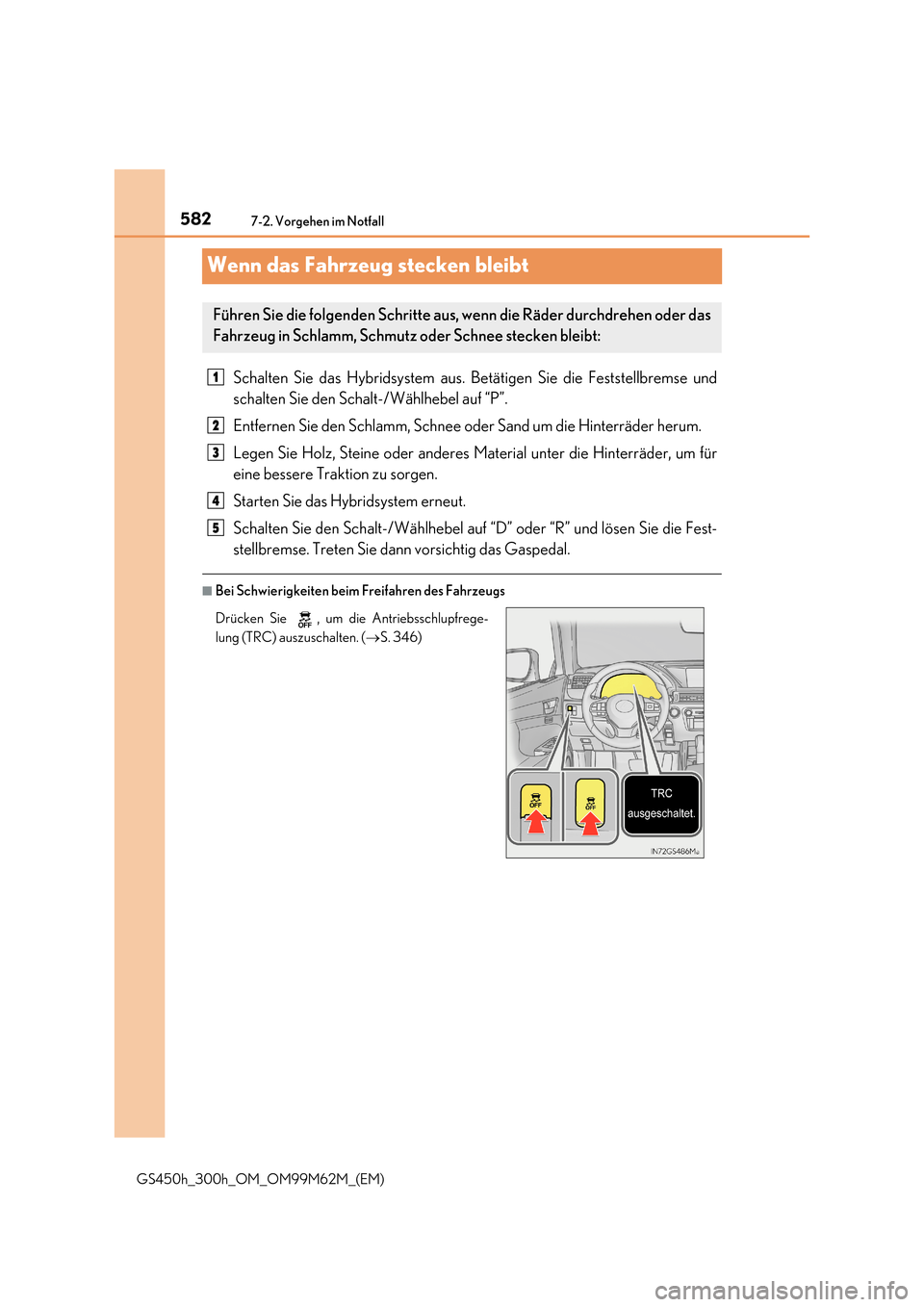

Wenn das Fahrzeug stecken bleibt
Schalten Sie das Hybridsystem aus. Betätigen Sie die Feststellbremse und
schalten Sie den Scha lt-/Wählhebel auf “P”.
Entfernen Sie den Schlamm, Schnee oder Sand um die Hinterräder herum.
Legen Sie Holz, Steine oder anderes Material unter die Hinterräder, um für
eine bessere Traktion zu sorgen.
Starten Sie das Hybridsystem erneut.
Schalten Sie den Schalt-/ Wählhebel auf “D” oder “R” und lösen Sie die Fest-
stellbremse. Treten Sie dann vorsichtig das Gaspedal.
■Bei Schwierigkeiten beim Freifahren des Fahrzeugs
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen oder das
Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um die Antriebsschlupfrege-
lung (TRC) auszuschalten. ( S. 346)
1
2
3
4
5

5837-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM)

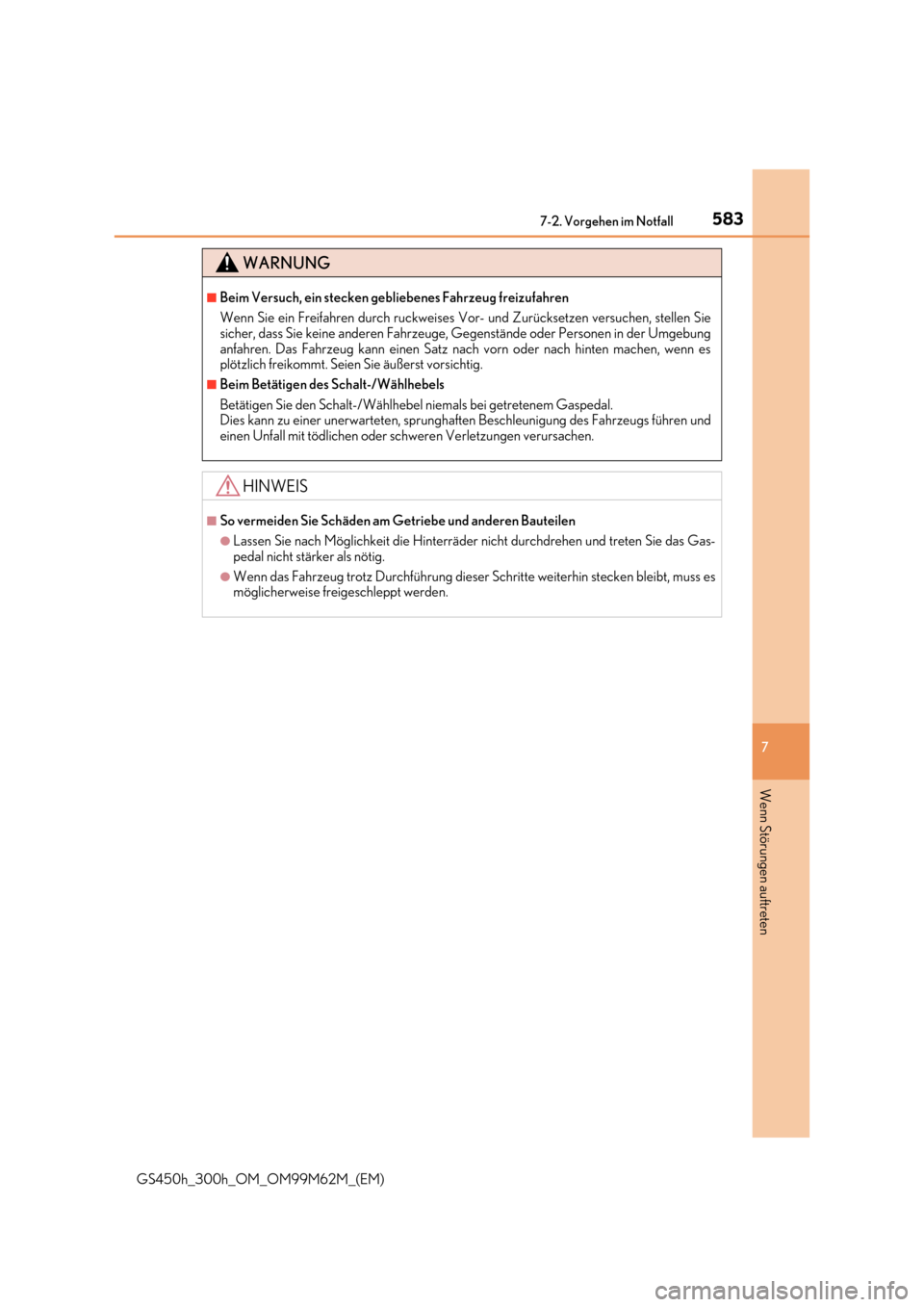

WARNUNG
■Beim Versuch, ein stecken gebliebenes Fahrzeug freizufahren
Wenn Sie ein Freifahren durch ruckweises Vor- und Zurücksetzen versuchen, stellen Sie sicher, dass Sie keine anderen Fahrzeuge, Gegenstände oder Personen in der Umgebung
anfahren. Das Fahrzeug kann einen Satz nach vorn oder nach hinten machen, wenn es plötzlich freikommt. Seien Sie äußerst vorsichtig.
■Beim Betätigen des Schalt-/Wählhebels
Betätigen Sie den Schalt-/Wählhebel niemals bei getretenem Gaspedal. Dies kann zu einer unerwarteten, sprunghaften Beschleunigung des Fahrzeugs führen undeinen Unfall mit tödlichen oder schweren Verletzungen verursachen.
HINWEIS
■So vermeiden Sie Schäden am Ge triebe und anderen Bauteilen
●Lassen Sie nach Möglichkeit die Hinterräder nicht durchdrehen und treten Sie das Gas-
pedal nicht stärker als nötig.
●Wenn das Fahrzeug trotz Durchführung dieser Schritte weiterhin stecken bleibt, muss es möglicherweise freigeschleppt werden.

5847-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M62M_(EM)

585
8
Technische Daten des
Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)
8-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.)............586
Kraftstoffinformation........................600
8-2. Persönliche Einstellungen
Anpassbare Funktionen ................. 602
8-3. Initialisierung
Zu initialisierendes System .............616

5868-1. Technische Daten
GS450h_300h_OM_OM99M62M_(EM)

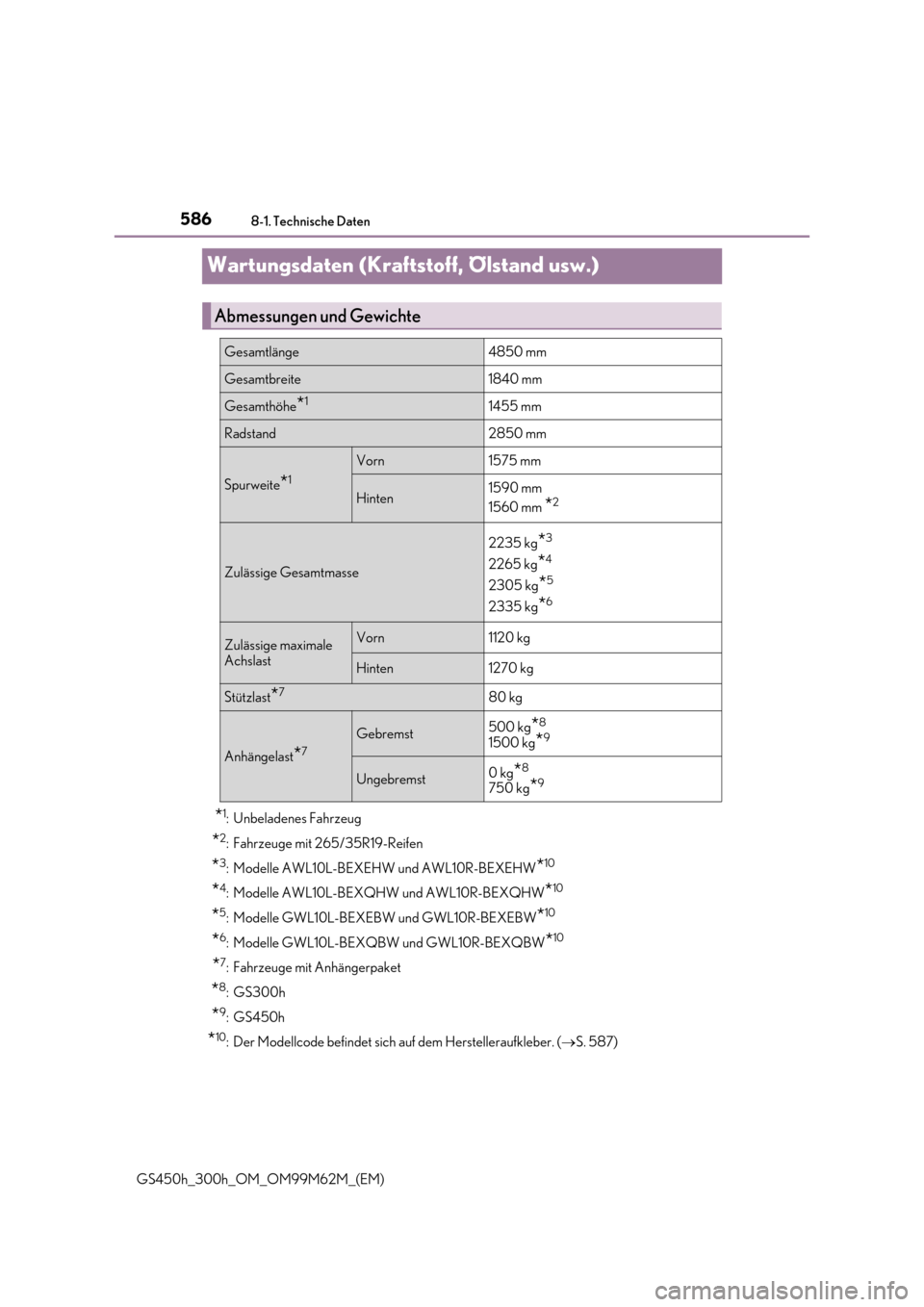

Wartungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit 265/35R19-Reifen
*3: Modelle AWL10L-BEXEHW und AWL10R-BEXEHW*10
*4: Modelle AWL10L-BEXQHW und AWL10R-BEXQHW*10
*5: Modelle GWL10L-BEXEBW und GWL10R-BEXEBW*10
*6: Modelle GWL10L-BEXQBW und GWL10R-BEXQBW*10
*7: Fahrzeuge mit Anhängerpaket
*8: GS300h
*9:GS450h
*10: Der Modellcode befindet sich auf dem Herstelleraufkleber. (S. 587)
Abmessungen und Gewichte
Gesamtlänge 4850 mm
Gesamtbreite 1840 mm
Gesamthöhe*11455 mm
Radstand 2850 mm
Spurweite*1
Vorn 1575 mm
Hinten 1590 mm
1560 mm *2
Zulässige Gesamtmasse
2235 kg*3
2265 kg*4
2305 kg*5
2335 kg*6
Zulässige maximale Achslast
Vorn 1120 kg
Hinten 1270 kg
Stützlast*780 kg
Anhängelast*7
Gebremst 500 kg*8
1500 kg*9
Ungebremst 0 kg*8
750 kg*9

587
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)

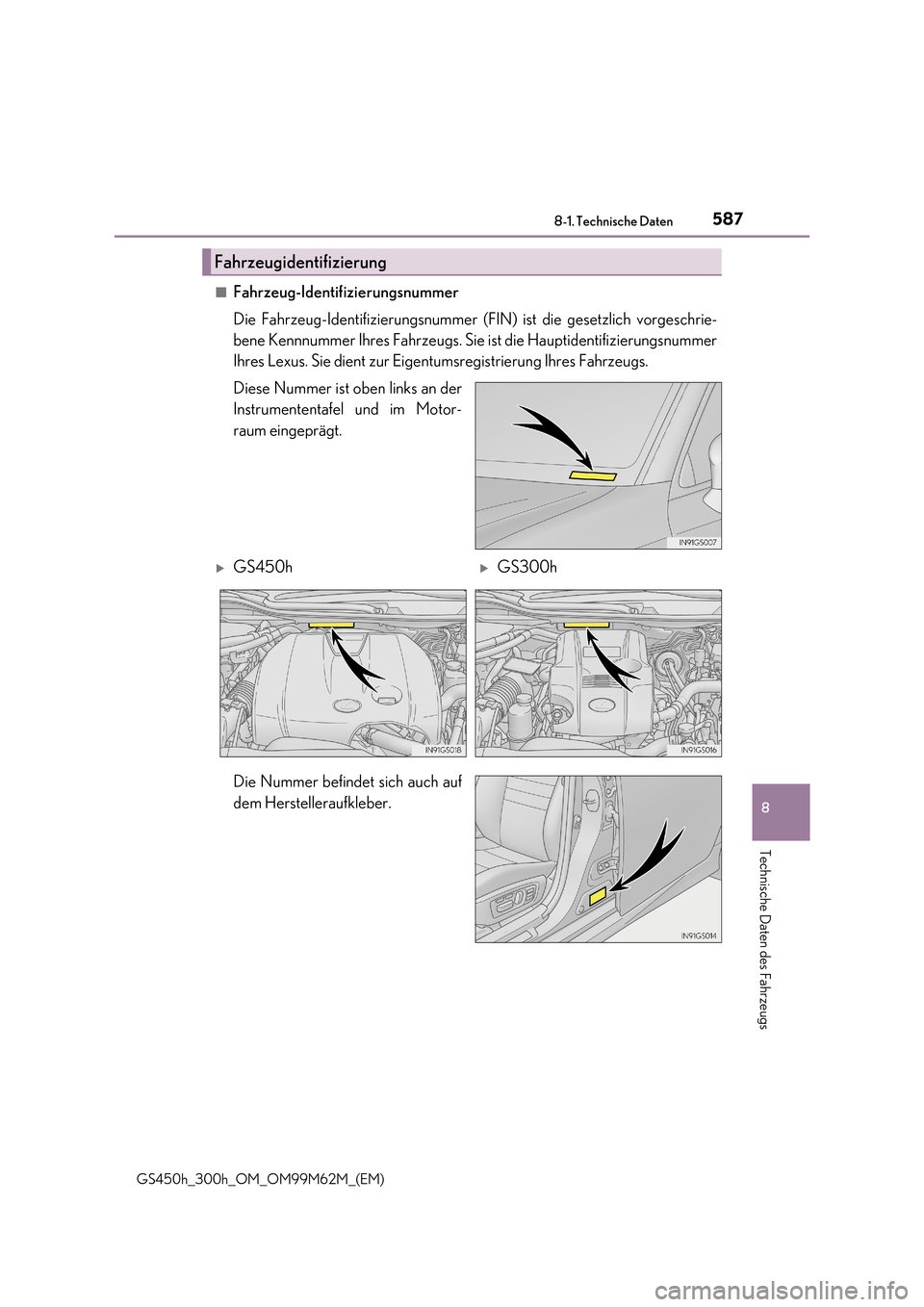

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Sie ist die Hauptidentifizierungsnummer
Ihres Lexus. Sie dient zur Eigentumsregistrierung Ihres Fahrzeugs.
Diese Nummer ist oben links an der
Instrumententafel und im Motor-
raum eingeprägt.
Die Nummer befindet sich auch auf
dem Herstelleraufkleber.
Fahrzeugidentifizierung
GS450hGS300h

5888-1. Technische Daten
GS450h_300h_OM_OM99M62M_(EM)

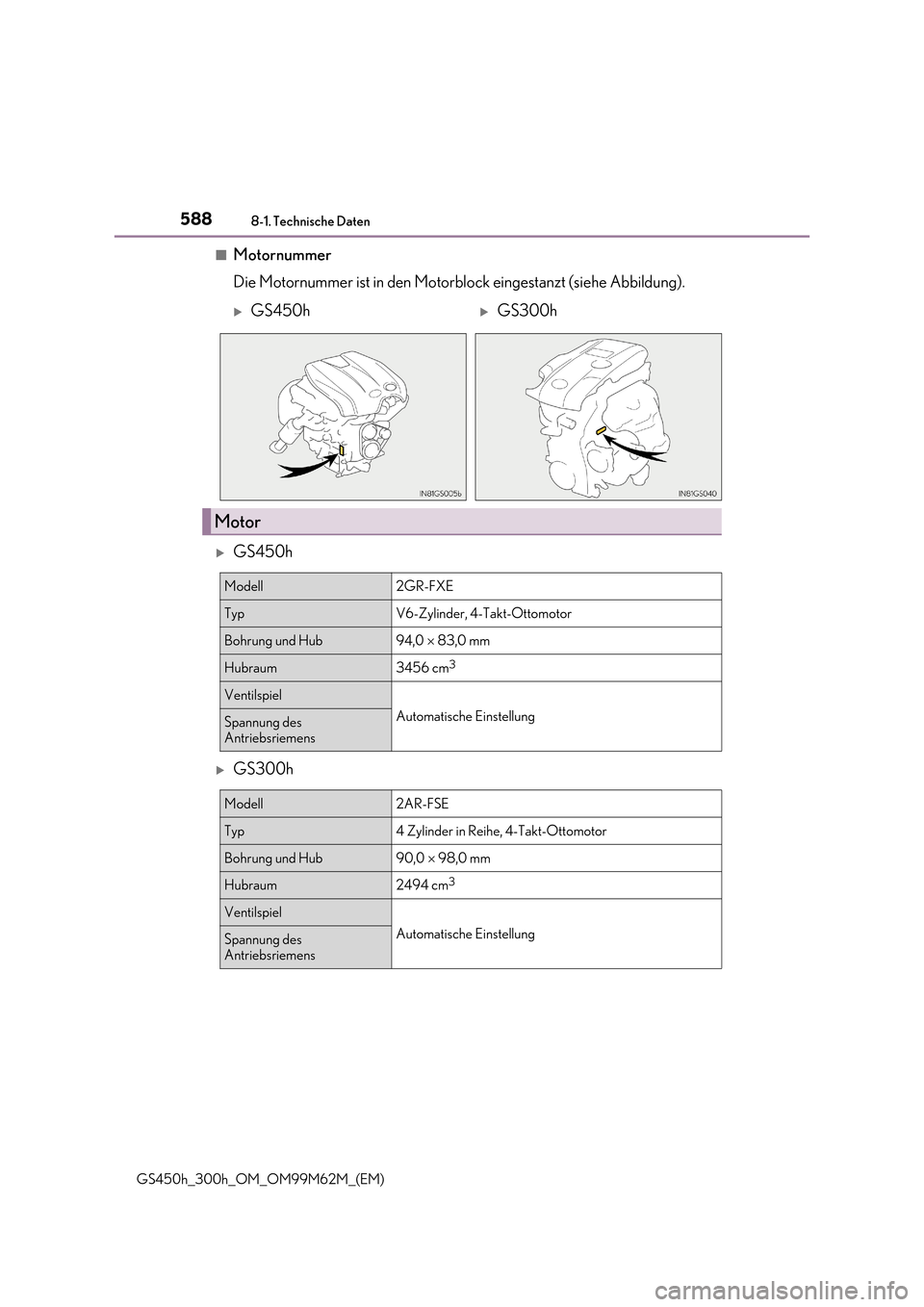

■Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).
GS450h
GS300h
GS450hGS300h
Motor
Modell2GR-FXE
TypV6-Zylinder, 4-Takt-Ottomotor
Bohrung und Hub94,0  83,0 mm
Hubraum3456 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens
Modell2AR-FSE
Typ4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub90,0  98,0 mm
Hubraum2494 cm3
Ventilspiel
Automatische EinstellungSpannung des Antriebsriemens

589
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)

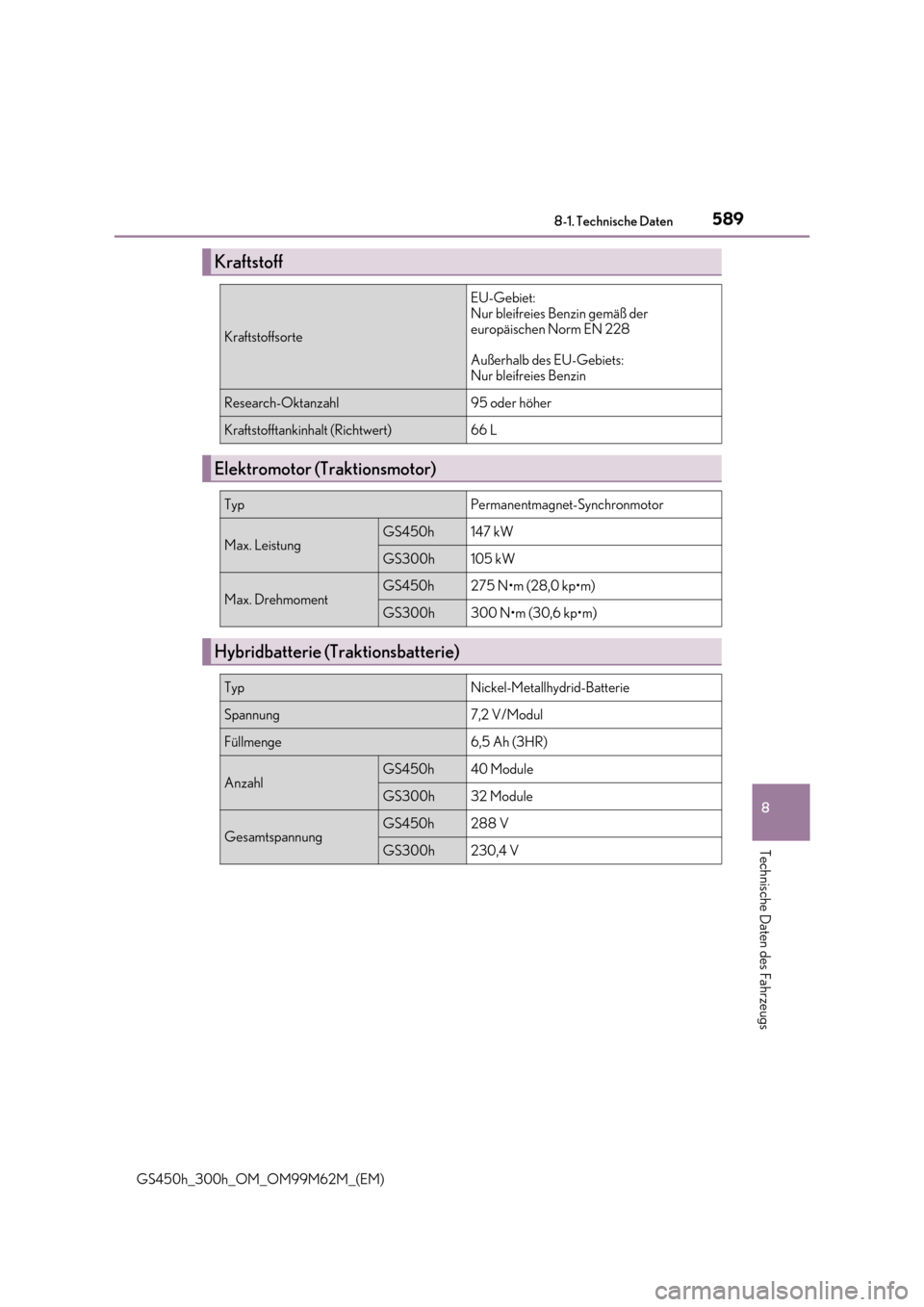

Kraftstoff
Kraftstoffsorte
EU-Gebiet:
Nur bleifreies Benzin gemäß der europäischen Norm EN 228
Außerhalb des EU-Gebiets: Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt (Richtwert)66 L
Elektromotor (Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Max. LeistungGS450h147 kW
GS300h105 kW
Max. DrehmomentGS450h275 N•m (28,0 kp•m)
GS300h300 N•m (30,6 kp•m)
Hybridbatterie (Traktionsbatterie)
TypNickel-Metallhydrid-Batterie
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
AnzahlGS450h40 Module
GS300h32 Module
GesamtspannungGS450h288 V
GS300h230,4 V

5908-1. Technische Daten
GS450h_300h_OM_OM99M62M_(EM)
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für den
Motorölwechsel. Lassen Sie den Motor war mlaufen und schalten Sie das Hybridsystem
aus. Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab den
Ölstand.
■Wahl des richtigen Motoröls
Für den Motor Ihres Lexus wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Lexus empfiehlt den Gebrauch des bewährten
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes Motoröl
entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-Con-
serving” oder SN “Resource-Conserving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Schmiersystem
Ölfüllmenge
(Ablassen und Auffüllen  Richtwert*)
Mit Filter Ohne Filter
GS450hGS300h
6,3 L 5,9 L4,5 L 4,1 L
