5417-2. Postupy v případě nouze
7
Když nastanou potíže
GS450h_300h_OM_OM30F92CZ_(EE)
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru/řídicí jednotky pohonu
Doplňujte chladicí kapalinu pomalu poté, co hybridní systém dostatečně vychladl. Do-
plňování chladné kapaliny do horkého hybridního systému příliš rychle může způsobit
poškození hybridního systému.
■Abyste zabránili poškození systému chlazení
Dodržujte následující pokyny:
●Zabraňte kontaminaci chladicí kapaliny cizími látkami (např. pískem nebo prachem,
atd.).
●Nepoužívejte žádné přísady chladicí kapaliny.

5427-2. Postupy v případě nouze
GS450h_300h_OM_OM30F92CZ_(EE)

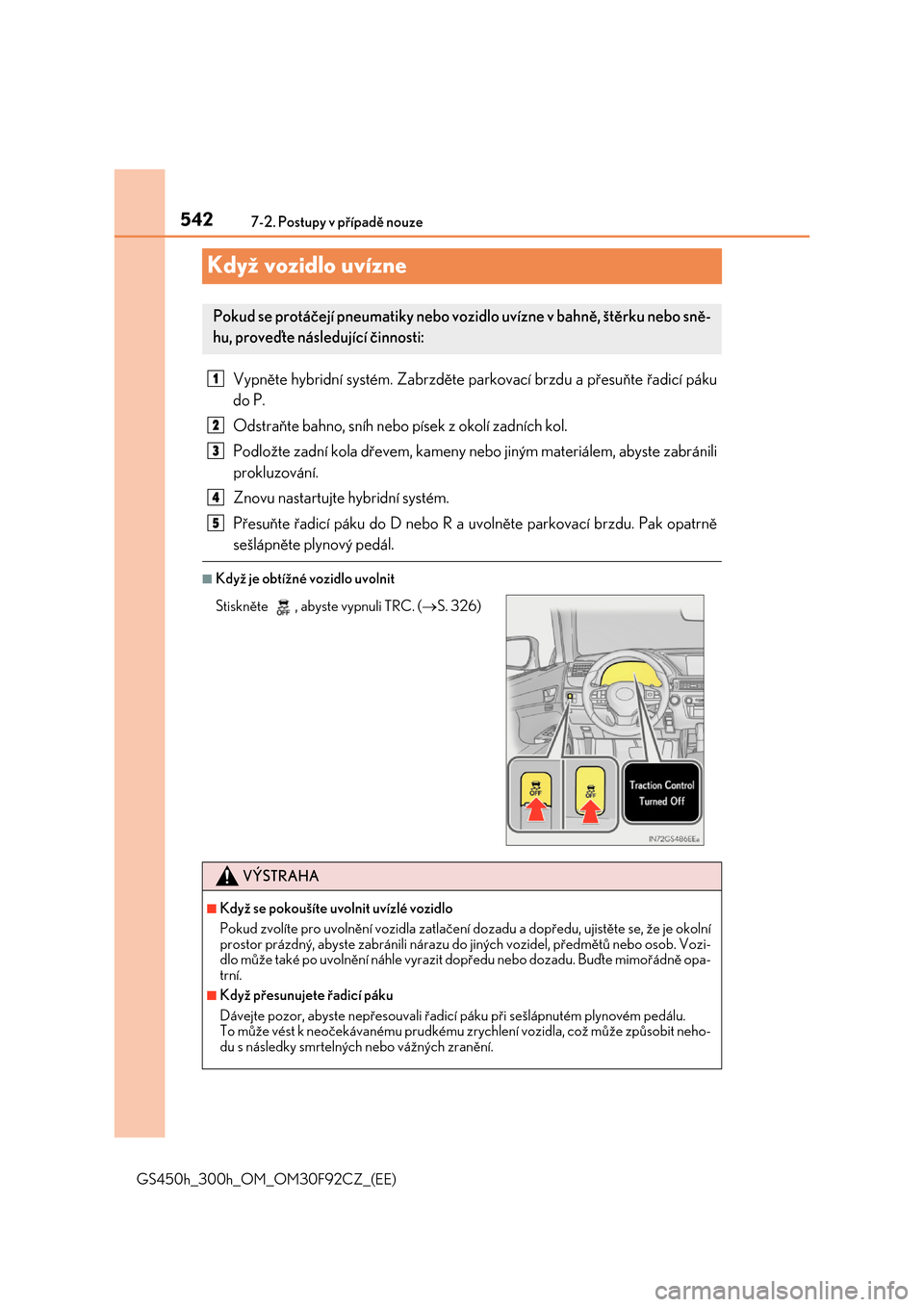

Když vozidlo uvízne
Vypněte hybridní systém. Zabrzděte pa rkovací brzdu a přesuňte řadicí páku
do P.
Odstraňte bahno, sníh nebo písek z okolí zadních kol.
Podložte zadní kola dřevem, kameny ne bo jiným materiálem, abyste zabránili
prokluzování.
Znovu nastartujte hybridní systém.
Přesuňte řadicí páku do D nebo R a uvolněte parkovací brzdu. Pak opatrně
sešlápněte plynový pedál.
■Když je obtížné vozidlo uvolnit
Pokud se protáčejí pneumatiky nebo vozi dlo uvízne v bahně, štěrku nebo sně-
hu, proveďte následující činnosti:
Stiskněte , abyste vypnuli TRC. ( S. 326)
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé vozidlo
Pokud zvolíte pro uvolnění vozidla zatlačení do zadu a dopředu, ujistěte se, že je okolní
prostor prázdný, abyste zabránili nárazu do jiných vozidel, předmětů nebo osob. Vozi- dlo může také po uvolnění náhle vyrazit dopředu nebo dozadu. Buďte mimořádně opa-
trní.
■Když přesunujete řadicí páku
Dávejte pozor, abyste nepř esouvali řadicí páku při sešlápnutém plynovém pedálu. To může vést k neočekávanému prudkému zrychlení vozidla, což může způsobit neho-
du s následky smrtelných nebo vážných zranění.
1
2
3
4
5

5437-2. Postupy v případě nouze
7
Když nastanou potíže
GS450h_300h_OM_OM30F92CZ_(EE)
UPOZORNĚNÍ
■Abyste zabránili poškození převodovky a jiných součástí
●Vyhněte se protáčení zadních kol a sešlapování plynového pedálu více, než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po provedení těchto činností, vozidlo může vyžadovat
vytažení, aby se uvolnilo.

5447-2. Postupy v případě nouze
GS450h_300h_OM_OM30F92CZ_(EE)

545
8Technické údaje vozidla
GS450h_300h_OM_OM30F92CZ_(EE)
8-1. Technické údaje
Údaje o údržbě
(palivo, hladina oleje, atd.)... 546
Informace o palivu .....................559
8-2. Přizpůsobení
Přizpůsobitelné funkce............. 561
8-3. Inicializace
Zařízení pro inicializaci ........... 576

5468-1. Technické údaje
GS450h_300h_OM_OM30F92CZ_(EE)
Údaje o údržbě (palivo, hladina oleje, atd.)
*1: Nenaložené vozidlo
*2: Modely s pneumatikami 265/35R19
*3: Modely AWL10L-BEXEHW a AWL10R-BEXEHW*10
*4: Modely AWL10L-BEXQHW a AWL10R-BEXQHW*10
*5: Modely GWL10L-BEXEBW a GWL10R-BEXEBW*10
*6: Modely GWL10L-BEXQBW a GWL10R-BEXQBW*10
*7: Vozidla s výbavou pro tažení
*8:GS300h
*9:GS450h
*10: Modelový kód je vyznačen na výrobním štítku. (S. 547)
Rozměry a hmotnosti
Celková délka 4 850 mm
Celková šířka 1 840 mm
Celková výška*11 455 mm
Rozvor 2 850 mm
Rozchod*1Vpředu 1 575 mm
Vzadu1 590 mm
1 560 mm*2
Celková hmotnost vozidla2 235 kg
*3
2 265 kg*4
2 305 kg*5
2 335 kg*6
Maximální přípustné
zatížení nápravyPřední 1 120 kg
Zadní 1 270 kg
Zatížení na tažný hák*780 kg
Přípustná hmotnost
přípojného vozidla
*7
S brzdou500 kg*8
1 500 kg*9
Bez brzdy0 kg*8
750 kg*9

547
8
8-1. Technické údaje
Technické údaje vozidla
GS450h_300h_OM_OM30F92CZ_(EE)
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla. Toto je zá-
kladní identifikační číslo vašeho vozidla Lexus. Používá se k registraci vlastnic-
tví vašeho vozidla.
Toto číslo je vyraženo na horní levé
části přístrojového panelu a v moto-
rovém prostoru.
Toto číslo je také uvedeno na výrob-
ním štítku.
Identifikace vozidla
GS450hGS300h

5488-1. Technické údaje
GS450h_300h_OM_OM30F92CZ_(EE)
■Číslo motoru
Číslo motoru je vyraženo na bloku motoru, viz obrázek.
GS450h
GS300h
GS450hGS300h
Motor
Model2GR-FXE
Typ6válcový, vidlicový, 4taktní, zážehový
Vrtání a zdvih94,0  83,0 mm
Zdvihový objem3 456 cm3
Vůle ventilůAutomatické nastaveníNapnutí hnacího řemene
Model2AR-FSE
Typ4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih90,0  98,0 mm
Zdvihový objem2 494 cm3
Vůle ventilůAutomatické nastaveníNapnutí hnacího řemene

549
8 8-1. Technické údaje
Technické údaje vozidla
GS450h_300h_OM_OM30F92CZ_(EE)
Palivo
Typ paliva
Oblast EU:
Pouze bezolovnatý benzín odpovídající
Evropské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže (Jmenovitý)66 litrů
Elektrický (trakční) motor
TypSynchronní motor s permanentními mag-
nety
Maximální výkonGS450h147 kW
GS300h105 kW
Maximální točivý momentGS450h275 N•m
GS300h300 N•m
Hybridní (trakční) akumulátor
TypNikl-metal hydridový akumulátor
Napětí7,2 V/modul
Objem6,5 Ah (3HR)
PočetGS450h40 modulů
GS300h32 modulů
Celkové napětíGS450h288 V
GS300h230,4 V

5508-1. Technické údaje
GS450h_300h_OM_OM30F92CZ_(EE)
*: Objem motorového oleje je referenční množství, které se používá při výměně moto-
rového oleje. Zahřejte motor a vypněte hybridní systém, počkejte déle než 5 minut
a zkontrolujte hladinu oleje na měrce.
■Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Lexus doporuču-
je používat schválený olej "Toyota Genuine Motor Oil". Můžete použít také
jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving", SM "Ener-
gy-Conserving" nebo SN "Resource-Conserving", nebo ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby pl-
něno vaše vozidlo, je nejlepší volbou
z hlediska nízké spotřeby paliva
a dobrého startování v chladném po-
časí.
Pokud není dostupný olej SAE 0W-20,
může být použit olej SAE 5W-30. Při
příští výměně oleje by však měl být
nahrazen olejem SAE 0W-20.
Pokud použijete motorový olej SAE
10W-30 nebo vyšší viskozity v ex-
trémně nízkých teplotách, motor bude
obtížné nastartovat, proto je doporu-
čen motorový olej SAE 0W-20 nebo
5W-30.

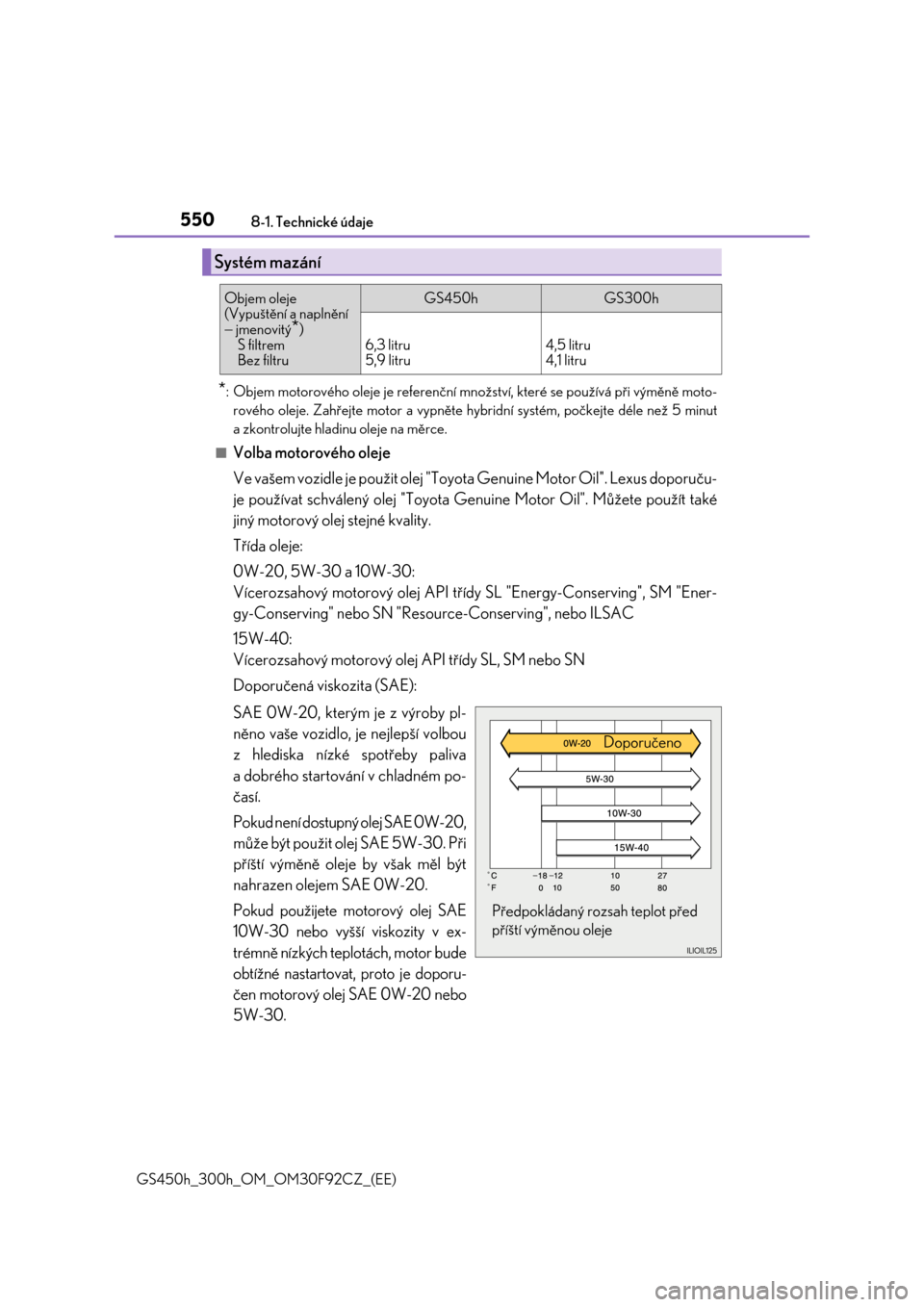

Systém mazání
Objem oleje
(Vypuštění a naplnění
 jmenovitý
*)
S filtrem
Bez filtru
GS450hGS300h
6,3 litru
5,9 litru4,5 litru
4,1 litru
Předpokládaný rozsah teplot před
příští výměnou olejeDoporučeno
