Lexus IS200 1999 Towing hitch

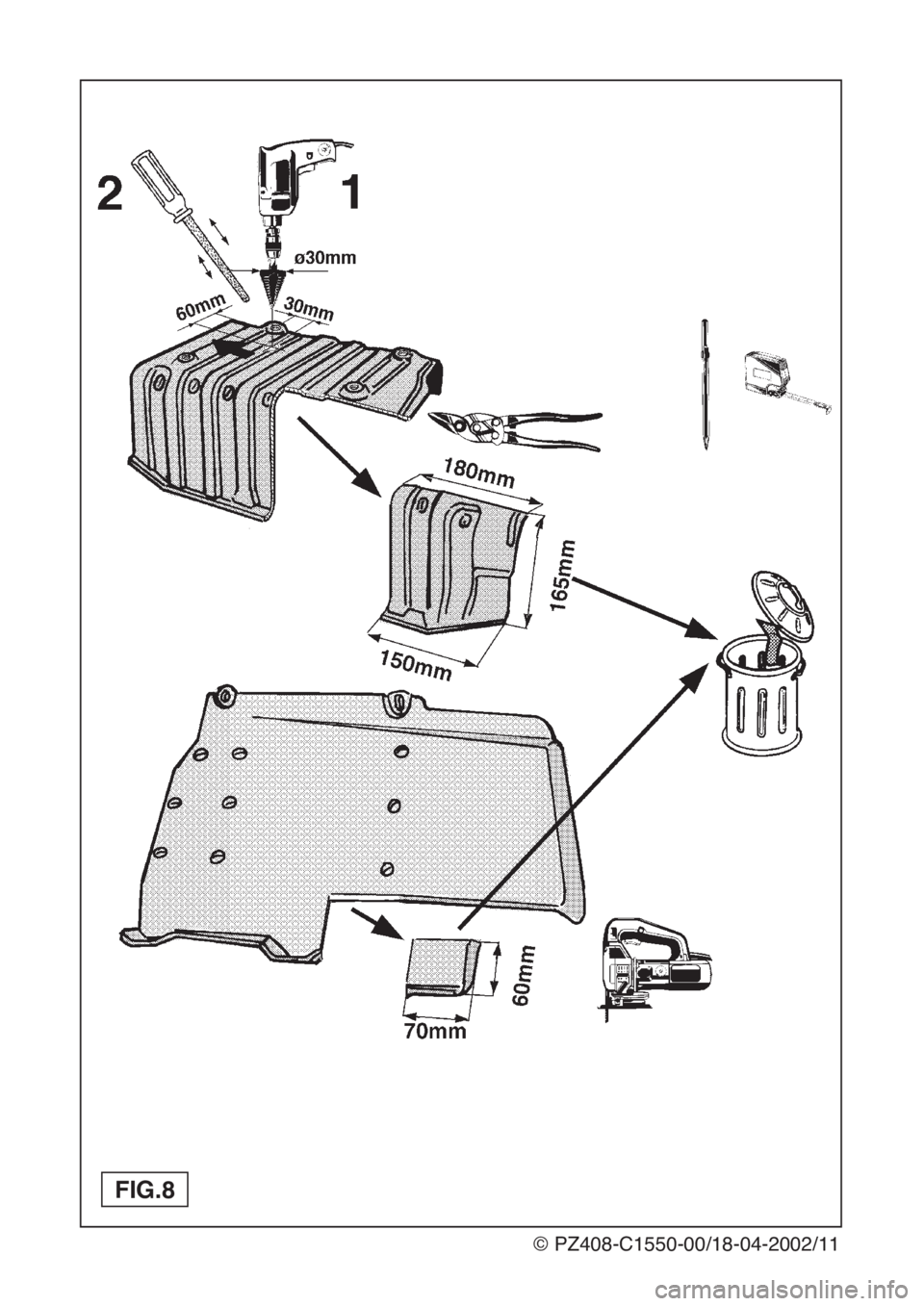

FIG.8
© PZ408-C1550-00/18-04-2002/11

© PZ408-C1550-00/18-04-2002/12

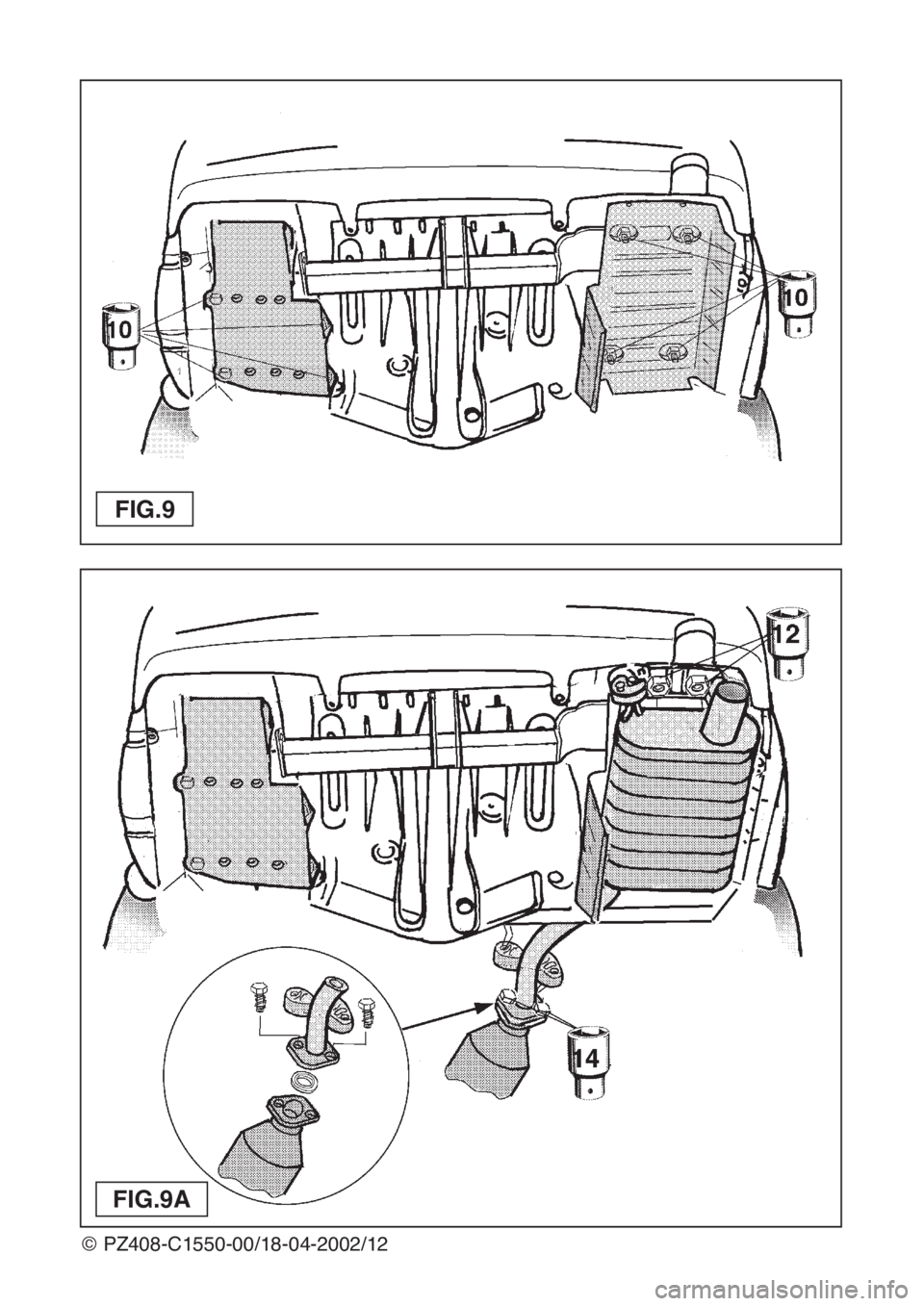

FIG.9
FIG.9A

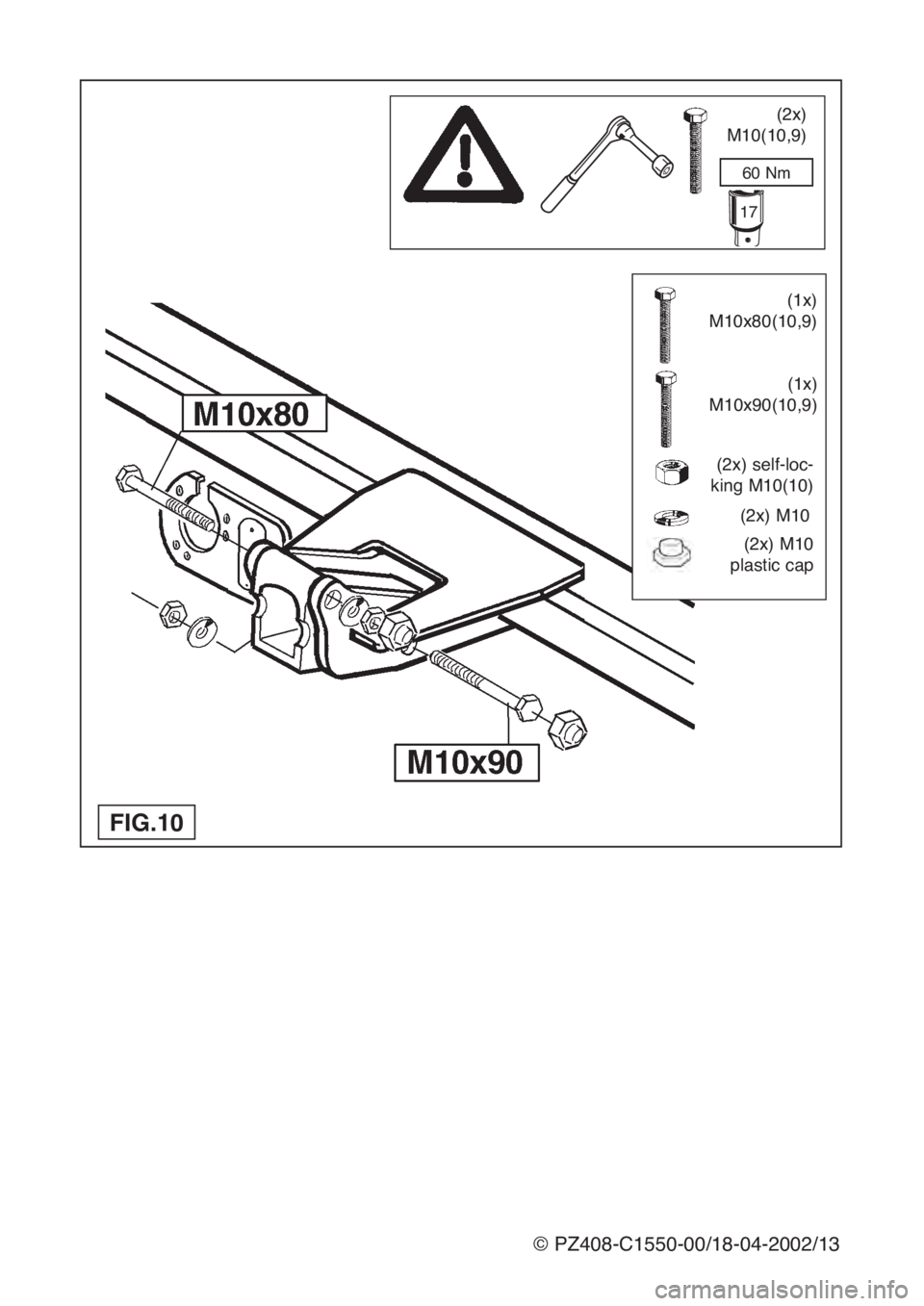

FIG.10
(2x)
M10(10,9)
60 Nm
17
(2x) M10
(2x) self-loc-
king M10(10)
(1x)
M10x80(10,9)
(2x) M10
plastic cap
(1x)
M10x90(10,9)
© PZ408-C1550-00/18-04-2002/13

© PZ408-C1550-00/18-04-2002/14

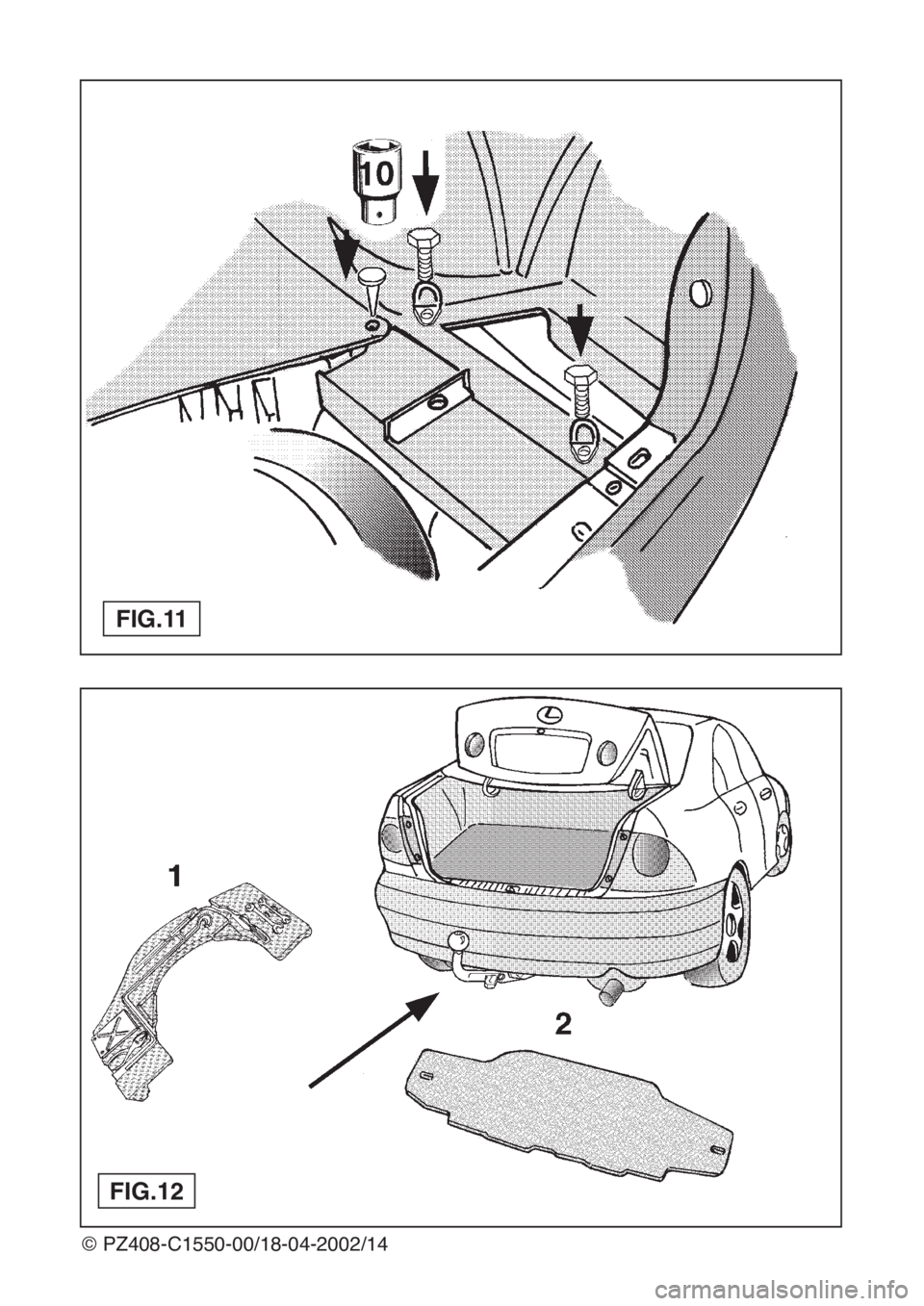

FIG.11
FIG.12

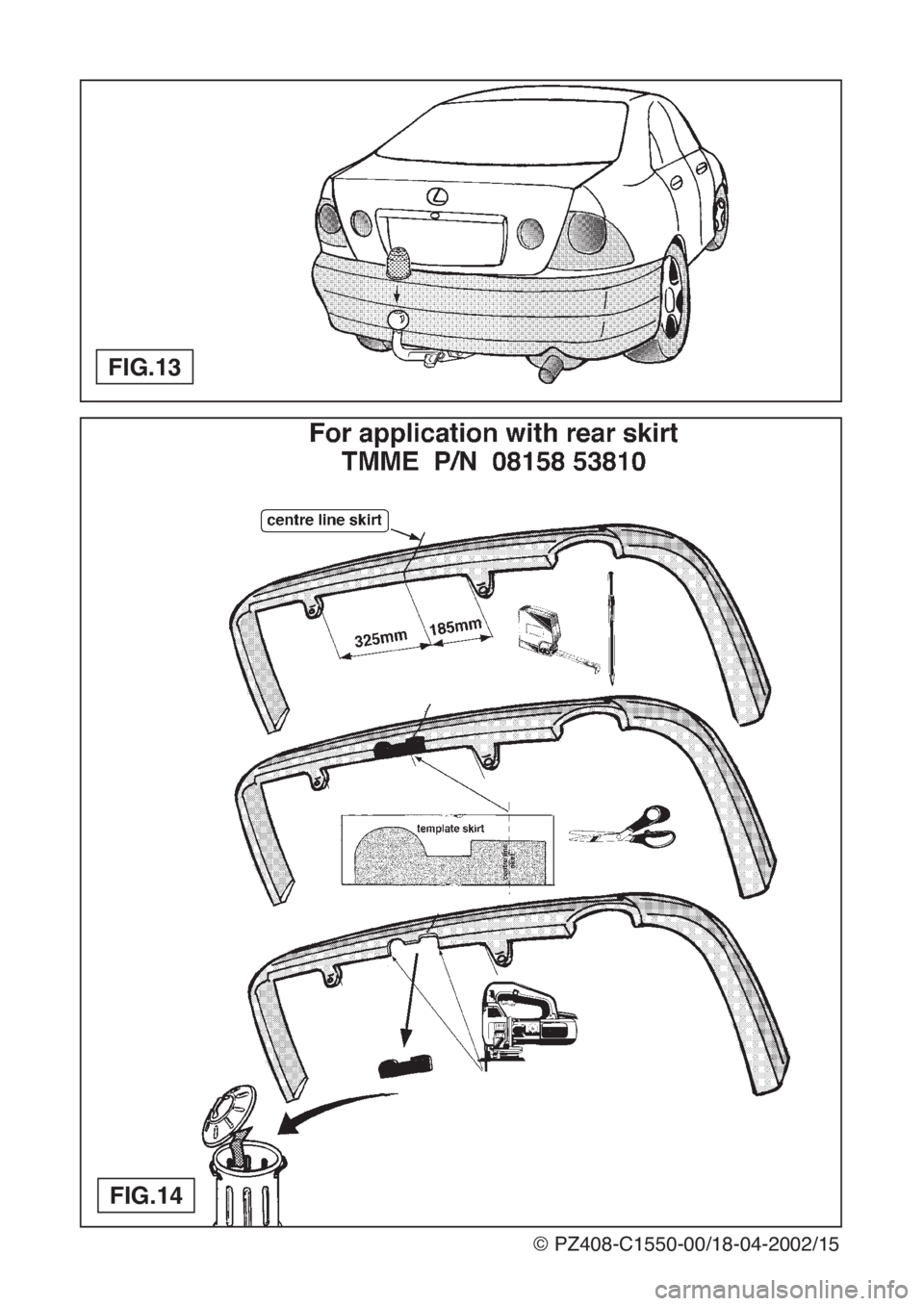

FIG.13
FIG.14
© PZ408-C1550-00/18-04-2002/15

© PZ408-C1550-00/18-04-2002/16

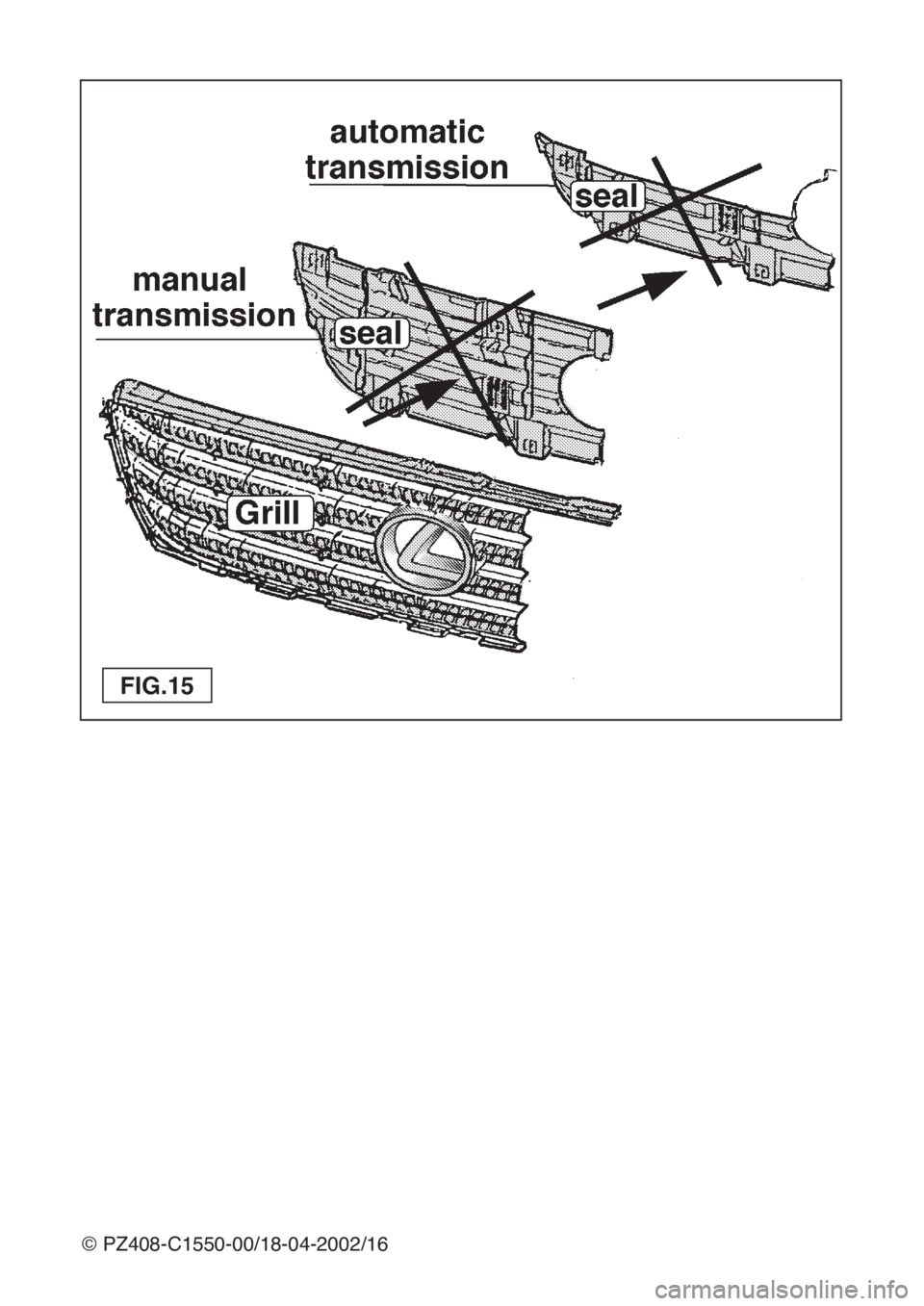

FIG.15

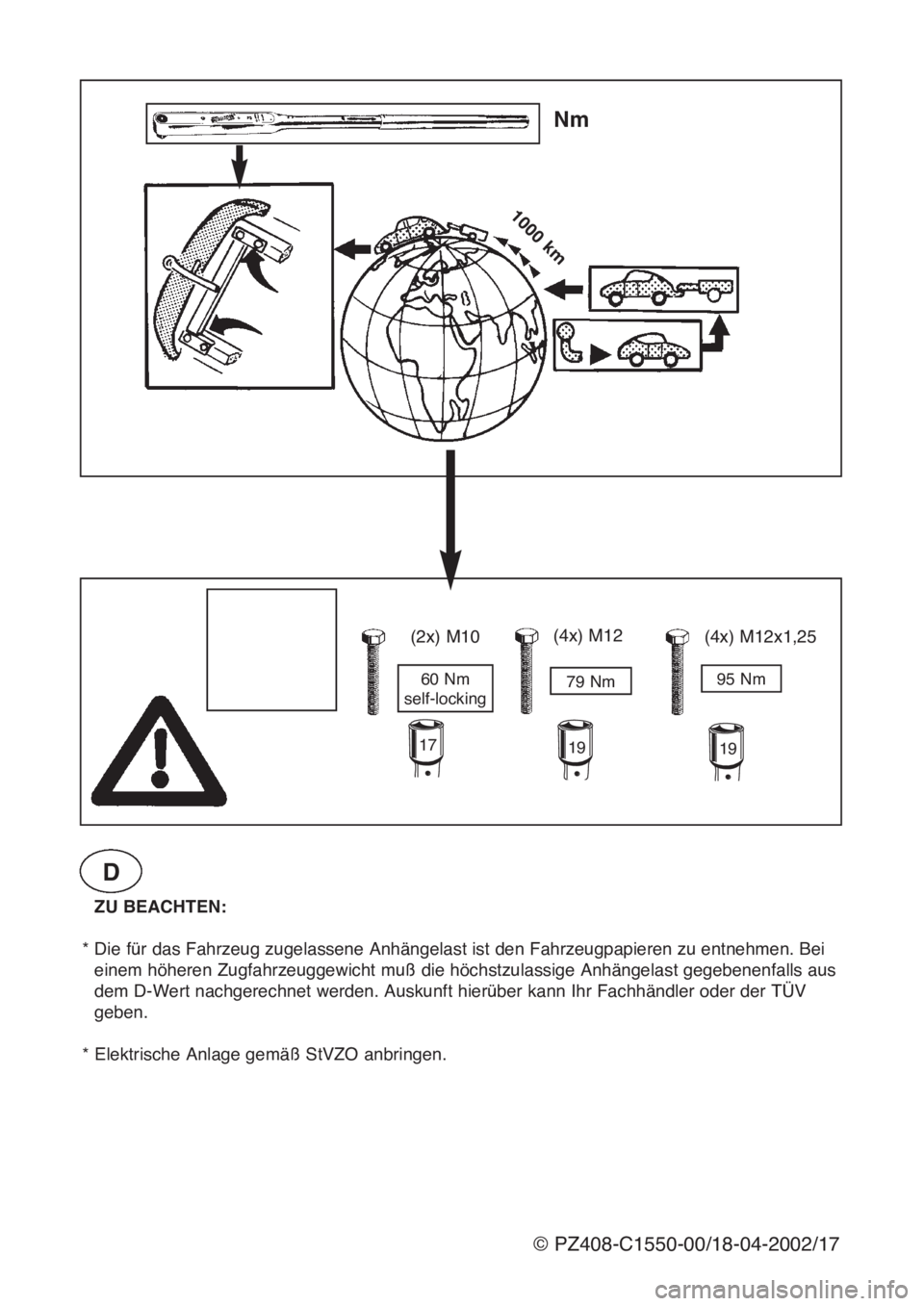

ZU BEACHTEN:
* Die für das Fahrzeug zugelassene Anhängelast ist den Fahrzeugpapieren zu entnehmen. Bei
einem höheren Zugfahrzeuggewicht muß die höchstzulassige Anhängelast gegebenenfalls aus
dem D-Wert nachgerechnet werden. Auskunft hierüber kann Ihr Fachhändler oder der TÜV
geben.
* Elektrische Anlage gemäß StVZO anbringen.
1000 km
Nm
D
(4x) M12
79 Nm
19
(2x) M10
60 Nm
self-locking
17
(4x) M12x1,25
95 Nm
19
© PZ408-C1550-00/18-04-2002/17

© PZ408-C1550-00/18-04-2002/18

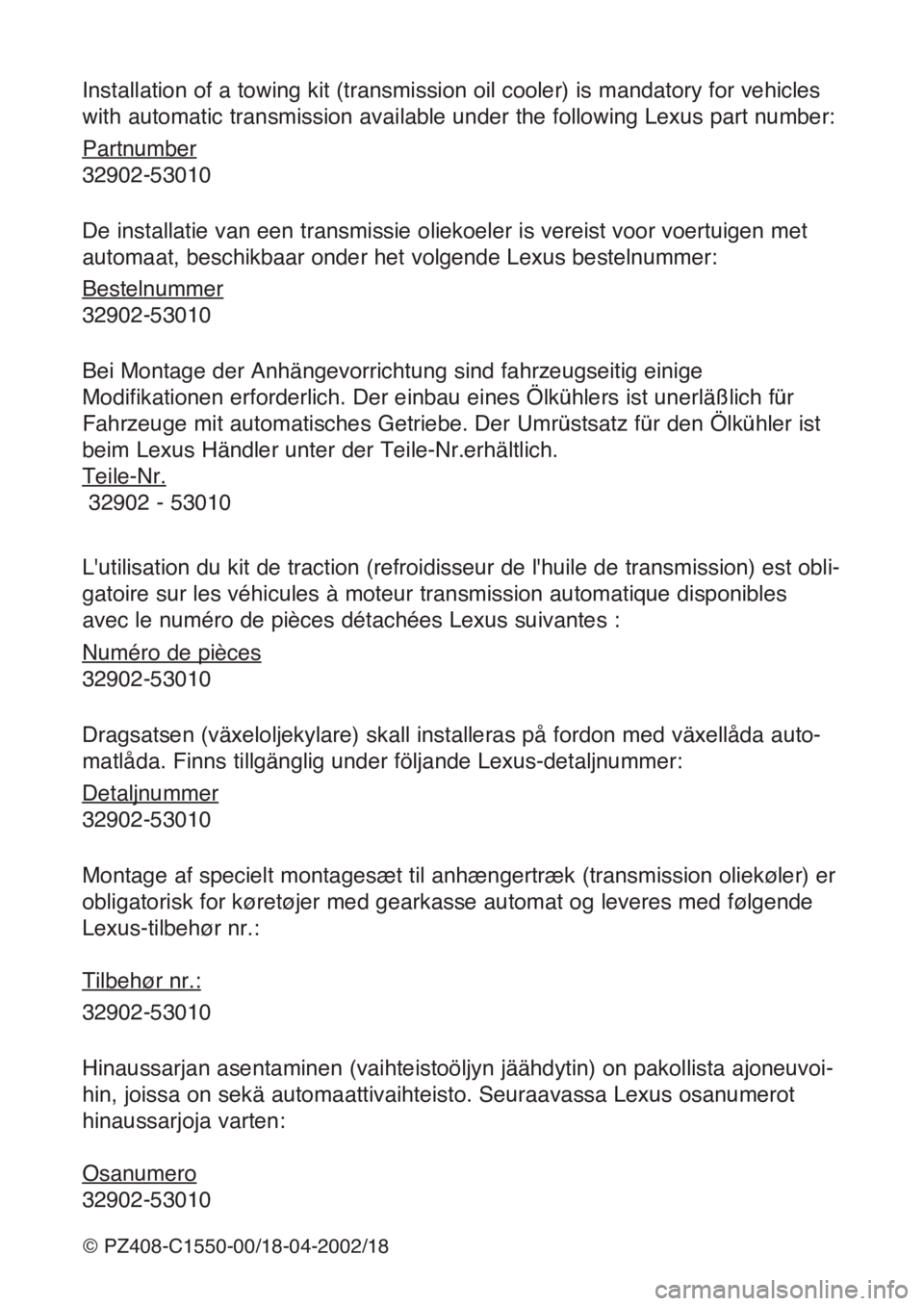

Installation of a towing kit (transmission oil cooler) is mandatory for vehicles
with automatic transmission available under the following Lexus part number:
Partnumber
32902-53010
De installatie van een transmissie oliekoeler is vereist voor voertuigen met
automaat, beschikbaar onder het volgende Lexus bestelnummer:
Bestelnummer
32902-53010
Bei Montage der Anhängevorrichtung sind fahrzeugseitig einige
Modifikationen erforderlich. Der einbau eines Ölkühlers ist unerläßlich für
Fahrzeuge mit automatisches Getriebe. Der Umrüstsatz für den Ölkühler ist
beim Lexus Händler unter der Teile-Nr.erhältlich.
Teile-Nr.
32902 - 53010
L'utilisation du kit de traction (refroidisseur de l'huile de transmission) est obli-
gatoire sur les véhicules à moteur transmission automatique disponibles
avec le numéro de pièces détachées Lexus suivantes :
Numéro de pièces
32902-53010
Dragsatsen (växeloljekylare) skall installeras på fordon med växellåda auto-
matlåda. Finns tillgänglig under följande Lexus-detaljnummer:
Detaljnummer
32902-53010
Montage af specielt montagesæt til anhængertræk (transmission oliekøler) er
obligatorisk for køretøjer med gearkasse automat og leveres med følgende
Lexus-tilbehør nr.:
Tilbehør nr.:
32902-53010
Hinaussarjan asentaminen (vaihteistoöljyn jäähdytin) on pakollista ajoneuvoi-
hin, joissa on sekä automaattivaihteisto. Seuraavassa Lexus osanumerot
hinaussarjoja varten:
Osanumero
32902-53010

© PZ408-C1550-00/18-04-2002/19
